1 PROJEKT BUDOWLANO-WYKONAWCZY Obiekt: BUDYNEK SOCJALNO - SANITARNY Projekt wentylacji Lokalizacja: DARŁOWO UL.CONRANDA DZ.NR 91/43 INWESTOR: Zarząd Portu Morskiego Darłowo Spółka z o.o. ul.wilków Morskich Darłowo BranŜa: Autor projektu: Opracował: WENTYLACJA mgr inŝ. Stefan Kułaga mgr inŝ. Tomasz Makarski Zakres: PROJEKT BUDOWLANO-WYKONAWCZY Data: GRUDZIEŃ 2009

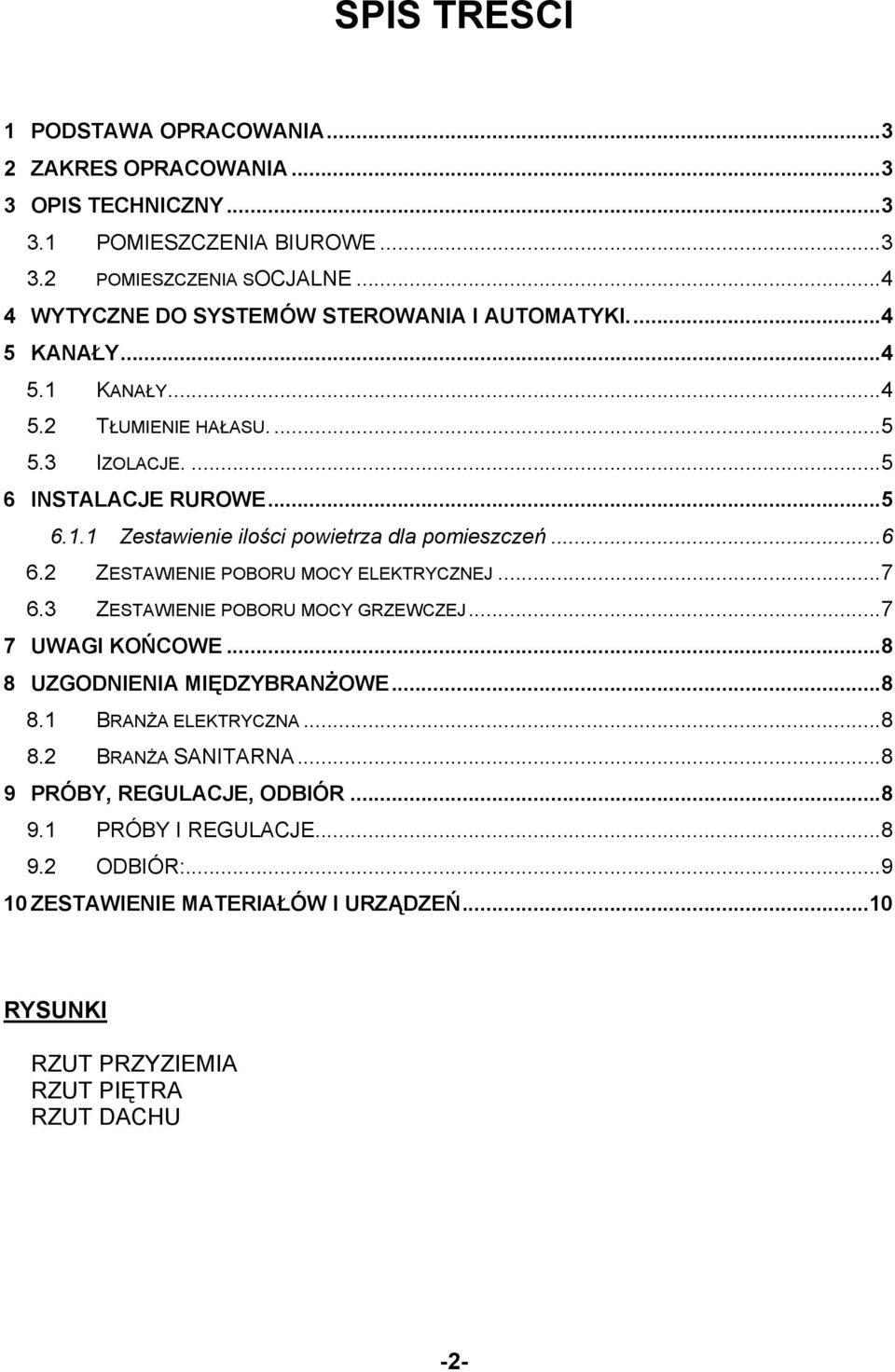

2 SPIS TRESCI 1 PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY POMIESZCZENIA BIUROWE POMIESZCZENIA SOCJALNE WYTYCZNE DO SYSTEMÓW STEROWANIA I AUTOMATYKI KANAŁY KANAŁY TŁUMIENIE HAŁASU IZOLACJE INSTALACJE RUROWE Zestawienie ilości powietrza dla pomieszczeń ZESTAWIENIE POBORU MOCY ELEKTRYCZNEJ ZESTAWIENIE POBORU MOCY GRZEWCZEJ UWAGI KOŃCOWE UZGODNIENIA MIĘDZYBRANśOWE BRANśA ELEKTRYCZNA BRANśA SANITARNA PRÓBY, REGULACJE, ODBIÓR PRÓBY I REGULACJE ODBIÓR: ZESTAWIENIE MATERIAŁÓW I URZĄDZEŃ...10 RYSUNKI RZUT PRZYZIEMIA RZUT PIĘTRA RZUT DACHU -2-

3 OPIS TECHNICZNY 1 PODSTAWA OPRACOWANIA - Podkłady architektoniczne - Obowiązujące normy i przepisy 2 ZAKRES OPRACOWANIA Niniejsze opracowanie zawiera następujące instalacje wewnętrzne: - Instalacje wentylacji. 3 OPIS TECHNICZNY Na opracowanie składają się: opis techniczny obliczenia rysunki W budynku zaprojektowano wentylację mechaniczną nawiewno wywiewną oraz odciąg spalin. Projekt został wykonany zgodnie z uzyskanymi wytycznymi. Projektuje się następujące zespoły wentylacyjne: - Nawiewno wywiewne - Nawiewne - Wywiewne Omówienie waŝniejszych instalacji przedstawiono poniŝej 3.1 POMIESZCZENIA BIUROWE Zaprojektowano centralę nawiewno wywiewna z odzyskiem ciepła na wymienniku krzyŝowym RK700SP firmy Ekoklimax. Ilości powietrza wentylacyjnego przyjęto wskaźnikowo dla zapewnienia minimalnych wymagań sanitarnohigienicznych. Przy wejściu głównym zaprojektowano kurtynę powietrzną z nagrzewnicą wodną. Trasy prowadzenia kanałów, usytuowanie urządzeń, rozmieszczenie kratek nawiewnych oraz wywiewnych przedstawiono rysunkowo. Zestawienie ilości powietrza podano w dalszej części opisu. -3-

4 3.2 POMIESZCZENIA SOCJALNE Dla pomieszczeń socjalnych zaprojektowano wentylator dachowy, nawiew powietrza za pomocą centrali nawiewnej ilość powietrza przyjęto dla zapewnienia minimalnych wymagań sanitarno-higienicznych. Centrala nawiewna została zaprojektowana na dachu. Centrala i wentylator uruchamiany i sterowane z automatyki centrali. 4 WYTYCZNE DO SYSTEMÓW STEROWANIA I AUTOMATYKI. Systemy wentylacyjne wyposaŝone zostaną w układy automatyki, oparte o sterownik mikroprocesorowy wraz z niezbędnymi modułami systemowymi, czujnikami, siłownikami, presostatami. Aplikacja automatyki jest dostarczana przez producenta central wentylacyjnych po uwzględnieniu poniŝszych wytycznych. System automatyki powinien zostać zaprojektowany i wykonany wg odpowiedniego projektu, który naleŝy uzgodnić z projektantem wentylacji i klimatyzacji oraz producentem urządzeń wentylacyjnych. Układy automatyki muszą zostać wyposaŝone w programator tygodniowy 5 KANAŁY 5.1 KANAŁY Przewody i kształtki prostokątne wykonać zgodnie z PN-B o połączeniach kołnierzowych z blachy stalowej ocynkowanej. NaleŜy przestrzegać następujących grubości blachy : a/ kanały prostokątne dla długości boku - od 100 do 400 mmm 0.6 mm - od 500 do 800 mm 0.8 mm - od 1000 mm i większych 1.0 mm b/ przewody okrągłe - od 80 do 400 mm 0.6 mm - od mm 0.8mm - powyŝej mm Przewody okrągłe w technologii spiro. Kanały okrągłe prowadzone w szachcie wykonać z rur o połączeniach kołnierzowych. Podejścia do większości kratek wywiewnych lub ich skrzynek rozpręŝnych usytuowanych w stropie podwieszonym wykonać za pomocą przewodów elastycznych izolowanych. Dla kanałów prostokątnych i okrągłych stosować typowe zawiesia i wsporniki. Dla przewodów prowadzonych w pomieszczeniach i szachcie konstrukcje wsporcze montować do ścian lub stropów. -4-

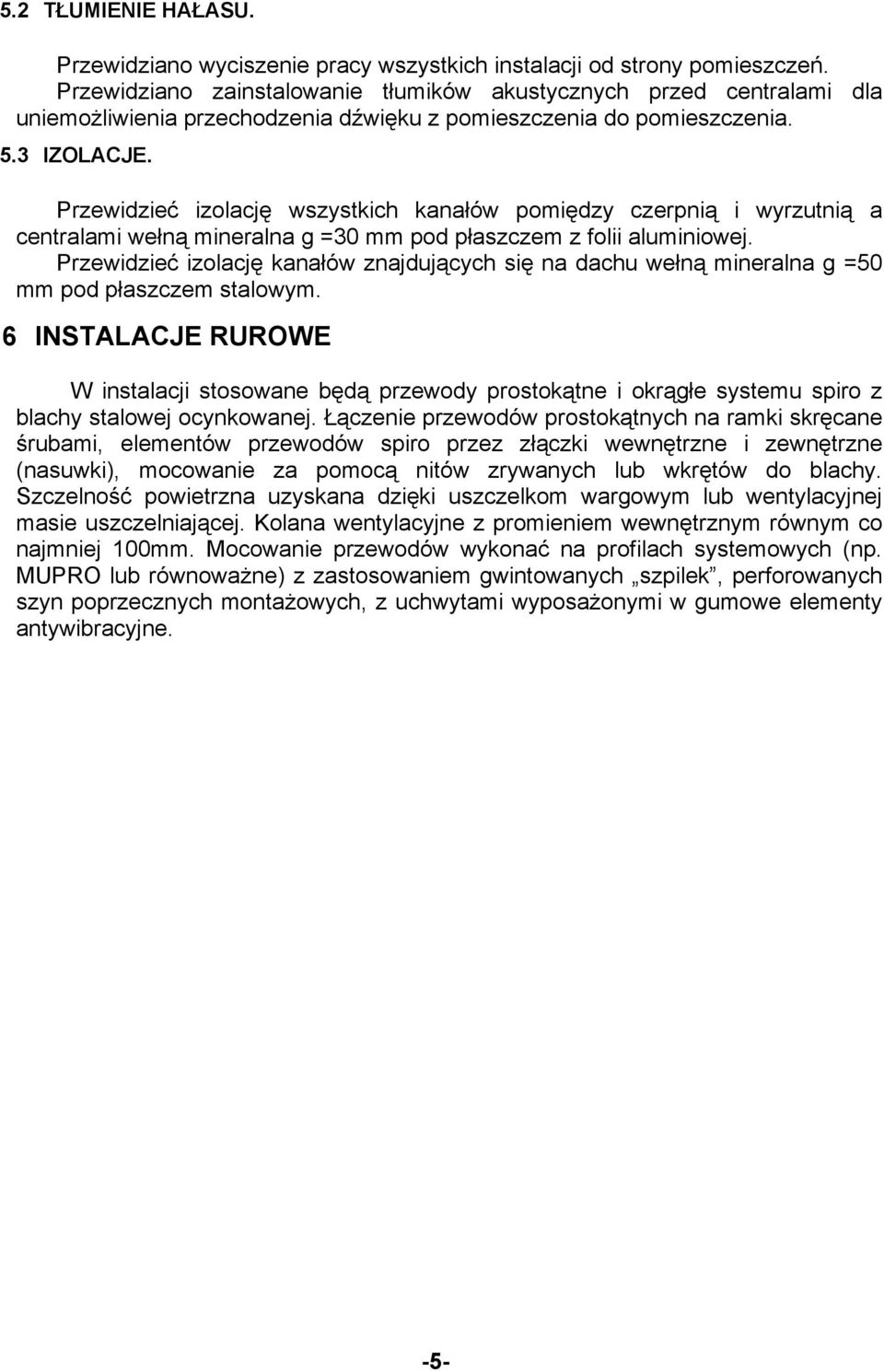

5 5.2 TŁUMIENIE HAŁASU. Przewidziano wyciszenie pracy wszystkich instalacji od strony pomieszczeń. Przewidziano zainstalowanie tłumików akustycznych przed centralami dla uniemoŝliwienia przechodzenia dźwięku z pomieszczenia do pomieszczenia. 5.3 IZOLACJE. Przewidzieć izolację wszystkich kanałów pomiędzy czerpnią i wyrzutnią a centralami wełną mineralna g =30 mm pod płaszczem z folii aluminiowej. Przewidzieć izolację kanałów znajdujących się na dachu wełną mineralna g =50 mm pod płaszczem stalowym. 6 INSTALACJE RUROWE W instalacji stosowane będą przewody prostokątne i okrągłe systemu spiro z blachy stalowej ocynkowanej. Łączenie przewodów prostokątnych na ramki skręcane śrubami, elementów przewodów spiro przez złączki wewnętrzne i zewnętrzne (nasuwki), mocowanie za pomocą nitów zrywanych lub wkrętów do blachy. Szczelność powietrzna uzyskana dzięki uszczelkom wargowym lub wentylacyjnej masie uszczelniającej. Kolana wentylacyjne z promieniem wewnętrznym równym co najmniej 100mm. Mocowanie przewodów wykonać na profilach systemowych (np. MUPRO lub równowaŝne) z zastosowaniem gwintowanych szpilek, perforowanych szyn poprzecznych montaŝowych, z uchwytami wyposaŝonymi w gumowe elementy antywibracyjne. -5-

6 6.1.1 Zestawienie ilości powietrza dla pomieszczeń Tabela 1. Zestawienie ilości powietrza dla pomieszczeń biurowych Pomieszczeni e Parter Piętro nr Pow. Kub. V krotność wymian V osób świeŝe nawie nawiew wywiew wywiew w 0.1 Hol Recepcja Przedsionek WC dla niepełnosprawnych Pom gospodarcze WC Dla mezczyzn Toaleta Męska Natryski dla męzczyzn Natryski dla kobiet WC dla kobiet Toaleta damska Pralnia Korytarz Pokój biurowy Świetlica Korytarz Pokój mieszkalny Pokój mieszkalny

7 6.2 ZESTAWIENIE POBORU MOCY ELEKTRYCZNEJ Lp. Opis 1 Parametry zasilania Pobór mocy 1 szt [kw] Ilość pobór razem [kw] Klimatyzator AOY54UJAMR Pompa ciepła Rezerwa 230V/50Hz Wentylator dachowy 230V/50Hz Wentylator łazienkowy 230V/50Hz Kurtyna powietrzna 230V/50Hz Centrala wentylacyjna biura 230V/50Hz Centrala wentylacyjna nawiewne szatnie 230V/50Hz RAZEM 10.8kW 6.3 ZESTAWIENIE POBORU MOCY GRZEWCZEJ Lp. Opis Parametry zasilania Moc nagrzewnic 1 szt [kw] Ilość moc nagrzewnic [kw] 1 centrala wentylacyjna N2 80/ Kurtyna powietrzna 80/ RAZEM razem 40kW -7-

8 7 UWAGI KOŃCOWE - całość prac naleŝy wykonać zgodnie z Warunkami Wykonania i Odbioru Robót Budowlano-MontaŜowych, tom II. Instalacje sanitarne i przemysłowe. - montaŝ urządzeń naleŝy przeprowadzić zgodnie z instrukcjami producentów 8 UZGODNIENIA MIĘDZYBRANśOWE 8.1 BRANśA ELEKTRYCZNA naleŝy przewidzieć miejsce w rozdzielnicy dla zasilania: * central wentylacyjnych * wentylatorów naleŝy doprowadzić zasilanie central wentylacyjnych, oraz wentylatorów. 8.2 BRANśA SANITARNA naleŝy DOPROWADZIĆ ZASILANIE W CO * central wentylacyjnych * kurtyn powietrznych 9 PRÓBY, REGULACJE, ODBIÓR 9.1 PRÓBY I REGULACJE Urządzenia, kanały i elementy instalacji naleŝy oznakować w sposób pozwalający na ich identyfikację. Po całkowitym zmontowaniu instalacji powietrznej naleŝy dokonać oględzin poprawności i jakości montaŝu, po czym instalacje powinny być poddane 72 godzinnemu nieprzerwanemu ruchowi próbnemu. W czasie ruchu próbnego naleŝy: - przeprowadzić kontrolę prawidłowości pracy urządzeń, - wykonać niezbędną regulację instalacji, - wykonać pomiary wydajności powietrza na anemostatach i kratkach nawiewnych i wyciągowych. Sprawdzić zgodność ilości powietrza nawiewanego i wywiewanego ilościami określonymi w projekcie instalacji. Całość instalacji wykonać zgodnie z projektem oraz instrukcjami i dokumentacją producentów materiałów i urządzeń oraz WTWiO - Część II Instalacje przemysłowe. Wszelkie zmiany i odstępstwa w wykonaniu instalacji objętych niniejszym projektem winny być uzgodnione z autorami projektu i inspektorami nadzoru. -8-

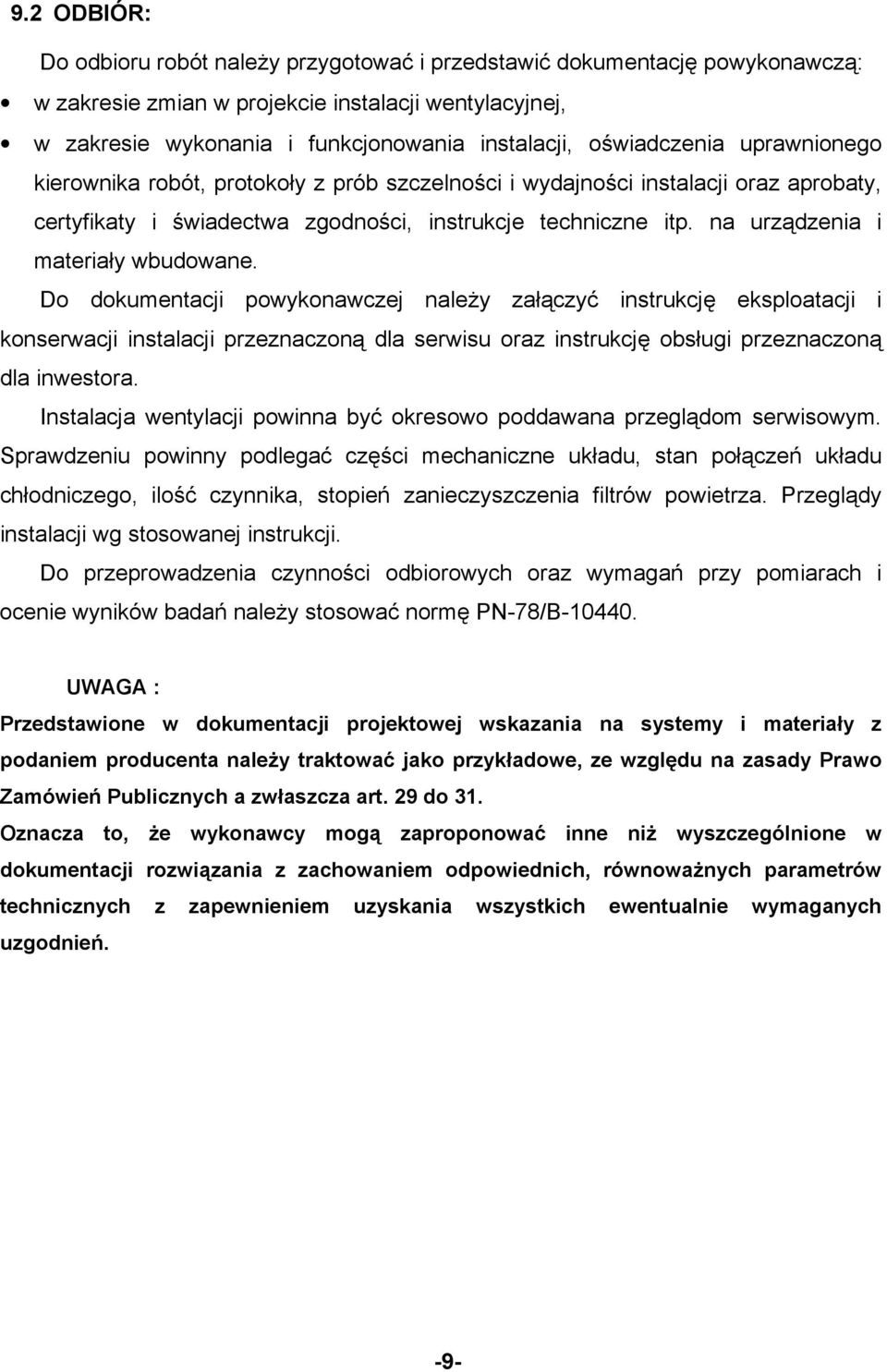

9 9.2 ODBIÓR: Do odbioru robót naleŝy przygotować i przedstawić dokumentację powykonawczą: w zakresie zmian w projekcie instalacji wentylacyjnej, w zakresie wykonania i funkcjonowania instalacji, oświadczenia uprawnionego kierownika robót, protokoły z prób szczelności i wydajności instalacji oraz aprobaty, certyfikaty i świadectwa zgodności, instrukcje techniczne itp. na urządzenia i materiały wbudowane. Do dokumentacji powykonawczej naleŝy załączyć instrukcję eksploatacji i konserwacji instalacji przeznaczoną dla serwisu oraz instrukcję obsługi przeznaczoną dla inwestora. Instalacja wentylacji powinna być okresowo poddawana przeglądom serwisowym. Sprawdzeniu powinny podlegać części mechaniczne układu, stan połączeń układu chłodniczego, ilość czynnika, stopień zanieczyszczenia filtrów powietrza. Przeglądy instalacji wg stosowanej instrukcji. Do przeprowadzenia czynności odbiorowych oraz wymagań przy pomiarach i ocenie wyników badań naleŝy stosować normę PN-78/B UWAGA : Przedstawione w dokumentacji projektowej wskazania na systemy i materiały z podaniem producenta naleŝy traktować jako przykładowe, ze względu na zasady Prawo Zamówień Publicznych a zwłaszcza art. 29 do 31. Oznacza to, Ŝe wykonawcy mogą zaproponować inne niŝ wyszczególnione w dokumentacji rozwiązania z zachowaniem odpowiednich, równowaŝnych parametrów technicznych z zapewnieniem uzyskania wszystkich ewentualnie wymaganych uzgodnień. -9-

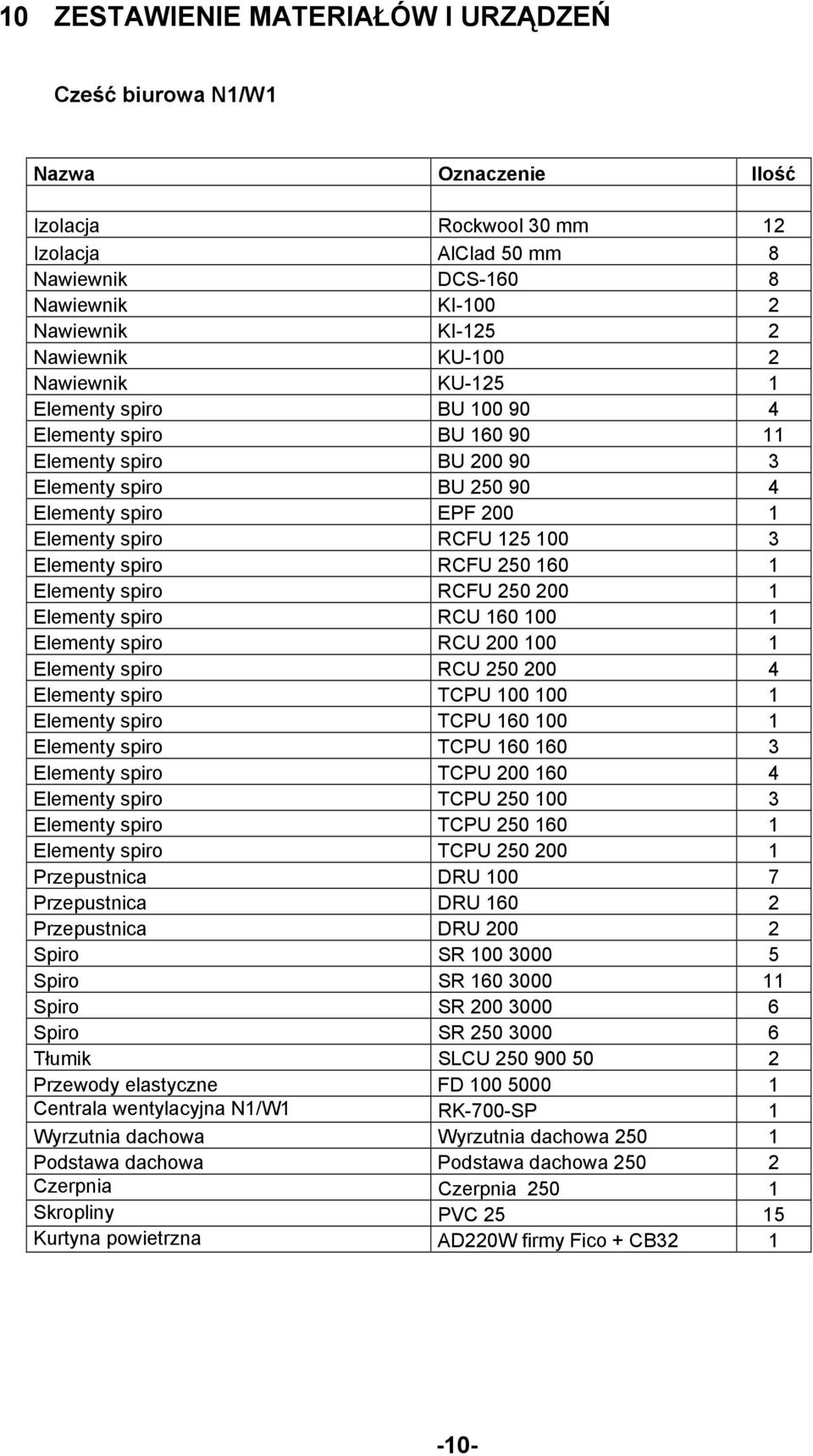

10 10 ZESTAWIENIE MATERIAŁÓW I URZĄDZEŃ Cześć biurowa N1/W1 Nazwa Oznaczenie Ilość Izolacja Rockwool 30 mm 12 Izolacja AlClad 50 mm 8 Nawiewnik DCS Nawiewnik KI Nawiewnik KI Nawiewnik KU Nawiewnik KU Elementy spiro BU Elementy spiro BU Elementy spiro BU Elementy spiro BU Elementy spiro EPF Elementy spiro RCFU Elementy spiro RCFU Elementy spiro RCFU Elementy spiro RCU Elementy spiro RCU Elementy spiro RCU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Przepustnica DRU Przepustnica DRU Przepustnica DRU Spiro SR Spiro SR Spiro SR Spiro SR Tłumik SLCU Przewody elastyczne FD Centrala wentylacyjna N1/W1 RK-700-SP 1 Wyrzutnia dachowa Wyrzutnia dachowa Podstawa dachowa Podstawa dachowa Czerpnia Czerpnia Skropliny PVC Kurtyna powietrzna AD220W firmy Fico + CB

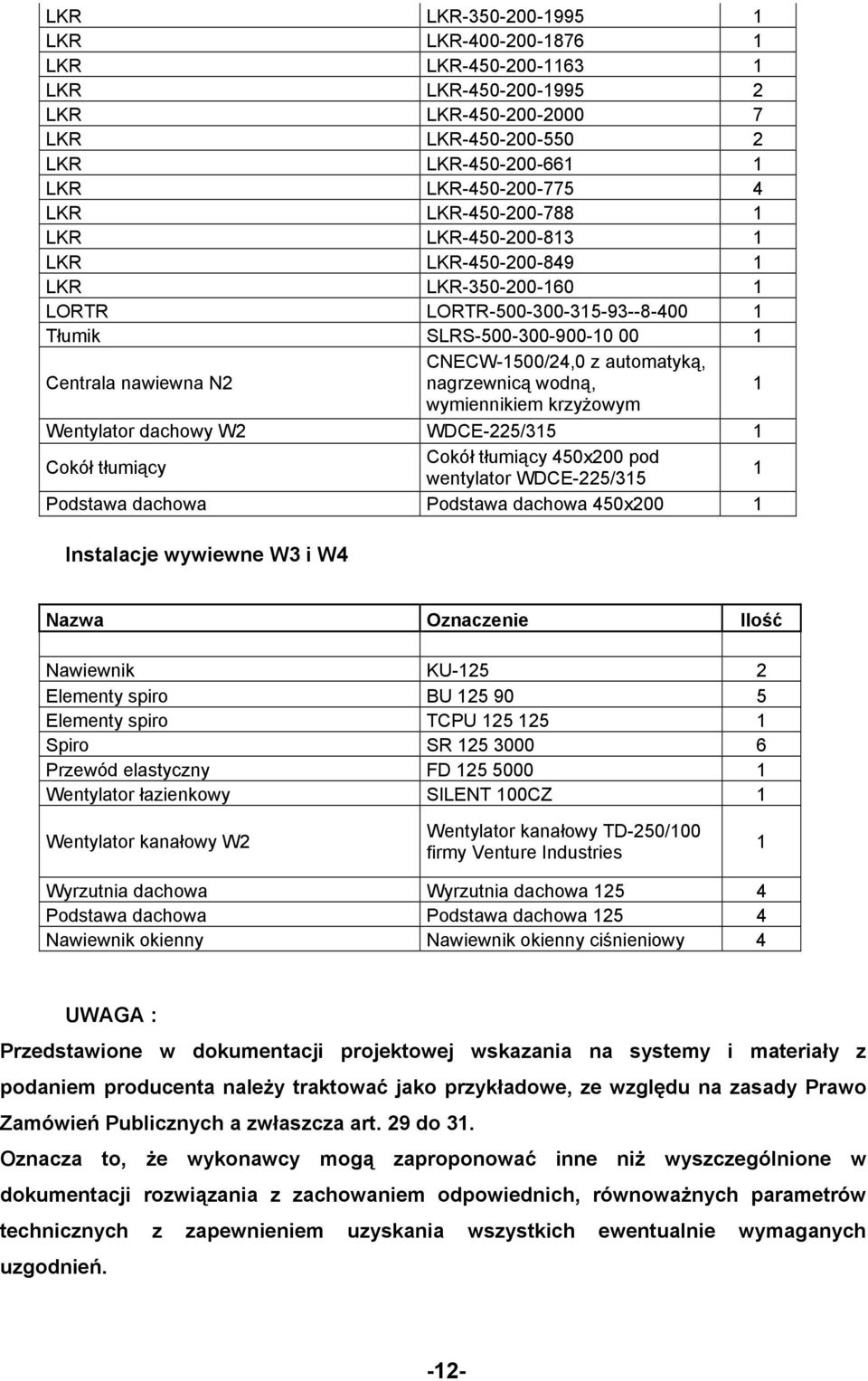

11 Część socjalna N2 i W2 Nazwa Oznaczenie Ilość -11- Izolacja Rockwool 30 mm 15 Izolacja AlClad 50 mm 15 Nawiewnik DCS Nawiewnik KI Nawiewnik KI Nawiewnik KU Nawiewnik KU Elementy spiro BTR Elementy spiro BU Elementy spiro ILU Elementy spiro ILU Elementy spiro MF Elementy spiro MF Elementy spiro RCFU Elementy spiro RCFU Elementy spiro RCFU Elementy spiro RCFU Elementy spiro SB Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Elementy spiro TCPU Przepustnica DRU Przepustnica DRU Przepustnica DRU Przepustnica DRU Spiro SR Spiro SR Spiro SR Spiro SR Przewód elastyczny FD LBXR LBXR LBXR LBXR LBXR LBXR LBXR LBXR LDR LDR LDR LDR LDR LDR LFR LFR LFR LFR LKR LKR LKR LKR LKR LKR LKR LKR
