TECZKA ZAWIERA. Specyfikacja wentylacji mechanicznej opinia sanepid, bhp. p.poż I. OPIS TECHNICZNY RYSUNKI. 1 - Rzut piwnic skala 1:100 Nr 1

Transkrypt

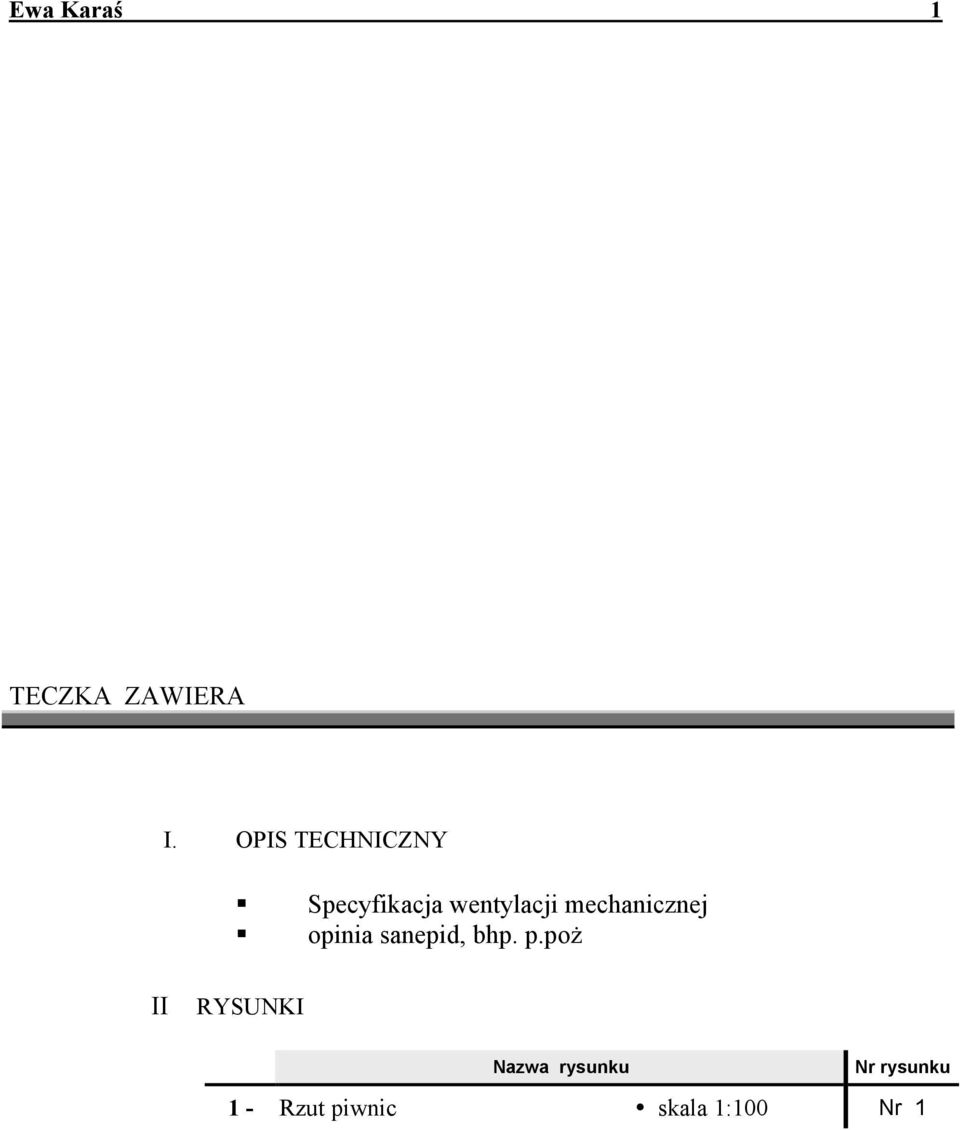

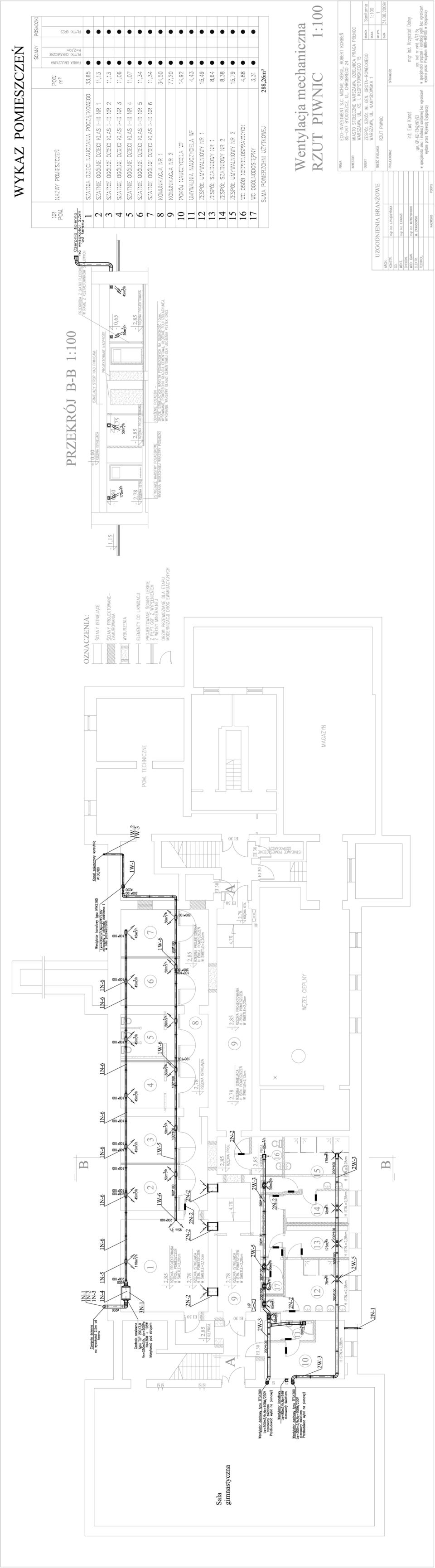

1 TECZKA ZAWIERA I. OPIS TECHNICZNY Specyfikacja wentylacji mechanicznej opinia sanepid, bhp. p.poż II RYSUNKI Nazwa rysunku Nr rysunku - Rzut piwnic skala :00 Nr

2 I. OPIS TECHNICZNY WENTYLACJI MECHANICZNEJ OBIEKT: Zespół szkół im. gen.grota-rowieckiego Warszawa ul. Namysłowska BRANŻA: Wentylacja mechaniczna. STADIUM: Projekt budowlany. WSTĘP.. Podstawa opracowania Projekt budowlanym wentylacji mechanicznej opracowano w oparciu o następujące materiały wyjściowe: zlecenie Inwestora na sporządzenie dokumentacji, podkłady architektoniczno-budowlane, normy, normatywy, uzgodnienia międzybranżowe..2. Zakres opracowania Zakres opracowania obejmuje: wentylację mechaniczną zaplecza szatniowo-umywalkowego i pokojem nauczyciela oraz szatnię ogólną 2. Opis stanu istniejącego i rozwiązań projektowanych: Budynek Szkoły Podstawowej nr 258 został wybudowany w latach 50-tych. Jest to budynek 3- kondygnacyjny, podpiwniczony z nieużytkowym poddaszem. Szkoła przeznaczona dla sześciolatków oraz dzieci w klasach -3. Główne wejście od ul. Namysłowskiej. W budynku istnieją instalacje zimnej i ciepłej wody, instalacja kanalizacyjna, instalacja gazowa, instalacje elektryczne, hydranty. Wentylacje pomieszczeń w projekcie budowlanym określa się zgodnie z polską normą PN- 83/B-03430, przyjmując krotność wymian powietrza: 2. Zespół szatniowo-natryskowy: Do nawiewu powietrza świeżego służyć będzie centrala wentylacyjna nawiewna typu TLP200/3,0 o wydajności V=400m3/h, zawieszona pod stropem w pomieszczeniu nr. Centrala ta wyposażona będzie w nagrzewnicę elektryczną. Powietrze świeże będzie czerpane poprzez czerpnię ścienną. Nawiew powietrza odbywać się będzie za pomocą kanału wentylacyjnego, przebiegającego wzdłuż pomieszczeń wentylowanych. Na kanale tym zabudowane będą kratki nawiewne o wydajnościach opisanych w cz. rysunkowej opracowania.kanały z blachy stalowej ocynkowanej. Nawiew do części umywalkowo-szatniowej poprzez kratki kontaktowe Wywiew powietrza szatni ogólnej poprzez wentylator kanałowy, dalej kanał wentylacyjny zakończony wyrzutnią. Wywiew z pomieszczeń zespołu umywalkowo-szatniowego poprzez kanał wentylacji mechanicznej, który włącza się do istn.kanału wentylacji grawitacyjnej. Kanały zakończa się wentylatorem dachowym. Sterownie pracą wentylatorów wywiewnych poprzez czujniki ruchu. 2.2 Pokój nauczyciela : Do nawiewu powietrza świeżego służyć będzie zawór nawiewny powietrza zewnętrznego umieszczony pod stropem. Wywiew powietrza będzie się odbywał przez wentylator typu kanałowy zamontowany na istn. kanale wentylacji grawitacyjnej do wyrzutni dachowej. Sterownie pracą centrali wentylacyjnej odbywać się będzie przy użyciu szafy sterującej zainstalowanej w pokoju nauczyciela.

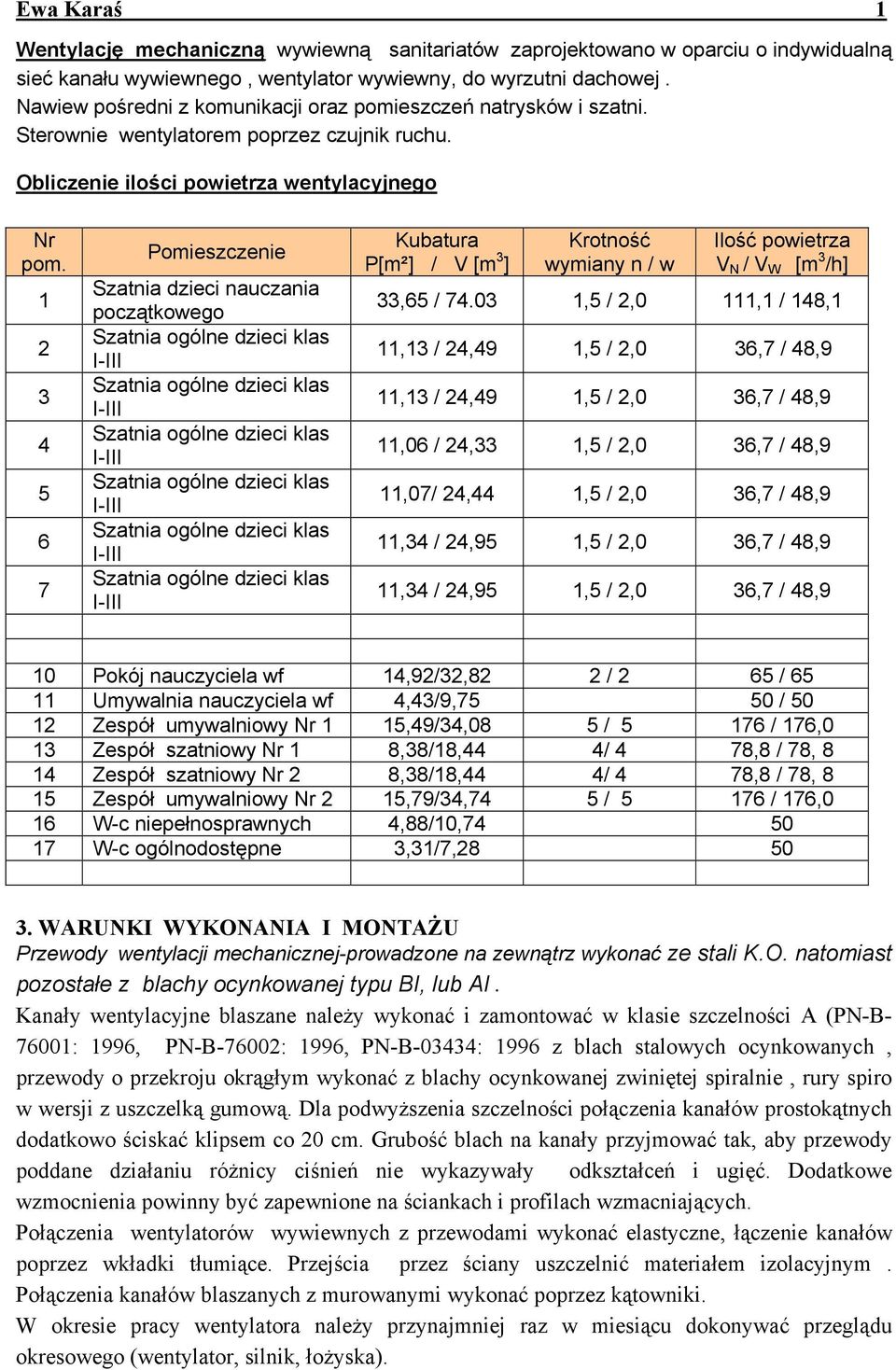

3 Wentylację mechaniczną wywiewną sanitariatów zaprojektowano w oparciu o indywidualną sieć kanału wywiewnego, wentylator wywiewny, do wyrzutni dachowej. Nawiew pośredni z komunikacji oraz pomieszczeń natrysków i szatni. Sterownie wentylatorem poprzez czujnik ruchu. Obliczenie ilości powietrza wentylacyjnego Nr pom Pomieszczenie Szatnia dzieci nauczania początkowego Kubatura P[m²] / V [m 3 ] Krotność wymiany n / w Ilość powietrza V N / V W [m 3 /h] 33,65 / 74.03,5 / 2,0, / 48,,3 / 24,49,5 / 2,0 36,7 / 48,9,3 / 24,49,5 / 2,0 36,7 / 48,9,06 / 24,33,5 / 2,0 36,7 / 48,9,07/ 24,44,5 / 2,0 36,7 / 48,9,34 / 24,95,5 / 2,0 36,7 / 48,9,34 / 24,95,5 / 2,0 36,7 / 48,9 0 Pokój nauczyciela wf 4,92/32,82 2 / 2 65 / 65 Umywalnia nauczyciela wf 4,43/9,75 50 / 50 2 Zespół umywalniowy Nr 5,49/34,08 5 / 5 76 / 76,0 3 Zespół szatniowy Nr 8,38/8,44 4/ 4 78,8 / 78, 8 4 Zespół szatniowy Nr 2 8,38/8,44 4/ 4 78,8 / 78, 8 5 Zespół umywalniowy Nr 2 5,79/34,74 5 / 5 76 / 76,0 6 W-c niepełnosprawnych 4,88/0, W-c ogólnodostępne 3,3/7, WARUNKI WYKONANIA I MONTAŻU Przewody wentylacji mechanicznej-prowadzone na zewnątrz wykonać ze stali K.O. natomiast pozostałe z blachy ocynkowanej typu BI, lub AI. Kanały wentylacyjne blaszane należy wykonać i zamontować w klasie szczelności A (PN-B- 7600: 996, PN-B-76002: 996, PN-B-03434: 996 z blach stalowych ocynkowanych, przewody o przekroju okrągłym wykonać z blachy ocynkowanej zwiniętej spiralnie, rury spiro w wersji z uszczelką gumową. Dla podwyższenia szczelności połączenia kanałów prostokątnych dodatkowo ściskać klipsem co 20 cm. Grubość blach na kanały przyjmować tak, aby przewody poddane działaniu różnicy ciśnień nie wykazywały odkształceń i ugięć. Dodatkowe wzmocnienia powinny być zapewnione na ściankach i profilach wzmacniających. Połączenia wentylatorów wywiewnych z przewodami wykonać elastyczne, łączenie kanałów poprzez wkładki tłumiące. Przejścia przez ściany uszczelnić materiałem izolacyjnym. Połączenia kanałów blaszanych z murowanymi wykonać poprzez kątowniki. W okresie pracy wentylatora należy przynajmniej raz w miesiącu dokonywać przeglądu okresowego (wentylator, silnik, łożyska).

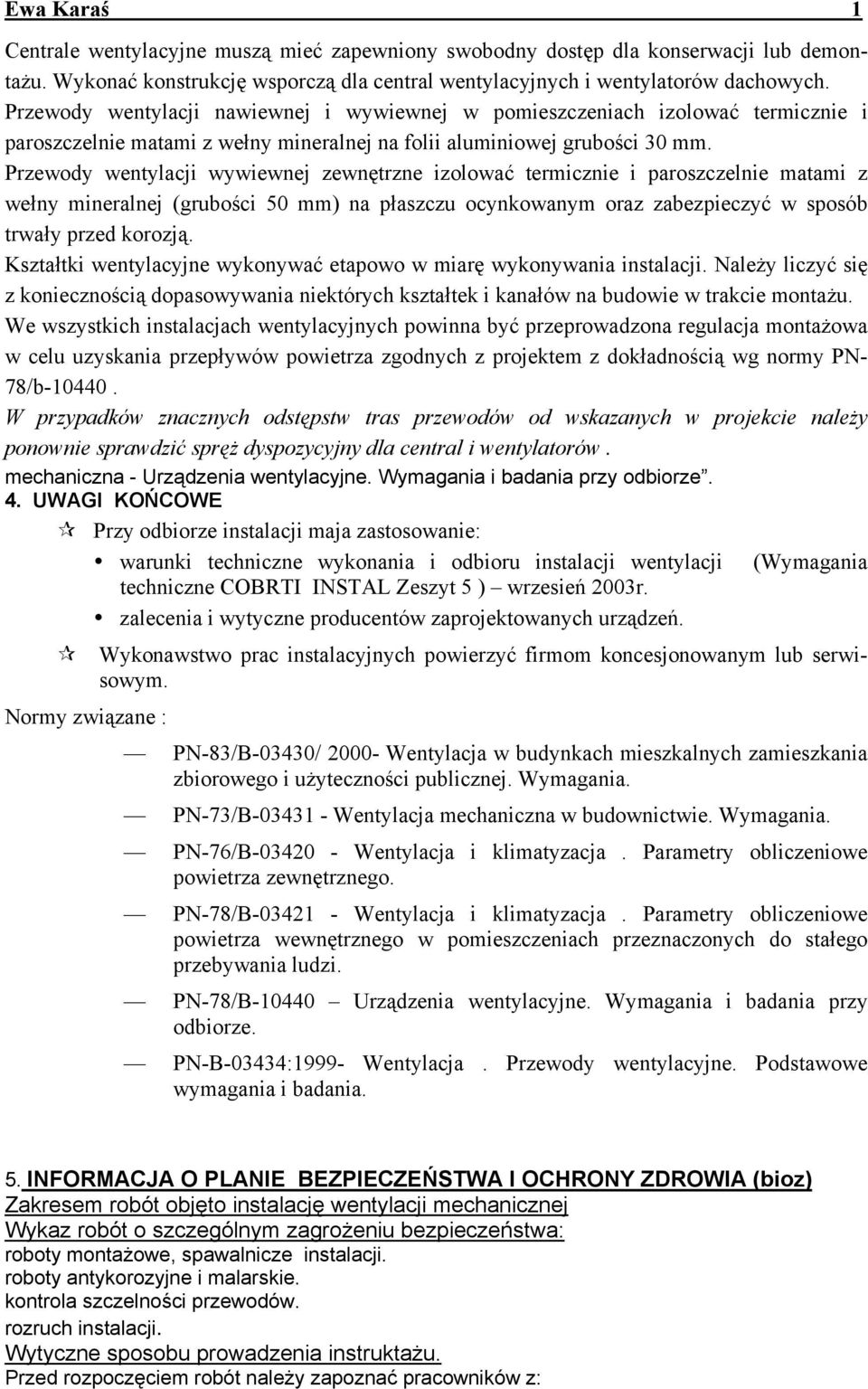

4 Centrale wentylacyjne muszą mieć zapewniony swobodny dostęp dla konserwacji lub demontażu. Wykonać konstrukcję wsporczą dla central wentylacyjnych i wentylatorów dachowych. Przewody wentylacji nawiewnej i wywiewnej w pomieszczeniach izolować termicznie i paroszczelnie matami z wełny mineralnej na folii aluminiowej grubości 30 mm. Przewody wentylacji wywiewnej zewnętrzne izolować termicznie i paroszczelnie matami z wełny mineralnej (grubości 50 mm) na płaszczu ocynkowanym oraz zabezpieczyć w sposób trwały przed korozją. Kształtki wentylacyjne wykonywać etapowo w miarę wykonywania instalacji. Należy liczyć się z koniecznością dopasowywania niektórych kształtek i kanałów na budowie w trakcie montażu. We wszystkich instalacjach wentylacyjnych powinna być przeprowadzona regulacja montażowa w celu uzyskania przepływów powietrza zgodnych z projektem z dokładnością wg normy PN- 78/b W przypadków znacznych odstępstw tras przewodów od wskazanych w projekcie należy ponownie sprawdzić spręż dyspozycyjny dla central i wentylatorów. mechaniczna - Urządzenia wentylacyjne. Wymagania i badania przy odbiorze. 4. UWAGI KOŃCOWE Przy odbiorze instalacji maja zastosowanie: warunki techniczne wykonania i odbioru instalacji wentylacji (Wymagania techniczne COBRTI INSTAL Zeszyt 5 ) wrzesień 2003r. zalecenia i wytyczne producentów zaprojektowanych urządzeń. Wykonawstwo prac instalacyjnych powierzyć firmom koncesjonowanym lub serwisowym. Normy związane : PN-83/B-03430/ Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. PN-78/B-0440 Urządzenia wentylacyjne. Wymagania i badania przy odbiorze. PN-B-03434:999- Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania. 5. INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (bioz) Zakresem robót objęto instalację wentylacji mechanicznej Wykaz robót o szczególnym zagrożeniu bezpieczeństwa: roboty montażowe, spawalnicze instalacji. roboty antykorozyjne i malarskie. kontrola szczelności przewodów. rozruch instalacji. Wytyczne sposobu prowadzenia instruktażu. Przed rozpoczęciem robót należy zapoznać pracowników z:

5 projektem budowlanym, rozwiązaniami materiałowo-konstrukcyjnymi oraz organizacji budowy, wykazem i rodzajem prac o szczególnym zagrożeniu, zasadami bezpiecznej organizacji stanowisk pracy, ich zabezpieczenia, ładu i porządku, obowiązkiem stosowania środków ochrony osobistej, obowiązkiem dbałości o stan narzędzi, maszyn i urządzeń, obowiązkiem zabezpieczenia stanowiska pracy systemem sygnalizacji i telefonami alarmowymi, systemem ochrony pożarowej, odpowiedzialnością pracownika za naruszenie przepisów bhp i p-poż. W trakcie realizacji budowy należy: prowadzenie bieżącego instruktażu stanowiskowego w dostosowaniu do etapu budowy i frontu robót, kontrola i zalecenia w zakresie bhp. 5. System kontroli stanu bezpieczeństwa. Pracownik: codzienna ocena stanu stanowiska pracy przed rozpoczęciem robót, przestrzeganie technologii robót i przepisów bhp, zabezpieczenie stanowiska pracy po zakończeniu robót przed dostępem osób niepowołanych. Kierownik: bieżąca ocena stanu bhp na budowie, wydawanie poleceń i kontrola ich wykonania, winien poinformować pracowników o miejscu przechowywania instrukcji, wytycznych i oceny ryzyka zawodowego. W związku z tym, że przewidziane rodzaje robót wykonywane podczas budowy będą trwały krócej niż 30 dni roboczych i jednocześnie przewiduje się zatrudnienie mniej niż 20 pracowników, a pracochłonność planowanych robót nie przekroczy 500 osobodni i w trakcie budowy nie będą też wykonywane roboty budowlane wymienione w art.2a ust.2 Prawa Budowlanego nie wymagane jest sporządzenie planu bezpieczeństwa i ochrony zdrowia na budowie. PROJEKTANT... inż. Ewa Karaś

6 Specyfikacja elementów wentylacji mechanicznej, szatnie ogólne Poz. Ilość Opis elementu Uwagi N nawiew N- Czerpnia Ø 630x35 typu B kolor według projektu architektury N-2 2 Kanał wentylacyjny ze stali k.o. Ø200mm, L=2,5m Kolano wentylacyjne ze stali k.o. Ø200mm,90 KB Kanał wentylacyjny ze stali k.o. Ø250/200mm, L=0,5m Centrala nawiewna podwieszona typu TLP 200/3,0 -wydajność powietrza: 400m 3 /h -spręż dyspozycyjny: 30Pa N-3 -nagrzewnica el: 3,0kW/400V -wymiary: 53*525 mm Lc= 794mm -masa: 40 kg -regulator nagrzewnicy Pulser -regulator wentylatora typu RE,5; czujnik kanałowy TGk330 N-4 Kształtka wentylacyjna Ø200/200*00mm, L=0,5m KB N-5 N-6 7 Kanał wentylacyjny AI 200*00, L=5,5m Kanał wentylacyjny AI 00*00, L=7,0m Kratka wentylacyjna nawiewna typu TSO 00 wym: 264*264mm W wywiew KB W- Wentylator kanałowy typ KVKE60, N=97W; (230V), Vw=390 m3/h, Pst=90 Pa W-2 K.O.kanał wentylacyjna Ø00/63mm, ΣL=8,5 m KB W-3 K.O. kolano wentylacyjne Ø00, 90 KB W-4 Kanał wentylacyjny Ø200mm, L=2,0 m KB W-5 Kanał wentylacyjny typ AI, 00*00, L=6,0m Kanał wentylacyjny typ AI, 200*00, L=9,0m KB W-6 7 Kratka wentylacyjna wywiewna typu TSO 00, wym: 264*264mm Specyfikacja elementów wentylacji mechaniczn. zespół umywalkowo-szatniowy Poz. Ilość Opis elementu Uwagi 2N nawiew 2N- Samonastawny zawór świeżego powietrza VTK 80 2N-2 7 Kratka wentylacyjna nawiewna typu GAG 500*50 2W wywiew 2W- 2 Wentylator kanałowy typ TFSK 200, N=08W; (230V), Vw=508 m3/h, Pst=90 Pa 2W-2 Wentylator kanałowy typ CBF 00, N=54W; (230V), Vw=80 m3/h, Pst=90 Pa 2W-3 2 Kolano wentylacyjne AI 200*00mm, 90 KB 2W-4 Kanał wentylacyjny typ AI, 200*00, L=3,0m KB 4W Kratka wentylacyjna wywiewna typu TSO 00, wym: 264*264mm TSO 25, wym: 264*264mm

7
