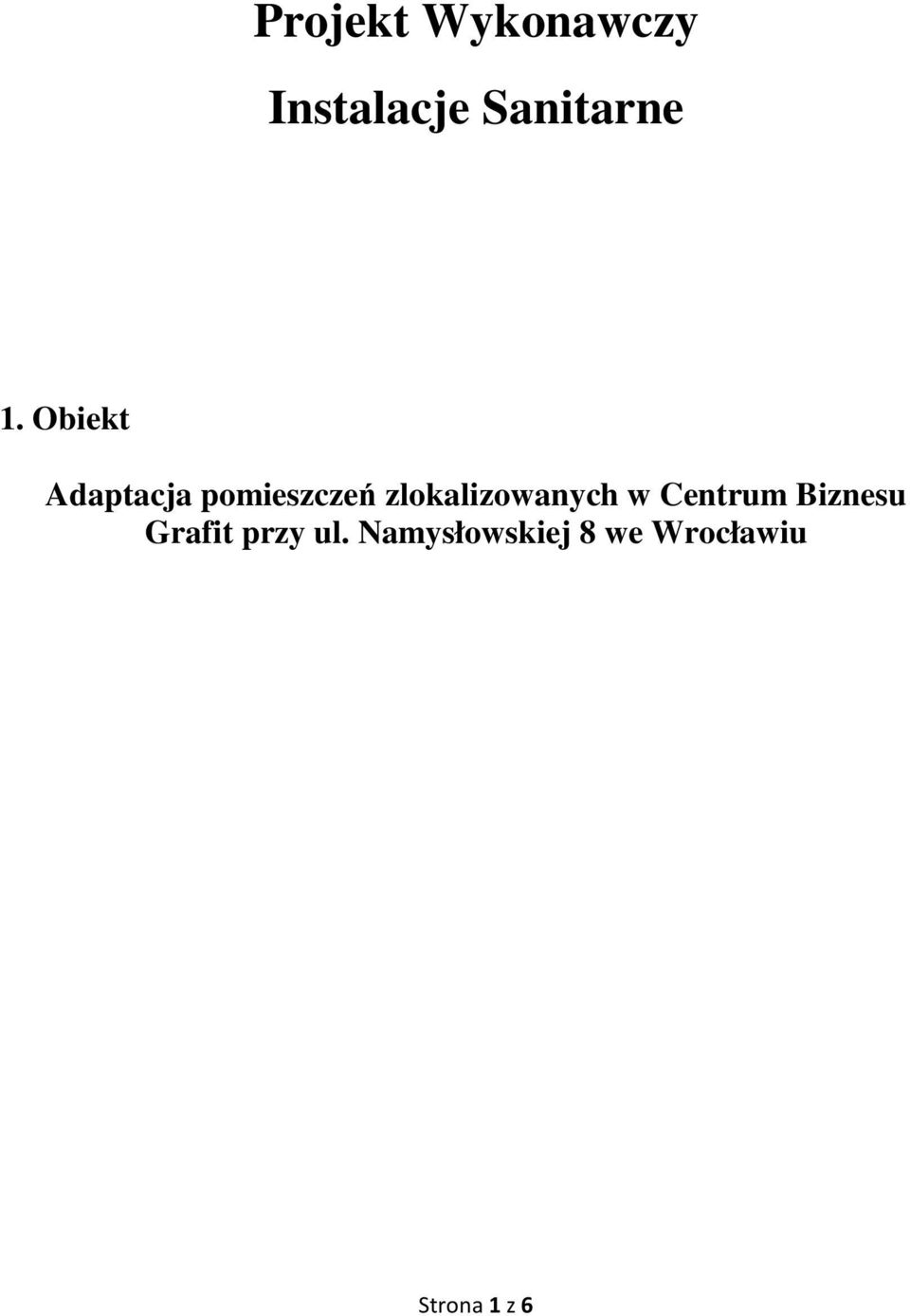

1 Projekt Wykonawczy Instalacje Sanitarne 1. Obiekt Adaptacja pomieszczeń zlokalizowanych w Centrum Biznesu Grafit przy ul. Namysłowskiej 8 we Wrocławiu Strona 1 z 6

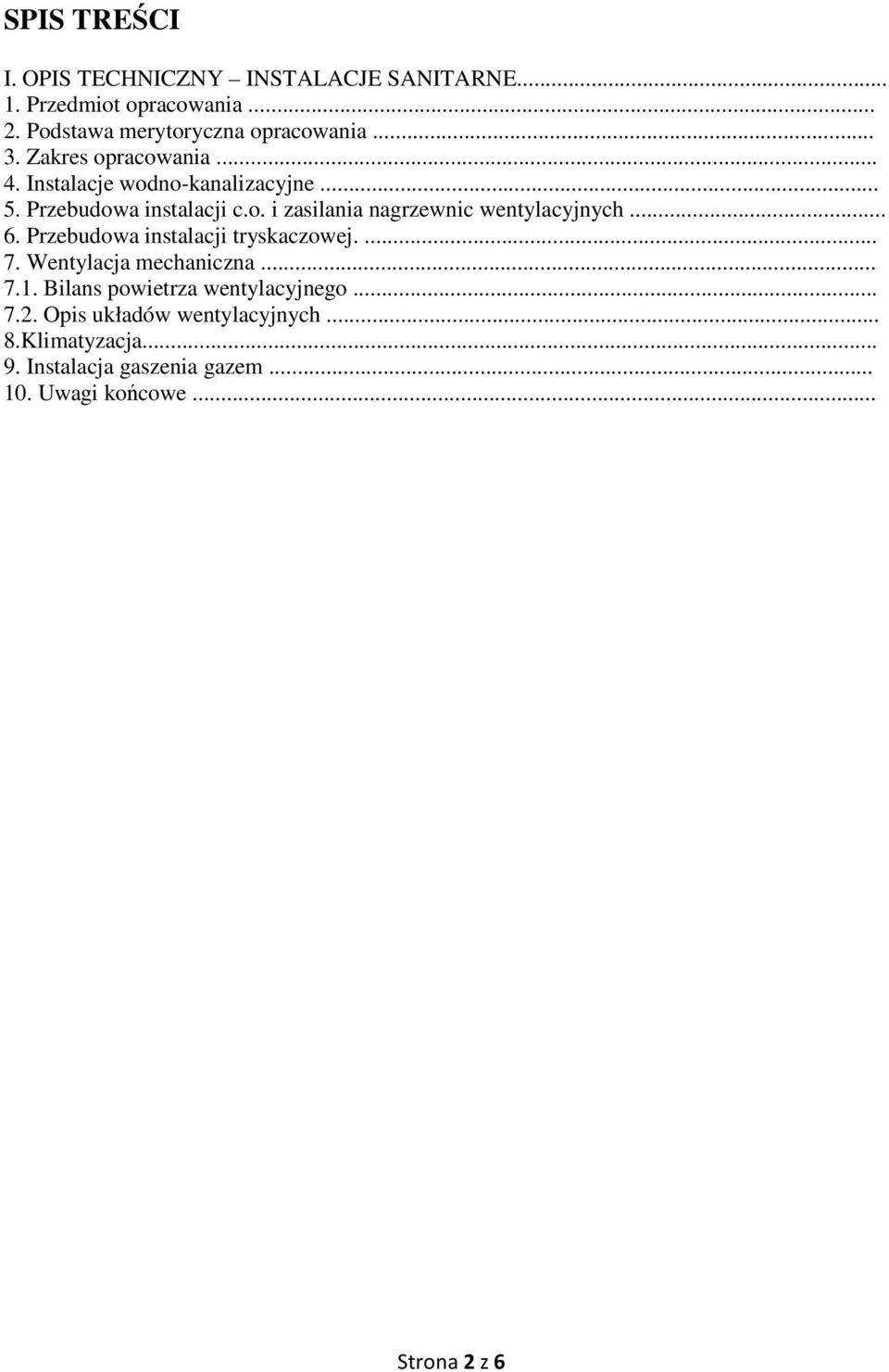

2 SPIS TREŚCI I. OPIS TECHNICZNY INSTALACJE SANITARNE Przedmiot opracowania Podstawa merytoryczna opracowania Zakres opracowania Instalacje wodno-kanalizacyjne Przebudowa instalacji c.o. i zasilania nagrzewnic wentylacyjnych Przebudowa instalacji tryskaczowej Wentylacja mechaniczna Bilans powietrza wentylacyjnego Opis układów wentylacyjnych... 8.Klimatyzacja Instalacja gaszenia gazem Uwagi końcowe... Strona 2 z 6

.. 6. Przebudowa instalacji tryskaczowej.... 7. Wentylacja mechaniczna... 7.1. Bilans powietrza wentylacyjnego... 7.2.

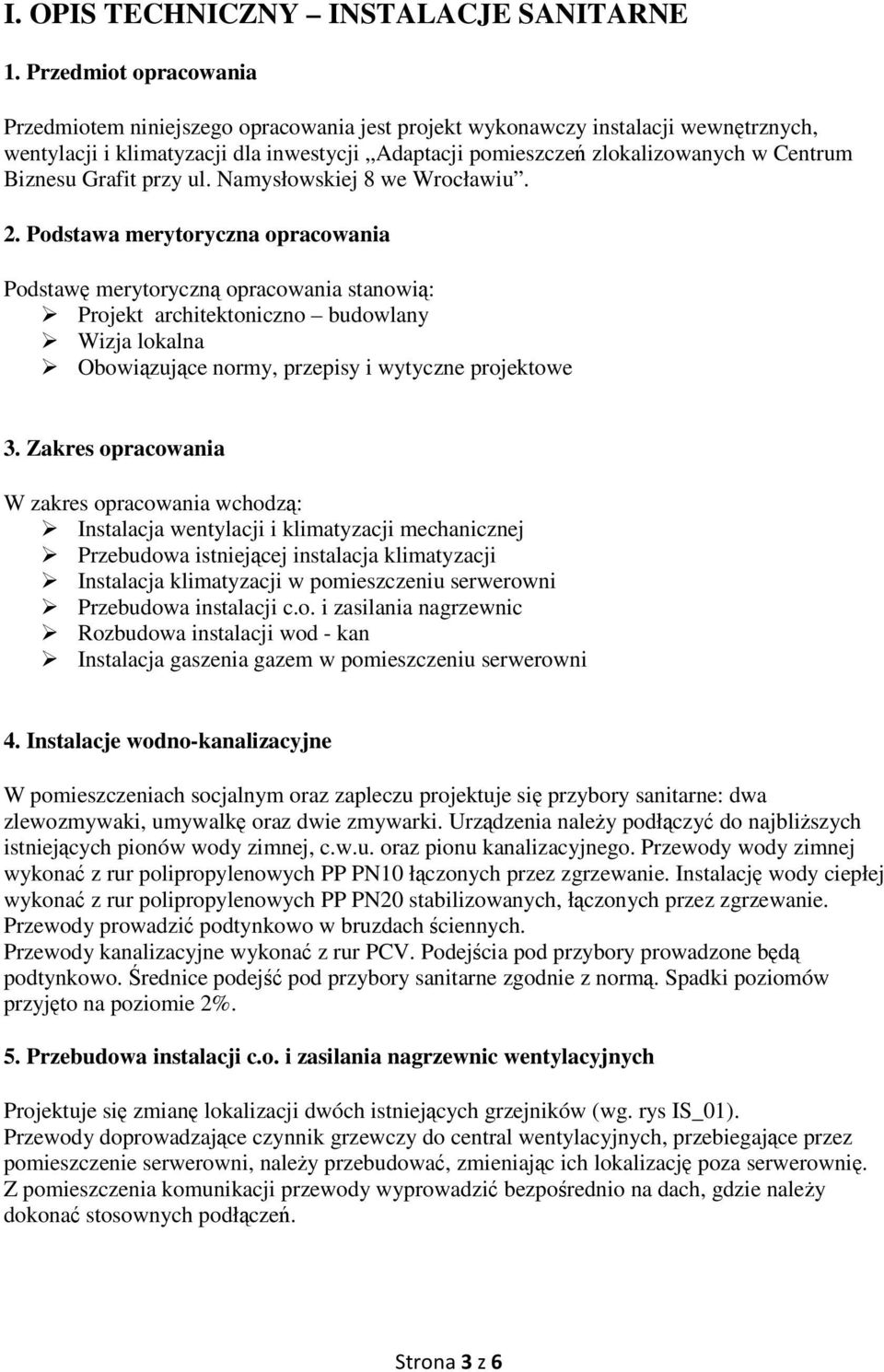

3 I. OPIS TECHNICZNY INSTALACJE SANITARNE 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji wewnętrznych, wentylacji i klimatyzacji dla inwestycji Adaptacji pomieszczeń zlokalizowanych w Centrum Biznesu Grafit przy ul. Namysłowskiej 8 we Wrocławiu. 2. Podstawa merytoryczna opracowania Podstawę merytoryczną opracowania stanowią: Projekt architektoniczno budowlany Wizja lokalna Obowiązujące normy, przepisy i wytyczne projektowe 3. Zakres opracowania W zakres opracowania wchodzą: Instalacja wentylacji i klimatyzacji mechanicznej Przebudowa istniejącej instalacja klimatyzacji Instalacja klimatyzacji w pomieszczeniu serwerowni Przebudowa instalacji c.o. i zasilania nagrzewnic Rozbudowa instalacji wod - kan Instalacja gaszenia gazem w pomieszczeniu serwerowni 4. Instalacje wodno-kanalizacyjne W pomieszczeniach socjalnym oraz zapleczu projektuje się przybory sanitarne: dwa zlewozmywaki, umywalkę oraz dwie zmywarki. Urządzenia należy podłączyć do najbliższych istniejących pionów wody zimnej, c.w.u. oraz pionu kanalizacyjnego. Przewody wody zimnej wykonać z rur polipropylenowych PP PN10 łączonych przez zgrzewanie. Instalację wody ciepłej wykonać z rur polipropylenowych PP PN20 stabilizowanych, łączonych przez zgrzewanie. Przewody prowadzić podtynkowo w bruzdach ściennych. Przewody kanalizacyjne wykonać z rur PCV. Podejścia pod przybory prowadzone będą podtynkowo. Średnice podejść pod przybory sanitarne zgodnie z normą. Spadki poziomów przyjęto na poziomie 2%. 5. Przebudowa instalacji c.o. i zasilania nagrzewnic wentylacyjnych Projektuje się zmianę lokalizacji dwóch istniejących grzejników (wg. rys IS_01). Przewody doprowadzające czynnik grzewczy do central wentylacyjnych, przebiegające przez pomieszczenie serwerowni, należy przebudować, zmieniając ich lokalizację poza serwerownię. Z pomieszczenia komunikacji przewody wyprowadzić bezpośrednio na dach, gdzie należy dokonać stosownych podłączeń. Strona 3 z 6

Biznesu Grafit przy ul. Namysłowskiej 8 we Wrocławiu. 2.

4 6. Przebudowa instalacji tryskaczowej. Przewody tryskaczowe przebiegające przez serwerownię należy przebudować, zmieniając ich lokalizację poza to pomieszczenie. 7. Wentylacja mechaniczna 7.1. Bilans powietrza wentylacyjnego Ilość powietrza nawiewanego i wywiewanego do/z pomieszczeń mechanicznie przyjęto na podstawie wymagań higienicznych oraz wskaźników kubaturowych (krotności wymian powietrza) Opis układów wentylacyjnych W budynku zaprojektowano następujące układy wentylacyjne: Układ nr N1: instalacja nawiewno-wywiewna dla pomieszczeń biurowych, socjalnych i komunikacyjnych. Wykorzystano istniejącą centralę nawiewno-wywiewną umieszczoną na dachu budynku, o maksymalnej wydajności Vn= 3 500m3/h / Vw= m3/h. Centrala posiada wentylatory nawiewny i wywiewny z płynną regulacją wydajności, filtry klasy EU4, krzyżówy wymiennik ciepła, nawilżacz parowy oraz nagrzewnicę wodną. Centrala będzie pracowała na potrzeby wentylacji i ogrzewania. Układ nr N2: instalacja nawiewna dla pomieszczeń sali konferencyjnej. Wykorzystano Strona 4 z 6

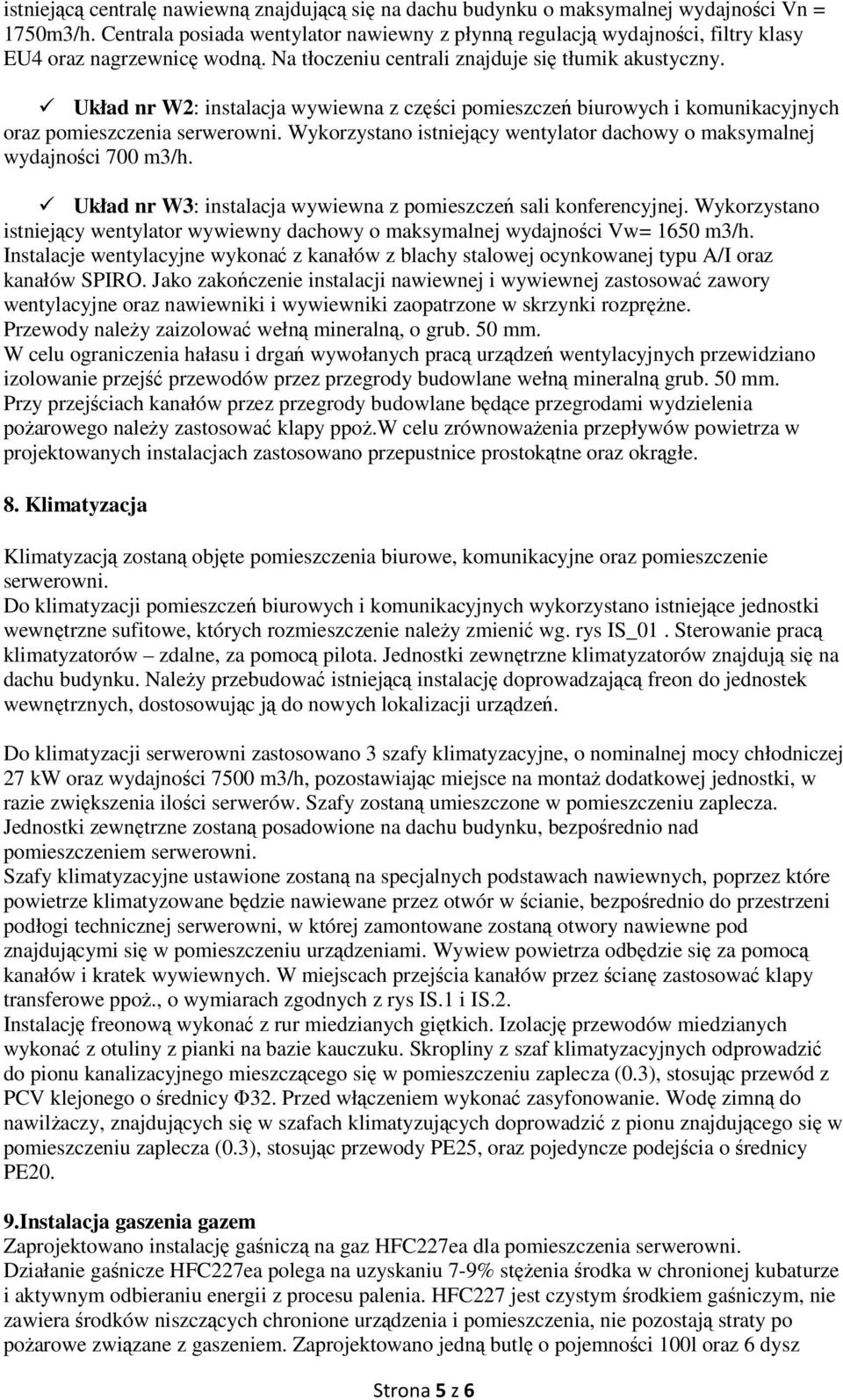

5 istniejącą centralę nawiewną znajdującą się na dachu budynku o maksymalnej wydajności Vn = 1750m3/h. Centrala posiada wentylator nawiewny z płynną regulacją wydajności, filtry klasy EU4 oraz nagrzewnicę wodną. Na tłoczeniu centrali znajduje się tłumik akustyczny. Układ nr W2: instalacja wywiewna z części pomieszczeń biurowych i komunikacyjnych oraz pomieszczenia serwerowni. Wykorzystano istniejący wentylator dachowy o maksymalnej wydajności 700 m3/h. Układ nr W3: instalacja wywiewna z pomieszczeń sali konferencyjnej. Wykorzystano istniejący wentylator wywiewny dachowy o maksymalnej wydajności Vw= 1650 m3/h. Instalacje wentylacyjne wykonać z kanałów z blachy stalowej ocynkowanej typu A/I oraz kanałów SPIRO. Jako zakończenie instalacji nawiewnej i wywiewnej zastosować zawory wentylacyjne oraz nawiewniki i wywiewniki zaopatrzone w skrzynki rozprężne. Przewody należy zaizolować wełną mineralną, o grub. 50 mm. W celu ograniczenia hałasu i drgań wywołanych pracą urządzeń wentylacyjnych przewidziano izolowanie przejść przewodów przez przegrody budowlane wełną mineralną grub. 50 mm. Przy przejściach kanałów przez przegrody budowlane będące przegrodami wydzielenia pożarowego należy zastosować klapy ppoż.w celu zrównoważenia przepływów powietrza w projektowanych instalacjach zastosowano przepustnice prostokątne oraz okrągłe. 8. Klimatyzacja Klimatyzacją zostaną objęte pomieszczenia biurowe, komunikacyjne oraz pomieszczenie serwerowni. Do klimatyzacji pomieszczeń biurowych i komunikacyjnych wykorzystano istniejące jednostki wewnętrzne sufitowe, których rozmieszczenie należy zmienić wg. rys IS_01. Sterowanie pracą klimatyzatorów zdalne, za pomocą pilota. Jednostki zewnętrzne klimatyzatorów znajdują się na dachu budynku. Należy przebudować istniejącą instalację doprowadzającą freon do jednostek wewnętrznych, dostosowując ją do nowych lokalizacji urządzeń. Do klimatyzacji serwerowni zastosowano 3 szafy klimatyzacyjne, o nominalnej mocy chłodniczej 27 kw oraz wydajności 7500 m3/h, pozostawiając miejsce na montaż dodatkowej jednostki, w razie zwiększenia ilości serwerów. Szafy zostaną umieszczone w pomieszczeniu zaplecza. Jednostki zewnętrzne zostaną posadowione na dachu budynku, bezpośrednio nad pomieszczeniem serwerowni. Szafy klimatyzacyjne ustawione zostaną na specjalnych podstawach nawiewnych, poprzez które powietrze klimatyzowane będzie nawiewane przez otwór w ścianie, bezpośrednio do przestrzeni podłogi technicznej serwerowni, w której zamontowane zostaną otwory nawiewne pod znajdującymi się w pomieszczeniu urządzeniami. Wywiew powietrza odbędzie się za pomocą kanałów i kratek wywiewnych. W miejscach przejścia kanałów przez ścianę zastosować klapy transferowe ppoż., o wymiarach zgodnych z rys IS.1 i IS.2. Instalację freonową wykonać z rur miedzianych giętkich. Izolację przewodów miedzianych wykonać z otuliny z pianki na bazie kauczuku. Skropliny z szaf klimatyzacyjnych odprowadzić do pionu kanalizacyjnego mieszczącego się w pomieszczeniu zaplecza (0.3), stosując przewód z PCV klejonego o średnicy Φ32. Przed włączeniem wykonać zasyfonowanie. Wodę zimną do nawilżaczy, znajdujących się w szafach klimatyzujących doprowadzić z pionu znajdującego się w pomieszczeniu zaplecza (0.3), stosując przewody PE25, oraz pojedyncze podejścia o średnicy PE20. 9.Instalacja gaszenia gazem Zaprojektowano instalację gaśniczą na gaz HFC227ea dla pomieszczenia serwerowni. Działanie gaśnicze HFC227ea polega na uzyskaniu 7-9% stężenia środka w chronionej kubaturze i aktywnym odbieraniu energii z procesu palenia. HFC227 jest czystym środkiem gaśniczym, nie zawiera środków niszczących chronione urządzenia i pomieszczenia, nie pozostają straty po pożarowe związane z gaszeniem. Zaprojektowano jedną butlę o pojemności 100l oraz 6 dysz Strona 5 z 6

Układ nr W2: instalacja wywiewna z części pomieszczeń biurowych i komunikacyjnych oraz pomieszczenia serwerowni. Wykorzystano istniejący wentylator dachowy o maksymalnej wydajności 700 m3/h.

6 gaśniczych. Butle należy usytuować w rogu pomieszczenia. Centralę gaśniczą należy umieścić w bliskiej odległości od butli, przy drzwiach wejściowych. Klapę odciążającą EIS 120 o wymiarach 400x315 mm należy zamontować w ścianie pomieszczenia, na wysokości 2,9 m zgodnie z rys IS Uwagi końcowe Wszystkie roboty montażowe wykonać i odebrać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe oraz zgodnie z przepisami P. Poż i BHP. Opracował: mgr inż. Aleksander Dudek mgr inż. Kamil Słowikowski Strona 6 z 6

Klapę odciążającą EIS 120 o wymiarach 400x315 mm należy zamontować w ścianie pomieszczenia, na wysokości 2,9 m zgodnie z rys IS.1. 10.
