1 INSTALACJA WENTYLACJI Inwestor BIURO PROJEKTOWE Roman Sobolewski Miastko, ul. Górna 55, tel NIP: Termomodernizacja budynków uŝyteczności publicznej (obiekty słuŝby zdrowia) Ŝłobki. Budynek Ŝłobka Nr3 w Słupsku na działce nr 160/1 Gmina Miejska Słupsk Słupsk Plac Zwycięstwa 3 Adres inwestycji Słupsk, ul. Łukasiewicza 4 FUNKCJA: IMIĘ I NAZWISKO: PROJEKTANCI: SPECJALNOŚĆ I NUMER UPRAWNIEŃ: DATA OPRACOWANIA: PODPIS: PROJEKTANT: mgr inŝ. ANDRZEJ BRONKA SPRAWDZIŁ: mgr inŝ. ZYGMUNT CHEBA TECHNIK URZĄDZEŃ SANITARNYCH nr upr. AN/8346/288/89 TECHNIK URZĄDZEŃ SANITARNYCH nr upr. An/8346/138/84 wrzesień 2009 wrzesień 2009 Oświadczamy, iŝ projekt instalacji wentylacji Ŝłobka nr 3 w Słupsku przy ulicy Łukasiewicza 4, został wykonany zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Andrzej Bronka nr upr. AN.8346/288/89 Zygmunt Cheba nr upr. AN.8346/138/84 Egz. Nr... Miastko, wrzesień 2009

Budynek Ŝłobka Nr3 w Słupsku na działce nr 160/1 Gmina Miejska Słupsk 76-200 Słupsk Plac Zwycięstwa 3 Adres inwestycji 76-200 Słupsk, ul.

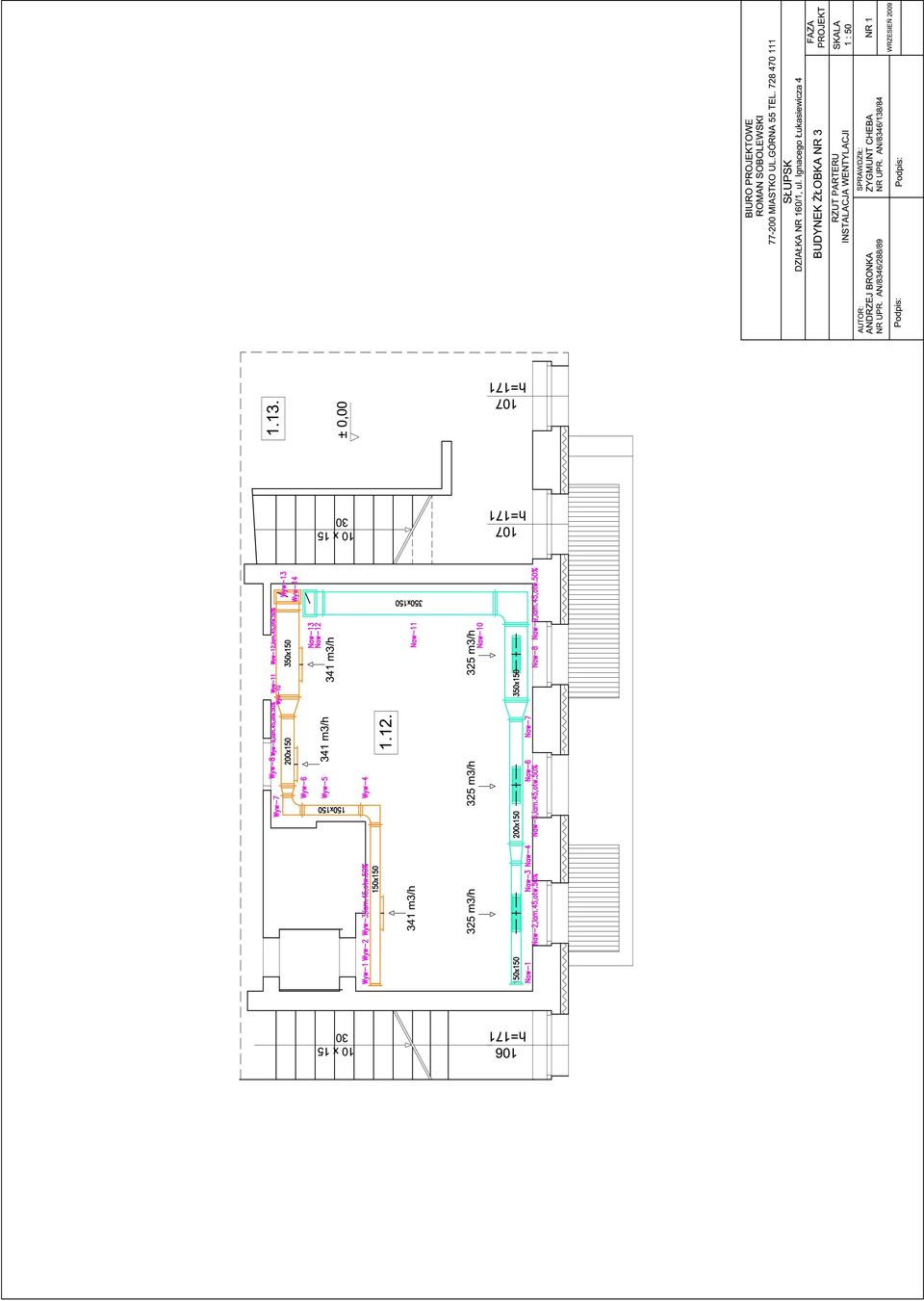

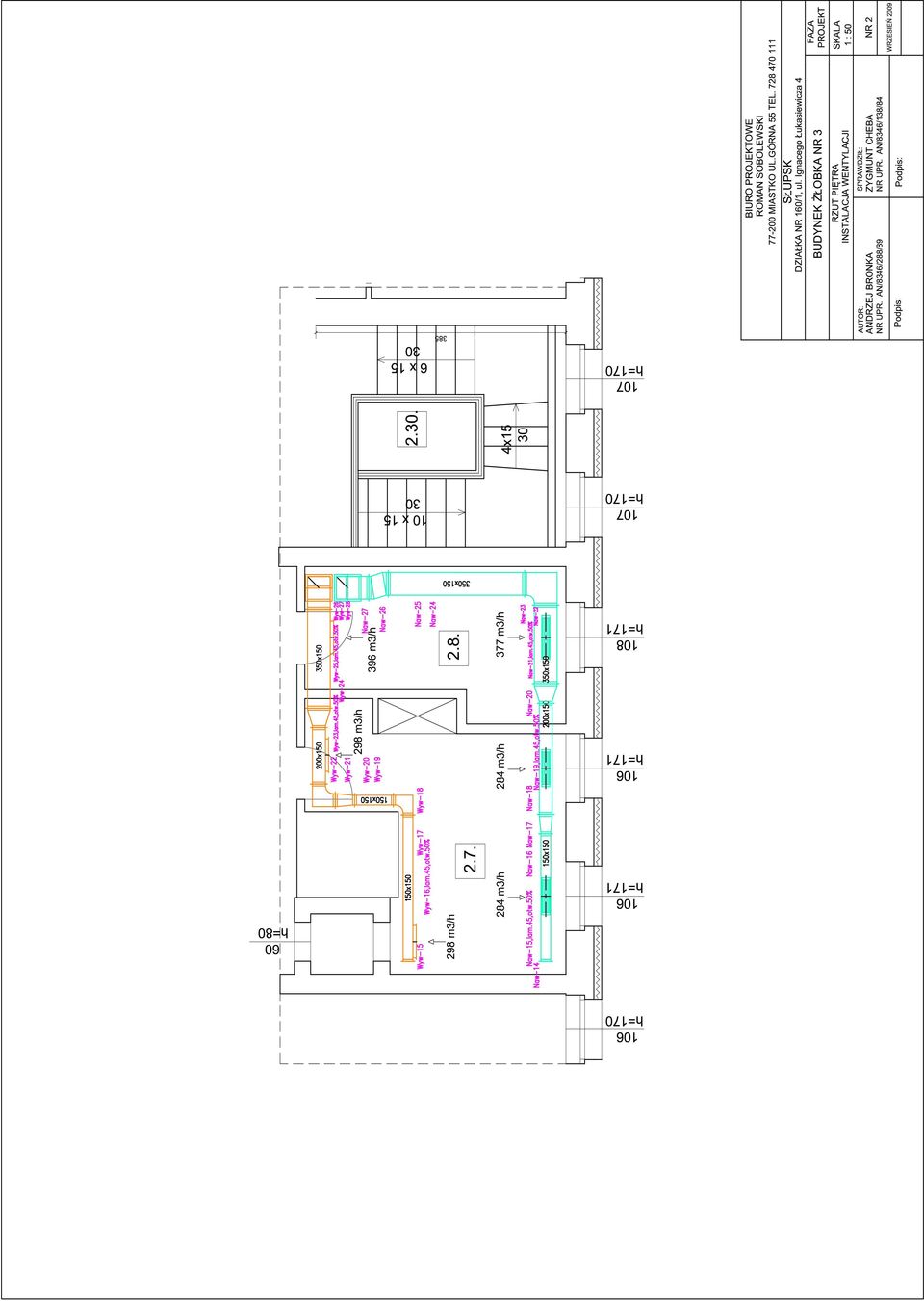

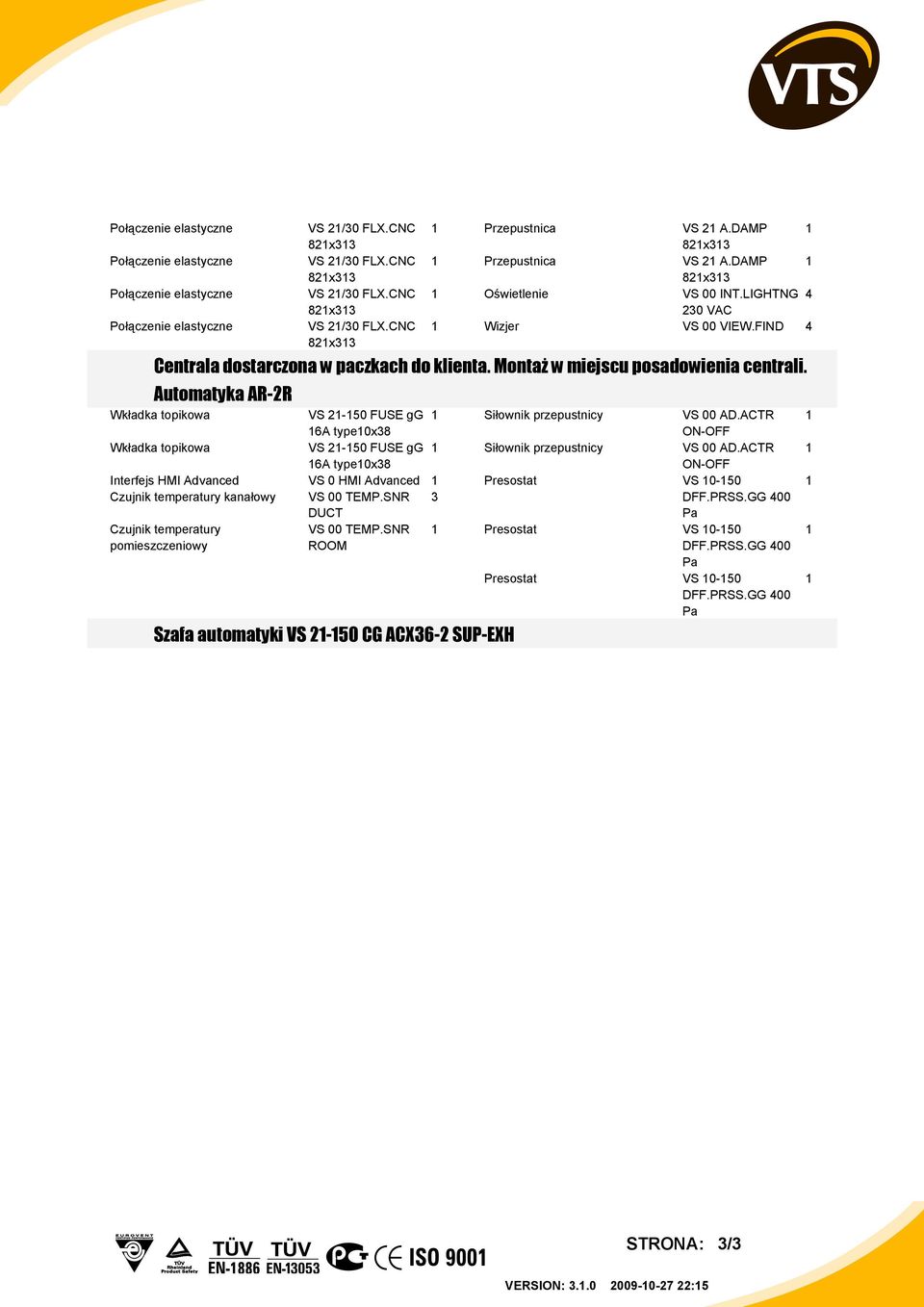

2 SPIS TREŚCI STRONA TYTUŁOWA STR. 1 OŚWIADCZENIE PROJEKTANTA STR. 1 SPIS TREŚCI STR. 2 SPIS RYSUNKÓW STR. 2 OPIS TECHNICZNY STR. 3-9 UPRAWNIENIA PROJEKTANTA STR ZAŚWIADCZENIA PROJEKTANTA STR PARAMETRY CENTRALI STR SPIS RYSUNKÓW LP. NR RYS. NAZWA RYSUNKU 1 1 RZUT PARTERU INSTALACJA WENTYLACJI 2 2 RZUT PIĘTRA INSTALACJA WENTYLACJI 3 3 RZUT DACHU INSTALACJA WENTYLACJI

10-11 ZAŚWIADCZENIA PROJEKTANTA STR. 12-13 PARAMETRY CENTRALI STR. 14-16 SPIS RYSUNKÓW LP.

3 Opis techniczny 1. Przedmiot projektu Przedmiotem niniejszego projektu jest instalacja wentylacji mechanicznej z odzyskiem ciepła w pomieszczeniu kuchni przy śłobku nr 3 w Słupsku. 2. Podstawa opracowania Podstawą niniejszego opracowania jest : - zlecenie inwestora, - projekt branŝy budowlanej, - audyt energetyczny dla przedmiotowego obiektu, - obowiązujące przepisy i normy w przedmiotowym zakresie 3. Cel i zakres opracowania Celem niniejszego opracowania jest zaprojektowanie instalacji wentylacyjnej z odzyskiem ciepła dla pomieszczenia kuchni przy śłobku nr 3 w Słupsku, w zakresie rozplanowania i przebiegu planowanej instalacji rozmieszczeniu elementów nawiewnych i wyciągowych oraz doboru poszczególnych urządzeń 4. Wentylacja mechaniczna pomieszczenia kuchnia. Wobec wytycznych stanowiących o konieczności odzysku ciepła z powietrza usuwanego projektuje się instalacje wentylacyjną mechaniczną nawiewno - wywiewną na bazie centrali wentylacyjnej zlokalizowanej na dachu budynku centrala w wykonaniu zewnętrznym. Rozprowadzenie instalacji nawiewnej wykonać przy uŝyciu kanałów prostokątnych z blachy ocynkowanej izolowanych wełną mineralną z ekranem aluminiowym o grubości 30 mm np. Rokwoole Klimafix. Instalacje prowadzić w strefie przystropowej, mocowanie wykonać za pomocą zawiesi montaŝowych typu L, V, Z np. Systemair. Instalacje wyciągową wykonać z kanałów prostokątnych z blachy aluminiowej. Wykonać izolacje z wełny mineralnej analogicznie do ciągu nawiewnego. Mocowanie kanałów wykonać tak samo jak w przypadku ciągu nawiewnego. Jako elementy nawiewne i wyciągowe projektuje się kratki aluminiowe mocowane do

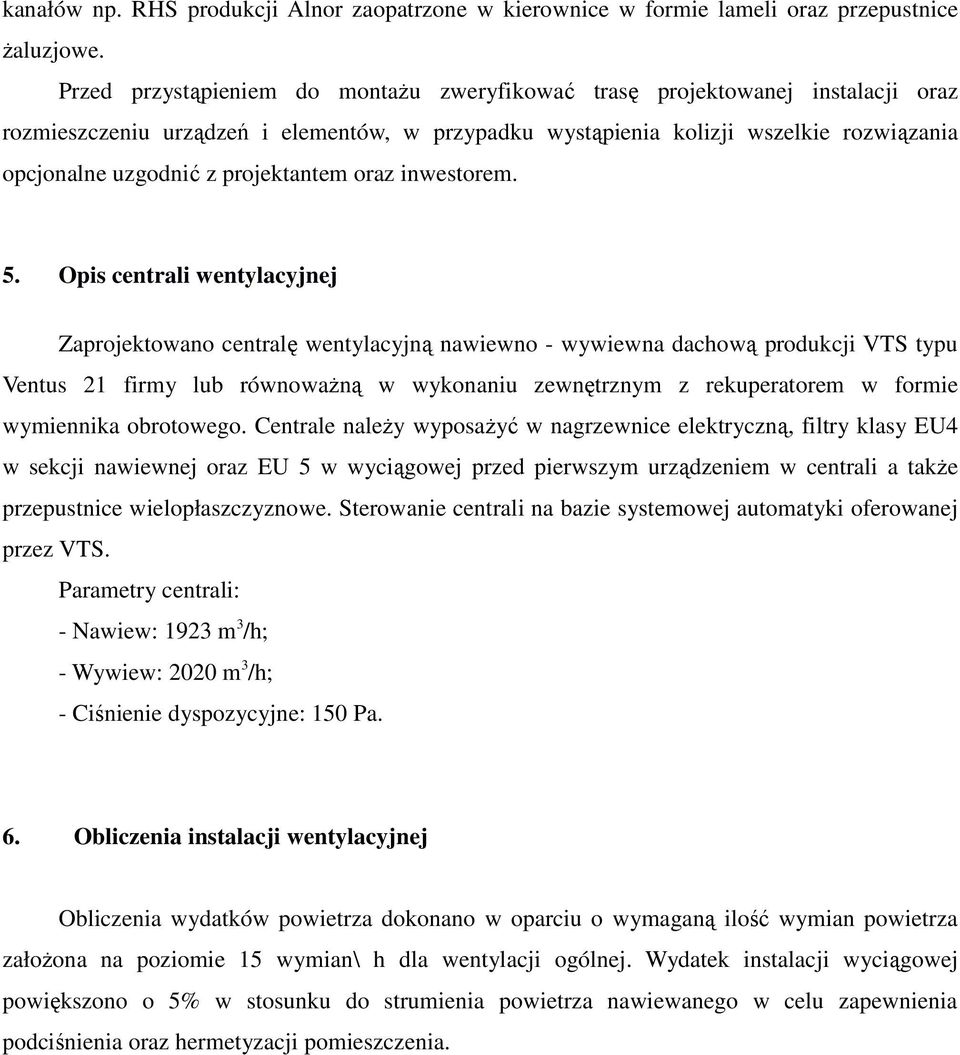

4 kanałów np. RHS produkcji Alnor zaopatrzone w kierownice w formie lameli oraz przepustnice Ŝaluzjowe. Przed przystąpieniem do montaŝu zweryfikować trasę projektowanej instalacji oraz rozmieszczeniu urządzeń i elementów, w przypadku wystąpienia kolizji wszelkie rozwiązania opcjonalne uzgodnić z projektantem oraz inwestorem. 5. Opis centrali wentylacyjnej Zaprojektowano centralę wentylacyjną nawiewno - wywiewna dachową produkcji VTS typu Ventus 21 firmy lub równowaŝną w wykonaniu zewnętrznym z rekuperatorem w formie wymiennika obrotowego. Centrale naleŝy wyposaŝyć w nagrzewnice elektryczną, filtry klasy EU4 w sekcji nawiewnej oraz EU 5 w wyciągowej przed pierwszym urządzeniem w centrali a takŝe przepustnice wielopłaszczyznowe. Sterowanie centrali na bazie systemowej automatyki oferowanej przez VTS. Parametry centrali: - Nawiew: 1923 m 3 /h; - Wywiew: 2020 m 3 /h; - Ciśnienie dyspozycyjne: 150 Pa. 6. Obliczenia instalacji wentylacyjnej Obliczenia wydatków powietrza dokonano w oparciu o wymaganą ilość wymian powietrza załoŝona na poziomie 15 wymian\ h dla wentylacji ogólnej. Wydatek instalacji wyciągowej powiększono o 5% w stosunku do strumienia powietrza nawiewanego w celu zapewnienia podciśnienia oraz hermetyzacji pomieszczenia.

5 Określenie wydatku powietrza nawiewanego: Kuchnia na parterze 2.12 V naw = V kub x n [m 3 \h] Przy kubaturze pomieszczenia 65,16 m 3 i załoŝonej ilości wymian równej 15 otrzymujemy: V naw = 65,16 x 15 =977,4 m 3 \h Kuchnia na piętrze 2.7 V naw = V kub x n [m 3 \h] Przy kubaturze pomieszczenia 65,16 m 3 i załoŝonej ilości wymian równej 15 otrzymujemy: V naw = 37,92 x 15 =568,8 m 3 \h Kuchnia na piętrze 2.8 V naw = V kub x n [m 3 \h] Przy kubaturze pomieszczenia 65,16 m 3 i załoŝonej ilości wymian równej 15 otrzymujemy: V naw = 25,14 x 15 =377,1 m 3 \h Określenie wydatku powietrza wywiewanego: Kuchnia na parterze 2.12 V naw = V kub x n x 1,05 [m 3 \h] V naw = 65,16 x 15 x 1,05 =1026,3 m 3 \h Kuchnia na piętrze 2.7 V naw = V kub x n x 1,05 [m 3 \h] V naw = 37,92 x 15 x 1,05 =597,2 m 3 \h Kuchnia na piętrze 2.8 V naw = V kub x n x 1,05 [m 3 \h] V naw = 25,14 x 15 x 1,05 =396,0 m 3 \h Określenie wielkości nagrzewnicy wodnej w centrali: Q=V x c x (t w -t z )x0,5[kw] Q=0,58 x 1,0 x 36 x 0,5=10,44 kw Dobrano elektryczną nagrzewnice powietrza do centrali z moŝliwością pracy modulowanej o mocy

$7 V naw = V kub x n [m 3 \h] Przy kubaturze pomieszczenia 65,16 m 3 i załoŝonej ilości wymian równej 15 otrzymujemy: V naw = 37,92 x 15 =568,8 m 3 \h Kuchnia na piętrze 2.$

6 maksymalnej 36 kw. Moc elektryczna 36kW, moc grzewcza 23,21 kw. 7. Wykonanie i montaŝ instalacji Centrale wentylacyjną umieścić na przygotowanym postumencie na dachu budynku wg lokalizacji wskazanej w dokumentacji technicznej. Kanały wentylacyjne na zewnątrz budynku wykonać jako izolowane wełną mineralną gr. 50 mm w płaszczu z blachy ocynkowanej. Przejścia kanałów przez dach wykonać za pośrednictwem podstaw dachowych np. typu PDA produkcji Ciecholewski. Kanały wentylacyjne mocować za pośrednictwem amortyzatorów, wykonać izolację kanałów nawiewnych oraz wyciągowych wełną mineralną o grubości 30 mm, Przejścia kanałów przez ściany oraz stropy wyknoć w otulinie z wełny mineralnej o grubości 50 mm, zgodnie z obowiązującymi przepisami, normami oraz warunkami ppoŝ. 8. Uwagi Po uzgodnieniu schematu technologii kuchni oraz układu urządzeń naleŝy przewidzieć okapy wentylacyjne dostosowane do wymagań procesu przygotowania posiłków. W celu zapewnienia prawidłowego działania projektowanej wentylacji ogólnej naleŝy wydatki powietrza usuwanego przez okapy skompensować w taki sposób aby zachować niewielkie podciśnienie w kuchni, przy zachowaniu proporcji strumieni powietrza nawiewanego i usuwanego. W tym celu zaleca się zastosowanie okapów indukcyjno kompensacyjnych z odzyskiem ciepła np. produkcji BSH Suedluft.

Kanały wentylacyjne na zewnątrz budynku wykonać jako izolowane wełną mineralną gr. 50 mm w płaszczu z blachy ocynkowanej. Przejścia kanałów przez dach wykonać za pośrednictwem podstaw dachowych np.

7 9. Wytyczne branŝowe 1. BranŜa budowlana: - wykonać przejścia ścienne oraz stropowe dla kanałów wentylacyjnych, - wykonać cokoły dachowe dla montaŝu podstaw dachowych, - przygotować konstrukcję nośną pod centralę wentylacyjną, - wykonać zabudowę (przystropową) projektowanych kanałów wentylacyjnych (opcja w uzgodnieniu z inwestorem oraz w świetle wymagań i przepisów). 9.2 BranŜa elektryczna - doprowadzić zasilanie, do centrali wentylacyjnej, - wykonać podłączenie układu automatyki i sterowania centrali.

podstaw dachowych, - przygotować konstrukcję nośną pod centralę wentylacyjną, - wykonać zabudowę (przystropową) projektowanych

8 10. Zestawienie materiałów Tabela Zestawienie elementów NAWIEW L.p Nazwa elementu Szt. m 2 Naw- 1 Zaślepka QESv-N-OCY-150x Naw- 2 Kratka do kanałów prostok. RHS-OCY Naw- 3 Kanał wentylacyjny QD-N-OCY-150X Naw- 4 Redukcja sym. QPR6v-N-OCY-150x x Naw- 5 Kratka do kanałów prostok. RHS-OCY Naw- 6 Kanał wentylacyjny QD-N-OCY-150X Naw- 7 Redukcja sym. QPR6v-N-OCY-150x x Naw- 8 Kanał wentylacyjny QD-N-OCY-150X Naw- 9 Kratka do kanałów prostok. RHS-OCY Naw- 10 Kolano QBFv-N-OCY-150x Naw- 11 Kanał wentylacyjny QD-N-OCY-150X Naw- 12 Kolano90 QBF-N-OCY-150x x Naw- 13 Kanał wentylacyjny QD-N-OCY-350X Naw- 14 Zaślepka QESv-N-OCY-150x Naw- 15 Kratka do kanałów prostok. RHS-OCY Naw- 16 Kanał wentylacyjny QD-N-OCY-150X Naw- 17 Redukcja sym. QPR6v-N-OCY-150x x Naw- 18 Kanał wentylacyjny QD-N-OCY-150X Naw- 19 Kratka do kanałów prostok. RHS-OCY Naw- 20 Redukcja sym. QPR6v-N-OCY-150x x Naw- 21 Kratka do kanałów prostok. RHS-OCY Naw- 22 Kanał wentylacyjny QD-N-OCY-150X Naw- 23 Kolano QBFv-N-OCY-150x Naw- 24 Trójnik TRv-N-OCY-350x Naw- 25 Kanał wentylacyjny QD-N-OCY-150X Naw- 26 Odsadzka QPR3v-N-OCY-150x Naw- 27 Kanał wentylacyjny QD-N-OCY-350X Podstawa dachowa PDA 350x350 OCY 1 Naw- 28 Łuk QBv-N-OCY-350x Naw- 29 Kanał wentylacyjny QD-N-OCY-350X Naw- 30 Redukcja QPR-N-OCY-831x x Centrala wentylacyjna VTS VS21 wykonanie zewnętrzne - - Naw- 31 Redukcja sym. QPR6v-N-OCY-313x x Naw- 32 Czerpnia-Wyrzutnia CWP / 800x300 / AA /NR /brak 1 WYWIEW Wyw- 1 Zaślepka QESv-N-ALU-150x Wyw- 2 Kanał wentylacyjny QD-N-ALU-150X Wyw- 3 Kratka do kanałów prostok. RHS-ALU Wyw- 4 Kolano QBFv-N-ALU-150x Wyw- 5 Kanał wentylacyjny QD-N-ALU-150X

RHS-OCY-0-9-1-500-100 1 Naw- 6 Kanał wentylacyjny QD-N-OCY-150X200-1906 1 1.335 Naw- 7 Redukcja sym. QPR6v-N-OCY-150x350-150x200-30-30-300 1 0.309 Naw- 8 Kanał wentylacyjny QD-N-OCY-150X350-1165 1 1.

9 Wyw- 6 Kolano QBFv-N-ALU-150x Wyw- 7 Redukcja sym. QPR6v-N-ALU-150x x Wyw- 8 Kanał wentylacyjny QD-N-ALU-150X Wyw- 9 Kratka do kanałów prostok. RHS-ALU Wyw- 10 Redukcja sym. QPR6v-N-ALU-150x x Wyw- 11 Kanał wentylacyjny QD-N-ALU-150X Wyw- 12 Kratka do kanałów prostok. RHS-ALU Wyw- 13 Kolano90 QBF-N-ALU-150x x Wyw- 14 Kanał wentylacyjny QD-N-ALU-150X Wyw- 15 Zaślepka QESv-N-ALU-150x Wyw- 16 Kratka do kanałów prostok. RHS-ALU Wyw- 17 Kanał wentylacyjny QD-N-ALU-150X Wyw- 18 Kolano QBFv-N-ALU-150x Wyw- 19 Kanał wentylacyjny QD-N-ALU-150X Wyw- 20 Redukcja QPR-N-ALU-200x x Wyw- 21 Kolano QBFv-N-ALU-150x Wyw- 22 Kanał wentylacyjny QD-N-ALU-150X Wyw- 23 Kratka do kanałów prostok. RHS-ALU Wyw- 24 Redukcja QPR-N-ALU-350x x Wyw- 25 Kratka do kanałów prostok. RHS-ALU Wyw- 26 Kanał wentylacyjny QD-N-ALU-150X Wyw- 27 Trójnik TRv-N-ALU-350x Wyw- 28 Kanał wentylacyjny QD-N-ALU-350X Podstawa dachowa PDA 350x350 ALU 1 Wyw- 29 Łuk QBv-N-ALU-350x Wyw- 30 Odsadzka QPR3v-N-ALU-350x Wyw- 31 Kanał wentylacyjny QD-N-ALU-350X Wyw- 32 Redukcja QPR-N-ALU-831x x Centrala wentylacyjna VTS VS21 wykonanie zewnętrzne - - Wyw- 33 Redukcja sym. QPR6v-N-ALU-313x x Wyw- 34 Łuk QBv-N-ALU-300x Wyw- 35 Wyrzutnia ścienna WS 800x300 / brak / brak 1 OPRACOWAŁ: AUTOR: Andrzej Bronka nr upr. AN.8346/288/89 SPRAWDZIŁ: Zygmunt Cheba nr upr. AN.8346/138/84

341 Wyw- 12 Kratka do kanałów prostok. RHS-ALU-0-9-1-500-100 1 Wyw- 13 Kolano90 QBF-N-ALU-150x350-200x100 1 0.550 Wyw- 14 Kanał wentylacyjny QD-N-ALU-150X350-3500 1 3.
