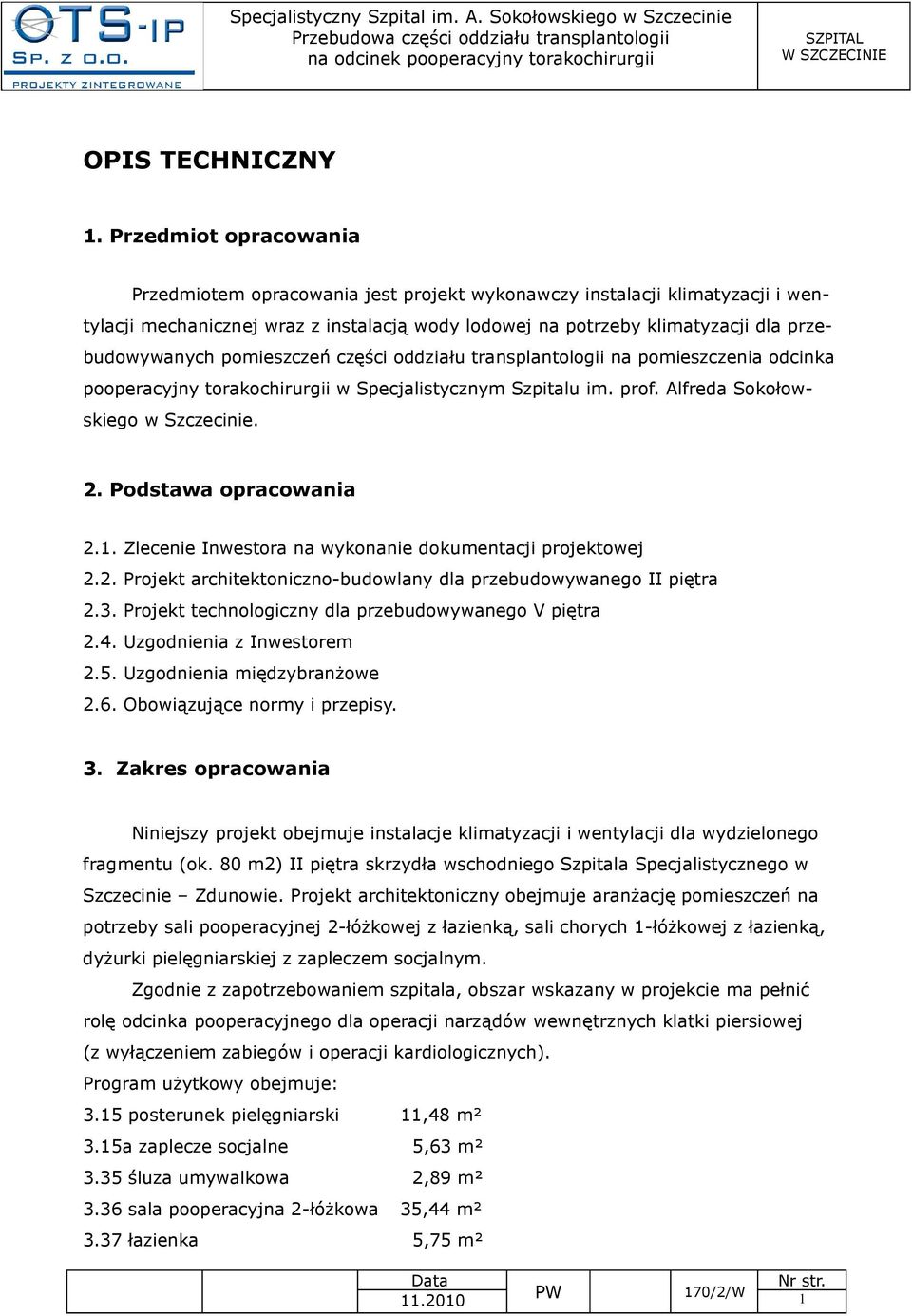

1 OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji klimatyzacji i wentylacji mechanicznej wraz z instalacją wody lodowej na potrzeby klimatyzacji dla przebudowywanych pomieszczeń części oddziału transplantologii na pomieszczenia odcinka pooperacyjny torakochirurgii w Specjalistycznym Szpitalu im. prof. Alfreda Sokołowskiego w Szczecinie. 2. Podstawa opracowania 2.1. Zlecenie Inwestora na wykonanie dokumentacji projektowej 2.2. Projekt architektoniczno-budowlany dla przebudowywanego II piętra 2.3. Projekt technologiczny dla przebudowywanego V piętra 2.4. Uzgodnienia z Inwestorem 2.5. Uzgodnienia międzybranŝowe 2.6. Obowiązujące normy i przepisy. 3. Zakres opracowania Niniejszy projekt obejmuje instalacje klimatyzacji i wentylacji dla wydzielonego fragmentu (ok. 80 m2) II piętra skrzydła wschodniego Szpitala Specjalistycznego w Szczecinie Zdunowie. Projekt architektoniczny obejmuje aranŝację pomieszczeń na potrzeby sali pooperacyjnej 2-łóŜkowej z łazienką, sali chorych 1-łóŜkowej z łazienką, dyŝurki pielęgniarskiej z zapleczem socjalnym. Zgodnie z zapotrzebowaniem szpitala, obszar wskazany w projekcie ma pełnić rolę odcinka pooperacyjnego dla operacji narządów wewnętrznych klatki piersiowej (z wyłączeniem zabiegów i operacji kardiologicznych). Program uŝytkowy obejmuje: 3.15 posterunek pielęgniarski 11,48 m² 3.15a zaplecze socjalne 5,63 m² 3.35 śluza umywalkowa 2,89 m² 3.36 sala pooperacyjna 2-łóŜkowa 35,44 m² 3.37 łazienka 5,75 m² 1

pomieszczeń części oddziału transplantologii na pomieszczenia odcinka pooperacyjny torakochirurgii w Specjalistycznym Szpitalu im. prof. Alfreda Sokołowskiego w Szczecinie. 2. Podstawa opracowania 2.

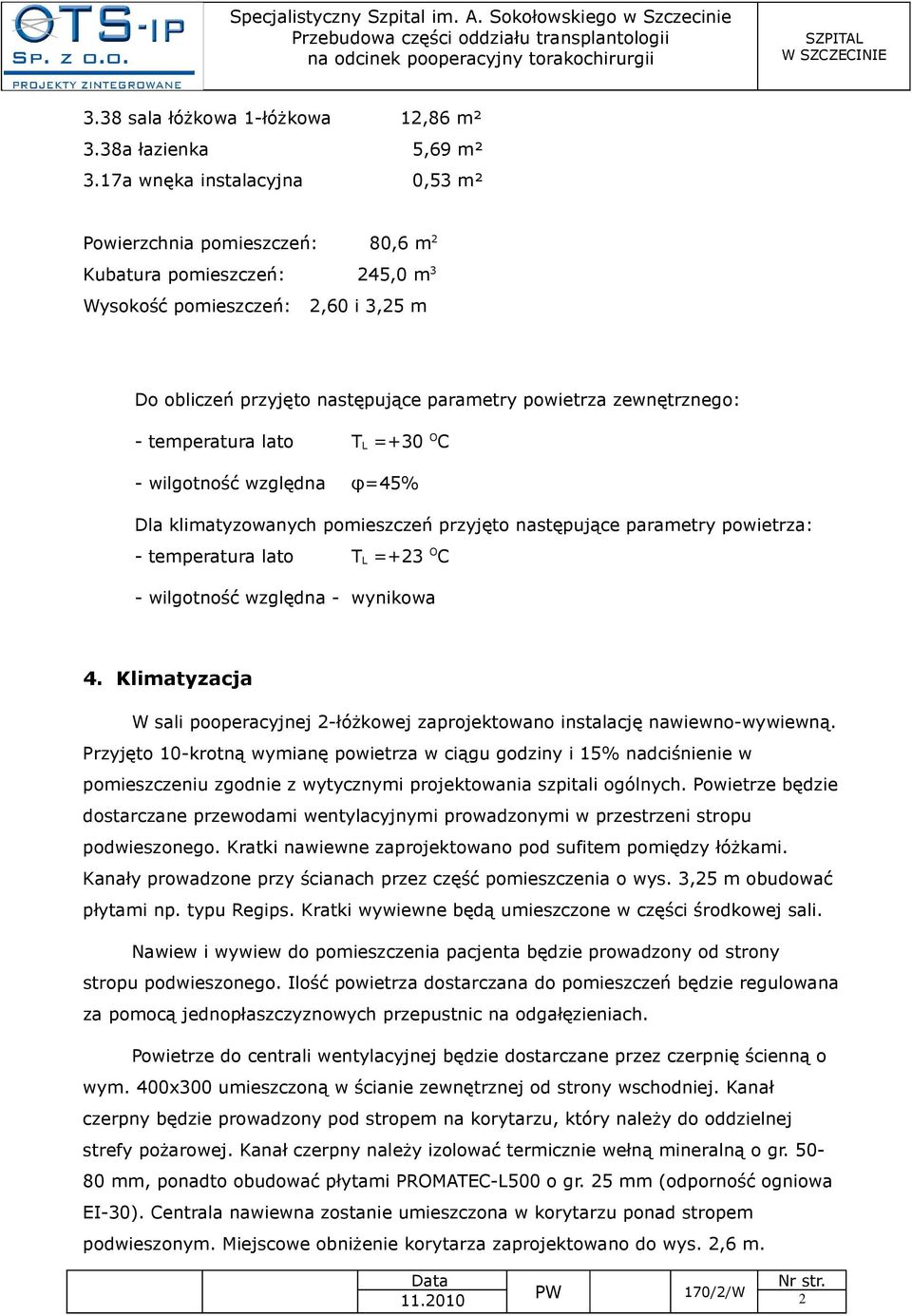

2 3.38 sala łóŝkowa 1-łóŜkowa 12,86 m² 3.38a łazienka 5,69 m² 3.17a wnęka instalacyjna 0,53 m² Powierzchnia pomieszczeń: 80,6 m 2 Kubatura pomieszczeń: 245,0 m 3 Wysokość pomieszczeń: 2,60 i 3,25 m Do obliczeń przyjęto następujące parametry powietrza zewnętrznego: - temperatura lato T L =+30 O C - wilgotność względna φ=45% Dla klimatyzowanych pomieszczeń przyjęto następujące parametry powietrza: - temperatura lato T L =+23 O C - wilgotność względna - wynikowa 4. Klimatyzacja W sali pooperacyjnej 2-łóŜkowej zaprojektowano instalację nawiewno-wywiewną. Przyjęto 10-krotną wymianę powietrza w ciągu godziny i 15% nadciśnienie w pomieszczeniu zgodnie z wytycznymi projektowania szpitali ogólnych. Powietrze będzie dostarczane przewodami wentylacyjnymi prowadzonymi w przestrzeni stropu podwieszonego. Kratki nawiewne zaprojektowano pod sufitem pomiędzy łóŝkami. Kanały prowadzone przy ścianach przez część pomieszczenia o wys. 3,25 m obudować płytami np. typu Regips. Kratki wywiewne będą umieszczone w części środkowej sali. Nawiew i wywiew do pomieszczenia pacjenta będzie prowadzony od strony stropu podwieszonego. Ilość powietrza dostarczana do pomieszczeń będzie regulowana za pomocą jednopłaszczyznowych przepustnic na odgałęzieniach. Powietrze do centrali wentylacyjnej będzie dostarczane przez czerpnię ścienną o wym. 400x300 umieszczoną w ścianie zewnętrznej od strony wschodniej. Kanał czerpny będzie prowadzony pod stropem na korytarzu, który naleŝy do oddzielnej strefy poŝarowej. Kanał czerpny naleŝy izolować termicznie wełną mineralną o gr mm, ponadto obudować płytami PROMATEC-L500 o gr. 25 mm (odporność ogniowa EI-30). Centrala nawiewna zostanie umieszczona w korytarzu ponad stropem podwieszonym. Miejscowe obniŝenie korytarza zaprojektowano do wys. 2,6 m. 2

zewnętrznego: - temperatura lato T L =+30 O C - wilgotność względna φ=45% Dla klimatyzowanych pomieszczeń przyjęto następujące parametry powietrza: - temperatura lato T L =+23 O C - wilgotność

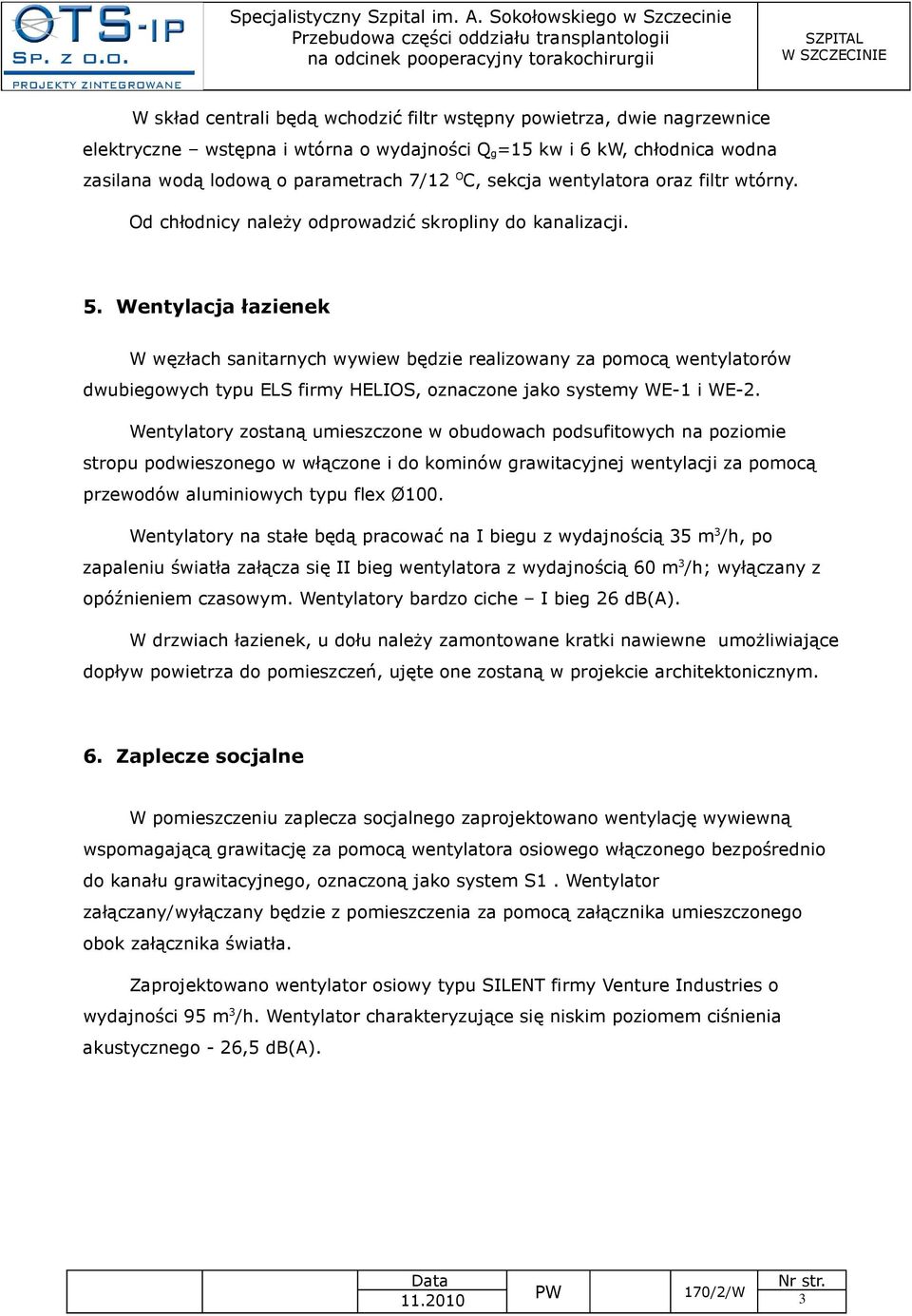

3 W skład centrali będą wchodzić filtr wstępny powietrza, dwie nagrzewnice elektryczne wstępna i wtórna o wydajności Q g=15 kw i 6 kw, chłodnica wodna zasilana wodą lodową o parametrach 7/12 O C, sekcja wentylatora oraz filtr wtórny. Od chłodnicy naleŝy odprowadzić skropliny do kanalizacji. 5. Wentylacja łazienek W węzłach sanitarnych wywiew będzie realizowany za pomocą wentylatorów dwubiegowych typu ELS firmy HELIOS, oznaczone jako systemy WE-1 i WE-2. Wentylatory zostaną umieszczone w obudowach podsufitowych na poziomie stropu podwieszonego w włączone i do kominów grawitacyjnej wentylacji za pomocą przewodów aluminiowych typu flex Ø100. Wentylatory na stałe będą pracować na I biegu z wydajnością 35 m 3 /h, po zapaleniu światła załącza się II bieg wentylatora z wydajnością 60 m 3 /h; wyłączany z opóźnieniem czasowym. Wentylatory bardzo ciche I bieg 26 db(a). W drzwiach łazienek, u dołu naleŝy zamontowane kratki nawiewne umoŝliwiające dopływ powietrza do pomieszczeń, ujęte one zostaną w projekcie architektonicznym. 6. Zaplecze socjalne W pomieszczeniu zaplecza socjalnego zaprojektowano wentylację wywiewną wspomagającą grawitację za pomocą wentylatora osiowego włączonego bezpośrednio do kanału grawitacyjnego, oznaczoną jako system S1. Wentylator załączany/wyłączany będzie z pomieszczenia za pomocą załącznika umieszczonego obok załącznika światła. Zaprojektowano wentylator osiowy typu SILENT firmy Venture Industries o wydajności 95 m 3 /h. Wentylator charakteryzujące się niskim poziomem ciśnienia akustycznego - 26,5 db(a). 3

Wentylacja łazienek W węzłach sanitarnych wywiew będzie realizowany za pomocą wentylatorów dwubiegowych typu ELS firmy HELIOS, oznaczone jako systemy WE-1 i WE-2.

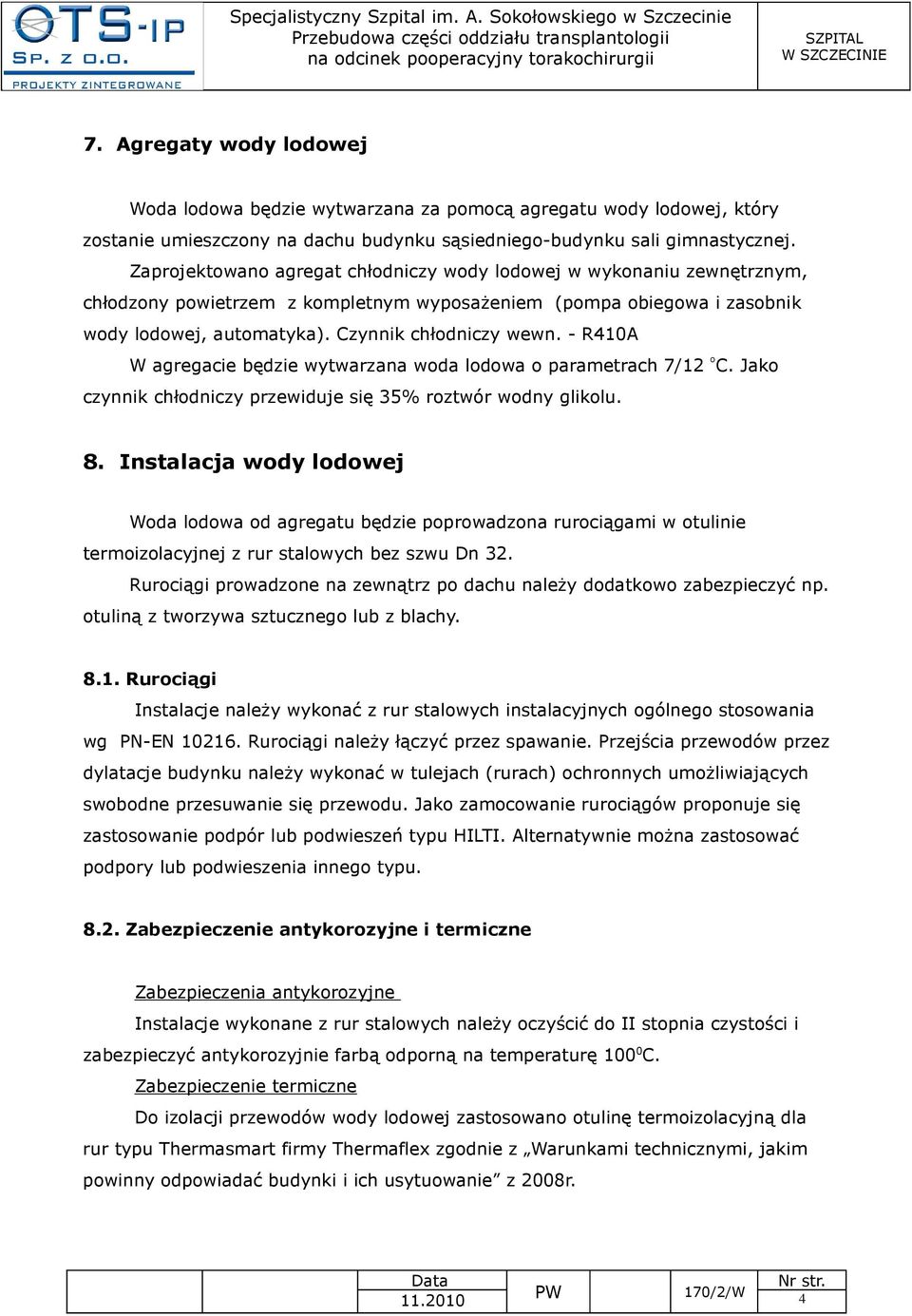

4 7. Agregaty wody lodowej Woda lodowa będzie wytwarzana za pomocą agregatu wody lodowej, który zostanie umieszczony na dachu budynku sąsiedniego-budynku sali gimnastycznej. Zaprojektowano agregat chłodniczy wody lodowej w wykonaniu zewnętrznym, chłodzony powietrzem z kompletnym wyposaŝeniem (pompa obiegowa i zasobnik wody lodowej, automatyka). Czynnik chłodniczy wewn. - R410A W agregacie będzie wytwarzana woda lodowa o parametrach 7/12 º C. Jako czynnik chłodniczy przewiduje się 35% roztwór wodny glikolu. 8. Instalacja wody lodowej Woda lodowa od agregatu będzie poprowadzona rurociągami w otulinie termoizolacyjnej z rur stalowych bez szwu Dn 32. Rurociągi prowadzone na zewnątrz po dachu naleŝy dodatkowo zabezpieczyć np. otuliną z tworzywa sztucznego lub z blachy Rurociągi Instalacje naleŝy wykonać z rur stalowych instalacyjnych ogólnego stosowania wg PN-EN Rurociągi naleŝy łączyć przez spawanie. Przejścia przewodów przez dylatacje budynku naleŝy wykonać w tulejach (rurach) ochronnych umoŝliwiających swobodne przesuwanie się przewodu. Jako zamocowanie rurociągów proponuje się zastosowanie podpór lub podwieszeń typu HILTI. Alternatywnie moŝna zastosować podpory lub podwieszenia innego typu Zabezpieczenie antykorozyjne i termiczne Zabezpieczenia antykorozyjne Instalacje wykonane z rur stalowych naleŝy oczyścić do II stopnia czystości i zabezpieczyć antykorozyjnie farbą odporną na temperaturę C. Zabezpieczenie termiczne Do izolacji przewodów wody lodowej zastosowano otulinę termoizolacyjną dla rur typu Thermasmart firmy Thermaflex zgodnie z Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie z 2008r. 4

- R410A W agregacie będzie wytwarzana woda lodowa o parametrach 7/12 º C. Jako czynnik chłodniczy przewiduje się 35% roztwór wodny glikolu. 8.

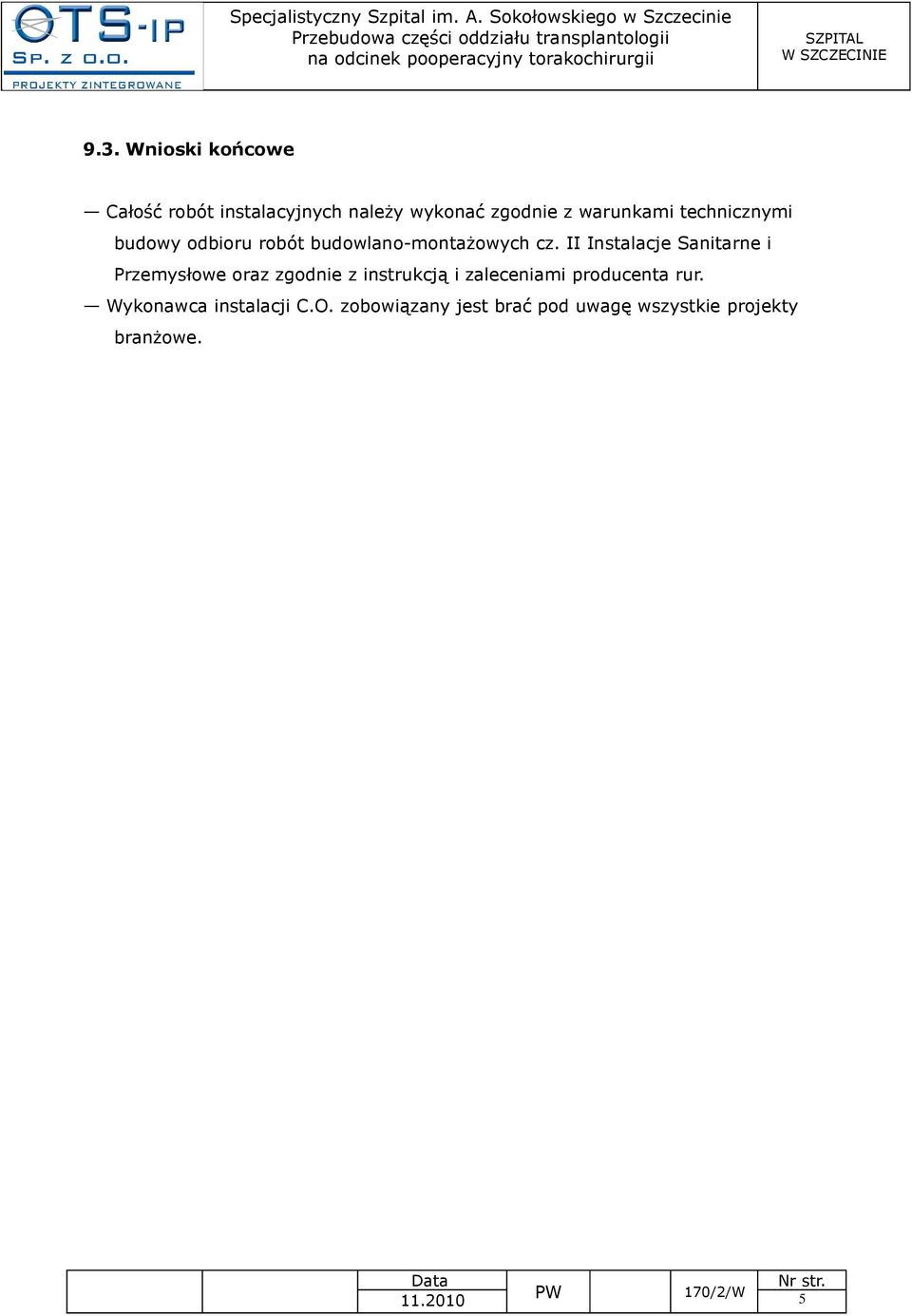

5 9.3. Wnioski końcowe Całość robót instalacyjnych naleŝy wykonać zgodnie z warunkami technicznymi budowy odbioru robót budowlano-montaŝowych cz. II Instalacje Sanitarne i Przemysłowe oraz zgodnie z instrukcją i zaleceniami producenta rur. Wykonawca instalacji C.O. zobowiązany jest brać pod uwagę wszystkie projekty branŝowe. 5

II Instalacje Sanitarne i Przemysłowe oraz zgodnie z instrukcją i zaleceniami
