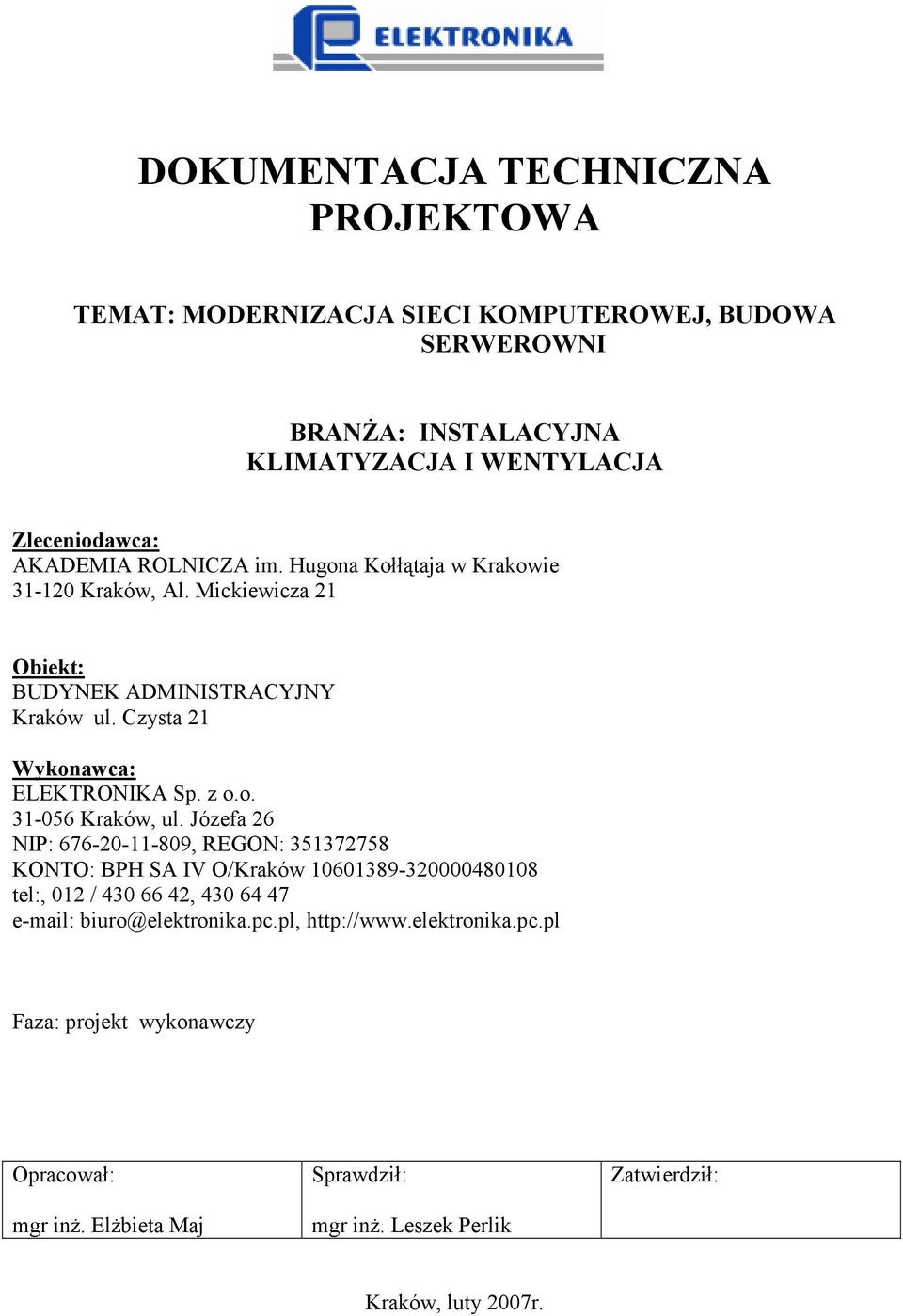

1 DOKUMENTACJA TECHNICZNA PROJEKTOWA TEMAT: MODERNIZACJA SIECI KOMPUTEROWEJ, BUDOWA SERWEROWNI BRANŻA: INSTALACYJNA KLIMATYZACJA I WENTYLACJA Zleceniodawca: AKADEMIA ROLNICZA im. Hugona Kołłątaja w Krakowie Kraków, Al. Mickiewicza 21 Obiekt: BUDYNEK ADMINISTRACYJNY Kraków ul. Czysta 21 Wykonawca: ELEKTRONIKA Sp. z o.o Kraków, ul. Józefa 26 NIP: , REGON: KONTO: BPH SA IV O/Kraków tel:, 012 / , biuro@elektronika.pc.pl, Faza: projekt wykonawczy Opracował: mgr inż. Elżbieta Maj Sprawdził: mgr inż. Leszek Perlik Zatwierdził: Kraków, luty 2007r.

Józefa 26 NIP: 676-20-11-809, REGON: 351372758 KONTO: BPH SA IV O/Kraków 10601389-320000480108 tel:, 012 / 430 66 42, 430 64 47 e-mail: biuro@elektronika.pc.

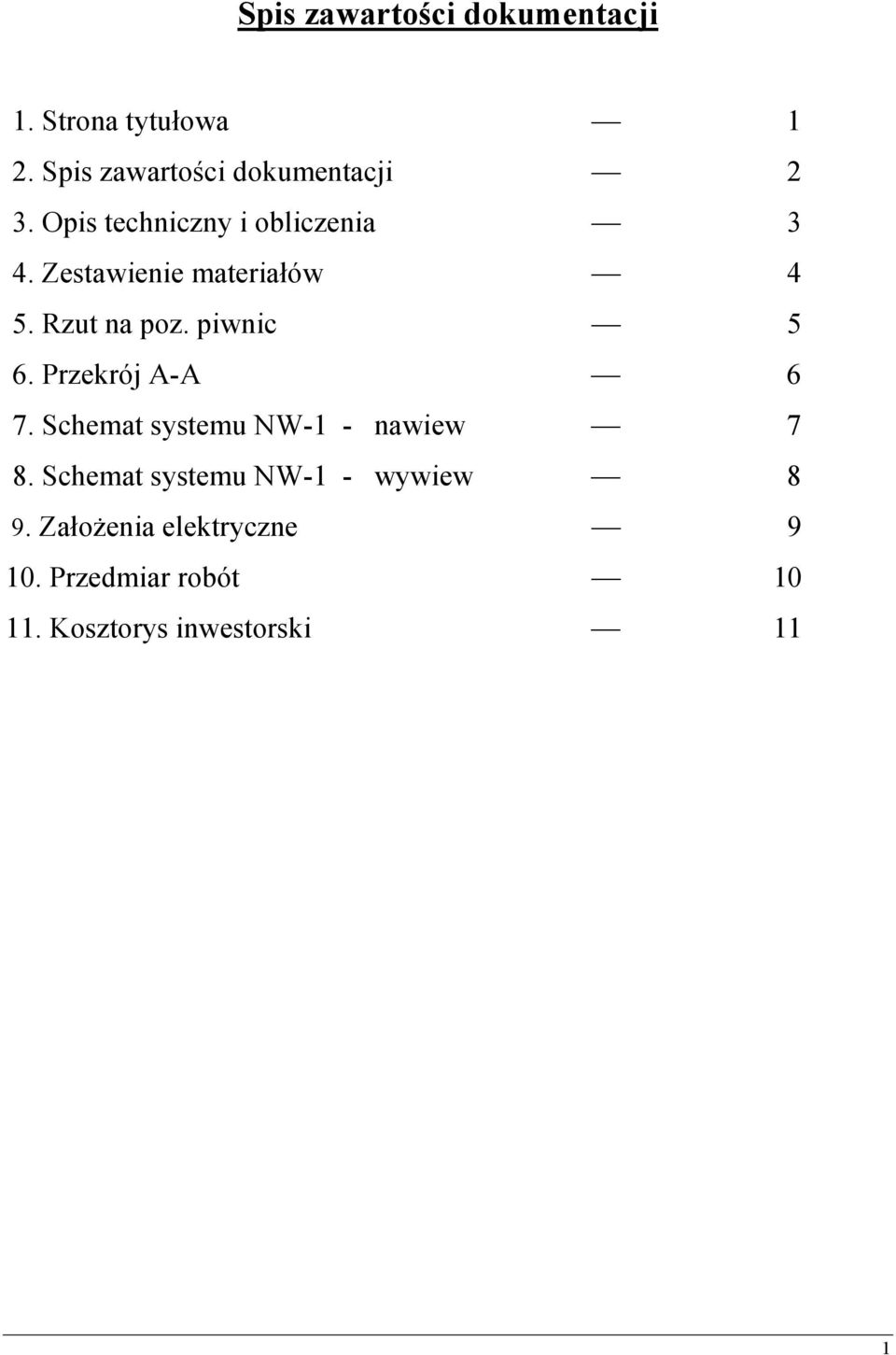

2 Spis zawartości dokumentacji 1. Strona tytułowa 1 2. Spis zawartości dokumentacji 2 3. Opis techniczny i obliczenia 3 4. Zestawienie materiałów 4 5. Rzut na poz. piwnic 5 6. Przekrój A-A 6 7. Schemat systemu NW-1 - nawiew 7 8. Schemat systemu NW-1 - wywiew 8 9. Założenia elektryczne Przedmiar robót Kosztorys inwestorski 11 1

Zestawienie materiałów 4 5. Rzut na poz. piwnic 5 6. Przekrój A-A 6 7.

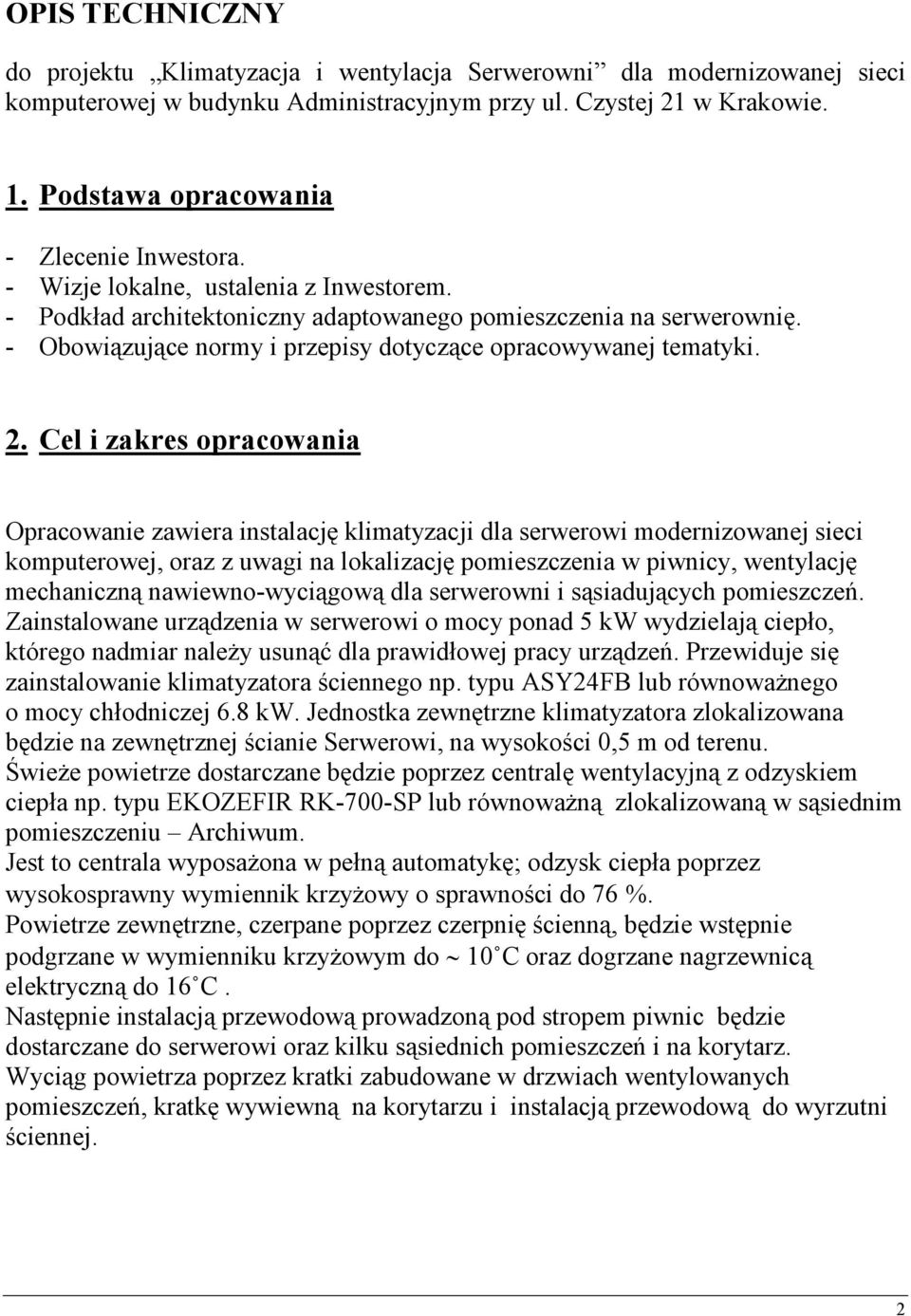

3 OPIS TECHNICZNY do projektu Klimatyzacja i wentylacja Serwerowni dla modernizowanej sieci komputerowej w budynku Administracyjnym przy ul. Czystej 21 w Krakowie. 1. Podstawa opracowania - Zlecenie Inwestora. - Wizje lokalne, ustalenia z Inwestorem. - Podkład architektoniczny adaptowanego pomieszczenia na serwerownię. - Obowiązujące normy i przepisy dotyczące opracowywanej tematyki. 2. Cel i zakres opracowania Opracowanie zawiera instalację klimatyzacji dla serwerowi modernizowanej sieci komputerowej, oraz z uwagi na lokalizację pomieszczenia w piwnicy, wentylację mechaniczną nawiewno-wyciągową dla serwerowni i sąsiadujących pomieszczeń. Zainstalowane urządzenia w serwerowi o mocy ponad 5 kw wydzielają ciepło, którego nadmiar należy usunąć dla prawidłowej pracy urządzeń. Przewiduje się zainstalowanie klimatyzatora ściennego np. typu ASY24FB lub równoważnego o mocy chłodniczej 6.8 kw. Jednostka zewnętrzne klimatyzatora zlokalizowana będzie na zewnętrznej ścianie Serwerowi, na wysokości 0,5 m od terenu. Świeże powietrze dostarczane będzie poprzez centralę wentylacyjną z odzyskiem ciepła np. typu EKOZEFIR RK-700-SP lub równoważną zlokalizowaną w sąsiednim pomieszczeniu Archiwum. Jest to centrala wyposażona w pełną automatykę; odzysk ciepła poprzez wysokosprawny wymiennik krzyżowy o sprawności do 76 %. Powietrze zewnętrzne, czerpane poprzez czerpnię ścienną, będzie wstępnie podgrzane w wymienniku krzyżowym do 10 C oraz dogrzane nagrzewnicą elektryczną do 16 C. Następnie instalacją przewodową prowadzoną pod stropem piwnic będzie dostarczane do serwerowi oraz kilku sąsiednich pomieszczeń i na korytarz. Wyciąg powietrza poprzez kratki zabudowane w drzwiach wentylowanych pomieszczeń, kratkę wywiewną na korytarzu i instalacją przewodową do wyrzutni ściennej. 2

- Obowiązujące normy i przepisy dotyczące opracowywanej tematyki. 2.

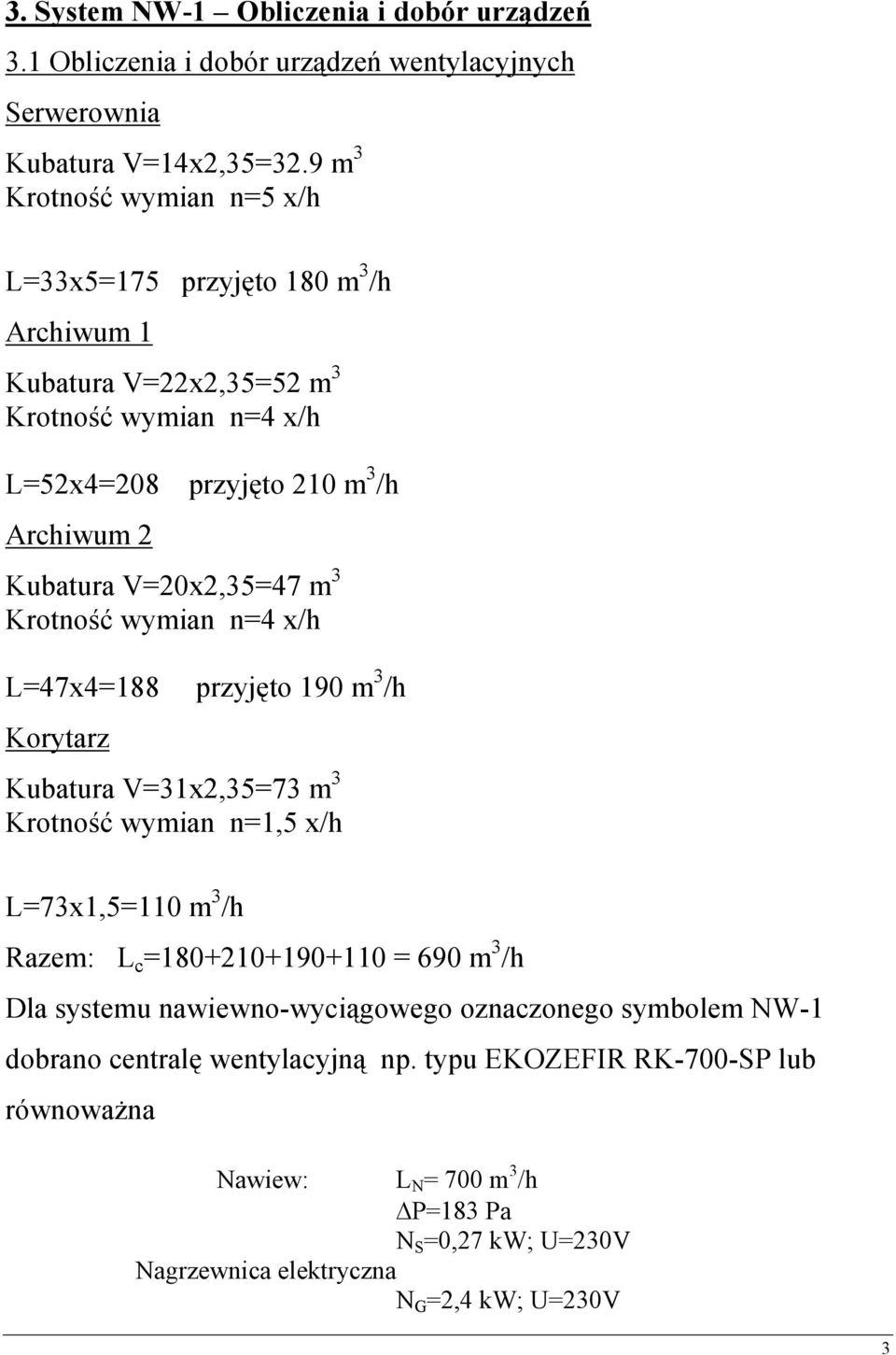

4 3. System NW-1 Obliczenia i dobór urządzeń 3.1 Obliczenia i dobór urządzeń wentylacyjnych Serwerownia Kubatura V=14x2,35=32.9 m 3 Krotność wymian n=5 x/h L=33x5=175 przyjęto 180 m 3 /h Archiwum 1 Kubatura V=22x2,35=52 m 3 Krotność wymian n=4 x/h L=52x4=208 przyjęto 210 m 3 /h Archiwum 2 Kubatura V=20x2,35=47 m 3 Krotność wymian n=4 x/h L=47x4=188 przyjęto 190 m 3 /h Korytarz Kubatura V=31x2,35=73 m 3 Krotność wymian n=1,5 x/h L=73x1,5=110 m 3 /h Razem: L c = = 690 m 3 /h Dla systemu nawiewno-wyciągowego oznaczonego symbolem NW-1 dobrano centralę wentylacyjną np. typu EKOZEFIR RK-700-SP lub równoważna Nawiew: L N = 700 m 3 /h P=183 Pa N S =0,27 kw; U=230V Nagrzewnica elektryczna N G =2,4 kw; U=230V 3

V=20x2,35=47 m 3 Krotność wymian n=4 x/h L=47x4=188 przyjęto 190 m 3 /h Korytarz Kubatura V=31x2,35=73 m 3 Krotność wymian n=1,5 x/h L=73x1,5=110 m 3 /h Razem: L c =180+210+190+110

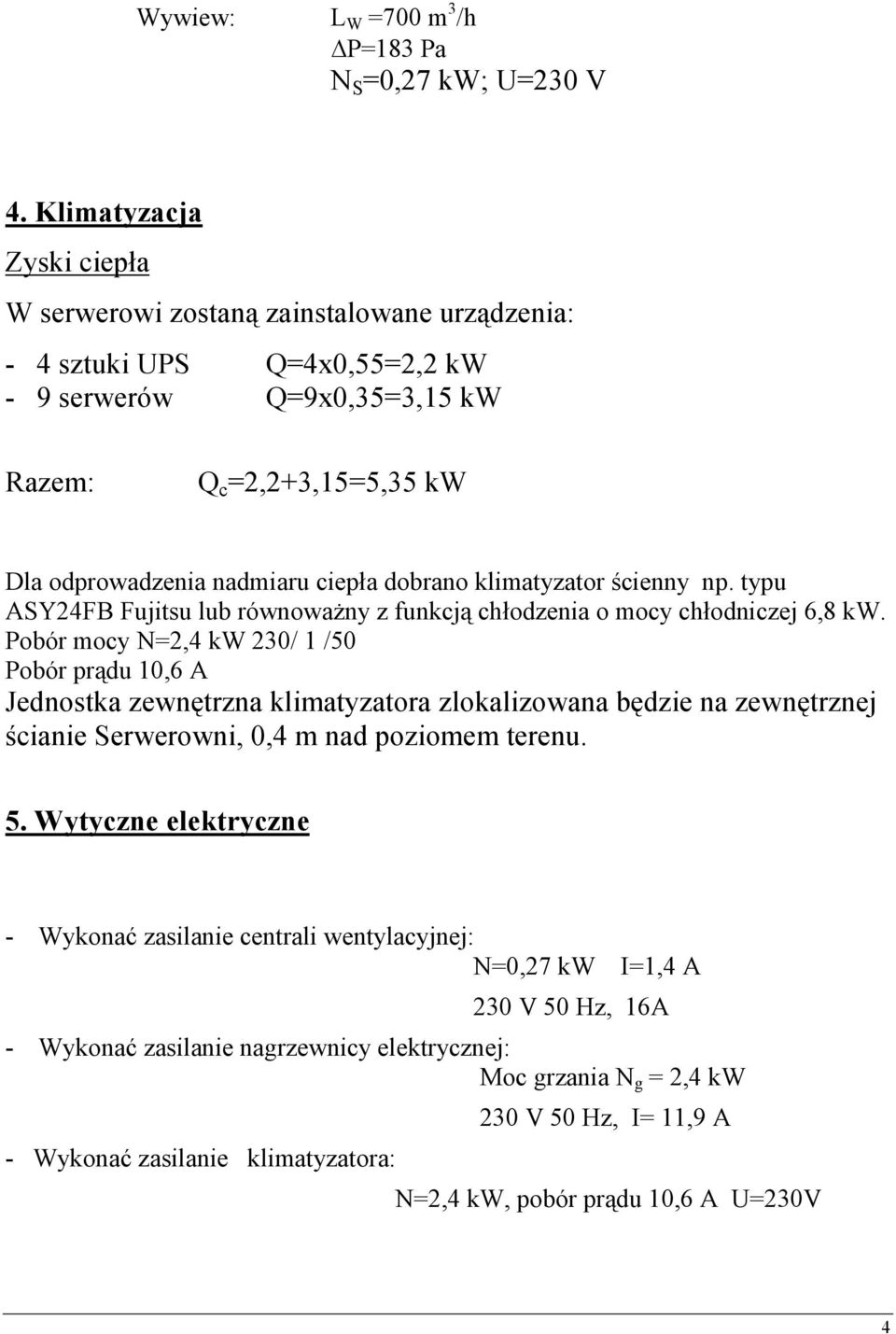

5 Wywiew: L W =700 m 3 /h P=183 Pa N S =0,27 kw; U=230 V 4. Klimatyzacja Zyski ciepła W serwerowi zostaną zainstalowane urządzenia: - 4 sztuki UPS Q=4x0,55=2,2 kw - 9 serwerów Q=9x0,35=3,15 kw Razem: Q c =2,2+3,15=5,35 kw Dla odprowadzenia nadmiaru ciepła dobrano klimatyzator ścienny np. typu ASY24FB Fujitsu lub równoważny z funkcją chłodzenia o mocy chłodniczej 6,8 kw. Pobór mocy N=2,4 kw 230/ 1 /50 Pobór prądu 10,6 A Jednostka zewnętrzna klimatyzatora zlokalizowana będzie na zewnętrznej ścianie Serwerowni, 0,4 m nad poziomem terenu. 5. Wytyczne elektryczne - Wykonać zasilanie centrali wentylacyjnej: N=0,27 kw I=1,4 A 230 V 50 Hz, 16A - Wykonać zasilanie nagrzewnicy elektrycznej: Moc grzania N g = 2,4 kw - Wykonać zasilanie klimatyzatora: 230 V 50 Hz, I= 11,9 A N=2,4 kw, pobór prądu 10,6 A U=230V 4

dobrano klimatyzator ścienny np. typu ASY24FB Fujitsu lub równoważny z funkcją chłodzenia o mocy chłodniczej 6,8 kw.

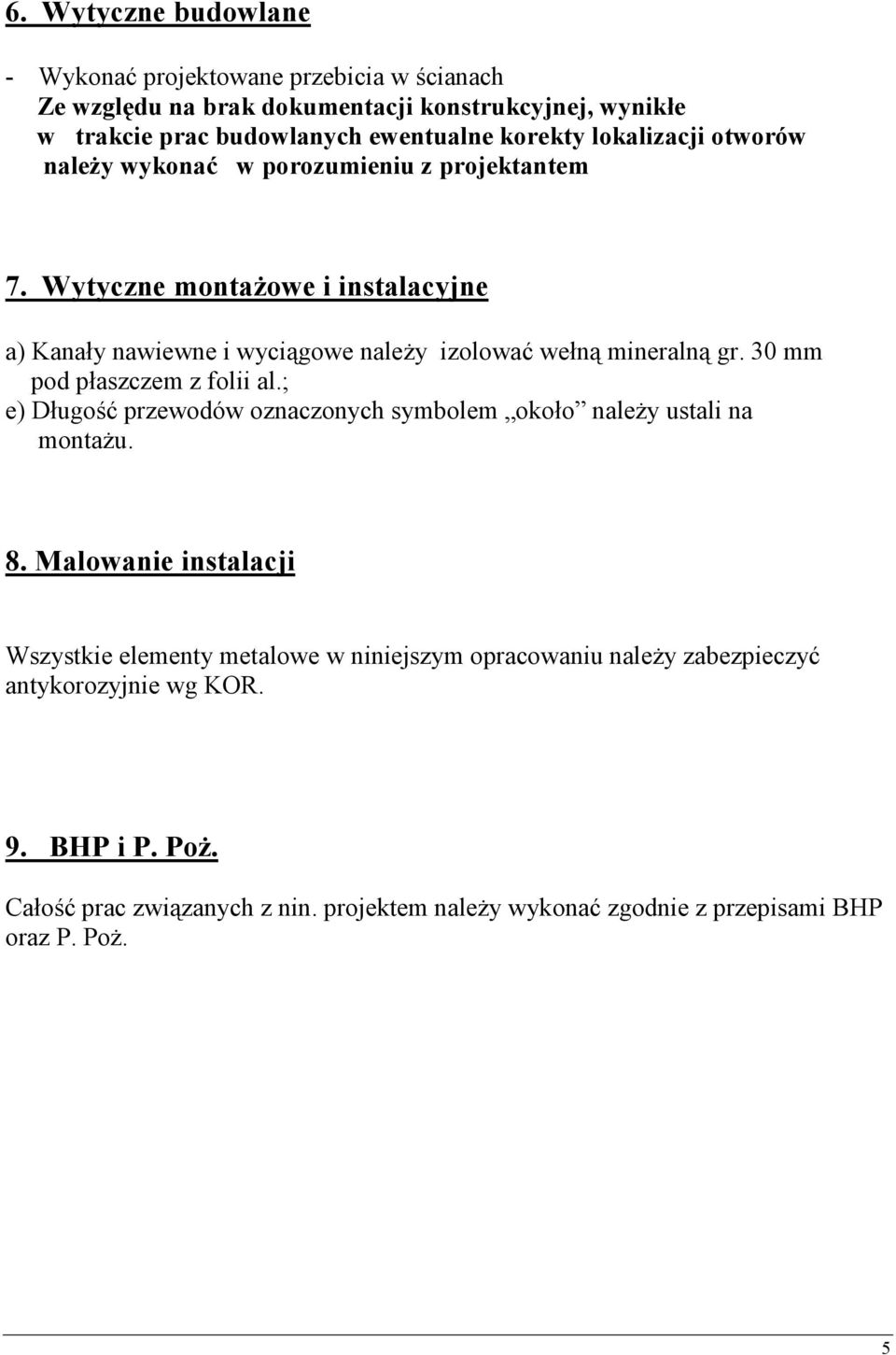

6 6. Wytyczne budowlane - Wykonać projektowane przebicia w ścianach Ze względu na brak dokumentacji konstrukcyjnej, wynikłe w trakcie prac budowlanych ewentualne korekty lokalizacji otworów należy wykonać w porozumieniu z projektantem 7. Wytyczne montażowe i instalacyjne a) Kanały nawiewne i wyciągowe należy izolować wełną mineralną gr. 30 mm pod płaszczem z folii al.; e) Długość przewodów oznaczonych symbolem około należy ustali na montażu. 8. Malowanie instalacji Wszystkie elementy metalowe w niniejszym opracowaniu należy zabezpieczyć antykorozyjnie wg KOR. 9. BHP i P. Poż. Całość prac związanych z nin. projektem należy wykonać zgodnie z przepisami BHP oraz P. Poż. 5

30 mm pod płaszczem z folii al.; e) Długość przewodów oznaczonych symbolem około należy ustali na montażu. 8.

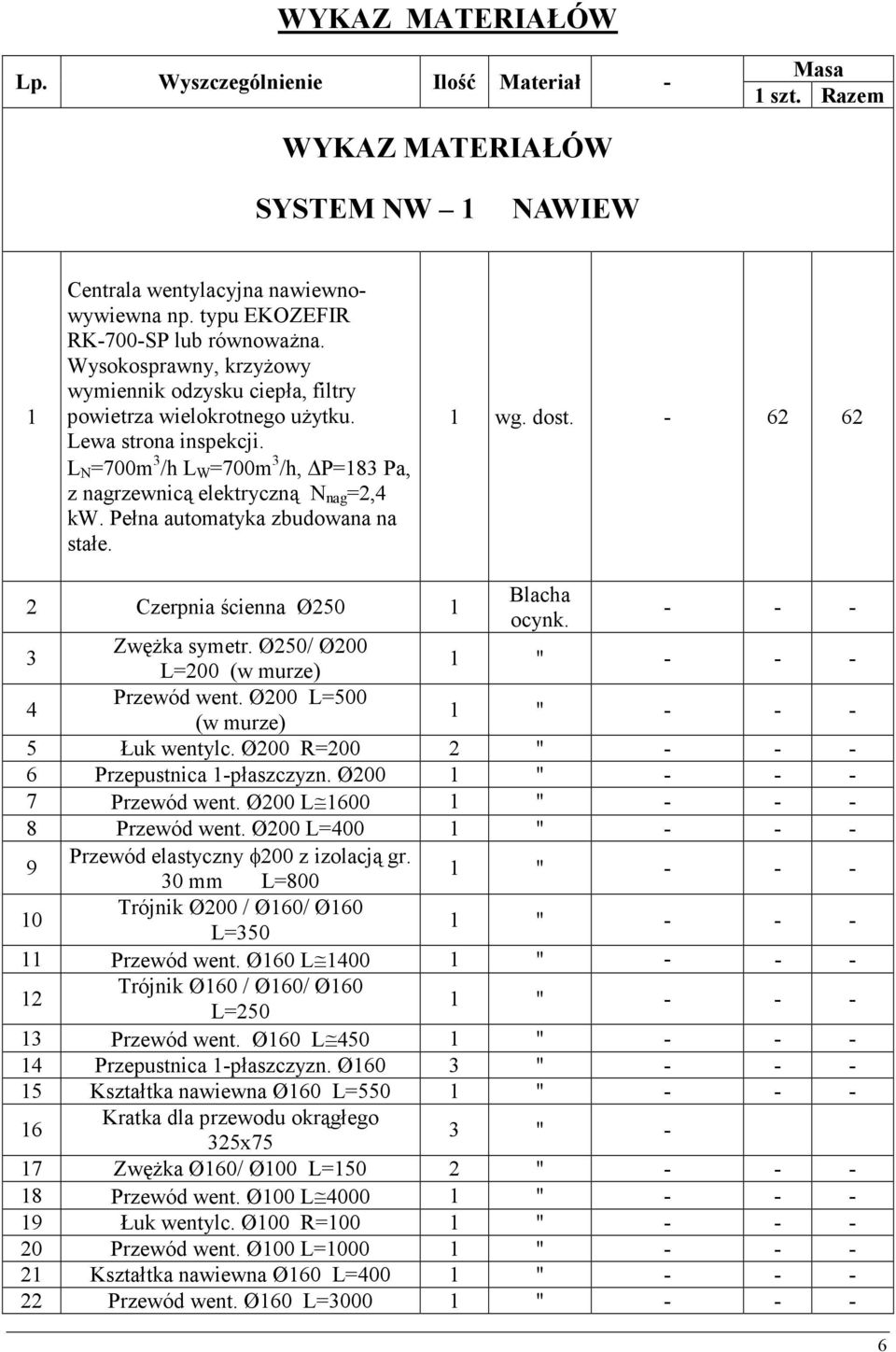

7 WYKAZ MATERIAŁÓW Lp. Wyszczególnienie Ilość Materiał - Masa 1 szt. Razem WYKAZ MATERIAŁÓW SYSTEM NW 1 NAWIEW 1 Centrala wentylacyjna nawiewnowywiewna np. typu EKOZEFIR RK-700-SP lub równoważna. Wysokosprawny, krzyżowy wymiennik odzysku ciepła, filtry powietrza wielokrotnego użytku. Lewa strona inspekcji. L N =700m 3 /h L W =700m 3 /h, P=183 Pa, z nagrzewnicą elektryczną N nag =2,4 kw. Pełna automatyka zbudowana na stałe. 1 wg. dost Czerpnia ścienna Ø250 1 Blacha ocynk Zwężka symetr. Ø250/ Ø200 L=200 (w murze) 4 Przewód went. Ø200 L=500 (w murze) 5 Łuk wentylc. Ø200 R=200 2 " Przepustnica 1-płaszczyzn. Ø200 7 Przewód went. Ø200 L Przewód went. Ø200 L=400 9 Przewód elastyczny φ200 z izolacją gr. 30 mm L= Trójnik Ø200 / Ø160/ Ø160 L= Przewód went. Ø160 L Trójnik Ø160 / Ø160/ Ø160 L= Przewód went. Ø160 L Przepustnica 1-płaszczyzn. Ø160 3 " Kształtka nawiewna Ø160 L= Kratka dla przewodu okrągłego 325x75 3 " - 17 Zwężka Ø160/ Ø100 L=150 2 " Przewód went. Ø100 L Łuk wentylc. Ø100 R= Przewód went. Ø100 L= Kształtka nawiewna Ø160 L= Przewód went. Ø160 L=3000 6

Pełna automatyka zbudowana na stałe. 1 wg. dost. - 62 62 2 Czerpnia ścienna Ø250 1 Blacha ocynk. - - - 3 Zwężka symetr. Ø250/ Ø200 L=200 (w murze) 4 Przewód went. Ø200 L=500 (w murze) 5 Łuk wentylc.

8 23 Kształtka nawiewna Ø160 L= Przewód went. Ø160 L= Łuk wentylc. Ø160 R=160 2 " Przewód went. Ø160 L= Przewód went. Ø160 L= Kratka nawiewna Ø Izolacja przewodów wentylac. wełną mineralną pod pł. z folii al. gr. 30 mm Poz m2 wg. koszt WYKAZ MATERIAŁÓW SYSTEM NW 1 WYWIEW 50 Kratka wywiewna ścienna Ø250 1 Blacha ocynk Zwężka symetr. Ø250/ Ø200 L=200 (w murze) 52 Przewód went. Ø200 L=250 (w murze) 53 Przewód elastyczny φ200 z izolacją gr. 30 mm L= Łuk wentylc. Ø200 R=200 2 " Przewód went. Ø200 L Przewód went. Ø200 L Przewód elastyczny φ200 z izolacją gr. 30 mm L= Przewód went. Ø200 L Wyrzutnia ścienna Ø ROBOTY BUDOWLANO-INSTALACYJNE I PRZEKŁADKI Wykonanie podwieszenia dla centrali wentylacyjnej, podpory i uchwyty kg Wykonanie otworu Ø200/ Ø250 w ścianie zewnętrznej gr. 70 cm Wykonanie otworu Ø200/ Ø250 w ścianie wewnętrznej gr. 40 cm Wykonanie otworu Ø160 w ścianie wewnętrznej gr. 50 cm 1 7

- - - - WYKAZ MATERIAŁÓW SYSTEM NW 1 WYWIEW 50 Kratka wywiewna ścienna Ø250 1 Blacha ocynk. - - - 51 Zwężka symetr. Ø250/ Ø200 L=200 (w murze) 52 Przewód went.

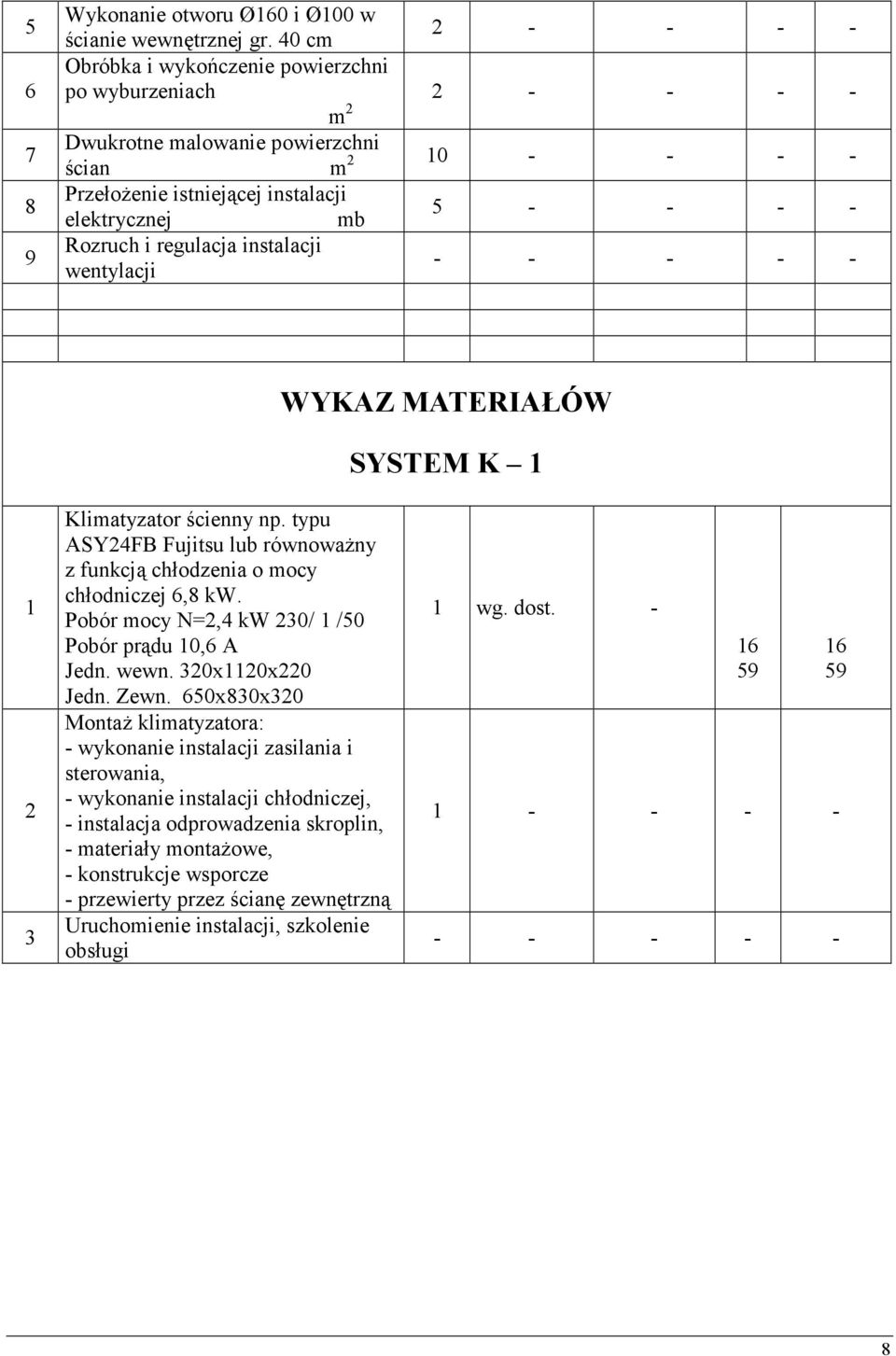

9 Wykonanie otworu Ø160 i Ø100 w ścianie wewnętrznej gr. 40 cm Obróbka i wykończenie powierzchni po wyburzeniach m 2 Dwukrotne malowanie powierzchni ścian m Przełożenie istniejącej instalacji elektrycznej mb Rozruch i regulacja instalacji wentylacji WYKAZ MATERIAŁÓW SYSTEM K Klimatyzator ścienny np. typu ASY24FB Fujitsu lub równoważny z funkcją chłodzenia o mocy chłodniczej 6,8 kw. Pobór mocy N=2,4 kw 230/ 1 /50 Pobór prądu 10,6 A Jedn. wewn. 320x1120x220 Jedn. Zewn. 650x830x320 Montaż klimatyzatora: - wykonanie instalacji zasilania i sterowania, - wykonanie instalacji chłodniczej, - instalacja odprowadzenia skroplin, - materiały montażowe, - konstrukcje wsporcze - przewierty przez ścianę zewnętrzną Uruchomienie instalacji, szkolenie obsługi 1 wg. dost

Rozruch i regulacja instalacji wentylacji - - - - - WYKAZ MATERIAŁÓW SYSTEM K 1 1 2 3 Klimatyzator ścienny np. typu ASY24FB Fujitsu lub równoważny z funkcją chłodzenia o mocy chłodniczej 6,8 kw.
