1 OPIS TECHNICZNY do instalacji wentylacji mechanicznej i grzewczej w projektowanej sali gimnastycznej w Nieliszu. 1. Podstawa opracowania zlecenie inwestora projekty branŝ towarzyszących obowiązujące przepisy i normy 2. Zakres opracowania Wentylacja mechaniczna nawiewno - wywiewna i grzewcza z sali sportowej oraz nawiewno - wywiewna zaplecza sali gimnastycznej. 3. Opis szczegółowy 3.1. Wentylacja sali sportowej. W sali sportowej zaprojektowano wentylację mechaniczną nawiewno wywiewną powietrza z odzyskiem ciepła. Jest to jednocześnie nawiewno-wywiewna zaplecza sali sportowej i pomieszczeń piwnicznych. jako ogrzewanie sali sportowej oraz Nawiew ogrzewanego powietrza oraz jej wywiew sterowany będzie termostatem temperatury wewnętrznej w pomieszczeniu sali oraz w pomieszczeniach szatni-drugi sterownik Dobór ilości kratek nawiewnych i wyciągowych oraz ilości powietrza nawiewanego i wyciągowego Pomieszczenia na parterze a) sala zajęć sportowych

Zakres opracowania Wentylacja mechaniczna nawiewno - wywiewna i grzewcza z sali sportowej oraz nawiewno - wywiewna zaplecza sali gimnastycznej. 3. Opis szczegółowy 3.1. Wentylacja sali sportowej.

2 n=100 widzów-ilość powietrza nawiewanego 20m3/h na osobę n=30 zawodników-ilość powietrza nawiewanego 60m3/h Vk=14200m3-kubatura wentylacyjna hali n=1w/h-dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=(100x20)+(30x60)+14200=17000m3/h. Do wywiewu zaprojektowano kratki wyciągowe o wymiarach 0,600x0,600m. ASVL montowane w podłodze z przepustnicą powietrza typu ABB-szt9. - prędkość wypływu powietrza v=1,06m/s n = 17000/(3600 x 1,0x0,600 x 0,600) =12szt. Do nawiewu powietrza zaprojektowano nawiewniki sufitowe dalekiego zasięgu SDZ dn400 firmy BOVENT szt 16 montowane na wysokości ok. 8,6m. d) Pomieszczenie umywalni Vk=35m3-kubatura wentylacyjna sali n=2w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=2x35=70m3/h. Do nawiewu powietrza zaprojektowano przez kratkę na dole drzwi lub nawietrzak podokienny oraz kratkę wywiewną z przepustnicą powietrza dn160mm e) pomieszczenia przebieralni Vk=65m3-kubatura wentylacyjna przebieralni n=3w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=3x65=195m3/h. Do nawiewu powietrza zaprojektowano przez kratkę na dole drzwi lub nawietrzak podokienny oraz kratkę wywiewną z przepustnicą powietrza dn160mm d) Pomieszczenie WC Vk=25m3-kubatura wentylacyjna sali n=2w/h - dodatkowo 1 wymiana powietrza nawiewanego Vn=Vw=2x25=50m3/h. Do nawiewu powietrza zaprojektowano przez kratkę na dole drzwi lub nawietrzak podokienny oraz kratkę wywiewną z przepustnicą powietrza dn100mm

- prędkość wypływu powietrza v=1,06m/s n = 17000/(3600 x 1,0x0,600 x 0,600) =12szt.

3 g) pomieszczenia WC Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=40m3/h -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w dolnej części drzwi -wywiew za pomocą wentylatora wyciągowego DECOR 100 włączanego włącznikiem światła b) pomieszczenia silowni szt 3 Wywiew i nawiew powietrza za pomocą mechanicznej. Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne dn 200 oraz kratki wywiewne z przepustnicą powietrza dn200mm 3.2. Dobór urządzenia nawiewno-wyciągowego z wymiennikiem z wymiennikiem krzyŝowym z recyrkulacją powietrza. Zaprojektowano urządzenie wentylacyjne nawiewno-wyciągowe z odzyskiem ciepła z powietrza wentylacyjnego i recyrkulacją 50% w połączeniu kompaktowym o następujących parametrach: -Vw= 17000m3/h; Vn = 17000m3/h-sala gimnastyczna z recyrkulacją Vr=9000m3/h -dpn= 400 Pa spręŝ po stronie instalacji na nawiewie -dpw= 400 Pa spręŝ na spręŝ po stronie instalacji na wywiewie -moc silnika wentylatora na nawiewie-ns=7,5kw -moc silnika wentylatora na wywiewie-ns=6,5kw -temperatura powietrza nawiewnego tn=32stc- w sali gimnastycznej -temperatura powietrza w pomieszczeniu w sali gimnastycznej tp=20stc Zaprojektowano urządzenie wentylacyjne nawiewno-wyciągowe z odzyskiem ciepła z powietrza wentylacyjnego w połączeniu kompaktowym o następujących parametrach: -Vw= 5000m3/h; Vn = 4500m3/h-w pomieszczeniach zaplecza -dpn= 300 Pa spręŝ po stronie instalacji na nawiewie

Do nawiewu powietrza zaprojektowano przez kratki wentylacyjne dn 200 oraz kratki wywiewne z przepustnicą powietrza dn200mm 3.2. Dobór urządzenia nawiewno-wyciągowego z wymiennikiem z wymiennikiem krzyŝowym z recyrkulacją powietrza.

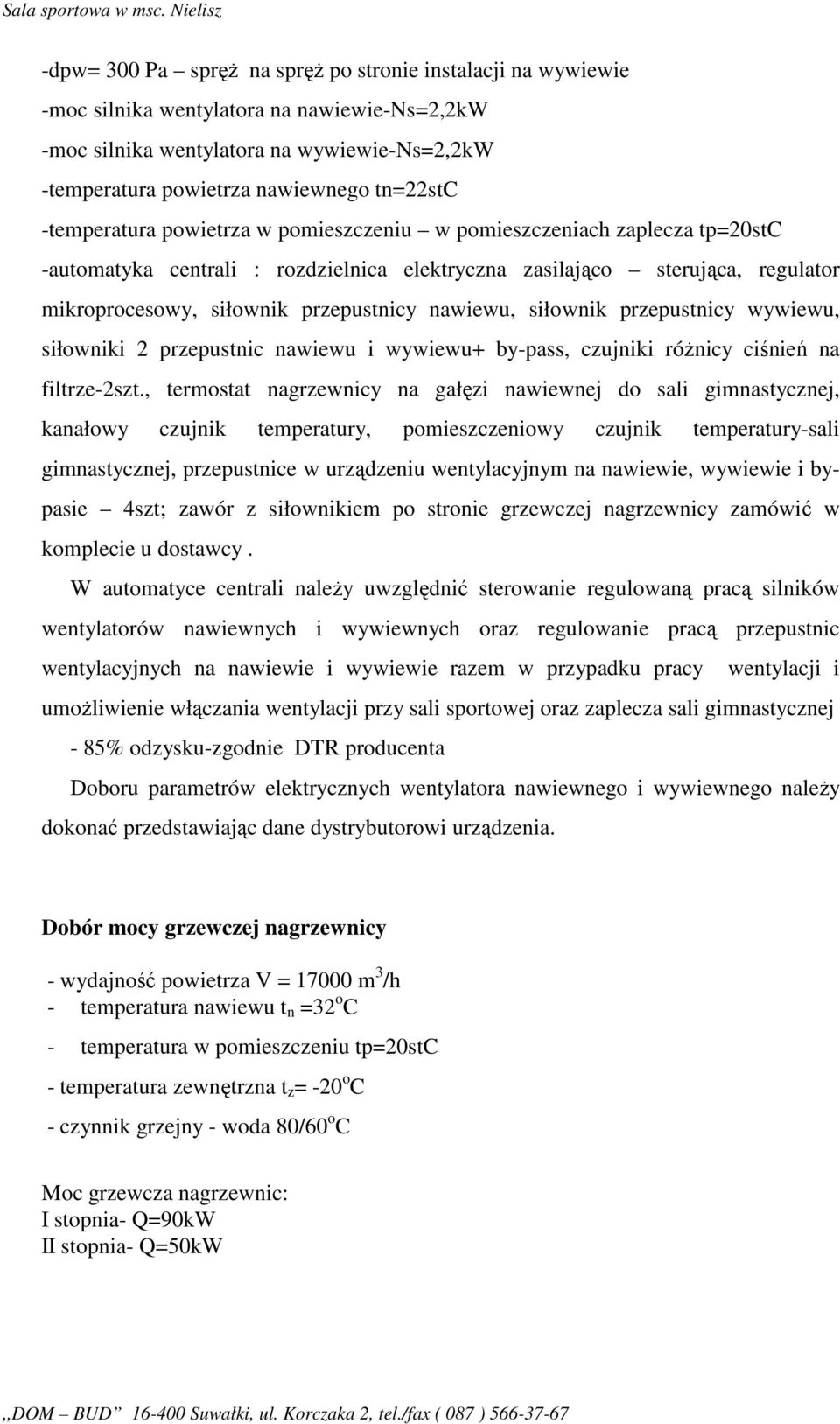

4 -dpw= 300 Pa spręŝ na spręŝ po stronie instalacji na wywiewie -moc silnika wentylatora na nawiewie-ns=2,2kw -moc silnika wentylatora na wywiewie-ns=2,2kw -temperatura powietrza nawiewnego tn=22stc -temperatura powietrza w pomieszczeniu w pomieszczeniach zaplecza tp=20stc -automatyka centrali : rozdzielnica elektryczna zasilająco sterująca, regulator mikroprocesowy, siłownik przepustnicy nawiewu, siłownik przepustnicy wywiewu, siłowniki 2 przepustnic nawiewu i wywiewu+ by-pass, czujniki róŝnicy ciśnień na filtrze-2szt., termostat nagrzewnicy na gałęzi nawiewnej do sali gimnastycznej, kanałowy czujnik temperatury, pomieszczeniowy czujnik temperatury-sali gimnastycznej, przepustnice w urządzeniu wentylacyjnym na nawiewie, wywiewie i bypasie 4szt; zawór z siłownikiem po stronie grzewczej nagrzewnicy zamówić w komplecie u dostawcy. W automatyce centrali naleŝy uwzględnić sterowanie regulowaną pracą silników wentylatorów nawiewnych i wywiewnych oraz regulowanie pracą przepustnic wentylacyjnych na nawiewie i wywiewie razem w przypadku pracy wentylacji i umoŝliwienie włączania wentylacji przy sali sportowej oraz zaplecza sali gimnastycznej - 85% odzysku-zgodnie DTR producenta Doboru parametrów elektrycznych wentylatora nawiewnego i wywiewnego naleŝy dokonać przedstawiając dane dystrybutorowi urządzenia. Dobór mocy grzewczej nagrzewnicy - wydajność powietrza V = m 3 /h - temperatura nawiewu t n =32 o C - temperatura w pomieszczeniu tp=20stc - temperatura zewnętrzna t z = -20 o C - czynnik grzejny - woda 80/60 o C Moc grzewcza nagrzewnic: I stopnia- Q=90kW II stopnia- Q=50kW

nawiewu, siłownik przepustnicy wywiewu, siłowniki 2 przepustnic nawiewu i wywiewu+ by-pass, czujniki róŝnicy ciśnień na filtrze-2szt.

5 4. Urządzenia nawiewno wywiewne - do nawiewu zaprojektowano nawiewnik sufitowy dalekiego zasięgu SDZ dn400 firmy BOVENT montowany na wys. 7,8m - do wywiewu zaprojektowano kratki wyciągowe typu ASVL montowane nad posadzką z przepustnicą powietrza -firmy ABB - centrale grzewczo-wentylacyjne z wymiennikiem n=65-85% odzysku - nagrzewnica powietrza -zamówić w komplecie z urządzeniem grzewczo-wentylacyjnym - filtry powietrza działkowe w komplecie z urządzeniami nawiewnymi - czerpnia powietrza ścienna typu A 800x630mm - wyrzutnia powietrza dachowa typu A630x630mm - połączenia kształtek wentylacyjnych na kołnierze z uszczelkami gumowymi, - tłumiki kanałowe na wlocie i wylocie powietrza - przewody wentylacyjne stalowe ocynkowane winny być izolowane otulinami z wełny mineralnej gr 50 mm i obudowane płytami gipsowo-kartonowymi prowadzone pod stropem parteru oraz sali gimnastycznej. - kanał wyciągowy z sali gimnastycznej prowadzony w posadzce murowany, ocieplony - wywiew powietrza wentylacyjnego z pomieszczeń szatni i umywalni i WC za pomocą wentylacji mechanicznej - wywiew powietrza z WC za pomocą wentylatorów DECOR Zalecenia dla wykonawcy Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru. Instalacje sanitarne. cz. II. UWAGA: Dopuszcza się zmianę urządzenia grzewczo-wentylacyjnego nawiewno-wyciągowego z odzyskiem ciepła z wymiennikiem krzyŝowy i recyrkulacją powietrza z 85% odzysku. Doboru urządzenia i automatyki powinien dokonać dostawca urządzenia po dostarczeniu schematu wentylacji.

powietrza -zamówić w komplecie z urządzeniem grzewczo-wentylacyjnym - filtry powietrza działkowe w komplecie z urządzeniami nawiewnymi - czerpnia powietrza ścienna typu A 800x630mm - wyrzutnia

6 Urządzenie wentylacyjne powyŝsze powinno posiadać izolację dźwiękochłonną podwójną czyli gr. ok. 100mm. Opracował: mgr inŝ. D. Piszczatowska

7 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Wykaz urządzeń i armatury II. CZĘŚĆ GRAFICZNA 1. Rzut piwnic 1: Rzut parteru 1: Rzut pietra 1: Przekrój A-A;B-B; C-C 1: Karat katalogowa urządzenia wentylacyjnego

Rzut piwnic 1:100 2. Rzut parteru 1:100 3.
