1 Temat: PROJEKT INSTALACJI WENTYLACJI I KLIMATYZACJI Stadium: PROJEKT BUDOWLANY Inwestor: MAŁOPOLSKI OŚRODEK DORADZTWA ROLNICZEGO Adres Inwestora: OS. XXX-V LECIA PRL 9, KARNIOWICE, BOLECHOWICE Adres inwestycji: OS. XXX-V LECIA PRL 9, KARNIOWICE, BOLECHOWICE Branża: SANITARNA Projektant: mgr inż. Justyna Zając nr upr. MAZ/0215/POOS/08 Sprawdzający: inż. Aneta Żyluk nr upr. MAZ/0220/POOS/07 Data opracowania: r. Kod projektu: PW_19/2015 SPIS TREŚCI

XXX-V LECIA PRL 9, KARNIOWICE, 32-082 BOLECHOWICE Branża: SANITARNA Projektant: mgr inż. Justyna Zając nr upr.

2 1. Podstawa opracowania Zakres opracowania Charakterystyka obiektu Instalacja wentylacji System wentylacyjny Centrale wentylacyjne nawiewno- wywiewne Wyposażenie instalacji wentylacji Zagadnienia p.poż Wymagania dotyczące instalacji Instalacja klimatyzacji Rurociągi Izolacja termiczna Instalacja odprowadzenia skroplin Wytyczne branżowe Branża elektryczna Branża budowlana... 7 SPIS RYSUNKÓW 1. Instalacja wentylacji i klimatyzacji - rzut poziomu +1 oraz fragmentu dachu 1:100 KW Podstawa opracowania - zlecenie Inwestora - projekt budowlany architektoniczny przedmiotowego obiektu - uzgodnienia międzybranżowe - aktualne normy i przepisy prawne na dzień opracowania projektu

Wytyczne branżowe... 6 6.1. Branża elektryczna... 6 7. Branża budowlana... 7 SPIS RYSUNKÓW 1. Instalacja wentylacji i klimatyzacji - rzut poziomu +1 oraz fragmentu dachu 1:100 KW 01 1.

3 2. Zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji i klimatyzacji budynku Małopolskiego Ośrodku Doradztwa Rolniczego zlokalizowanego w Karniowicach. 3. Charakterystyka obiektu Projektowana instalacja dotyczy budynku istniejącego - Małopolskiego Ośrodku Doradztwa Rolniczego, zlokalizowanego w miejscowości Karniowice na os. XXXV-lecia PRL nr 9. Budynek będzie posiadał instalację wentylacji i klimatyzacji dla sali konferencyjnej. 4. Instalacja wentylacji 4.1. System wentylacyjny Projektuje się system wentylacyjny nawiewno wywiewny dla sali konferencyjnej na poziomie +1. Przyjęto ilość osób wynoszącą 200. System N1/W1 - N1=6000[m 3 /h], W1=6000[m 3 /h], centrala wentylacyjna nawiewno wywiewna z odzyskiem ciepła Centrale wentylacyjne nawiewno- wywiewne Obróbka powietrza będzie wykonywana w centrali wentylacyjnej. Zaprojektowano centrale firmy VTS typ VS-55-R-R z nagrzewnico-chłodnicą freonową. Centrale należy zamawiać z kompletna automatyką. Centrala wyposażona będzie w wentylator nawiewny, wentylator wyciągowy, obrotowy wymiennik ciepła, filtry powietrza, nagrzewnico-chłodnicę z bezpośrednim odparowaniem na czynnik R410A. Centrala wentylacyjna zlokalizowana będzie na niższym dachu budynku, zgodnie z częścią rysunkową. Powietrze świeże pobierane będzie poprzez czerpnię zintegrowaną z centralą wentylacyjną, a następnie poprzez podgrzanie wstępne na wymienniku obrotowym i nagrzewnicy freonowej do temp ok. +22oC oraz po przejściu przez tłumik hałasu powietrze systemem izolowanych kanałów wentylacyjnych będzie doprowadzone do pomieszczenia sali konferencyjnej. Wyrzut zużytego powietrza będzie się odbywał poprzez wyrzutnię zintegrowaną z centralą wentylacyjną. Rozprowadzenie powietrza do/z pomieszczenia będzie realizowane poprzez system kanałów wentylacyjnych wykonanych z blachy ocynkowanej lub przewodami elastycznymi

Budynek będzie posiadał instalację wentylacji i klimatyzacji dla sali konferencyjnej. 4. Instalacja wentylacji 4.1.

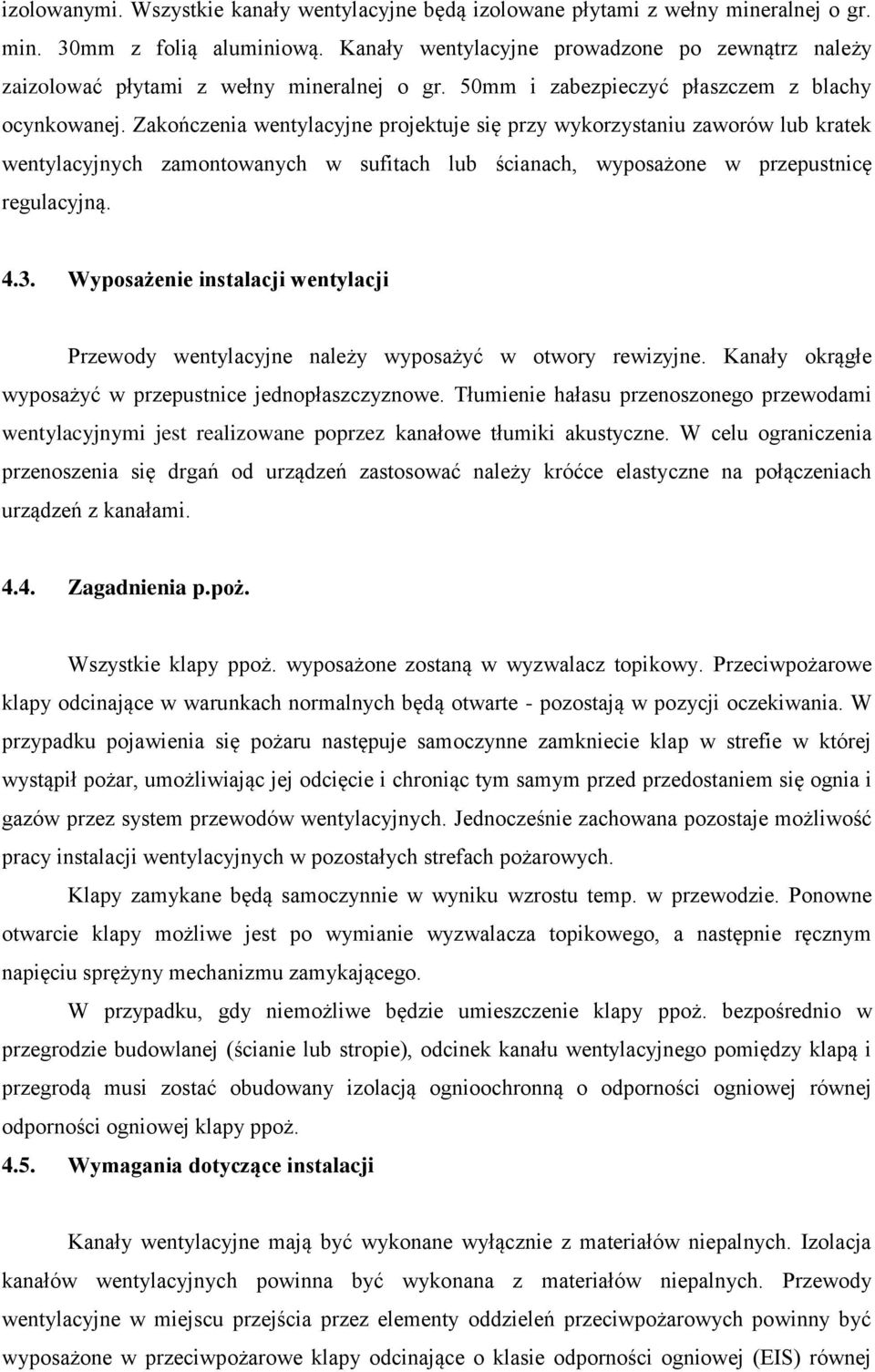

4 izolowanymi. Wszystkie kanały wentylacyjne będą izolowane płytami z wełny mineralnej o gr. min. 30mm z folią aluminiową. Kanały wentylacyjne prowadzone po zewnątrz należy zaizolować płytami z wełny mineralnej o gr. 50mm i zabezpieczyć płaszczem z blachy ocynkowanej. Zakończenia wentylacyjne projektuje się przy wykorzystaniu zaworów lub kratek wentylacyjnych zamontowanych w sufitach lub ścianach, wyposażone w przepustnicę regulacyjną Wyposażenie instalacji wentylacji Przewody wentylacyjne należy wyposażyć w otwory rewizyjne. Kanały okrągłe wyposażyć w przepustnice jednopłaszczyznowe. Tłumienie hałasu przenoszonego przewodami wentylacyjnymi jest realizowane poprzez kanałowe tłumiki akustyczne. W celu ograniczenia przenoszenia się drgań od urządzeń zastosować należy króćce elastyczne na połączeniach urządzeń z kanałami Zagadnienia p.poż. Wszystkie klapy ppoż. wyposażone zostaną w wyzwalacz topikowy. Przeciwpożarowe klapy odcinające w warunkach normalnych będą otwarte - pozostają w pozycji oczekiwania. W przypadku pojawienia się pożaru następuje samoczynne zamkniecie klap w strefie w której wystąpił pożar, umożliwiając jej odcięcie i chroniąc tym samym przed przedostaniem się ognia i gazów przez system przewodów wentylacyjnych. Jednocześnie zachowana pozostaje możliwość pracy instalacji wentylacyjnych w pozostałych strefach pożarowych. Klapy zamykane będą samoczynnie w wyniku wzrostu temp. w przewodzie. Ponowne otwarcie klapy możliwe jest po wymianie wyzwalacza topikowego, a następnie ręcznym napięciu sprężyny mechanizmu zamykającego. W przypadku, gdy niemożliwe będzie umieszczenie klapy ppoż. bezpośrednio w przegrodzie budowlanej (ścianie lub stropie), odcinek kanału wentylacyjnego pomiędzy klapą i przegrodą musi zostać obudowany izolacją ognioochronną o odporności ogniowej równej odporności ogniowej klapy ppoż Wymagania dotyczące instalacji Kanały wentylacyjne mają być wykonane wyłącznie z materiałów niepalnych. Izolacja kanałów wentylacyjnych powinna być wykonana z materiałów niepalnych. Przewody wentylacyjne w miejscu przejścia przez elementy oddzieleń przeciwpożarowych powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej (EIS) równej

Zakończenia wentylacyjne projektuje się przy wykorzystaniu zaworów lub kratek wentylacyjnych zamontowanych w sufitach lub ścianach, wyposażone w przepustnicę regulacyjną. 4.3.

5 klasie odporności ogniowej elementu oddzielenia przeciwpożarowego. W miejscach przejść kanałów wentylacyjnych przez elementy oddzieleń przeciwpożarowych zastosowano klapy odcinające o odporności ogniowej równej odporności elementu oddzielenia, wyposażone w termoelementy powodujące ich zamkniecie na skutek wysokiej temperatury. W przypadku wystąpienia pożaru wszystkie instalacje wentylacji bytowej należy wyłączyć. Po ustąpieniu pożaru można instalacje ponownie włączyć. 5. Instalacja klimatyzacji W sali konferencyjnej oraz w wybranych pomieszczeniach biurowych dla potrzeb pokrycia zysków ciepła zaprojektowano instalację klimatyzacji. Lokalizacja jednostek zgodnie z częścią rysunkową. Ponadto do schłodzenia powietrza wentylacyjnego zaprojektowano agregat skraplający typu pompa ciepła firmy Daikin. Czynnik chłodniczy R410A. Projektowana instalacja będzie pracować ze zmiennym przepływem czynnika. Zaprojektowany system będzie się składał z jednostek wewnętrznych w wykonaniu kasetonowym montowanych w suficie podwieszanym oraz w wykonaniu ściennym montowanych na ścianach Rurociągi Jednostki zewnętrzne będą połączone z jednostkami wewnętrznymi za pomocą miedzianych przewodów freonowych używanych w chłodnictwie. Projektuje się rury miedziane chłodnicze, bezszwowo ciągnione, spełniające wymagania normy PN-EN /2003, o średnicach zgodnie z częścią rysunkową. Przewody freonowe należy łączyć na lut twardy. Rury należy prowadzić w przestrzeni między stropowej. Rury będą podwieszane przy pomocy systemowych zawiesi pojedynczych lub podwójnych. Instalacje zamontować tak aby były one oddalone od siebie na odległość umożliwiającą ewentualny demontaż i założenie nowej izolacji cieplnej w razie jej uszkodzenia. Rury powinny być wyposażone fabrycznie w izolację, aby zapobiec kondensacji pary wodnej. Miejsca w których była lutowana instalacja miedziana, pozostawić nie zaizolowane do momentu wykonania prób szczelności. Wszystkie przejścia instalacji klimatyzacji przez przegrody ppoż. należy uszczelnić ogniochronnymi masami uszczelniającymi o klasie odporności ogniowej (EI) danej przegrody. Przed napełnieniem instalacji, należy przewody przedmuchać sprężonym azotem technicznym. Następnie wykonać próbę szczelności na ciśnienie 4,15MPa (próba dla samych przewodów) oraz test osuszania próżniowego. Test szczelności musi być zgodny z EN Po uzyskaniu pozytywnych prób instalację napełnić freonem R410A i przeprowadzić rozruch instalacji. Ciśnienie robocze wynosi 2,5 MPa.

termoelementy powodujące ich zamkniecie na skutek wysokiej temperatury. W przypadku wystąpienia pożaru wszystkie instalacje wentylacji bytowej należy wyłączyć.

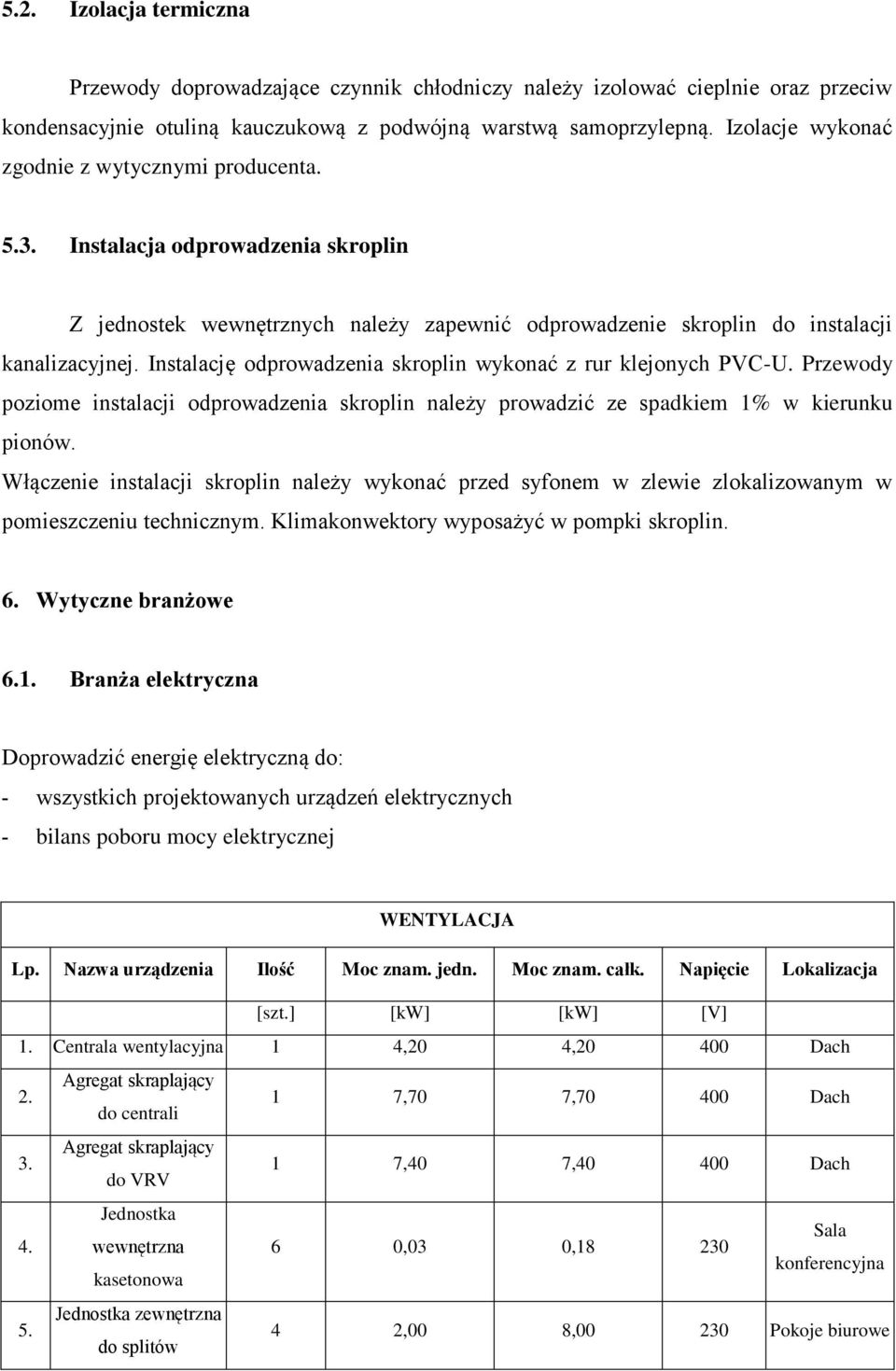

6 5.2. Izolacja termiczna Przewody doprowadzające czynnik chłodniczy należy izolować cieplnie oraz przeciw kondensacyjnie otuliną kauczukową z podwójną warstwą samoprzylepną. Izolacje wykonać zgodnie z wytycznymi producenta Instalacja odprowadzenia skroplin Z jednostek wewnętrznych należy zapewnić odprowadzenie skroplin do instalacji kanalizacyjnej. Instalację odprowadzenia skroplin wykonać z rur klejonych PVC-U. Przewody poziome instalacji odprowadzenia skroplin należy prowadzić ze spadkiem 1% w kierunku pionów. Włączenie instalacji skroplin należy wykonać przed syfonem w zlewie zlokalizowanym w pomieszczeniu technicznym. Klimakonwektory wyposażyć w pompki skroplin. 6. Wytyczne branżowe 6.1. Branża elektryczna Doprowadzić energię elektryczną do: - wszystkich projektowanych urządzeń elektrycznych - bilans poboru mocy elektrycznej WENTYLACJA Lp. Nazwa urządzenia Ilość Moc znam. jedn. Moc znam. całk. Napięcie Lokalizacja [szt.] [kw] [kw] [V] 1. Centrala wentylacyjna 1 4,20 4, Dach 2. Agregat skraplający do centrali 1 7,70 7, Dach 3. Agregat skraplający do VRV 1 7,40 7, Dach 4. Jednostka Sala wewnętrzna 6 0,03 0, konferencyjna kasetonowa 5. Jednostka zewnętrzna do splitów 4 2,00 8, Pokoje biurowe

Instalację odprowadzenia skroplin wykonać z rur klejonych PVC-U. Przewody poziome instalacji odprowadzenia skroplin należy prowadzić ze spadkiem 1% w kierunku pionów.

7 7. Branża budowlana Należy uwzględnić: - otwory w stropach i ścianach dla przejść kanałów wentylacyjnych, i rurociągów grzewczych - konstrukcję wsporczą dla centrali wentylacyjnej i agregatów skraplających - do wszystkich urządzeń, elementów regulacyjnych, wpięć poszczególnych instalacji do systemów ogólnych budynku itp. należy zapewnić dostęp rewizyjny. Opracował: mgr inż. Justyna Zając nr upr. MAZ/0215/PQOS/Q8

skraplających - do wszystkich urządzeń, elementów regulacyjnych, wpięć poszczególnych instalacji do
