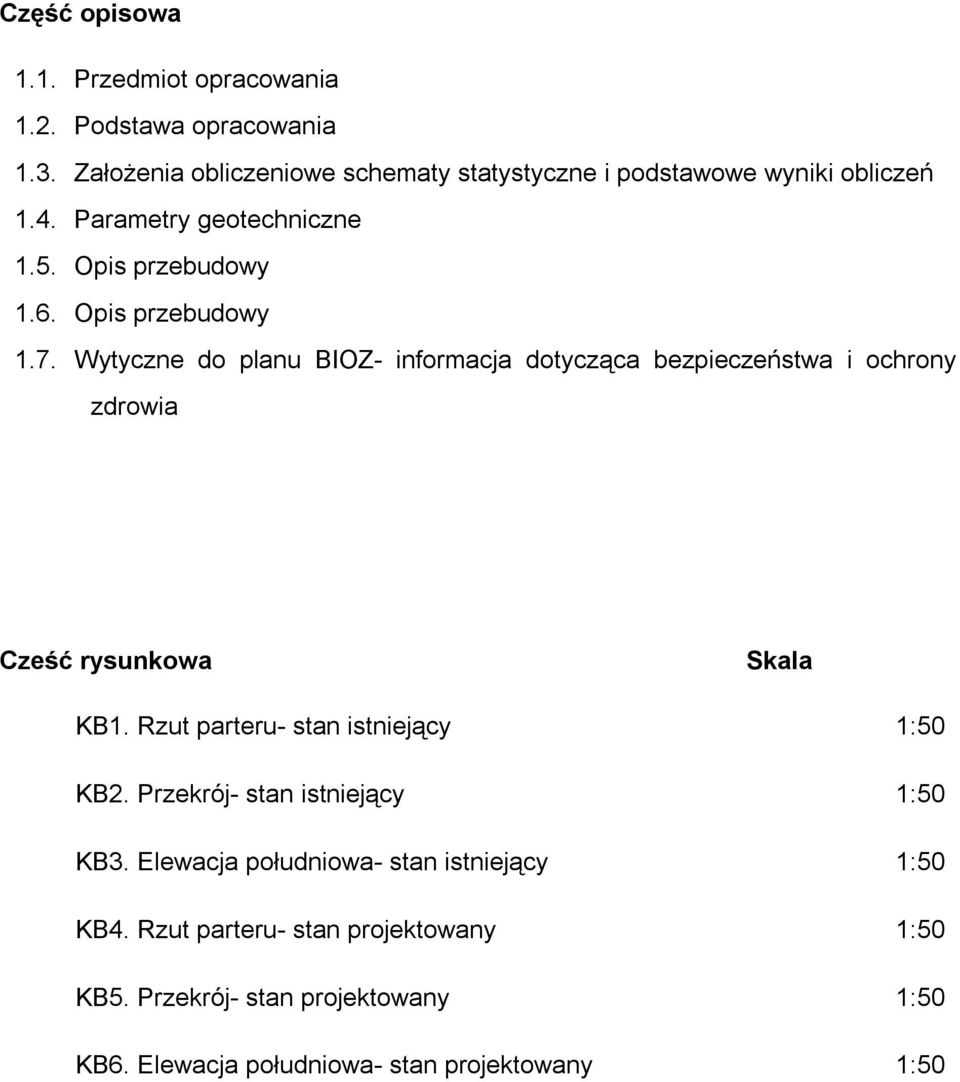

1 Część opisowa 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Założenia obliczeniowe schematy statystyczne i podstawowe wyniki obliczeń 1.4. Parametry geotechniczne 1.5. Opis przebudowy 1.6. Opis przebudowy 1.7. Wytyczne do planu BIOZ- informacja dotycząca bezpieczeństwa i ochrony zdrowia Cześć rysunkowa Skala KB1. Rzut parteru- stan istniejący 1:50 KB2. Przekrój- stan istniejący 1:50 KB3. Elewacja południowa- stan istniejący 1:50 KB4. Rzut parteru- stan projektowany 1:50 KB5. Przekrój- stan projektowany 1:50 KB6. Elewacja południowa- stan projektowany 1:50

Opis przebudowy 1.7. Wytyczne do planu BIOZ- informacja dotycząca bezpieczeństwa i ochrony zdrowia Cześć rysunkowa Skala KB1.

2 Opis przebudowy część konstrukcyjna 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt konstrukcyjny przebudowy piwnicy budynku na potrzeby instalacji urządzeń kotłowni. Niniejsze opracowanie stanowi integralną część wielobranżowego Projektu Budowlanego i zostało wykonane zgodnie z wymaganym zakresem, określonym w Rozporządzeniu Ministra Infrastruktury z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U poz.462). Dokumentacja stanowi podstawę do uzyskania decyzji o zatwierdzeniu projektu budowlanego i uzyskaniu pozwolenia na budowę Podstawa opracowania - Aktualnie obowiązujące normy i przepisy budowlane : PN-EN Obciążenie wiatrem. PN-EN PN-82/B PN-82/B PN-82/B PN-B-03002:1999 projektowanie. PN-02/B PN-90/B PN-81/B Obciążenie śniegiem. - Obciążenia stałe. - Obciążenia budowli. - Obciążenia budowli. Obciążenia zmienne technologiczne i montażowe. - Konstrukcje murowe niezbrojone. Obliczenia statyczne i - Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - Konstrukcje stalowe. Obliczenia statyczne i projektowanie. - Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych.

kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. 2112. poz.462).

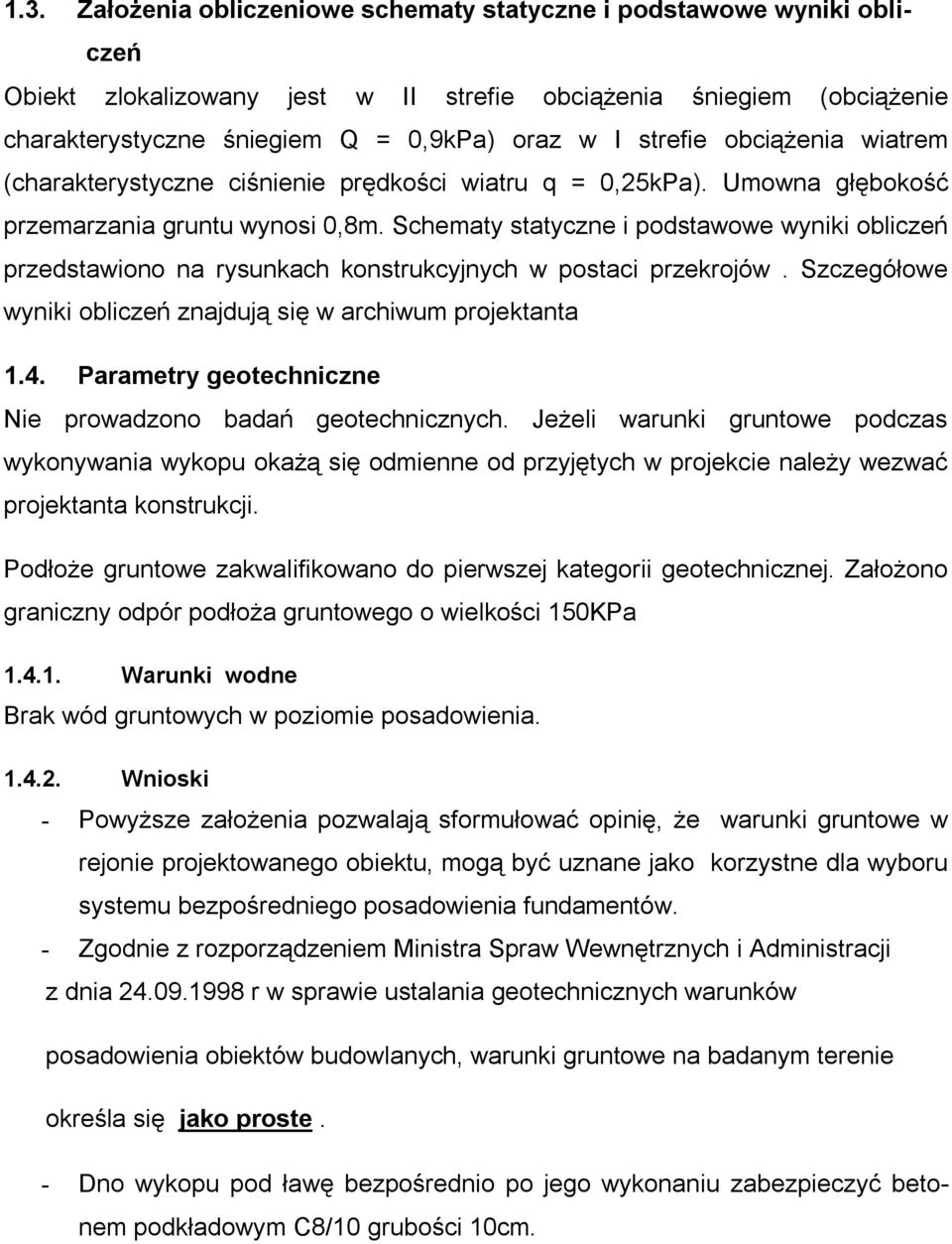

3 1.3. Założenia obliczeniowe schematy statyczne i podstawowe wyniki obliczeń Obiekt zlokalizowany jest w II strefie obciążenia śniegiem (obciążenie charakterystyczne śniegiem Q = 0,9kPa) oraz w I strefie obciążenia wiatrem (charakterystyczne ciśnienie prędkości wiatru q = 0,25kPa). Umowna głębokość przemarzania gruntu wynosi 0,8m. Schematy statyczne i podstawowe wyniki obliczeń przedstawiono na rysunkach konstrukcyjnych w postaci przekrojów. Szczegółowe wyniki obliczeń znajdują się w archiwum projektanta 1.4. Parametry geotechniczne Nie prowadzono badań geotechnicznych. Jeżeli warunki gruntowe podczas wykonywania wykopu okażą się odmienne od przyjętych w projekcie należy wezwać projektanta konstrukcji. Podłoże gruntowe zakwalifikowano do pierwszej kategorii geotechnicznej. Założono graniczny odpór podłoża gruntowego o wielkości 150KPa Warunki wodne Brak wód gruntowych w poziomie posadowienia Wnioski - Powyższe założenia pozwalają sformułować opinię, że warunki gruntowe w rejonie projektowanego obiektu, mogą być uznane jako korzystne dla wyboru systemu bezpośredniego posadowienia fundamentów. - Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, warunki gruntowe na badanym terenie określa się jako proste. - Dno wykopu pod ławę bezpośrednio po jego wykonaniu zabezpieczyć betonem podkładowym C8/10 grubości 10cm.

Schematy statyczne i podstawowe wyniki obliczeń przedstawiono na rysunkach konstrukcyjnych w postaci przekrojów. Szczegółowe wyniki obliczeń znajdują się w archiwum projektanta 1.4.

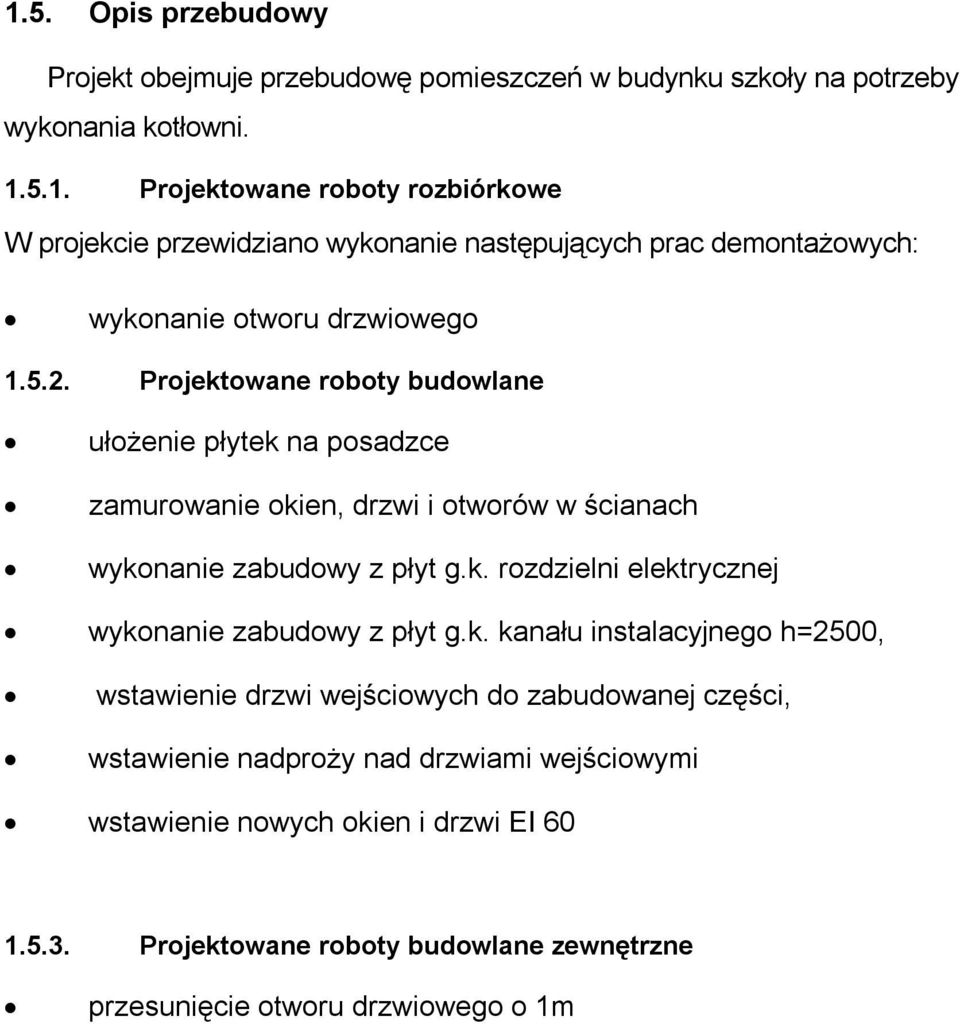

4 1.5. Opis przebudowy Projekt obejmuje przebudowę pomieszczeń w budynku szkoły na potrzeby wykonania kotłowni Projektowane roboty rozbiórkowe W projekcie przewidziano wykonanie następujących prac demontażowych: wykonanie otworu drzwiowego Projektowane roboty budowlane ułożenie płytek na posadzce zamurowanie okien, drzwi i otworów w ścianach wykonanie zabudowy z płyt g.k. rozdzielni elektrycznej wykonanie zabudowy z płyt g.k. kanału instalacyjnego h=2500, wstawienie drzwi wejściowych do zabudowanej części, wstawienie nadproży nad drzwiami wejściowymi wstawienie nowych okien i drzwi EI Projektowane roboty budowlane zewnętrzne przesunięcie otworu drzwiowego o 1m

k. kanału instalacyjnego h=2500, wstawienie drzwi wejściowych do zabudowanej części, wstawienie nadproży nad drzwiami wejściowymi wstawienie nowych okien i drzwi EI 60 1.5.3.

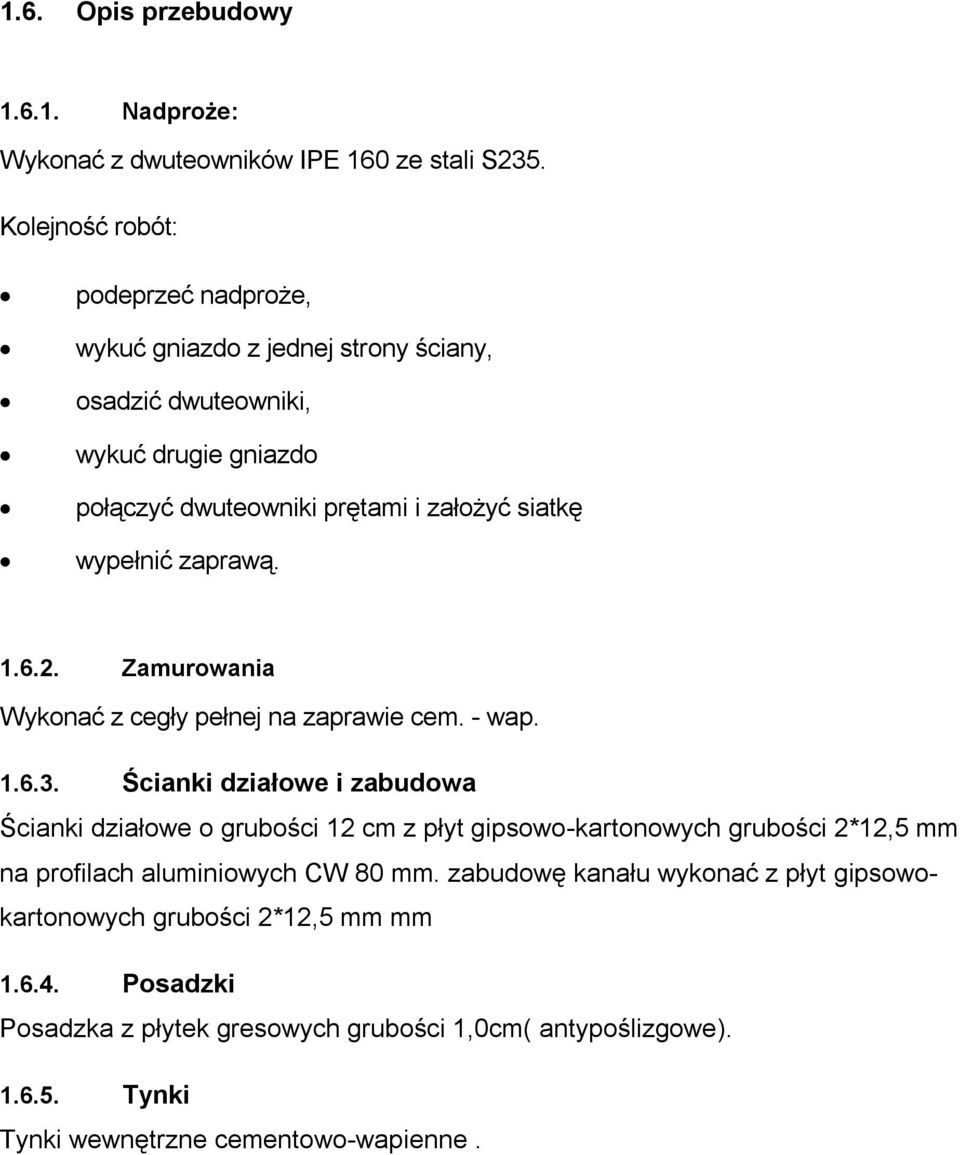

5 1.6. Opis przebudowy Nadproże: Wykonać z dwuteowników IPE 160 ze stali S235. Kolejność robót: podeprzeć nadproże, wykuć gniazdo z jednej strony ściany, osadzić dwuteowniki, wykuć drugie gniazdo połączyć dwuteowniki prętami i założyć siatkę wypełnić zaprawą Zamurowania Wykonać z cegły pełnej na zaprawie cem. - wap Ścianki działowe i zabudowa Ścianki działowe o grubości 12 cm z płyt gipsowo-kartonowych grubości 2*12,5 mm na profilach aluminiowych CW 80 mm. zabudowę kanału wykonać z płyt gipsowokartonowych grubości 2*12,5 mm mm Posadzki Posadzka z płytek gresowych grubości 1,0cm( antypoślizgowe) Tynki Tynki wewnętrzne cementowo-wapienne.

wypełnić zaprawą. 1.6.2. Zamurowania Wykonać z cegły pełnej na zaprawie cem. - wap. 1.6.3.

6 1.7. Wytyczne do planu BIOZ - informacja dotycząca bezpieczeństwa i ochrony zdrowia Kierownik budowy (lub WYKONAWCA) obowiązany jest sporządzić przed rozpoczęciem budowy plan bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego oraz warunki prowadzenia robót budowlanych. Podstawa prawna sporządzenia planu bioz jest art. 21a Prawa Budowlanego ( Dz.U.nr 151, poz. 1256) Oznakowanie Teren budowy oznakowany będzie tablicą informacyjną zgodnie z Prawem Budowlanym Zagospodarowanie placu budowy W trakcie wykonywania robót na zewnątrz obiektu, teren wokół obiektu wydzielić, oznakować i zabezpieczyć przed dostępem osób nie zatrudnionych na budowie Prace na wysokości Do pracy na wysokości mogą być skierowani wyłącznie pracownicy, którym stan zdrowia pozwala pracować na wysokości. Pracowników skierowanych do pracy na wysokości należy wyposażyć w uprzęże ochronne przeznaczone do pracy na wysokości. Każdy z pracowników po wyjściu na dach i przed przystąpieniem do pracy zobowiązany jest przypiąć swoją uprząż ochronną za pomocą liny asekuracyjnej do stałych elementów konstrukcyjnych wskazanych przez kierującego pracami budowlanymi. Wszystkie narzędzia powinny być wyposażone w opaski zabezpieczające je przed upadkiem z dachu w przypadku ich wypuszczenia z ręki. Wszyscy pracownicy zobowiązani są do zakładania opasek zabezpieczających narzędzia przed upadkiem z chwilą przystąpienia do pracy. Wszystkie narzędzia przeznaczone do pracy na dachu oraz wszystkie elementy zabezpieczające pracowników przed upadkiem z dachu mogą być dopuszczone do użytkowania po dokonaniu ich odbioru przez nadzór techniczny, potwierdzony wpisem do dziennika budowy Podstawowe zagadnienia BHP

1. Oznakowanie Teren budowy oznakowany będzie tablicą informacyjną zgodnie z Prawem Budowlanym. 1.7.2.

7 Każdy pracownik przed dopuszczeniem do pracy powinien być przeszkolony w zakresie bezpieczeństwa i higieny pracy. Nie wolno dopuścić do pracy pracownika nie posiadającego odpowiednich kwalifikacji lub potrzebnych umiejętności do jej wykonania. Na terenie objętym prowadzeniem prac budowlanych należy przygotować apteczkę pierwszej pomocy i powiadomić pracowników o miejscu jej przechowywania Transport i składowanie materiałów na terenie budowy Na budowie należy zwrócić dużą uwagę na właściwą organizację ręcznych prac transportowych. Przy transporcie materiałów rozbiórkowych należy stosować wyposażenie zabezpieczające teren budowy przed zasypywaniem resztkami tych materiałów i odpadami Ochrona przeciwpożarowa Wykonawca jest zobowiązany do przestrzegania przepisów ochrony przeciwpożarowej, a w tym: przeszkolenia pracowników w zakresie ochrony przeciwpożarowej, wyznaczenia konkretnym pracownikom zadań do wykonania w przypadku pożaru, utrzymywania sprawnych urządzeń gaśniczych, właściwego magazynowania materiałów łatwopalnych itp. czytelnego oznaczenia dróg ewakuacyjnych, ustalenia lokalizacji głównego wyłącznika prądu oraz zapewnienia pracownikom możliwości szybkiego wyłączenia prądu, określenia miejsca lokalizacji najbliższego punktu poboru wody zewnętrznej i wewnętrznej; zgromadzenia na czas prowadzenia prac budowlanych odpowiedniego zapasu doraźnych materiałów gaśniczych (przynajmniej: 2 gaśnice proszkowe 4 kg, 2 wiadra z piaskiem, 2 koce gaśnicze), prowadzenia wszelkich prac z użyciem otwartego ognia ze szczególną ostrożnością, w obecności osoby wyznaczonej do obserwowania stanu elementów budowlanych w pobliżu miejsca pracy oraz ochrony przeciwpożarowej; zgromadzenia w pobliżu miejsca prowadzenia prac z użyciem otwartego ognia wyposażenia przeznaczonego do doraźnego gaszenia ognia (gaśnica proszkowa, wiadro z piaskiem, koc gaśniczy),

Na terenie objętym prowadzeniem prac budowlanych należy przygotować apteczkę pierwszej pomocy i powiadomić pracowników o miejscu jej przechowywania. 1.7.5.

8 codziennie po zakończeniu prac należy skontrolować teren prowadzenia robót budowlanych w poszukiwaniu ewentualnych źródeł ognia Odpowiedzialność wykonawcy Wykonawca jest odpowiedzialny za wszelkie straty powstałe wskutek niewłaściwego wykonywania przez pracowników wykonawcy lub podwykonawcy prac remontowych oraz pożaru będącego rezultatem niewłaściwie prowadzonych robót budowlanych, a także wynikłych wskutek nieprawidłowego posługiwania się materiałami, urządzeniami i pojazdami budowlanymi.

7. Odpowiedzialność wykonawcy Wykonawca jest odpowiedzialny za wszelkie straty powstałe wskutek niewłaściwego wykonywania
