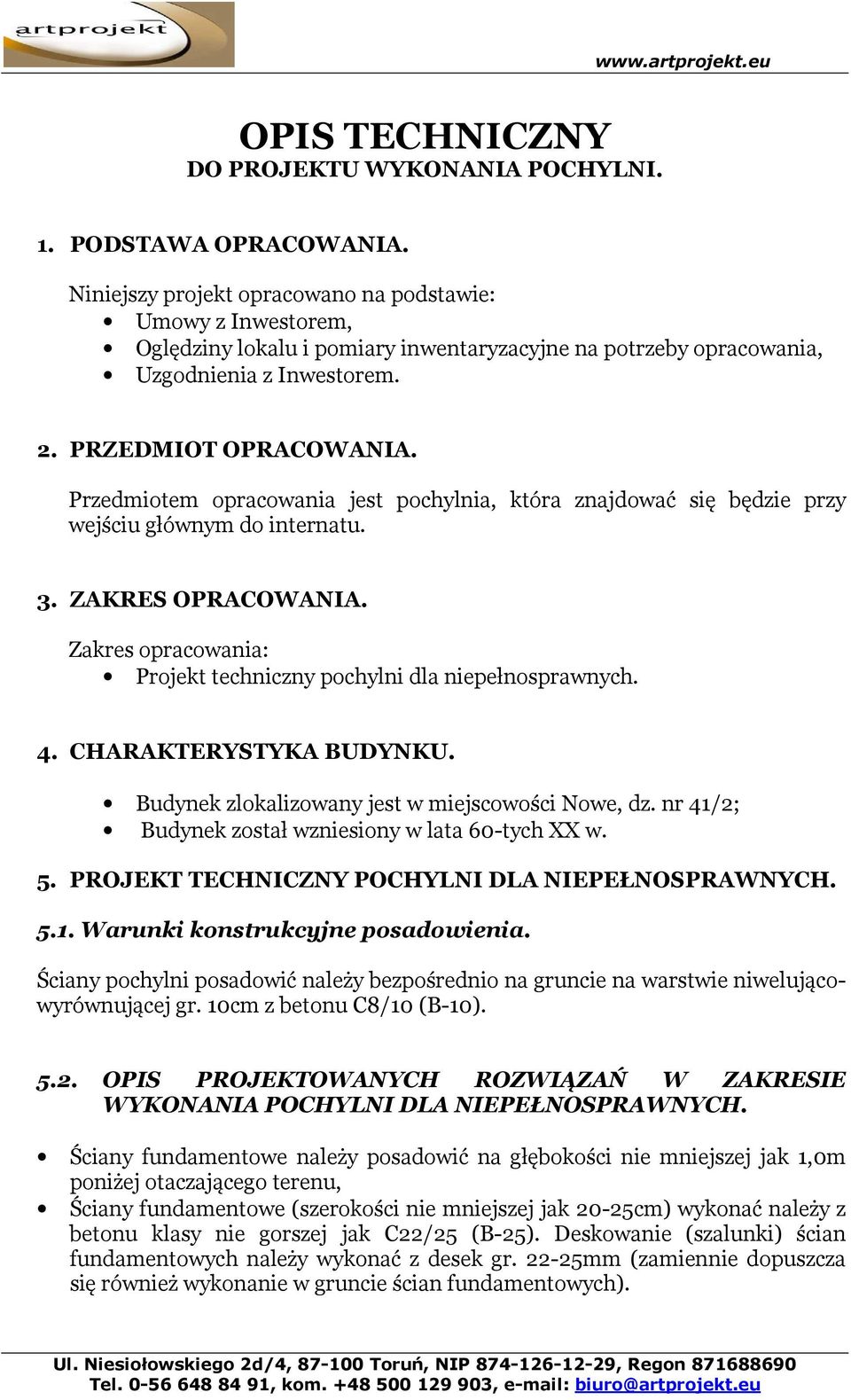

1 OPIS TECHNICZNY DO PROJEKTU WYKONANIA POCHYLNI. 1. PODSTAWA OPRACOWANIA. Niniejszy projekt opracowano na podstawie: Umowy z Inwestorem, Oględziny lokalu i pomiary inwentaryzacyjne na potrzeby opracowania, Uzgodnienia z Inwestorem. 2. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest pochylnia, która znajdować się będzie przy wejściu głównym do internatu. 3. ZAKRES OPRACOWANIA. Zakres opracowania: Projekt techniczny pochylni dla niepełnosprawnych. 4. CHARAKTERYSTYKA BUDYNKU. Budynek zlokalizowany jest w miejscowości Nowe, dz. nr 41/2; Budynek został wzniesiony w lata 60-tych XX w. 5. PROJEKT TECHNICZNY POCHYLNI DLA NIEPEŁNOSPRAWNYCH Warunki konstrukcyjne posadowienia. Ściany pochylni posadowić należy bezpośrednio na gruncie na warstwie niwelującowyrównującej gr. 10cm z betonu C8/10 (B-10) OPIS PROJEKTOWANYCH ROZWIĄZAŃ W ZAKRESIE WYKONANIA POCHYLNI DLA NIEPEŁNOSPRAWNYCH. Ściany fundamentowe należy posadowić na głębokości nie mniejszej jak 1,0m poniżej otaczającego terenu, Ściany fundamentowe (szerokości nie mniejszej jak 20-25cm) wykonać należy z betonu klasy nie gorszej jak C22/25 (B-25). Deskowanie (szalunki) ścian fundamentowych należy wykonać z desek gr mm (zamiennie dopuszcza się również wykonanie w gruncie ścian fundamentowych). Ul. Niesiołowskiego 2d/4, Toruń, NIP , Regon Tel , kom , biuro@artprojekt.eu

2 Po usunięciu deskowania należy wykonać izolację pionową w postaci dwóch warstw masy typu Dysperbit; Ściany powyżej terenu wykonać należy z bloczków betonowych o wym. 38x25x14cm na zaprawie cementowej 7 MPa, Część wystającą ponad poziom terenu należy otynkować zaprawą cementowowapienną, a następnie 2-krotnie pomalować farbą silikatową we wskazanym kolorze przez Inwestora, Podkład pod posadzkę pochylni należy wykonać z pospółki (ziarna o średnicy 0-63mm) gr. nie mniejszej jak 20cm po zagęszczeniu, Podkład betonowy wykonać należy z betonu klasy nie gorszej jak C12/15 (B-15), gr. nie mniejszej jak 10cm z dodatkiem mikrozbrojenia w postaci włókien polipropylenowych np. Fibre Mix, Po wykonaniu podkładu należy wykonać izolację poziomą w postaci papy zgrzewalnej modyfikowanej SBS gr. nie mniejszej jak 4,0mm wraz z gruntowaniem podłoża preparatem bitumicznym, Powierzchnię należy wykończyć kostka betonową gr. 6 w kolorze czerwonym na podsypce piaskowo-cementowej gr. 12cm po zagęszczeniu (podsypkę piaskowo - cementową układamy na izolacji z papy zgrzewalnej), Dolna część pochyli powinna mieć szerokość nie mniejszą jak 1,20m, Dolny krawężnik powinien się znajdować na wys. nie mniejszej jak 7,0cm nad poziomem posadzki pochylni, Słupki balustrady wykonane ze stali nierdzewnej o średnicy 50mm i gr. 3,2mm powinny mieć wysokość nie mniejszą jak 1,10m, Poręcze powinny znajdować się po obu stronach pochyli w dwóch poziomach: pierwsza na wys. 75cm, druga na wys. 90cm od poziomu posadzki, Odległość między poręczami znajdujących się po obu stronach pochylni powinna wynosić od 1,0 do 1,10m; Poręcze pochylni należy wykonać ze stali nierdzewnej o średnicy 50 x 3,2mm. Okładzina schodów i podestu należy wykonać z płytek gresowych antypoślizgowych na zaprawie klejowej np. Ceresit CM-17, zaprawa do spoinowania np. typu Ceresit CE-40, Dodatkowo należy wyłożyć nową kostkę brukową (gr. 6cm w kolorze czerwonym) przed pochylnią w ilości ok. 25m KOLORYSTYKA. Elementy surowe należy otynkować (bloczki betonowe), a następnie pomalować dwukrotnie farbą silikatową w kolorze uzgodnionym z Inwestorem. Należy przyjąć do wyceny II grupę cenową. Kolor i rodzaj płytek gresowych należy uzgodnić z Inwestorem należy przyjąć: KLASA ŚCIERALNOŚCI IV, STOPIEŃ ANTYPOŚLIZGOWOŚCI R13 Kostka betonowa gr. 6cm kolor czerwony.

3 6. INFORMACJA W ZAKRESIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA Lokalizacja inwestycji: Nowe (86-170), dz. nr 41/2; 6.2. Inwestor: Zespół Szkół Ponadgimnazjalnych, ul. Myśliwska 1, Nowe, 6.3. Projektanci: Jan Leżuchowski 6.4. Podstawa prawna: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. Nr 120 poz Zakres projektowanych robót obejmuje: Wykonanie pochylni dla niepełnosprawnych 6.6. Obiekty istniejące w obrębie prowadzonej inwestycji: W bezpośrednim sąsiedztwie znajdują się inne zabudowania Zagrożenia występujące podczas realizacji inwestycji: Prace ziemne (do 1,0m głębokości) możliwość wpadnięcia do wykopu, Zrzucenie narzędzi, sprzętu lub materiałów budowlanych na ciągi komunikacyjne z wysokości, 6.8. Instruktaż pracowników: Pracownicy powinni posiadać aktualne dopuszczenia i badania lekarskie do prowadzonych prac, Wszyscy pracownicy zatrudnieni przy pracach powinni być przystąpieniem do robót przeszkoleni w zakresie BHP, Przed przystąpieniem do prac montażowych i budowlanych na wysokości należy sprawdzić stan techniczny konstrukcji i urządzeń, na których będą one wykonywane w tym ich stabilność, wytrzymałość, na przewidywane obciążenia oraz zabezpieczenie przed nieprzewidzianą zmianą położenia,

4 Należy zwrócić uwagę na zachowanie ostrożności przy prowadzonych robotach budowlanych, tak, aby elementy istniejącego obiektu nie uległy uszkodzeniu lub zniszczeniu Zabezpieczenie placu budowy: W trakcie wykonywania prac występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed dostępem osób postronnych, Materiały transportowane zabezpieczyć przed pyleniem i roznoszeniem po terenie, Miejsce prowadzonych prac wydzielić i ogrodzić taśmą zabezpieczającą Zabezpieczenie placu budowy: W trakcie prac budynek lokal nie będzie użytkowany, W trakcie wykonywania prac występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed dostępem osób postronnych, Materiały transportowane zabezpieczyć przed pyleniem i roznoszeniem po terenie, Miejsce prowadzonych prac wydzielić i ogrodzić taśmą zabezpieczającą Osoba odpowiedzialna za opracowanie planu BIOZ na budowie: Zgodnie z postanowieniami w/w ustawy osoba przejmująca obowiązki Kierownika Budowy jest zobowiązana do opracowania planu BIOZ przed rozpoczęciem budowy i umieszczeniem go w widocznym i dostępnym miejscu. Opracował: Jan Leżuchowski
