1 Z.P.H.U. Usługi Budowlane Janusz Lipiec Bychawa u. Roweckiego 16 Tel TERMOMODERNIZACJA I REMONT Lecznicy Weterynaryjnej w miejscowości Jabłonna Majątek Roboty remontowe Lokalizacja: Jabłonna Majątek 25 Działka nr 282/1 Inwestor : Gmina Jabłonna Jabłonna Opracował: Janusz Lipiec Upr. Bud. Nr 66/Lb/87 Marzec 2015 r.

Jabłonna Majątek Roboty remontowe Lokalizacja: Jabłonna Majątek 25 Działka nr 282/1

2 Spis zawartości opracowania: 1. Kserokopie uprawnień budowlanych i zaświadczeń autora opracowania, str Mapa sytuacyjna, str Opis stanu technicznego istniejącego budynku na działce nr geod. 282/1 w miejscowości Jabłonna Majątek, str Zakresu projektowanych prac remontowych budynku. str Opis prac remontowych zewnętrznych. str Informacja dotycząca bezpieczeństwa i ochrony zdrowia, str Rysunki elewacji oraz dachu budynku na działce nr geod. 282/1 w miejscowości Jabłonna Majątek. Str

Zakresu projektowanych prac remontowych budynku. str. 7 5. Opis prac remontowych zewnętrznych. str. 8-9 6.

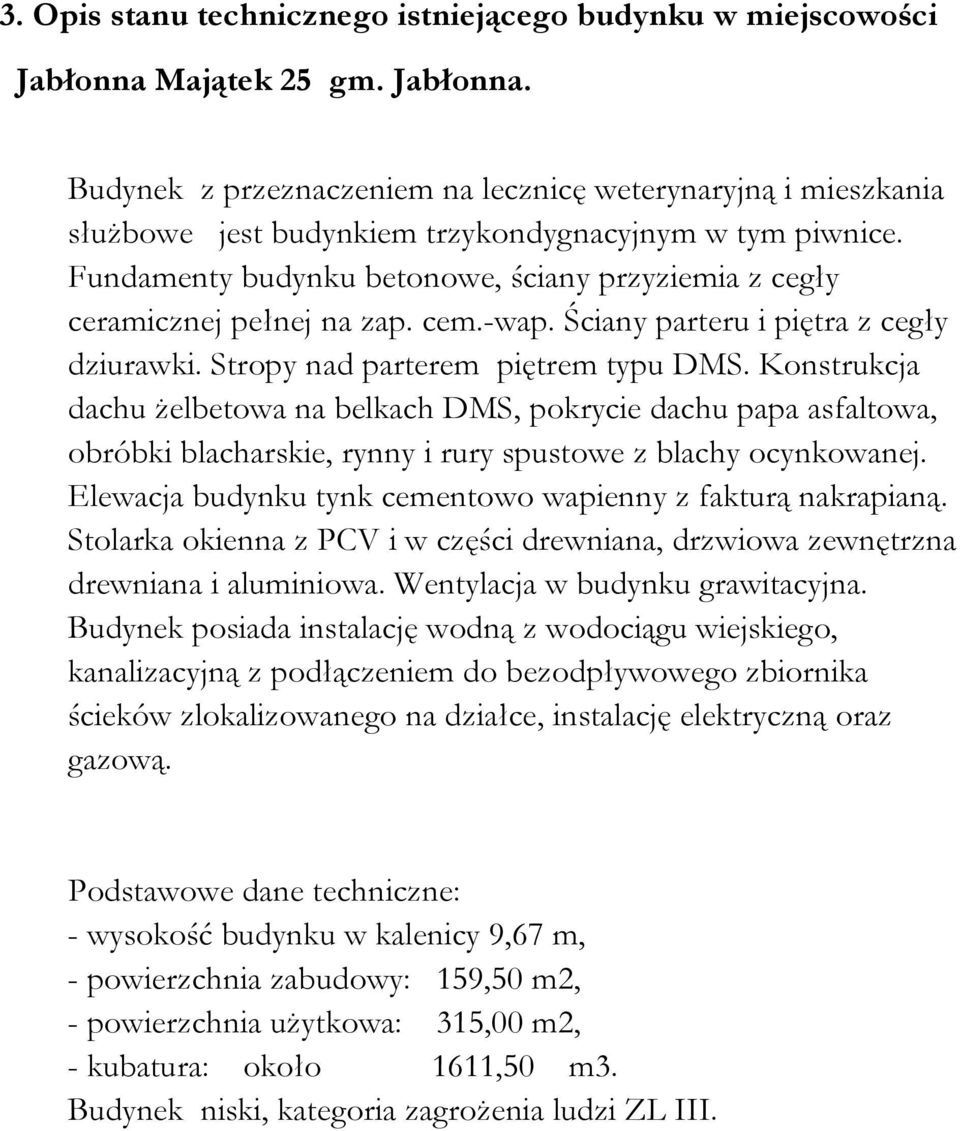

3 3. Opis stanu technicznego istniejącego budynku w miejscowości Jabłonna Majątek 25 gm. Jabłonna. Budynek z przeznaczeniem na lecznicę weterynaryjną i mieszkania służbowe jest budynkiem trzykondygnacyjnym w tym piwnice. Fundamenty budynku betonowe, ściany przyziemia z cegły ceramicznej pełnej na zap. cem.-wap. Ściany parteru i piętra z cegły dziurawki. Stropy nad parterem piętrem typu DMS. Konstrukcja dachu żelbetowa na belkach DMS, pokrycie dachu papa asfaltowa, obróbki blacharskie, rynny i rury spustowe z blachy ocynkowanej. Elewacja budynku tynk cementowo wapienny z fakturą nakrapianą. Stolarka okienna z PCV i w części drewniana, drzwiowa zewnętrzna drewniana i aluminiowa. Wentylacja w budynku grawitacyjna. Budynek posiada instalację wodną z wodociągu wiejskiego, kanalizacyjną z podłączeniem do bezodpływowego zbiornika ścieków zlokalizowanego na działce, instalację elektryczną oraz gazową. Podstawowe dane techniczne: - wysokość budynku w kalenicy 9,67 m, - powierzchnia zabudowy: 159,50 m2, - powierzchnia użytkowa: 315,00 m2, - kubatura: około 1611,50 m3. Budynek niski, kategoria zagrożenia ludzi ZL III.

Konstrukcja dachu żelbetowa na belkach DMS, pokrycie dachu papa asfaltowa, obróbki blacharskie, rynny i rury spustowe z blachy ocynkowanej.

4 4. Zakresu projektowanych prac remontowych budynku. - wykonanie ocieplenia ścian zewnętrznych z wykonaniem wyprawy elewacyjnej, - wymiana pozostałej stolarki okiennej drewnianej na stolarkę z PCV, drzwi wejściowych na aluminiowe z profilu ciepłego, - wykonanie izolacji cieplnej stropu nad ostatnią kondygnacją ze styropianu gr 18 cm., - wykonanie pokrycia dachu z 2 warstw papy termozgrzewalnej, - wymiana obróbek blacharskich, rynien i rur spustowych, - remont instalacji odgromowej, - wykonanie izolacji przeciwwilgociowej i cieplnej ścian piwnic z płyt styrodurowych, - remont opaski odwadniającej, - wymiana rur przyłącznych i zaworów grzejnikowych w instalacji c.o.

aluminiowe z profilu ciepłego, - wykonanie izolacji cieplnej stropu nad ostatnią kondygnacją ze styropianu gr 18 cm.

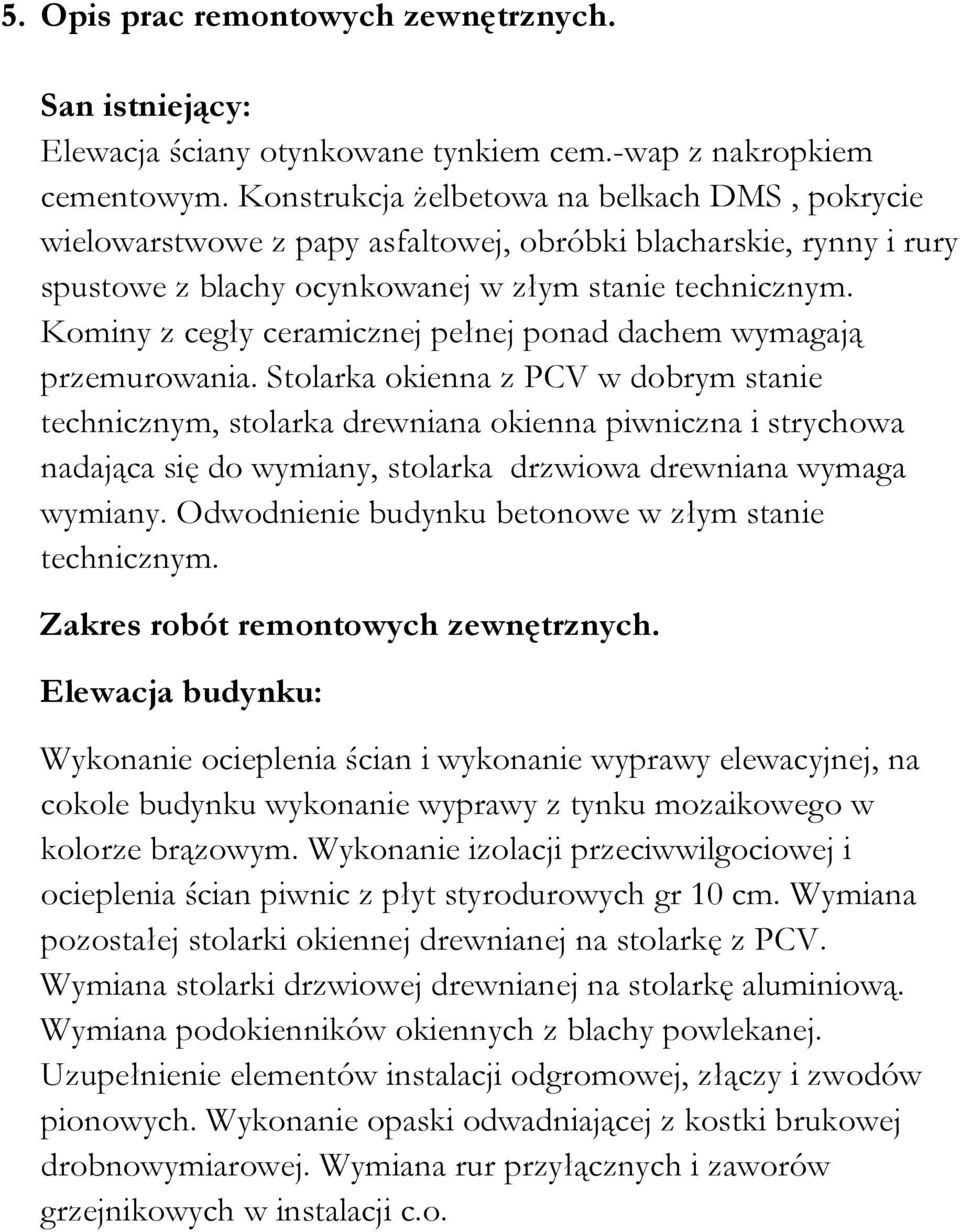

5 5. Opis prac remontowych zewnętrznych. San istniejący: Elewacja ściany otynkowane tynkiem cem.-wap z nakropkiem cementowym. Konstrukcja żelbetowa na belkach DMS, pokrycie wielowarstwowe z papy asfaltowej, obróbki blacharskie, rynny i rury spustowe z blachy ocynkowanej w złym stanie technicznym. Kominy z cegły ceramicznej pełnej ponad dachem wymagają przemurowania. Stolarka okienna z PCV w dobrym stanie technicznym, stolarka drewniana okienna piwniczna i strychowa nadająca się do wymiany, stolarka drzwiowa drewniana wymaga wymiany. Odwodnienie budynku betonowe w złym stanie technicznym. Zakres robót remontowych zewnętrznych. Elewacja budynku: Wykonanie ocieplenia ścian i wykonanie wyprawy elewacyjnej, na cokole budynku wykonanie wyprawy z tynku mozaikowego w kolorze brązowym. Wykonanie izolacji przeciwwilgociowej i ocieplenia ścian piwnic z płyt styrodurowych gr 10 cm. Wymiana pozostałej stolarki okiennej drewnianej na stolarkę z PCV. Wymiana stolarki drzwiowej drewnianej na stolarkę aluminiową. Wymiana podokienników okiennych z blachy powlekanej. Uzupełnienie elementów instalacji odgromowej, złączy i zwodów pionowych. Wykonanie opaski odwadniającej z kostki brukowej drobnowymiarowej. Wymiana rur przyłącznych i zaworów grzejnikowych w instalacji c.o.

Kominy z cegły ceramicznej pełnej ponad dachem wymagają przemurowania.

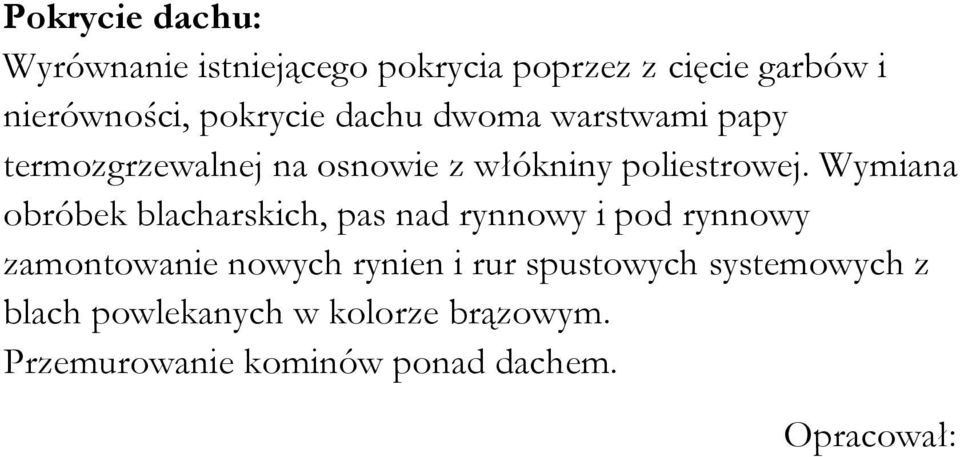

6 Pokrycie dachu: Wyrównanie istniejącego pokrycia poprzez z cięcie garbów i nierówności, pokrycie dachu dwoma warstwami papy termozgrzewalnej na osnowie z włókniny poliestrowej. Wymiana obróbek blacharskich, pas nad rynnowy i pod rynnowy zamontowanie nowych rynien i rur spustowych systemowych z blach powlekanych w kolorze brązowym. Przemurowanie kominów ponad dachem. Opracował:

Wymiana obróbek blacharskich, pas nad rynnowy i pod rynnowy zamontowanie nowych rynien i rur

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA TERMOMODERNIZACJA I REMONT Lecznicy Weterynaryjnej w miejscowości Jabłonna Majątek Roboty remontowe Lokalizacja: Jabłonna Majątek 25 Działka nr 282/1 Inwestor : Gmina Jabłonna Jabłonna Projektant: Janusz Lipiec Bychawa ul. Roweckiego 16 Upr. Bud. Konstrukcyjno budowlane Nr 66/Lb/87. Luty 2015 r.

Majątek 25 Działka nr 282/1 Inwestor : Gmina Jabłonna 23-114 Jabłonna Projektant: Janusz

8 Zakres robót dla całego zamierzenia: - wykonanie ocieplenia ścian zewnętrznych z wykonaniem wyprawy elewacyjnej, - wymiana pozostałej stolarki okiennej drewnianej na stolarkę z PCV, drzwi wejściowych na aluminiowe z profilu ciepłego, - wykonanie izolacji cieplnej dachu z mat wełny mineralnej, - wykonanie pokrycia dachu z 2 warstw papy termozgrzewalnej, - wymiana obróbek blacharskich, rynien i rur spustowych, - remont instalacji odgromowej, - wykonanie izolacji przeciwwilgociowej i cieplnej ścian piwnic z płyt styrodurowych, - remont opaski odwadniającej, - wymiana rur przyłącznych i zaworów grzejnikowych w instalacji c.o. 2. Wykaz istniejących obiektów budowlanych: - na działce w obrębie remontowanego obiektu nie występują budynki mające wpływ na bezpieczeństwo prowadzonych prac remontowych. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - brak istniejących elementów stanowiących zagrożenie. 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: - możliwość upadku z wysokości około 10 m przy wymianie pokrycia dachu oraz z rusztowania podczas prac ociepleniowych. 5. Wskazanie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych:

spustowych, - remont instalacji odgromowej, - wykonanie izolacji przeciwwilgociowej i cieplnej ścian piwnic z płyt styrodurowych, - remont opaski odwadniającej, - wymiana rur przyłącznych i zaworów

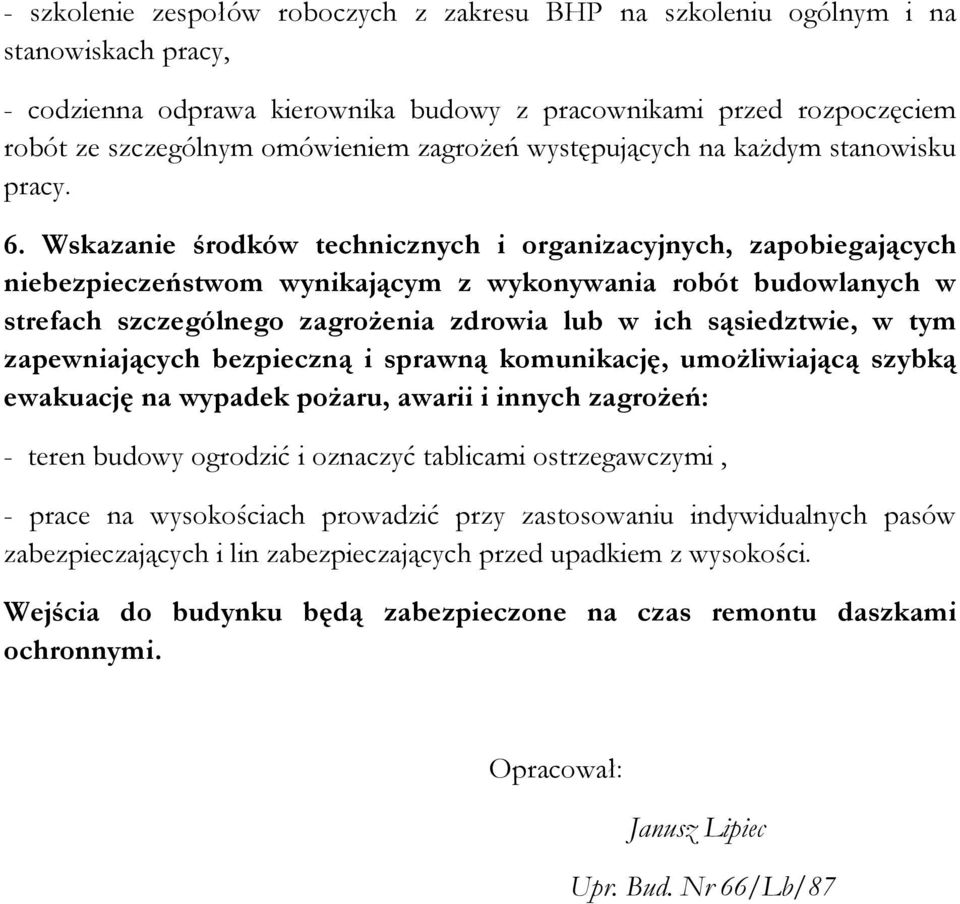

9 - szkolenie zespołów roboczych z zakresu BHP na szkoleniu ogólnym i na stanowiskach pracy, - codzienna odprawa kierownika budowy z pracownikami przed rozpoczęciem robót ze szczególnym omówieniem zagrożeń występujących na każdym stanowisku pracy. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - teren budowy ogrodzić i oznaczyć tablicami ostrzegawczymi, - prace na wysokościach prowadzić przy zastosowaniu indywidualnych pasów zabezpieczających i lin zabezpieczających przed upadkiem z wysokości. Wejścia do budynku będą zabezpieczone na czas remontu daszkami ochronnymi. Opracował: Janusz Lipiec Upr. Bud. Nr 66/Lb/87

Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w
