1 PROJEKT BUDOWLANY rozbiórki budynku gospodarczego LOKALIZACJA: Łódź ul. Sopocka 3/5 działka Nr 592/2 obręb G-23 INWESTOR: Gmina Miasta Łódź Urząd Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji Adres: Łódź ul. Krzemieniecka 2b OPRACOWANIE: Barbara Cedrowska Upr. Bud. Nr 445/87/WŁ Maj 2014 r.

Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji Adres: 94-030

2 OŚWIADCZENIE Zgodnie z art.20 ust.4 Ustawy Prawo Budowlane (Dz.U.Nr 243 z 2010 r. poz. 1613) oświadczam, że niniejszy projekt budowlany rozbiórki budynku gospodarczego w Łodzi przy ul. Sopockiej 3/5, działka Nr 592/2, obręb G-23, został sporządzony zgodnie obowiązującymi przepisami Prawa Budowlanego i zasadami wiedzy technicznej. Łódź, dn r.

3 ZAWARTOŚĆ 1. Oświadczenie projektanta 2. Uprawniania projektanta 3. Zaświadczenie o przynależności do PIIB 4. Opis rozbiórki 5. Część rysunkowa : Plan zagospodarowania terenu działki - rzut przyziemia - rys.1 - przekrój A-A - rys.2 - elewacje - rys.3 6. Dokumentacja fotograficzna

Część rysunkowa : Plan zagospodarowania terenu działki - rzut

4 OPIS TECHNICZNY 1. DANE OGÓLNE Inwestycja: rozbiórka budynku gospodarczego Miejsce: Łódź ul. Sopocka 3/5 działka Nr 592/2 obręb G-23 Inwestor: Gmina Miasto Łódź Urząd Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji Łódź ul. Krzemieniecka 2b Branża: Budowlana 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest rozbiórka parterowego, niepodpiwniczonego, budynku gospodarczego W zakres opracowania wchodzi: - inwentaryzacja budowlana dla potrzeb projektu; - program rozbiórki; - specyfikacja wykonania robót; - przedmiar robót. 3. PODSTWAWA OPRACOWANIA 1 Zlecenie Inwestora. 2. Wizja lokalna w czasie której wykonano inwentaryzację budowlaną oraz dokumentację fotograficzną. 3. Mapa do celów projektowych 4. LOKALIZACJA OBIEKTU Na terenie działki znajduje się dwukondygnacyjny, częściowo podpiwniczony budynek przeznaczony do zajęć pozaszkolnych dla młodzieży wraz z kotłownią. Do budynku ścianami szczytowymi wschodnio południową i południowo zachodnią przylega budynek warsztatowy. Jest to obiekt parterowy niepodpiwniczony. W narożniku zachodnio wschodnim zlokalizowany jest budynek gospodarczy o konstrukcji drewnianej który jest przedmiotem niniejszego opracowania. Działka jest ogrodzona i posiada zjazd z ulicy Sopockiej z bramą wjazdową i furtką. Działka wyposażona w instalacje: wodociągową, elektryczną, gazową zasilanych z sieci miejskich, kanalizacyjną z odprowadzeniem do sieci miejskiej oraz grzewczą lokalną gazową. 5. OPIS STANU ISTNIEJĄCEGO 5.1. Opis ogólny Budynek jest obiektem parterowym, niepodpiwniczonym.

PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest rozbiórka parterowego, niepodpiwniczonego, budynku gospodarczego W zakres opracowania wchodzi: - inwentaryzacja budowlana dla potrzeb

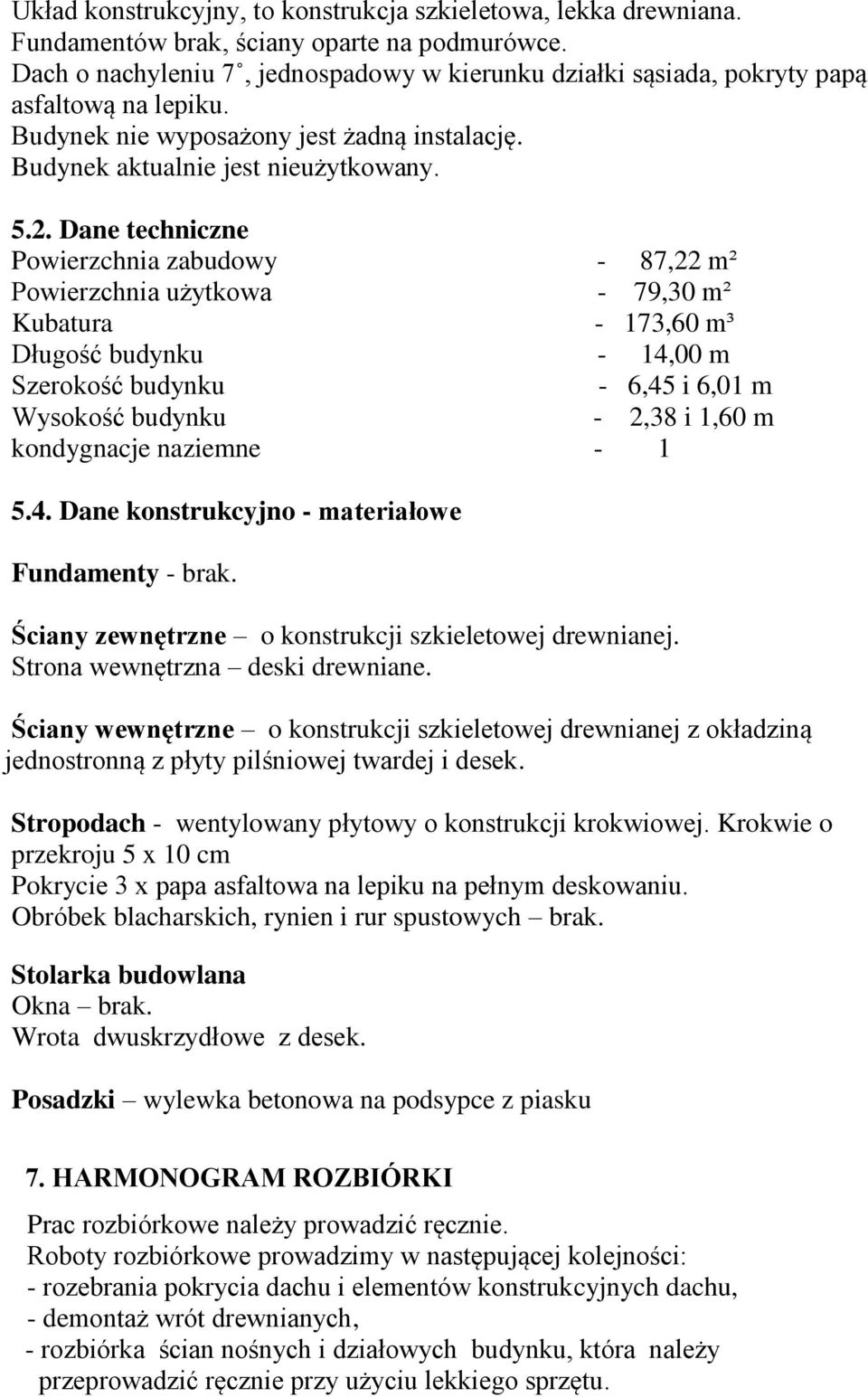

5 Układ konstrukcyjny, to konstrukcja szkieletowa, lekka drewniana. Fundamentów brak, ściany oparte na podmurówce. Dach o nachyleniu 7, jednospadowy w kierunku działki sąsiada, pokryty papą asfaltową na lepiku. Budynek nie wyposażony jest żadną instalację. Budynek aktualnie jest nieużytkowany Dane techniczne Powierzchnia zabudowy - 87,22 m² Powierzchnia użytkowa - 79,30 m² Kubatura - 173,60 m³ Długość budynku - 14,00 m Szerokość budynku - 6,45 i 6,01 m Wysokość budynku - 2,38 i 1,60 m kondygnacje naziemne Dane konstrukcyjno - materiałowe Fundamenty - brak. Ściany zewnętrzne o konstrukcji szkieletowej drewnianej. Strona wewnętrzna deski drewniane. Ściany wewnętrzne o konstrukcji szkieletowej drewnianej z okładziną jednostronną z płyty pilśniowej twardej i desek. Stropodach - wentylowany płytowy o konstrukcji krokwiowej. Krokwie o przekroju 5 x 10 cm Pokrycie 3 x papa asfaltowa na lepiku na pełnym deskowaniu. Obróbek blacharskich, rynien i rur spustowych brak. Stolarka budowlana Okna brak. Wrota dwuskrzydłowe z desek. Posadzki wylewka betonowa na podsypce z piasku 7. HARMONOGRAM ROZBIÓRKI Prac rozbiórkowe należy prowadzić ręcznie. Roboty rozbiórkowe prowadzimy w następującej kolejności: - rozebrania pokrycia dachu i elementów konstrukcyjnych dachu, - demontaż wrót drewnianych, - rozbiórka ścian nośnych i działowych budynku, która należy przeprowadzić ręcznie przy użyciu lekkiego sprzętu.

Dane techniczne Powierzchnia zabudowy - 87,22 m² Powierzchnia użytkowa - 79,30 m² Kubatura - 173,60 m³ Długość budynku - 14,00 m Szerokość budynku - 6,45 i 6,01 m Wysokość budynku - 2,38 i 1,60 m

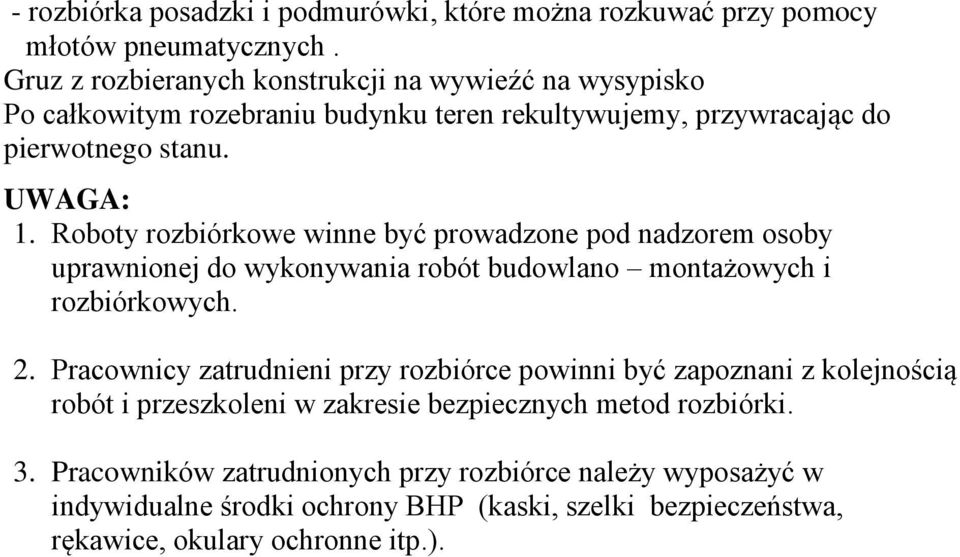

6 - rozbiórka posadzki i podmurówki, które można rozkuwać przy pomocy młotów pneumatycznych. Gruz z rozbieranych konstrukcji na wywieźć na wysypisko Po całkowitym rozebraniu budynku teren rekultywujemy, przywracając do pierwotnego stanu. UWAGA: 1. Roboty rozbiórkowe winne być prowadzone pod nadzorem osoby uprawnionej do wykonywania robót budowlano montażowych i rozbiórkowych. 2. Pracownicy zatrudnieni przy rozbiórce powinni być zapoznani z kolejnością robót i przeszkoleni w zakresie bezpiecznych metod rozbiórki. 3. Pracowników zatrudnionych przy rozbiórce należy wyposażyć w indywidualne środki ochrony BHP (kaski, szelki bezpieczeństwa, rękawice, okulary ochronne itp.).

Roboty rozbiórkowe winne być prowadzone pod nadzorem osoby uprawnionej do wykonywania robót budowlano montażowych i rozbiórkowych. 2.

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA LOKALIZACJA: Łódź ul. Sopocka 3/5 działka Nr 592/2 obręb G-23 INWESTOR: Gmina Miasta Łódź Urząd Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji Adres: Łódź ul. Krzemieniecka 2b OPRACOWANIE: Barbara Cedrowska Upr. Bud. Nr 445/87/WŁ Maj 2014 r.

Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji Adres: 94-030 Łódź

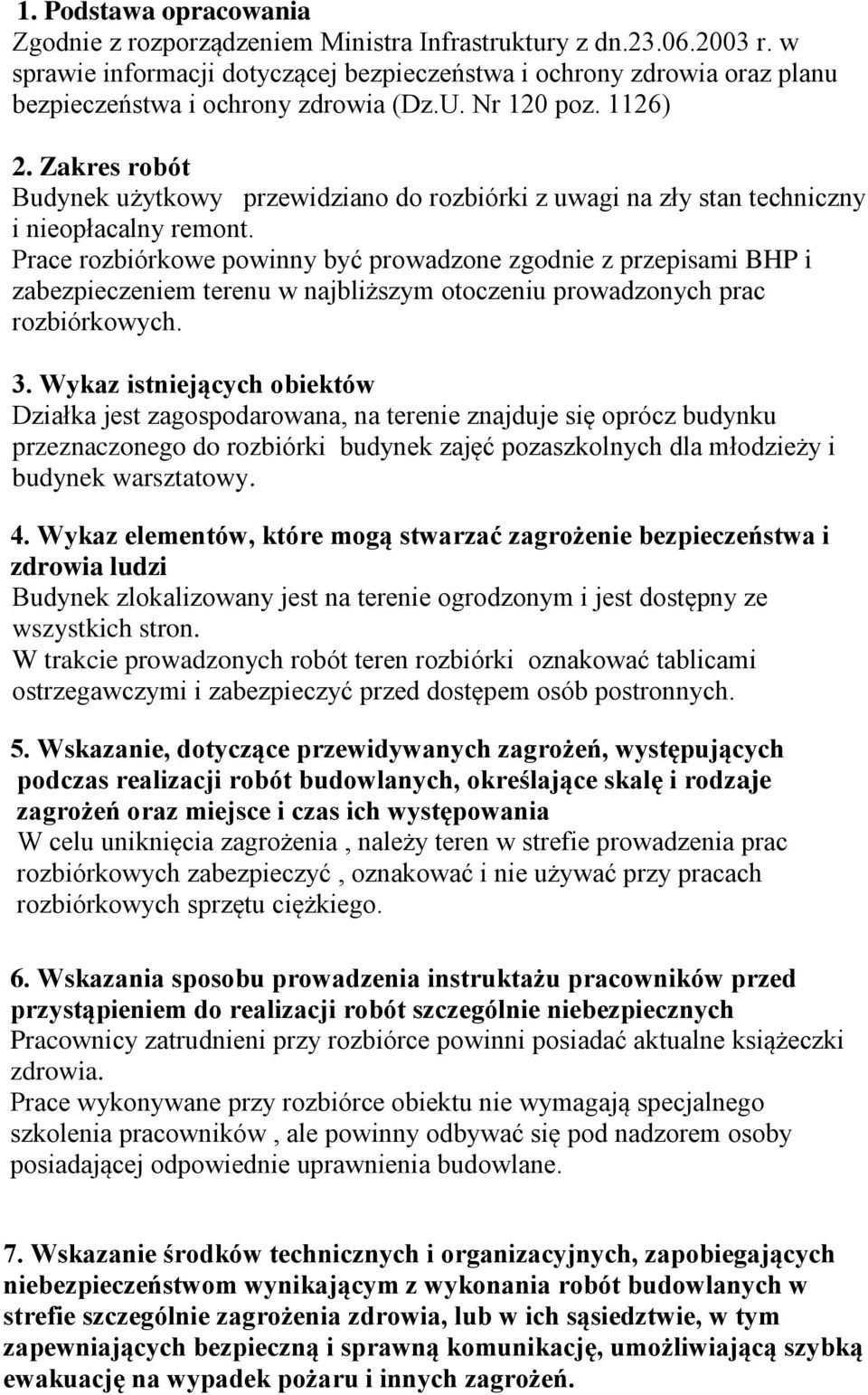

8 1. Podstawa opracowania Zgodnie z rozporządzeniem Ministra Infrastruktury z dn r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 poz. 1126) 2. Zakres robót Budynek użytkowy przewidziano do rozbiórki z uwagi na zły stan techniczny i nieopłacalny remont. Prace rozbiórkowe powinny być prowadzone zgodnie z przepisami BHP i zabezpieczeniem terenu w najbliższym otoczeniu prowadzonych prac rozbiórkowych. 3. Wykaz istniejących obiektów Działka jest zagospodarowana, na terenie znajduje się oprócz budynku przeznaczonego do rozbiórki budynek zajęć pozaszkolnych dla młodzieży i budynek warsztatowy. 4. Wykaz elementów, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Budynek zlokalizowany jest na terenie ogrodzonym i jest dostępny ze wszystkich stron. W trakcie prowadzonych robót teren rozbiórki oznakować tablicami ostrzegawczymi i zabezpieczyć przed dostępem osób postronnych. 5. Wskazanie, dotyczące przewidywanych zagrożeń, występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania W celu uniknięcia zagrożenia, należy teren w strefie prowadzenia prac rozbiórkowych zabezpieczyć, oznakować i nie używać przy pracach rozbiórkowych sprzętu ciężkiego. 6. Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Pracownicy zatrudnieni przy rozbiórce powinni posiadać aktualne książeczki zdrowia. Prace wykonywane przy rozbiórce obiektu nie wymagają specjalnego szkolenia pracowników, ale powinny odbywać się pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefie szczególnie zagrożenia zdrowia, lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru i innych zagrożeń.

Zakres robót Budynek użytkowy przewidziano do rozbiórki z uwagi na zły stan techniczny i nieopłacalny remont.

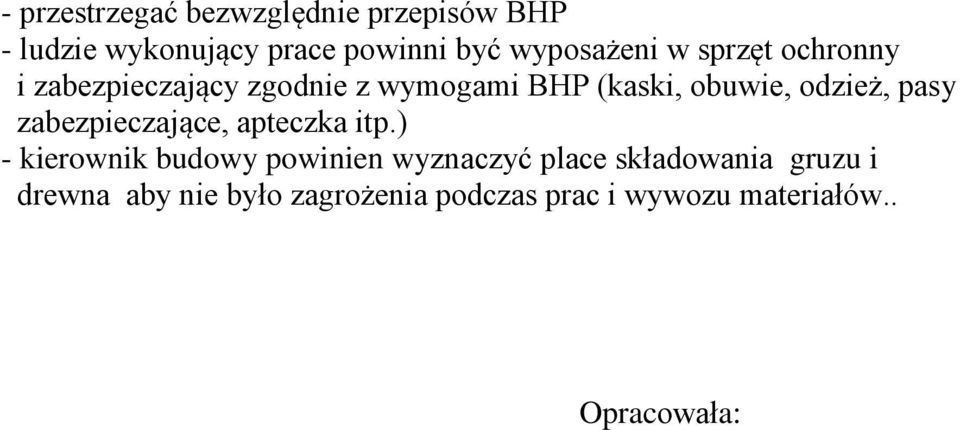

9 - przestrzegać bezwzględnie przepisów BHP - ludzie wykonujący prace powinni być wyposażeni w sprzęt ochronny i zabezpieczający zgodnie z wymogami BHP (kaski, obuwie, odzież, pasy zabezpieczające, apteczka itp.) - kierownik budowy powinien wyznaczyć place składowania gruzu i drewna aby nie było zagrożenia podczas prac i wywozu materiałów.. Opracowała:

odzież, pasy zabezpieczające, apteczka itp.
