1 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) III. INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE, DZ. NR 331 PRZEBUDOWA I ROZBUDOWA DROGI NR 1405G POŁOśONEJ WE WSI SZEMUD WRAZ Z PRZEBUDOWĄ BUDYNKU GOSPODARCZEGO NA DZ. NR 331 WE WSI SZEMUD

2 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) ZAWARTOŚĆ OPRACOWANIA: 1. OPIS TECHNICZNY: 1. DANE OGÓLNE. 2. PODSTAWA OPRACOWANIA. 3. OPIS OGÓLNY OBIEKTU. 4. DANE LICZBOWE 5. OPIS POSZCZEGÓLNYCH ELEMENTÓW BUDYNKU 5.1 FUNDAMENTY 5.2 ŚCIANY 5.3 STROP 5.4 DACH 6. WYKOŃCZENIE WEWNĘTRZNE I ZEWNĘTRZNE 7. STOLARKA OKIENNA I DRZWIOWA 8. ISTNIEJĄCE INSTALACJE 2. CZĘŚĆ GRAFICZNA rys. I-1 Lokalizacja budynku - inwentaryzacja 1:500 rys. I-1b Rzut przyziemia - inwentaryzacja 1:100 rys. I-2 Rzut stropu - inwentaryzacja 1:100 rys. I-3 Rzut więźby dachowej - inwentaryzacja 1:100 rys. I-4 Rzut połaci dachowej- inwentaryzacja 1:100 rys. I-5 Przekrój A-A - inwentaryzacja 1:100 rys. I-6 Przekrój B-B - inwentaryzacja 1:100 rys. I-7 Przekrój C-C - inwentaryzacja 1:100 rys. I-8 Elewacja - inwentaryzacja 1:100 rys. I-9 Elewacja - inwentaryzacja 1: DOKUMENTACJA FOTOGRAFICZNA INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE

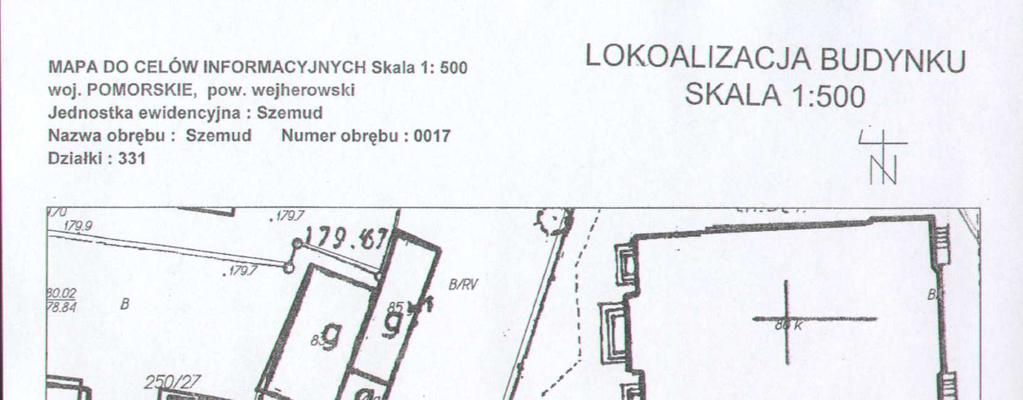

3 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) INWENTARYZACJA BUDYNKU GOSPODARCZEGO NA DZ. NR DANE OGÓLNE: 1.1 Lokalizacja: Szemud, ul. Wejherowska 1.2 Temat: Inwentaryzacja budynku gospodarczego w Szemudzie 1.3 Inwestor: Urząd Gminy Szemud 1.4 Jednostka Projektująca: S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska Projektant: mgr inŝ. Stanisław Skiba upr. bud. 113/78, 1.6 Opracowała: mgr inŝ. Katarzyna Mews 1.7 Data opracowania: czerwiec 2010r. 2 PODSTAWA OPRACOWANIA 2.1 Zlecenie inwestora 2.2 Wizja lokalna na miejscu oraz pomiary z natury. 3. OPIS OGÓLNY OBIEKTU: Przedmiotowy obiekt połoŝony jest w północno zachodniej części działki nr 331 przy ulicy Wejherowskiej we wsi Szemud i stanowi własność p. Dopke. Wejście do budynku od strony wschodniej. Budynek został zbudowany ok. 1820roku ( wg oświadczenia właściciela obiektu). Inwentaryzowany budynek gospodarczy został wykonany, jako parterowy z poddaszem nieuŝytkowym. W budynku znajdują się pomieszczenia gospodarcze. Fundamenty: częściowo wykonane z kamienia granitowego. INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE

4 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) Konstrukcja budynku: ściany nośne zewnętrzne wykonane z cegły ceramicznej na zaprawie wapienno cementowo część ścian wykonana z kamienia dotyczy części parterowej budynku. Ściany zewnętrzne poddasza nieuŝytkowego wykonane są w konstrukcji drewnianej obitej deskami. Strop budynku konstrukcja drewniana. Dach budynku konstrukcja drewniana płatwiowo kleszczowa z zastrzałami, wykonana jako dwuspadowa, kryty płytami falistymi na pełnym deskowaniu z opapowaniem. 4. DANE LICZBOWE Powierzchnia zabudowy 141,28 m 2 Powierzchnia uŝytkowa budynku 118,20 m 2 Powierzchnia poddasze nieuŝytkowe 136,44 m 2 Kubatura budynku 675,96 m 3 5. OPIS POSZCZEGÓLNYCH ELEMENTÓW BUDYNKU: 5.1. Fundamenty Wiek budynku i część cokołowa wskazują na ceglaną lub kamienną konstrukcję fundamentów (nie wykonano odkrywek) Ściany Ściany nośne wykonane z drobnowymiarowych elementów murowych -cegły oraz kamienia Strop Strop drewniany Dach Konstrukcja dachu drewniana płatwiowo kleszczowa z zastrzałami pokryty płytami falistymi. Dach dwuspadowy. INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE

5 6. WYKOŃCZENIE WEWNĘTRZNE I ZEWNĘTRZNE S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) WYKOŃCZENIE WEWNĘTRZNE: - ściany wewnętrzne: wykonane z bloczków gazobetonowych, cegły i częściowo z płyt pilśniowych na konstrukcji drewnianej - tynki wewnętrzne cementowo-wapienne, malowania tradycyjne; - sufity: płyty pilśniowe przytwierdzone do konstrukcji drewnianej. - posadzka: posadzka betonowa WYKOŃCZENIE ZEWNĘTRZNE: - ściany: częściowo tynk cementowo wapienny (kolor: brązowy), częściowo ceglane, ściany poddasza wykonane z drewna - podjazd do budynku - betonowy - obróbki blacharskie, rynny i rury spustowe z blachy stalowej ocynkowanej 7. STOLARKA OKIENNA I DRZWIOWA Stolarka okienna metalowa Stolarka drzwiowa: - zewnętrzna stalowa; - wewnętrzna drewniana płycinowa. 8. ISTNIEJĄCE INSTALACJE: Budynek wyposaŝony jest w następujące instalacje: - elektryczną, - kanalizacyjną, - wodociągową Opracował: mgr inŝ. Stanisław Skiba INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE

S&S Doradztwo Budowlane, Sławomir Skiba 84-207

/fax (058) 676-02-87 DOKUMENTACJA FOTOGRAFICZNA

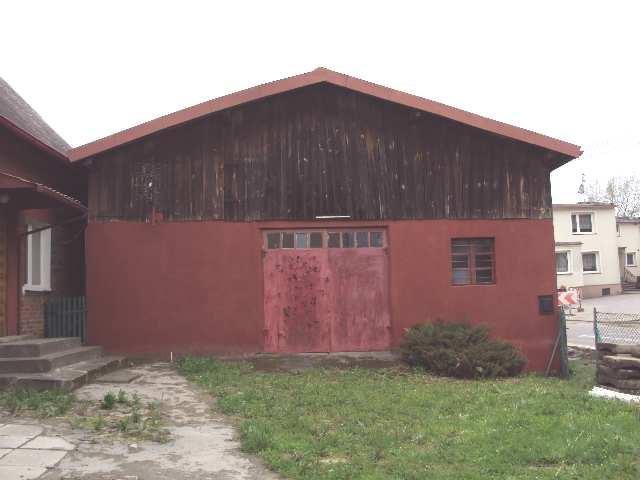

6 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) DOKUMENTACJA FOTOGRAFICZNA Elewacja wschodnia NaroŜnik północno-zachodni. INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE

/fax (058) 676-02-87 Przyziemie (widok na zachodnią

7 S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieńska 19, tel./fax (058) Przyziemie (widok na zachodnią ścianę budynku od wewnątrz). Widok na poddasze. INWENTARYZACJA BUDYNKU GOSPODARCZEGO W SZEMUDZIE
