Rozbiórka budynku gospodarczego

Transkrypt

1 Egz. nr 6 PROJEKT BUDOWLANY STRONA TYTUŁOWA Rozbiórka budynku gospodarczego Inwestor: Magurski Park Narodowy Krempna 59 Lokalizacja: Krempna dz. nr ew. 160/8 obręb Krempna ZAWARTOŚĆ: 1. Strona tytułowa str. 1; 2. Skład projektowy, oświadczenie, uprawnienia, przynależność do POIIB str. 2 4; 3. Projekt Zagospodarowania Działki str. 5 8: 3.1. Opis techniczny str. 5 6;; 3.2. Wypis z ewidencji gruntów str. 7; 3.3. Część rysunkowa: str. 8; Rys nr 1: Plan sytuacyjny skala 1: Projekt architektoniczno budowlany str. 9 13; 4.1. Opis techniczny str. 9 11; 4.2. Dokumentacja fotograficzna str Zdj. nr 1: Elewacja południowo wschodnia Zdj. nr 2: Elewacja wschodnia 5. Informacja BIOZ str ; Projektanci: mgr inż. Piotr Malik branża budowlana upr. UAN /88..grudzień 2013 Opracowanie zawiera 17 ponumerowanych kolejno stron

2 Oświadczenie projektanta sprawdzającego My, niżej podpisani, jako projektanci/sprawdzający w rozumieniu art. 20 i 21 ustawy z dnia 7 lipca 1994 Prawo Budowlane (tekst jednolity Dz. U. nr 2076 z roku 2003 z późniejszymi zmianami), obiektu pod nazwą: : Rozbiórka budynku gospodarczego zlokalizowanego w Krempnej na działce nr ew. 160/8 obręb Krempna składamy oświadczenie, iż projekt budowlany wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Imię i nazwisko projektanta/sprawdzającego Zakres opracowania Projektanci Uprawnienia/ Przynależność do Izby Podpis mgr inż. Piotr Malik budowlana Informacja BIOZ UAN /56/88 PDK/BO/0391/01 Korczyna grudzień 2013

3 1 Projekt nr J Inwestor: Magurski Park Narodowy Krempna 59 Obiekt: Rozbiórka budynku gospodarczego Lokalizacja: Krempna dz. nr ew. 160/8 obręb Krempna Stadium: Projekt zagospodarowania działki Opracowanie zawiera: 1. Opis techniczny str Wypis z ewidencji gruntów str. 3; 3. Część rysunkowa: str. 4; Rys nr 1: Plan sytuacyjny skala 1:500 Korczyna grudzień 2013 mgr inż. Piotr Malik upr. UAN /88

4 2 Opis techniczny do projektu zagospodarowania działki rozbiórki budynku gospodarczego usytuowanego na działce nr ew. 160/8 Krempna w Krempnej I. Podstawa opracowania: 1. Zlecenie inwestora; 2. Oględziny obiektu z natury 3. Uzgodnienia z inwestorem; II. Przedmiot opracowania i lokalizacja obiektu: Przedmiotem niniejszego opracowania jest rozbiórka budynku gospodarczego usytuowanego na działce nr ew. 160/8 obręb Krempna w Krempnej. III. Ogólny opis budynku, usytuowanie Przeznaczony do rozbiórki budynek mieszkalny o wymiarach zewnętrznych 4,50 x 2,60 m i wysokości kalenicy 3,25 m jest budynkiem parterowym, nie podpiwniczonym przykrytym jednospadowym dachem krytym płytami azbestowo cementowymi oraz blachą płaską na drewnianej konstrukcji dachowej. Budynek usytuowany jest w odległości 0,50 m od granicy z działką 159/2. Korczyna grudzień 2013 mgr inż. Piotr Malik upr. UAN /88

5

6

7 1 Projekt nr J Inwestor: Magurski Park Narodowy Krempna 59 Obiekt: Rozbiórka budynku gospodarczego Lokalizacja: Krempna dz. nr ew. 160/8 obręb Krempna Stadium: Projekt budowlany Opracowanie zawiera: 1. Opis techniczny str. 2 3; 2. Dokumentacja fotograficzna str. 4 5; Zdj. nr 1: Elewacja południowo wschodnia Zdj. nr 2: Elewacja wschodnia Korczyna grudzień 2013 mgr inż. Piotr Malik upr. UAN /88

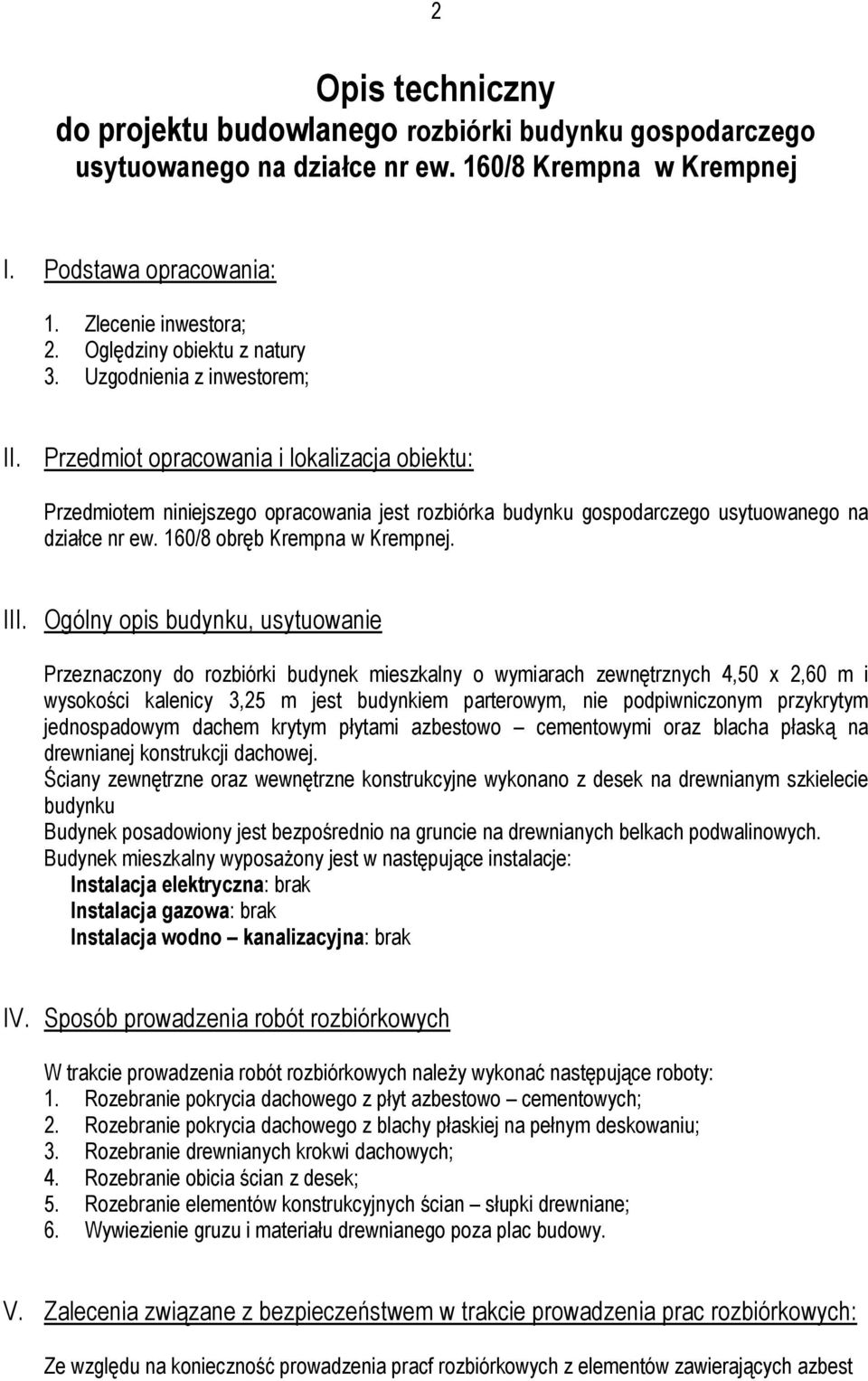

8 2 Opis techniczny do projektu budowlanego rozbiórki budynku gospodarczego usytuowanego na działce nr ew. 160/8 Krempna w Krempnej I. Podstawa opracowania: 1. Zlecenie inwestora; 2. Oględziny obiektu z natury 3. Uzgodnienia z inwestorem; II. Przedmiot opracowania i lokalizacja obiektu: Przedmiotem niniejszego opracowania jest rozbiórka budynku gospodarczego usytuowanego na działce nr ew. 160/8 obręb Krempna w Krempnej. III. Ogólny opis budynku, usytuowanie Przeznaczony do rozbiórki budynek mieszkalny o wymiarach zewnętrznych 4,50 x 2,60 m i wysokości kalenicy 3,25 m jest budynkiem parterowym, nie podpiwniczonym przykrytym jednospadowym dachem krytym płytami azbestowo cementowymi oraz blacha płaską na drewnianej konstrukcji dachowej. Ściany zewnętrzne oraz wewnętrzne konstrukcyjne wykonano z desek na drewnianym szkielecie budynku Budynek posadowiony jest bezpośrednio na gruncie na drewnianych belkach podwalinowych. Budynek mieszkalny wyposażony jest w następujące instalacje: Instalacja elektryczna: brak Instalacja gazowa: brak Instalacja wodno kanalizacyjna: brak IV. Sposób prowadzenia robót rozbiórkowych W trakcie prowadzenia robót rozbiórkowych należy wykonać następujące roboty: 1. Rozebranie pokrycia dachowego z płyt azbestowo cementowych; 2. Rozebranie pokrycia dachowego z blachy płaskiej na pełnym deskowaniu; 3. Rozebranie drewnianych krokwi dachowych; 4. Rozebranie obicia ścian z desek; 5. Rozebranie elementów konstrukcyjnych ścian słupki drewniane; 6. Wywiezienie gruzu i materiału drewnianego poza plac budowy. V. Zalecenia związane z bezpieczeństwem w trakcie prowadzenia prac rozbiórkowych: Ze względu na konieczność prowadzenia pracf rozbiórkowych z elementów zawierających azbest

9 3 należy stosować się do następujących rozporządzeń: Rozporządzenie ministra pracy i polityki socjalnej z 2 kwietnia 1998 r. określa zasady as bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających azbest oraz program szkolenia w zakresie bezpiecznego użytkowania takich wyrobów (Dz.U. Nr 45, poz.280), Rozporządzenie ministra gospodarki z 14 sierpnia 1998 r. - sposoby bezpiecznego użytkowania oraz warunki usuwania wyrobów zawierających azbest (Dz.U. Nr 138, poz. 895). W obu rozporządzeniach zawarte są: zasady postępowania z wyrobami zawierającymi azbest o gęstości objętościowej zarówno mniejszej jak i większej niż 1000 kg/m 3, wymagania w zakresie dokonywania przeglądu technicznego wyrobów zawierających azbest, zabudowanych w obiektach i urządzeniach budowlanych, system oceny stanu i możliwości bezpiecznego użytkowania wyrobów zawierających azbest, zabudowanych w obiektach i urządzeniach budowlanych, system oceny stanu i możliwości bezpiecznego użytkowania wyrobów zawierających azbest, zasady bezpiecznego użytkowania wyrobów zawierających azbest, wymagania obowiązujące podczas prowadzenia prac przy usuwaniu lub naprawie wyrobów zawierających azbest przez wykonawców mających zezwolenie na prowadzenie tej działalności, przeszkolony personel i odpowiednie wyposażenie techniczne, wymóg izolowania obszaru prac przez stosowanie odpowiednich zasłon i ogrodzenie terenu robót, techniczne sposoby wyeliminowania lub ograniczenia emisji pyłu azbestu, zasady określania i dokumentowania prawidłowości wykonywania prac oczyszczania obiektów z azbestu, zasady zestalania i pakowania wyrobów oraz odpadów zawierających azbest, w tym wymagania, jakie powinny spełniać opakowania, wymagania, jakie powinny być spełnione przy przemieszczaniu i transporcie materiałów zawierających azbest, sposób i zasady znakowania wyrobów oraz odpadów zawierających azbest, zasady przygotowania, organizowania i prowadzenia prac związanych z zabezpieczeniem lub usuwaniem wyrobów zawierających azbest, z uwzględnieniem zapewnienia ochrony zdrowia i bezpieczeństwa pracowników. Korczyna grudzień 2013 mgr inż. Piotr Malik upr. UAN /88

10

11

12 1 Projekt nr J Inwestor: Magurski Park Narodowy Krempna 59 Obiekt: Rozbiórka budynku gospodarczego Lokalizacja: Krempna dz. nr ew. 160/8 obręb Krempna Stadium: Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia Informację dotyczącą Bezpieczeństwa i Ochrony Zdrowia opracowano zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Krosno grudzień 2013 Opracował: mgr inż. Piotr Malik zam Korczyna ul. Akacjowa 47

13 2 Część opisowa do informacji dotyczącej Bezpieczeństwa i Ochrony Zdrowia rozbiórki budynku gospodarczego usytuowanego na działce nr ew. 160/8 Krempna w Krempnej 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Realizacja zamierzenia obejmuje wykonanie robót rozbiórkowych budynku gospodarczego w konstrukcji drewnianej. Projekt przewiduje wykonanie robót rozbiórkowych w następującej kolejności: 1.1. Rozebranie pokrycia dachowego z płyt azbestowo cementowych; 1.2. Rozebranie pokrycia dachowego z blachy płaskiej na pełnym deskowaniu; 1.3. Rozebranie drewnianych krokwi dachowych; 1.4. Rozebranie obicia ścian z desek; 1.5. Rozebranie elementów konstrukcyjnych ścian słupki drewniane; 1.6. Wywiezienie gruzu i materiału drewnianego poza plac budowy. 2. Wykaz istniejących obiektów budowlanych: Poza budynkiem przewidzianym do rozbiórki na działce występują inny budynek, również przeznaczony do rozbiórki, ze względu na jego wysokość i odległości od granicy działki nie wymaga pozwolenia na rozbiórkę. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Na działce, gdzie usytuowany jest budynek przeznaczony do rozbiórki nie występują obiekty mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania: W trakcie realizacji robót rozbiórkowych nie występują zagrożenia wymienione w Rozporządzeniu: Należy zwrócić szczególna uwagę na rozbiórkę części pokrycia dachowego z płyt azbestowo cementowych. Roboty rozbiórkowe należy zlecić firmie posiadającej odpowiednie kwalifikacje, podobnie przy wywożeniu zdemontowanych płyt azbestowo cementowych należy stosować się do następujących rozporządzeń: Rozporządzenie ministra pracy i polityki socjalnej z 2 kwietnia 1998 r. określa zasady as bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających azbest oraz program szkolenia w zakresie bezpiecznego użytkowania takich wyrobów (Dz.U. Nr 45, poz.280),

14 3 Rozporządzenie ministra gospodarki z 14 sierpnia 1998 r. - sposoby bezpiecznego użytkowania oraz warunki usuwania wyrobów zawierających azbest (Dz.U. Nr 138, poz. 895). W obu rozporządzeniach zawarte są: zasady postępowania z wyrobami zawierającymi azbest o gęstości objętościowej zarówno mniejszej jak i większej niż 1000 kg/m 3, wymagania w zakresie dokonywania przeglądu technicznego wyrobów zawierających azbest, zabudowanych w obiektach i urządzeniach budowlanych, system oceny stanu i możliwości bezpiecznego użytkowania wyrobów zawierających azbest, zabudowanych w obiektach i urządzeniach budowlanych, system oceny stanu i możliwości bezpiecznego użytkowania wyrobów zawierających azbest, zasady bezpiecznego użytkowania wyrobów zawierających azbest, wymagania obowiązujące podczas prowadzenia prac przy usuwaniu lub naprawie wyrobów zawierających azbest przez wykonawców mających zezwolenie na prowadzenie tej działalności, przeszkolony personel i odpowiednie wyposażenie techniczne, wymóg izolowania obszaru prac przez stosowanie odpowiednich zasłon i ogrodzenie terenu robót, techniczne sposoby wyeliminowania lub ograniczenia emisji pyłu azbestu, zasady określania i dokumentowania prawidłowości wykonywania prac oczyszczania obiektów z azbestu, zasady zestalania i pakowania wyrobów oraz odpadów zawierających azbest, w tym wymagania, jakie powinny spełniać opakowania, wymagania, jakie powinny być spełnione przy przemieszczaniu i transporcie materiałów zawierających azbest, sposób i zasady znakowania wyrobów oraz odpadów zawierających azbest, zasady przygotowania, organizowania i prowadzenia prac związanych z zabezpieczeniem lub usuwaniem wyrobów zawierających azbest, z uwzględnieniem zapewnienia ochrony zdrowia i bezpieczeństwa pracowników. Roboty rozbiórkowe prowadzone będą w odległości 0,50 m od granicy działki i w związku z tym należy: na szerokości istniejącego budynku w granicy należy założyć biało czerwona taśmę ostrzegawczą oraz tablicę ostrzegawczą Uwaga roboty rozbiórkowe ; 5. Wskazanie sposobu prowadzenia instruktaży pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Instruktaż z zakresu bezpieczeństwa i higieny pracy prowadzony powinien być przez kierownika budowy. Potwierdzenia szkoleń winny być dokonywane w książce szkoleń przechowywanej u kierownika budowy. Pracownicy powinni zostać poinformowani o postępowaniu w wypadku zagrożenia życia i zdrowia (udzielenie pierwszej pomocy, zawiadomienie służb ratowniczych i kierownika budowy, zabezpieczenie miejsca wypadku i niedopuszczenie do zniszczenia lub zatarcia przyczyn wypadków). Pracownicy winni być wyposażeni w sprzęt ochrony osobistej: rękawice robocze, kaski, okulary ochronne.

15 4 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Na placu budowy nie ma istotnych przeszkód przy przeprowadzeniu akcji ewakuacyjnej. Należy oznakować i utrzymywać w należytym porządku drogi ewakuacyjne umożliwiające szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Korczyna styczeń 2014 Opracował: mgr inż. Piotr Malik UAN /88
