1 PROJEKT KONSTRUKCYJNO - BUDOWLANY Nazwa i adres obiektu budowlanego: Instalacja fotowoltaiczna na terenie oczyszczalni ścieków w Czarnej (powiat łańcucki). Działki nr 1337, 1338, 1339, 1345 Inwestor: Gmina Czarna z siedzibą w Czarnej Czarna 260 Stadium i temat : PROJEKT BUDOWLANY Branża: Konstrukcja Projektował : inż. Bartłomiej Nowakowski upr. bud. SLK/2012/PWOK/07 podpis... Mysłowice, marzec 2017r Nr: P/02/2017 1

2 Spis treści OPIS TECHNICZNY WSTĘP Przedmiot i zakres opracowania Podstawa formalna i prawna opracowania CHARAKTERYSTYKA KONSTRUKCJI Konstrukcja WARUNKI GRUNTOWO- WODNE I POSADIENIE Parametry gruntu i poziom posadowienia Warunki wodne OBLICZENIA KONSTRUKCJI Zestwienie obciążeń Obciążenia stałe Obciążenie śniegiem Obciążenie wiatrem Wyniki obliczeń statycznych i wytrzymałościowych UWAGI WYKAZ ZAŁĄCZNIKÓW WYKAZ NORM I LITERATURY... 9 Nr: P/02/2017 2

3 OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlany posadowienia konstrukcji wsporczej instalacji fotowoltaicznej. Projektowana budowla zlokalizowana jest na terenie oczyszczalni ścieków w Czarnej (powiat łańcucki) na działkach o nr 1337, 1338, 1339, Podstawa formalna i prawna opracowania. zlecenie firmy SEMPER POWER Sp. z o.o., ul. Główna 7, Krupski Młyn Geotechniczne warunki posadowienia. Opinia geotechniczna, dokumentacja badań podłoża gruntowego opracowana przez Zakład Usług Geologicznych Geo-Har, Rzeszów, ul. Sportowa 8/57 2. CHARAKTERYSTYKA KONSTRUKCJI 2.1. Konstrukcja. Projektowana instalacja fotowoltaiczna składa się z 10 konstrukcji wsporczych rozmieszczonych w 2 rzędach po 5. Na każdej z konstrukcji umieszczone są panele fotowoltaiczne w ilości 15szt. (3 rzędy po 5 szt.) z wyjątkiem jednej konstrukcji na której umieszczono 13szt. paneli fotowoltaicznych w układzie Rysunek 1. Rozmieszczenie konstrukcji wraz z panelami. Konstrukcje wsporcze - systemowe, stalowe, ocynkowane oparte na stopach fundamentowych za pośrednictwem słupów. Rozstaw słupów w kierunku podłużnym 3x 2,50m, w kierunku poprzecznym Nr: P/02/2017 3

4 1x 1,90m. Kąt nachylenia elementów do montażu paneli fotowoltaicznych wynosi 30 stopni. Wysokość od poziomu terenu ok 1,00m do 2,50m, szerokość konstrukcji 8,96m. Konstrukcja mocowana do stopy za pomocą kotew. Rysunek 2. Konstrukcja wsporcza - widok w kierunku paneli Rysunek 3. Konstrukcja wsporcza - przekrój poprzeczny Nr: P/02/2017 4

Panele fotowoltaiczne wymiary 1,65x1,0m, masa ok 19kg. Sposób mocowania paneli panele mocowane do profilu systemowego a profil do systemowej stalowej konstrukcji wsporczej.

5 Panele fotowoltaiczne wymiary 1,65x1,0m, masa ok 19kg. Sposób mocowania paneli panele mocowane do profilu systemowego a profil do systemowej stalowej konstrukcji wsporczej. Należy zastosować konstrukcję systemową która: - umożliwi zainstalowanie wymaganej liczby paneli fotowoltaicznych o wymiarach 1,65 x 1,00m - jest dostosowana do obciążeń stałych (od paneli) i klimatycznych tj. wiatr dla strefy 1 wg PN-B-02011:1977/Az-1 oraz śnieg dla strefy 3 wg PN-80/B-02010/Az-1 (wartości obliczeniowe przedstawiono pkt. 4) 3. WARUNKI GRUNTOWO- WODNE I POSADIENIE 3.1. Parametry gruntu i poziom posadowienia Parametry gruntu przejęto do obliczeń na podstawie opracowania p.n. Geotechniczne warunki posadowienia. Opinia geotechniczna, dokumentacja badań podłoża gruntowego opracowanym przez Zakład Usług Geologicznych Geo-Har, Rzeszów, ul. Sportowa 8/57. Projektowane budowle zaliczono do I kategorii geotechnicznej przy prostych warunkach gruntowych. Szczecin hz=0,80 m Zielona Góra Poznań Gdańsk Bydgoszcz Olsztyn hz=1,00 m Warszawa Łódź hz=1,40 m hz=1,20 m Białystok hz=1,00 m Wrocław Opole hz=1,20 m Kielce KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów hz=1,20 m Lublin Rysunek 4 Mapa głębokości przemarzania Głębokość przemarzania wynosi h z=1,00m. Jednak z uwagi na występujące do głębokości 1,20m p.p.t nasypy niekontrolowane składające się z (gruzu, pyłu, glin i glin zwięzłych) oraz spadek terenu, fundamenty posadowiono na głębokości 1,30 m p.p.t - 188,30 m n.p.m. Nr: P/02/2017 5

6 3.2. Warunki wodne Na rozpatrywanym terenie w strefie przypowierzchniowej występują okresowe wody gruntowe typu wsiąkowego, zawieszone (na drobnych wkładkach gruntów mniej przepuszczalnych). W okresie wykonywanych wierceń wody te nawiercono w strefie głębokości 1,3-2,4m p.p.t. Po wiosennych roztopach lub obfitych opadach mogą występować nawet przy samej powierzchni terenu. 4. OBLICZENIA KONSTRUKCJI 4.1. Zestwienie obciążeń Obciążenia stałe Obciążenie panelami fotowoltaniczymi Wymiar panela b= 1,65 m h= 1,00 m masa: 25kg --> 0,250 kn ciężar jednostkowy: 0,250 kn / 1,65m2 = 0,152 kn/m2 Obciążenie panelami fotwoltanicznymi l.p. Rodzaj obciążenia Wartość charakterystyczna obciążenia q k współczynnik obciążenia γ f Wartość obliczeniowa obciążenia q jednostka [kn/m 2 ] [kn/m 2 ] 1 Poprzeczne profile systemowedo mocowania paneli 0,050 1,2 0,060 2 Panel fotowoltaniczny 0,152 1,1 0,167 RAZEM 0,202 0, Obciążenie śniegiem Lokalizacja: Czarna --> strefa 3 (powiat łańcucki) Wysokość m n.p.m. 190 Obciążenie śniegiem Lokalizacja: Czarna --> strefa 3 (powiat łańcucki) Wysokość m n.p.m. 190 Q k= 1,2 kn/m 2 α= 30 deg C= 0,8 zwiększenie wartości obciążenia zgodnie z pkt normy o 20% 1,152 kn/m 2 Nr: P/02/2017 6

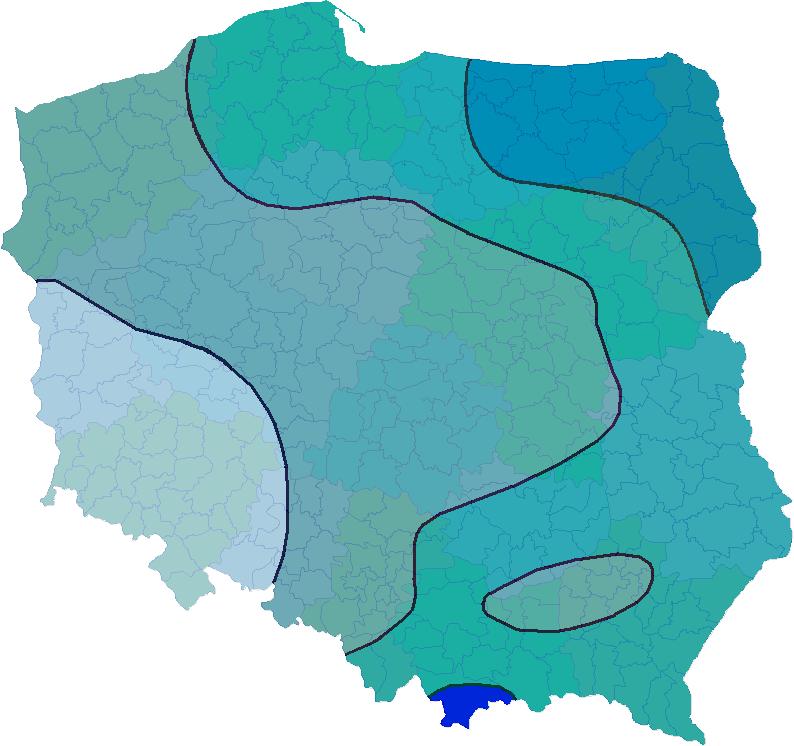

Szczecin 3 Gdańsk Olsztyn 4 Bydgoszcz Białystok Zielona Góra 1 Poznań Wrocław Opole 2 Łódź Kielce Warszawa 2 Lublin 3 KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów 5 Rysunek 5.

7 Szczecin 3 Gdańsk Olsztyn 4 Bydgoszcz Białystok Zielona Góra 1 Poznań Wrocław Opole 2 Łódź Kielce Warszawa 2 Lublin 3 KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów 5 Rysunek 5. Mapa stref obciążenia śniegiem. Q k= 1,2 kn/m 2 α= 30 deg C= 0,8 zwiększenie wartości obciążenia zgodnie z pkt normy o 20% S k = Q k C 1,20 1,152 kn/m 2 γ f = 1,5 S = S k γ f 1,728 kn/m Obciążenie wiatrem Lokalizacja: Czarna --> strefa I (powiat łańcucki) Wysokość m n.p.m. 190 Nr: P/02/2017 7

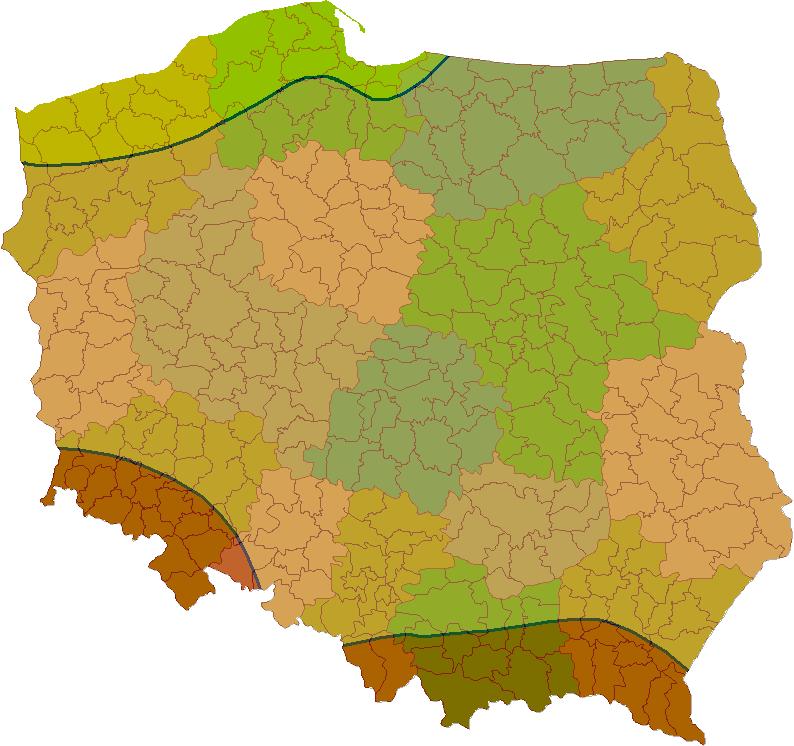

II Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Zielona Góra Poznań I Łódź Warszawa III Wrocław Opole Kielce Lublin KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów III Rysunek 6.

8 II Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Zielona Góra Poznań I Łódź Warszawa III Wrocław Opole Kielce Lublin KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów III Rysunek 6. Mapa stref obciążenia wiatrem qk= 0,30 kn/m2 z= 2,0 wysokość budowli [m] Ce= 1 teren "A" od strony południowej γf = 1,5 β= 2,2 Wariant 1 - ssanie Krawędź A Krawędź B C = C = -2,00 C = C = = -0,58 k, = k C C = -1,320 kn/m 2 k, = k C C = -0,381 kn/m 2, = k, γ f = -1,980 kn/m 2, = k, γ -0,572 kn/m 2 f = Nr: P/02/2017 8

9 Wariant 2 - parcie Krawędź A Krawędź B C = C = 2,00 C = C = = 0,58 k, = k C C = 1,320 kn/m 2 k, = k C C = 0,381 kn/m 2, = k, γ f = 1,980 kn/m 2, = k, γ f = 0,572 kn/m 2 Zestawienie obciążeń na 1 ramę, rozstaw 2,50 m śnieg 1,728kN/m2 x 2,50m = 4,320 kn/m wiatr A 1,980kN/m2 x 2,50m = 4,950 kn/m wiatr B 0,572kN/m2 x 2,50m = 1,429 kn/m panele 0,227kN/m2 x 2,50m = 0,567 kn/m 4.2. Wyniki obliczeń statycznych i wytrzymałościowych Wykonano obliczenia statyczne następujących elementów: Stopa fundamentowa Wyniki obliczeń przedstawiono w złącznikach nr STA-01 i WYM-01. Rysunek szalunkowy i zbrojeniowy: nr 1 Obliczenia statyczne wykonano w programie SPECBUD Rama v.1.3 Obliczenia fundamentu wykonano w programie SPECBUD Fundamenty Bezpośrednie v UWAGI Plan zagospodarowania terenu nie jest przedmiotem niniejszego opracowania 6. WYKAZ ZAŁĄCZNIKÓW [1] STA-01 Obliczenia statyczne [2] WYM-01 Obliczenia statyczne i wytrzymałościowe stopy fundamentowej. [3] Rys. nr 1 Stopa fundamentowa SF-1 rysunek wykonawczy. [4] Kopia uprawnień budowlanych [5] Zaświadczenie o nr SLK-HXL-XQ8-5JN o członkostwie w Okręgowej Izbie Inżynierów Budownictwa 7. WYKAZ NORM I LITERATURY [1] PN-80/B-02010/Az-1 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem [2] PN- 82/B Obciążenia budowli. Obciążenia stałe [3] PN- 82/B Obciążenia budowli. Obciążenia technologiczne. Podstawowe obciążenia technologiczno-montażowe Nr: P/02/2017 9

10 [4] PN-77/B-02011, PN-B-02011:1977/Az-1 - Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. [5] PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie [6] PN-88/B-02014; Obciążenia w obliczeniach statycznych. Obciążenie gruntem. [7] PN-B wyd. grudzień 2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Nr: P/02/
