1 PROJEKT KONSTRUKCYJNO - BUDOWLANY Nazwa i adres obiektu budowlanego: Instalacja fotowoltaiczna na terenie SUW w Czarnej (powiat łańcucki). Działka nr 1948/2 Inwestor: Gmina Czarna z siedzibą w Czarnej Czarna 260 Stadium i temat : PROJEKT BUDOWLANY Branża: Konstrukcja Projektował : inż. Bartłomiej Nowakowski upr. bud. SLK/2012/PWOK/07 podpis... Mysłowice, marzec 2017r Nr: P/04/2017 1

2 Spis treści OPIS TECHNICZNY WSTĘP Przedmiot i zakres opracowania Podstawa formalna i prawna opracowania CHARAKTERYSTYKA KONSTRUKCJI Konstrukcja Ochrona przed korozją WARUNKI GRUNTOWO- WODNE I POSADOWIENIE Parametry gruntu i poziom posadowienia OBLICZENIA KONSTRUKCJI Zestawienie obciążeń Obciążenia stałe Obciążenie śniegiem Obciążenie wiatrem UWAGI WYKAZ ZAŁĄCZNIKÓW WYKAZ NORM I LITERATURY... 9 Nr: P/04/2017 2

OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt konstrukcyjno-budowlany dla instalacji fotowoltaicznej.

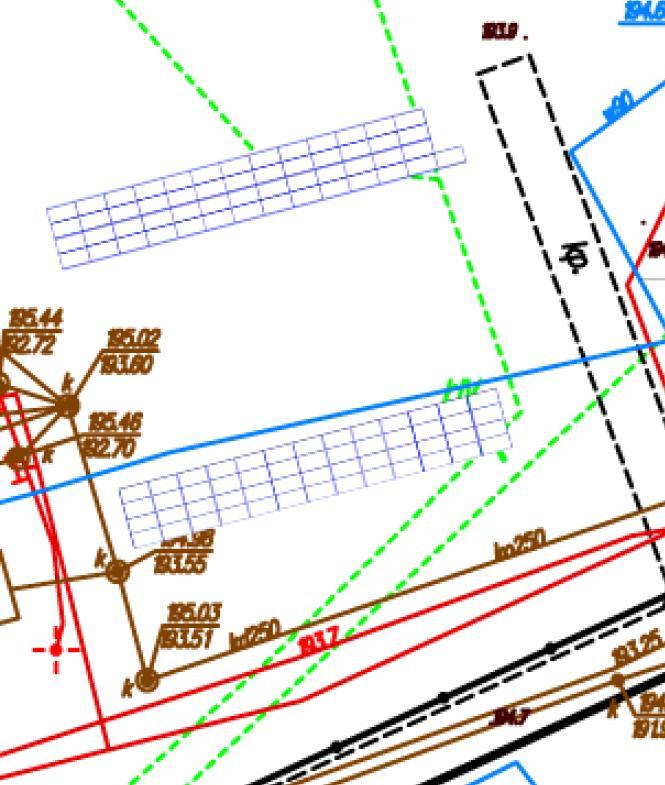

3 OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt konstrukcyjno-budowlany dla instalacji fotowoltaicznej. Projektowana instalacja zlokalizowana jest na terenie SUW w Czarnej, gmina Czarna, powiat łańcucki, na działce o nr nr 1948/ Podstawa formalna i prawna opracowania. zlecenie firmy SEMPER POWER Sp. z o.o., ul. Główna 7, Krupski Młyn 2. CHARAKTERYSTYKA KONSTRUKCJI 2.1. Konstrukcja. Projektowana instalacja fotowoltaiczna składa się z 2 konstrukcji wsporczych wbijanych w grunt rozmieszczonych na działce jak na rysunku nr 1 oraz paneli montowane na dachu w dwóch rzędach, każdy po 14 paneli w układzie poziomym (rysunek 2 i 3). Konfiguracja rozmieszczenia paneli na gruncie jest następująca: 1 konstrukcja wsporcza: 3 rzędy, każdy po 13 paneli w układzie poziomym, jeden rząd 14 paneli razem 53 szt. 1 konstrukcja wsporcza: 4 rzędy, każdy po 13 paneli w układzie poziomym razem 52 szt., Całkowita ilość 105 paneli. Rysunek 1. Rozmieszczenie paneli na konstrukcjach wsporczych. Nr: P/04/2017 3

Konstrukcje wsporcze na gruncie - to system wolnostojący, dwupodporowy, 4 rzędy paneli w układzie poziomym, wbijany w grunt.

4 Rysunek 2 Rozmieszczenie paneli na konstrukcjach dachu. Rysunek 3 Rozmieszczenie panel na dachu na systemowych konstrukcjach wsporczych. Konstrukcje wsporcze na gruncie - to system wolnostojący, dwupodporowy, 4 rzędy paneli w układzie poziomym, wbijany w grunt. Stół przeznaczony do montażu 53 paneli. Rozstaw słupów w kierunku podłużnym 9x 2,50m =22,50m, w kierunku poprzecznym 1x 2,25m. Kąt nachylenia stołu 25 stopni. Wysokość od poziomu terenu od 0,89 m do 2,74m. (rysunek nr C-1) Nr: P/04/2017 4

5 Stół przeznaczony do montażu 52 paneli Rozstaw słupów w kierunku podłużnym 9x 2,50m =22,50m, w kierunku poprzecznym 1x 2,25m. Kąt nachylenia stołu 25 stopni. Wysokość od poziomu terenu od 0,89 m do 2,74m. (rysunek nr C-2) Konstrukcja do mocowania paneli na dachu Należy zastosować systemową konstrukcję do mocowania paneli na dachu skośnym dostosowaną do konstrukcji dachu wraz z elementami mocującymi. Kąt nachylenia 15. Rysunek 4 Konstrukcja wsporcza do mocowania paneli na dachu. Panele fotowoltaiczne o standardowych wymiary 990 x 1650 x 40 mm, masa ok 19kg. Należy zastosować konstrukcję systemową wbijaną w grunt która: - umożliwi zainstalowanie wymaganej liczby paneli fotowoltaicznych o wymiarach 990 x 1650 x 40 mm - jest dostosowana do obciążeń stałych (od paneli) i klimatycznych tj. wiatr dla strefy 1 wg PN-B-02011:1977/Az-1 oraz śnieg dla strefy 3 wg PN-80/B-02010/Az-1 (wartości obliczeniowe przedstawiono pkt. 4) 2.2. Ochrona przed korozją Dla przedmiotowej inwestycji przyjęto kategorię C3 korozyjności atmosfery oraz kategorię lm3 korozyjności gruntu wg PN-EN ISO Kategoria korozyjności gruntu dotyczy słupa wbijanego w grunt. Należy zastosować konstrukcje wsporczą zabezpieczoną przed korozją odpowiednio do podanych wyżej klas korozji. Nr: P/04/2017 5

6 3. WARUNKI GRUNTOWO- WODNE I POSADOWIENIE 3.1. Parametry gruntu i poziom posadowienia Projektowane budowle zaliczono do I kategorii geotechnicznej przy prostych warunkach gruntowych. Wykonawca instalacji, po wybraniu systemu konstrukcji wsporczej, określi wymaganą głębokość wbicia słupków zgodnie z wytycznymi montażu producenta systemu z uwzględnieniem obciążeń od paneli, oraz obciążeń klimatycznych a także lokalnych warunków gruntowych. 4. OBLICZENIA KONSTRUKCJI 4.1. Zestawienie obciążeń Obciążenia stałe Obciążenie panelami fotowoltaicznymi Wymiar panelu b= 1,65m h= 1,00m masa: 19kg --> 0,190 kn ciężar jednostkowy: 0,190 kn / 1,65m2 = 0,115 kn/m2 Obciążenie panelami fotwoltaicznymi l.p. Rodzaj obciążenia Ciężar obj Obciążenie śniegiem Grubość Wartość charakterystyczna obciążenia q k współczynnik obciążenia γ f Wartość obliczeniowa obciążenia q jednostka [kn/m 3 ] [m] [kn/m 2 ] [kn/m 2 ] 1 Panel fotowoltaiczny 0,115 1,1 0,127 RAZEM 0,115 0,127 Obciążenie śniegiem Lokalizacja: Czarna --> strefa 3 Wysokość m n.p.m. 190 (powiat łańcucki, gmina Czarna) Nr: P/04/2017 6

Szczecin 3 Gdańsk Olsztyn 4 Bydgoszcz Białystok Zielona Góra 1 Poznań Wrocław Opole 2 Łódź Kielce Warszawa 2 Lublin 3 KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów 5 Rysunek 5.

7 Szczecin 3 Gdańsk Olsztyn 4 Bydgoszcz Białystok Zielona Góra 1 Poznań Wrocław Opole 2 Łódź Kielce Warszawa 2 Lublin 3 KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów 5 Rysunek 5. Lokalizacja gminy Czarna na mapie stref obciążenia śniegiem. Q k = 1,2 kn/m 2 α= 25 deg C= 0,8 zwiększenie wartości obciążenia zgodnie z pkt normy o 20% 1,152 kn/m 2 γ f = 1,5 1,728 kn/m Obciążenie wiatrem Obciążenie wiatrem Lokalizacja: Czarna --> strefa 1 (powiat łańcucki, gmina Czarna) Wysokość m n.p.m. 190 Nr: P/04/2017 7

II Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Zielona Góra Poznań I Łódź Warszawa III Wrocław Opole Kielce Lublin KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów III Rysunek 6.

8 II Gdańsk Olsztyn Szczecin Bydgoszcz Białystok Zielona Góra Poznań I Łódź Warszawa III Wrocław Opole Kielce Lublin KatowiceCzarna 22 12'E 50 07'N Kraków Rzeszów III Rysunek 6. Lokalizacja gminy Czarna na mapie stref obciążenia wiatrem wg zał. Z1-10 q k = 0,30 kn/m 2 z= 2,0 wysokość budowli [m] C e = 1 teren "A" od strony południowej γ f = 1,5 β= 2,2 Rysunek 7. Schematy obliczeniowe wg zał. Z1-10 Normy Nr: P/04/2017 8

9 Wariant 2 - parcie Krawędź A Wariant 1 - ssanie Krawędź A Krawędź B 2,00 0,47 = 1,320 kn/m 2 = 0,308 kn/m 2 1,980 kn/m 2 0,462 kn/m 2 Krawędź B -2,00-0,47 = -1,320 kn/m 2 = -0,308 kn/m 2-1,980 kn/m 2-0,462 kn/m 2 5. UWAGI Plan zagospodarowania terenu nie jest przedmiotem niniejszego opracowania 6. WYKAZ ZAŁĄCZNIKÓW [1] Rys. nr C-1 - Rysunek konstrukcji wsporczej dla 53 szt. paneli [2] Rys. nr C-2 - Rysunek konstrukcji wsporczej dla 52 szt. paneli [3] Kopia uprawnień budowlanych [4] Zaświadczenie o nr SLK-HXL-XQ8-5JN o członkostwie w Okręgowej Izbie Inżynierów Budownictwa [5] Oświadczenie projektanta 7. WYKAZ NORM I LITERATURY [1] PN-80/B-02010/Az-1 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem [2] PN- 82/B Obciążenia budowli. Obciążenia stałe [3] PN- 82/B Obciążenia budowli. Obciążenia technologiczne. Podstawowe obciążenia technologiczno-montażowe [4] PN-77/B-02011, PN-B-02011:1977/Az-1 - Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. [5] PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie [6] PN-88/B-02014; Obciążenia w obliczeniach statycznych. Obciążenie gruntem. [7] PN-EN ISO Farby i lakiery Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich Część 2: Klasyfikacja środowisk Nr: P/04/2017 9
