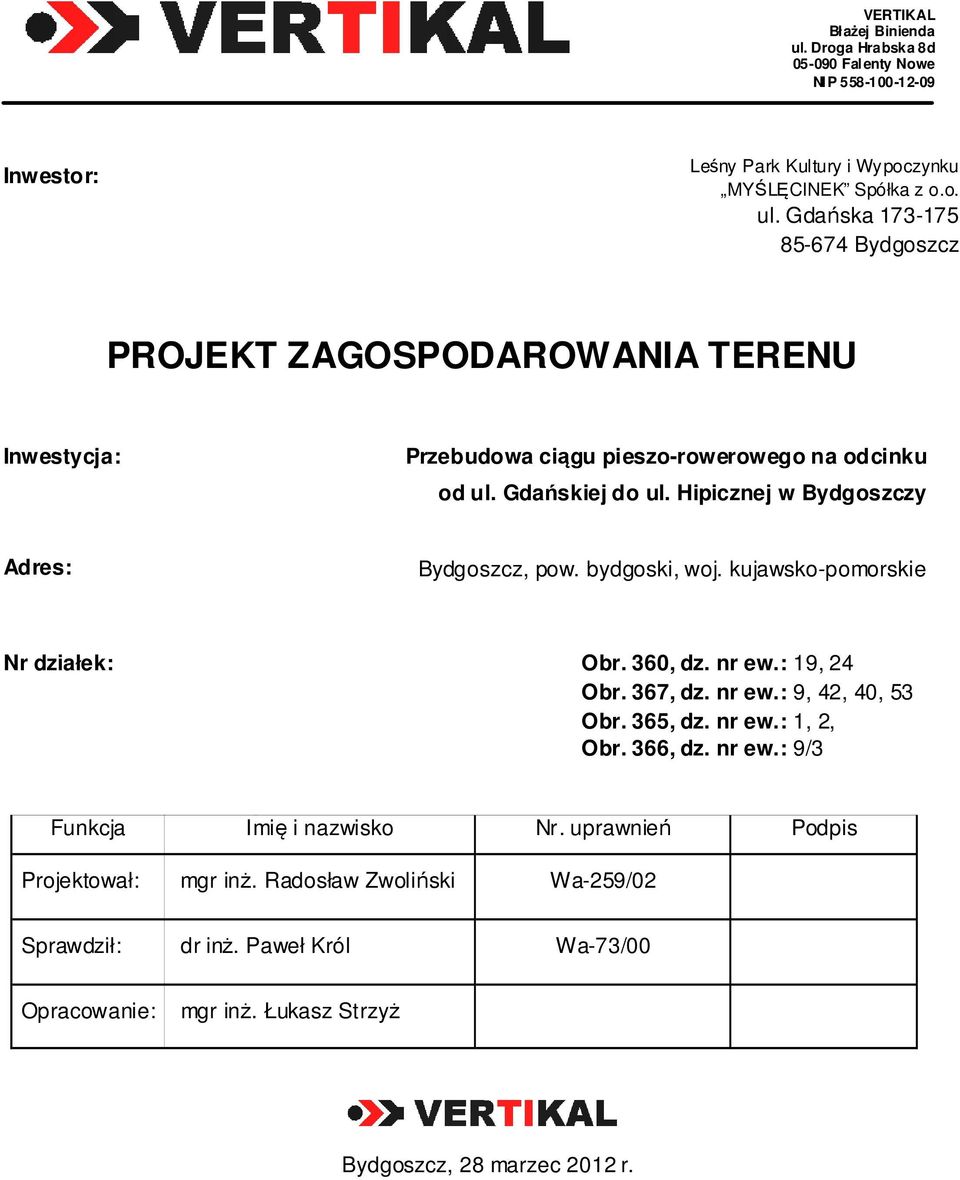

1 VERTIKAL Błażej Binienda ul. Droga Hrabska 8d Falenty Nowe NIP Inwestor: Leśny Park Kultury i Wypoczynku MYŚLĘCINEK Spółka z o.o. ul. Gdańska Bydgoszcz PROJEKT ZAGOSPODAROWANIA TERENU Inwestycja: Adres: Bydgoszcz, pow. bydgoski, woj. kujawsko-pomorskie Nr działek: Obr. 360, dz. nr ew.: 19, 24 Obr. 367, dz. nr ew.: 9, 42, 40, 53 Obr. 365, dz. nr ew.: 1, 2, Obr. 366, dz. nr ew.: 9/3 Funkcja Imię i nazwisko Nr. uprawnień Podpis Projektował: mgr inż. Radosław Zwoliński Wa-259/02 Sprawdził: dr inż. Paweł Król Wa-73/00 Opracowanie: mgr inż. Łukasz Strzyż Bydgoszcz, 28 marzec 2012 r.

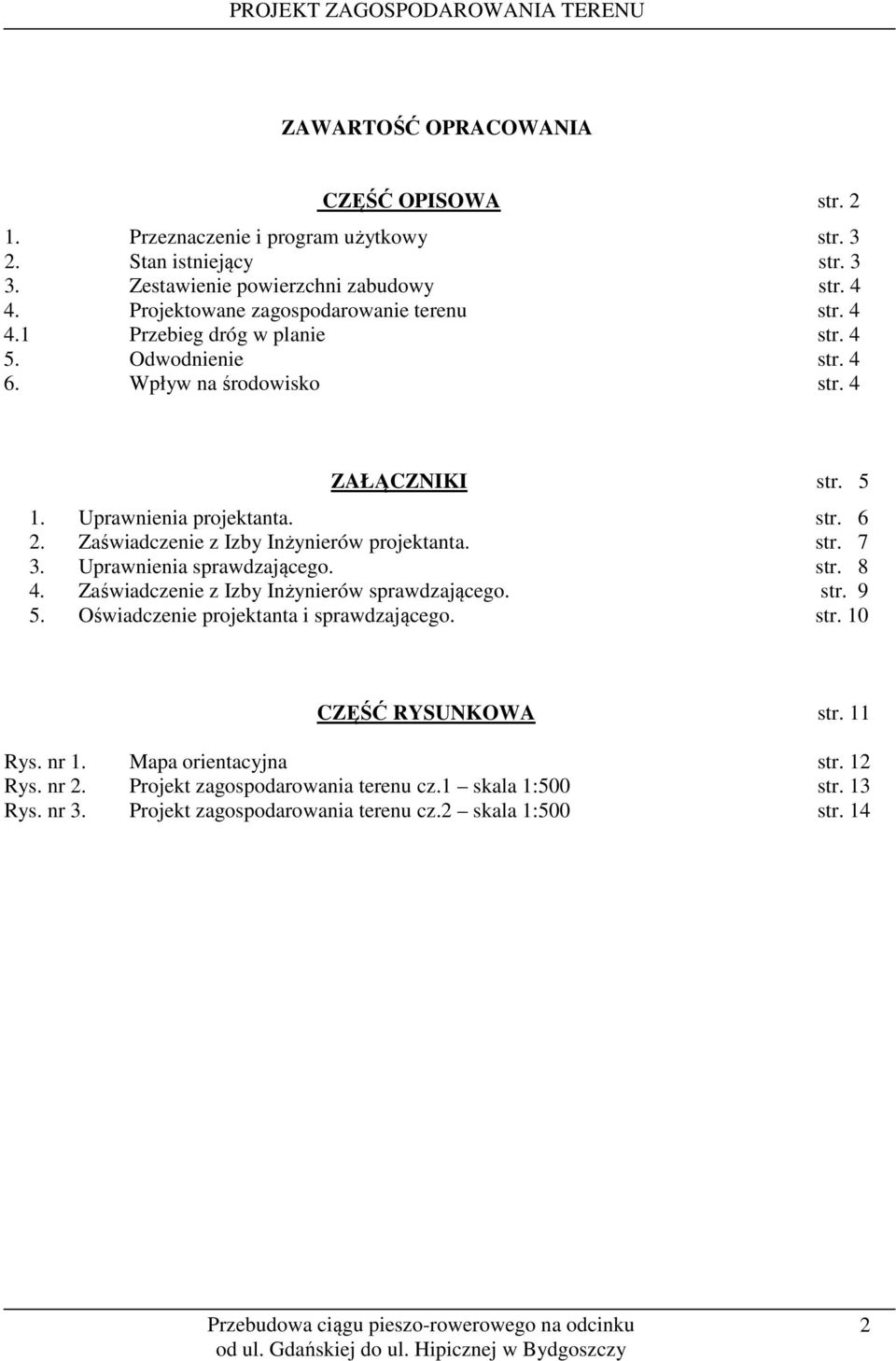

2 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA str Przeznaczenie i program użytkowy str Stan istniejący str Zestawienie powierzchni zabudowy str Projektowane zagospodarowanie terenu str Przebieg dróg w planie str Odwodnienie str Wpływ na środowisko str. 4 ZAŁĄCZNIKI str Uprawnienia projektanta. str Zaświadczenie z Izby Inżynierów projektanta. str Uprawnienia sprawdzającego. str Zaświadczenie z Izby Inżynierów sprawdzającego. str Oświadczenie projektanta i sprawdzającego. str. 10 CZĘŚĆ RYSUNKOWA str. 11 Rys. nr 1. Mapa orientacyjna str. 12 Rys. nr 2. Projekt zagospodarowania terenu cz.1 skala 1:500 str. 13 Rys. nr 3. Projekt zagospodarowania terenu cz.2 skala 1:500 str. 14 2

3 1. Przeznaczenie i program użytkowy Przedmiotem inwestycji jest przebudowa ciągu pieszo-rowerowego na odcinku. Wykaz zajmowanych działek: Obr. 360, dz. nr ew.: 19, 24 Obr. 367, dz. nr ew.: 9, 42, 40, 53 Obr. 365, dz. nr ew.: 1, 2, Obr. 366, dz. nr ew.: 9/3 2. Stan istniejący Projektowany odcinek ciągu ma długość ok. 0,875 km. Początek opracowania stanowi włączenie do ul. Hipicznej, zaś koniec opracowania stanowi podłączenie do istniejącego ciągu pieszo-rowerowego biegnącego wzdłuż ul. Gdańskiej. Na całej długości opracowania po zachodniej stronie ciągu oraz po części na wschodniej znajdują się tereny zalesione, obsługiwane przez LPKiW, natomiast po wschodniej stronie przy ul. Gdańskiej znajdują się ogródki działkowe P.O.D. Zacisze. W chwili obecnej istnieje jeden ciąg o nawierzchni asfaltowej zmiennej szerokości i w zróżnicowanym stanie technicznym. W pasie drogowym występuje następujące uzbrojenie podziemne: wodociąg, kable elektroenergetyczne, kable telekomunikacyjne, 3. Zestawienie powierzchni zabudowy Powierzchnia całkowita terenu objętego inwestycją wynosi 6576,0 m², w tym: projektowany ciąg pieszo-rowerowy oraz jezdnia 5397,0 m² projektowany chodnik z płyt betonowych 21,0 m² projektowany zjazd z kruszywa 44,0 m² projektowana zieleń 940,0 m 2 projektowana nawierzchnia z kostki (czarnej i szarej) 16,5 m 2 projektowane miejsca postojowe z płyt ażurowych 157,5 m 2 3

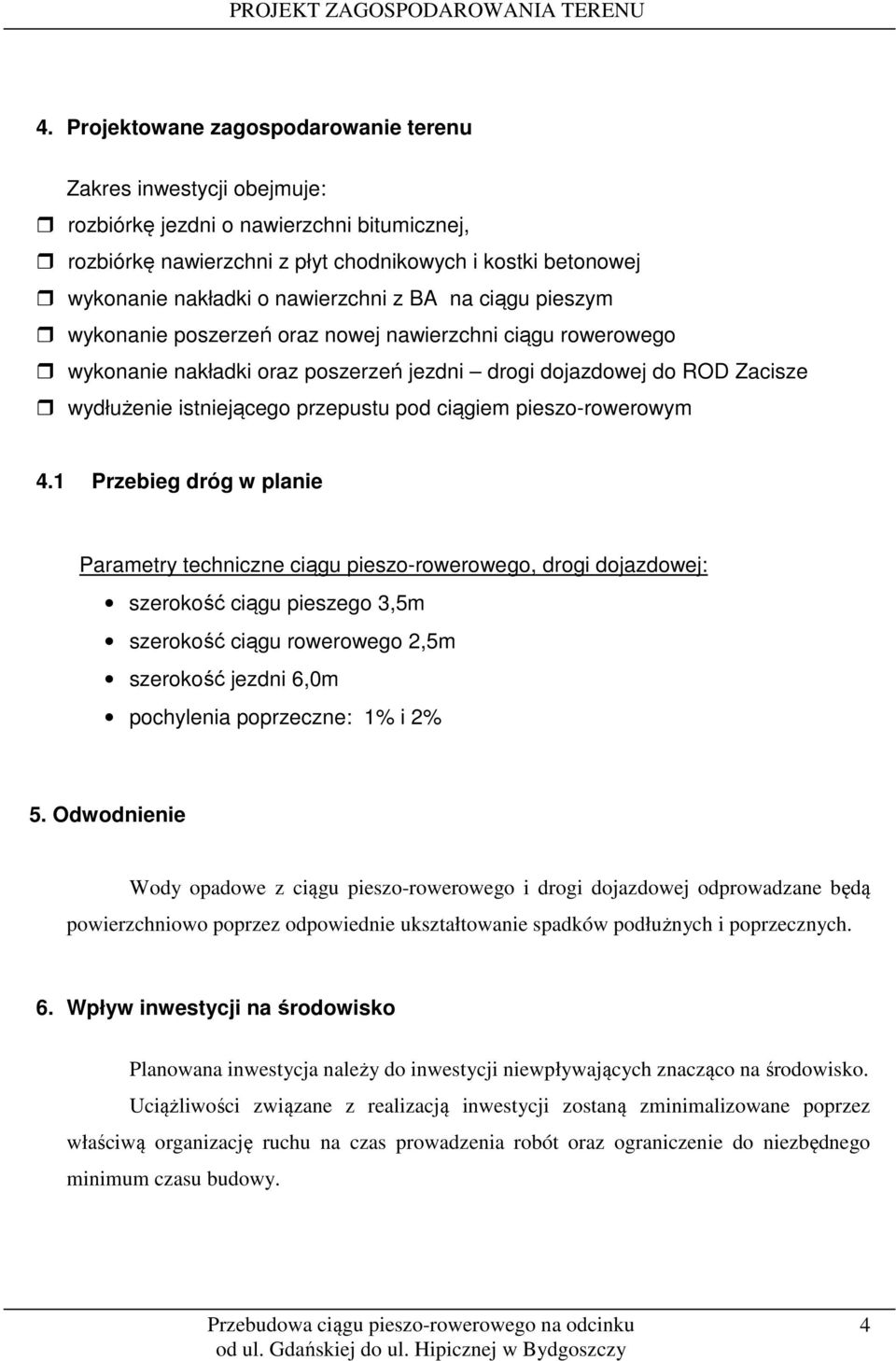

4 4. Projektowane zagospodarowanie terenu Zakres inwestycji obejmuje: rozbiórkę jezdni o nawierzchni bitumicznej, rozbiórkę nawierzchni z płyt chodnikowych i kostki betonowej wykonanie nakładki o nawierzchni z BA na ciągu pieszym wykonanie poszerzeń oraz nowej nawierzchni ciągu rowerowego wykonanie nakładki oraz poszerzeń jezdni drogi dojazdowej do ROD Zacisze wydłużenie istniejącego przepustu pod ciągiem pieszo-rowerowym 4.1 Przebieg dróg w planie Parametry techniczne ciągu pieszo-rowerowego, drogi dojazdowej: szerokość ciągu pieszego 3,5m szerokość ciągu rowerowego 2,5m szerokość jezdni 6,0m pochylenia poprzeczne: 1% i 2% 5. Odwodnienie Wody opadowe z ciągu pieszo-rowerowego i drogi dojazdowej odprowadzane będą powierzchniowo poprzez odpowiednie ukształtowanie spadków podłużnych i poprzecznych. 6. Wpływ inwestycji na środowisko Planowana inwestycja należy do inwestycji niewpływających znacząco na środowisko. Uciążliwości związane z realizacją inwestycji zostaną zminimalizowane poprzez właściwą organizację ruchu na czas prowadzenia robót oraz ograniczenie do niezbędnego minimum czasu budowy. 4

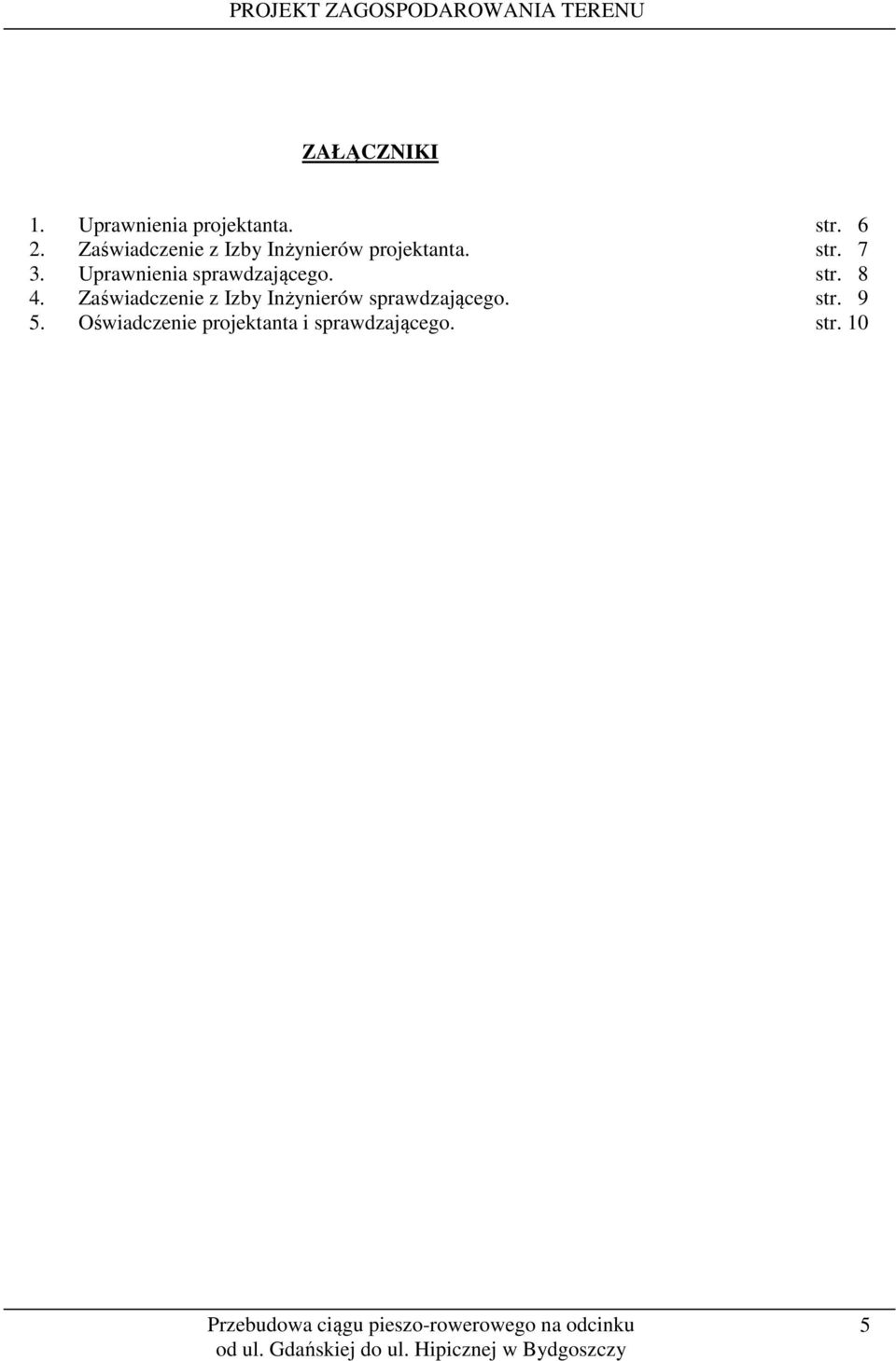

5 ZAŁĄCZNIKI 1. Uprawnienia projektanta. str Zaświadczenie z Izby Inżynierów projektanta. str Uprawnienia sprawdzającego. str Zaświadczenie z Izby Inżynierów sprawdzającego. str Oświadczenie projektanta i sprawdzającego. str. 10 5

6 6

7 7

8 8

9 9

10 Oświadczenie projektanta Oświadczam, że projekt budowlano-wykonawczy: Rozbudowy ciągu pieszo-rowerowego na odcinku od ul. Gdańskiej do ul. Hipicznej w Bydgoszczy, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy budowlanej. mgr inż. Radosław Zwoliński nr. uprawnień: Wa-259/02 Warszawa Oświadczenie sprawdzającego Potwierdzam, że projekt budowlano-wykonawczy: Rozbudowy ciągu pieszo-rowerowego na odcinku od ul. Gdańskiej do ul. Hipicznej w Bydgoszczy, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy budowlanej. dr inż. Paweł Król nr. uprawnień: Wa-73/00 Warszawa

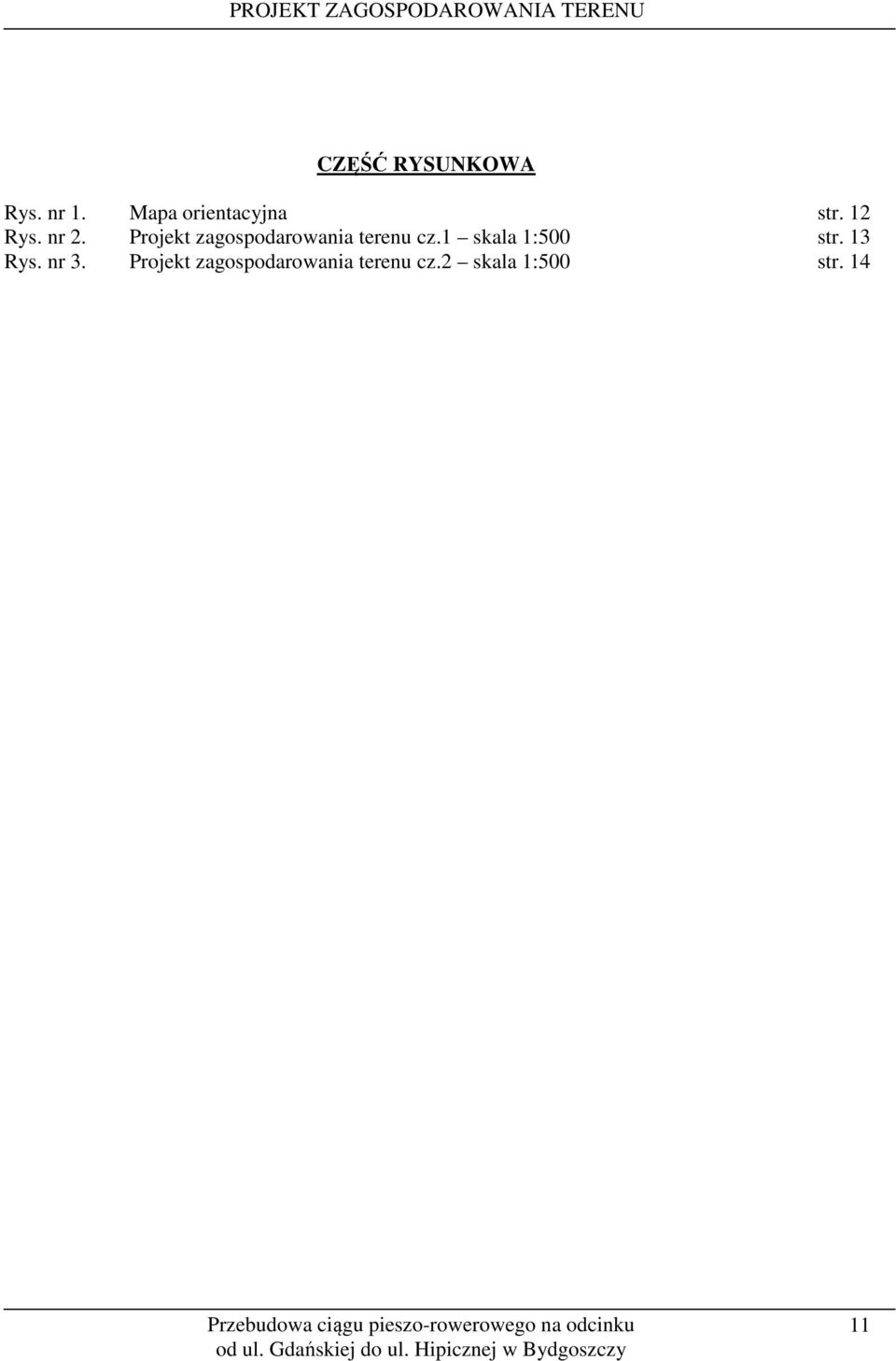

11 CZĘŚĆ RYSUNKOWA Rys. nr 1. Mapa orientacyjna str. 12 Rys. nr 2. Projekt zagospodarowania terenu cz.1 skala 1:500 str. 13 Rys. nr 3. Projekt zagospodarowania terenu cz.2 skala 1:500 str

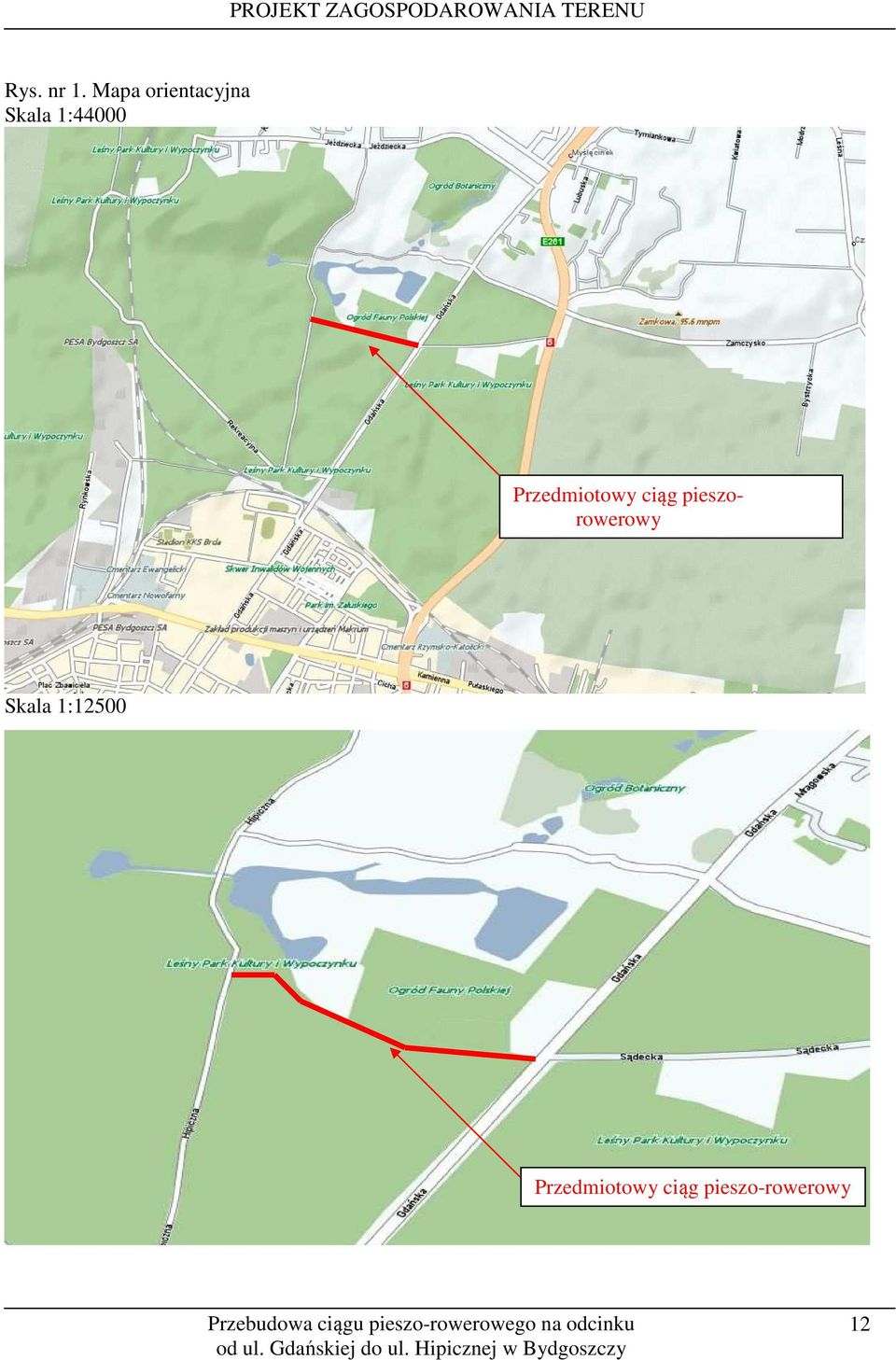

12 Rys. nr 1. Mapa orientacyjna Skala 1:44000 Przedmiotowy ciąg pieszorowerowy Skala 1:12500 Przedmiotowy ciąg pieszo-rowerowy 12
