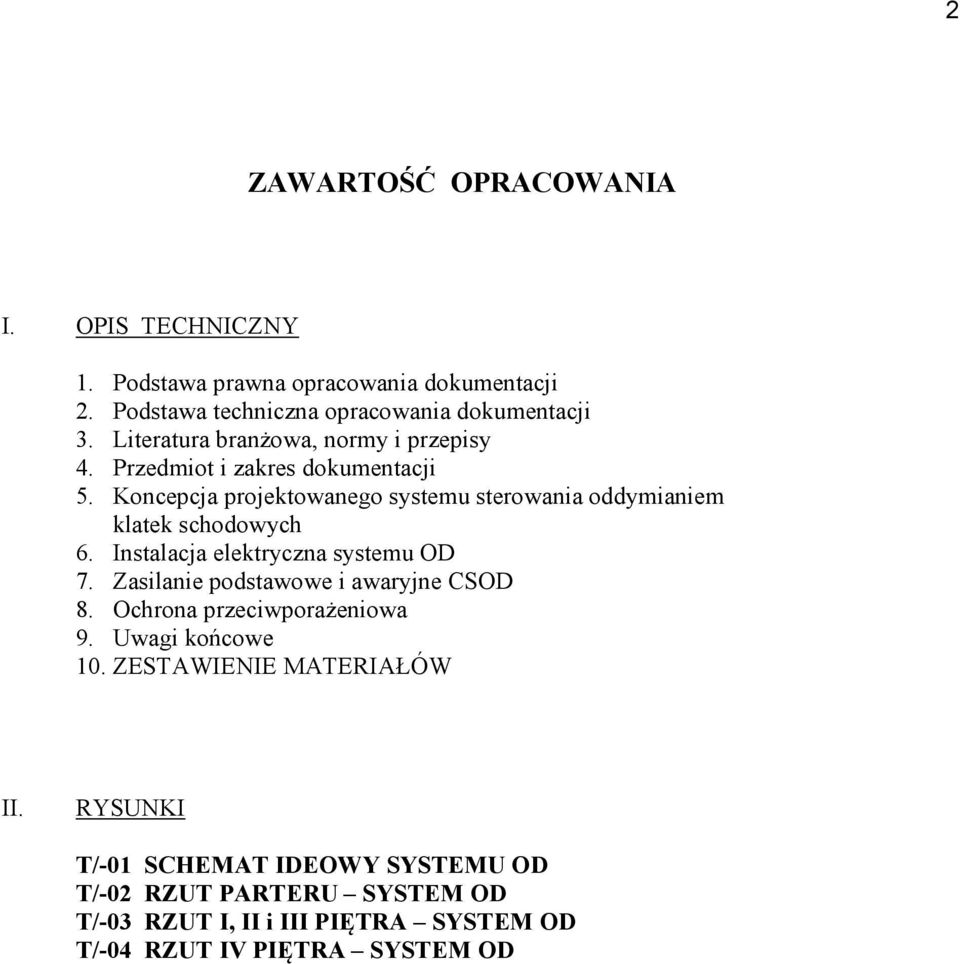

1 2 ZAWARTOŚĆ OPRACOWA IA I. OPIS TECHNICZNY 1. Podstawa prawna opracowania dokumentacji 2. Podstawa techniczna opracowania dokumentacji 3. Literatura branżowa, normy i przepisy 4. Przedmiot i zakres dokumentacji 5. Koncepcja projektowanego systemu sterowania oddymianiem klatek schodowych 6. Instalacja elektryczna systemu OD 7. Zasilanie podstawowe i awaryjne CSOD 8. Ochrona przeciwporażeniowa 9. Uwagi końcowe 10. ZESTAWIENIE MATERIAŁÓW II. RYSUNKI T/-01 SCHEMAT IDEOWY SYSTEMU OD T/-02 RZUT PARTERU SYSTEM OD T/-03 RZUT I, II i III PIĘTRA SYSTEM OD T/-04 RZUT IV PIĘTRA SYSTEM OD

2 3 OPIS TECH ICZ Y "System sterowania oddymianiem klatek schodowych OBIEKT: Hotel Asystencki Nr 2, Gdańsk, ul. Hallera 241 ZAMAWIAJĄCY: Uniwersytet Gdański Gdańsk, ul. Bażyńskiego 1 1. Podstawa prawna opracowania dokumentacji Umowa zawarta z Zamawiającym 2. Podstawa techniczna opracowania dokumentacji - Ekspertyza techniczna rzeczoznawcy budowlanego oraz do spraw zabezpieczeń przeciwpożarowych dla przedmiotowego obiektu - mgr inż. Grzegorz Błyskal, dr inż. Jan Krause - Postanowienie Pomorskiego Komendanta Wojewódzkiego PSP w Gdańsku dotyczące przedmiotowego obiektu WZ-5595/10-2/2011 z dnia 28 lutego projekt branży architektonicznej niniejszego opracowania mgr inż. arch Iwona Smyczyńska - uzgodnienia międzybranżowe - uzgodnienia z Zamawiającym - wizje lokalne 3. Literatura branżowa, normy i przepisy Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz. U. Nr 109 poz. 719/2010 ) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [Dz.U.Nr 75/2002 poz.690 ze zmianami z dnia r.] Specyfikacja techniczna PKN-CEN/TS Systemy sygnalizacji pożarowej. Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji maj 2006 r. "Systemy sygnalizacji pożarowej" - Ogólnopolskie Warsztaty Zacisze PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. PN-B Ochrona przeciwpożarowa budynków. Klapy dymowe. Wymagania i metody badań. Karty katalogowe i certyfikaty zgodności urządzeń producentów systemów oddymiania

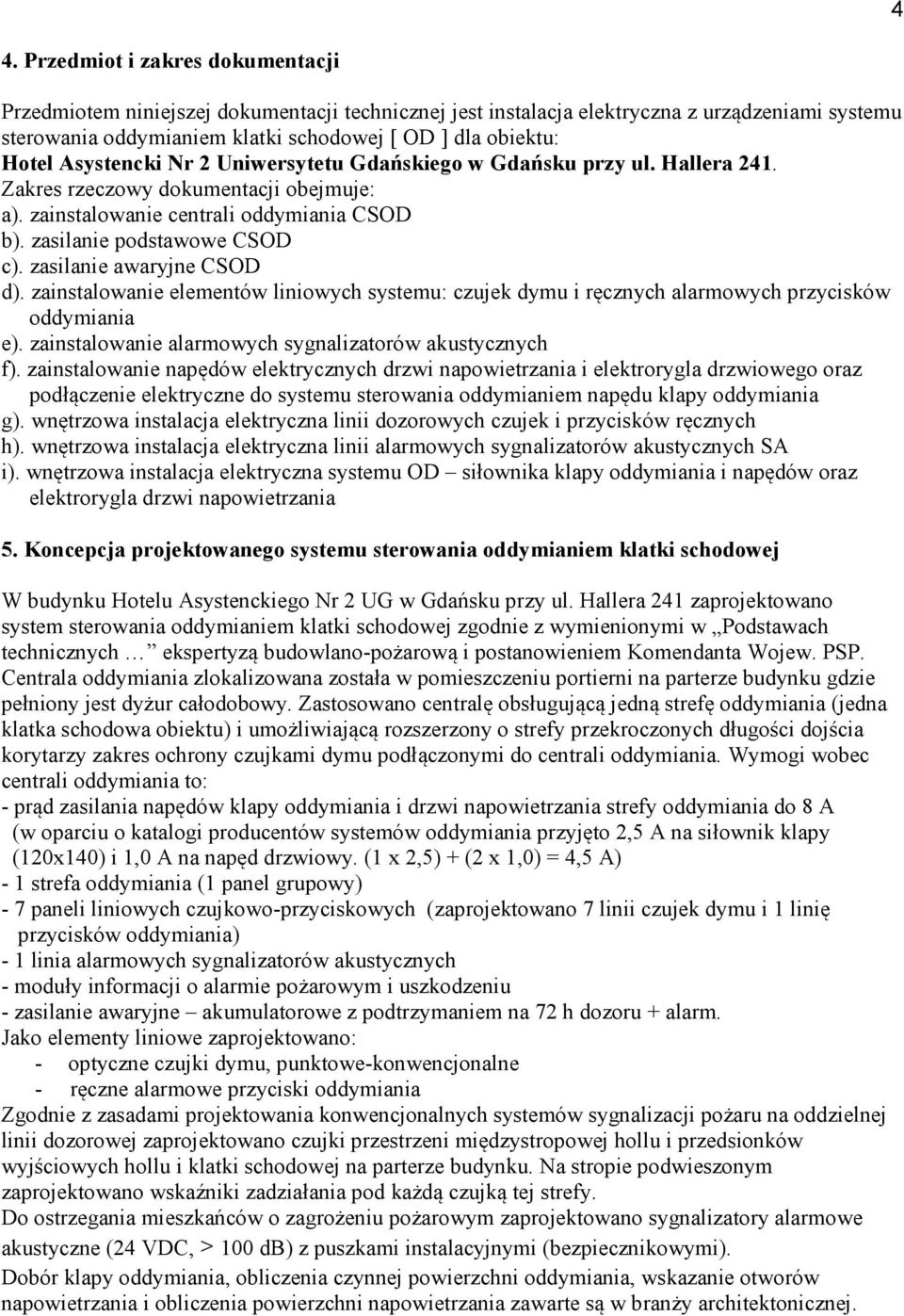

3 4 4. Przedmiot i zakres dokumentacji Przedmiotem niniejszej dokumentacji technicznej jest instalacja elektryczna z urządzeniami systemu sterowania oddymianiem klatki schodowej [ OD ] dla obiektu: Hotel Asystencki r 2 Uniwersytetu Gdańskiego w Gdańsku przy ul. Hallera 241. Zakres rzeczowy dokumentacji obejmuje: a). zainstalowanie centrali oddymiania CSOD b). zasilanie podstawowe CSOD c). zasilanie awaryjne CSOD d). zainstalowanie elementów liniowych systemu: czujek dymu i ręcznych alarmowych przycisków oddymiania e). zainstalowanie alarmowych sygnalizatorów akustycznych f). zainstalowanie napędów elektrycznych drzwi napowietrzania i elektrorygla drzwiowego oraz podłączenie elektryczne do systemu sterowania oddymianiem napędu klapy oddymiania g). wnętrzowa instalacja elektryczna linii dozorowych czujek i przycisków ręcznych h). wnętrzowa instalacja elektryczna linii alarmowych sygnalizatorów akustycznych SA i). wnętrzowa instalacja elektryczna systemu OD siłownika klapy oddymiania i napędów oraz elektrorygla drzwi napowietrzania 5. Koncepcja projektowanego systemu sterowania oddymianiem klatki schodowej W budynku Hotelu Asystenckiego Nr 2 UG w Gdańsku przy ul. Hallera 241 zaprojektowano system sterowania oddymianiem klatki schodowej zgodnie z wymienionymi w Podstawach technicznych ekspertyzą budowlano-pożarową i postanowieniem Komendanta Wojew. PSP. Centrala oddymiania zlokalizowana została w pomieszczeniu portierni na parterze budynku gdzie pełniony jest dyżur całodobowy. Zastosowano centralę obsługującą jedną strefę oddymiania (jedna klatka schodowa obiektu) i umożliwiającą rozszerzony o strefy przekroczonych długości dojścia korytarzy zakres ochrony czujkami dymu podłączonymi do centrali oddymiania. Wymogi wobec centrali oddymiania to: - prąd zasilania napędów klapy oddymiania i drzwi napowietrzania strefy oddymiania do 8 A (w oparciu o katalogi producentów systemów oddymiania przyjęto 2,5 A na siłownik klapy (120x140) i 1,0 A na napęd drzwiowy. (1 x 2,5) + (2 x 1,0) = 4,5 A) - 1 strefa oddymiania (1 panel grupowy) - 7 paneli liniowych czujkowo-przyciskowych (zaprojektowano 7 linii czujek dymu i 1 linię przycisków oddymiania) - 1 linia alarmowych sygnalizatorów akustycznych - moduły informacji o alarmie pożarowym i uszkodzeniu - zasilanie awaryjne akumulatorowe z podtrzymaniem na 72 h dozoru + alarm. Jako elementy liniowe zaprojektowano: - optyczne czujki dymu, punktowe-konwencjonalne - ręczne alarmowe przyciski oddymiania Zgodnie z zasadami projektowania konwencjonalnych systemów sygnalizacji pożaru na oddzielnej linii dozorowej zaprojektowano czujki przestrzeni międzystropowej hollu i przedsionków wyjściowych hollu i klatki schodowej na parterze budynku. Na stropie podwieszonym zaprojektowano wskaźniki zadziałania pod każdą czujką tej strefy. Do ostrzegania mieszkańców o zagrożeniu pożarowym zaprojektowano sygnalizatory alarmowe akustyczne (24 VDC, > 100 db) z puszkami instalacyjnymi (bezpiecznikowymi). Dobór klapy oddymiania, obliczenia czynnej powierzchni oddymiania, wskazanie otworów napowietrzania i obliczenia powierzchni napowietrzania zawarte są w branży architektonicznej.

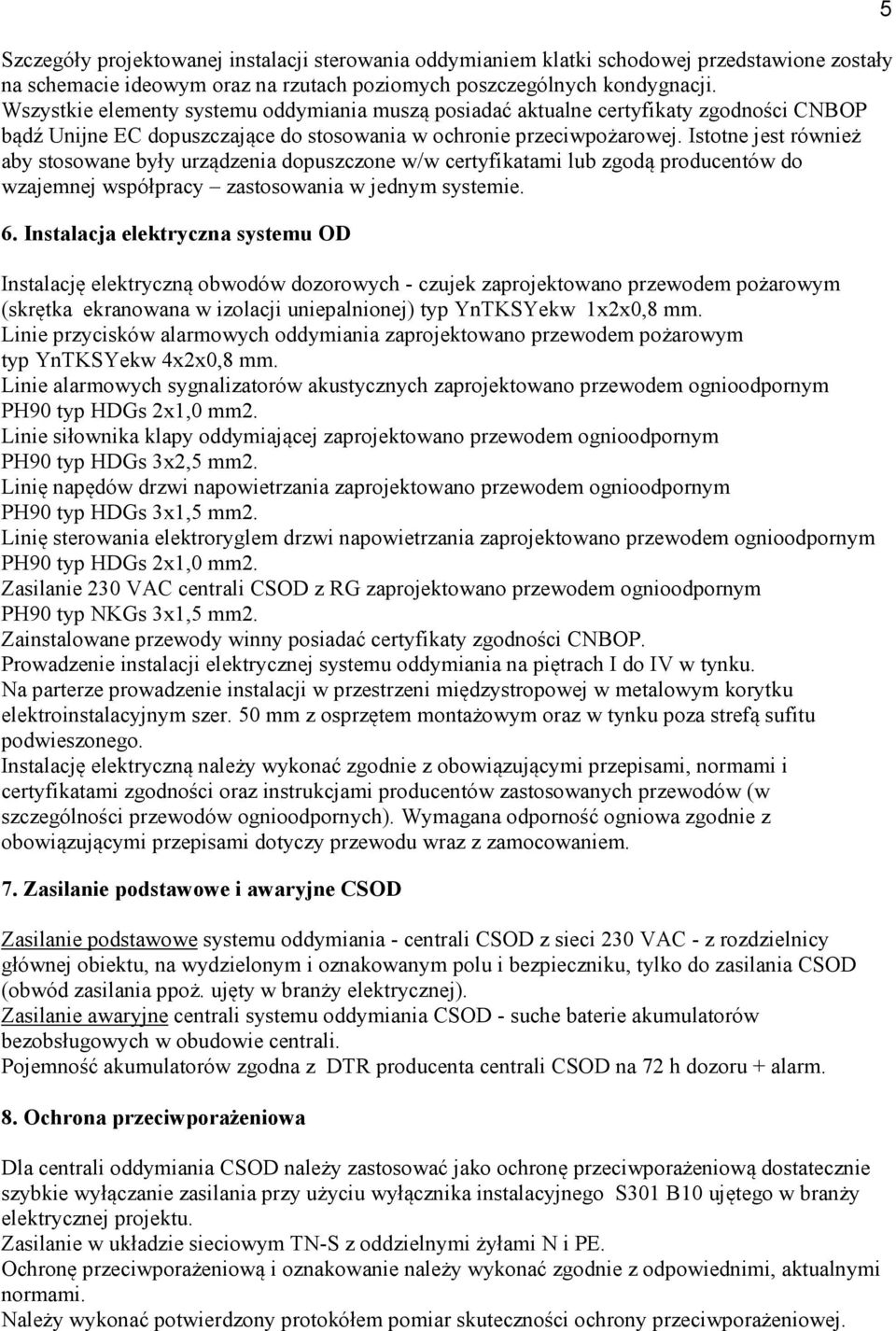

4 Szczegóły projektowanej instalacji sterowania oddymianiem klatki schodowej przedstawione zostały na schemacie ideowym oraz na rzutach poziomych poszczególnych kondygnacji. Wszystkie elementy systemu oddymiania muszą posiadać aktualne certyfikaty zgodności CNBOP bądź Unijne EC dopuszczające do stosowania w ochronie przeciwpożarowej. Istotne jest również aby stosowane były urządzenia dopuszczone w/w certyfikatami lub zgodą producentów do wzajemnej współpracy zastosowania w jednym systemie. 6. Instalacja elektryczna systemu OD Instalację elektryczną obwodów dozorowych - czujek zaprojektowano przewodem pożarowym (skrętka ekranowana w izolacji uniepalnionej) typ YnTKSYekw 1x2x0,8 mm. Linie przycisków alarmowych oddymiania zaprojektowano przewodem pożarowym typ YnTKSYekw 4x2x0,8 mm. Linie alarmowych sygnalizatorów akustycznych zaprojektowano przewodem ognioodpornym PH90 typ HDGs 2x1,0 mm2. Linie siłownika klapy oddymiającej zaprojektowano przewodem ognioodpornym PH90 typ HDGs 3x2,5 mm2. Linię napędów drzwi napowietrzania zaprojektowano przewodem ognioodpornym PH90 typ HDGs 3x1,5 mm2. Linię sterowania elektroryglem drzwi napowietrzania zaprojektowano przewodem ognioodpornym PH90 typ HDGs 2x1,0 mm2. Zasilanie 230 VAC centrali CSOD z RG zaprojektowano przewodem ognioodpornym PH90 typ NKGs 3x1,5 mm2. Zainstalowane przewody winny posiadać certyfikaty zgodności CNBOP. Prowadzenie instalacji elektrycznej systemu oddymiania na piętrach I do IV w tynku. Na parterze prowadzenie instalacji w przestrzeni międzystropowej w metalowym korytku elektroinstalacyjnym szer. 50 mm z osprzętem montażowym oraz w tynku poza strefą sufitu podwieszonego. Instalację elektryczną należy wykonać zgodnie z obowiązującymi przepisami, normami i certyfikatami zgodności oraz instrukcjami producentów zastosowanych przewodów (w szczególności przewodów ognioodpornych). Wymagana odporność ogniowa zgodnie z obowiązującymi przepisami dotyczy przewodu wraz z zamocowaniem. 7. Zasilanie podstawowe i awaryjne CSOD Zasilanie podstawowe systemu oddymiania - centrali CSOD z sieci 230 VAC - z rozdzielnicy głównej obiektu, na wydzielonym i oznakowanym polu i bezpieczniku, tylko do zasilania CSOD (obwód zasilania ppoż. ujęty w branży elektrycznej). Zasilanie awaryjne centrali systemu oddymiania CSOD - suche baterie akumulatorów bezobsługowych w obudowie centrali. Pojemność akumulatorów zgodna z DTR producenta centrali CSOD na 72 h dozoru + alarm. 8. Ochrona przeciwporażeniowa Dla centrali oddymiania CSOD należy zastosować jako ochronę przeciwporażeniową dostatecznie szybkie wyłączanie zasilania przy użyciu wyłącznika instalacyjnego S301 B10 ujętego w branży elektrycznej projektu. Zasilanie w układzie sieciowym TN-S z oddzielnymi żyłami N i PE. Ochronę przeciwporażeniową i oznakowanie należy wykonać zgodnie z odpowiednimi, aktualnymi normami. Należy wykonać potwierdzony protokółem pomiar skuteczności ochrony przeciwporażeniowej. 5

5 6 Pozostałe urządzenia i obwody projektowanego systemu OD pracują na napięciu bezpiecznym 24 VDC. 9. Uwagi końcowe 1. Prace instalacyjno-montażowe należy wykonać zgodnie z obowiązującymi przepisami i normami, zgodnie z aktualnym poziomem wiedzy technicznej w przedmiotowych branżach. Wykonawca systemu oddymiania powinien posiadać autoryzację producenta instalowanego systemu. 2. Przy układaniu instalacji elektrycznej projektowanego systemu OD należy zachować odległości koordynacyjne od instalacji elektro-energetycznych. 3. Przekazanie systemu OD Użytkownikowi do eksploatacji powinno poprzedzić ( dokonane przez Instalatora ): - sprawdzenie działania w obiekcie po zainstalowaniu 100 % urządzeń instalowanego systemu - przeszkolenie personelu odpowiedzialnego w zakresie eksploatacji systemu. Instalator winien jest dostarczyć odpowiednie instrukcje pisemne. - protokolarnie potwierdzone dokonanie pomiarów skuteczności ochrony przeciwporażeniowej 4. Funkcjonujący system winien być utrzymywany w stałej sprawności i okresowo ( zgodnie z normami i instrukcjami producentów ) kompleksowo sprawdzany. Konserwację systemu należy zlecić autoryzowanej firmie. Konserwator pisemnie poświadcza sprawność systemu. W okresie gwarancji, w zależności od umownych warunków gwarancji, dla jej zachowania wskazane jest prowadzenie konserwacji przez instalatora za oddzielnym porozumieniem. 5. W przypadku wystąpienia zmian w obiekcie w stosunku do niniejszego projektu ( w trakcie wykonawstwa lub dalszej eksploatacji ) należy skontaktować się z projektantem systemu celem ustalenia ewentualnej korekty. 6. W projektowanych tematach nie występują zagadnienia wymagające ujęcia w planach BIOZ budowy. 7. Lokalizacja czujek dymu na stropach dróg komunikacyjnych winna uwzględniać minimalne dopuszczalne odległości montażu czujek od: - ścian bocznych i belek stropowych min. 0,5 m - otworów wentylacji mechanicznej min. 1,5 m - opraw oświetleniowych min. 0,5 m 8. Ręczne alarmowe przyciski oddymiania lokalizować na wysokości 1,4-1,6 m od podłogi. 9. Przejścia instalacji elektrycznej projektowanego systemu OD przez granice stref pożarowych mogą odpowiednio do właściwych norm i przepisów wymagać uszczelnień pożarowych (dotyczy przepustów o średnicy powyżej 4 cm).

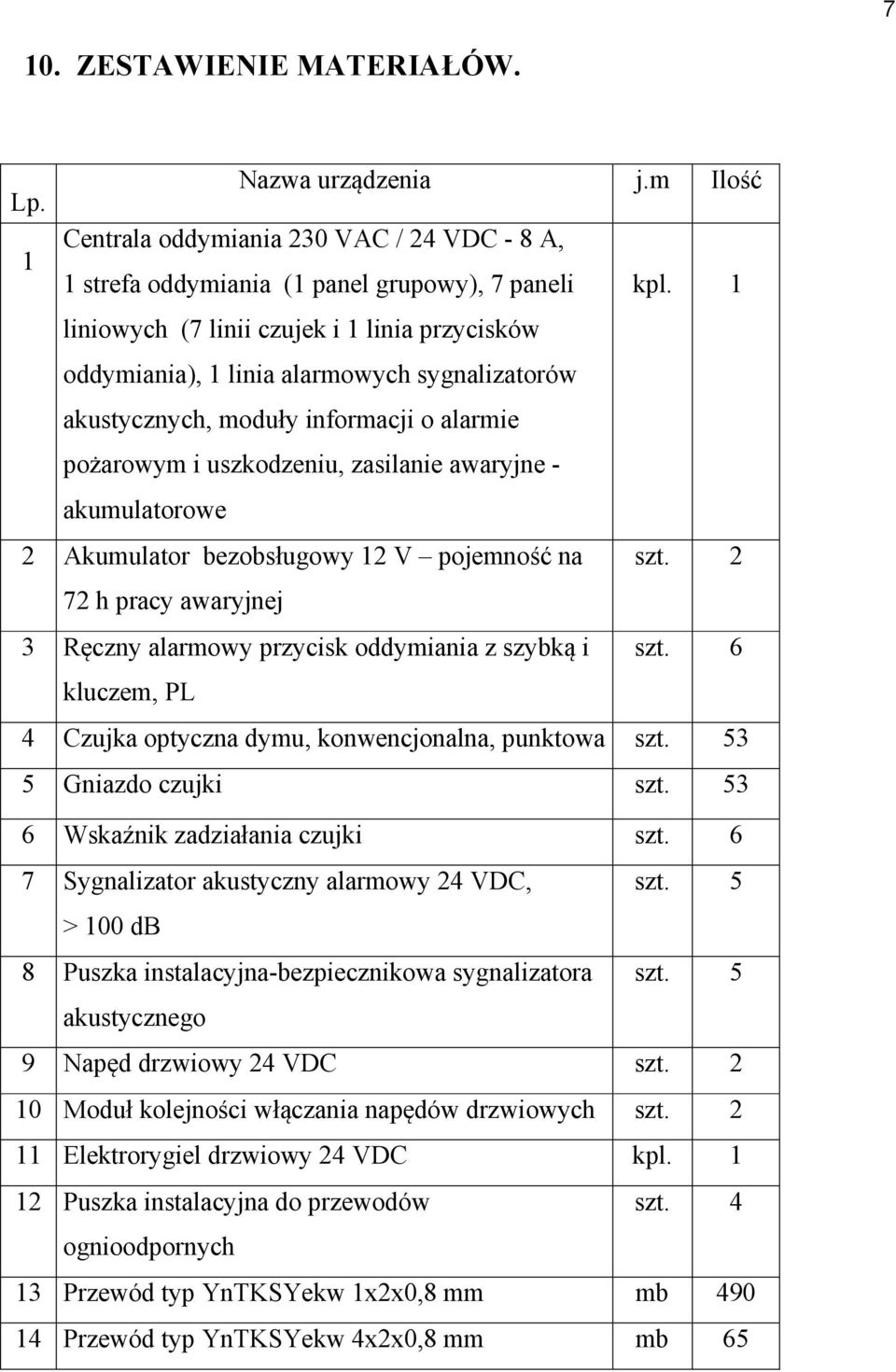

6 7 10. ZESTAWIE IE MATERIAŁÓW. Lp. Nazwa urządzenia j.m Ilość 1 Centrala oddymiania 230 VAC / 24 VDC - 8 A, 1 strefa oddymiania (1 panel grupowy), 7 paneli kpl. 1 liniowych (7 linii czujek i 1 linia przycisków oddymiania), 1 linia alarmowych sygnalizatorów akustycznych, moduły informacji o alarmie pożarowym i uszkodzeniu, zasilanie awaryjne - akumulatorowe 2 Akumulator bezobsługowy 12 V pojemność na szt h pracy awaryjnej 3 Ręczny alarmowy przycisk oddymiania z szybką i szt. 6 kluczem, PL 4 Czujka optyczna dymu, konwencjonalna, punktowa szt Gniazdo czujki szt Wskaźnik zadziałania czujki szt. 6 7 Sygnalizator akustyczny alarmowy 24 VDC, szt. 5 > 100 db 8 Puszka instalacyjna-bezpiecznikowa sygnalizatora szt. 5 akustycznego 9 Napęd drzwiowy 24 VDC szt Moduł kolejności włączania napędów drzwiowych szt Elektrorygiel drzwiowy 24 VDC kpl Puszka instalacyjna do przewodów szt. 4 ognioodpornych 13 Przewód typ YnTKSYekw 1x2x0,8 mm mb Przewód typ YnTKSYekw 4x2x0,8 mm mb 65

7 8 15 Przewód typ HDGs 2x1,0 mm2 PH90 mb Przewód typ HDGs 3x1,5 mm2 PH90 mb Przewód typ HDGs 3x2,5 mm2 PH90 mb Przewód typ NKGs 3x1,5 mm2 PH90 mb Korytko elektroinstalacyjne szer. 50 mm metalowe mb 30 z osprzętem montażowym (na przewody ognioodporne) 20 Materiały instalacyjne i pomocnicze (uchwyty, kołki montażowe, mocowania kabli ognioodpornych, masa uszczelniająca ognioochronna, zaprawa do bruzd itd.) wg potrzeb kpl 1
