1 NAFTA-GAZ, ROK LXIX, Nr 8 / 2013 Robert Wojtowicz Instytut Nafty i Gazu Ocena gazu granicznego G21 od kątem jego rzydatności do określenia jakości salania gazów ziemnych wysokometanowych ochodzących z regazyfikacji LNG w urządzeniach użytku domowego W artykule rzedstawiono wyniki badań jakości salania dla jednej kuchni i czterech łyt gazowych wyosażonych w różne alniki. Celem ekserymentu było srawdzenie, czy na odstawie wyników badań rzerowadzonych rzy użyciu gazu granicznego niezuełnego salania G21 skontrolowane urządzenia użytku domowego można zasilać gazami ziemnymi o zwiększonej zawartości węglowodorów wyższych (głównie etanu i roanu), nie owodując ogorszenia ich jakości salania. Badane urządzenia rzystosowane były do salania gazu ziemnego wysokometanowego rozrowadzanego obecnie w Polsce. Do badań użyto także gazy o zawartości etanu do 20% i roanu do 5% oraz gaz G20. Składy badanych mieszanin zostały oracowane w oarciu o zawartość gazów ochodzących ze złóż na Morzu Północnym oraz gazów LNG. Są to najbardziej rawdoodobne kierunki dywersyfikacji dostaw gazu do Polski. Słowa kluczowe: gaz ziemny, gaz graniczny niezuełnego salania G21, LNG. Evaluation of limit gas G21 in terms of its suitability to evaluate the quality of combustion natural gases from LNG regasification in household devices This aer resents combustion quality results for 1 cooker and 4 hotlates equied with various burners. The aim of the exeriment was to examine whether (based on research carried out with incomlete combustion limit gas G21) tested household devices can be owered by natural gases with increased content of higher hydrocarbons (ethane and roane mainly), without causing deterioration in the quality of combustion. The tested devices were designed to burn natural gas currently distributed in Poland. In addition to G21 gas, the tests used gases containing u to 20% of ethane and u to 5% roane and G20 gas. Configurations of test gases have been develoed on the basis of gas comositions from fields in the North Sea and LNG gases. These are the most likely directions of diversification of gas sulies to the Polish market. Key words: natural gas, incomlete combustion limit gas, LNG. Wstę Norma PN-EN 437+A1:2010 Gazy do badań kategorie urządzeń ciśnienia róbne określa gazy do badań, ciśnienia róbne i kategorie urządzeń w odniesieniu do stosowania aliw gazowych z ierwszej, drugiej i trzeciej rodziny. Dokument ten zawiera także ostanowienia, które są uwzględniane w normach dotyczących oszczególnych urządzeń objętych zakresem dyrektywy UE 90/396/EWG, dotyczącej urządzeń salających aliwa gazowe. Podaje on również zalecenia odnoszące się do stosowania określonych gazów i ciśnień rzy rzerowadzaniu badań. 599

2 NAFTA-GAZ Według normy PN-EN 437+A1:2010, w badaniach tyu WE (badania według norm zharmonizowanych z dyrektywą GAD 2009/142/WE) urządzeń rzystosowanych do salania gazu z rodziny drugiej Gruy E jako gaz odniesienia stosowany jest G20 (100% metanu), natomiast gazem granicznym niezuełnego salania jest w tym rzyadku G21 (87% metanu i 13% roanu). Obecnie w wielu krajach Euroy toczą się dyskusje i rowadzone są badania zmierzające do uzyskania odowiedzi na ytanie, czy gaz G21 można nadal stosować jako gaz graniczny niezuełnego salania rzy badaniu urządzeń rzystosowanych do salania gazu ziemnego wysokometanowego 2E i 2H. Związane jest to z koniecznością sięgania o nowe źródła gazu ziemnego, często z tzw. złóż niekonwencjonalnych, których skład gazu odbiega od dotychczas stosowanego. Secjaliści szacują, że światowe zasoby gazu w złożach niekonwencjonalnych, omijając nawet wielce roblematyczne hydraty metanu, są dziesięciokrotnie większe od zasobów konwencjonalnych [4]. Wątliwości wynikają z faktu, że gazy ochodzące ze złóż Morza Północnego oraz aliwa LNG w swoich składach (tablice 1 i 2) mają większą zawartość węglowodorów wyższych niż metan (głównie etan i roan), a także dotychczas użytkowane gazy. Górna liczba Wobbe go gazu G21 jest wyższa od tego arametru gazów z Morza Północnego i LNG, jednak mimo to wływ własności alnych etanu na jakość salania w urządzeniach gazowych wymaga weryfikacji. Wobec owyższego rzerowadzono badania jakości salania na ięciu kuchniach i łytach gazowych wyosażonych w obecnie rodukowane i najczęściej stosowane alniki gazowe. Celem racy było srawdzenie, czy oierając się na badaniach rzerowadzonych gazem granicznym niezuełnego salania G21 urządzenia użytku domowego można zasilać gazami ziemnymi o odwyższonej zawartości węglowodorów wyższych (głównie etanu i roanu), nie owodując ogorszenia ich jakości salania. i, w które wyosażono badane urządzenia, rzystosowane były do salania gazu ziemnego wysokometanowego rozrowadzanego obecnie w Polsce. Zmiana składu gazu olegała na tym, że wytwarzane na otrzeby rób gazy ziemne zawierały znaczne ilości etanu (do 20%) i roanu (do 5%), w odróżnieniu do gazu stosowanego obecnie w naszym kraju. Składy badanych gazów zostały oracowane w oarciu o zawartość mieszanin ochodzących ze złóż na Morzu Północnym oraz gazów LNG, z uwagi na fakt, iż są to najbardziej rawdoodobne kierunki dywersyfikacji dostaw tego aliwa do Polski. Podobne badania zostaną rzerowadzone dla alników innych urządzeń użytku domowego. Porównanie arametrów jakościowych gazu ziemnego rozrowadzanego aktualnie w Polsce oraz gazu, który w wyniku dywersyfikacji może być imortowany Tablica 1. Charakterystyki gazów Gazy Morza Północnego [1] Parametr Jednostka Gaz 2E * mieszanka 1 mieszanka 2 Gazy LNG metan % 97, , , ,8 etan % 0, ,6515 5, roan % 0,1787 0,8437 2, n-butan % 0,0260 0,0247 0, ,5 Skład gazu i-butan % 0,0282 0,0381 0,3906 n-entan % 0,0140 0,0027 0,0864 i-entan % 0,0120 0,0063 0,1063 C6+ 0,0100 0,0050 0,0676 azot % 1,2000 0,9630 0, ,3 dwutlenek węgla % 0,0190 2,3928 0,6961 Cieło salania H s MJ/m 3 39,80 46,00 43,83 Wartość oałowa H i MJ/m 3 35,88 41,70 39,64 Liczba Wobbe go (górna) W s MJ/m 3 52,83 54,84 55,03 Liczba Wobbe go (dolna) W i MJ/m 3 47,63 49,71 49,77 Gęstość bezwzględna ρ kg/m 3 0,734 0,909 0,820 Gęstość względna d - 0,567 0,704 0,634 Uwaga: wartości wielkości fizykochemicznych odane dla warunków odniesienia: t = 25 C/0 C i = 1013,25 mbar. * Przykładowy skład gazu ziemnego wysokometanowego używanego aktualnie w Polsce [1]. 600 Nafta-Gaz, nr 8/2013

3 artykuły W Polsce od kilku lat toczy się dyskusja na temat dywersyfikacji dostaw gazu i zmniejszenia uzależnienia od dostaw z Rosji oraz większego wykorzystania własnych zasobów. Wynikiem olitycznych i gosodarczych dyskusji oraz analizy obecnej sytuacji w zakresie dostaw nośników energetycznych, a szczególnie gazu ziemnego, było rzyjęcie rzez Radę Ministrów olityki energetycznej Polski do 2030 roku oraz odjęcie działań zmierzających do zaewnienia niezawodności dostaw tego aliwa [3]. Orócz zwiększenia wykorzystania gazu ze źródeł krajowych rozważa się także imort mieszanin ochodzących z Morza Północnego oraz skrolonego gazu ziemnego (LNG). W tablicy 1 orównano rzykładowy skład gazu ziemnego wysokometanowego aktualnie dostarczanego w Polsce odbiorcom, ze składami gazów ziemnych, które w wyniku dywersyfikacji dostaw mogą ojawić się w olskim systemie gazowniczym. Dla orównania w tablicy 2 zamieszczono charakterystyki gazów LNG ochodzących z różnych stron świata. Analizując zawarte w tablicach 1 i 2 dane, można zauważyć, że gazy ochodzące z rejonu Morza Północnego, a także LNG mogą zawierać kilka, a nawet kilkadziesiąt razy więcej węglowodorów wyższych niż metan. Udział rocentowy etanu w tych gazach dochodzi do ok. 22%, a zawartość roanu może sięgać nawet 6%. W tablicy 2 rzedstawiono składy rocentowe oraz główne arametry energetyczne gazów LNG ochodzących z różnych stron świata. Pochodzenie LNG Skład metan etan roan C4+ Tablica 2. LNG z różnych źródeł [2] H s H i W s (górna) [% mol] [MJ/m 3 ] [kg/m 3 ] - Brunei 89,76 4,75 3,20 2,29 45,40 41,10 56,50 0,835 0,646 Trynidad 96,14 3,40 0,39 0,07 41,17 37,15 54,22 0,746 0,578 Algieria 88,83 8,61 2,18 0,38 44,15 39,92 55,85 0,808 0,625 Indonezja 90,18 6,41 2,38 1,03 44,22 39,98 55,88 0,809 0,626 Nigeria 90,53 5,05 2,95 1,47 44,57 40,31 56,06 0,817 0,632 Katar 89,27 7,07 2,50 1,16 44,61 40,36 56,09 0,818 0,633 Abu Dhabi 85,96 12,57 1,33 0,14 44,61 40,36 56,10 0,818 0,632 Malezja 87,64 6,88 3,98 1,50 45,78 41,45 56,71 0,843 0,652 Australia 86,41 9,04 3,60 0,95 45,69 41,37 56,67 0,841 0,650 Oman 86,61 8,31 3,32 1,76 46,06 41,71 56,86 0,848 0,656 Uwaga: wartości wielkości fizykochemicznych odane dla warunków odniesienia: t = 25 o C/0 o C i = 1013,25 mbar. ρ d Określenie składu gazów użytych w badaniach W tablicach 1 i 2 okazano składy gazu ziemnego wysokometanowego, który w wyniku dywersyfikacji dostaw może w niedługim czasie ojawić się w olskim systemie rzesyłowym i dystrybucyjnym gazu ziemnego. Wszystkie mieszaniny rezentowane w tablicach 1 i 2 zaliczane są do rodziny drugiej, a więc gazem odniesienia zgodnie z normą PN-EN 437+A1:2010 jest G20, czyli metan. Podstawowym roblemem w rzyadku zasilania urządzeń gazami bogatymi, do których należy zaliczyć gaz z Morza Północnego i z regazyfikacji LNG, jest jakość salania. Wobec owyższego, jako gaz orównawczy, według normy PN-EN 437+A1:2010, owinien być stosowany gaz graniczny niezuełnego salania G21, który jest mieszaniną 87% metanu i 13% roanu. G20 i G21 są gazami znormalizowanymi o określonych składach. Jak wynika z tablicy 3, tworzone są one w oarciu o metan i roan, czyli nie uwzględniają wływu na jakość salania etanu zawartego w gazie ziemnym wysokometanowym. Należy również rzyomnieć, że górna granica liczby Wobbe go dla gazu E w normie PN-C-04753:2011 Gaz ziemny Jakość gazu dostarczanego odbiorcom z sieci rozdzielczej została rozszerzona do wartości 56,9 MJ/m 3 (25 C/0 C/1013,25 mbar), czyli rzewiduje wrowadzanie do sieci dystrybucyjnej gazów ziemnych z większą zawartością wyższych węglowodorów niż metan. Analizując owyższe uwarunkowania, do badań rzyjęto nastęujące gazy testowe i mieszaniny gazowe: gaz testowy G20 jako gaz odniesienia dla srawdzenia znamionowego obciążenia cielnego badanych urządzeń i ewentualnego korygowania nastaw w taki Nafta-Gaz, nr 8/

4 NAFTA-GAZ Gazy do badań Tablica 3. Gazy do badań według normy PN-EN 437+A1:2010 Oznaczenie gazu Skład objętościowy [%] H i [MJ/m 3 ] W i [MJ/m 3 ] H s [MJ/m 3 ] W s [MJ/m 3 ] Gaz odniesienia G20 CH 4 = ,90 48,20 39,94 53,61 0,555 Gaz graniczny nieełnego salania G21 CH = 87 4 C 3 H = ,33 52,36 47,80 57,76 0,685 Uwaga: arametry energetyczne oraz gęstość odano dla warunków odniesienia: 0 C i = 1013,25 mbar. d sosób, aby zmiana gazu nastęowała zawsze rzy znamionowych nastawach, które w dalszych badaniach nie ulegają zmianom, gaz testowy G21 czyli gaz graniczny niezuełnego salania stosowany w badaniach tyu WE urządzeń rzystosowanych do salania gazu ziemnego wysokometanowego Gruy E, mieszanki o zwiększającej się zawartości etanu i roanu, symulujące składy gazów z Morza Północnego i LNG: 90% metanu + 7% etanu + 3% roanu (oznaczenie gazu: G73), 80% metanu + 15% etanu + 5% roanu (oznaczenie gazu: G155), 76% metanu + 20% etanu + 4% roanu (oznaczenie gazu: G204). Przyjęto również, że istotnym arametrem, którego zmiany w urządzeniach należy zbadać, będzie stężenie CO rzy ciśnieniu nominalnym i maksymalnym. Tablica 4. Parametry gazów testowych oraz gazów o odwyższonej zawartości etanu i roanu Oznaczenia gazów oraz wartość arametru Parametr Jednostka G20 G21 G73 G155 G204 metan % etan % roan % n-butan % Skład gazu i-butan % n-entan % i-entan % azot % dwutlenek węgla % Cieło salania H s MJ/m 3 39,94 47,80 43,81 47,47 48,38 Wartość oałowa H i MJ/m 3 35,90 43,33 39,61 43,03 43,88 Liczba Wobbe go (górna) W s MJ/m 3 53,61 57,76 55,66 57,62 58,10 Liczba Wobbe go (dolna) W i MJ/m 3 48,20 52,36 50,32 52,22 52,69 Gęstość ρ kg/m 3 0,717 0,885 0,801 0,878 0,897 Gęstość względna d - 0,555 0,685 0,619 0,679 0,694 Uwaga: arametry energetyczne oraz gęstość odano dla warunków odniesienia: 0 C i = 1013,25 mbar. Ois stanowisk oraz rocedur badawczych stosowanych w badaniach alników łyt i kuchni gazowych Na otrzeby badań adotowano rocedury badawcze zawarte w normie PN-EN [5]. Pomiar obciążenia cielnego Weryfikację obciążenia cielnego każdego urządzenia rzerowadzano z użyciem gazu odniesienia G20, rzy ciśnieniu nominalnym, z zastosowaniem odowiednich dysz. Pomiar rzerowadzono między 10. a 13. minutą, licząc od uruchomienia alnika, mierząc strumień objętości zużytego gazu. Jeżeli uzyskiwane obciążenie ciele różniło się więcej niż o ± 2% od obciążenia cielnego deklarowanego rzez roducenta rzy nominalnym ciśnieniu zasilania nom = 20 mbar, dokonywano jego korekty w celu uzyskania wymaganego obciążenia cielnego dla danego alnika. 602 Nafta-Gaz, nr 8/2013

5 artykuły Uzyskaną w ten sosób wartość ciśnienia nazwano nomsk, a odowiadające mu ciśnienie minimalne min i maksymalne max nazwano odowiednio: minsk i maxsk. Poszczególne wartości ciśnienia muszą sełniać zależność: nomsk minsk maxsk (1) nom min Obciążenie cielne Q n, wskazane rzez roducenta, określono na odstawie nastęującego równania [5]: max Q n = 0,278 V n H s (2) gdzie: Q n obciążenie cielne [kw], V n strumień objętości zużytego gazu [m 3 /godz.], H s cieło salania gazu odniesienia [MJ/m 3 ]. Strumień objętości gazu V n obliczano za omocą równania: ( a s ) 288,15 V n Vmes 1013,25 (273,15 t ) (3) g gdzie: V mes zmierzony strumień objętości gazu w warunkach badania [m 3 /godz.], a ciśnienie atmosferyczne [mbar], ciśnienie zasilania gazem w unkcie omiarowym [mbar], t g temeratura gazu w unkcie omiarowym [ C], ws ciśnienie ary nasyconej wody w temeraturze t g [mbar], W związku z tym, że w badaniach stosowany był gazomierz mokry, ciśnienie ary nasyconej wody w temeraturze t g obliczano z równania: ws 5262 ex 21,094 (4) 273,15 tg Obciążenie cielne dla wszystkich badanych gazów było określane dla skorygowanych ciśnień: nominalnego i maksymalnego Rys. 1. Przyrząd do obierania róbek salin z garnkiem o średnicy 220 mm 1 rurka miedziana o średnicy 8 mm, 2 rzysłona, 3 rura stalowa o średnicy 22 mm Pomiar jakości salania Pomiar zawartości CO w salinach wykonywano w ierwszej kolejności rzy zasilaniu urządzenia gazem odniesienia G20, rzy takim ciśnieniu zasilania, które sowodowało, że obciążenie cielne uzyskiwane rzez każdy alnik było równe obciążeniu cielnemu deklarowanemu rzez roducenta, z odchyleniem ± 2%. Nastęnie, nie zmieniając ustawień alnika oraz ciśnienia zasilania, gaz G20 zastęowany był kolejno mieszaninami: G21, G73, G155 i G204, o czym onownie mierzono zawartość CO w salinach. Te same omiary owtórzono dla wszystkich gazów zamieszczonych w tablicy 4, zmieniając jedynie ciśnienie zasilania na ciśnienie maksymalne. Pobieranie róbek salin rzerowadzano z wykorzystaniem okrągłego garnka o średnicy 220 mm, który rzykrywany był urządzeniem do obierania róbek salin, okazanym na rysunku 1 [5]. Próbki salin obierano orzez zasysanie gazów z górnej części urządzenia do obierania róbek o 20 min od rozoczęcia badania. Stężenie objętościowe CO w suchych i nierozcieńczonych owietrzem salinach (salanie stechiometryczne) określano wzorem [5]: CO CO N CO M (5) CO 2 N 2 M gdzie: (CO) N rocentowe stężenie objętościowe tlenku węgla(ii) w suchych, nierozcieńczonych owietrzem salinach, (CO 2 ) N rocentowe stężenie objętościowe tlenku węgla(iv), obliczone dla suchych, nierozcieńczonych owietrzem salin, (CO) M i (CO 2 ) M rocentowe stężenia objętościowe tlenku węgla(ii) i tlenku węgla(iv), zmierzone w róbkach salin suchych odczas badania Nafta-Gaz, nr 8/

6 NAFTA-GAZ 3 manometr różnicowy 4 analizator salin 2 gazomierz 5 badany obiekt 1 regulator ciśnienia Rys. 2. Schemat stanowiska do badania kuchni gazowej Schemat stanowiska do badań kuchni gazowych rzedstawiono na rysunku 2. Do odstawowych elementów stanowiska należą: 1 regulator ciśnienia, 2 gazomierz mokry, 3 manometr różnicowy, 4 analizator salin. Wybór urządzeń do badań Do badań wytyowano urządzenia z alnikami kubełkowymi (cztery urządzenia) oraz alnikami fajkowymi (jedno urządzenie). i ochodziły od ięciu różnych roducentów, którzy okrywają ok. 90% zaotrzebowania rynku. Ze względu na sosób tworzenia mieszanki owietrznogazowej wszystkie badane alniki są alnikami kinetycznodyfuzyjnymi. W alnikach kubełkowych owietrze ierwotne do salania zasysane jest znad łyty alnikowej, stąd alniki te nie mogą być utoione w łycie, a najleiej racują w modnych ostatnio szklanych lub ceramicznych łaskich łytach odalnikowych. Regulacja doływu owietrza ierwotnego ze względu na rodzaj gazu realizowana jest orzez secjalne konstrukcje dysz (z odwójnym lub nawet otrójnym nawiercaniem i odowiednio dobraną wysokością). Drugi ty alników kubełkowych charakteryzuje się tym, że ich kubełkowa część ełniąca rolę inżektora wytłoczona jest bezośrednio w łycie odalnikowej. i fajkowe osiadają inżektor zamontowany od łytą odalnikową, w związku z tym owietrze ierwotne zasysane jest z rzestrzeni znajdującej się od nią. Przy doborze urządzeń do badań brano od uwagę również odległość otworów łomykowych alnika od dna garnka. Dobierano urządzenia, w których odległość ta jest możliwie najmniejsza, z uwagi na to, że minimalizowanie odległości owoduje owstawanie gorszych warunków salania. Charakterystyka urządzeń wytyowanych do badań Tablica 5. Płyty gazowe nr 1 i 2 Płyta gazowa nr 1 Płyta gazowa nr 2 Parametr charakterystyczny Jednostka alniki alniki mały średni duży mały średni duży bardzo duży Deklarowana moc alnika kw 0,55 1,4 2,4 0,85 1,5 2,2 3,5 Wymiar ierścienia łomieniowego mm Średnica dyszy mm 0,56 0,86 1,12 0,62 0,85 1,2 1,4 Odległość otworów łomykowych od dna garnka mm Rodzaj rusztu - stalowy ręt emaliowany żeliwny 604 Nafta-Gaz, nr 8/2013

7 artykuły Parametr charakterystyczny Jednostka Tablica 6. Płyty gazowe nr 3 i 4 mały Płyta gazowa nr 3 Płyta gazowa nr 4 alniki średni bardzo duży mały alniki średni bardzo duży Deklarowana moc alnika kw 1,05 1,8 3,3 0,9 1,75 2,7 Wymiar ierścienia łomieniowego mm Średnica dyszy mm 0,73 0,92 1,3 0,69 0,97 1,24 Odległość otworów łomykowych od dna garnka mm ,5 Rodzaj rusztu - stalowy ręt emaliowany stalowy Parametr charakterystyczny Tablica 7. Kuchnia gazowa Jednostka Kuchnia gazowa alniki mały średni bardzo duży Deklarowana moc alnika kw 0,6 1,4 2,4 Wymiar ierścienia łomieniowego mm Średnica dyszy mm 0,55 0,85 1,07 Odległość otworów łomykowych od dna garnka mm Rodzaj rusztu - stalowy ręt emaliowany Wyniki omiarów Badania kształtu łomienia wykonane na alniku Bunsena W badaniach tyu WE urządzeń rzystosowanych do salania gazu ziemnego wysokometanowego 2E jako gaz odniesienia stosowany jest G20, natomiast gazem granicznym niezuełnego salania jest mieszanina G21, o składzie 87% metanu i 13% roanu. Gaz ten, jak wynika z tablicy 8, otrzebuje o 1,86 m 3 więcej owietrza do salania niż gaz odniesienia G20 (w raktyce jest to czysty metan). Tablica 8. Teoretyczne zaotrzebowanie owietrza do salania oraz maksymalna szybkość salania gazów użytych w badaniach Gaz Zaotrzebowanie owietrza * Maksymalna szybkość salania * S Lmax [m 3 /m 3 ] [m/s] G20 9,52 44,80 G21 11,38 45,01 G73 10,45 45,04 G155 11,31 45,30 G204 11,52 45,42 * Obliczenia własne na odstawie wzoru 6 i tablicy 9. Szybkość salania mieszanin gazów jest określona rzez zawartość rocentową i szybkość salania składników. Jej rzybliżoną wartość można obliczyć rzy omocy nastęującego wzoru [6]: n1s n1 n2s n2... S L (6) n n... 1 gdzie: n 1, n 2 rocentowa zawartość składników w mieszaninie alnej. Gaz Tablica 9. Maksymalna szybkość salania wybranych gazów alnych [6] Symbol chemiczny 2 Wsółczynnik nadmiaru owietrza dla S Lmax S Lmax [cm/s] Metan CH 4 1,08 44,8 Etan C 2 H 6 1,14 47,6 Proan C 3 H 8 1,06 46,4 Jak wynika z tablicy 8, gaz G21 oraz mieszaniny G155 i G204 mają bardzo odobne własności alne (zarówno zaotrzebowanie owietrza, jak i szybkość salania). W związku z tym, na jakość salania gazów w alnikach kinetyczno- Nafta-Gaz, nr 8/

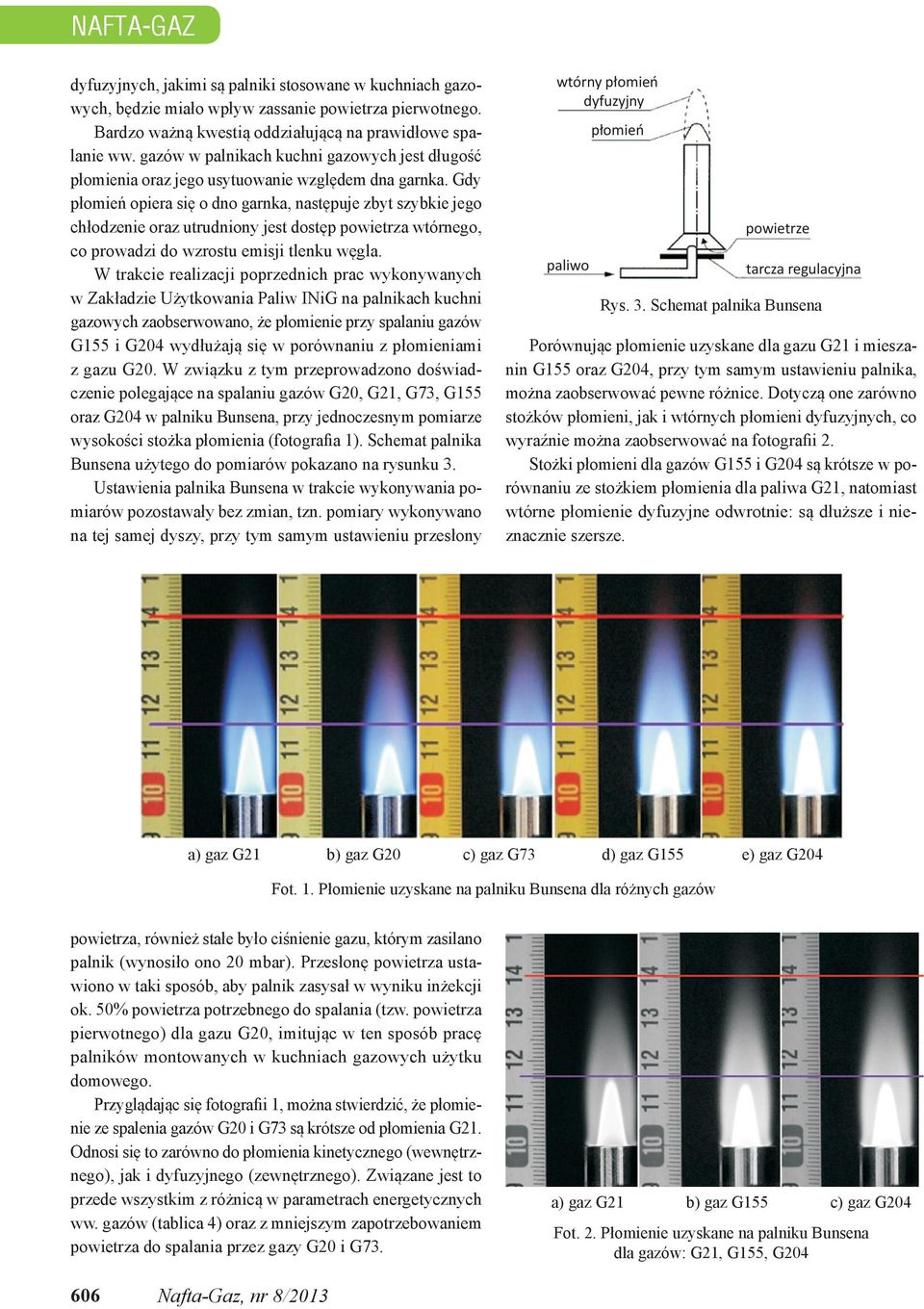

8 NAFTA-GAZ dyfuzyjnych, jakimi są alniki stosowane w kuchniach gazowych, będzie miało wływ zassanie owietrza ierwotnego. Bardzo ważną kwestią oddziałującą na rawidłowe salanie ww. gazów w alnikach kuchni gazowych jest długość łomienia oraz jego usytuowanie względem dna garnka. Gdy łomień oiera się o dno garnka, nastęuje zbyt szybkie jego chłodzenie oraz utrudniony jest dostę owietrza wtórnego, co rowadzi do wzrostu emisji tlenku węgla. W trakcie realizacji orzednich rac wykonywanych w Zakładzie Użytkowania Paliw INiG na alnikach kuchni gazowych zaobserwowano, że łomienie rzy salaniu gazów G155 i G204 wydłużają się w orównaniu z łomieniami z gazu G20. W związku z tym rzerowadzono doświadczenie olegające na salaniu gazów G20, G21, G73, G155 oraz G204 w alniku Bunsena, rzy jednoczesnym omiarze wysokości stożka łomienia (fotografia 1). Schemat alnika Bunsena użytego do omiarów okazano na rysunku 3. Ustawienia alnika Bunsena w trakcie wykonywania omiarów ozostawały bez zmian, tzn. omiary wykonywano na tej samej dyszy, rzy tym samym ustawieniu rzesłony wtórny łomień dyfuzyjny aliwo łomień owietrze tarcza regulacyjna Rys. 3. Schemat alnika Bunsena Porównując łomienie uzyskane dla gazu G21 i mieszanin G155 oraz G204, rzy tym samym ustawieniu alnika, można zaobserwować ewne różnice. Dotyczą one zarówno stożków łomieni, jak i wtórnych łomieni dyfuzyjnych, co wyraźnie można zaobserwować na fotografii 2. Stożki łomieni dla gazów G155 i G204 są krótsze w orównaniu ze stożkiem łomienia dla aliwa G21, natomiast wtórne łomienie dyfuzyjne odwrotnie: są dłuższe i nieznacznie szersze. a) gaz G21 b) gaz G20 c) gaz G73 d) gaz G155 e) gaz G204 Fot. 1. Płomienie uzyskane na alniku Bunsena dla różnych gazów owietrza, również stałe było ciśnienie gazu, którym zasilano alnik (wynosiło ono 20 mbar). Przesłonę owietrza ustawiono w taki sosób, aby alnik zasysał w wyniku inżekcji ok. 50% owietrza otrzebnego do salania (tzw. owietrza ierwotnego) dla gazu G20, imitując w ten sosób racę alników montowanych w kuchniach gazowych użytku domowego. Przyglądając się fotografii 1, można stwierdzić, że łomienie ze salenia gazów G20 i G73 są krótsze od łomienia G21. Odnosi się to zarówno do łomienia kinetycznego (wewnętrznego), jak i dyfuzyjnego (zewnętrznego). Związane jest to rzede wszystkim z różnicą w arametrach energetycznych ww. gazów (tablica 4) oraz z mniejszym zaotrzebowaniem owietrza do salania rzez gazy G20 i G73. a) gaz G21 b) gaz G155 c) gaz G204 Fot. 2. Płomienie uzyskane na alniku Bunsena dla gazów: G21, G155, G Nafta-Gaz, nr 8/2013

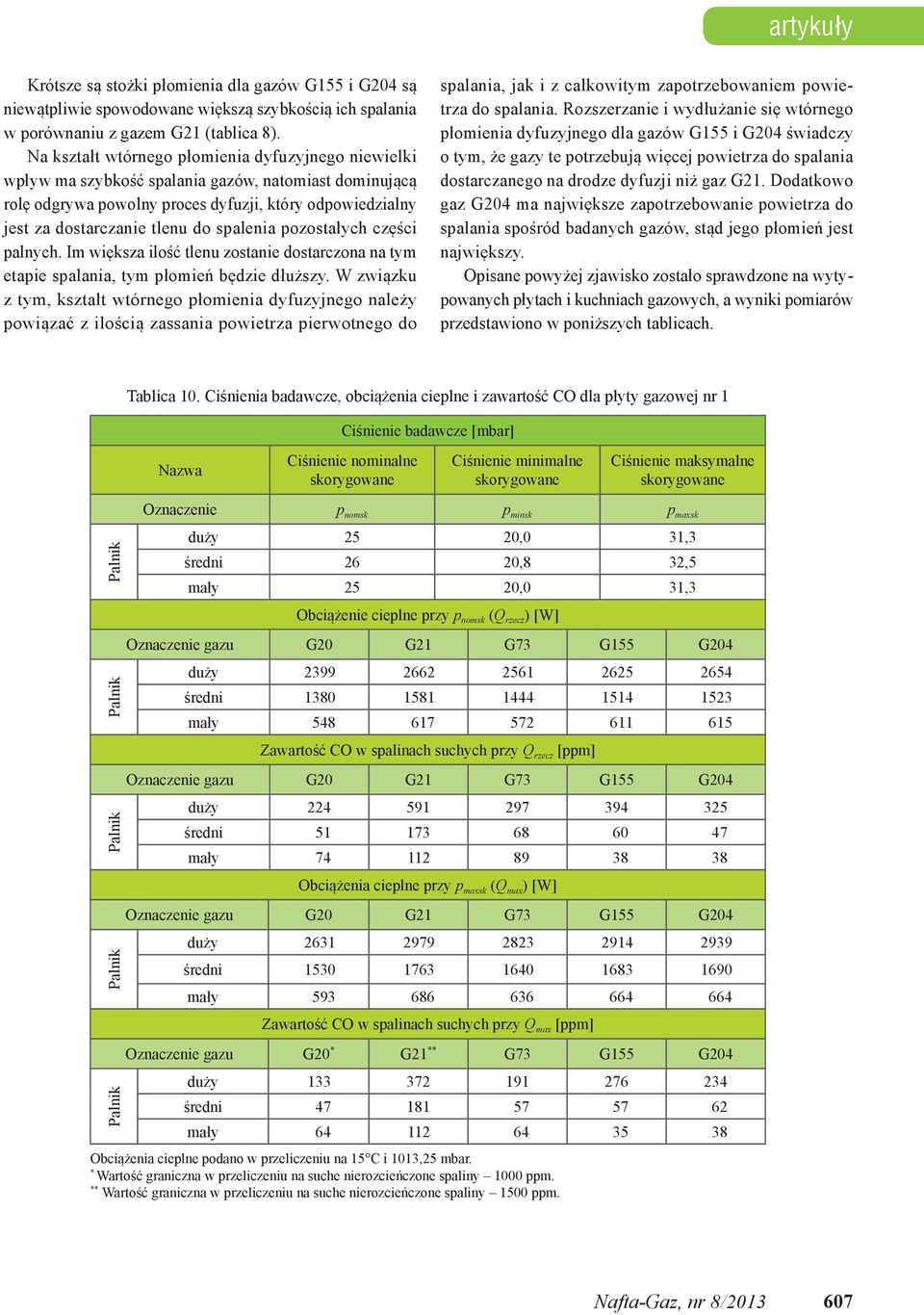

9 artykuły Krótsze są stożki łomienia dla gazów G155 i G204 są niewątliwie sowodowane większą szybkością ich salania w orównaniu z gazem G21 (tablica 8). Na kształt wtórnego łomienia dyfuzyjnego niewielki wływ ma szybkość salania gazów, natomiast dominującą rolę odgrywa owolny roces dyfuzji, który odowiedzialny jest za dostarczanie tlenu do salenia ozostałych części alnych. Im większa ilość tlenu zostanie dostarczona na tym etaie salania, tym łomień będzie dłuższy. W związku z tym, kształt wtórnego łomienia dyfuzyjnego należy owiązać z ilością zassania owietrza ierwotnego do salania, jak i z całkowitym zaotrzebowaniem owietrza do salania. Rozszerzanie i wydłużanie się wtórnego łomienia dyfuzyjnego dla gazów G155 i G204 świadczy o tym, że gazy te otrzebują więcej owietrza do salania dostarczanego na drodze dyfuzji niż gaz G21. Dodatkowo gaz G204 ma największe zaotrzebowanie owietrza do salania sośród badanych gazów, stąd jego łomień jest największy. Oisane owyżej zjawisko zostało srawdzone na wytyowanych łytach i kuchniach gazowych, a wyniki omiarów rzedstawiono w oniższych tablicach. Tablica 10. Ciśnienia badawcze, obciążenia cielne i zawartość CO dla łyty gazowej nr 1 Ciśnienie badawcze [mbar] Nazwa Ciśnienie nominalne Ciśnienie minimalne Ciśnienie maksymalne Oznaczenie nomsk minsk maxsk duży 25 20,0 31,3 średni 26 20,8 32,5 mały 25 20,0 31,3 Obciążenie cielne rzy nomsk (Q rzecz ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q rzecz [m] duży średni mały Obciążenia cielne rzy maxsk (Q max ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q max [m] Oznaczenie gazu G20 * G21 ** G73 G155 G204 duży średni mały Obciążenia cielne odano w rzeliczeniu na 15 C i 1013,25 mbar. * Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1000 m. ** Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1500 m. Nafta-Gaz, nr 8/

10 NAFTA-GAZ Tablica 11. Ciśnienia badawcze, obciążenia cielne i zawartość CO dla łyty gazowej nr 2 Ciśnienia badawcze [mbar] Nazwa Ciśnienie nominalne Ciśnienie minimalne Ciśnienie maksymalne Oznaczenie nomsk minsk maxsk bardzo duży 21,5 17,2 26,9 duży 23,0 18,4 28,8 średni 21,0 16,8 26,3 mały 22,0 17,6 27,5 Obciążenie cielne rzy nomsk (Q rzecz ) [W] bardzo duży duży średni mały Zawartość CO w salinach suchych rzy Q rzecz [m] bardzo duży duży średni mały Obciążenia cielne rzy maxsk (Q max ) [W] bardzo duży duży średni mały Zawartość CO w salinach suchych rzy Q max [m] Oznaczenie gazu G20 * G21 ** G73 G155 G204 bardzo duży duży średni mały Obciążenia cielne odano w rzeliczeniu na 15 C i 1013,25 mbar. * Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1000 m. ** Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1500 m. Tablica 12. Ciśnienia badawcze, obciążenia cielne i zawartość CO dla łyty gazowej nr 3 Ciśnienia badawcze [mbar] Nazwa Ciśnienie nominalne Ciśnienie minimalne Ciśnienie maksymalne Oznaczenie nomsk minsk maxsk bardzo duży 21 16,8 26,3 średni 20 16,0 25,0 mały 20 16,0 25,0 608 Nafta-Gaz, nr 8/2013

11 artykuły cd. Tablica 12. Obciążenie cielne rzy nomsk (Q rzecz ) [W] bardzo duży średni mały Zawartość CO w salinach suchych rzy Q rzecz [m] bardzo duży średni mały Obciążenia cielne rzy maxsk (Q max ) [W] bardzo duży średni mały Zawartość CO w salinach suchych rzy Q max [m] Oznaczenie gazu G20 * G21 ** G73 G155 G204 bardzo duży średni mały Obciążenia cielne odano w rzeliczeniu na 15 C i 1013,25 mbar. * Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1000 m. ** Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1500 m. Tablica 13. Ciśnienia badawcze, obciążenia cielne i zawartość CO dla łyty gazowej nr 4 Ciśnienia badawcze [mbar] Nazwa Ciśnienie nominalne Ciśnienie minimalne Ciśnienie maksymalne Oznaczenie nomsk minsk maxsk duży 23,0 18,4 28,8 średni 25,0 20,0 31,3 mały 26,5 21,2 33,1 Obciążenie cielne rzy nomsk (Q rzecz ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q rzecz [m] duży średni mały Nafta-Gaz, nr 8/

12 NAFTA-GAZ cd. Tablica 13. Obciążenia cielne rzy maxsk (Q max ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q max [m] Oznaczenie gazu G20 * G21 ** G73 G155 G204 duży średni mały Obciążenia cielne odano w rzeliczeniu na 15 C i 1013,25 mbar. * Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1000 m. ** Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1500 m. Tablica 14. Ciśnienia badawcze, obciążenia cielne i zawartość CO dla kuchni gazowej Ciśnienia badawcze [mbar] Nazwa Ciśnienie nominalne Ciśnienie minimalne Ciśnienie maksymalne Oznaczenie nomsk minsk maxsk duży 22 17,6 27,5 średni 21 16,8 26,3 mały 22 17,6 27,5 Obciążenie cielne rzy nomsk (Q rzecz ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q rzecz [m] duży średni mały Obciążenia cielne rzy maxsk (Q max ) [W] duży średni mały Zawartość CO w salinach suchych rzy Q max [m] Oznaczenie gazu G20 * G21 ** G73 G155 G204 duży średni mały Obciążenia cielne odano w rzeliczeniu na 15 C i 1013,25 mbar. * Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1000 m. ** Wartość graniczna w rzeliczeniu na suche nierozcieńczone saliny 1500 m. 610 Nafta-Gaz, nr 8/2013

13 artykuły Wyniki omiarów dla kuchni gazowej Poszczególne omiary wykonano z zachowaniem wymaganej nieewności omiaru rzez rzywołaną normę PN-EN :2008 w odniesieniu do zastosowanych metod badawczych. Przyrządy omiarowe dobrano w taki sosób, aby nieewności omiarów oszczególnych wielkości nie rzekroczyły nastęujących wartości: omiar CO 2 : ± 6%, omiar CO: ± 6%, określenie liczby Wobbe go: ± 2%, omiar strumienia gazu: ± 1%, omiar ciśnienia gazu: ± 1%, omiar czasu: 0,2 s. Wnioski Pomiar jakości salania alników kuchni i łyt gazowych w badaniach tyu WE olega na srawdzeniu zawartości tlenku węgla w salinach dla gazu odniesienia (w tym rzyadku był to G20) oraz gazu granicznego niezuełnego salania (w naszym rzyadku był to G21) rzy ciśnieniu maksymalnym. Dodatkowo omiar zawartości CO wykonano na mieszaninach G73, G155 i G204. Wyniki tych omiarów zostały rzedstawione w tablicach i oisano je jako Zawartość CO w salinach suchych rzy Q max. Zawartość CO w salinach mierzona była również rzy takim ciśnieniu, dla którego badany alnik uzyskał obciążenie cielne deklarowane rzez roducenta w warunkach omiaru rzy zasilaniu go gazem G20. Nastęnie alnik, bez zmieniania jego warunków racy, zasilano ozostałymi wytyowanymi do badań gazami. Wyniki uzyskane w trakcie tych omiarów rzedstawiono w tablicach i oisano je jako Zawartość CO w salinach suchych rzy Q rzecz. Analizując zawartość tlenku węgla w salinach w rzeliczeniu na suche nierozcieńczone saliny, można zauważyć, że w każdym z rzyadków najwyższe były wartości CO uzyskane dla gazu G21. Gaz G204, który ma wyższe arametry energetyczne niż G21, odznaczał się niższą zawartością CO w salinach. Świadczy to o tym, że nawet dłuższe łomienie, jakie owstają rzy salania gazów G155 i G204 (w orównaniu z gazem G21), nie wywołują ogorszenia salin. Niewątliwie związane jest to z większą szybkością salania, jakie osiadają te gazy w orównaniu z G21, istotne znaczenie ma tutaj również konstrukcja urządzenia decydującą rolę odgrywa wysokość rusztu nad alnikiem oraz głębokość osadzenia na łycie odalnikowej. W badanych urządzeniach wysokość ta była na tyle duża, że nie miało to istotnego wływu na jakość salania. Również usytuowanie alników na łycie nie utrudniało doływu owietrza ierwotnego oraz wtórnego. Analizując uzyskane wyniki można stwierdzić, że negatywny wływ konstrukcji kuchni lub łyty gazowej na jakość salania zostałby wychwycony rzy zasileniu urządzenia gazem G21. Bardzo interesujące są wyniki uzyskane na alniku bardzo dużym dla łyty gazowej nr 2. Widzimy tutaj, że wartości CO w salinach niebeziecznie zbliżają się do wartości granicznych już rzy ciśnieniu nominalnym (tablica 11, Zawartość CO w salinach suchych rzy Q rzecz ), zarówno dla gazu G20 (wartość graniczna 1000 m), jak i dla mieszaniny G21 (wartość graniczna 1500 m). Działanie tego alnika jest rzykładem, jak dążąc do uzyskania najwyższego obciążenia cielnego można wejść w obszar gwałtownego wzrostu roagacji tlenku węgla w salinach. Wynika to z faktu, że alniki kinetyczno-dyfuzyjne stosowane w kuchniach gazowych charakteryzują się ogólną zależnością jakości salania od zakresu obciążenia cielnego, do jakiego alnik został zarojektowany (rysunek 4). Na jakość salania w takich alnikach bardzo duży wływ ma ilość zasysanego owietrza ierwotnego. Wraz ze zwiększeniem nadmiernego obciążenia cielnego alnika, n. rzez zamontowanie większej dyszy, sowoduje się zmniejszenie rędkości wyływu gazu, z jednoczesnym zwiększeniem ilości gazu, jaki alnik musi salić. Niższa rędkość wyływu gazu wiąże się z mniejszym zassaniem owietrza ierwotnego do salania, którego braku nie można już zrekomensować owietrzem wtórnym dostarczanym na drodze dyfuzji. W związku z tym wchodzimy w obszar gwałtownego wzrostu tworzenia tlenku węgla (rysunek 4 na rawo od obszaru rawidłowej racy alnika). CO Obciążenie cielne Obszar rawidłowej racy alnika Rys. 4. Ogólna zależność stężenia tlenku węgla w salinach od obciążenia cielnego danej konstrukcji alnika kinetyczno-dyfuzyjnego Do odobnej sytuacji dochodzi, gdy standardowy alnik (dostosowany do salania gazu G20) zasilimy aliwem o zwiększonej kaloryczności, nie zmieniając rzy tym usta- Nafta-Gaz, nr 8/

14 NAFTA-GAZ wień samego alnika (ta sama dysza). Większe zaotrzebowanie owietrza do salania rzez gazy G21, G73, G155 i G204 owoduje, że nastęuje wzrost stężenia tlenku węgla w salinach, w orównaniu z gazem odniesienia G20. Z unktu widzenia badań tyu WE istotne znaczenie mają wyniki oisane jako Zawartość CO w salinach suchych rzy Q max. Patrząc na zawartości CO w salinach dla alnika bardzo dużego łyty nr 2, można zauważyć, że zarówno dla gazu G20, jak i dla mieszaniny G21 wartości CO nie rzekraczają wartości granicznych (1000 m dla G20 i 1500 m dla G21), jednak mimo to zbliżają się one do granicy tego oziomu. Natomiast zawartości CO w salinach owstałych ze salenia ozostałych gazów, czyli G73, G155 i G204, mieszczą się w rzedziale omiędzy zawartością CO dla gazu G20 a zawartością CO dla G21. Podobnie sytuacja rzedstawia się dla ozostałych badanych urządzeń. Dla gazu G20 notowano minimalną zawartość CO na większości badanych alników, natomiast rzy salaniu mieszaniny G21 zawsze rejestrowano maksymalną koncentrację CO. Oisany owyżej rzyadek bardzo dużego alnika łyty gazowej nr 2 okazuje, że nie można bezkarnie odwyższać mocy alnika, a roducenci, mając na uwadze bezieczną eksloatację urządzenia, owinni amiętać o tym, iż arametry energetyczne gazu dostarczanego odbiorcom mogą zmieniać się w dość szerokich granicach w obrębie jednej gruy, szczególnie dotyczy to gazu ziemnego wysokometanowego. Oierając się na uzyskanych wynikach, można stwierdzić, że gaz G21 jest odowiedni jako gaz graniczny niezuełnego salania (rzy badaniach tyu WE według normy PN-EN urządzeń rzystosowanych do salania gazu rodziny drugiej gruy 2E), mimo że w najbliższej rzyszłości, wobec imortu gazu LNG, jego skład może ulegać znacznym zmianom. Prosimy cytować jako: Nafta-Gaz 2013, nr 8, s Artykuł owstał na odstawie racy t.: Ocena gazu granicznego G21 od kątem jego rzydatności dla gazów ziemnych wysokometanowych ochodzących z regazyfikacji LNG raca INiG na zlecenie MNiSW; nr archiwalny: DK /12, nr zlecenia: 26/GU/12. Literatura [1] Dane własne. INiG Kraków. [2] Electric Power Research Institute: Fuel Comosition Imacts on Combustion Turbine Oerability. Technical Udate, March [3] Kaliski M. i in.: Wykorzystanie gazu ziemnego w gosodarstwach domowych w Polsce. Nafta-Gaz 2011, nr 2, s [4] Matyasik I., Słoczyński T.: Niekonwencjonalne złoża gazu shale gas. Nafta-Gaz 2010, nr 3, s [5] PN-EN :2008 Domowe urządzenia gazowe do gotowania i ieczenia Część 1-1: Bezieczeństwo Postanowienia ogólne. [6] Salanie i aliwa. Skryt od redakcją W. Kordylewskiego. Wydanie IV. Oficyna Wydawnicza Politechniki Wrocławskiej. Wrocław Mgr inż. Robert Wojtowicz Kierownik techniczny Laboratorium Badań Urządzeń Gazowniczych i Grzewczych. Instytut Nafty i Gazu ul. Lubicz 25A Kraków wojtowicz@inig.l 612 Nafta-Gaz, nr 8/2013
