1 Narodowa Agencja Poszanowania Energii S.A. Oddział w Białymstoku ul. Pułaskiego 7 lok. U P R O J E K T MODERNIZACJI KOTŁOWNI FAZA : OBIEKT : INWESTOR : AUTOR : OPRACOWAŁ : PROJEKT BUDOWLANO WYKONAWCZY Szkoła Podstawowa Nowe Kuiski 37, Łomża Gmina Łomża Łomża ul. Skłodowskiej Curie A mgr inż. Barbara Stemniak dr inż. Andrzej Stemniak S P I S T R E Ś C I:. Ois techniczny. Obliczenia i dobór urządzeń 3. Schemat technologiczny kotłowni Rys. nr. 4. Rzut kotłowni : 50 Rys. nr. 5. Przekroje kotłowni : 50 Rys. nr Przekrój komina : 50 Rys. nr 4. Białystok, aździernik 03 r.

2 O P I S T E C H N I C Z N Y. Temat i zakres oracowania Tematem oracowania jest rojekt wykonawczy modernizacji istniejącej kotłowni olejowej, która jest źródłem cieła dla budynków Szkoły Podstawowej w Nowych Kuiskach. Projekt będzie obejmował dobór nowych urządzeń technologicznych kotłowni rzystosowanej do salania granulatu drzewnego (eletów) z jednoczesnym dostosowania ich arametrów technicznych do obniżonego (w wyniku termomodernizacji budynków) zaotrzebowania na moc cielną.. Podstawa oracowania Podstawą wykonania rojektu były: - Zlecenie inwestora; - P.T. technologiczny zamienny kotłowni olejowej dla Szkoły Podstawowej w Kuiskach Nowych Łomża, marzec 996 r. - Audyt energetyczny budynku Szkoły Podstawowej w Kuiskach NAPE S.A. Oddział Białystok, 03 r. - Projekt wykonawczy modernizacji instalacji c.o. dla Szkoły Podstawowej w Kuiskach, NAPE S.A. Oddział Białystok, 03 r.; - Polskie Normy i wytyczne rojektowania. 3. Dane wyjściowe do rojektu ). Obliczeniowe zaotrzebowanie na moc cielną na cele c.o.: - dla budynku Szkoły: Qco 87, kw, - dla Sali gimnastycznej: Qco 39, kw, - dla mieszkań: Qco 3, kw, Razem: ΣQco 9,4 kw ). Obliczeniowe arametry racy instalacji c.o.: tz/t 80/60 o C, 3). Obliczeniowe oory hydrauliczne instalacji c.o.: - dla budynku Szkoły: co,8 kpa, - dla Sali gimnastycznej: co 3,4 kpa - dla mieszkań: co 3,0 kpa

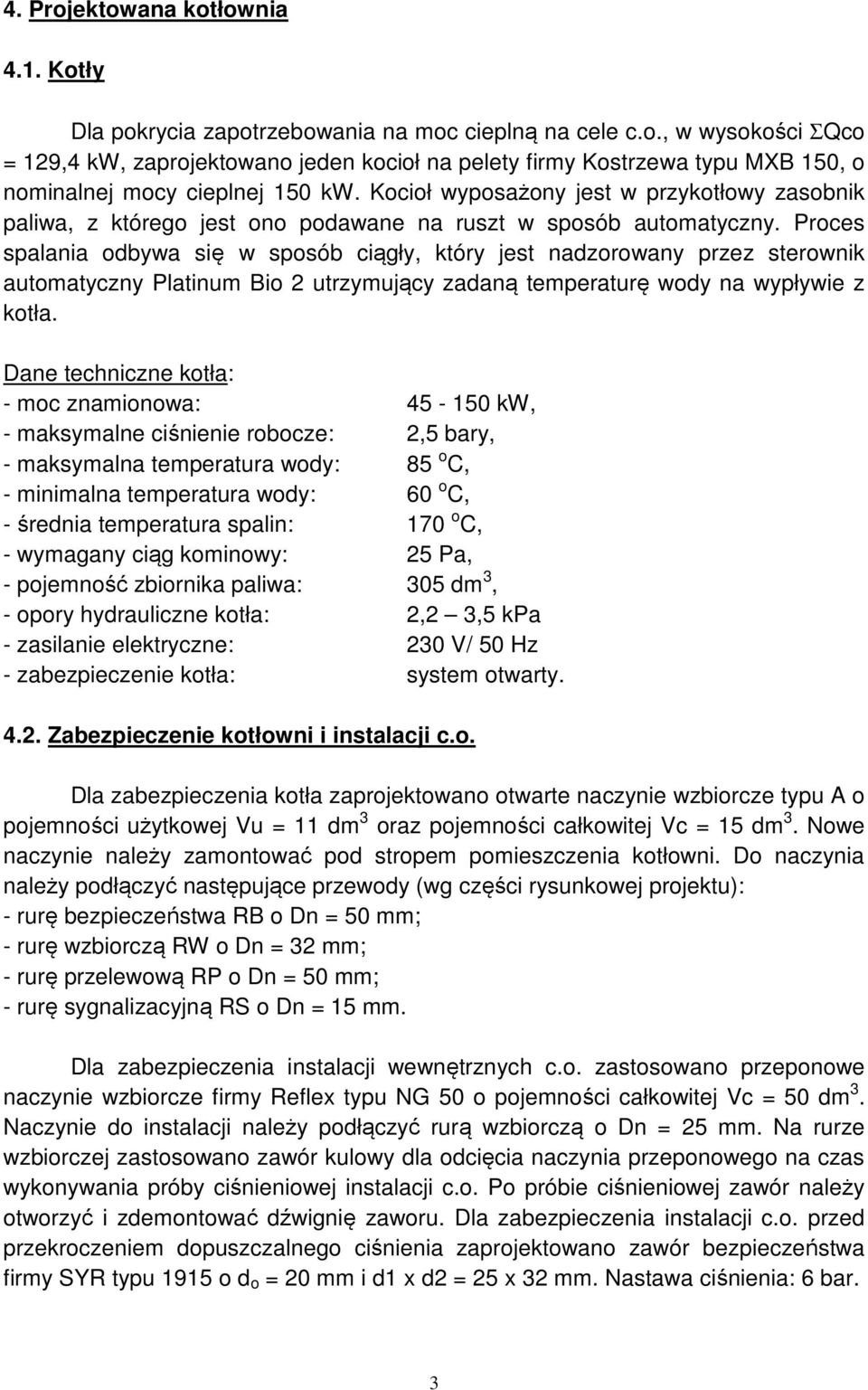

3 4. Projektowana kotłownia 4.. Kotły Dla okrycia zaotrzebowania na moc cielną na cele c.o., w wysokości ΣQco 9,4 kw, zarojektowano jeden kocioł na elety firmy Kostrzewa tyu MXB 50, o nominalnej mocy cielnej 50 kw. Kocioł wyosażony jest w rzykotłowy zasobnik aliwa, z którego jest ono odawane na ruszt w sosób automatyczny. Proces salania odbywa się w sosób ciągły, który jest nadzorowany rzez sterownik automatyczny Platinum Bio utrzymujący zadaną temeraturę wody na wyływie z kotła. Dane techniczne kotła: - moc znamionowa: kw, - maksymalne ciśnienie robocze:,5 bary, - maksymalna temeratura wody: 85 o C, - minimalna temeratura wody: 60 o C, - średnia temeratura salin: 70 o C, - wymagany ciąg kominowy: 5 Pa, - ojemność zbiornika aliwa: 305 dm 3, - oory hydrauliczne kotła:, 3,5 kpa - zasilanie elektryczne: 30 V/ 50 Hz - zabezieczenie kotła: system otwarty. 4.. Zabezieczenie kotłowni i instalacji c.o. Dla zabezieczenia kotła zarojektowano otwarte naczynie wzbiorcze tyu A o ojemności użytkowej Vu dm 3 oraz ojemności całkowitej Vc 5 dm 3. Nowe naczynie należy zamontować od stroem omieszczenia kotłowni. Do naczynia należy odłączyć nastęujące rzewody (wg części rysunkowej rojektu): - rurę bezieczeństwa RB o Dn 50 mm; - rurę wzbiorczą RW o Dn 3 mm; - rurę rzelewową RP o Dn 50 mm; - rurę sygnalizacyjną RS o Dn 5 mm. Dla zabezieczenia instalacji wewnętrznych c.o. zastosowano rzeonowe naczynie wzbiorcze firmy Reflex tyu NG 50 o ojemności całkowitej Vc 50 dm 3. Naczynie do instalacji należy odłączyć rurą wzbiorczą o Dn 5 mm. Na rurze wzbiorczej zastosowano zawór kulowy dla odcięcia naczynia rzeonowego na czas wykonywania róby ciśnieniowej instalacji c.o. Po róbie ciśnieniowej zawór należy otworzyć i zdemontować dźwignię zaworu. Dla zabezieczenia instalacji c.o. rzed rzekroczeniem douszczalnego ciśnienia zarojektowano zawór bezieczeństwa firmy SYR tyu 95 o d o 0 mm i d x d 5 x 3 mm. Nastawa ciśnienia: 6 bar. 3

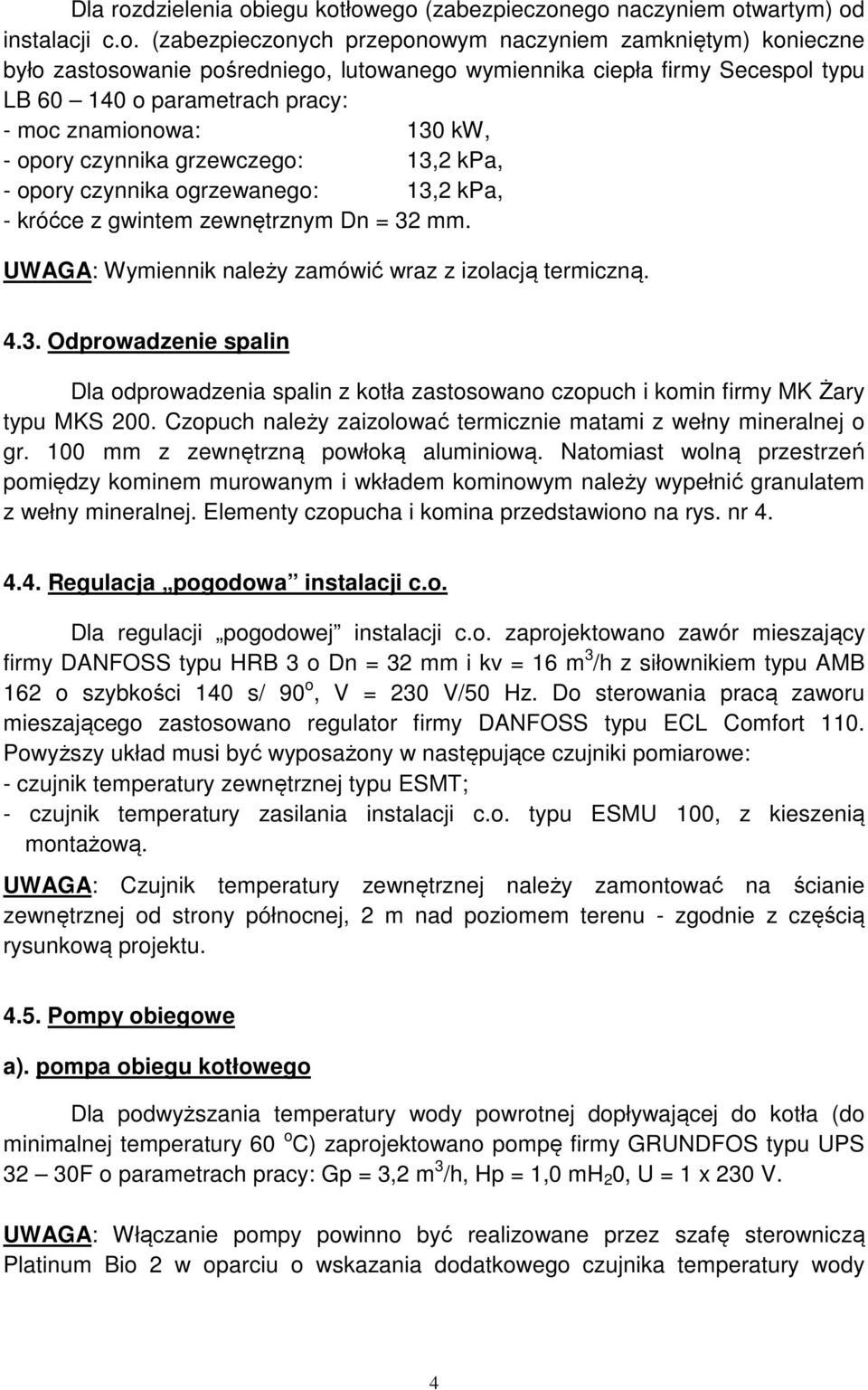

4 Dla rozdzielenia obiegu kotłowego (zabezieczonego naczyniem otwartym) od instalacji c.o. (zabezieczonych rzeonowym naczyniem zamkniętym) konieczne było zastosowanie ośredniego, lutowanego wymiennika cieła firmy Secesol tyu LB o arametrach racy: - moc znamionowa: 30 kw, - oory czynnika grzewczego: 3, kpa, - oory czynnika ogrzewanego: 3, kpa, - króćce z gwintem zewnętrznym Dn 3 mm. UWAGA: Wymiennik należy zamówić wraz z izolacją termiczną Odrowadzenie salin Dla odrowadzenia salin z kotła zastosowano czouch i komin firmy MK Żary tyu MKS 00. Czouch należy zaizolować termicznie matami z wełny mineralnej o gr. 00 mm z zewnętrzną owłoką aluminiową. Natomiast wolną rzestrzeń omiędzy kominem murowanym i wkładem kominowym należy wyełnić granulatem z wełny mineralnej. Elementy czoucha i komina rzedstawiono na rys. nr Regulacja ogodowa instalacji c.o. Dla regulacji ogodowej instalacji c.o. zarojektowano zawór mieszający firmy DANFOSS tyu HRB 3 o Dn 3 mm i kv 6 m 3 /h z siłownikiem tyu AMB 6 o szybkości 40 s/ 90 o, V 30 V/50 Hz. Do sterowania racą zaworu mieszającego zastosowano regulator firmy DANFOSS tyu ECL Comfort 0. Powyższy układ musi być wyosażony w nastęujące czujniki omiarowe: - czujnik temeratury zewnętrznej tyu ESMT; - czujnik temeratury zasilania instalacji c.o. tyu ESMU 00, z kieszenią montażową. UWAGA: Czujnik temeratury zewnętrznej należy zamontować na ścianie zewnętrznej od strony ółnocnej, m nad oziomem terenu - zgodnie z częścią rysunkową rojektu Pomy obiegowe a). oma obiegu kotłowego Dla odwyższania temeratury wody owrotnej doływającej do kotła (do minimalnej temeratury 60 o C) zarojektowano omę firmy GRUNDFOS tyu UPS 3 30F o arametrach racy: G 3, m 3 /h, H,0 mh 0, U x 30 V. UWAGA: Włączanie omy owinno być realizowane rzez szafę sterowniczą Platinum Bio w oarciu o wskazania dodatkowego czujnika temeratury wody 4

5 doływającej do kotła. Czujnik ten owinien być dodatkowo zamówiony wraz z kieszenią montażową. b). omy obiegu omiędzy kotłem a wymiennikiem cieła Dla wymuszenia rzeływu wody grzewczej rzez wymiennik cieła zarojektowano omę firmy GRUNDFOS tyu UPS 3 0F o arametrach racy na ierwszym biegu: G 6,4 m 3 /h, H,0 mh 0, U x 30 V. c). omy obiegu omiędzy wymiennikiem cieła a srzęgłem hydraulicznym Dla wymuszenia rzeływu wody omiędzy wymiennikiem cieła i srzęgłem hydraulicznym zarojektowano omę firmy GRUNDFOS tyu UPS 3 60F o arametrach racy na drugim biegu: G 6,4 m 3 /h, H 3,4 mh 0, U x 30 V. d). omy obiegowe dla instalacji wewnętrznych c.o. Dla wymuszenia rzeływu wody instalacyjnej c.o. zarojektowano nastęujące omy obiegowe firmy GRUNDFOS: dla instalacji c.o. w budynku szkoły - tyu MAGNA 5 60 o arametrach racy: G 3,74 m 3 /h, H,9 mh 0, U x 30 V. dla instalacji c.o. w sali gimnastycznej - tyu MAGNA 5 40 o arametrach racy: G,68 m 3 /h, H,0 mh 0, U x 30 V. dla instalacji c.o. w mieszkaniach - tyu ALPHA 5 40 o arametrach racy: G 0,4 m 3 /h, H 0,9 mh 0, U x 30 V. UWAGA: Należy zdemontować istniejące (w instalacjach dla budynku szkoły i sali gimnastycznej) zawory różnicowe, które są zbędne (rzy omach o samoczynnej regulacji arametrów racy tyu MAGNA) i mogą zakłócać racę instalacji c.o Zabezieczenie instalacji rzed zanieczyszczeniami Dla zabezieczenia instalacji c.o. i kotła rzed zanieczyszczeniami mechanicznymi zarojektowano dwa filtry dokładnego oczyszczania firmy POLNA tyu FS - φ 50 o liczbie oczek 600 szt./cm. Usytuowanie filtrów rzedstawiono w części rysunkowej rojektu 4.7. Wentylacja kotłowni i magazynu aliwa Dla dorowadzenia owietrza zewnętrznego do omieszczenia kotłowni i magazynu aliwa wykorzystane będą istniejące rzewody Zetowe nawiewne o wymiarach x cm, wykonane z blachy. Natomiast do usuwania owietrza, z tych 5

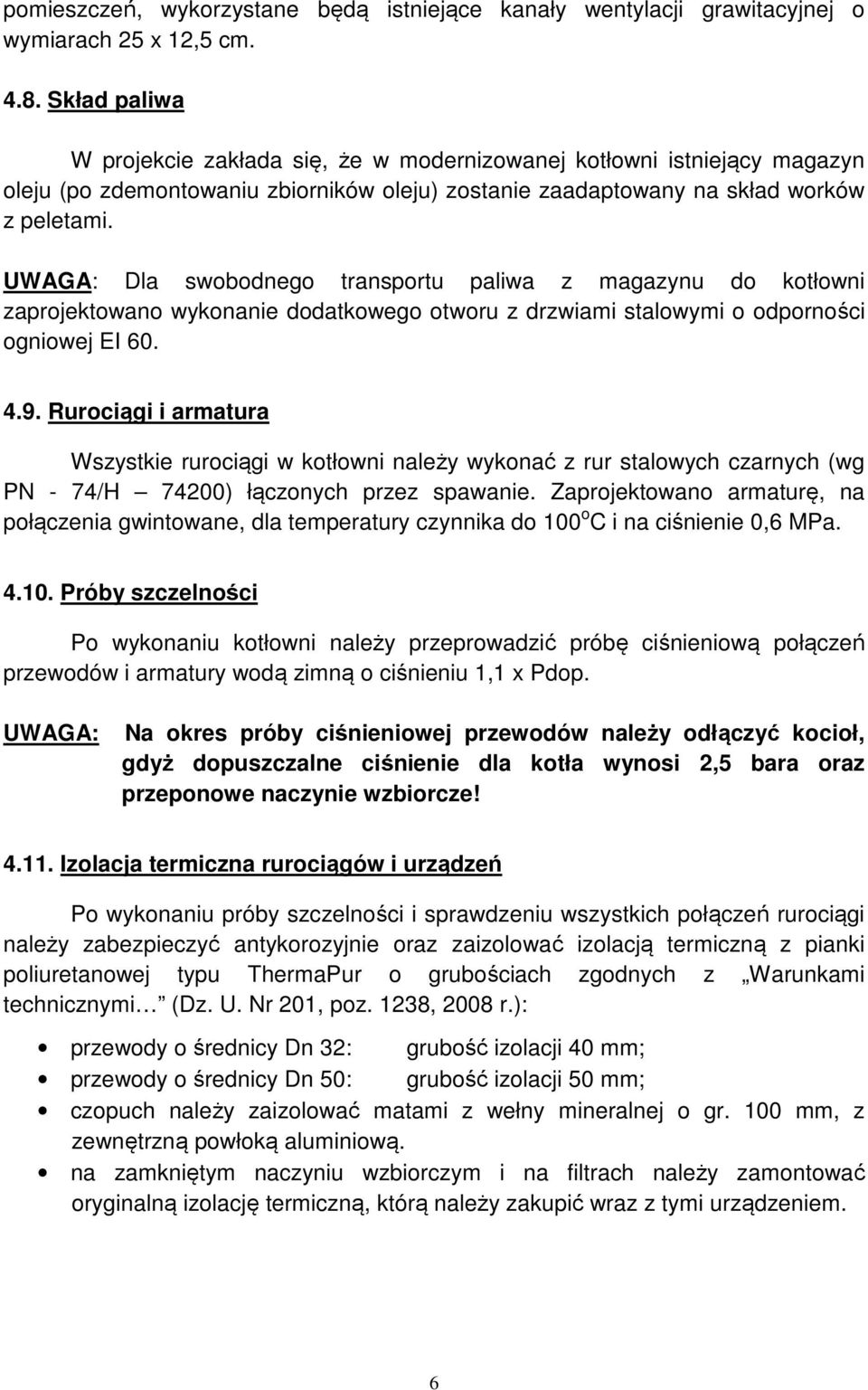

6 omieszczeń, wykorzystane będą istniejące kanały wentylacji grawitacyjnej o wymiarach 5 x,5 cm Skład aliwa W rojekcie zakłada się, że w modernizowanej kotłowni istniejący magazyn oleju (o zdemontowaniu zbiorników oleju) zostanie zaadatowany na skład worków z eletami. UWAGA: Dla swobodnego transortu aliwa z magazynu do kotłowni zarojektowano wykonanie dodatkowego otworu z drzwiami stalowymi o odorności ogniowej EI Rurociągi i armatura Wszystkie rurociągi w kotłowni należy wykonać z rur stalowych czarnych (wg PN - 74/H 7400) łączonych rzez sawanie. Zarojektowano armaturę, na ołączenia gwintowane, dla temeratury czynnika do 00 o C i na ciśnienie 0,6 MPa Próby szczelności Po wykonaniu kotłowni należy rzerowadzić róbę ciśnieniową ołączeń rzewodów i armatury wodą zimną o ciśnieniu, x Pdo. UWAGA: Na okres róby ciśnieniowej rzewodów należy odłączyć kocioł, gdyż douszczalne ciśnienie dla kotła wynosi,5 bara oraz rzeonowe naczynie wzbiorcze! 4.. Izolacja termiczna rurociągów i urządzeń Po wykonaniu róby szczelności i srawdzeniu wszystkich ołączeń rurociągi należy zabezieczyć antykorozyjnie oraz zaizolować izolacją termiczną z ianki oliuretanowej tyu ThermaPur o grubościach zgodnych z Warunkami technicznymi (Dz. U. Nr 0, oz. 38, 008 r.): rzewody o średnicy Dn 3: grubość izolacji 40 mm; rzewody o średnicy Dn 50: grubość izolacji 50 mm; czouch należy zaizolować matami z wełny mineralnej o gr. 00 mm, z zewnętrzną owłoką aluminiową. na zamkniętym naczyniu wzbiorczym i na filtrach należy zamontować oryginalną izolację termiczną, którą należy zakuić wraz z tymi urządzeniem. 6

7 Całość rac związanych z budową kotłowni należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II. Wszystkie urządzenia technologiczne zastosowane w kotłowni owinny osiadać certyfikaty, znak bezieczeństwa tyu B lub deklarację zgodności. Powinny być oddawane okresowym rzeglądom i kontroli, zgodnie z zaleceniami roducenta. Uwaga: douszcza się zastosowanie urządzeń i armatury innych roducentów od warunkiem, że ich arametry techniczne będą odowiadały arametrom zarojektowanych urządzeń. Autor oracowania: mgr inż. Barbara Stemniak 7

8 OBLICZENIA I DOBÓR URZĄDZEŃ. Dane wyjściowe.. Obliczeniowe zaotrzebowanie na moc cielną na cele c.o.: - dla budynku Szkoły: Qco 87, kw, - dla Sali gimnastycznej: Qco 39, kw, - dla mieszkań: Qco 3, kw, Razem: ΣQco 9,4 kw.. Obliczeniowe arametry racy instalacji c.o.: tz/t 80/60 o C,.3. Obliczeniowe oory hydrauliczne instalacji c.o.: - dla budynku Szkoły: co,8 kpa, - dla Sali gimnastycznej: co 3,4 kpa - dla mieszkań: co 3,0 kpa. Dobór urządzeń technologicznych.. Dobór kotłów Dla okrycia zaotrzebowania na moc cielną na cele c.o., w wysokości ΣQco 9,4 kw, zarojektowano jeden kocioł na elety firmy Kostrzewa tyu MXB 50, o nominalnej mocy cielnej 50 kw. Kocioł wyosażony jest w rzykotłowy zasobnik aliwa, z którego jest ono odawane na ruszt w sosób automatyczny. Proces salania odbywa się w sosób ciągły, który jest nadzorowany rzez sterownik automatyczny Platinum Bio utrzymujący zadaną temeraturę wody na wyływie z kotła. Dane techniczne kotła: - moc znamionowa: kw, - maksymalne ciśnienie robocze:,5 bary, - maksymalna temeratura wody: 85 o C, - minimalna temeratura wody: 60 o C, - średnia temeratura salin: 70 o C, - wymagany ciąg kominowy: 5 Pa, - ojemność zbiornika aliwa: 305 dm 3, - oory hydrauliczne kotła:, 3,5 kpa - zasilanie elektryczne: 30 V/ 50 Hz - zabezieczenie kotła: system otwarty. 8

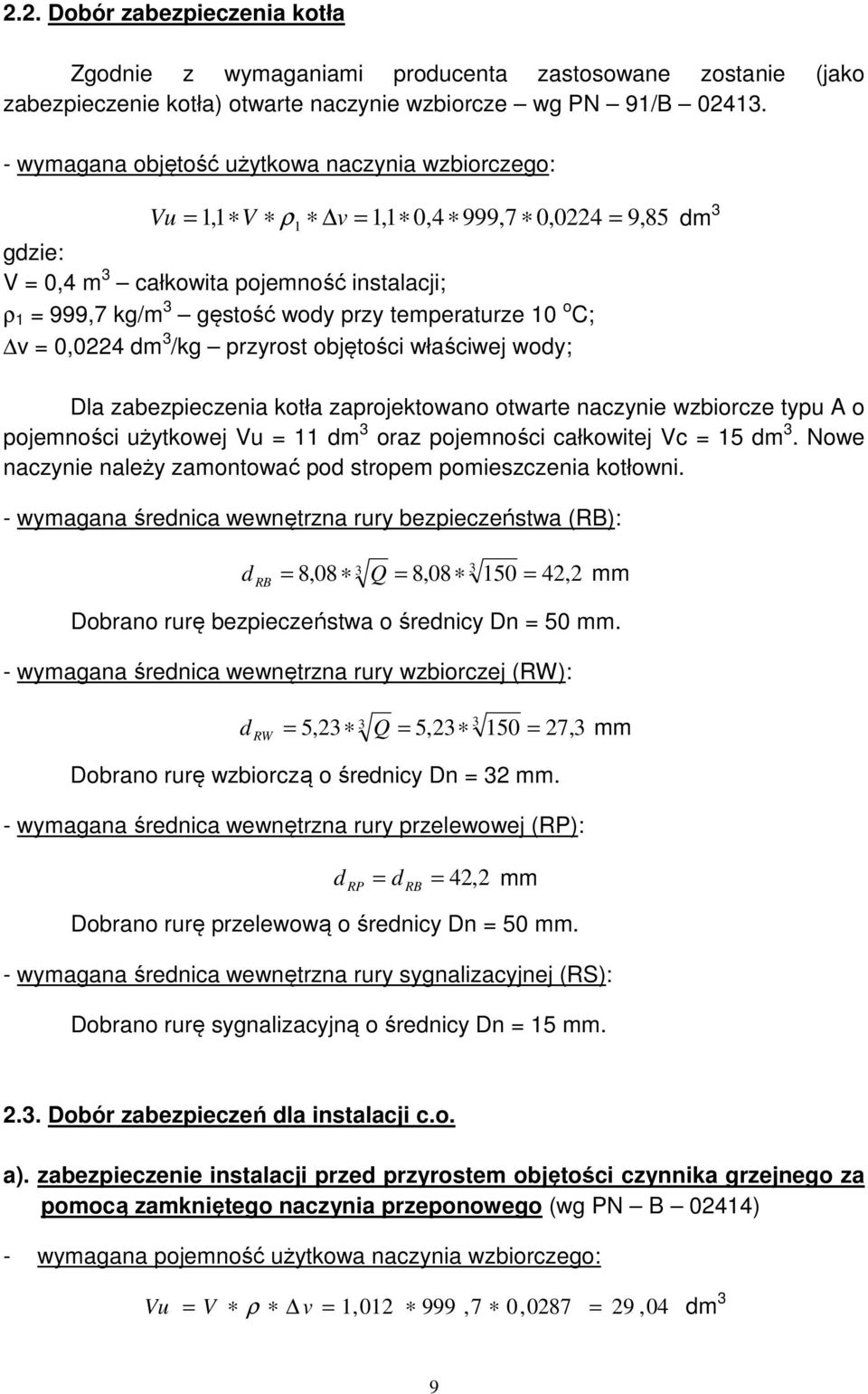

9 .. Dobór zabezieczenia kotła Zgodnie z wymaganiami roducenta zastosowane zostanie (jako zabezieczenie kotła) otwarte naczynie wzbiorcze wg PN 9/B wymagana objętość użytkowa naczynia wzbiorczego: Vu, V ρ v, 0,4 999,7 0,04 9,85 dm 3 V 0,4 m 3 całkowita ojemność instalacji; ρ 999,7 kg/m 3 gęstość wody rzy temeraturze 0 o C; v 0,04 dm 3 /kg rzyrost objętości właściwej wody; Dla zabezieczenia kotła zarojektowano otwarte naczynie wzbiorcze tyu A o ojemności użytkowej Vu dm 3 oraz ojemności całkowitej Vc 5 dm 3. Nowe naczynie należy zamontować od stroem omieszczenia kotłowni. - wymagana średnica wewnętrzna rury bezieczeństwa (RB): 3 d 8,08 3 Q 8,08 50 RB 4, mm Dobrano rurę bezieczeństwa o średnicy Dn 50 mm. - wymagana średnica wewnętrzna rury wzbiorczej (RW): 3 d 5,3 3 Q 5,3 50 RW 7,3 mm Dobrano rurę wzbiorczą o średnicy Dn 3 mm. - wymagana średnica wewnętrzna rury rzelewowej (RP): d d 4, mm RP RB Dobrano rurę rzelewową o średnicy Dn 50 mm. - wymagana średnica wewnętrzna rury sygnalizacyjnej (RS): Dobrano rurę sygnalizacyjną o średnicy Dn 5 mm..3. Dobór zabezieczeń dla instalacji c.o. a). zabezieczenie instalacji rzed rzyrostem objętości czynnika grzejnego za omocą zamkniętego naczynia rzeonowego (wg PN B 044) - wymagana ojemność użytkowa naczynia wzbiorczego: Vu V ρ v,0 999,7 0,087 9,04 dm 3 9

10 V,0 m 3 całkowita ojemność instalacji; ρ 999,7 kg/m 3 gęstość wody rzy temeraturze 0 o C; v 0,087 dm 3 /kg rzyrost objętości właściwej wody; - wymagana ojemność całkowita naczynia wzbiorczego: max Vc Vu 9,04 40,7 dm 3 6,0 max max 6,0 bar maksymalne ciśnienie douszczalne dla naczynia wzbiorczego st + 0, 0,8 + 0,,0 bar ciśnienie statyczne w obiegu W związku z owyższym dobrano naczynie rzeonowe firmy REFLEX tyu NG 50 o objętości całkowitej Vc 50 dm 3. - wymagana średnica rury wzbiorczej: d RW 0,7 Vu 0,7 9,04 3,77 mm Dobrano rurę wzbiorczą o minimalnej, wymaganej średnicy dn 5 mm. b). zabezieczenie instalacji rzed rzekroczeniem douszczalnego ciśnienia Zgodnie z PN-EN ISO 46-: 007 wymagane ole rzekroju siedliska zaworu bezieczeństwa określa zależność: Qm A,6 Kdr Kv ( ) o b [ mm ρ Qm 5560 kg/h maksymalny rzeływ wody w obiegu; Kdr 0,9 x 0,5 0,5 wsółczynnik wyływu Kv,0 dla wody P o bar abs. maksymalne ciśnienie absolutne dla naczynia wzbiorczego P 0 + bar abs. - ciśnienie absolutne wyływu wody ρ 978 kg/m 3 gęstość wody ] 5560 A 00,4,6 0,5 978 ( 7 ) mm Stąd średnica siedliska zaworu bezieczeństwa owinna wynosić: 0

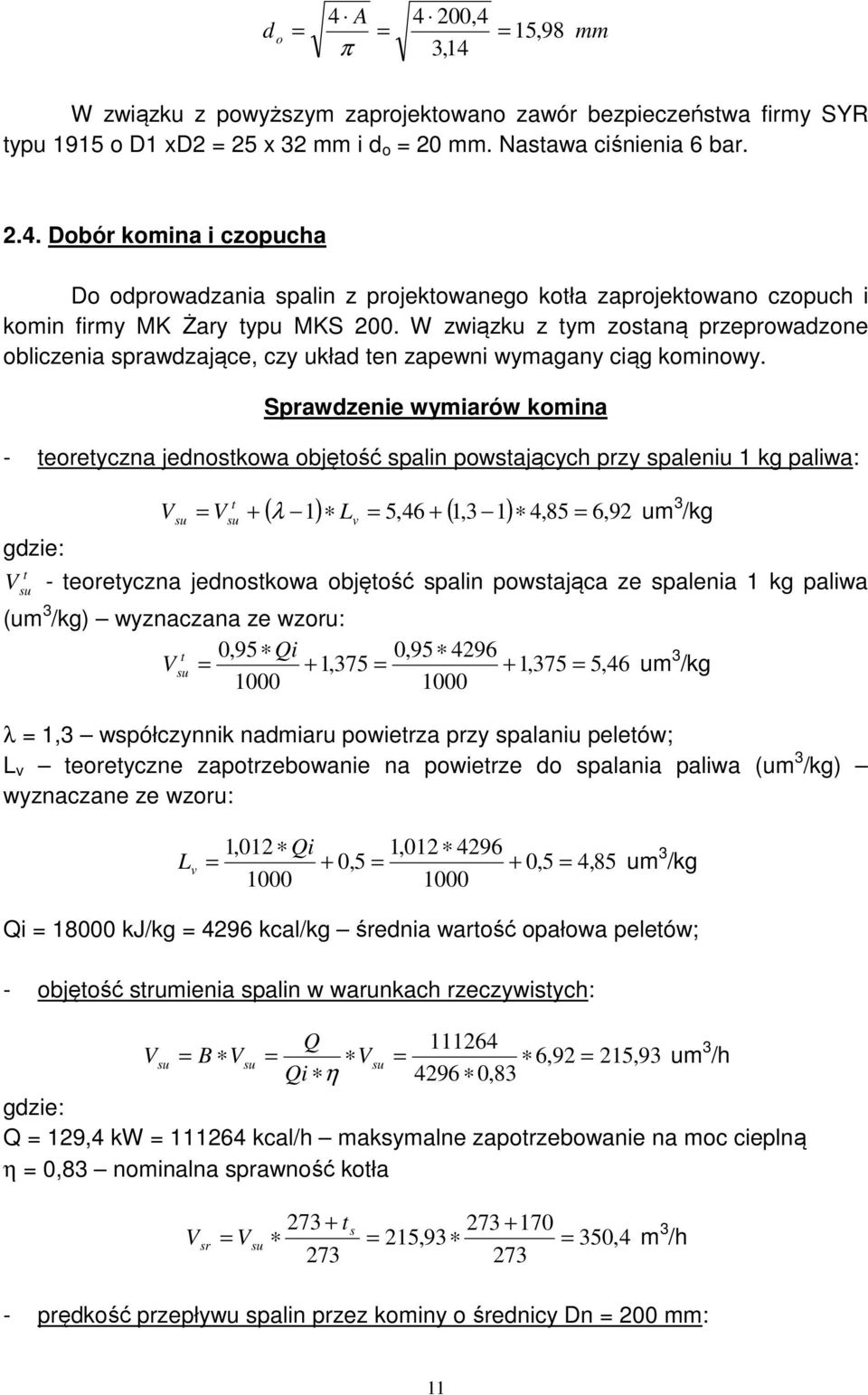

11 4 A 4 00,4 d o 5, 98 π 3,4 mm W związku z owyższym zarojektowano zawór bezieczeństwa firmy SYR tyu 95 o D xd 5 x 3 mm i d o 0 mm. Nastawa ciśnienia 6 bar..4. Dobór komina i czoucha Do odrowadzania salin z rojektowanego kotła zarojektowano czouch i komin firmy MK Żary tyu MKS 00. W związku z tym zostaną rzerowadzone obliczenia srawdzające, czy układ ten zaewni wymagany ciąg kominowy. Srawdzenie wymiarów komina - teoretyczna jednostkowa objętość salin owstających rzy saleniu kg aliwa: t V V + ( λ ) L 5,46 + (,3 ) 4,85 6, 9 um 3 /kg su su v t V su - teoretyczna jednostkowa objętość salin owstająca ze salenia kg aliwa (um 3 /kg) wyznaczana ze wzoru: 0,95 Qi 0, V t su +,375 +,375 5,46 um 3 /kg λ,3 wsółczynnik nadmiaru owietrza rzy salaniu eletów; L v teoretyczne zaotrzebowanie na owietrze do salania aliwa (um 3 /kg) wyznaczane ze wzoru:,0 Qi,0 496 L v + 0,5 + 0,5 4,85 um 3 /kg Qi 8000 kj/kg 496 kcal/kg średnia wartość oałowa eletów; - objętość strumienia salin w warunkach rzeczywistych: V su Q B Vsu Vsu Qi η 64 6,9 5,93 um 3 /h 496 0,83 Q 9,4 kw 64 kcal/h maksymalne zaotrzebowanie na moc cielną η 0,83 nominalna srawność kotła 73 + t s V sr Vsu 5,93 350,4 m 3 /h rędkość rzeływu salin rzez kominy o średnicy Dn 00 mm:

12 Vsr 350,4 w s 3, m/s F , oory rzeływu salin rzez komin i czouch: k w s ρ 3, 0,809 R L + Σζ 0,45 ( 3 +,5) +,6 3, Pa - wymagany ciąg grawitacyjny komina: + 3, , Pa 5 Pa wymagany ciąg kominowy dla komory aleniskowej; k - ciąg grawitacyjny komina: H k ( ρ ),5 9,8,4 0,808) h g ρ ( 5, Pa s H 5, Pa > + k 38, Pa Wysokość czynna komina (H,5 m) i jego wymiary są wystarczające dla okonania oorów rzeływu salin rzez ciąg grawitacyjny komina..5. Dobór zaworu mieszającego dla regulacji ogodowej instalacji c.o. Dla rzeływu wody instalacyjnej G co 6,43 t/h dobrano zawór mieszający firmy DANFOSS tyu HBE 3 o Dn 3 mm i kv 6 m 3 /h z siłownikiem tyu AMB 6 o szybkości 40 s/ 90 o, V 30 V/50 Hz. Sadek ciśnienia na zaworze będzie wynosił: G 6,43 M ,5 kpa kv 6 Do sterowania racą zaworu mieszającego dobrano regulator firmy DANFOSS tyu ECL Comfort 0. Układ ten musi być wyosażony w nastęujące czujniki omiarowe: - czujnik temeratury zewnętrznej tyu ESMT (nr kat. 084N0); - czujnik temeratury zasilania instalacji c.o. tyu ESMU00 z kieszenią montażową.6. Dobór filtrów W celu zabezieczenia kotłowni i instalacji c.o. (z zaworami termostatycznymi) rzed zanieczyszczeniami mechanicznymi, które mogą znajdować się w wodzie instalacyjnej zarojektowano dwa filtry dokładnego oczyszczania firmy POLNA tyu

13 FS- o średnicy Dn 50 mm i kv 50 m 3 /h. Sadek ciśnienia na filtrze będzie wynosił: G 6,43 F 00 00,65 kpa kv Dobór om obiegowych a). oma obiegu kotłowego - wymagana wydajność om obiegowych: Qco , G 0,5 30 kg/h 4,9 ( t t ) c ( 80 60) - wymagana wysokość odnoszenia om obiegowych: z H,, 5 5,5 kpa i 5,0 kpa oory hydrauliczne instalacji; Dla odwyższania temeratury wody owrotnej doływającej do kotła zarojektowano omę firmy GRUNDFOS tyu UPS 3 30F o arametrach racy: G 3, m 3 /h, H,0 mh 0, U x 30 V. b). omy obiegu omiędzy kotłem a wymiennikiem cieła - wymagana wydajność om obiegowych: Qco G 6440 kg/h 4,9 ( t t ) c ( 80 60) z - wymagana wysokość odnoszenia om obiegowych: ( i + ), (4,85 + 3,5) 0, H, kpa k k 3,5 kpa oory hydrauliczne kotła; i (kpa) oory hydrauliczne obiegu, wynoszące: - oory na wymienniku: W 3, kpa - oory na filtrze FS-: F,65 kpa Razem: i 4,85 kpa Dla wymuszenia rzeływu wody grzewczej rzez wymiennik cieła zarojektowano omę firmy GRUNDFOS tyu UPS 3 0F o arametrach racy na ierwszym biegu: G 6,4 m 3 /h, H,0 mh 0, U x 30 V. 3

14 c). omy obiegu omiędzy wymiennikiem cieła a srzęgłem hydraulicznym - wymagana wydajność om obiegowych: Qco G 6440 kg/h 4,9 ( t t ) c ( 80 60) z - wymagana wysokość odnoszenia om obiegowych: ( + + ), (3, + 6,5 +,65) 34, H, kpa W M F - oory na wymienniku: W 3, kpa - oory na mieszaczu: M 6,5 kpa - oory na filtrze FS-: F,65 kpa Dla wymuszenia rzeływu wody omiędzy wymiennikiem cieła i srzęgłem hydraulicznym zarojektowano omę firmy GRUNDFOS tyu UPS 3 60F o arametrach racy na drugim biegu: G 6,4 m 3 /h, H 3,4 mh 0, U x 30 V. d). omy obiegowe dla instalacji wewnętrznych c.o. Dla wymuszenia rzeływu wody instalacyjnej c.o. zarojektowano nastęujące omy obiegowe firmy GRUNDFOS: dla instalacji c.o. w budynku szkoły - wymagana wydajność om obiegowych: Qco , 3600 G 3740 kg/h 4,9 ( t t ) c ( 80 60) z - wymagana wysokość odnoszenia om obiegowych: ( CO + ), (,8 + 5) 8, 5 H, kpa S - oory instalacji c.o.: CO,8 kpa - oory na srzęgle: S 5,0 kpa Dla wymuszenia rzeływu wody rzez instalację w budynku szkoły zarojektowano omę firmy GRUNDFOS tyu MAGNA 5 60 o arametrach racy: G 3,74 m 3 /h, H,9 mh 0, U x 30 V. dla instalacji c.o. w sali gimnastycznej - wymagana wydajność om obiegowych: 4

15 Qco , 3600 G 680 kg/h 4,9 ( t t ) c ( 80 60) z - wymagana wysokość odnoszenia om obiegowych: ( CO + ), (3,4 + 5) 0, H, kpa S - oory instalacji c.o.: CO 3,4 kpa - oory na srzęgle: S 5,0 kpa Dla wymuszenia rzeływu wody rzez instalację w budynku Sali gimnastycznej zarojektowano omę firmy GRUNDFOS tyu MAGNA 5 40 o arametrach racy: G,68 m 3 /h, H,0 mh 0, U x 30 V. dla instalacji c.o. w mieszkaniach - wymagana wydajność om obiegowych: Qco , 3600 G 40 kg/h 4,9 ( t t ) c ( 80 60) z - wymagana wysokość odnoszenia om obiegowych: ( CO + ), (3 + 5) 8, 8 H, kpa S - oory instalacji c.o.: CO 3,0 kpa - oory na srzęgle: S 5,0 kpa Dla wymuszenia rzeływu wody rzez instalację w mieszkaniach zarojektowano omę firmy GRUNDFOS tyu ALPHA 5 40 o arametrach racy: G 0,4 m 3 /h, H 0,9 mh 0, U x 30 V..8. Wentylacja omieszczenia kotłowni i magazynu aliwa Zgodnie z wymaganiami stawianymi kotłowniom na aliwo stałe rzekrój orzeczny rzewodów wentylacyjnych owinien wynosić: Nawiew: Fn 0,5 x Fk 0,5 x 0,034 0,057 m Wywiew: Fw 0,5 x Fk 0,5 x 0,034 0,00785 m Dla dorowadzenia owietrza zewnętrznego do omieszczenia kotłowni i magazynu aliwa wykorzystane będą istniejące rzewody Zetowe nawiewne o wymiarach x cm (Fn 0,044 m ), wykonane z blachy. Natomiast do usuwania 5

16 owietrza, z tych omieszczeń, wykorzystane będą istniejące kanały wentylacji grawitacyjnej o wymiarach 5 x,5 cm (Fw 0,035 m ). 6

17 WYKAZ URZĄDZEŃ I ARMATURY L. Wyszczególnienie Ilość [szt.] Ty Producent Kocioł stalowy o mocy 50 kw MXB 50 Kostrzewa Palnik na elety o mocy 50 kw Platinum Bio Kostrzewa 3 Szafa sterownicza z czujnikami temeratury kl. Platinum Bio Kostrzewa 4 Zbiornik aliwa z odajnikiem kl. Kostrzewa 5 Wymiennik cieła o mocy 30 kw z izolacją termiczną kl. LB SECESPOL 6 Zawór mieszający Dn 3 mm HRB 3 DANFOSS 6a Siłownik elektryczny 40s/90 o AMB 6 DANFOSS 7 Regulator elektroniczny ECL Comfort 0 DANFOSS 7a Czujnik temeratury ESMT DANFOSS 7b 8 Czujnik temeratury z kieszenią montażową Zamknięte, rzeonowe naczynie wzbiorcze Vc 50 l kl. ESMU 00 DANFOSS NG 50 REFLEX 9 Filtr 600 oczek/cm Dn 50 mm FS - POLNA 0 Zawór bezieczeństwa, do 0 mm, 5 x 3 mm, nastawa 6 bar Otwarte naczynie wzbiorcze Vc 5 l, Vu l 95 SYR A Poma obiegowa UPS 3-30F GRUNDFOS 3 Poma obiegowa UPS 3-0F GRUNDFOS 4 Poma obiegowa UPS 3-60F GRUNDFOS 5 Poma obiegowa c.o. MAGNA 5-60 GRUNDFOS 6 Poma obiegowa c.o. MAGNA 5-40 GRUNDFOS 7 Poma obiegowa c.o. ALPHA 5-40 GRUNDFOS 8 Zawór kulowy gwintowany Dn Zawór zwrotny gwintowany Dn 50 0 Zawór kulowy gwintowany Dn 3 Zawór zwrotny gwintowany Dn 3 Zawór kulowy gwintowany Dn 5 3 Zawór kulowy gwintowany Dn 0 4 Zawór kulowy gwintowany Dn 5 5 Czouch Dn 00, w tym: - redukcja 5/00, L 00 mm kl. MKS 00 RD MK ŻARY 7

18 - kolano 90 o z rewizją - rura L 50 mm - kolano skrętne 45 o - telesko - obejma Dn 00 - obejma Dn 5 6 Komin Dn 00, w tym: - wylot ustnikowy - łyta dachowa - rura L 50 mm - rura L 500 mm - rura L 000 mm - trójnik 45 o - wyczystka + drzwiczki - odskralacz - obejma - stabilizator - rozeta 6 kl. kl. T Termometr 0 00 o C 4 M Manometr 0 0,6 MPa ŁKR 90 o RP L 50 SK 0 45 o RPJ OB OB MKS 00 MAT DH RP L 50 RP L 500 RP L 000 TR 45 o KPR + DR OD OB AH IP MK ŻARY 8
