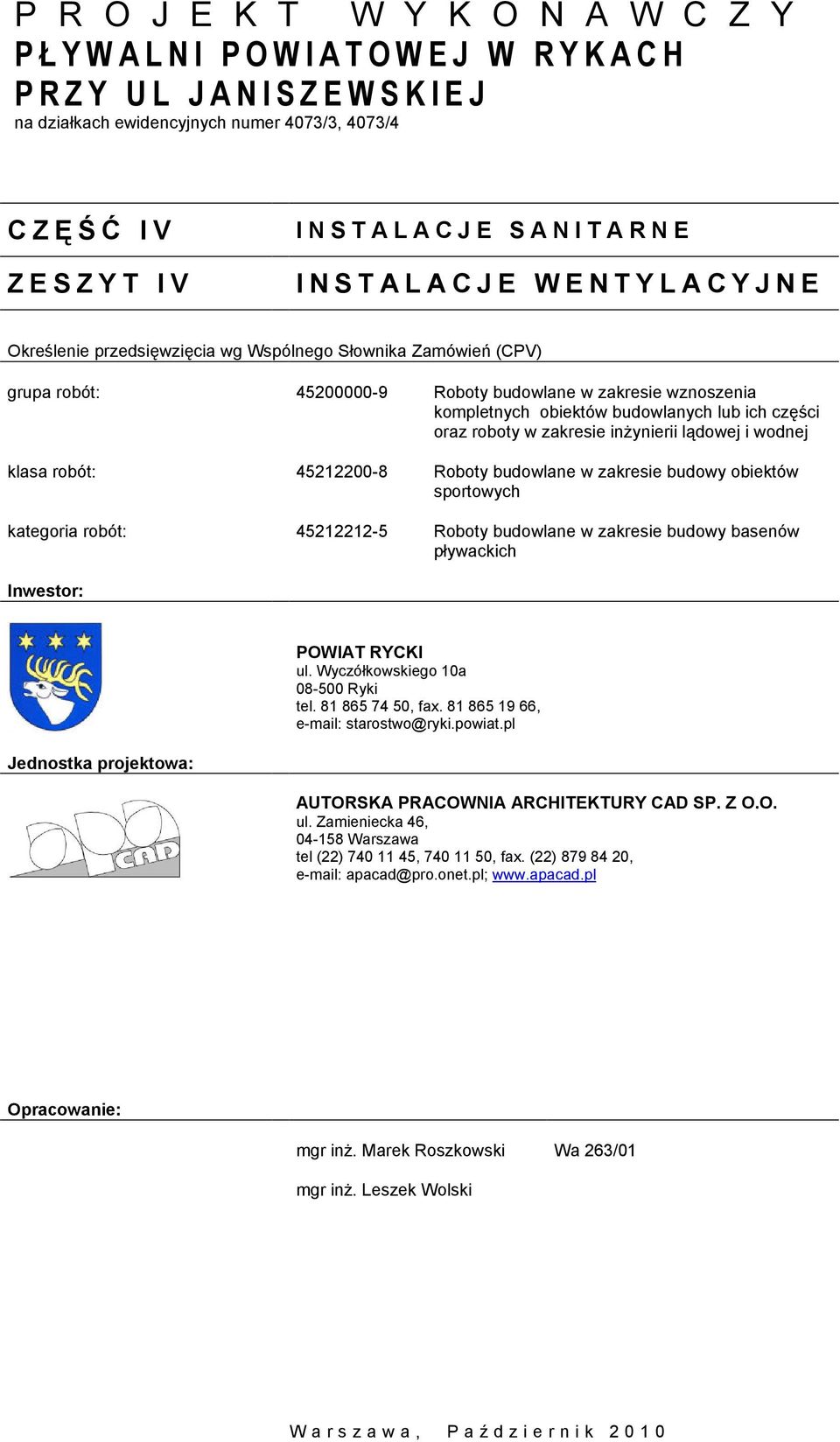

1 P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 C Z Ę Ś Ć I V Z E S Z Y T I V I N S T A L A C J E S A N I T A R N E I N S T A L A C J E W E N T Y L A C Y J N E Określenie przedsięwzięcia wg Wspólnego Słownika Zamówień (CPV) grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej klasa robót: Roboty budowlane w zakresie budowy obiektów sportowych kategoria robót: Roboty budowlane w zakresie budowy basenów pływackich Inwestor: Jednostka projektowa: POWIAT RYCKI ul. Wyczółkowskiego 10a Ryki tel , fax , starostwo@ryki.powiat.pl AUTORSKA PRACOWNIA ARCHITEKTURY CAD SP. Z O.O. ul. Zamieniecka 46, Warszawa tel (22) , , fax. (22) , apacad@pro.onet.pl; Opracowanie: mgr inŝ. Marek Roszkowski Wa 263/01 mgr inŝ. Leszek Wolski W a r s z a w a, P a ź d z i e r n i k

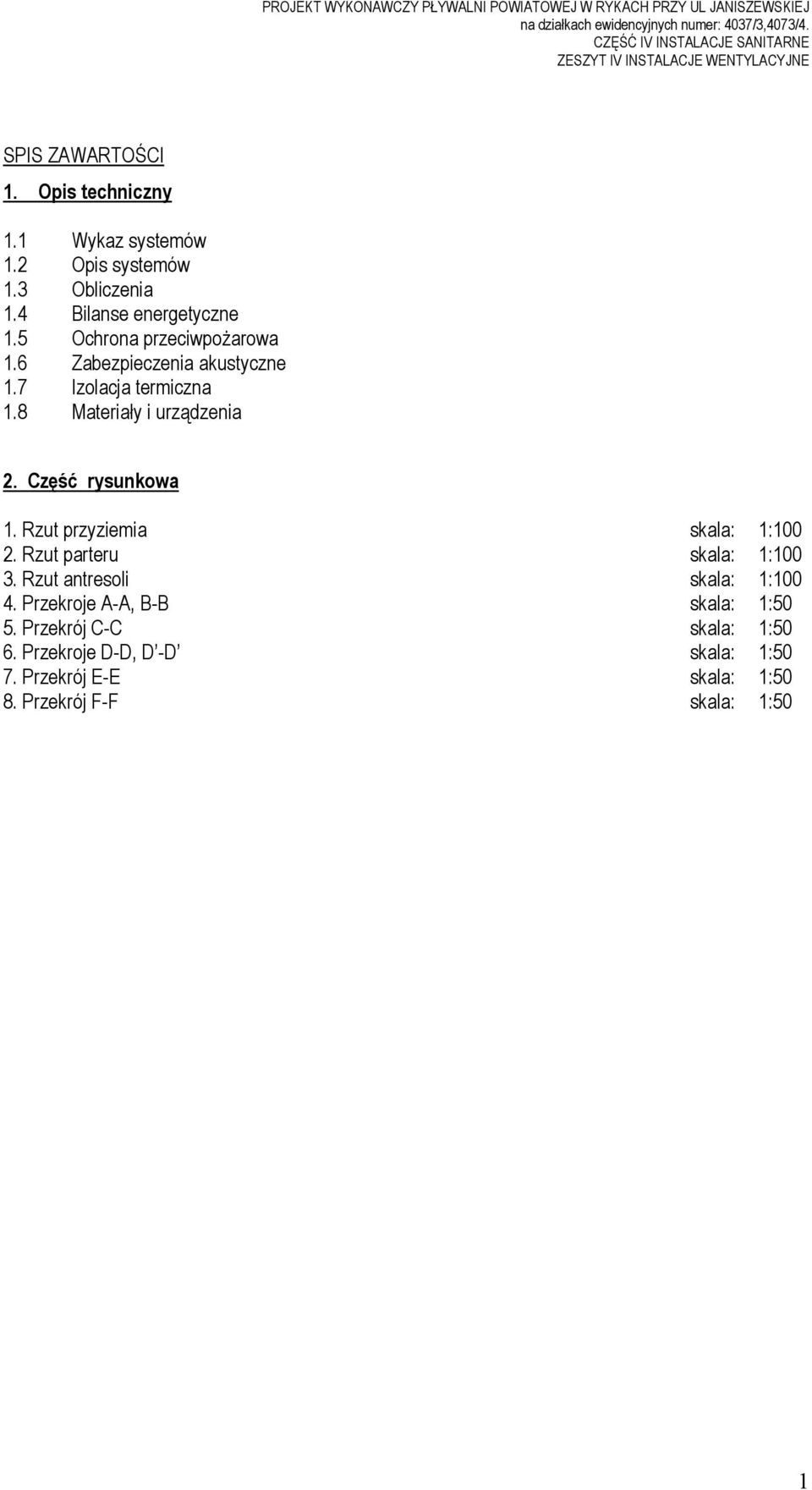

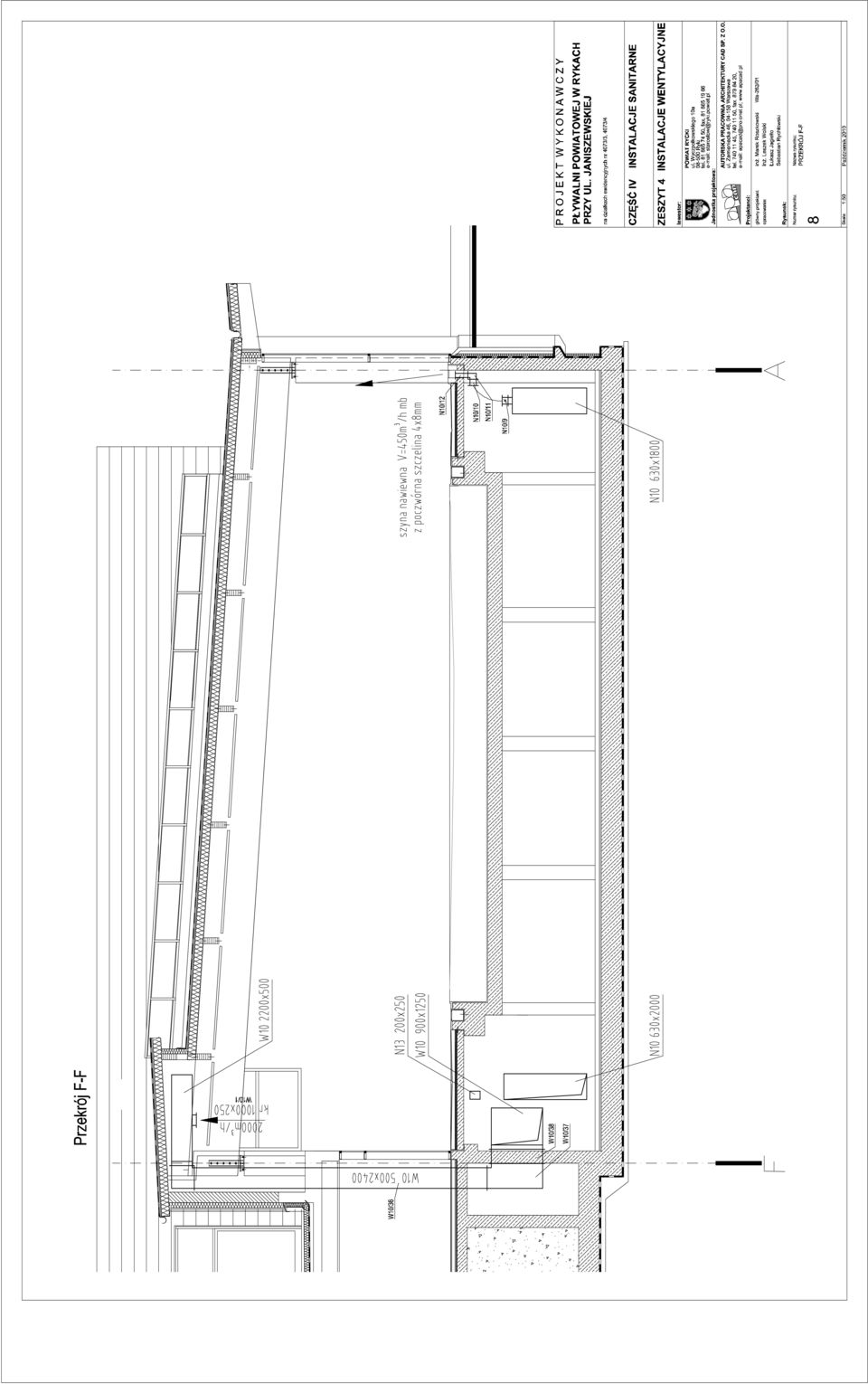

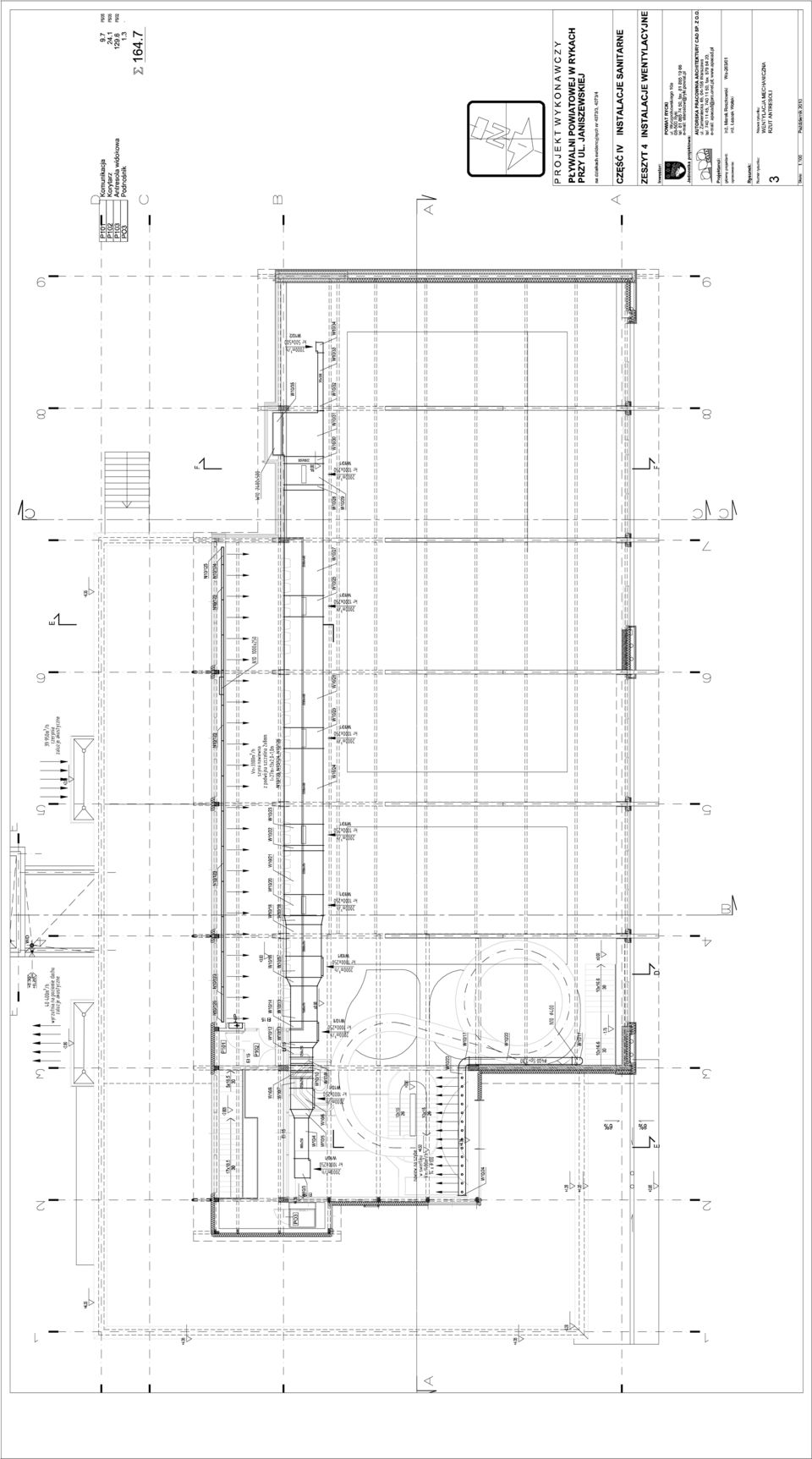

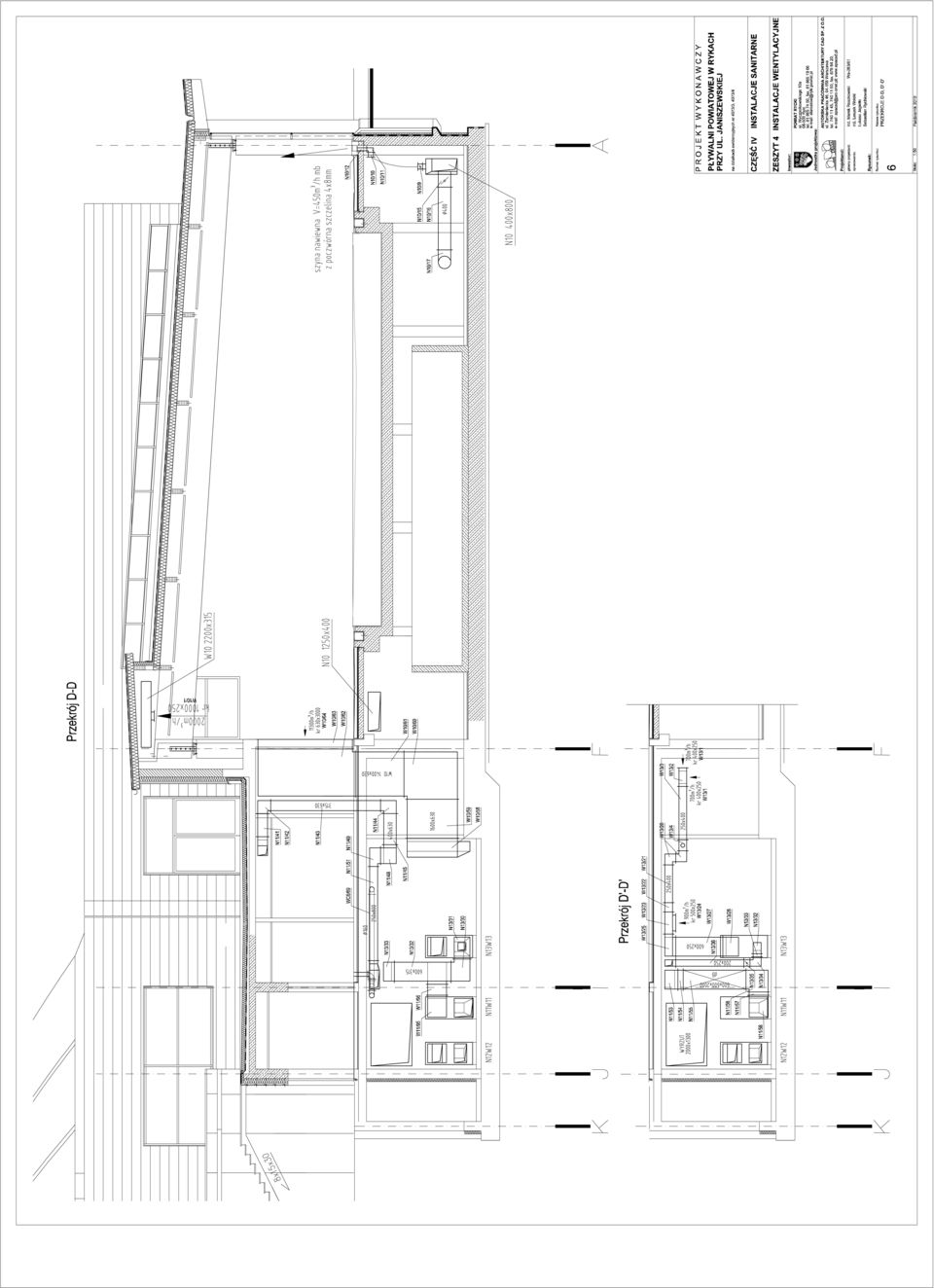

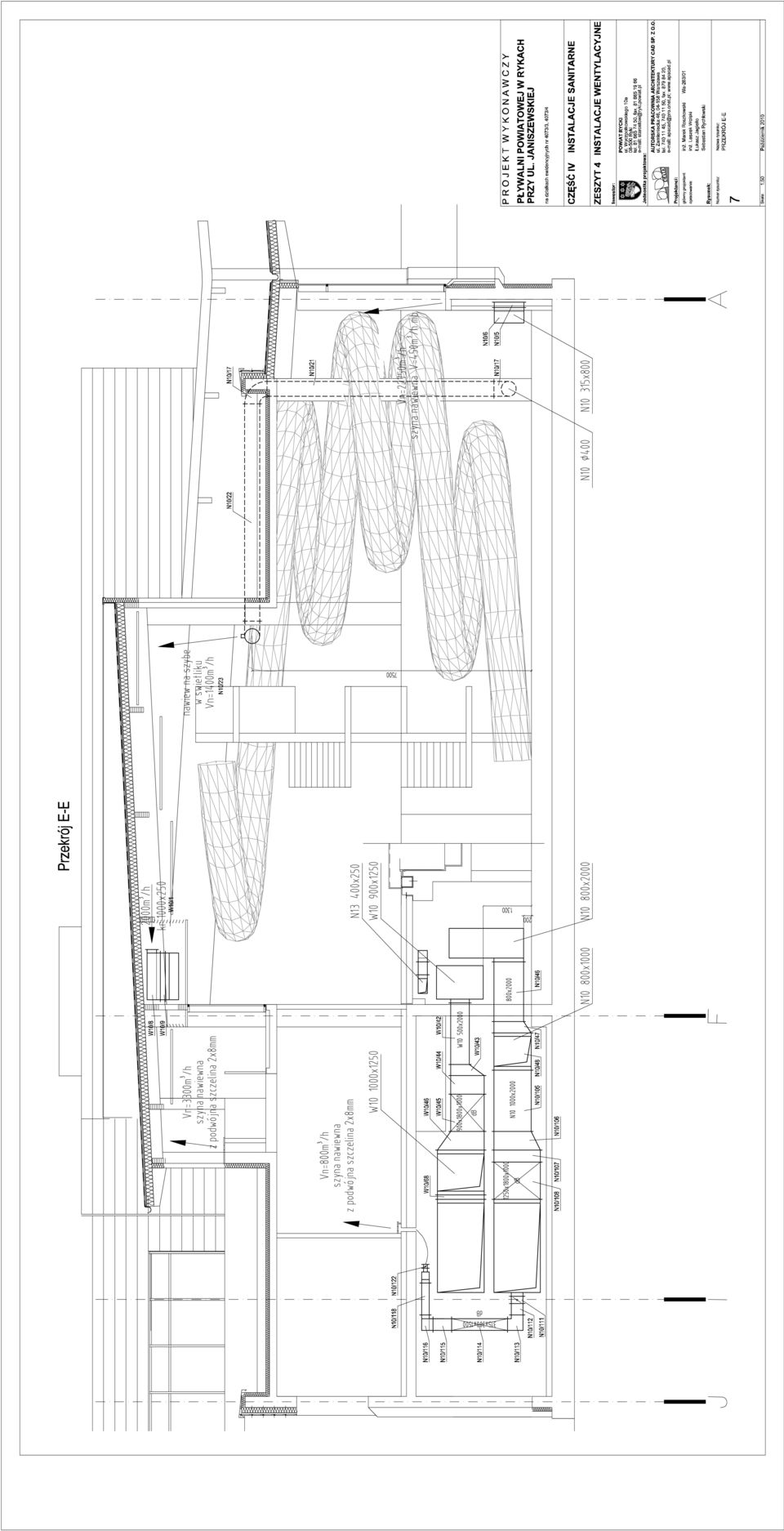

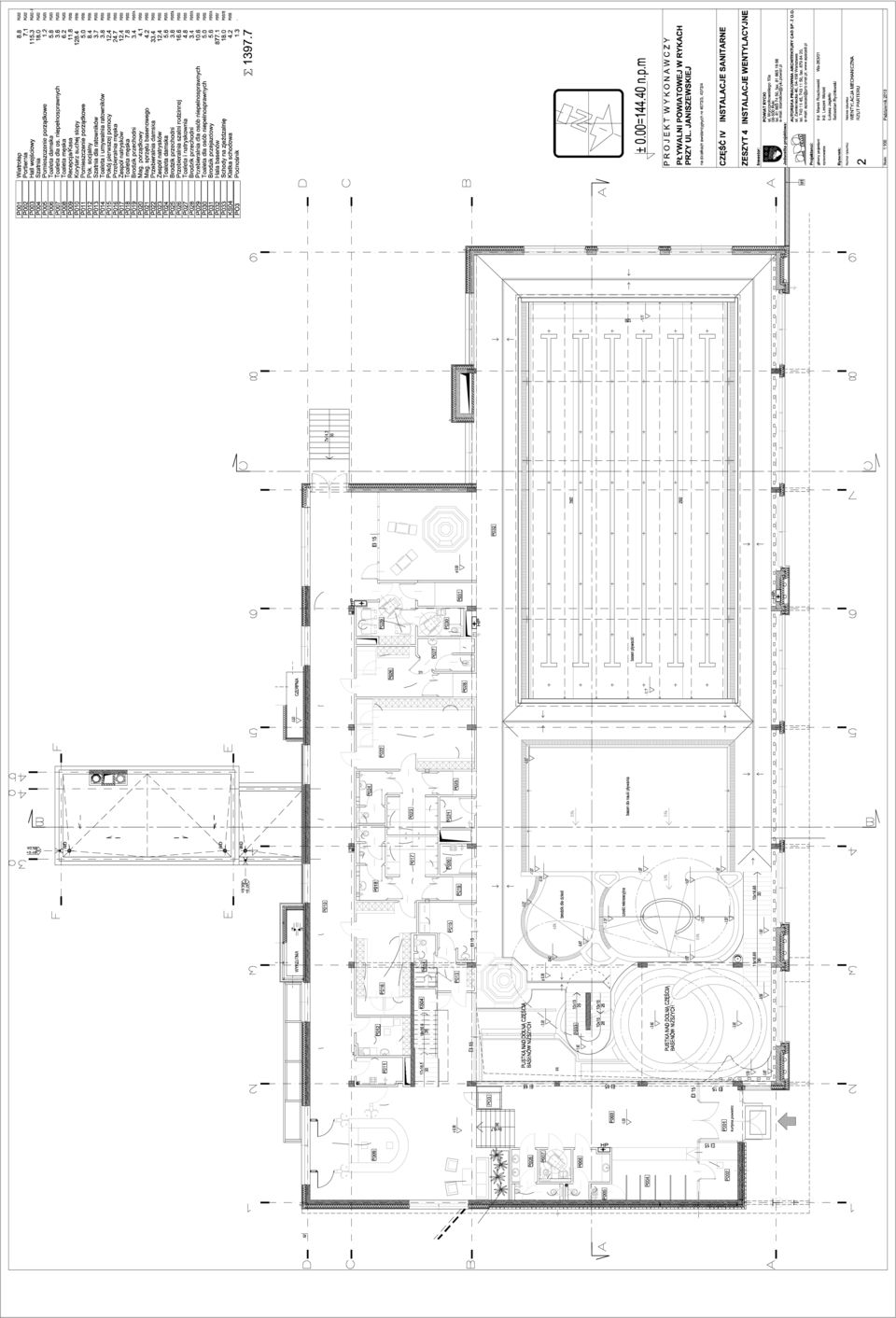

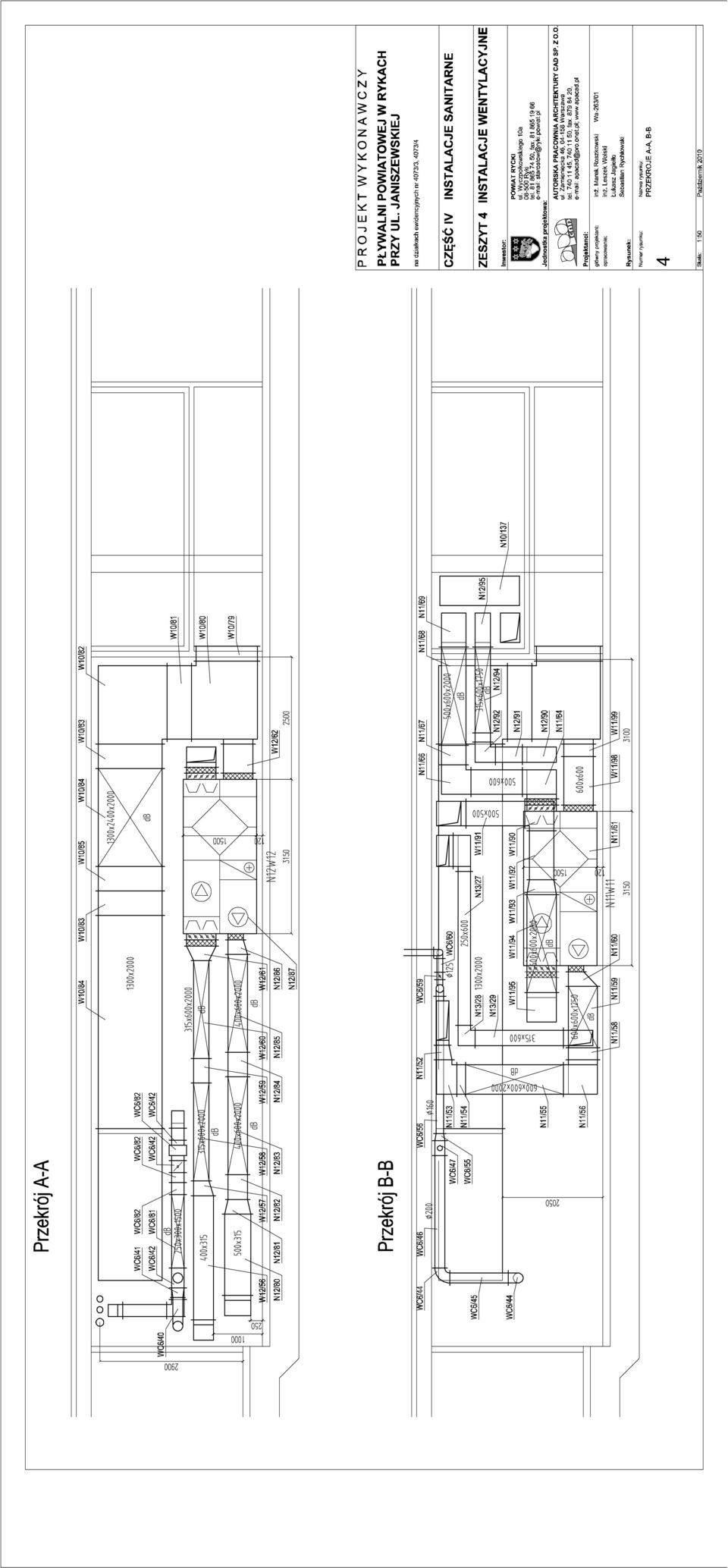

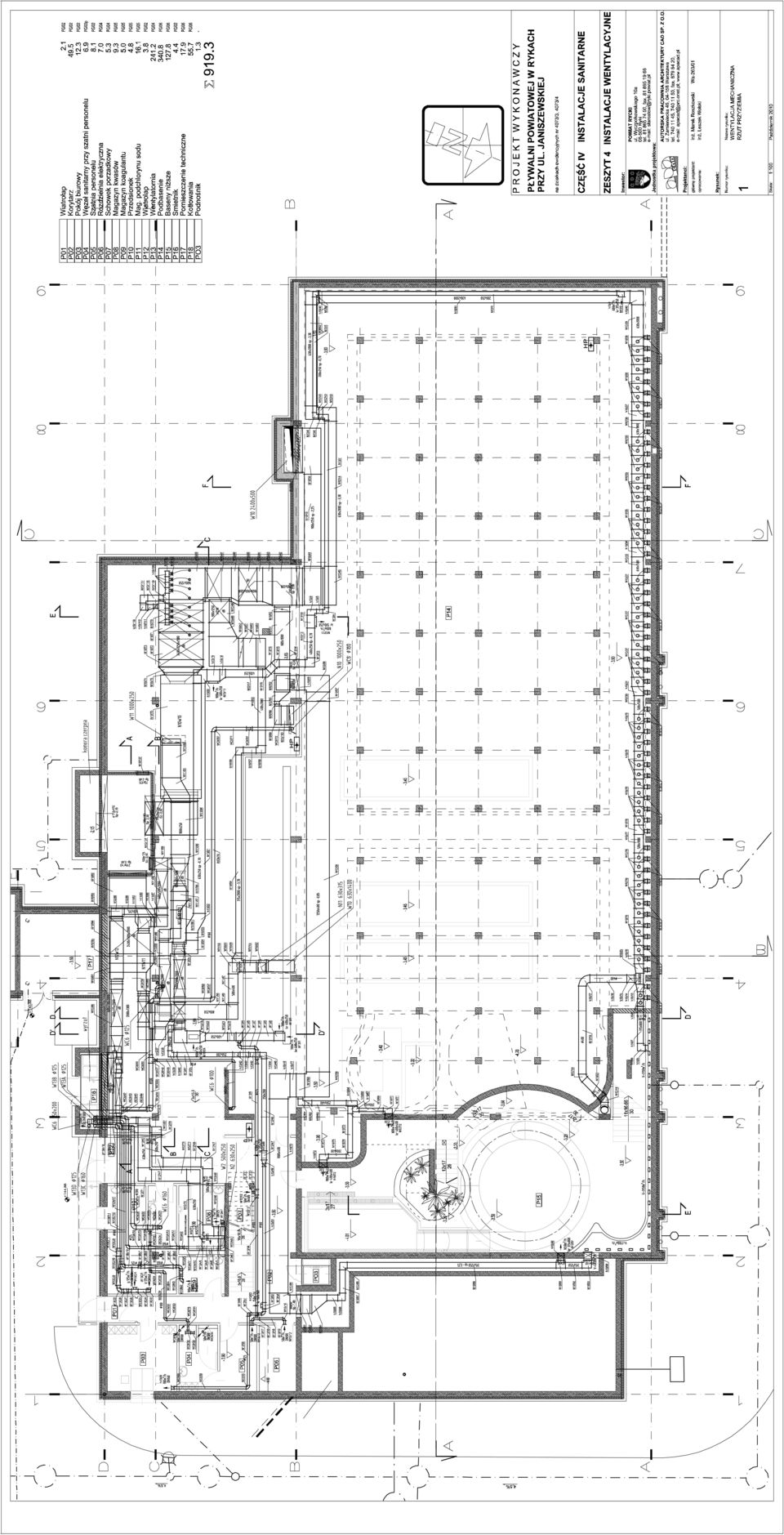

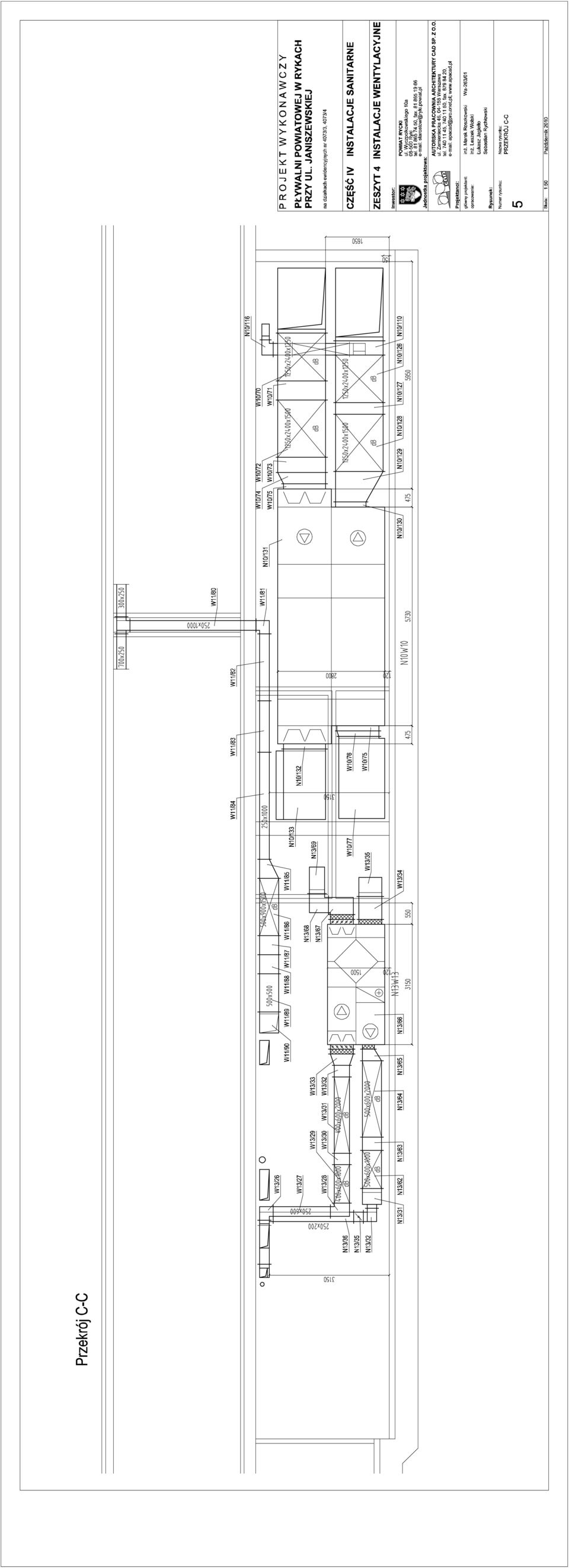

2 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE SPIS ZAWARTOŚCI 1. Opis techniczny 1.1 Wykaz systemów 1.2 Opis systemów 1.3 Obliczenia 1.4 Bilanse energetyczne 1.5 Ochrona przeciwpoŝarowa 1.6 Zabezpieczenia akustyczne 1.7 Izolacja termiczna 1.8 Materiały i urządzenia 2. Część rysunkowa 1. Rzut przyziemia skala: 1: Rzut parteru skala: 1: Rzut antresoli skala: 1: Przekroje A-A, B-B skala: 1:50 5. Przekrój C-C skala: 1:50 6. Przekroje D-D, D -D skala: 1:50 7. Przekrój E-E skala: 1:50 8. Przekrój F-F skala: 1:50 1

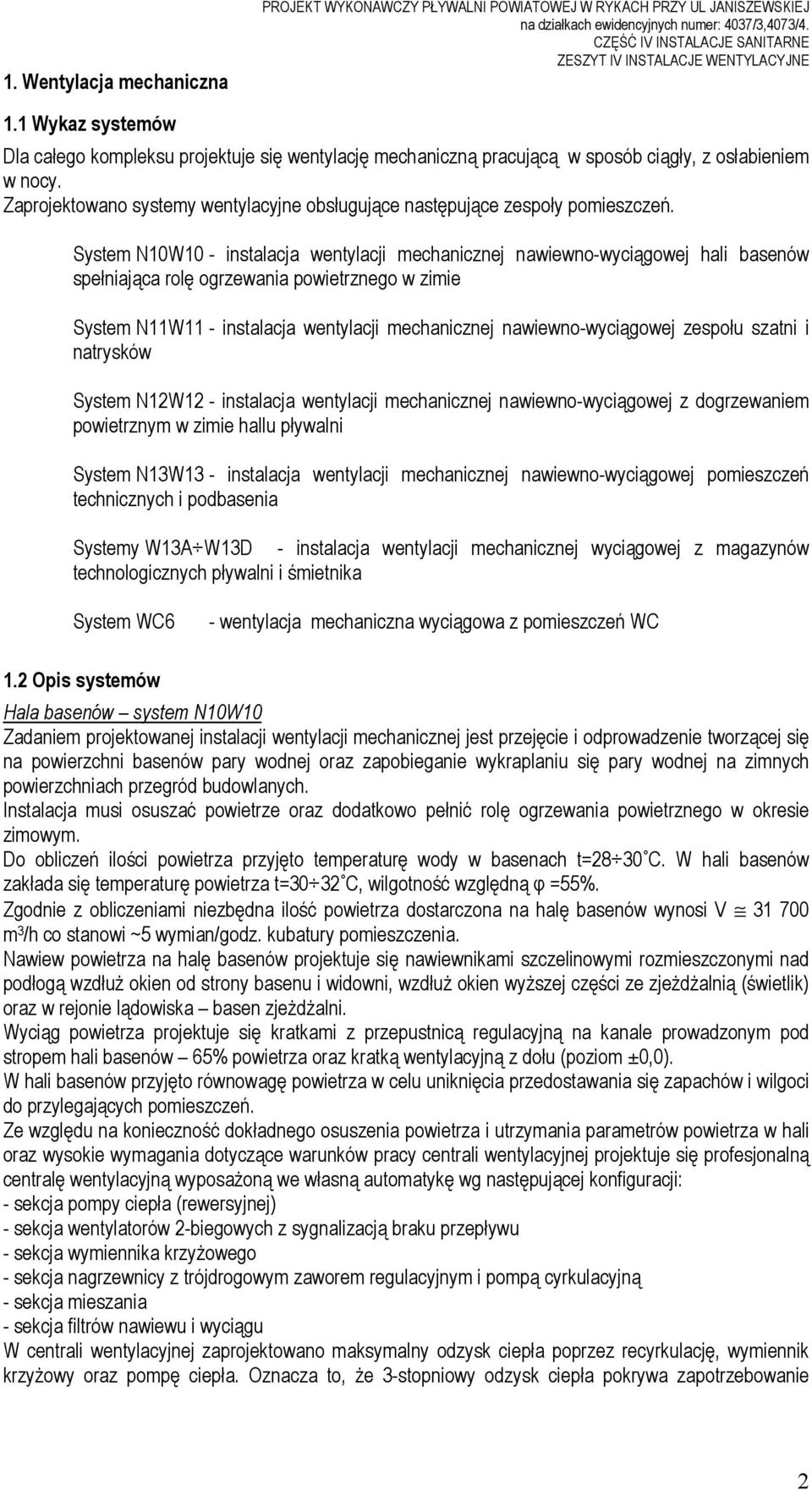

3 1. Wentylacja mechaniczna PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE 1.1 Wykaz systemów Dla całego kompleksu projektuje się wentylację mechaniczną pracującą w sposób ciągły, z osłabieniem w nocy. Zaprojektowano systemy wentylacyjne obsługujące następujące zespoły pomieszczeń. System N10W10 - instalacja wentylacji mechanicznej nawiewno-wyciągowej hali basenów spełniająca rolę ogrzewania powietrznego w zimie System N11W11 - instalacja wentylacji mechanicznej nawiewno-wyciągowej zespołu szatni i natrysków System N12W12 - instalacja wentylacji mechanicznej nawiewno-wyciągowej z dogrzewaniem powietrznym w zimie hallu pływalni System N13W13 - instalacja wentylacji mechanicznej nawiewno-wyciągowej pomieszczeń technicznych i podbasenia Systemy W13A W13D - instalacja wentylacji mechanicznej wyciągowej z magazynów technologicznych pływalni i śmietnika System - wentylacja mechaniczna wyciągowa z pomieszczeń WC 1.2 Opis systemów Hala basenów system N10W10 Zadaniem projektowanej instalacji wentylacji mechanicznej jest przejęcie i odprowadzenie tworzącej się na powierzchni basenów pary wodnej oraz zapobieganie wykraplaniu się pary wodnej na zimnych powierzchniach przegród budowlanych. Instalacja musi osuszać powietrze oraz dodatkowo pełnić rolę ogrzewania powietrznego w okresie zimowym. Do obliczeń ilości powietrza przyjęto temperaturę wody w basenach t=28 30 C. W hali basenów zakłada się temperaturę powietrza t=30 32 C, wilgotność względną φ =55%. Zgodnie z obliczeniami niezbędna ilość powietrza dostarczona na halę basenów wynosi V m 3 /h co stanowi ~5 wymian/godz. kubatury pomieszczenia. Nawiew powietrza na halę basenów projektuje się nawiewnikami szczelinowymi rozmieszczonymi nad podłogą wzdłuŝ okien od strony basenu i widowni, wzdłuŝ okien wyŝszej części ze zjeŝdŝalnią (świetlik) oraz w rejonie lądowiska basen zjeŝdŝalni. Wyciąg powietrza projektuje się kratkami z przepustnicą regulacyjną na kanale prowadzonym pod stropem hali basenów 65% powietrza oraz kratką wentylacyjną z dołu (poziom ±0,0). W hali basenów przyjęto równowagę powietrza w celu uniknięcia przedostawania się zapachów i wilgoci do przylegających pomieszczeń. Ze względu na konieczność dokładnego osuszenia powietrza i utrzymania parametrów powietrza w hali oraz wysokie wymagania dotyczące warunków pracy centrali wentylacyjnej projektuje się profesjonalną centralę wentylacyjną wyposaŝoną we własną automatykę wg następującej konfiguracji: - sekcja pompy ciepła (rewersyjnej) - sekcja wentylatorów 2-biegowych z sygnalizacją braku przepływu - sekcja wymiennika krzyŝowego - sekcja nagrzewnicy z trójdrogowym zaworem regulacyjnym i pompą cyrkulacyjną - sekcja mieszania - sekcja filtrów nawiewu i wyciągu W centrali wentylacyjnej zaprojektowano maksymalny odzysk ciepła poprzez recyrkulację, wymiennik krzyŝowy oraz pompę ciepła. Oznacza to, Ŝe 3-stopniowy odzysk ciepła pokrywa zapotrzebowanie 2

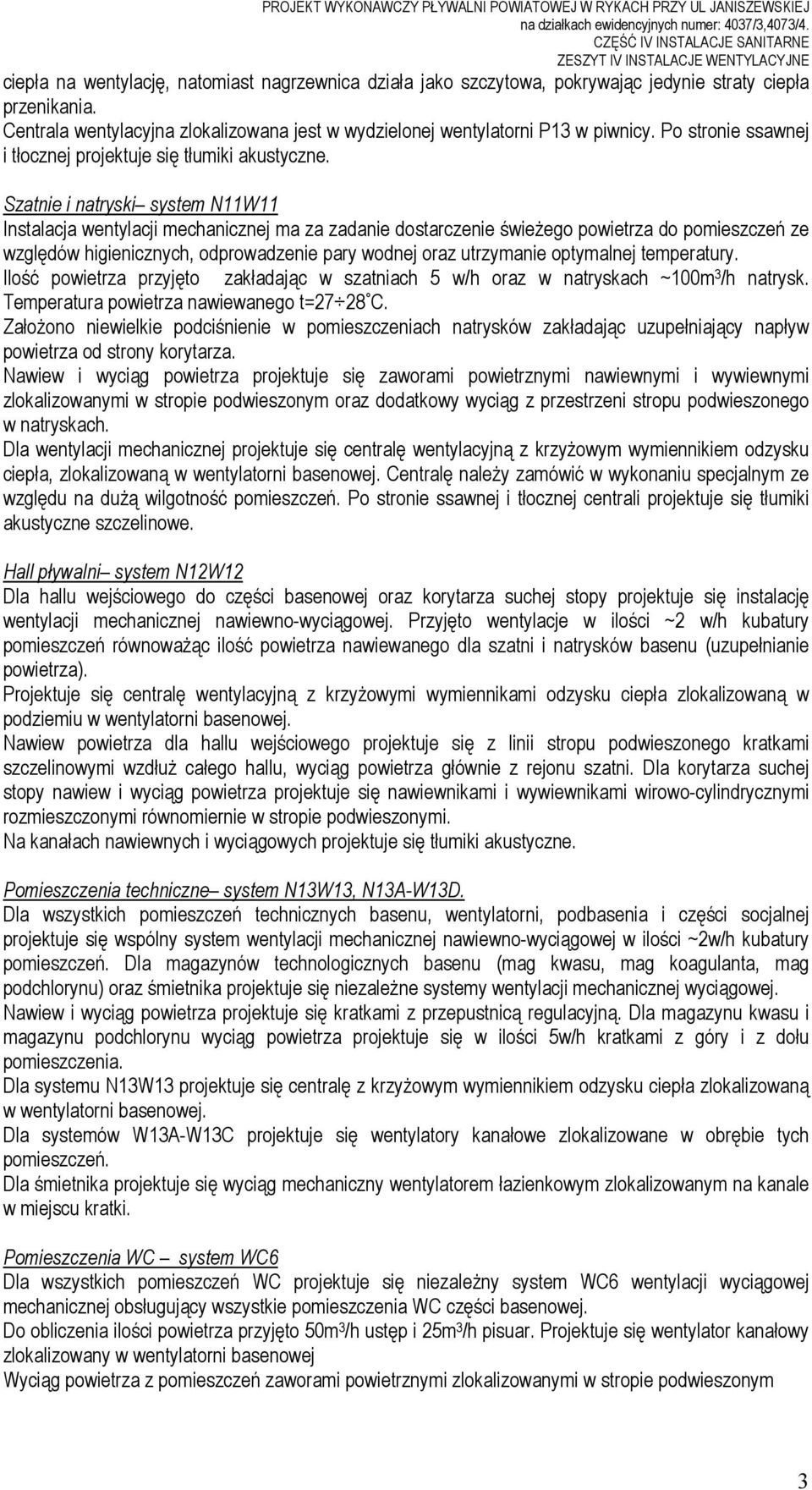

4 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE ciepła na wentylację, natomiast nagrzewnica działa jako szczytowa, pokrywając jedynie straty ciepła przenikania. Centrala wentylacyjna zlokalizowana jest w wydzielonej wentylatorni P13 w piwnicy. Po stronie ssawnej i tłocznej projektuje się tłumiki akustyczne. Szatnie i natryski system N11W11 Instalacja wentylacji mechanicznej ma za zadanie dostarczenie świeŝego powietrza do pomieszczeń ze względów higienicznych, odprowadzenie pary wodnej oraz utrzymanie optymalnej temperatury. Ilość powietrza przyjęto zakładając w szatniach 5 w/h oraz w natryskach ~100m 3 /h natrysk. Temperatura powietrza nawiewanego t=27 28 C. ZałoŜono niewielkie podciśnienie w pomieszczeniach natrysków zakładając uzupełniający napływ powietrza od strony korytarza. Nawiew i wyciąg powietrza projektuje się zaworami powietrznymi nawiewnymi i wywiewnymi zlokalizowanymi w stropie podwieszonym oraz dodatkowy wyciąg z przestrzeni stropu podwieszonego w natryskach. Dla wentylacji mechanicznej projektuje się centralę wentylacyjną z krzyŝowym wymiennikiem odzysku ciepła, zlokalizowaną w wentylatorni basenowej. Centralę naleŝy zamówić w wykonaniu specjalnym ze względu na duŝą wilgotność pomieszczeń. Po stronie ssawnej i tłocznej centrali projektuje się tłumiki akustyczne szczelinowe. Hall pływalni system N12W12 Dla hallu wejściowego do części basenowej oraz korytarza suchej stopy projektuje się instalację wentylacji mechanicznej nawiewno-wyciągowej. Przyjęto wentylacje w ilości ~2 w/h kubatury pomieszczeń równowaŝąc ilość powietrza nawiewanego dla szatni i natrysków basenu (uzupełnianie powietrza). Projektuje się centralę wentylacyjną z krzyŝowymi wymiennikami odzysku ciepła zlokalizowaną w podziemiu w wentylatorni basenowej. Nawiew powietrza dla hallu wejściowego projektuje się z linii stropu podwieszonego kratkami szczelinowymi wzdłuŝ całego hallu, wyciąg powietrza głównie z rejonu szatni. Dla korytarza suchej stopy nawiew i wyciąg powietrza projektuje się nawiewnikami i wywiewnikami wirowo-cylindrycznymi rozmieszczonymi równomiernie w stropie podwieszonymi. Na kanałach nawiewnych i wyciągowych projektuje się tłumiki akustyczne. Pomieszczenia techniczne system N13W13, N13A-W13D. Dla wszystkich pomieszczeń technicznych basenu, wentylatorni, podbasenia i części socjalnej projektuje się wspólny system wentylacji mechanicznej nawiewno-wyciągowej w ilości ~2w/h kubatury pomieszczeń. Dla magazynów technologicznych basenu (mag kwasu, mag koagulanta, mag podchlorynu) oraz śmietnika projektuje się niezaleŝne systemy wentylacji mechanicznej wyciągowej. Nawiew i wyciąg powietrza projektuje się kratkami z przepustnicą regulacyjną. Dla magazynu kwasu i magazynu podchlorynu wyciąg powietrza projektuje się w ilości 5w/h kratkami z góry i z dołu pomieszczenia. Dla systemu N13W13 projektuje się centralę z krzyŝowym wymiennikiem odzysku ciepła zlokalizowaną w wentylatorni basenowej. Dla systemów W13A-W13C projektuje się wentylatory kanałowe zlokalizowane w obrębie tych pomieszczeń. Dla śmietnika projektuje się wyciąg mechaniczny wentylatorem łazienkowym zlokalizowanym na kanale w miejscu kratki. Pomieszczenia WC system Dla wszystkich pomieszczeń WC projektuje się niezaleŝny system wentylacji wyciągowej mechanicznej obsługujący wszystkie pomieszczenia WC części basenowej. Do obliczenia ilości powietrza przyjęto 50m 3 /h ustęp i 25m 3 /h pisuar. Projektuje się wentylator kanałowy zlokalizowany w wentylatorni basenowej Wyciąg powietrza z pomieszczeń zaworami powietrznymi zlokalizowanymi w stropie podwieszonym 3

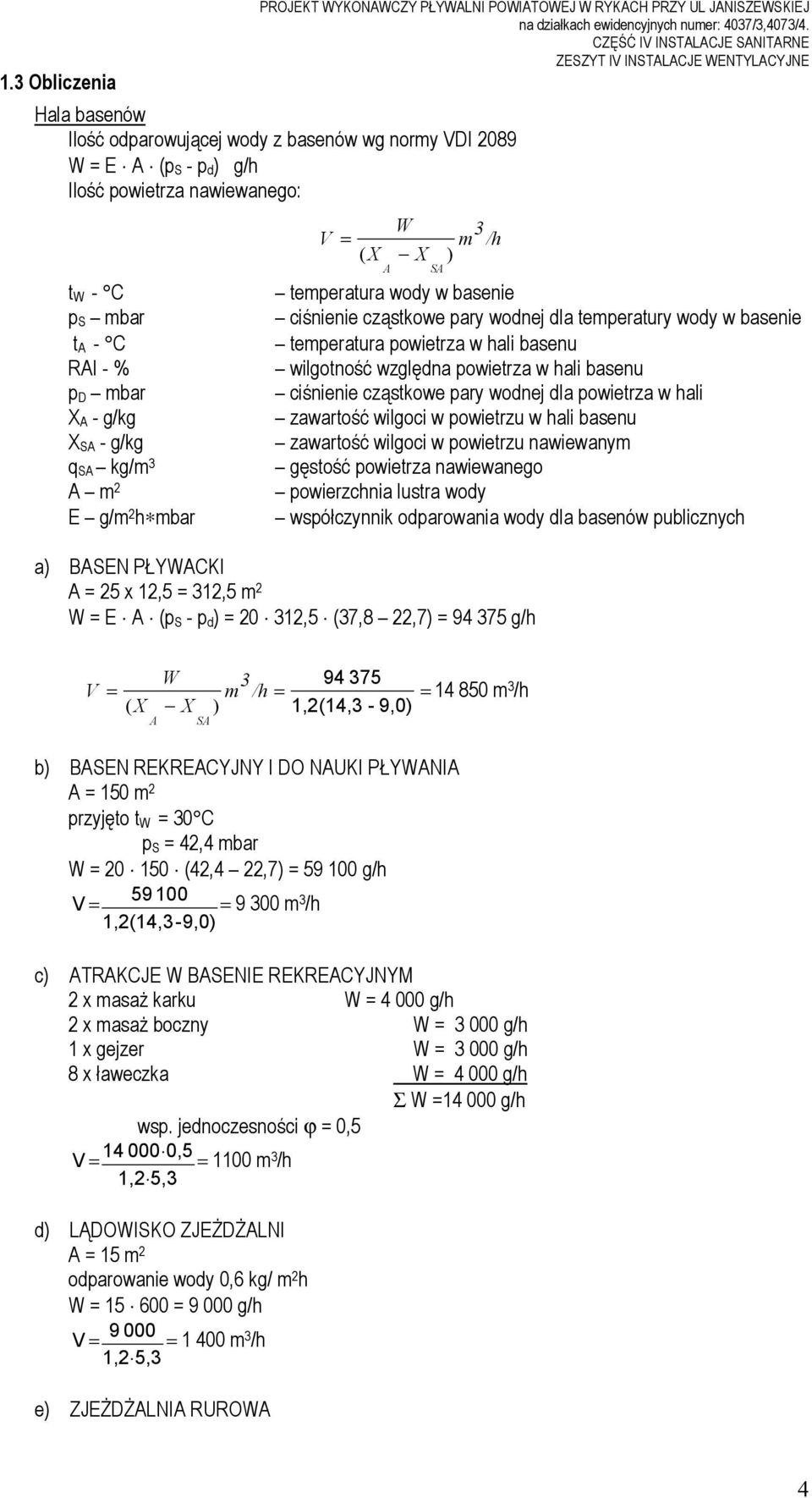

5 1.3 Obliczenia PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Hala basenów Ilość odparowującej wody z basenów wg normy VDI 2089 W = E A (p S - p d ) g/h Ilość powietrza nawiewanego: t W - C p S mbar t A - C RAI - % p D mbar X A - g/kg X SA - g/kg q SA kg/m 3 A m 2 E g/m 2 h mbar W V = ( X X A SA ) 3 m /h temperatura wody w basenie ciśnienie cząstkowe pary wodnej dla temperatury wody w basenie temperatura powietrza w hali basenu wilgotność względna powietrza w hali basenu ciśnienie cząstkowe pary wodnej dla powietrza w hali zawartość wilgoci w powietrzu w hali basenu zawartość wilgoci w powietrzu nawiewanym gęstość powietrza nawiewanego powierzchnia lustra wody współczynnik odparowania wody dla basenów publicznych a) BASEN PŁYWACKI A = 25 x 12,5 = 312,5 m 2 W = E A (p S - p d ) = ,5 (37,8 22,7) = g/h V = ( X A W X SA ) 3 m /h = ,2(14,3-9,0) = m 3 /h b) BASEN REKREACYJNY I DO NAUKI PŁYWANIA A = 150 m 2 przyjęto t W = 30 C p S = 42,4 mbar W = (42,4 22,7) = g/h V = = m 3 /h 1,2(14,3-9,0) c) ATRAKCJE W BASENIE REKREACYJNYM 2 x masaŝ karku W = g/h 2 x masaŝ boczny W = g/h 1 x gejzer W = g/h 8 x ławeczka W = g/h Σ W = g/h wsp. jednoczesności ϕ = 0, ,5 V = = 1100 m 3 /h 1,2 5,3 d) LĄDOWISKO ZJEśDśALNI A = 15 m 2 odparowanie wody 0,6 kg/ m 2 h W = = g/h V = = m 3 /h 1,2 5,3 e) ZJEśDśALNIA RUROWA 4

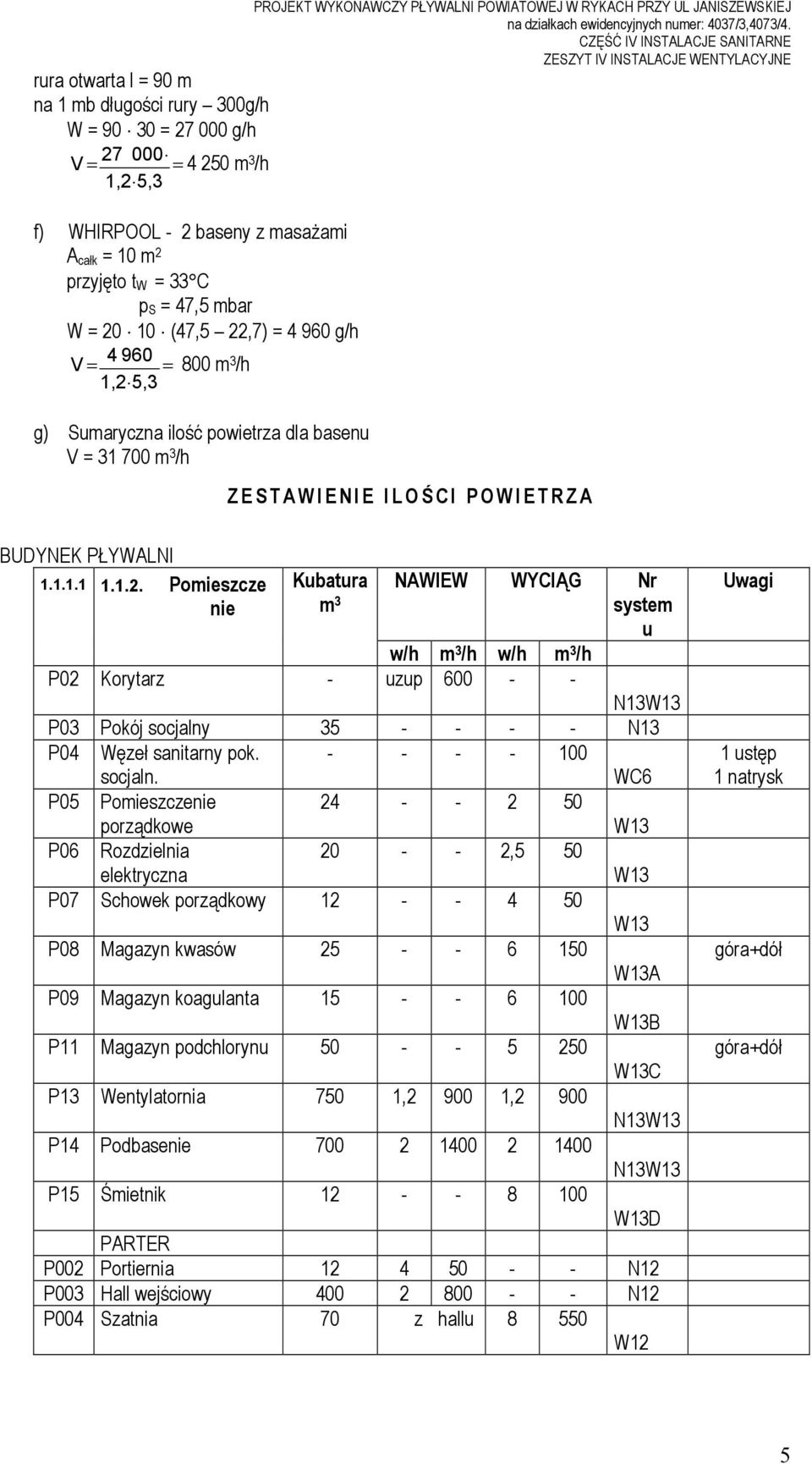

6 rura otwarta l = 90 m na 1 mb długości rury 300g/h W = = g/h V = = m 3 /h 1,2 5,3 f) WHIRPOOL - 2 baseny z masaŝami A całk = 10 m 2 przyjęto t W = 33 C p S = 47,5 mbar W = (47,5 22,7) = g/h V = = 800 m 3 /h 1,2 5,3 g) Sumaryczna ilość powietrza dla basenu V = m 3 /h PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Z E S T A W I E N I E I L O Ś C I P O W I E T R Z A BUDYNEK PŁYWALNI Pomieszcze nie Kubatura m 3 NAWIEW WYCIĄG Nr system u w/h m 3 /h w/h m 3 /h P02 Korytarz - uzup N13W13 P03 Pokój socjalny N13 P04 Węzeł sanitarny pok. socjaln P05 Pomieszczenie porządkowe W13 P06 Rozdzielnia ,5 50 elektryczna W13 P07 Schowek porządkowy W13 P08 Magazyn kwasów W13A P09 Magazyn koagulanta W13B P11 Magazyn podchlorynu W13C P13 Wentylatornia 750 1, ,2 900 N13W13 P14 Podbasenie N13W13 P15 Śmietnik W13D PARTER P002 Portiernia N12 P003 Hall wejściowy N12 P004 Szatnia 70 z hallu W12 Uwagi 1 ustęp 1 natrysk góra+dół góra+dół 5

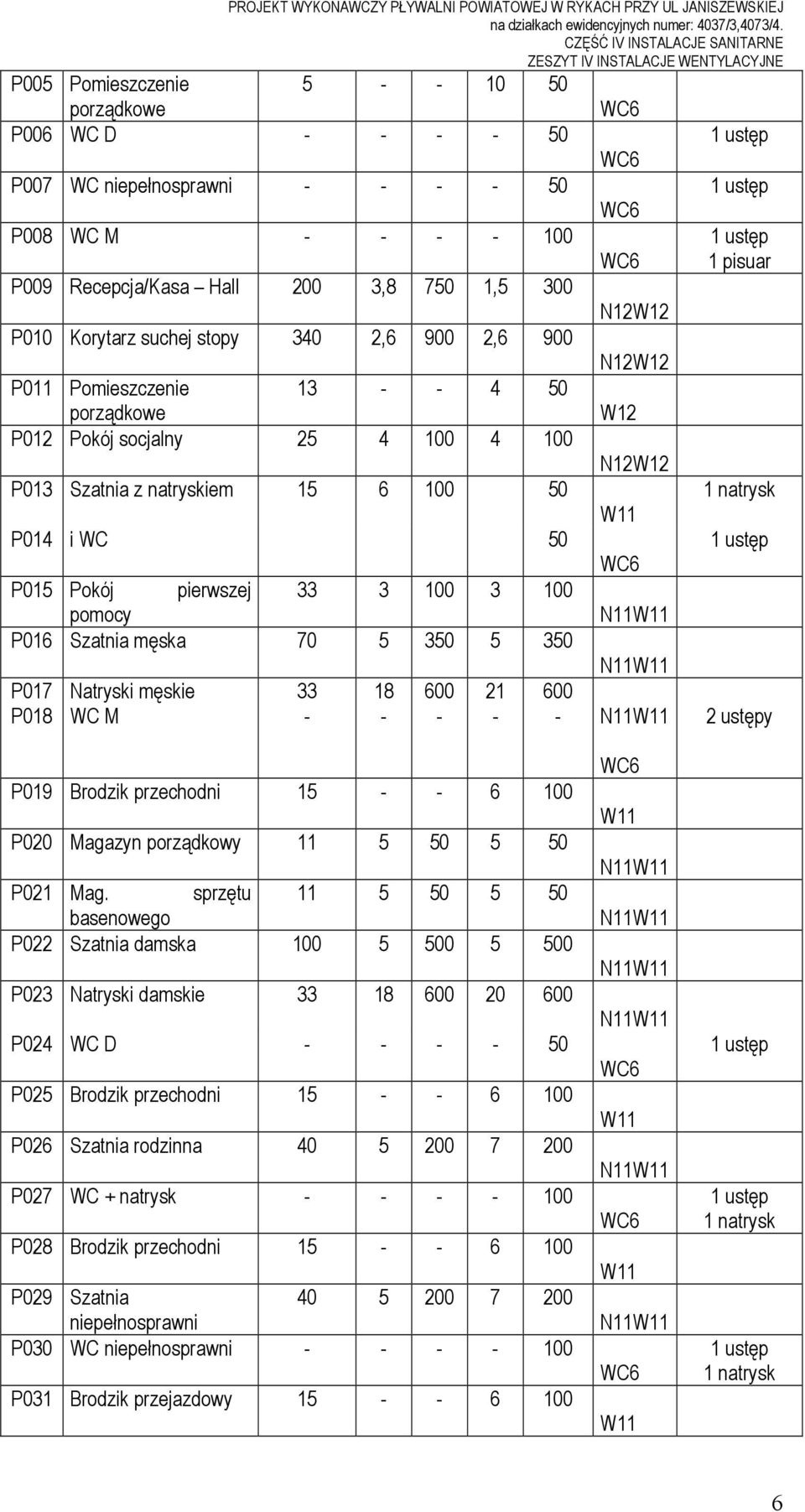

7 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE P005 Pomieszczenie porządkowe P006 WC D P007 WC niepełnosprawni P008 WC M P009 Recepcja/Kasa Hall 200 3, ,5 300 P010 Korytarz suchej stopy 340 2, ,6 900 P011 Pomieszczenie porządkowe P012 Pokój socjalny P013 Szatnia z natryskiem P014 i WC 50 P015 Pokój pierwszej pomocy P016 Szatnia męska P017 P018 Natryski męskie WC M N12W12 N12W12 W12 N12W12 W11 N11W11 N11W N11W11 1 ustęp 1 ustęp 1 ustęp 1 pisuar 1 natrysk 1 ustęp 2 ustępy P019 Brodzik przechodni P020 Magazyn porządkowy P021 Mag. sprzętu basenowego P022 Szatnia damska P023 Natryski damskie P024 WC D P025 Brodzik przechodni P026 Szatnia rodzinna P027 WC + natrysk P028 Brodzik przechodni P029 Szatnia niepełnosprawni P030 WC niepełnosprawni P031 Brodzik przejazdowy W11 N11W11 N11W11 N11W11 N11W11 W11 N11W11 W11 N11W11 W11 1 ustęp 1 ustęp 1 natrysk 1 ustęp 1 natrysk 6

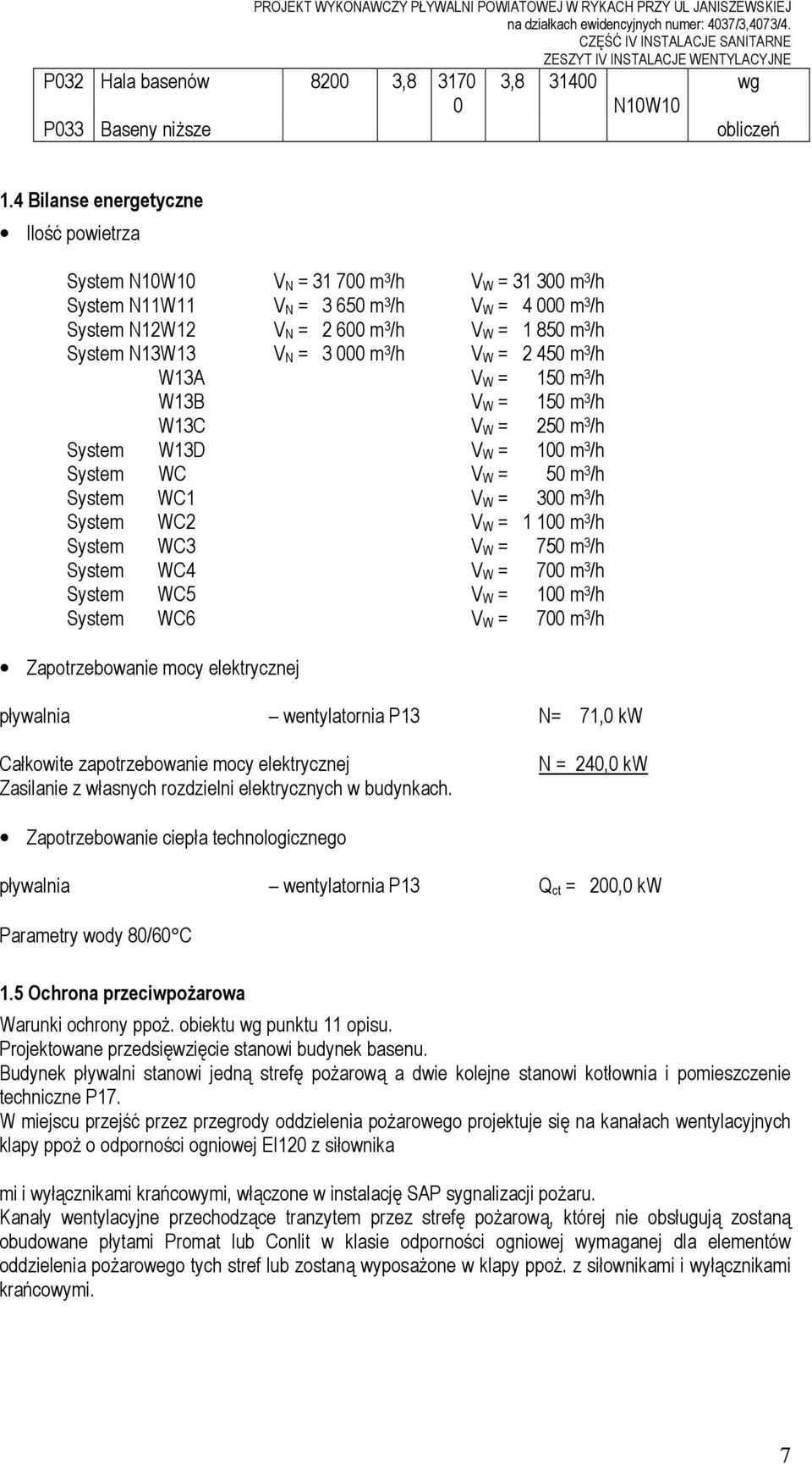

8 PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE P032 Hala basenów , , wg 0 N10W10 P033 Baseny niŝsze obliczeń 1.4 Bilanse energetyczne Ilość powietrza System N10W10 V N = m 3 /h V W = m 3 /h System N11W11 V N = m 3 /h V W = m 3 /h System N12W12 V N = m 3 /h V W = m 3 /h System N13W13 V N = m 3 /h V W = m 3 /h W13A V W = 150 m 3 /h W13B V W = 150 m 3 /h W13C V W = 250 m 3 /h System W13D V W = 100 m 3 /h System WC V W = 50 m 3 /h System WC1 V W = 300 m 3 /h System WC2 V W = m 3 /h System WC3 V W = 750 m 3 /h System WC4 V W = 700 m 3 /h System WC5 V W = 100 m 3 /h System V W = 700 m 3 /h Zapotrzebowanie mocy elektrycznej pływalnia wentylatornia P13 N= 71,0 kw Całkowite zapotrzebowanie mocy elektrycznej Zasilanie z własnych rozdzielni elektrycznych w budynkach. N = 240,0 kw Zapotrzebowanie ciepła technologicznego pływalnia wentylatornia P13 Q ct = 200,0 kw Parametry wody 80/60 C 1.5 Ochrona przeciwpoŝarowa Warunki ochrony ppoŝ. obiektu wg punktu 11 opisu. Projektowane przedsięwzięcie stanowi budynek basenu. Budynek pływalni stanowi jedną strefę poŝarową a dwie kolejne stanowi kotłownia i pomieszczenie techniczne P17. W miejscu przejść przez przegrody oddzielenia poŝarowego projektuje się na kanałach wentylacyjnych klapy ppoŝ o odporności ogniowej EI120 z siłownika mi i wyłącznikami krańcowymi, włączone w instalację SAP sygnalizacji poŝaru. Kanały wentylacyjne przechodzące tranzytem przez strefę poŝarową, której nie obsługują zostaną obudowane płytami Promat lub Conlit w klasie odporności ogniowej wymaganej dla elementów oddzielenia poŝarowego tych stref lub zostaną wyposaŝone w klapy ppoŝ. z siłownikami i wyłącznikami krańcowymi. 7

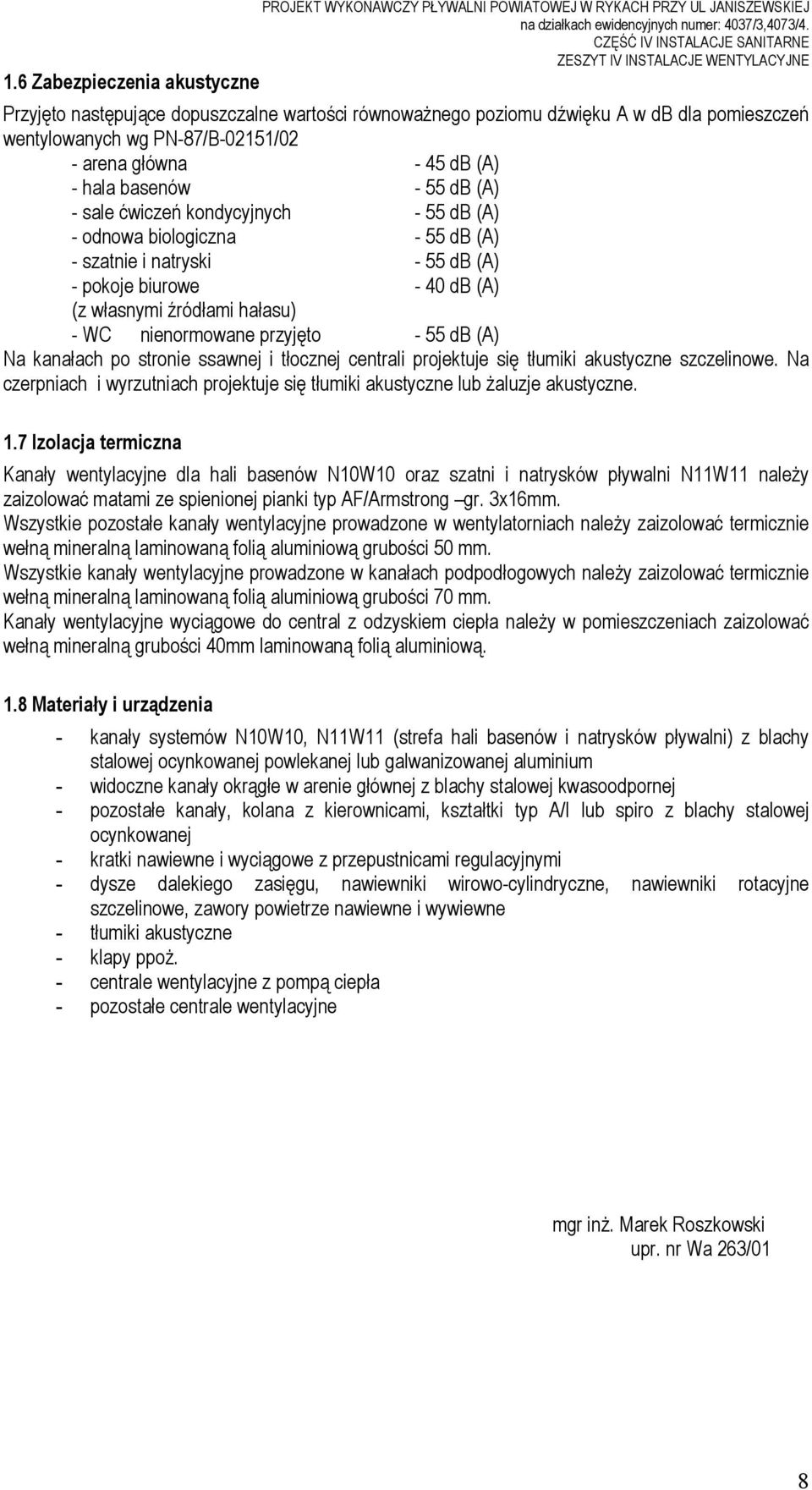

9 1.6 Zabezpieczenia akustyczne PROJEKT WYKONAWCZY PŁYWALNI POWIATOWEJ W RYKACH PRZY UL JANISZEWSKIEJ na działkach ewidencyjnych numer: 4037/3,4073/4. CZĘŚĆ IV INSTALACJE SANITARNE ZESZYT IV INSTALACJE WENTYLACYJNE Przyjęto następujące dopuszczalne wartości równowaŝnego poziomu dźwięku A w db dla pomieszczeń wentylowanych wg PN-87/B-02151/02 - arena główna - 45 db (A) - hala basenów - 55 db (A) - sale ćwiczeń kondycyjnych - 55 db (A) - odnowa biologiczna - 55 db (A) - szatnie i natryski - 55 db (A) - pokoje biurowe - 40 db (A) (z własnymi źródłami hałasu) - WC nienormowane przyjęto - 55 db (A) Na kanałach po stronie ssawnej i tłocznej centrali projektuje się tłumiki akustyczne szczelinowe. Na czerpniach i wyrzutniach projektuje się tłumiki akustyczne lub Ŝaluzje akustyczne. 1.7 Izolacja termiczna Kanały wentylacyjne dla hali basenów N10W10 oraz szatni i natrysków pływalni N11W11 naleŝy zaizolować matami ze spienionej pianki typ AF/Armstrong gr. 3x16mm. Wszystkie pozostałe kanały wentylacyjne prowadzone w wentylatorniach naleŝy zaizolować termicznie wełną mineralną laminowaną folią aluminiową grubości 50 mm. Wszystkie kanały wentylacyjne prowadzone w kanałach podpodłogowych naleŝy zaizolować termicznie wełną mineralną laminowaną folią aluminiową grubości 70 mm. Kanały wentylacyjne wyciągowe do central z odzyskiem ciepła naleŝy w pomieszczeniach zaizolować wełną mineralną grubości 40mm laminowaną folią aluminiową. 1.8 Materiały i urządzenia - kanały systemów N10W10, N11W11 (strefa hali basenów i natrysków pływalni) z blachy stalowej ocynkowanej powlekanej lub galwanizowanej aluminium - widoczne kanały okrągłe w arenie głównej z blachy stalowej kwasoodpornej - pozostałe kanały, kolana z kierownicami, kształtki typ A/I lub spiro z blachy stalowej ocynkowanej - kratki nawiewne i wyciągowe z przepustnicami regulacyjnymi - dysze dalekiego zasięgu, nawiewniki wirowo-cylindryczne, nawiewniki rotacyjne szczelinowe, zawory powietrze nawiewne i wywiewne - tłumiki akustyczne - klapy ppoŝ. - centrale wentylacyjne z pompą ciepła - pozostałe centrale wentylacyjne mgr inŝ. Marek Roszkowski upr. nr Wa 263/01 8
