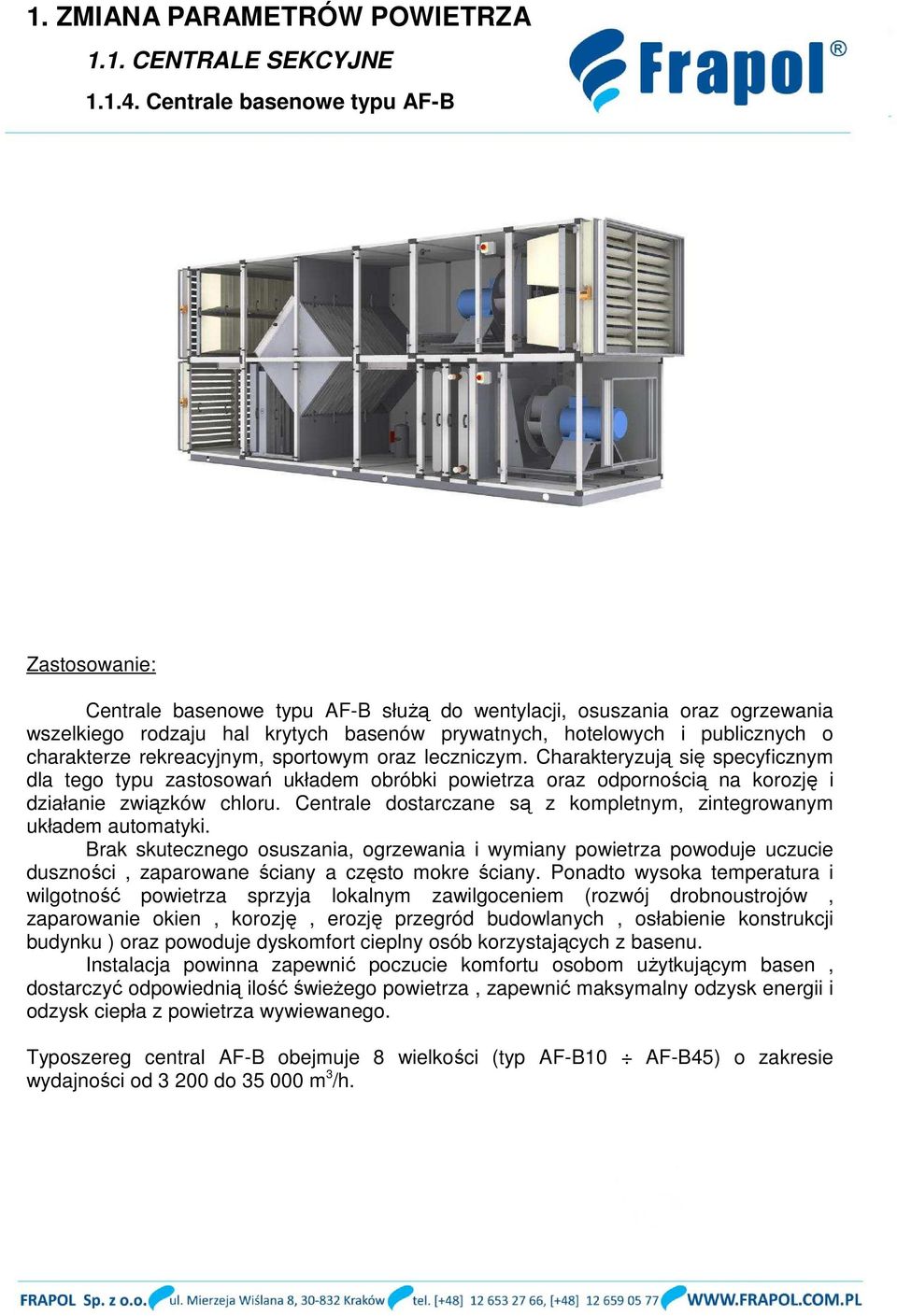

1 Zastosowanie: Centrale basenowe typu AF-B służą do wentylacji, osuszania oraz ogrzewania wszelkiego rodzaju hal krytych basenów prywatnych, hotelowych i publicznych o charakterze rekreacyjnym, sportowym oraz leczniczym. Charakteryzują się specyficznym dla tego typu zastosowań układem obróbki powietrza oraz odpornością na korozję i działanie związków chloru. Centrale dostarczane są z kompletnym, zintegrowanym układem automatyki. Brak skutecznego osuszania, ogrzewania i wymiany powietrza powoduje uczucie duszności, zaparowane ściany a często mokre ściany. Ponadto wysoka temperatura i wilgotność powietrza sprzyja lokalnym zawilgoceniem (rozwój drobnoustrojów, zaparowanie okien, korozję, erozję przegród budowlanych, osłabienie konstrukcji budynku ) oraz powoduje dyskomfort cieplny osób korzystających z basenu. Instalacja powinna zapewnić poczucie komfortu osobom użytkującym basen, dostarczyć odpowiednią ilość świeżego powietrza, zapewnić maksymalny odzysk energii i odzysk ciepła z powietrza wywiewanego. Typoszereg central AF-B obejmuje 8 wielkości (typ AF-B10 AF-B45) o zakresie wydajności od do m 3 /h.

Centrale dostarczane są z kompletnym, zintegrowanym układem automatyki. Brak skutecznego osuszania, ogrzewania i wymiany powietrza powoduje uczucie duszności, zaparowane ściany a często mokre ściany.

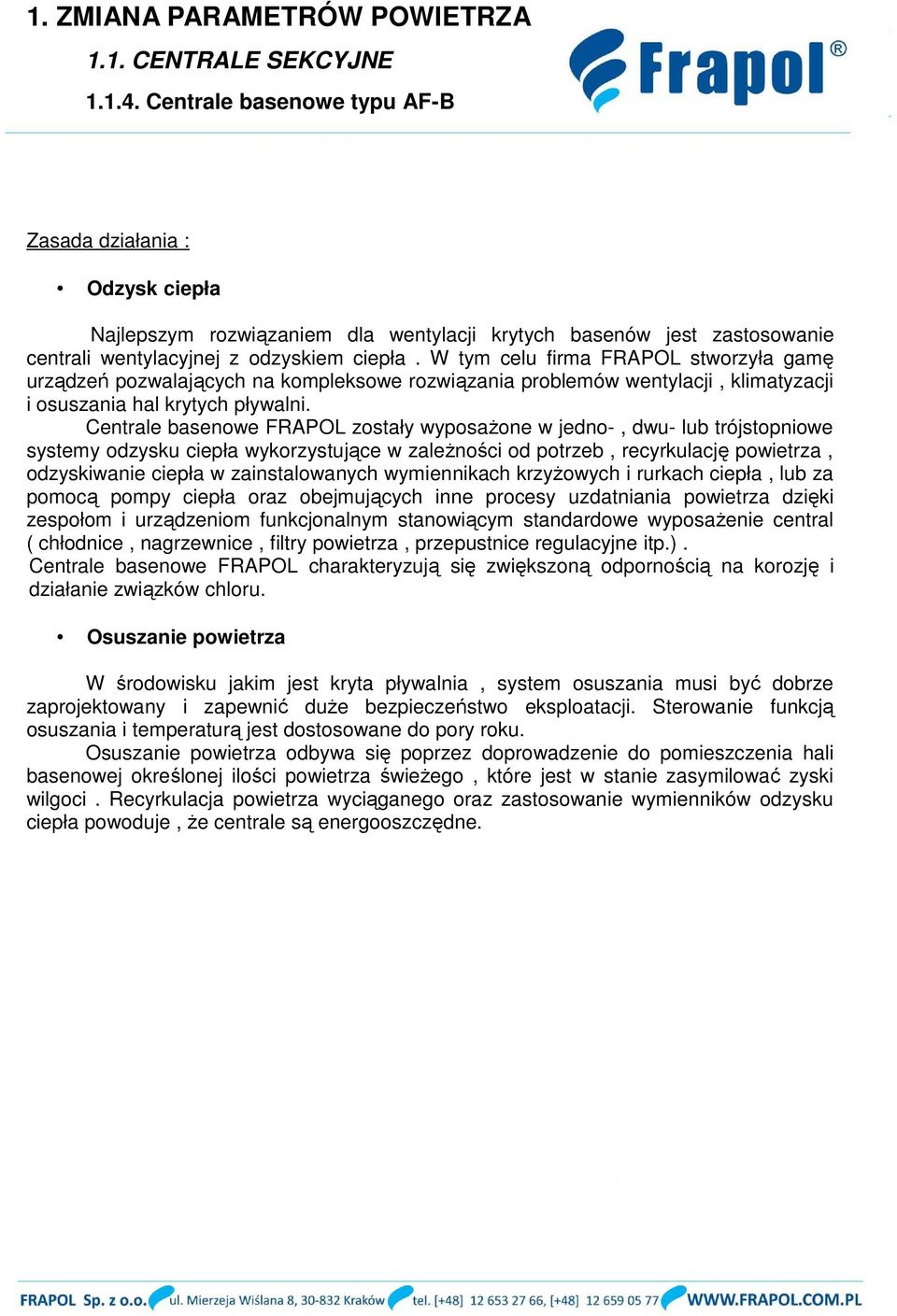

2 Zasada działania : Odzysk ciepła Najlepszym rozwiązaniem dla wentylacji krytych basenów jest zastosowanie centrali wentylacyjnej z odzyskiem ciepła. W tym celu firma FRAPOL stworzyła gamę urządzeń pozwalających na kompleksowe rozwiązania problemów wentylacji, klimatyzacji i osuszania hal krytych pływalni. Centrale basenowe FRAPOL zostały wyposażone w jedno-, dwu- lub trójstopniowe systemy odzysku ciepła wykorzystujące w zależności od potrzeb, recyrkulację powietrza, odzyskiwanie ciepła w zainstalowanych wymiennikach krzyżowych i rurkach ciepła, lub za pomocą pompy ciepła oraz obejmujących inne procesy uzdatniania powietrza dzięki zespołom i urządzeniom funkcjonalnym stanowiącym standardowe wyposażenie central ( chłodnice, nagrzewnice, filtry powietrza, przepustnice regulacyjne itp.). Centrale basenowe FRAPOL charakteryzują się zwiększoną odpornością na korozję i działanie związków chloru. Osuszanie powietrza W środowisku jakim jest kryta pływalnia, system osuszania musi być dobrze zaprojektowany i zapewnić duże bezpieczeństwo eksploatacji. Sterowanie funkcją osuszania i temperaturą jest dostosowane do pory roku. Osuszanie powietrza odbywa się poprzez doprowadzenie do pomieszczenia hali basenowej określonej ilości powietrza świeżego, które jest w stanie zasymilować zyski wilgoci. Recyrkulacja powietrza wyciąganego oraz zastosowanie wymienników odzysku ciepła powoduje, że centrale są energooszczędne.

Centrale basenowe FRAPOL zostały wyposażone w jedno-, dwu- lub trójstopniowe systemy odzysku ciepła wykorzystujące w zależności od potrzeb, recyrkulację powietrza, odzyskiwanie ciepła w

3 Konfiguracje central basenowych: Centrala basenowa typ R Centrala typu R jest centrala basenową z jednostopniowym odzyskiem ciepła z zastosowaniem recyrkulacji. publicznych oraz sportowych. W skład centrali wchodzi komora mieszania, nagrzewnica wodna oraz filtry kieszeniowe. Nagrzewnica wodna umożliwia podgrzanie powietrza nawiewanego do 45 C przy najniższej temperaturze zewnętrznej, dzięki czemu centrala może być wykorzystywana do pokrycia całkowitych lub częściowych strat ciepła obiektu. Centrala basenowa typ R-WKR Centrala typu R-WKR jest centralą basenową z dwustopniowym odzyskiem ciepła z zastosowaniem recyrkulacji i wymiennika krzyżowego. publicznych oraz sportowych. Odzysk ciepła w wymienniku krzyżowym zapewnia istotne obniżenie kosztów eksploatacyjnych. krzyżowy, komora mieszania, wentylator nawiewny i wyciągowy, nagrzewnica wodna oraz filtry kieszeniowe. Nagrzewnica wodna umożliwia podgrzanie powietrza nawiewanego do 45 C przy najniższej temperaturze zewnętrznej, dzięki czemu centrala może być wykorzystywana do ogrzewania obiektu.

Nagrzewnica wodna umożliwia podgrzanie powietrza nawiewanego do 45 C przy najniższej temperaturze zewnętrznej, dzięki czemu centrala może być wykorzystywana do pokrycia całkowitych lub częściowych

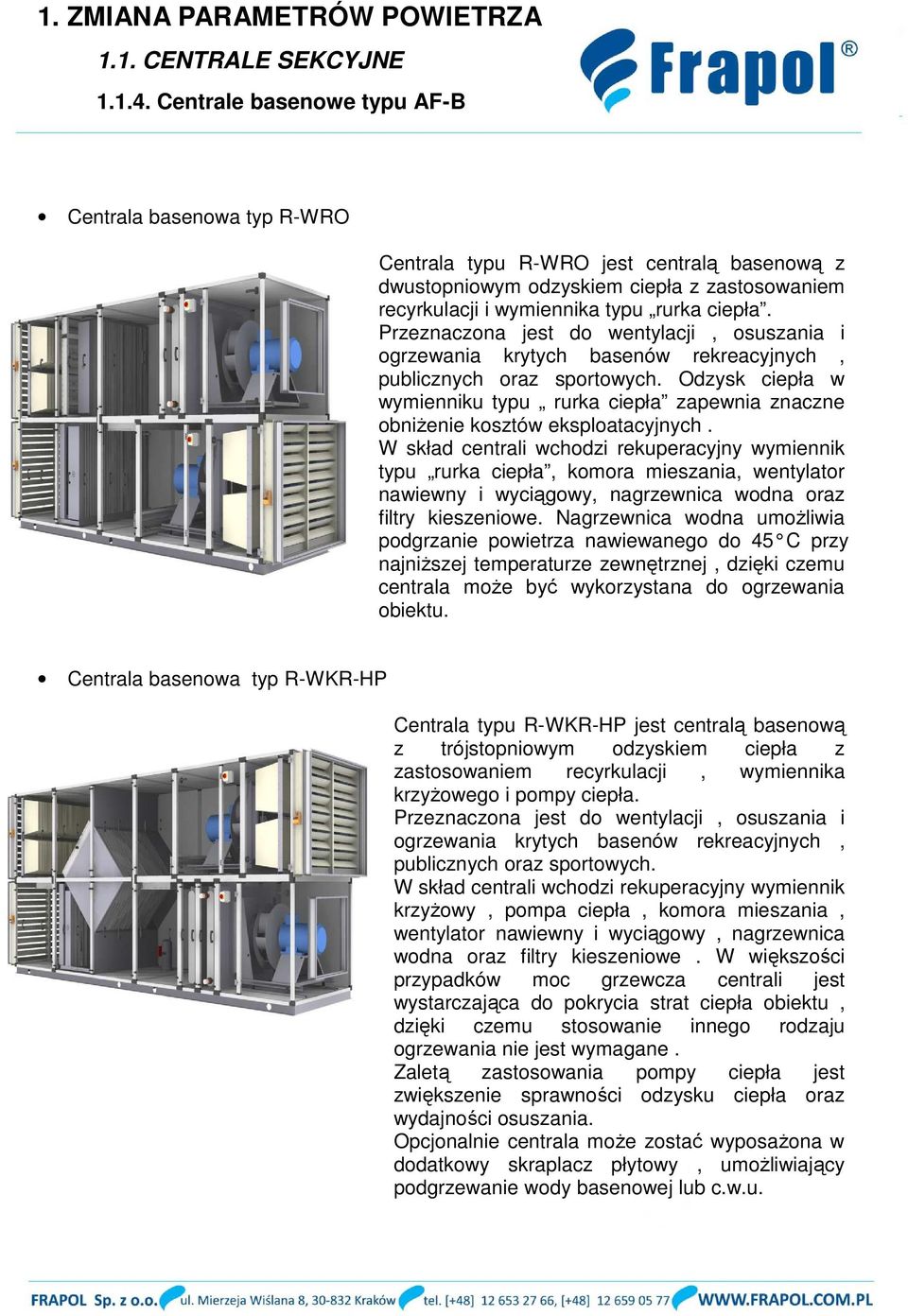

4 Centrala basenowa typ R-WRO Centrala typu R-WRO jest centralą basenową z dwustopniowym odzyskiem ciepła z zastosowaniem recyrkulacji i wymiennika typu rurka ciepła. publicznych oraz sportowych. Odzysk ciepła w wymienniku typu rurka ciepła zapewnia znaczne obniżenie kosztów eksploatacyjnych. typu rurka ciepła, komora mieszania, wentylator nawiewny i wyciągowy, nagrzewnica wodna oraz filtry kieszeniowe. Nagrzewnica wodna umożliwia podgrzanie powietrza nawiewanego do 45 C przy najniższej temperaturze zewnętrznej, dzięki czemu centrala może być wykorzystana do ogrzewania obiektu. Centrala basenowa typ R-WKR-HP Centrala typu R-WKR-HP jest centralą basenową z trójstopniowym odzyskiem ciepła z zastosowaniem recyrkulacji, wymiennika krzyżowego i pompy ciepła. publicznych oraz sportowych. krzyżowy, pompa ciepła, komora mieszania, wentylator nawiewny i wyciągowy, nagrzewnica wodna oraz filtry kieszeniowe. W większości przypadków moc grzewcza centrali jest wystarczająca do pokrycia strat ciepła obiektu, dzięki czemu stosowanie innego rodzaju ogrzewania nie jest wymagane. Zaletą zastosowania pompy ciepła jest zwiększenie sprawności odzysku ciepła oraz wydajności osuszania. Opcjonalnie centrala może zostać wyposażona w dodatkowy skraplacz płytowy, umożliwiający podgrzewanie wody basenowej lub c.w.u.

typu rurka ciepła, komora mieszania, wentylator nawiewny i wyciągowy, nagrzewnica wodna oraz filtry kieszeniowe.

5 Tryby pracy centrali : Tryb ogrzewania powietrza recyrkulacyjnego w okresach niekąpielowych Tryb osuszania powietrza w okresie zimowym Tryb osuszania powietrza w okresie przejściowym Tryb osuszania powietrza w okresie letnim

osuszania powietrza w okresie zimowym Tryb osuszania
