1 F.H.U. A R K T Y K A Marcin Duszyński Gdynia ul. Chwaszczyńska 70 tel Inwestor Urząd Gminy Zblewo Obiekt Temat Urząd Gminy w Zblewie Instalacja Wentylacji Mechanicznej i Klimatyzacji PROJEKT BUDOWLANY Branża Instalacyjna Projektował mgr inż. Marek Bęben Sprawdził Opracował mgr inż. Apolinary Góralczyk inż. Marcin Duszyński Gdynia, Maj

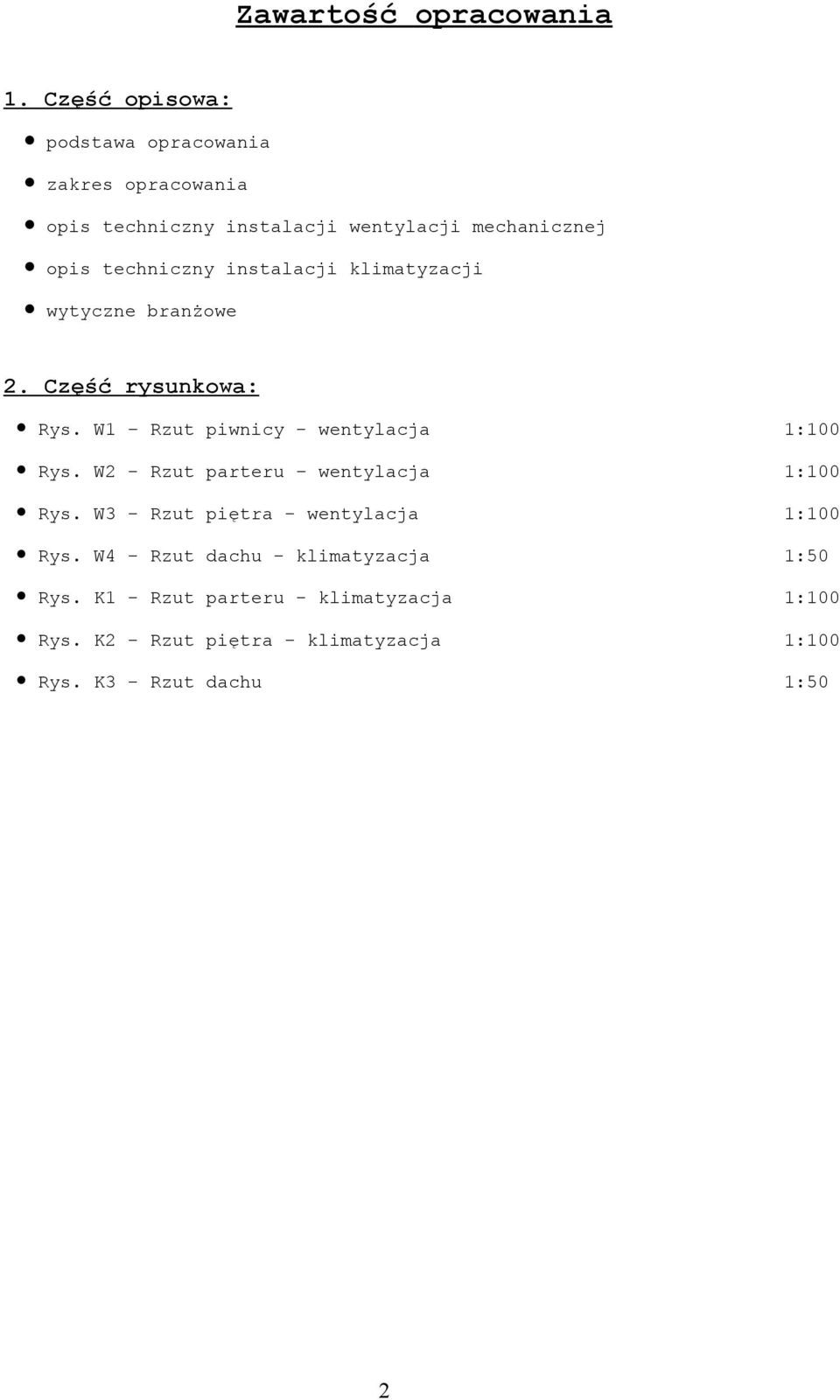

2 Zawartość opracowania 1. Część opisowa: podstawa opracowania zakres opracowania opis techniczny instalacji wentylacji mechanicznej opis techniczny instalacji klimatyzacji wytyczne branżowe 2. Część rysunkowa: Rys. W1 Rzut piwnicy - wentylacja 1:100 Rys. W2 - Rzut parteru wentylacja 1:100 Rys. W3 - Rzut piętra - wentylacja 1:100 Rys. W4 - Rzut dachu - klimatyzacja 1:50 Rys. K1 - Rzut parteru - klimatyzacja 1:100 Rys. K2 - Rzut piętra - klimatyzacja 1:100 Rys. K3 - Rzut dachu 1:50 2

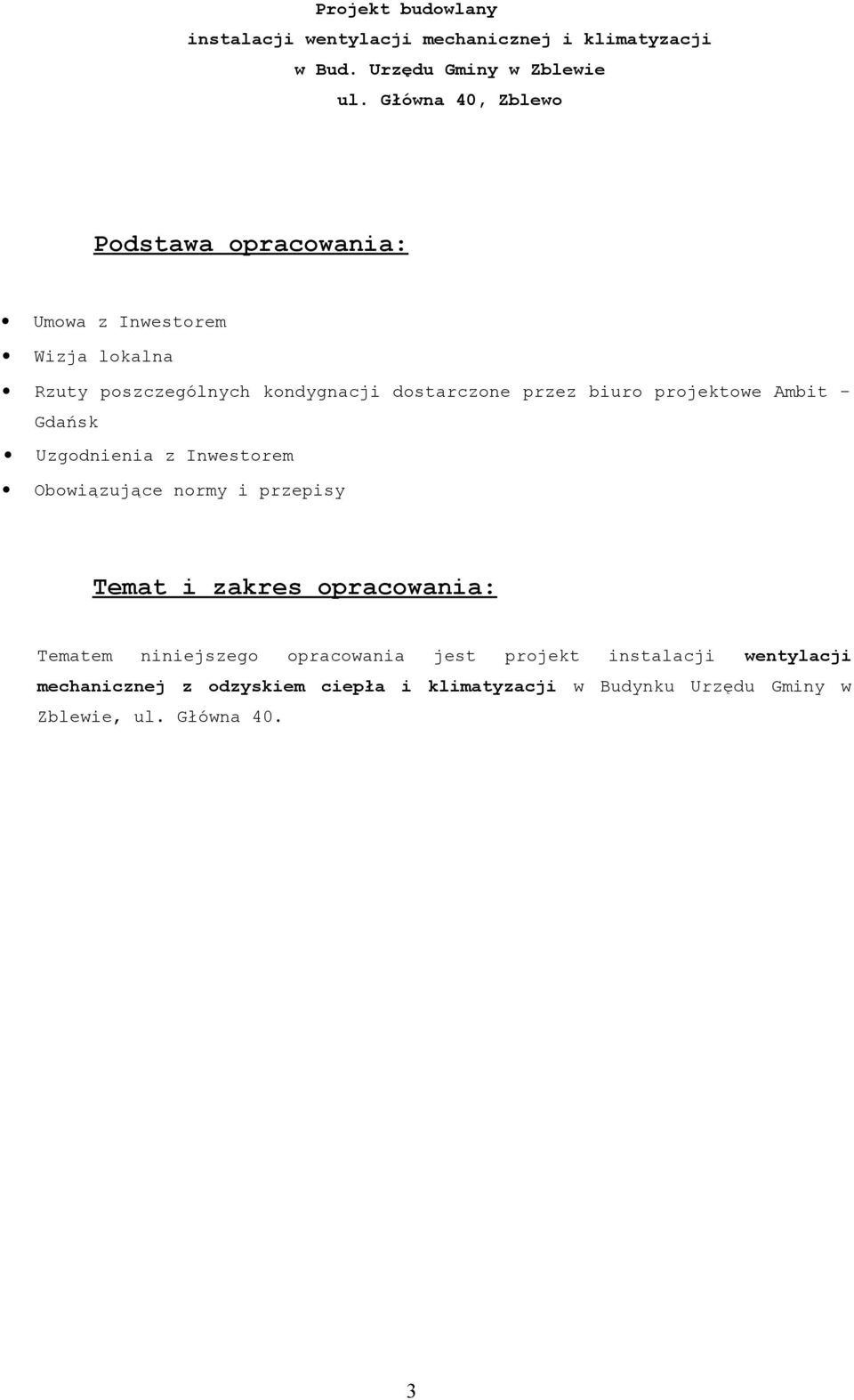

3 Projekt budowlany instalacji wentylacji mechanicznej i klimatyzacji w Bud. Urzędu Gminy w Zblewie ul. Główna 40, Zblewo Podstawa opracowania: Umowa z Inwestorem Wizja lokalna Rzuty poszczególnych kondygnacji dostarczone przez biuro projektowe Ambit - Gdańsk Uzgodnienia z Inwestorem Obowiązujące normy i przepisy Temat i zakres opracowania: Tematem niniejszego opracowania jest projekt instalacji wentylacji mechanicznej z odzyskiem ciepła i klimatyzacji w Budynku Urzędu Gminy w Zblewie, ul. Główna 40. 3

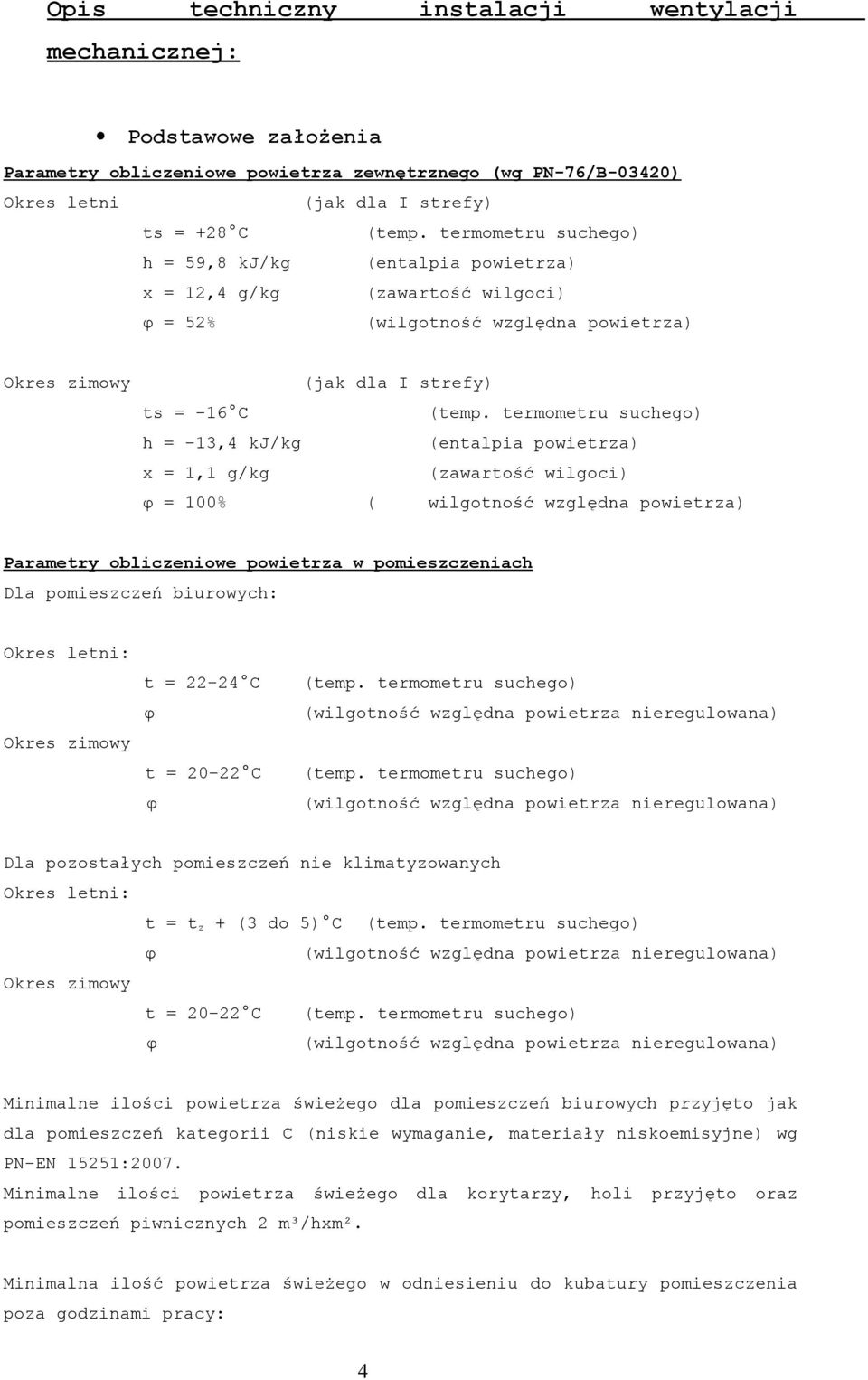

4 Opis techniczny instalacji wentylacji mechanicznej: Podstawowe założenia Parametry obliczeniowe powietrza zewnętrznego (wg PN-76/B-03420) Okres letni (jak dla I strefy) ts = +28 C (temp. termometru suchego) h = 59,8 kj/kg (entalpia powietrza) x = 12,4 g/kg (zawartość wilgoci) φ = 52% (wilgotność względna powietrza) Okres zimowy (jak dla I strefy) ts = -16 C (temp. termometru suchego) h = -13,4 kj/kg (entalpia powietrza) x = 1,1 g/kg (zawartość wilgoci) φ = 100% ( wilgotność względna powietrza) Parametry obliczeniowe powietrza w pomieszczeniach Dla pomieszczeń biurowych: Okres letni: Okres zimowy t = C φ t = C φ (temp. termometru suchego) (wilgotność względna powietrza nieregulowana) (temp. termometru suchego) (wilgotność względna powietrza nieregulowana) Dla pozostałych pomieszczeń nie klimatyzowanych Okres letni: t = t z + (3 do 5) C (temp. termometru suchego) φ (wilgotność względna powietrza nieregulowana) Okres zimowy t = C (temp. termometru suchego) φ (wilgotność względna powietrza nieregulowana) Minimalne ilości powietrza świeżego dla pomieszczeń biurowych przyjęto jak dla pomieszczeń kategorii C (niskie wymaganie, materiały niskoemisyjne) wg PN-EN 15251:2007. Minimalne ilości powietrza świeżego dla korytarzy, holi przyjęto oraz pomieszczeń piwnicznych 2 m³/hxm². Minimalna ilość powietrza świeżego w odniesieniu do kubatury pomieszczenia poza godzinami pracy: 4

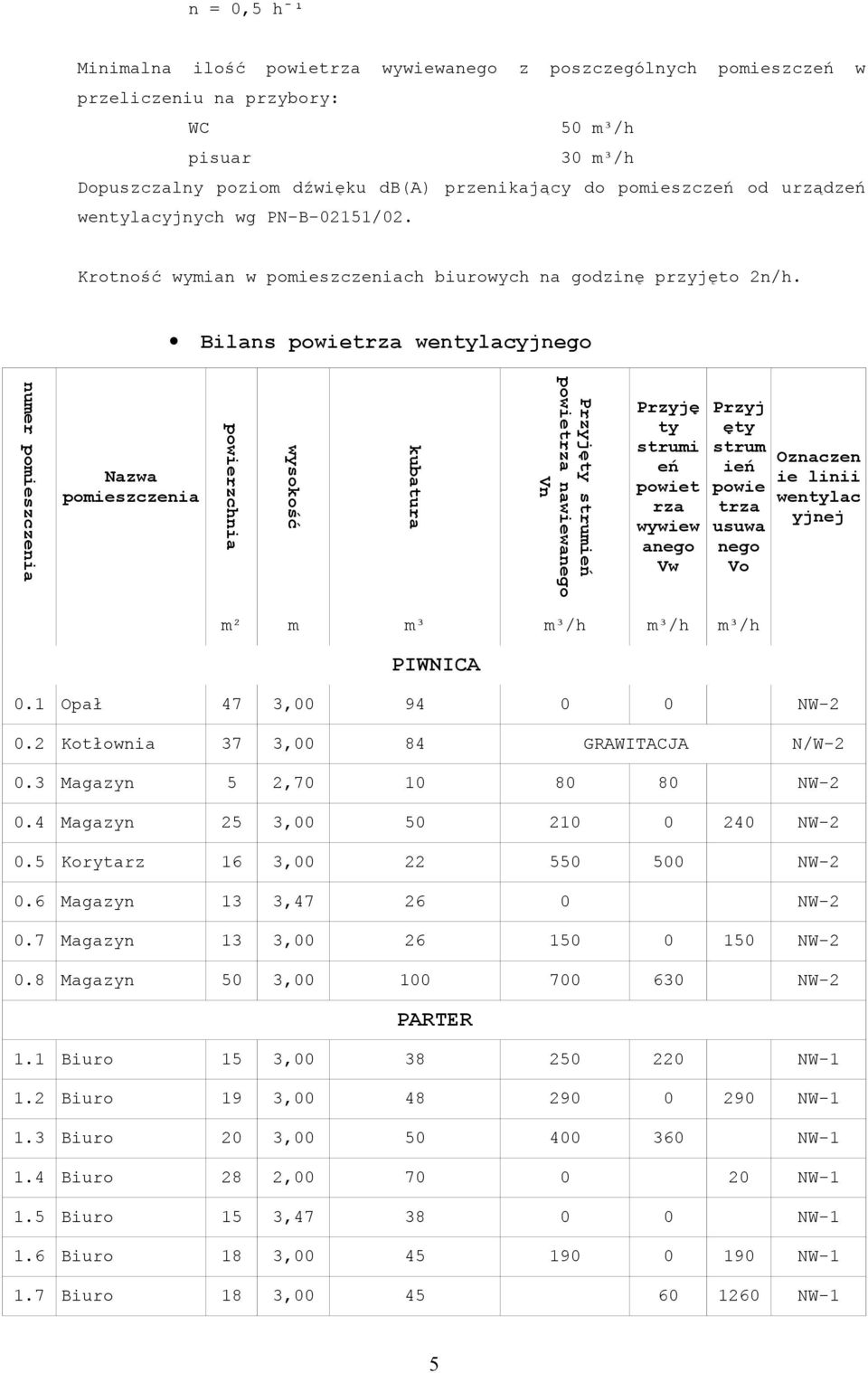

5 n = 0,5 hˉ¹ Minimalna ilość powietrza wywiewanego z poszczególnych pomieszczeń w przeliczeniu na przybory: WC 50 m³/h pisuar 30 m³/h Dopuszczalny poziom dźwięku db(a) przenikający do pomieszczeń od urządzeń wentylacyjnych wg PN-B-02151/02. Krotność wymian w pomieszczeniach biurowych na godzinę przyjęto 2n/h. Bilans powietrza wentylacyjnego numer pomieszczenia Nazwa pomieszczenia powierzchnia wysokość kubatura Przyjęty strumień powietrza nawiewanego Vn Przyję ty strumi eń powiet rza wywiew anego Vw Przyj ęty strum ień powie trza usuwa nego Vo Oznaczen ie linii wentylac yjnej m² m m³ m³/h m³/h m³/h PIWNICA 0.1 Opał 47 3, NW Kotłownia 37 3,00 84 GRAWITACJA N/W Magazyn 5 2, NW Magazyn 25 3, NW Korytarz 16 3, NW Magazyn 13 3, NW Magazyn 13 3, NW Magazyn 50 3, NW-2 PARTER 1.1 Biuro 15 3, NW Biuro 19 3, NW Biuro 20 3, NW Biuro 28 2, NW Biuro 15 3, NW Biuro 18 3, NW Biuro 18 3, NW-1 5

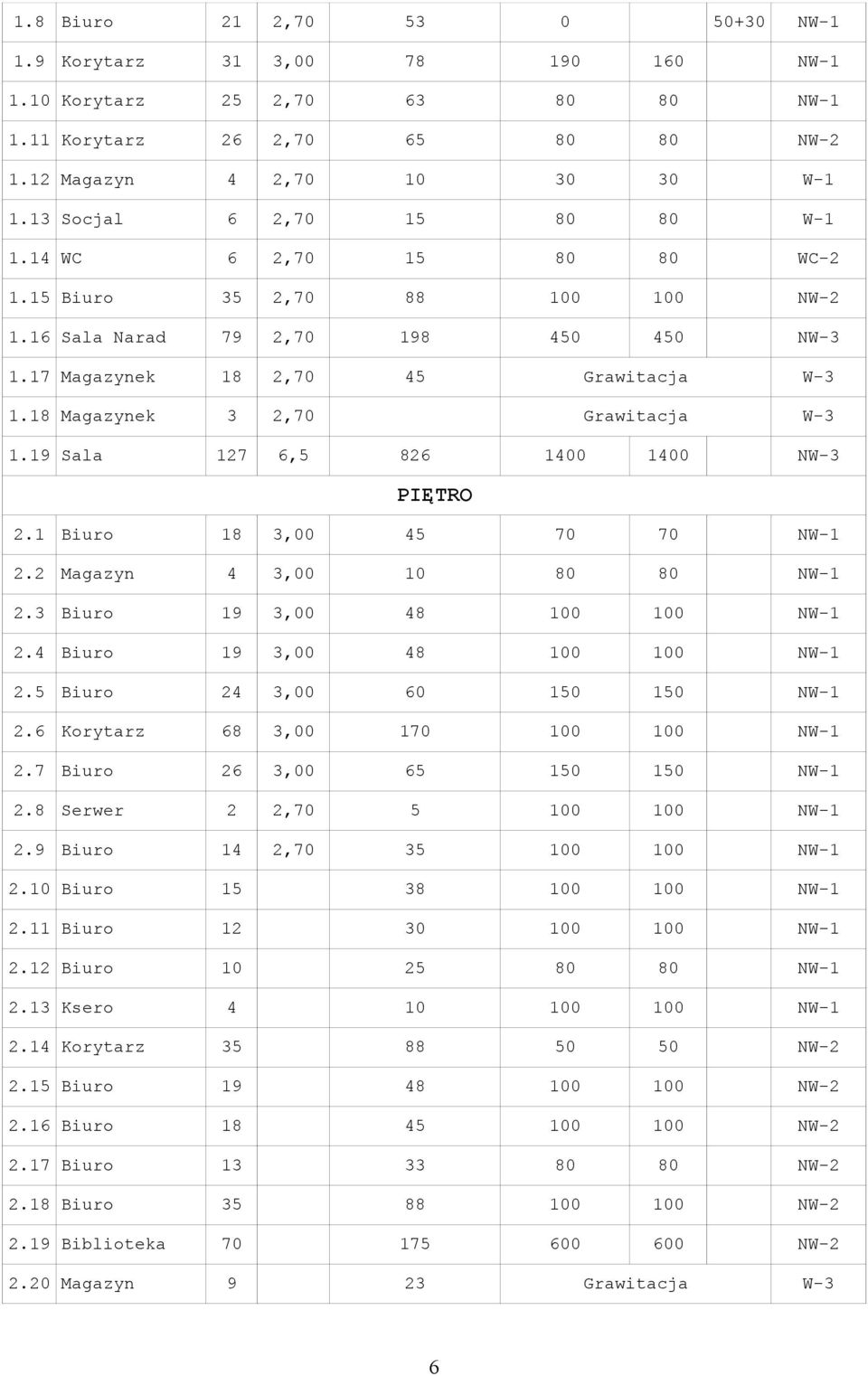

6 1.8 Biuro 21 2, NW Korytarz 31 3, NW Korytarz 25 2, NW Korytarz 26 2, NW Magazyn 4 2, W Socjal 6 2, W WC 6 2, WC Biuro 35 2, NW Sala Narad 79 2, NW Magazynek 18 2,70 45 Grawitacja W Magazynek 3 2,70 Grawitacja W Sala 127 6, NW-3 PIĘTRO 2.1 Biuro 18 3, NW Magazyn 4 3, NW Biuro 19 3, NW Biuro 19 3, NW Biuro 24 3, NW Korytarz 68 3, NW Biuro 26 3, NW Serwer 2 2, NW Biuro 14 2, NW Biuro NW Biuro NW Biuro NW Ksero NW Korytarz NW Biuro NW Biuro NW Biuro NW Biuro NW Biblioteka NW Magazyn 9 23 Grawitacja W-3 6

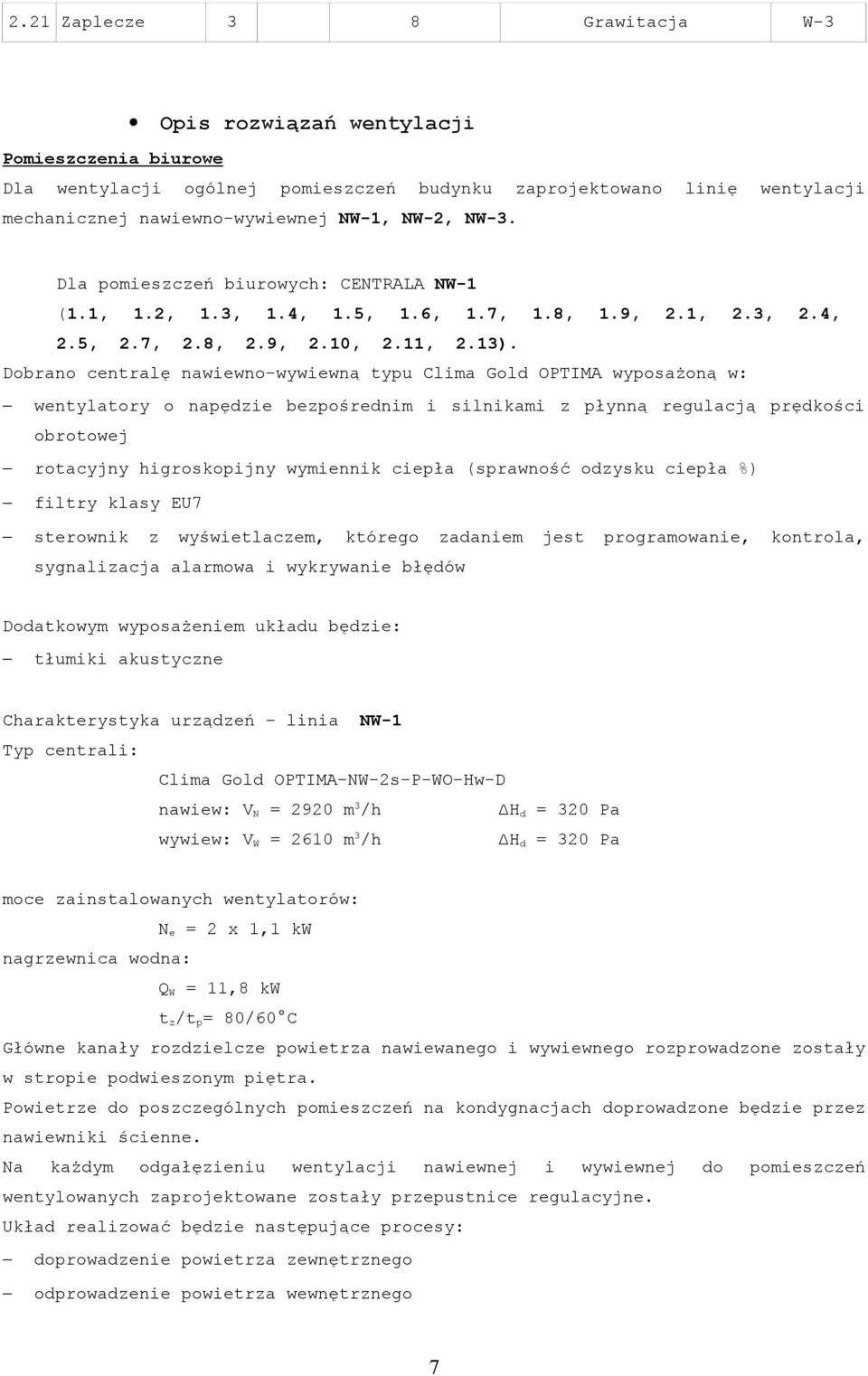

7 2.21 Zaplecze 3 8 Grawitacja W-3 Opis rozwiązań wentylacji Pomieszczenia biurowe Dla wentylacji ogólnej pomieszczeń budynku zaprojektowano linię wentylacji mechanicznej nawiewno-wywiewnej NW-1, NW-2, NW-3. Dla pomieszczeń biurowych: CENTRALA NW-1 (1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.1, 2.3, 2.4, 2.5, 2.7, 2.8, 2.9, 2.10, 2.11, 2.13). Dobrano centralę nawiewno-wywiewną typu Clima Gold OPTIMA wyposażoną w: wentylatory o napędzie bezpośrednim i silnikami z płynną regulacją prędkości obrotowej rotacyjny higroskopijny wymiennik ciepła (sprawność odzysku ciepła %) filtry klasy EU7 sterownik z wyświetlaczem, którego zadaniem jest programowanie, kontrola, sygnalizacja alarmowa i wykrywanie błędów Dodatkowym wyposażeniem układu będzie: tłumiki akustyczne Charakterystyka urządzeń linia NW-1 Typ centrali: Clima Gold OPTIMA-NW-2s-P-WO-Hw-D nawiew: V N = 2920 m 3 /h H d = 320 Pa wywiew: V W = 2610 m 3 /h H d = 320 Pa moce zainstalowanych wentylatorów: N e = 2 x 1,1 kw nagrzewnica wodna: Q W = 11,8 kw t z /t p = 80/60 C Główne kanały rozdzielcze powietrza nawiewanego i wywiewnego rozprowadzone zostały w stropie podwieszonym piętra. Powietrze do poszczególnych pomieszczeń na kondygnacjach doprowadzone będzie przez nawiewniki ścienne. Na każdym odgałęzieniu wentylacji nawiewnej i wywiewnej do pomieszczeń wentylowanych zaprojektowane zostały przepustnice regulacyjne. Układ realizować będzie następujące procesy: doprowadzenie powietrza zewnętrznego odprowadzenie powietrza wewnętrznego 7

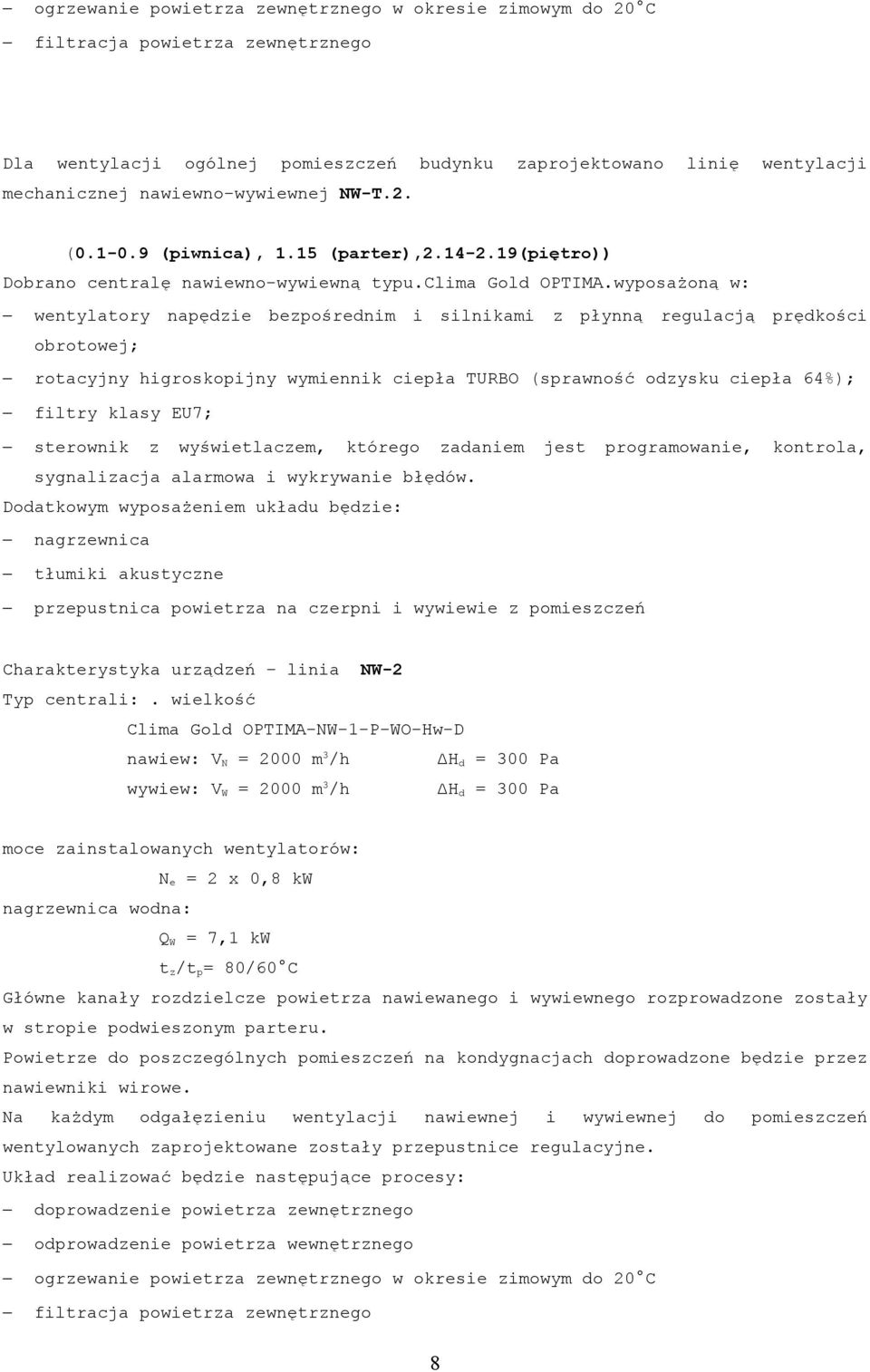

8 ogrzewanie powietrza zewnętrznego w okresie zimowym do 20 C filtracja powietrza zewnętrznego Dla wentylacji ogólnej pomieszczeń budynku zaprojektowano linię wentylacji mechanicznej nawiewno-wywiewnej NW-T.2. ( (piwnica), 1.15 (parter), (piętro)) Dobrano centralę nawiewno-wywiewną typu.clima Gold OPTIMA.wyposażoną w: wentylatory napędzie bezpośrednim i silnikami z płynną regulacją prędkości obrotowej; rotacyjny higroskopijny wymiennik ciepła TURBO (sprawność odzysku ciepła 64%); filtry klasy EU7; sterownik z wyświetlaczem, którego zadaniem jest programowanie, kontrola, sygnalizacja alarmowa i wykrywanie błędów. Dodatkowym wyposażeniem układu będzie: nagrzewnica tłumiki akustyczne przepustnica powietrza na czerpni i wywiewie z pomieszczeń Charakterystyka urządzeń linia NW-2 Typ centrali:. wielkość Clima Gold OPTIMA-NW-1-P-WO-Hw-D nawiew: V N = 2000 m 3 /h H d = 300 Pa wywiew: V W = 2000 m 3 /h H d = 300 Pa moce zainstalowanych wentylatorów: N e = 2 x 0,8 kw nagrzewnica wodna: Q W = 7,1 kw t z /t p = 80/60 C Główne kanały rozdzielcze powietrza nawiewanego i wywiewnego rozprowadzone zostały w stropie podwieszonym parteru. Powietrze do poszczególnych pomieszczeń na kondygnacjach doprowadzone będzie przez nawiewniki wirowe. Na każdym odgałęzieniu wentylacji nawiewnej i wywiewnej do pomieszczeń wentylowanych zaprojektowane zostały przepustnice regulacyjne. Układ realizować będzie następujące procesy: doprowadzenie powietrza zewnętrznego odprowadzenie powietrza wewnętrznego ogrzewanie powietrza zewnętrznego w okresie zimowym do 20 C filtracja powietrza zewnętrznego 8

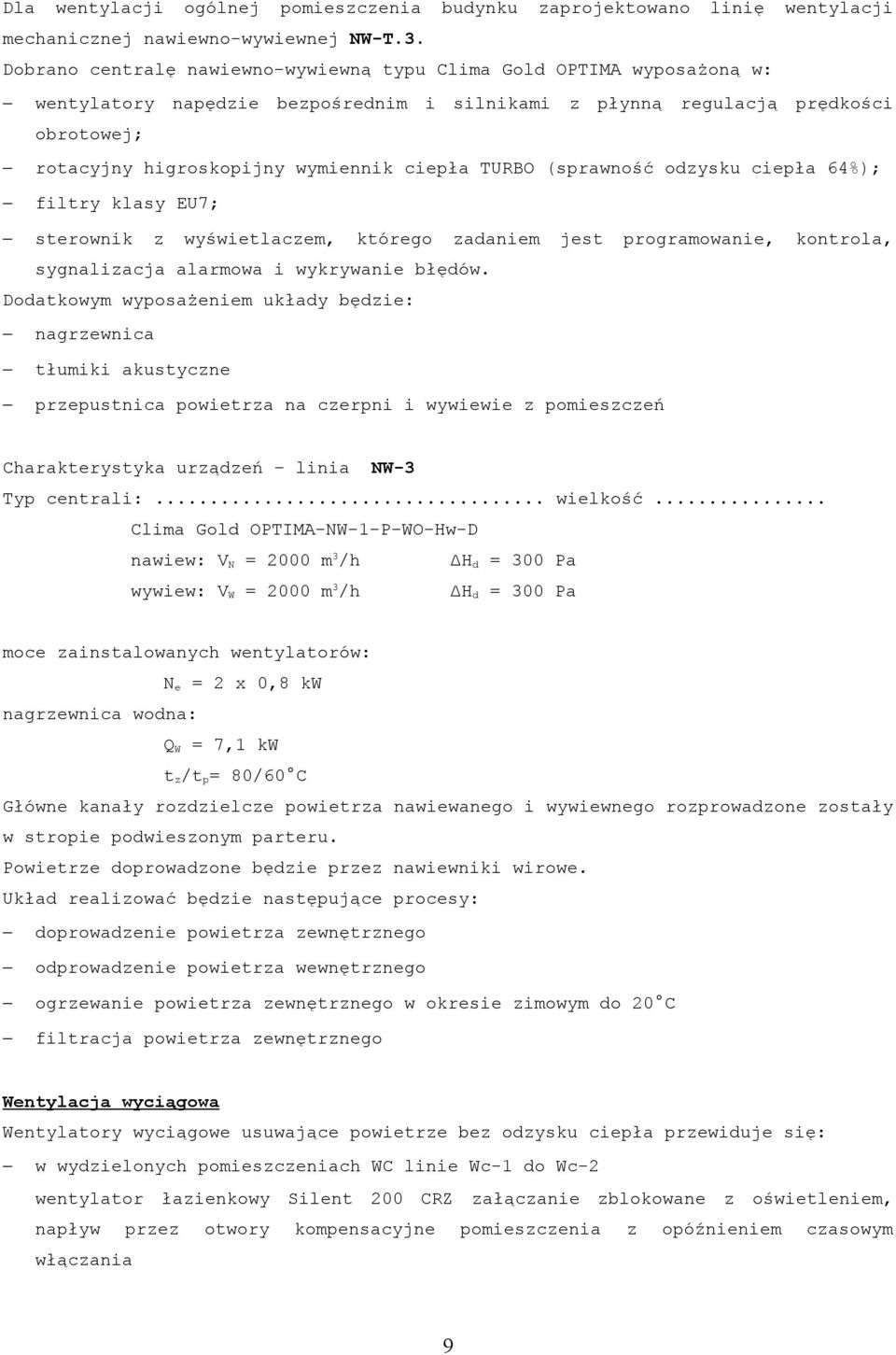

9 Dla wentylacji ogólnej pomieszczenia budynku zaprojektowano linię wentylacji mechanicznej nawiewno-wywiewnej NW-T.3. Dobrano centralę nawiewno-wywiewną typu Clima Gold OPTIMA wyposażoną w: wentylatory napędzie bezpośrednim i silnikami z płynną regulacją prędkości obrotowej; rotacyjny higroskopijny wymiennik ciepła TURBO (sprawność odzysku ciepła 64%); filtry klasy EU7; sterownik z wyświetlaczem, którego zadaniem jest programowanie, kontrola, sygnalizacja alarmowa i wykrywanie błędów. Dodatkowym wyposażeniem układy będzie: nagrzewnica tłumiki akustyczne przepustnica powietrza na czerpni i wywiewie z pomieszczeń Charakterystyka urządzeń linia NW-3 Typ centrali:... wielkość... Clima Gold OPTIMA-NW-1-P-WO-Hw-D nawiew: V N = 2000 m 3 /h H d = 300 Pa wywiew: V W = 2000 m 3 /h H d = 300 Pa moce zainstalowanych wentylatorów: N e = 2 x 0,8 kw nagrzewnica wodna: Q W = 7,1 kw t z /t p = 80/60 C Główne kanały rozdzielcze powietrza nawiewanego i wywiewnego rozprowadzone zostały w stropie podwieszonym parteru. Powietrze doprowadzone będzie przez nawiewniki wirowe. Układ realizować będzie następujące procesy: doprowadzenie powietrza zewnętrznego odprowadzenie powietrza wewnętrznego ogrzewanie powietrza zewnętrznego w okresie zimowym do 20 C filtracja powietrza zewnętrznego Wentylacja wyciągowa Wentylatory wyciągowe usuwające powietrze bez odzysku ciepła przewiduje się: w wydzielonych pomieszczeniach WC linie Wc-1 do Wc-2 wentylator łazienkowy Silent 200 CRZ załączanie zblokowane z oświetleniem, napływ przez otwory kompensacyjne pomieszczenia z opóźnieniem czasowym włączania 9

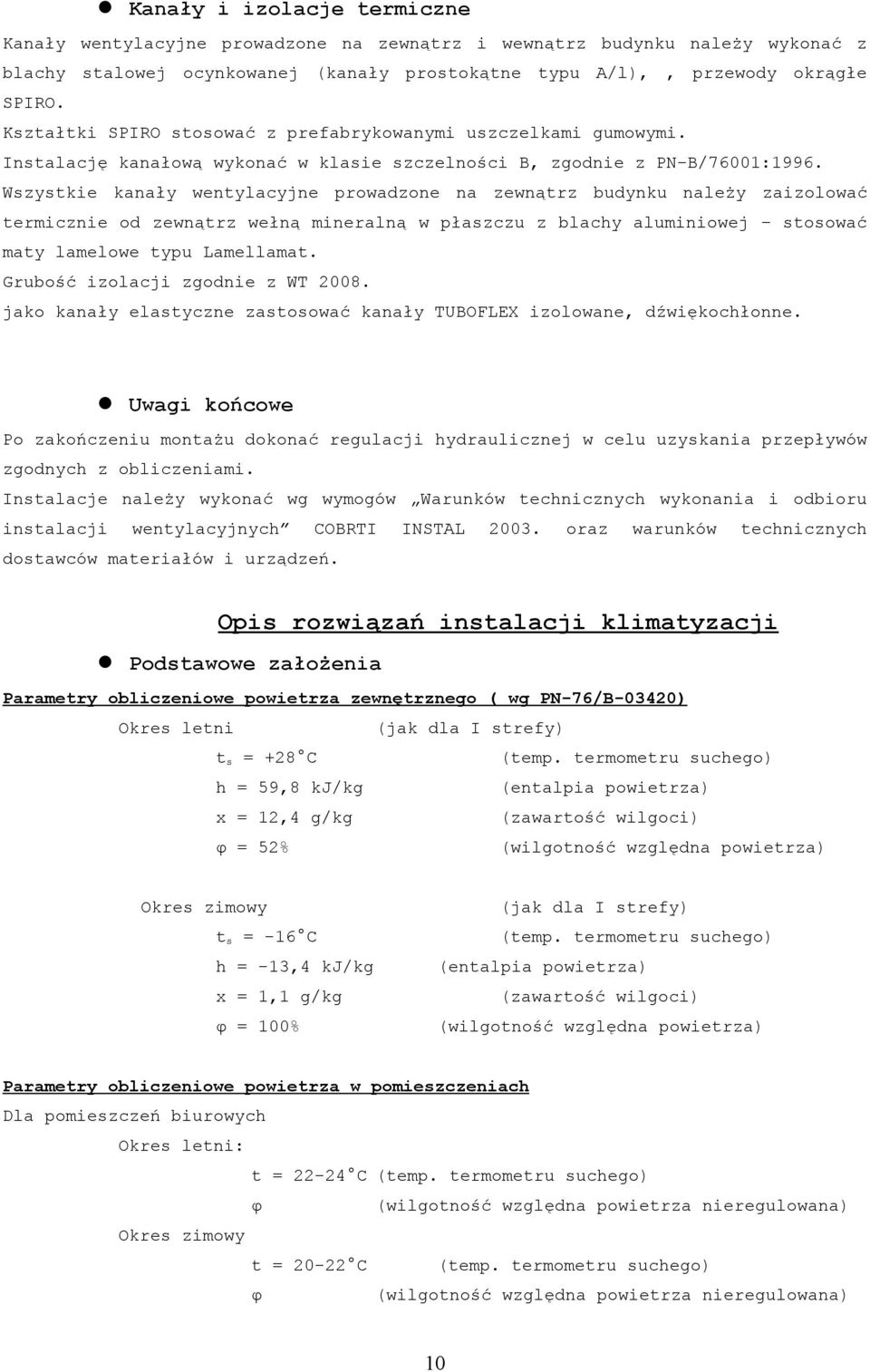

10 Kanały i izolacje termiczne Kanały wentylacyjne prowadzone na zewnątrz i wewnątrz budynku należy wykonać z blachy stalowej ocynkowanej (kanały prostokątne typu A/l),, przewody okrągłe SPIRO. Kształtki SPIRO stosować z prefabrykowanymi uszczelkami gumowymi. Instalację kanałową wykonać w klasie szczelności B, zgodnie z PN-B/76001:1996. Wszystkie kanały wentylacyjne prowadzone na zewnątrz budynku należy zaizolować termicznie od zewnątrz wełną mineralną w płaszczu z blachy aluminiowej stosować maty lamelowe typu Lamellamat. Grubość izolacji zgodnie z WT jako kanały elastyczne zastosować kanały TUBOFLEX izolowane, dźwiękochłonne. Uwagi końcowe Po zakończeniu montażu dokonać regulacji hydraulicznej w celu uzyskania przepływów zgodnych z obliczeniami. Instalacje należy wykonać wg wymogów Warunków technicznych wykonania i odbioru instalacji wentylacyjnych COBRTI INSTAL oraz warunków technicznych dostawców materiałów i urządzeń. Opis rozwiązań instalacji klimatyzacji Podstawowe założenia Parametry obliczeniowe powietrza zewnętrznego ( wg PN-76/B-03420) Okres letni (jak dla I strefy) t s = +28 C (temp. termometru suchego) h = 59,8 kj/kg (entalpia powietrza) x = 12,4 g/kg (zawartość wilgoci) φ = 52% (wilgotność względna powietrza) Okres zimowy t s = -16 C h = -13,4 kj/kg x = 1,1 g/kg φ = 100% (jak dla I strefy) (temp. termometru suchego) (entalpia powietrza) (zawartość wilgoci) (wilgotność względna powietrza) Parametry obliczeniowe powietrza w pomieszczeniach Dla pomieszczeń biurowych Okres letni: t = C (temp. termometru suchego) φ (wilgotność względna powietrza nieregulowana) Okres zimowy t = C (temp. termometru suchego) φ (wilgotność względna powietrza nieregulowana) 10

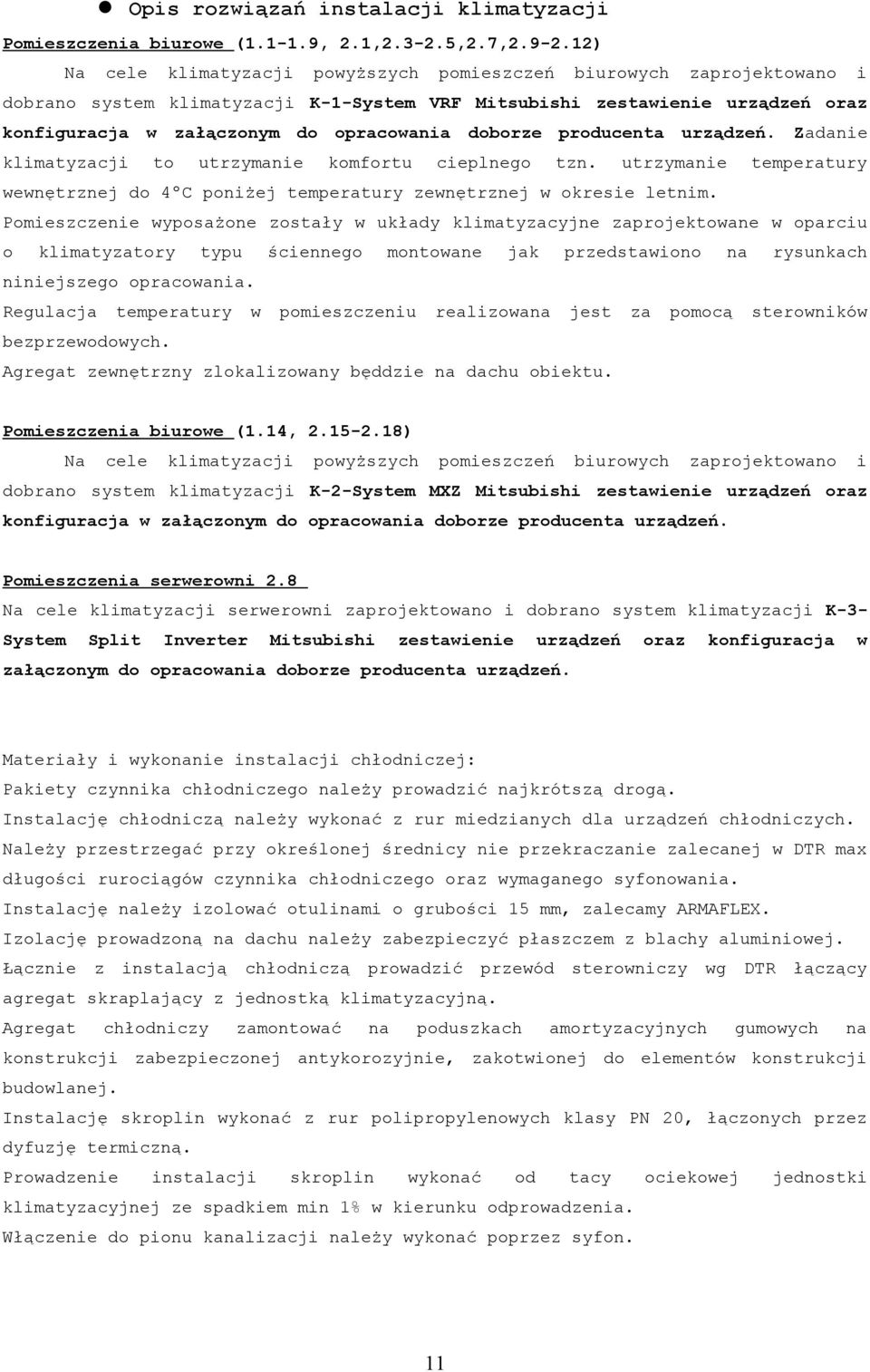

11 Opis rozwiązań instalacji klimatyzacji Pomieszczenia biurowe ( , 2.1, ,2.7, ) Na cele klimatyzacji powyższych pomieszczeń biurowych zaprojektowano i dobrano system klimatyzacji K-1-System VRF Mitsubishi zestawienie urządzeń oraz konfiguracja w załączonym do opracowania doborze producenta urządzeń. Zadanie klimatyzacji to utrzymanie komfortu cieplnego tzn. utrzymanie temperatury wewnętrznej do 4ºC poniżej temperatury zewnętrznej w okresie letnim. Pomieszczenie wyposażone zostały w układy klimatyzacyjne zaprojektowane w oparciu o klimatyzatory typu ściennego montowane jak przedstawiono na rysunkach niniejszego opracowania. Regulacja temperatury w pomieszczeniu realizowana jest za pomocą sterowników bezprzewodowych. Agregat zewnętrzny zlokalizowany będdzie na dachu obiektu. Pomieszczenia biurowe (1.14, ) Na cele klimatyzacji powyższych pomieszczeń biurowych zaprojektowano i dobrano system klimatyzacji K-2-System MXZ Mitsubishi zestawienie urządzeń oraz konfiguracja w załączonym do opracowania doborze producenta urządzeń. Pomieszczenia serwerowni 2.8 Na cele klimatyzacji serwerowni zaprojektowano i dobrano system klimatyzacji K-3- System Split Inverter Mitsubishi zestawienie urządzeń oraz konfiguracja w załączonym do opracowania doborze producenta urządzeń. Materiały i wykonanie instalacji chłodniczej: Pakiety czynnika chłodniczego należy prowadzić najkrótszą drogą. Instalację chłodniczą należy wykonać z rur miedzianych dla urządzeń chłodniczych. Należy przestrzegać przy określonej średnicy nie przekraczanie zalecanej w DTR max długości rurociągów czynnika chłodniczego oraz wymaganego syfonowania. Instalację należy izolować otulinami o grubości 15 mm, zalecamy ARMAFLEX. Izolację prowadzoną na dachu należy zabezpieczyć płaszczem z blachy aluminiowej. Łącznie z instalacją chłodniczą prowadzić przewód sterowniczy wg DTR łączący agregat skraplający z jednostką klimatyzacyjną. Agregat chłodniczy zamontować na poduszkach amortyzacyjnych gumowych na konstrukcji zabezpieczonej antykorozyjnie, zakotwionej do elementów konstrukcji budowlanej. Instalację skroplin wykonać z rur polipropylenowych klasy PN 20, łączonych przez dyfuzję termiczną. Prowadzenie instalacji skroplin wykonać od tacy ociekowej jednostki klimatyzacyjnej ze spadkiem min 1% w kierunku odprowadzenia. Włączenie do pionu kanalizacji należy wykonać poprzez syfon. 11

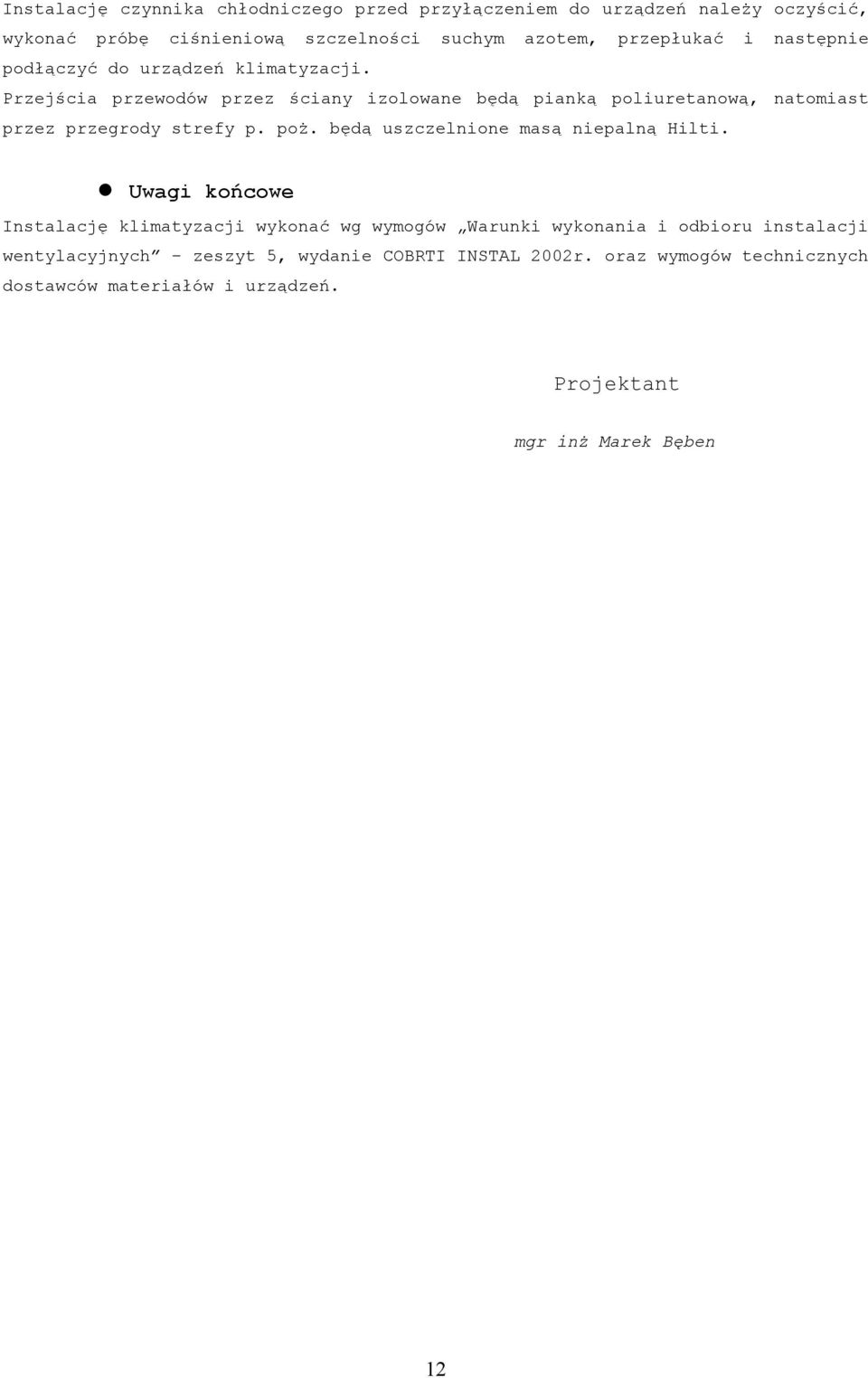

12 Instalację czynnika chłodniczego przed przyłączeniem do urządzeń należy oczyścić, wykonać próbę ciśnieniową szczelności suchym azotem, przepłukać i następnie podłączyć do urządzeń klimatyzacji. Przejścia przewodów przez ściany izolowane będą pianką poliuretanową, natomiast przez przegrody strefy p. poż. będą uszczelnione masą niepalną Hilti. Uwagi końcowe Instalację klimatyzacji wykonać wg wymogów Warunki wykonania i odbioru instalacji wentylacyjnych - zeszyt 5, wydanie COBRTI INSTAL 2002r. oraz wymogów technicznych dostawców materiałów i urządzeń. Projektant mgr inż Marek Bęben 12
