1 SPIS TREŚCI 1. Przedmiot opracowania 2 2. Podstawa opracowania 2 3. Założenia projektowe 3 4. Informacje ogólne 3 5. Opis projektu -rozwiązania projektowe 3 6. Urządzenia 4 7. Wymagania bhp 4 8. Wytyczne dla branż 5 9. Próby i badania Uwagi końcowe 6 Rys. Rzut hali skala 1:100 Przekroje skala 1:100 Załączniki: Zestawienia materiału Karty doboru 1/6

2 1. Przedmiot opracowania Przedmiotem opracowania jest projekt modernizacji wentylacji mechanicznej na hali sportowej w Warszawie Bemowo ul. Obrońców Tobruku. 2. Podstawa opracowania 1. Ustawa z dnia r. Prawo Budowlane (Załącznik do obwieszczenia Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 2 października 2013 r. (poz. 1409,) 2. Uzgodnienia międzybranżowe. 3. Wytyczne technologiczne 4. Uzgodnienia z inwestorem. 5. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 6. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego 7. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. 8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz.719). 9. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. Nr 121, poz i zmiany Dz.U. z 2009 r. Nr 119, poz. 998) Wybrane Polskie Normy 10. PN-76/B Wentylacja i klimatyzacja - Parametry obliczeniowe powietrza zewnętrznego 11. PN-78/B Wentylacja i klimatyzacja - Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi 12. PN-78/B Wentylacja mechaniczna - Urządzenia wentylacyjne - Wymagania i badania przy odbiorze 13. PN-90/B Ogrzewnictwo - Instalacje centralnego ogrzewania Terminologia 14. PN-EN Wentylacja budynków -- Centrale wentylacyjne i klimatyzacyjne -- Właściwości mechaniczne 2/6

3 3. Założenia projektowe Poniżej zestawiono dane wyjściowe do projektowania uzgodnione ze zleceniodawcą oraz zgodne z normami i wytycznymi: Parametry powietrza zewnętrznego przyjęto zgodnie z PN-76/B-03420: zima : te = -20 C, φ=100%; lato: te= +32 C, φ=45%; Minimalna ilość powietrza wentylacyjnego dla pomieszczeń stałego przebywania ludzi: V= 30 m3/h; Dla pomieszczeń sanitarnych zapewniona będzie wymiana powietrza w ilościach minimalnych: V=50 m3/h dla pisuaru, V=50 m3/h dla WC, V=50 m3/h dla kabiny prysznicowej w pom. WC, V=100 m3/h dla wydzielonego natrysku; Źródłem ciepła dla instalacji wentylacyjnej w sezonie grzewczym będzie instalacja ciepła technologicznego (wg osobnego opracowania). Układy nawiewne pracują w 100% na powietrzu świeżym z odzyskiem ciepła ( jest możliwość recyrkulacji). Źródłem chłodu dla instalacji będzie (docelowo agregat wody lodowej w osobnym opracowaniu). Hałas pochodzący od pracy urządzeń wentylacyjnych nie przekroczy wartości podanych w PN-87/B /02 Czerpnie i wyrzutnie wentylacji mechanicznej spełniają warunki określone w Dz. U. nr 75 z dnia r. 4. Informacje ogólne Obecnie hala jest wyposażona w wentylację mechaniczną zespołami nawiewnym i dwoma zespołami wywiewnymi bez odzysku ciepła. Ilość powietrza przewidziana była dla 300 widzów oraz 2 drużyn sportowych. Obecnie instalacji nieczynna. 5. Opis projektu -rozwiązania projektowe Modernizacja wentylacji w hali sportowej przewiduje zwiększenie liczby widzów do osób. Zaprojektowano nową centralę nawiewno-wywiewną o wydajności V=27000m3/h powietrza gwarantującą komfort dla zwiększonej liczny osób. Centrala wyposażona jest w odzysk ciepła w wymienniku krzyżowym oraz w komorze mieszania, ponadto doposażono centralę w nagrzewnicę wodną oraz glikolowy wymiennik chłodu. funkcje: filtracji, odzysku ciepła, ogrzewania, chłodzenia, 3/6

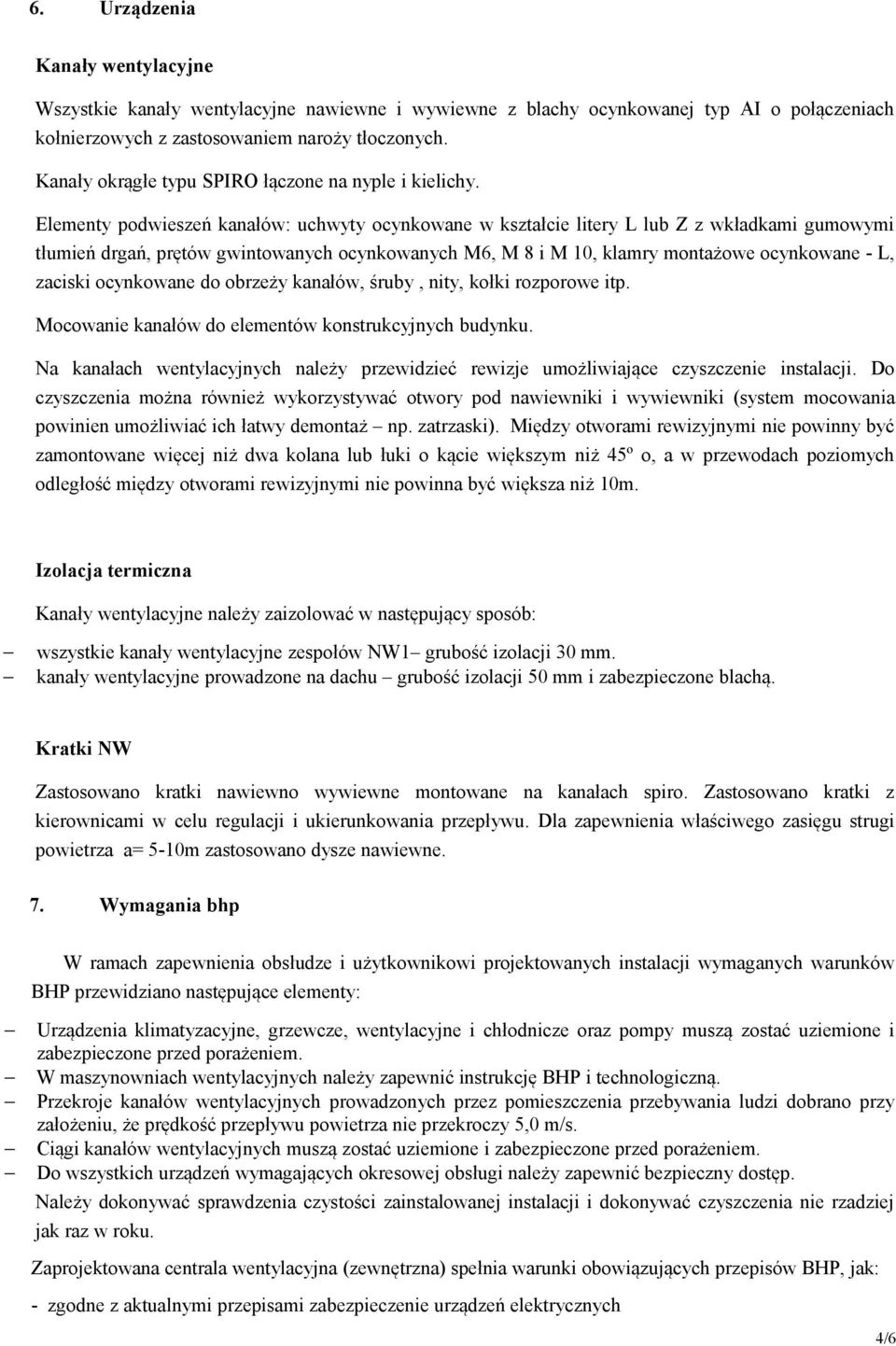

4 6. Urządzenia Kanały wentylacyjne Wszystkie kanały wentylacyjne nawiewne i wywiewne z blachy ocynkowanej typ AI o połączeniach kołnierzowych z zastosowaniem naroży tłoczonych. Kanały okrągłe typu SPIRO łączone na nyple i kielichy. Elementy podwieszeń kanałów: uchwyty ocynkowane w kształcie litery L lub Z z wkładkami gumowymi tłumień drgań, prętów gwintowanych ocynkowanych M6, M 8 i M 10, klamry montażowe ocynkowane - L, zaciski ocynkowane do obrzeży kanałów, śruby, nity, kołki rozporowe itp. Mocowanie kanałów do elementów konstrukcyjnych budynku. Na kanałach wentylacyjnych należy przewidzieć rewizje umożliwiające czyszczenie instalacji. Do czyszczenia można również wykorzystywać otwory pod nawiewniki i wywiewniki (system mocowania powinien umożliwiać ich łatwy demontaż np. zatrzaski). Między otworami rewizyjnymi nie powinny być zamontowane więcej niż dwa kolana lub łuki o kącie większym niż 45º o, a w przewodach poziomych odległość między otworami rewizyjnymi nie powinna być większa niż 10m. Izolacja termiczna Kanały wentylacyjne należy zaizolować w następujący sposób: wszystkie kanały wentylacyjne zespołów NW1 grubość izolacji 30 mm. kanały wentylacyjne prowadzone na dachu grubość izolacji 50 mm i zabezpieczone blachą. Kratki NW Zastosowano kratki nawiewno wywiewne montowane na kanałach spiro. Zastosowano kratki z kierownicami w celu regulacji i ukierunkowania przepływu. Dla zapewnienia właściwego zasięgu strugi powietrza a= 5-10m zastosowano dysze nawiewne. 7. Wymagania bhp W ramach zapewnienia obsłudze i użytkownikowi projektowanych instalacji wymaganych warunków BHP przewidziano następujące elementy: Urządzenia klimatyzacyjne, grzewcze, wentylacyjne i chłodnicze oraz pompy muszą zostać uziemione i zabezpieczone przed porażeniem. W maszynowniach wentylacyjnych należy zapewnić instrukcję BHP i technologiczną. Przekroje kanałów wentylacyjnych prowadzonych przez pomieszczenia przebywania ludzi dobrano przy założeniu, że prędkość przepływu powietrza nie przekroczy 5,0 m/s. Ciągi kanałów wentylacyjnych muszą zostać uziemione i zabezpieczone przed porażeniem. Do wszystkich urządzeń wymagających okresowej obsługi należy zapewnić bezpieczny dostęp. Należy dokonywać sprawdzenia czystości zainstalowanej instalacji i dokonywać czyszczenia nie rzadziej jak raz w roku. Zaprojektowana centrala wentylacyjna (zewnętrzna) spełnia warunki obowiązujących przepisów BHP, jak: - zgodne z aktualnymi przepisami zabezpieczenie urządzeń elektrycznych 4/6

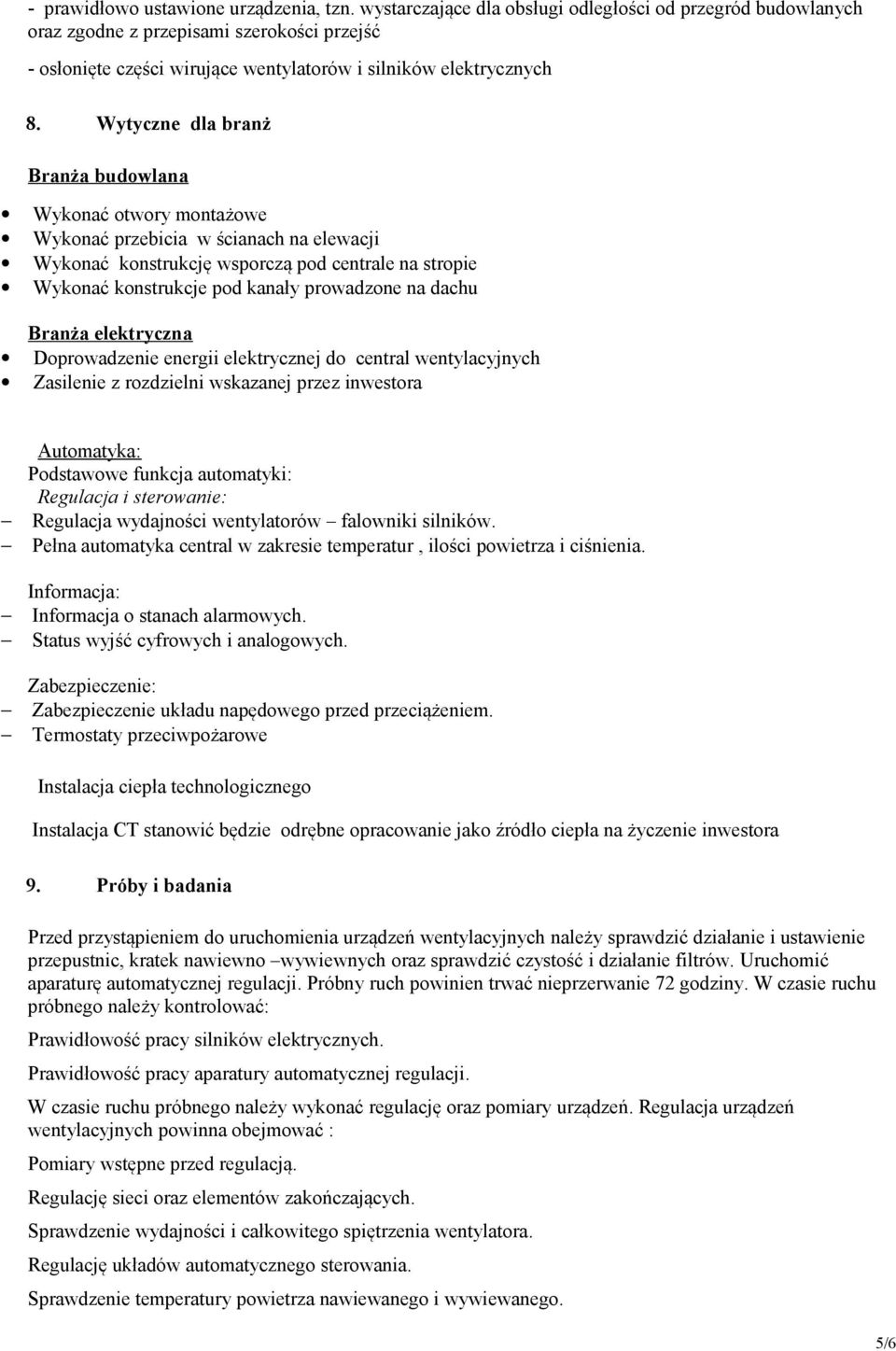

5 - prawidłowo ustawione urządzenia, tzn. wystarczające dla obsługi odległości od przegród budowlanych oraz zgodne z przepisami szerokości przejść - osłonięte części wirujące wentylatorów i silników elektrycznych 8. Wytyczne dla branż Branża budowlana Wykonać otwory montażowe Wykonać przebicia w ścianach na elewacji Wykonać konstrukcję wsporczą pod centrale na stropie Wykonać konstrukcje pod kanały prowadzone na dachu Branża elektryczna Doprowadzenie energii elektrycznej do central wentylacyjnych Zasilenie z rozdzielni wskazanej przez inwestora Automatyka: Podstawowe funkcja automatyki: Regulacja i sterowanie: Regulacja wydajności wentylatorów falowniki silników. Pełna automatyka central w zakresie temperatur, ilości powietrza i ciśnienia. Informacja: Informacja o stanach alarmowych. Status wyjść cyfrowych i analogowych. Zabezpieczenie: Zabezpieczenie układu napędowego przed przeciążeniem. Termostaty przeciwpożarowe Instalacja ciepła technologicznego Instalacja CT stanowić będzie odrębne opracowanie jako źródło ciepła na życzenie inwestora 9. Próby i badania Przed przystąpieniem do uruchomienia urządzeń wentylacyjnych należy sprawdzić działanie i ustawienie przepustnic, kratek nawiewno wywiewnych oraz sprawdzić czystość i działanie filtrów. Uruchomić aparaturę automatycznej regulacji. Próbny ruch powinien trwać nieprzerwanie 72 godziny. W czasie ruchu próbnego należy kontrolować: Prawidłowość pracy silników elektrycznych. Prawidłowość pracy aparatury automatycznej regulacji. W czasie ruchu próbnego należy wykonać regulację oraz pomiary urządzeń. Regulacja urządzeń wentylacyjnych powinna obejmować : Pomiary wstępne przed regulacją. Regulację sieci oraz elementów zakończających. Sprawdzenie wydajności i całkowitego spiętrzenia wentylatora. Regulację układów automatycznego sterowania. Sprawdzenie temperatury powietrza nawiewanego i wywiewanego. 5/6

6 Sprawdzenie wydajności powietrznych otworów wentylacyjnych Sprawdzenie osiąganego natężenia hałasu w pomieszczeniach. Po wykonaniu ruchu próbnego urządzeń wentylacyjnych należy nanieść na schematy rzeczywiste wartości z wykonanych pomiarów. Wyniki badań i pomiarów powinny być podpisane przez wykonawcę i inspektora nadzoru. Pozytywna ocena prób i uruchomienia stanowi podstawę do podjęcia pracy i odbioru technicznego urządzeń i instalacji. 10. Uwagi końcowe 1. Próby szczelności wykonać dla klasy A. 2. Wentylatory zamawiać z wyłącznikami serwisowymi producenta i regulatorem obrotów. Przed zamówieniem dostawę regulatorów uzgodnić z dostawcą systemu AKPiA. 3. W czasie montażu kanałów należy zwrócić szczególną uwagę na zachowanie maksymalnym stopniu czystości układanych odcinków. 4. Przejścia przewodów przez przegrody budowlane należy wykonać przez osadzenie w sposób trwały odpowiednich tulei ochronnych a wolną przestrzeń wypełnić materiałem plastycznym. 5. Należy zapewnić dostęp do montowanej armatury regulacyjnej i odcinającej, przepustnic regulacyjnych. Do wykonania instalacji należy używać materiały i urządzenia posiadające świadectwa dopuszczenia do stosowania w budownictwie, aprobaty techniczne oraz certyfikaty. Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami Technicznymi, Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, innymi obowiązującymi przepisami, polskimi normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w projekcie, Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. Warunki techniczne wykonania i odbioru instalacji wentylacyjnych-wymagania techniczne COBRTI INSTAL Zeszyt 5. 6/6
