1 SPIS TREŚCI 1 Przedmiot opracowania 2 2 Podstawa opracowania 2 3 Zakres opracowania 2 4 Ogólna charakterystyka obiektu 2 5 Wymagania dotyczące ochrony przeciwpoŝarowej 3 6 Zakres prac związanych z dostosowaniem instalacji do w/w wymagań Instalacje cieplne (c.o. i c.t.) Wentylacja mechaniczna Zestawienie elementów 5 strona 1

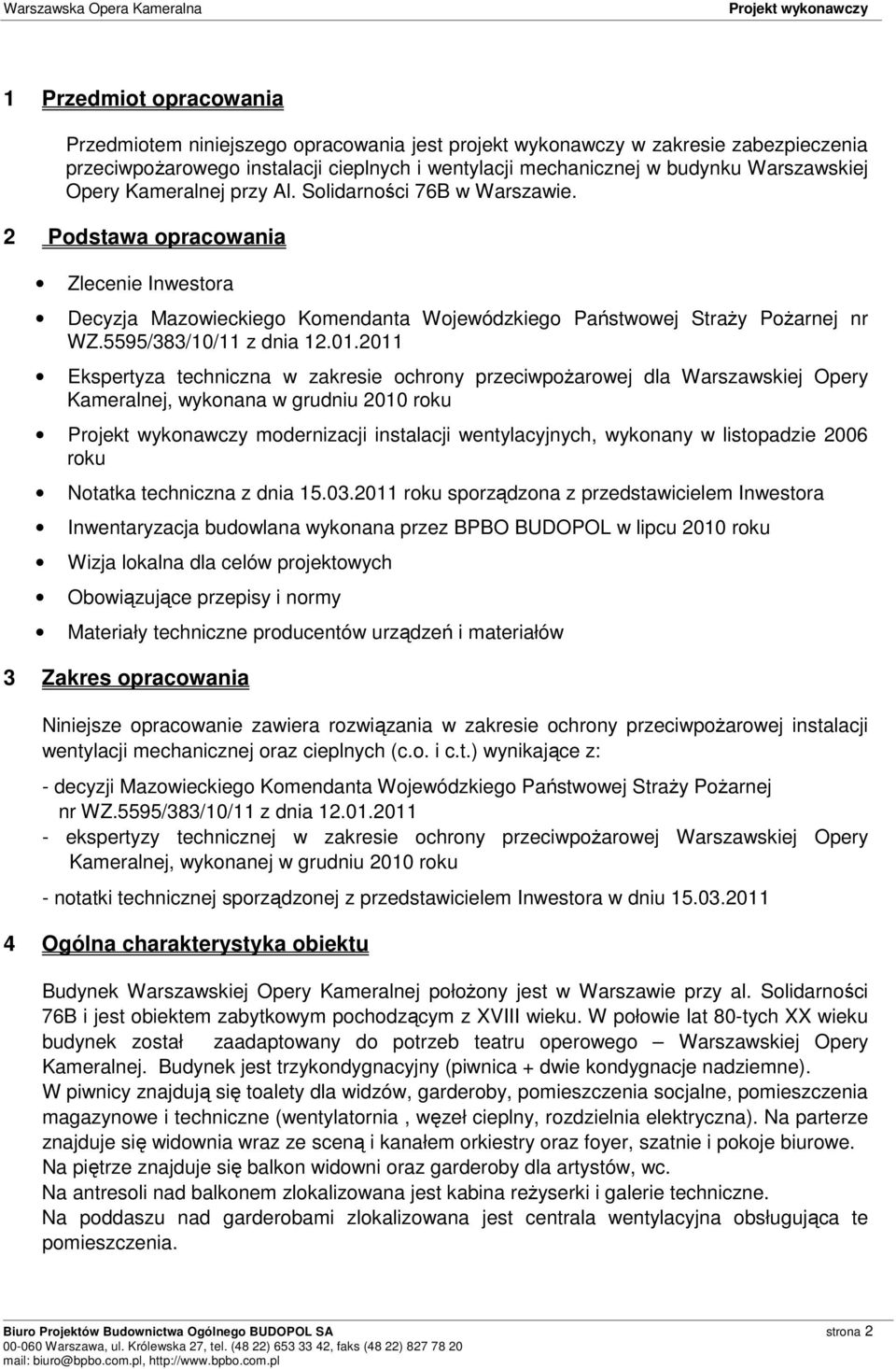

2 1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy w zakresie zabezpieczenia przeciwpoŝarowego instalacji cieplnych i wentylacji mechanicznej w budynku Warszawskiej Opery Kameralnej przy Al. Solidarności 76B w Warszawie. 2 Podstawa opracowania Zlecenie Inwestora Decyzja Mazowieckiego Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej nr WZ.5595/383/10/11 z dnia Ekspertyza techniczna w zakresie ochrony przeciwpoŝarowej dla Warszawskiej Opery Kameralnej, wykonana w grudniu 2010 roku modernizacji instalacji wentylacyjnych, wykonany w listopadzie 2006 roku Notatka techniczna z dnia roku sporządzona z przedstawicielem Inwestora Inwentaryzacja budowlana wykonana przez BPBO BUDOPOL w lipcu 2010 roku Wizja lokalna dla celów projektowych Obowiązujące przepisy i normy Materiały techniczne producentów urządzeń i materiałów 3 Zakres opracowania Niniejsze opracowanie zawiera rozwiązania w zakresie ochrony przeciwpoŝarowej instalacji wentylacji mechanicznej oraz cieplnych (c.o. i c.t.) wynikające z: - decyzji Mazowieckiego Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej nr WZ.5595/383/10/11 z dnia ekspertyzy technicznej w zakresie ochrony przeciwpoŝarowej Warszawskiej Opery Kameralnej, wykonanej w grudniu 2010 roku - notatki technicznej sporządzonej z przedstawicielem Inwestora w dniu Ogólna charakterystyka obiektu Budynek Warszawskiej Opery Kameralnej połoŝony jest w Warszawie przy al. Solidarności 76B i jest obiektem zabytkowym pochodzącym z XVIII wieku. W połowie lat 80-tych XX wieku budynek został zaadaptowany do potrzeb teatru operowego Warszawskiej Opery Kameralnej. Budynek jest trzykondygnacyjny (piwnica + dwie kondygnacje nadziemne). W piwnicy znajdują się toalety dla widzów, garderoby, pomieszczenia socjalne, pomieszczenia magazynowe i techniczne (wentylatornia, węzeł cieplny, rozdzielnia elektryczna). Na parterze znajduje się widownia wraz ze sceną i kanałem orkiestry oraz foyer, szatnie i pokoje biurowe. Na piętrze znajduje się balkon widowni oraz garderoby dla artystów, wc. Na antresoli nad balkonem zlokalizowana jest kabina reŝyserki i galerie techniczne. Na poddaszu nad garderobami zlokalizowana jest centrala wentylacyjna obsługująca te pomieszczenia. strona 2

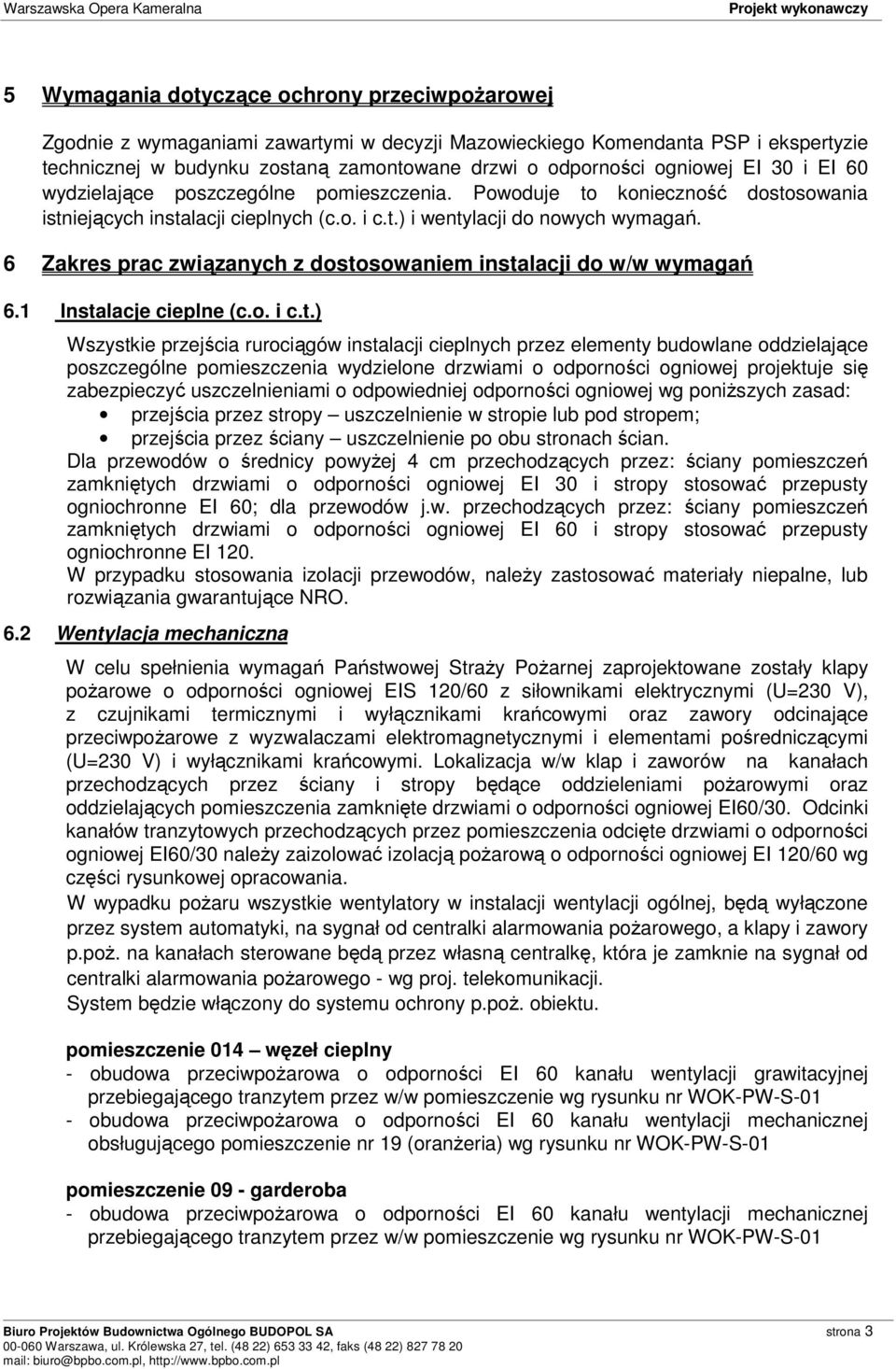

3 5 Wymagania dotyczące ochrony przeciwpoŝarowej Zgodnie z wymaganiami zawartymi w decyzji Mazowieckiego Komendanta PSP i ekspertyzie technicznej w budynku zostaną zamontowane drzwi o odporności ogniowej EI 30 i EI 60 wydzielające poszczególne pomieszczenia. Powoduje to konieczność dostosowania istniejących instalacji cieplnych (c.o. i c.t.) i wentylacji do nowych wymagań. 6 Zakres prac związanych z dostosowaniem instalacji do w/w wymagań 6.1 Instalacje cieplne (c.o. i c.t.) Wszystkie przejścia rurociągów instalacji cieplnych przez elementy budowlane oddzielające poszczególne pomieszczenia wydzielone drzwiami o odporności ogniowej projektuje się zabezpieczyć uszczelnieniami o odpowiedniej odporności ogniowej wg poniŝszych zasad: przejścia przez stropy uszczelnienie w stropie lub pod stropem; przejścia przez ściany uszczelnienie po obu stronach ścian. Dla przewodów o średnicy powyŝej 4 cm przechodzących przez: ściany pomieszczeń zamkniętych drzwiami o odporności ogniowej EI 30 i stropy stosować przepusty ogniochronne EI 60; dla przewodów j.w. przechodzących przez: ściany pomieszczeń zamkniętych drzwiami o odporności ogniowej EI 60 i stropy stosować przepusty ogniochronne EI 120. W przypadku stosowania izolacji przewodów, naleŝy zastosować materiały niepalne, lub rozwiązania gwarantujące NRO. 6.2 Wentylacja mechaniczna W celu spełnienia wymagań Państwowej StraŜy PoŜarnej zaprojektowane zostały klapy poŝarowe o odporności ogniowej EIS 120/60 z siłownikami elektrycznymi (U=230 V), z czujnikami termicznymi i wyłącznikami krańcowymi oraz zawory odcinające przeciwpoŝarowe z wyzwalaczami elektromagnetycznymi i elementami pośredniczącymi (U=230 V) i wyłącznikami krańcowymi. Lokalizacja w/w klap i zaworów na kanałach przechodzących przez ściany i stropy będące oddzieleniami poŝarowymi oraz oddzielających pomieszczenia zamknięte drzwiami o odporności ogniowej EI60/30. Odcinki kanałów tranzytowych przechodzących przez pomieszczenia odcięte drzwiami o odporności ogniowej EI60/30 naleŝy zaizolować izolacją poŝarową o odporności ogniowej EI 120/60 wg części rysunkowej opracowania. W wypadku poŝaru wszystkie wentylatory w instalacji wentylacji ogólnej, będą wyłączone przez system automatyki, na sygnał od centralki alarmowania poŝarowego, a klapy i zawory p.poŝ. na kanałach sterowane będą przez własną centralkę, która je zamknie na sygnał od centralki alarmowania poŝarowego - wg proj. telekomunikacji. System będzie włączony do systemu ochrony p.poŝ. obiektu. pomieszczenie 014 węzeł cieplny - obudowa przeciwpoŝarowa o odporności EI 60 kanału wentylacji grawitacyjnej obsługującego pomieszczenie nr 19 (oranŝeria) pomieszczenie 09 - garderoba strona 3

4 pomieszczenie 08 - garderoba pomieszczenie 07 - garderoba pomieszczenia 022, 023 pomieszczenia elektryczne - obudowa przeciwpoŝarowa o odporności EI 120 kanału wentylacji grawitacyjnej - likwidacja istniejącej kratki wentylacyjnej na w/w przewodzie tranzytowym pomieszczenie 01 - wentylatornia - demontaŝ istniejących klap przeciwpoŝarowych firmy Trox z wyzwalaczami termicznymi oznaczonych KL1 i KL2 - montaŝ w tych samych miejscach klap przeciwpoŝarowych o identycznych wymiarach lecz wyposaŝonych w siłowniki elektryczne (U=230 V) pomieszczenie 015 pompy ppoŝ. - montaŝ kratki pęczniejącej o odporności EI 120 w otworze wentylacji grawitacyjnej pomieszczenie 017 szatnia personelu - montaŝ kratki pęczniejącej o odporności EI 120 w otworze wentylacji grawitacyjnej pomieszczenie 8 pomieszczenie techniczne przebiegającego tranzytem przez w/w pomieszczenie wg rysunku nr WOK-PW-S-02 - montaŝ kratki pęczniejącej o odporności EI 60 w otworze wentylacji grawitacyjnej wg rysunku nr WOK-PW-S-02 pomieszczenie 112 pomieszczenie techniczne - montaŝ kratki pęczniejącej o odporności EI 60 w otworze wentylacji grawitacyjnej pomieszczenie 103 komunikacja1 - obudowa przeciwpoŝarowa o odporności EI 60 kanałów wentylacji mechanicznej przebiegających tranzytem przez w/w pomieszczenie pomieszczenie 104 garderoba pomieszczenie 105 garderoba strona 4

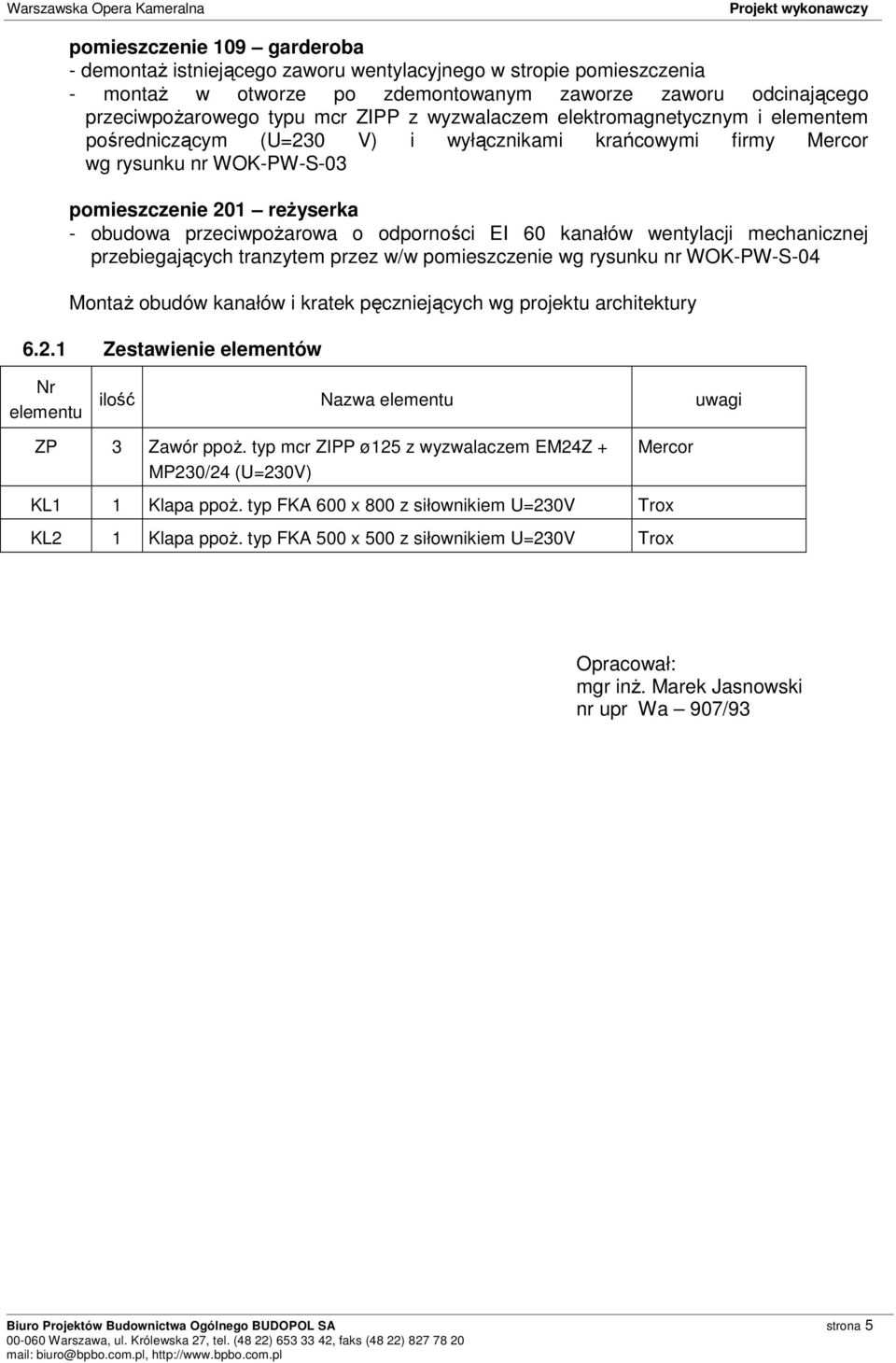

5 pomieszczenie 109 garderoba pomieszczenie 201 reŝyserka - obudowa przeciwpoŝarowa o odporności EI 60 kanałów wentylacji mechanicznej przebiegających tranzytem przez w/w pomieszczenie wg rysunku nr WOK-PW-S-04 MontaŜ obudów kanałów i kratek pęczniejących wg projektu architektury Zestawienie elementów Nr elementu ilość Nazwa elementu uwagi ZP 3 Zawór ppoŝ. typ mcr ZIPP ø125 z wyzwalaczem EM24Z + MP230/24 (U=230V) Mercor KL1 1 Klapa ppoŝ. typ FKA 600 x 800 z siłownikiem U=230V Trox KL2 1 Klapa ppoŝ. typ FKA 500 x 500 z siłownikiem U=230V Trox Opracował: mgr inŝ. Marek Jasnowski nr upr Wa 907/93 strona 5
