1 SPIS TRESCI : 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY Założenia wstępne Stan projektowany Instalacja klimatyzacji hali z basenem do pływania K1/R Instalacja klimatyzacji hali basenu rekreacyjnego ze zjeżdżalnią K2/R Instalacja wentylacji podbasenia i pomieszczeń technicznych...4 N1/W1; W5, W6, W7 i WC Instalacja wentylacji wentylatorni na parterze N2; W Instalacja wentylacji zaplecza basenów N3/W3; WC2, WC3, WC4 i WC Instalacja wentylacji holu i szatni okryć wierzchnich N4: W4 i WC Instalacja przewietrzania sauny Ws OBLICZENIA Założenia projektowe Obliczenia strat ciepła Obliczenia zysków wilgoci Bilans powietrza Dane techniczne urządzeń WYTYCZNE AUTOMATYKI...7 Obliczenie ilości parowanej wody Basen sportowy w Nieporęcie... 9 Obliczenie ilości parowanej wody Basen rekreacyjne w Nieporęcie TABELA nr 1 BILANS POWIETRZA 11 TABELA nr 2 ZESTAWIENIE URZĄDZEŃ SPIS RYSUNKÓW : 1. Rys. NPB-W1 RZUT PIWNIC 2. Rys. NPB-W2 RZUT PARTERU 3. Rys. NPB-W3 RZUT DACHU NISKIEGO 4. Rys. NPB-W4 RZUT FRAGMENTU DACHU WYSOKIEGO 5. Rys. NPB-W5 PRZEKRÓJ A-A 6. Rys. NPB-W6 PRZEKRÓJ B-B 7. Rys. NPB-W7 PRZEKRÓJ C-C 8. Rys. NPB-W8 PRZEKRÓJ D-D

2 1. PODSTAWA OPRACOWANIA Podstawą opracowania jest projekt architektoniczno budowlany oraz powstające równocześnie projekty branżowe budowy pływalni sportowej w Stanisławowie Pierwszym, gmina Nieporęt. Kryta Pływalnia. Wytyczne programowo funkcjonalne Czesław Sokołowski, Jerzy Krasiejko. Wymagania sanitarno higieniczne dla krytych pływalni Czesław Sokołowski. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 27 stycznia 1994 r w sprawie bezpieczeństwa i higieny pracy przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków (Dz. U. Nr 21, poz. 73) Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 844 oraz zmiana z dnia 11 czerwca 2002 r Dz. U. Nr 91, poz. 811) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) Wymagania Techniczne COBRTI INSTAL. Zeszyt 5. Warunki techniczne wykonania i odbioru instalacji wentylacyjnych 2. ZAKRES OPRACOWANIA Opracowanie zawiera projekt wykonawczy instalacji klimatyzacji, wentylacji i ogrzewania powietrznego hal basenowych oraz instalacji wentylacji pozostałych pomieszczeń w Pływalni sportowej w Stanisławowie Pierwszym, gmina Nieporęt. Opracowanie zawiera: obliczenie strat ciepła i zysków wilgoci w hali basenu do pływania obliczenie strat ciepła i zysków wilgoci w hali basenu rekreacyjnego ze zjeżdżalnią bilans powietrza dla całego obiektu zestawienie dobranych urządzeń wraz z ich wszystkimi danymi technicznymi rysunki przebiegu kanałów, usytuowanie nawiewników i wywiewników oraz lokalizację central wentylacyjnych i wentylatorów dachowych. 3. OPIS TECHNICZNY 3.1. Założenia wstępne W ramach jednego obiektu powstaną: na parterze hala z basenem sportowym (25,0 m x 12,5 m) i trybunami hala z basenem rekreacyjnym, wanną z hydromasażem i ze zjeżdżalnią przebieralnie męskie z natryskami i zapleczem sanitarnym przebieralnie damskie z natryskami i zapleczem sanitarnym holl główny z szatnią wierzchnich okryć i boksem kasowym przebieralnie dla niepełnosprawnych z natryskami i wymiany wózków oraz z zapleczem sanitarnym pomieszczenie ratowników z szatnią i zapleczem sanitarnym 2

3 magazyn sprzętu pomieszczenie techniczne pomieszczenie sprzątaczek pokój socjalny pracowników obiektu z zapleczem sanitarnym pokoje biurowe wentylatornia w piwnicy podbasenie z urządzeniami do uzdatniania wody basenowej pomieszczenia technologiczne (korekta PH, koagulant, magazyn podchlorynu sodu) warsztat z zapleczem szatniowo sanitarnym rozdzielnia elektryczna wentylatornia rozdzielacz c.o. Ogrzewanie pomieszczeń (z wyjątkiem hali z basenami) zapewnią grzejniki wodne. W głównej hali basenowej właściwą temperaturę i wilgotność powietrza zapewnią dwie centrale basenowe, wyposażone w autonomiczną automatykę, posiadającą również tryb pracy nocnej. Grawitację przewidziano w rozdzielni elektrycznej i biurach. W pozostałych pomieszczeniach grawitację zastąpi wentylacja mechaniczna o działaniu okresowym w czasie użytkowania obiektu, z godzinnym wyprzedzeniem i opóźnieniem Stan projektowany Instalacja klimatyzacji hali z basenem do pływania K1/R1 Do obsługi hali z basenem sportowym zaprojektowano basenową centralę klimatyzacyjną typu DanX 7/14 XWP 2xMTZ 64 produkcji duńskiej firmy Dan- Poltherm. Centrala ta jest kompletną centralą klimatyzacyjną z przeznaczeniem do pływalni, zapewniającą osuszanie, wentylację i ogrzewanie powietrzne oraz odzysk ciepła z powietrza wywiewanego. Osuszanie odbywa się poprzez mieszanie różnych ilości powietrza zewnętrznego z powietrzem recyrkulowanym w sekcji recyrkulacji z przepustnicami wielopłaszczyznowymi i siłownikami. Odzysk ciepła z powietrza usuwanego odbywa się przy pomocy epoksydowanego wymiennika krzyżowego z by-passem i siłownikiem bezpośrednio do powietrza nawiewanego. Dogrzewanie powietrza następuje na odwracalnej pompie ciepła typu powietrze powietrze, która ma również możliwość chłodzenia powietrza latem oraz na wodnej nagrzewnicy szczytowej z zaworem, siłownikiem i zabezpieczeniem przeciwzamrożeniowym. Wentylatory posiadają płynną regulację wydajności, dzięki zastosowaniu przetwornic częstotliwości z sygnalizacją braku przepływu powietrza. Centrala pracuje w różnych cyklach, w zależności od pory dnia i pory roku, zapewniając możliwie najniższe koszty eksploatacyjne. O wyborze optymalnego cyklu w danej chwili decyduje skomputeryzowany system automatycznego sterowania, w który wyposażona jest centrala. W przypadku zastosowania centrali innego producenta, powinna ona posiadać wyposażenie co najmniej takie, jak przedstawiono powyżej. Nawiew powietrza do hali basenu sportowego realizowany będzie poprzez nawiewniki szczelinowe umieszczone w posadzce pod oknami, wzdłuż ściany zewnętrznej hali oraz dyszami dalekiego zasięgu, umieszczone na przeciwległej ścianie, nad trybunami. Powietrze recyrkulacyjne odbierane będzie poprzez kratki 3

4 wyciągowe umieszczone w kanale biegnącym pod kalenicą. Centrala usytuowana będzie w wentylatorni na parterze obok hali basenowej. Powietrze zewnętrzne będzie zasysane ze wspólnej dla wszystkich central posadowionych w wentylatorni na parterze czerpni ściennej. Czerpnia umieszczona będzie na wysokości około 5,6 m od poziomu terenu, od strony północnej. Wyrzut powietrza na zewnątrz rozwiązany będzie poprzez wspólną dla dwóch central basenowej i wentylacyjnej, obsługującej podbasenie, dachową komorę wyrzutową. Kanały nawiewne i wyciągowe zaprojektowano z blachy ocynkowanej w izolacji termicznej z wełny mineralnej w folii aluminiowej, ale możliwe jest ich wykonanie w systemie FIB AIR PROFIL. Są to samonośne przewody z wełny szklanej powlekanej wewnątrz woalem, a na zewnątrz folią aluminiową i posiadające doskonałe własności termiczne i akustyczne Instalacja klimatyzacji hali basenu rekreacyjnego ze zjeżdżalnią K2/R2 Klimatyzację hali z basenem rekreacyjnym, wanną z hydromasażem i ze zjeżdżalnią rozwiązano podobnie jak w hali z basenem do pływania. Hala ta będzie obsługiwana również przez basenową centralę klimatyzacyjną typu DanX 7/14 XWP 2xMTZ 64 produkcji duńskiej firmy Dan-Poltherm. Nawiew powietrza do hali basenu sportowego realizowany będzie poprzez nawiewniki szczelinowe umieszczone w posadzce pod oknami, wzdłuż krótszej ściany zewnętrznej hali oraz nawiewnikami szczelinowymi w obudowanym kanale pod oknami dłuższej ściany zewnętrznej. Powietrze recyrkulacyjne odbierane będzie poprzez kratki wyciągowe umieszczone w kanale biegnącym na dachu ponad częścią zaplecza basenowego oraz poprzez anemostaty, znajdujące się w pomieszczeniach natrysków, przylegających bezpośrednio do hali basenowej. Wilgotność w tych pomieszczeniach jest znacznie wyższa niż w samej hali, powietrze z hali osusza więc powietrze w pomieszczeniach mokrych. Instalacja utrzymuje zalecane nadciśnienie w hali basenowej i podciśnienie w pomieszczeniach natrysków. Centrala usytuowana będzie w wentylatorni w piwnicy obok podbasenia. Powietrze zewnętrzne będzie zasysane ze wspólnej dla wszystkich central posadowionych w wentylatorni w piwnicy czerpni ściennej. Czerpnia umieszczona będzie w ścianie nadbudówki, na dachu budynku, od strony północnej. Wyrzut powietrza na zewnątrz rozwiązany będzie również poprzez ścienną wyrzutnię, umieszczoną w drugiej ścianie dobudówki, od strony zachodniej. Kanały nawiewne i wyciągowe zaprojektowano z blachy ocynkowanej w izolacji termicznej z wełny mineralnej w folii aluminiowej, ale możliwe jest ich wykonanie w systemie FIB AIR PROFIL. Są to samonośne przewody z wełny szklanej powlekanej wewnątrz woalem, a na zewnątrz folią aluminiową i posiadające doskonałe własności termiczne i akustyczne Instalacja wentylacji podbasenia i pomieszczeń technicznych N1/W1; W5, W6, W7 i WC1 Instalacja N1/W1 obsługiwać będzie podbasenia basenu do pływania i rekreacyjnego, wentylatornię, rozdzielacz c.o., magazyn pod schodami, oraz warsztat konserwatora. Centrala pracować będzie całkowicie na powietrzu zewnętrznym. Zastosowano nawiewno wyciągową centralę wentylacyjną typu BasX 2 R produkcji Dan-Poltherm z odzyskiem ciepła wysokosprawnym wymiennikiem obrotowym i nagrzewnicą wodną. Centralę posadowiono w 4

5 wentylatorni na parterze. Centrala N1/W1 będzie pracować w sposób ciągły ze stałą wydajnością. Wentylatory wyciągowe obsługujące pomieszczenia technologiczne wody basenowej: W5 (magazyn i dozowanie korektora PH), W6 (koagulant) i W7 (magazyn i dozowanie podchlorku) będą pracowały w sposób ciągły. Wyciąg z dwóch poziomów górą i dołem. Napływ powietrza z podbasenia podciśnieniowo, tak zwaną zetką Instalacja wentylacji wentylatorni na parterze N2; W2 Do obsługi pomieszczeń: wentylatorni na parterze, magazynu sprzętu zewnętrznego i magazynu dla sprzątaczek przeznaczona została centralka podwieszana z nagrzewnicą elektryczną i dachowy wentylator wyciągowy Instalacja wentylacji zaplecza basenów N3/W3; WC2, WC3, WC4 i WC5 Do obsługi pomieszczeń: przebieralni, natrysków przy hali basenowej, szatni niepełnosprawnych, pomieszczenia ratowników oraz przedsionków WC przy natryskach zastosowana będzie wentylacyjna centrala nawiewno wyciągowa typu BasX 2 R produkcji Dan-Poltherm z odzyskiem ciepła wysokosprawnym wymiennikiem obrotowym i nagrzewnicą wodną, umieszczona w wentylatorni w piwnicy. Powietrze z tej centrali będzie wykorzystywane również do wentylowania (przesuszania) przestrzeni nad sufitem podwieszanym w pomieszczeniach natrysków przy hali basenowej. Centrala będzie pracowała okresowo, w czasie użytkowania obiektu, z godzinnym wyprzedzeniem i opóźnieniem. Z centralą współpracują dachowe wentylatory wyciągowe: WC2 i WC5 (obsługujący WC przy przebieralniach damskich i męskich), WC3 (obsługujący WC ratowników) i WC4 (obsługujących WC niepełnosprawnych). Załączanie wentylatorów wyciągowych sprzężone będzie z centralą N3/W Instalacja wentylacji holu i szatni okryć wierzchnich N4: W4 i WC4 Do obsługi holu wejściowego i szatni odzieży wierzchniej zastosowana będzie wentylacyjna centrala podwieszana z nagrzewnicą wodną. Dachowy wentylator W4 będzie wyciągał powietrze z szatni, natomiast WC pracowników podłączone będzie do instalacji WC niepełnosprawnych WC Instalacja przewietrzania sauny Ws Do przewietrzania pomieszczenia sauny zastosowano dachowy wentylator wyciągowy. Kratka wyciągowa będzie posiadać żaluzję, uniemożliwiającą wypływ pary w okresie użytkowania sauny. Wentylator uruchamiany będzie w momencie wyłączenia pieca lub wytwornicy pary i będzie pracowały przez okres np. 30 minut. 4. OBLICZENIA 4.1. Założenia projektowe parametry powietrza zewnętrznego w zimie t Z = 20 O C ; ϕ Z = 100 % parametry powietrza zewnętrznego w lecie t L = +32 O C; ϕ L = 40%; i L = 63 kj/kg parametry powietrza wewnętrznego w hali basenu do pływania 5

6 t A = +29 O C; ϕ A = 55% temperatura wody w basenie do pływania t W = +27 O C; parametry powietrza wewnętrznego w hali basenu rekreacyjnego t A = +31 O C; ϕ A = 55% parametry wody w basenie rekreacyjnym t W = +29 O C; 4.2. Obliczenia strat ciepła Straty ciepła obliczono dla pomieszczeń ogrzewanych powietrzem hali z basenami. Wykorzystano program komputerowy RADSON 2. Straty ciepła zostały doliczone do wydajności nagrzewnic central basenowych Obliczenia zysków wilgoci Zyski wilgoci dla hali z basenem sportowym i hali z basenem rekreacyjnym, wanną z masażem i ze zjeżdżalnią obliczono posługując się programem komputerowym. W obliczeniach uwzględniono ilość wody odparowującej z powierzchni lustra wody i mokrych powierzchni podłogi, w wyniku rozchlapywania wody podczas pływania, na atrakcjach wodnych oraz w zjeżdżalni. Sprawdzono też, czy nie będzie zachodzić roszenie szyb. Wyniki obliczeń zamieszczono w ZAŁĄCZNIKU nr 1 i nr Bilans powietrza Bilans powietrza dla obiektu zamieszczono w TABELI nr 1. Ilości powietrza nawiewanego i wywiewanego obliczono wg poniższych kryteriów: hale z basenami Niezbędną ilość powietrza obliczono przy użyciu programu komputerowego w oparciu o trzy kryteria uwzględniające zyski wilgoci: ze względu na wielkość parowania z powierzchni lustra wody i atrakcji wodnych ze względu na konieczność osuszania okien ze względu na zalecaną krotność wymian Przyjęto wartość maksymalną z obliczonych. przebieralnie przy hali basenowej Ilość powietrza obliczono w oparciu o wymaganą krotność wymian, przyjmując niezbędną ilość zapewniającą minimum 5 wym/h. natryski przy hali basenowej Zalecana w Wytycznych... orientacyjna wymiana powietrza wynosić powinna ok. 8 wym/h, jednak z uwagi na stosunkowo duże obciążenie natrysków zalecane jest przyjmowanie aż do 200 m3/h na 1 natrysk. Przy dużym zgrupowaniu natrysków przyjmuje się mniejszą ilość powietrza wywiewanego, przyjęto 50 m3/h na 1 natrysk, co daje w natryskach krotność 13,5 wym/h. szatnia okryć wierzchnich Ilość powietrza obliczono w oparciu o wymaganą krotność wymian, przyjmując niezbędną ilość zapewniającą minimum 4 wym/h. WC W sanitariatach ogólnodostępnych przyjęto 50 m3/h na oczko, natomiast przy natryskach, zgodnie z zaleceniami, przyjęto 100 m3/h na oczko podbasenia Przyjęto minimum n = 1,5 wym/h 6

7 pomieszczenia technologiczne uzdatniania wody basenowej Przyjęto krotność wymian zgodnie z zaleceniami zawartymi w rozporządzeniu w sprawie bezpieczeństwa i higieny pracy przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków, czyli minimum 5 wym/h. magazyny, wentylatornie, pomieszczenia gospodarcze Przyjęto minimum n = 1,0 wym/h 4.5. Dane techniczne urządzeń Dane techniczne urządzeń zamieszczono w TABELI nr 2. W tabeli tej podano propozycję producentów urządzeń, dla których zostały przyjęte dane techniczne i przekazane wszystkim branżom uczestniczącym w procesie wykonywania projektów budowlanych. W przypadku zastosowania urządzeń innych producentów, należy porównać nowe dane, aby znacząco nie odbiegały od danych przyjętych w projektach baranżowych. 5. WYTYCZNE AUTOMATYKI Centrale klimatyzacyjne K1/R1 i K2/R2 obsługujące halę basenową muszą być wyposażone w standardowy, kompletny system automatycznego sterownia. Uruchomienie central będzie leżało po stronie producenta central lub autoryzowanego serwisanta. Centrale K1/R1 i K2/R2 pracują w sposób ciągły, ale w różnych cyklach, w zależności od pory dnia i pory roku, zapewniając możliwie najniższe koszty eksploatacyjne. O wyborze optymalnego cyklu w danej chwili decyduje skomputeryzowany system automatycznego sterowania, w który wyposażona jest centrala. Pozostałe centrale klimatyzacyjne i wentylacyjne wyposażyć w szafy zasilająco sterujące i systemy sterowania i dostarczone razem z centralami: o szafę zasilająco sterującą umieścić w wentylatorni, w której znajduje się centrala o system regulacji wydajności nagrzewnic wodnych zawory + siłowniki i czujniki kanałowe o system regulacji wydajności nagrzewnicy elektrycznej regulator elektroniczny i czujnik kanałowy o presostaty różnicowe na filtrach o presostaty różnicowe na wentylatorach o siłowniki na przepustnicach powietrza zewnętrznego o czujnik temperatury regulujący prędkość wymiennika obrotowego (regulacja stopnia odzysku ciepła) o zespoły termostatów o zabezpieczenie układu napędowego przed przeciążeniem o ograniczenie dopuszczalnej temperatury powietrza nawiewanego o wyświetlacz informujący o: o temperaturze powietrza zewnętrznego, nawiewanego, wywiewanego oraz temperaturze wewnątrz pomieszczenia o stanie zabrudzenia filtra o stanach alarmowych Instalacja wentylacyjna N1/W1 pracuje w sposób ciągły z pełną wydajnością 7

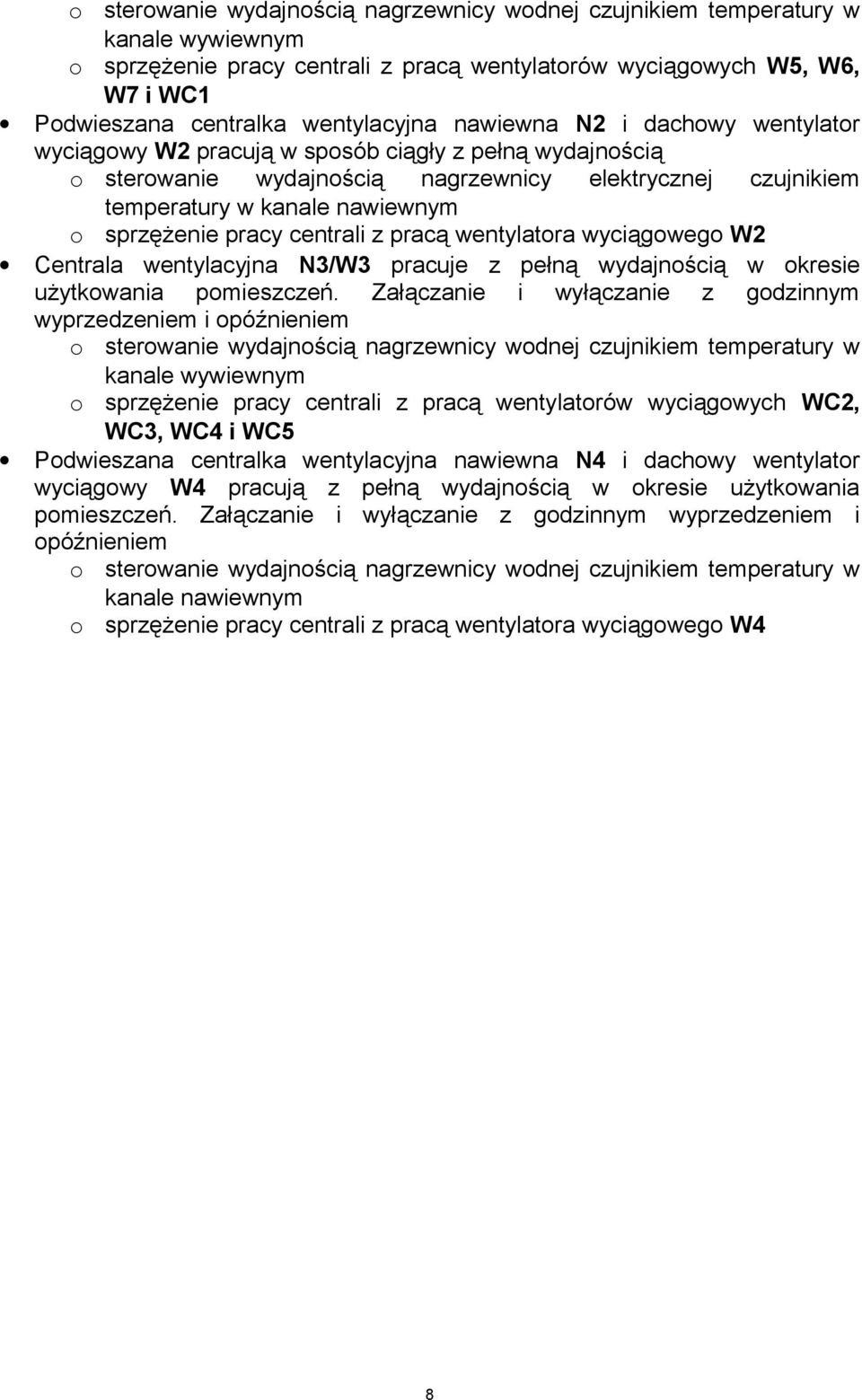

8 o sterowanie wydajnością nagrzewnicy wodnej czujnikiem temperatury w kanale wywiewnym o sprzężenie pracy centrali z pracą wentylatorów wyciągowych W5, W6, W7 i WC1 Podwieszana centralka wentylacyjna nawiewna N2 i dachowy wentylator wyciągowy W2 pracują w sposób ciągły z pełną wydajnością o sterowanie wydajnością nagrzewnicy elektrycznej czujnikiem temperatury w kanale nawiewnym o sprzężenie pracy centrali z pracą wentylatora wyciągowego W2 Centrala wentylacyjna N3/W3 pracuje z pełną wydajnością w okresie użytkowania pomieszczeń. Załączanie i wyłączanie z godzinnym wyprzedzeniem i opóźnieniem o sterowanie wydajnością nagrzewnicy wodnej czujnikiem temperatury w o kanale wywiewnym sprzężenie pracy centrali z pracą wentylatorów wyciągowych WC2, WC3, WC4 i WC5 Podwieszana centralka wentylacyjna nawiewna N4 i dachowy wentylator wyciągowy W4 pracują z pełną wydajnością w okresie użytkowania pomieszczeń. Załączanie i wyłączanie z godzinnym wyprzedzeniem i opóźnieniem o o sterowanie wydajnością nagrzewnicy wodnej czujnikiem temperatury w kanale nawiewnym sprzężenie pracy centrali z pracą wentylatora wyciągowego W4 8
