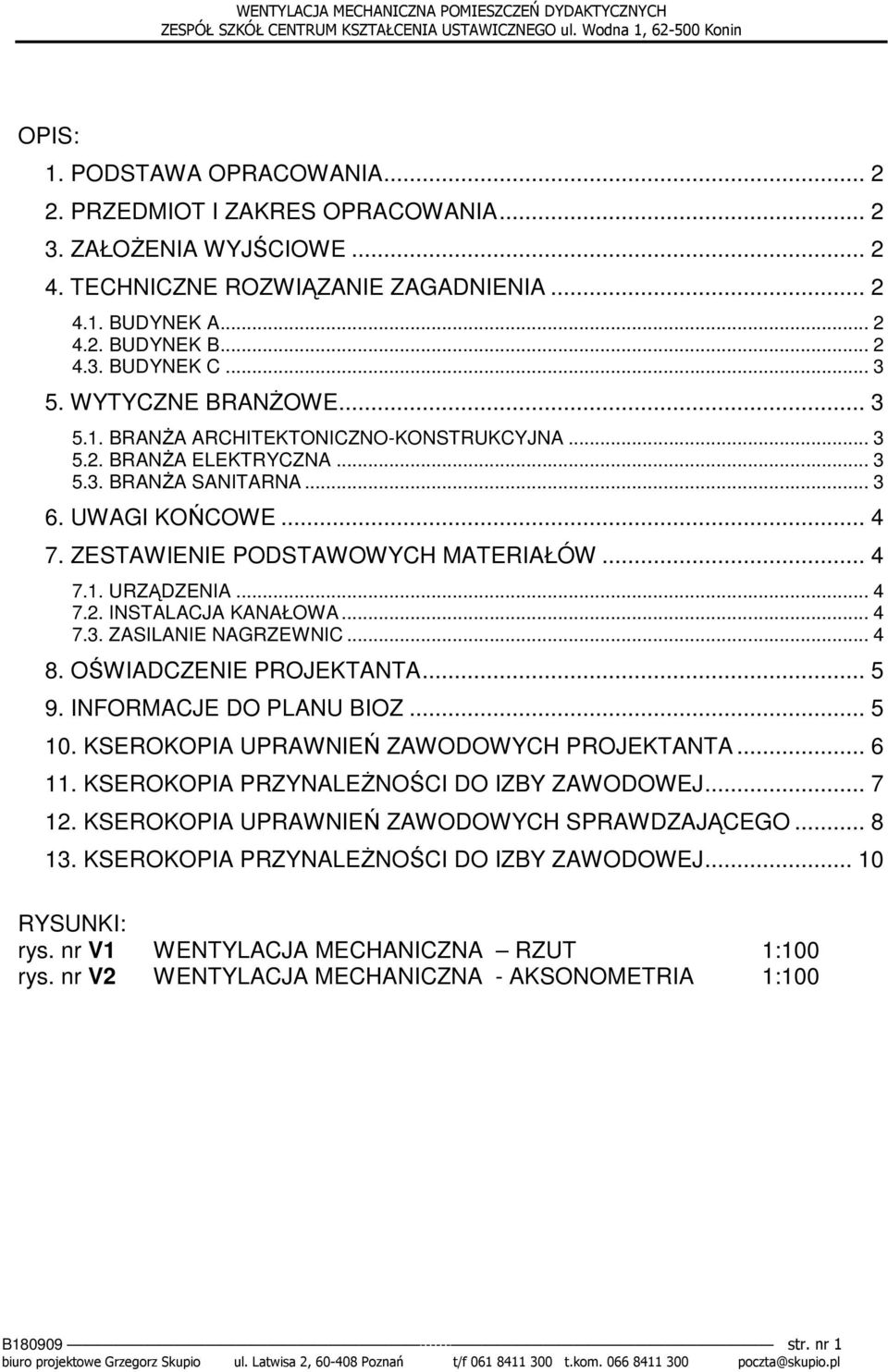

1 OPIS: 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA ZAŁOśENIA WYJŚCIOWE TECHNICZNE ROZWIĄZANIE ZAGADNIENIA BUDYNEK A BUDYNEK B BUDYNEK C WYTYCZNE BRANśOWE BRANśA ARCHITEKTONICZNO-KONSTRUKCYJNA BRANśA ELEKTRYCZNA BRANśA SANITARNA UWAGI KOŃCOWE ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW URZĄDZENIA INSTALACJA KANAŁOWA ZASILANIE NAGRZEWNIC OŚWIADCZENIE PROJEKTANTA INFORMACJE DO PLANU BIOZ KSEROKOPIA UPRAWNIEŃ ZAWODOWYCH PROJEKTANTA KSEROKOPIA PRZYNALEśNOŚCI DO IZBY ZAWODOWEJ KSEROKOPIA UPRAWNIEŃ ZAWODOWYCH SPRAWDZAJĄCEGO KSEROKOPIA PRZYNALEśNOŚCI DO IZBY ZAWODOWEJ RYSUNKI: rys. nr V1 WENTYLACJA MECHANICZNA RZUT 1:100 rys. nr V2 WENTYLACJA MECHANICZNA - AKSONOMETRIA 1:100 B str. nr 1

.. 4 7.1. URZĄDZENIA... 4 7.2. INSTALACJA KANAŁOWA... 4 7.3. ZASILANIE NAGRZEWNIC... 4 8. OŚWIADCZENIE PROJEKTANTA... 5 9. INFORMACJE DO PLANU BIOZ... 5 10.

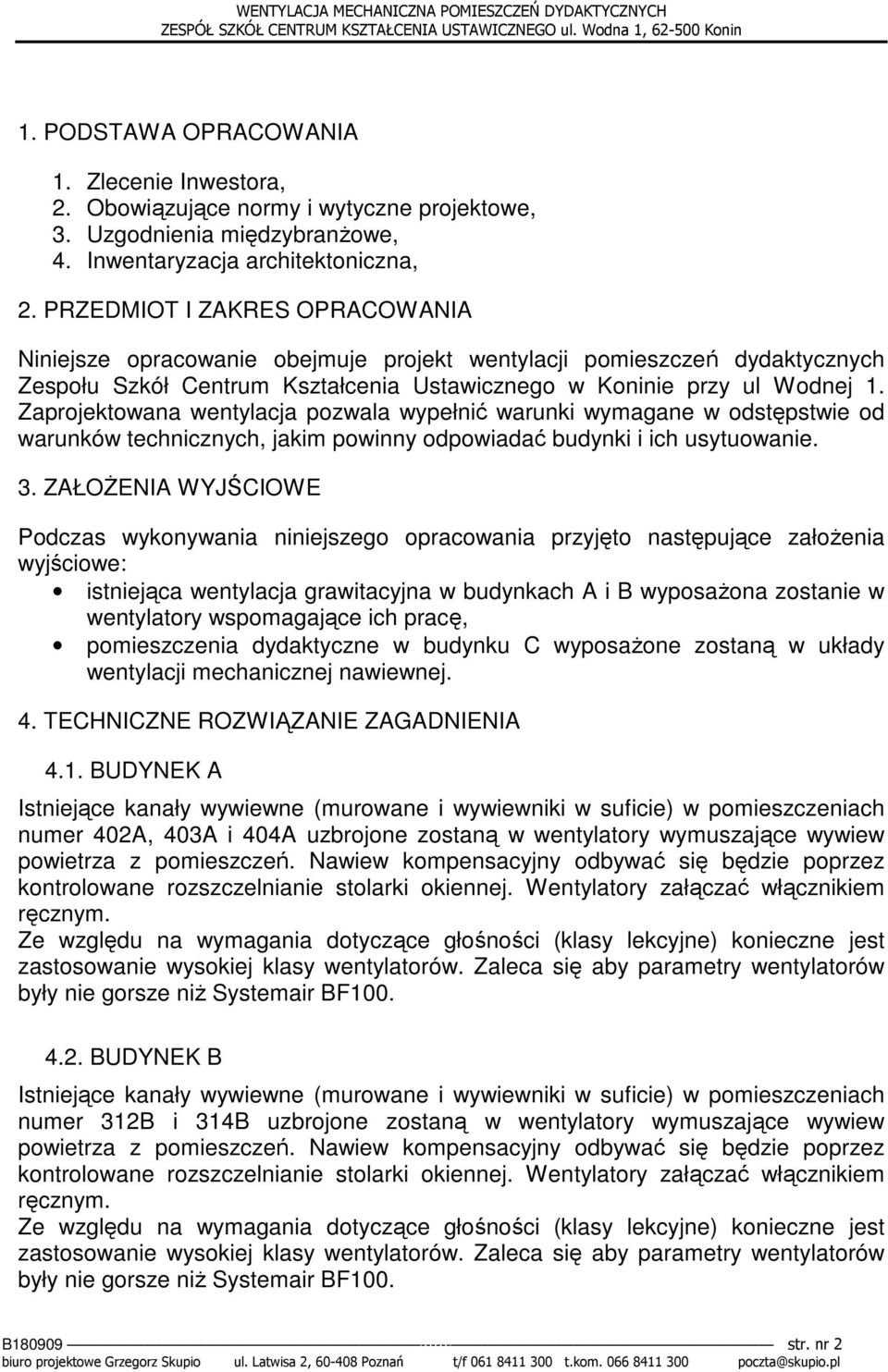

2 1. PODSTAWA OPRACOWANIA 1. Zlecenie Inwestora, 2. Obowiązujące normy i wytyczne projektowe, 3. Uzgodnienia międzybranŝowe, 4. Inwentaryzacja architektoniczna, 2. PRZEDMIOT I ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt wentylacji pomieszczeń dydaktycznych Zespołu Szkół Centrum Kształcenia Ustawicznego w Koninie przy ul Wodnej 1. Zaprojektowana wentylacja pozwala wypełnić warunki wymagane w odstępstwie od warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 3. ZAŁOśENIA WYJŚCIOWE Podczas wykonywania niniejszego opracowania przyjęto następujące załoŝenia wyjściowe: istniejąca wentylacja grawitacyjna w budynkach A i B wyposaŝona zostanie w wentylatory wspomagające ich pracę, pomieszczenia dydaktyczne w budynku C wyposaŝone zostaną w układy wentylacji mechanicznej nawiewnej. 4. TECHNICZNE ROZWIĄZANIE ZAGADNIENIA 4.1. BUDYNEK A Istniejące kanały wywiewne (murowane i wywiewniki w suficie) w pomieszczeniach numer 402A, 403A i 404A uzbrojone zostaną w wentylatory wymuszające wywiew powietrza z pomieszczeń. Nawiew kompensacyjny odbywać się będzie poprzez kontrolowane rozszczelnianie stolarki okiennej. Wentylatory załączać włącznikiem ręcznym. Ze względu na wymagania dotyczące głośności (klasy lekcyjne) konieczne jest zastosowanie wysokiej klasy wentylatorów. Zaleca się aby parametry wentylatorów były nie gorsze niŝ Systemair BF BUDYNEK B Istniejące kanały wywiewne (murowane i wywiewniki w suficie) w pomieszczeniach numer 312B i 314B uzbrojone zostaną w wentylatory wymuszające wywiew powietrza z pomieszczeń. Nawiew kompensacyjny odbywać się będzie poprzez kontrolowane rozszczelnianie stolarki okiennej. Wentylatory załączać włącznikiem ręcznym. Ze względu na wymagania dotyczące głośności (klasy lekcyjne) konieczne jest zastosowanie wysokiej klasy wentylatorów. Zaleca się aby parametry wentylatorów były nie gorsze niŝ Systemair BF100. B str. nr 2

Zaprojektowana wentylacja pozwala wypełnić warunki wymagane w odstępstwie od warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 3.

3 4.3. BUDYNEK C Istniejące kanały wywiewne (murowane i wywiewniki w suficie) w pomieszczeniach numer 300C, 305C i 313C uzbrojone zostaną w wentylatory wymuszające wywiew powietrza z pomieszczeń. Nawiew kompensacyjny odbywać się będzie poprzez kontrolowane rozszczelnianie stolarki okiennej. Wentylatory załączać włącznikiem ręcznym. Ze względu na wymagania dotyczące głośności (klasy lekcyjne) konieczne jest zastosowanie wysokiej klasy wentylatorów. Zaleca się aby parametry wentylatorów były nie gorsze niŝ Systemair BF100. W pomieszczeniach dydaktycznych w piwnicy (siłownia męska, pracownia krawiecka, siłownia damska, salka gimnastyczna) naleŝy wykonać wentylację mechaniczną nawiewną. Wywiew odbywać się będzie poprzez istniejące, murowane kanały wentylacyjne wspomagane wentylatorami wywiewnymi typu BF100 pracującymi równolegle na zawiewem. Układy nawiewne o wydajności ponad 400 m 3 /h zapewnią spełnienie wymaganej prawem ilości powietrza świeŝego wynoszącej 20 m 3 /h na osobę. Czerpnie wyprowadzić ok. 200 cm ponad poziom terenu i zabezpieczyć siatką. Zaleca się pomalowanie czerpni farbą w kolorze zgodnym z elewacją budynku (uzgodnić z dyrekcją szkoły). Nawiewy wyposaŝone będą w filtry i nagrzewnice powietrza zasilane z istniejącej instalacji c.o. (uzgodnione z MPEC Konin). Regulację temperatury powietrza nawiewanego zapewni regulator temperatury DN15 typu Danfoss AVTB z szybką kapilarą 0-30 C umieszczoną w kanale nawiewnym w odległości ok. 1 metra za nagrzewnicą. Instalacja kanałowa. Instalację kanałową projektuje się z kanałów i kształtek o przekroju kołowym spiro typu LINDAB-SAFE o średnicy 200mm. Kanały łączone będą za pomocą muf i nypli z podwójną uszczelką wargową z EPDM. Połączenia takie gwarantują szczelność instalacji w klasie D. Materiał uszczelki (guma EPDM) zapewnia poprawną pracę w zakresie temperatur -30 C do +100 C i ci śnień Pa do Pa. Wszystkie kanały wentylacyjne w budynku (do nagrzewnic) naleŝy zaizolować termicznie matami izolacyjnymi z wełny mineralnej z osłoną z folii aluminiowej. Projektuje się maty izolacyjne typu GULFIBER LAMELLA 6410 o grubości 20 mm. Łączenie mat izolacyjnych wykonać za pomocą samoprzylepnej taśmy aluminiowej. 5. WYTYCZNE BRANśOWE 5.1. BRANśA ARCHITEKTONICZNO-KONSTRUKCYJNA Wykonać przejścia przez przegrody budowlane dla projektowanych kanałów BRANśA ELEKTRYCZNA Doprowadzić zasilane elektryczne do wentylatorów BRANśA SANITARNA Wykonać podłączenia nagrzewnic wodnych z instalacją grzewczą budynku. B str. nr 3

Ze względu na wymagania dotyczące głośności (klasy lekcyjne) konieczne jest zastosowanie wysokiej klasy wentylatorów. Zaleca się aby parametry wentylatorów były nie gorsze niŝ Systemair BF100.

4 6. UWAGI KOŃCOWE Wszelkie zmiany w projekcie naleŝy uzgodnić z projektantem w ramach realizacji nadzoru autorskiego, Całość robót wykonać zgodnie w Warunkami technicznymi wykonania i odbioru robót instalacyjnych i przemysłowych; Instalacje sanitarne, Niniejszy projekt zostanie uzgodniony z rzeczoznawcami do spraw ppoŝ., BHP i sanitarno-epidemiologicznych, co zostanie potwierdzone pieczęciami i podpisami na rysunku nr V-1. Uzgodnienia dotyczą całego opracowania i wszystkich budynków (A, B i C). 7. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 7.1. URZĄDZENIA Wentylator kanałowy typu K200M 4 Sterownik wentylatora typu REE 4 Nagrzewnica kanałowa z filtrem klasy EU5 typu VBF200 4 Regulator temperatury DN15 typu AVTB z szybką kapilarą 0-30 C 4 Wentylator typu Systemair BF INSTALACJA KANAŁOWA Nawiewniki typu Lindab RGS Elementy okrągłe typu Lindab BU ESHU Kanały okrągłe typu Lindab SR ZASILANIE NAGRZEWNIC regulator temperatury DN15 typu Danfoss AVTB z szybką kapilarą 0-30 C 4 rura stalowa czarna spawana DN20, izolowana, prowadzona pod stropem 40m włączenie do istniejących pionów 4 B str. nr 4

, BHP i sanitarno-epidemiologicznych, co zostanie potwierdzone pieczęciami i podpisami na rysunku nr V-1. Uzgodnienia dotyczą całego opracowania i wszystkich budynków (A, B i C). 7.

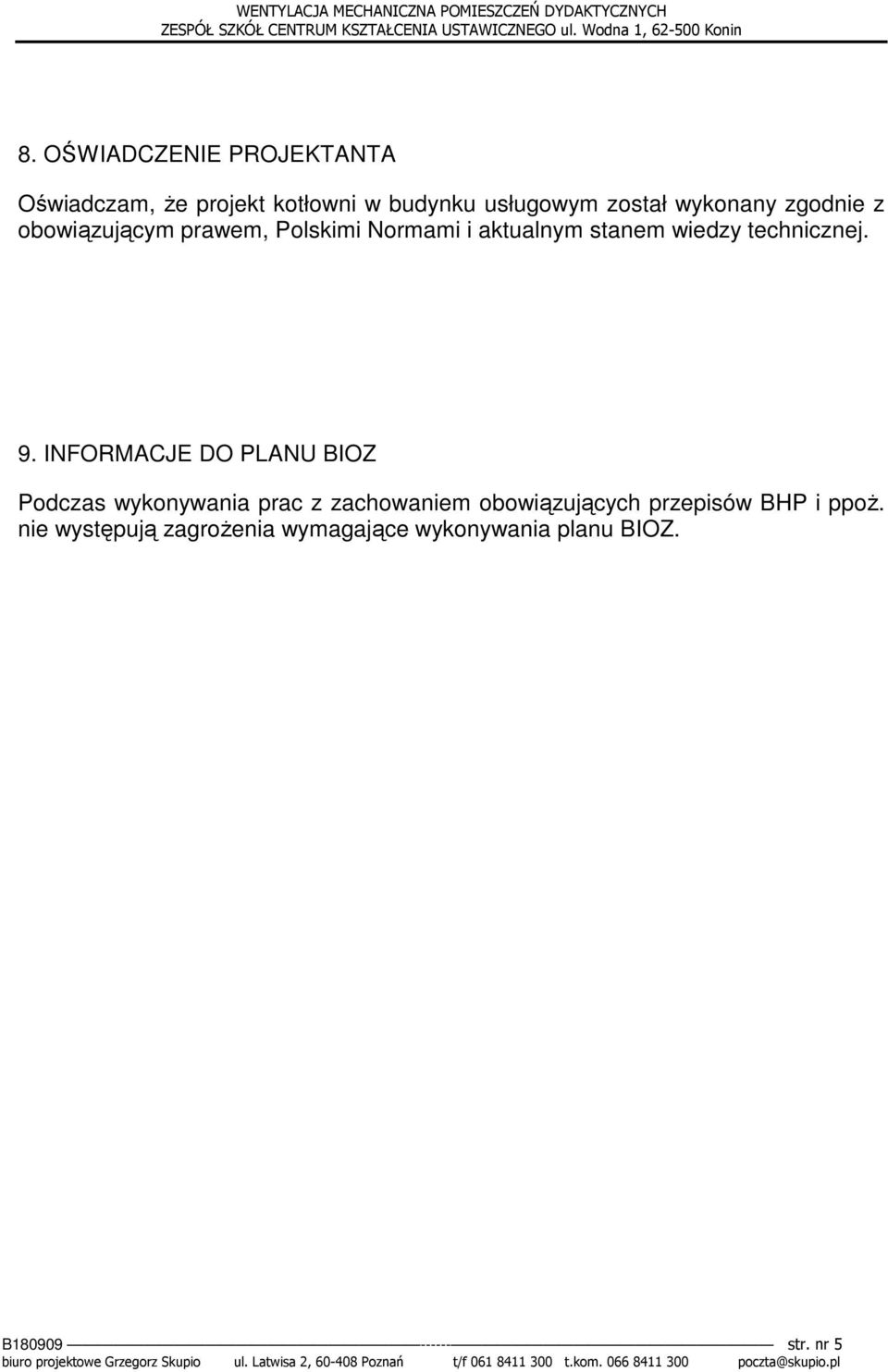

5 8. OŚWIADCZENIE PROJEKTANTA Oświadczam, Ŝe projekt kotłowni w budynku usługowym został wykonany zgodnie z obowiązującym prawem, Polskimi Normami i aktualnym stanem wiedzy technicznej. 9. INFORMACJE DO PLANU BIOZ Podczas wykonywania prac z zachowaniem obowiązujących przepisów BHP i ppoŝ. nie występują zagroŝenia wymagające wykonywania planu BIOZ. B str. nr 5

6 10. KSEROKOPIA UPRAWNIEŃ ZAWODOWYCH PROJEKTANTA B str. nr 6

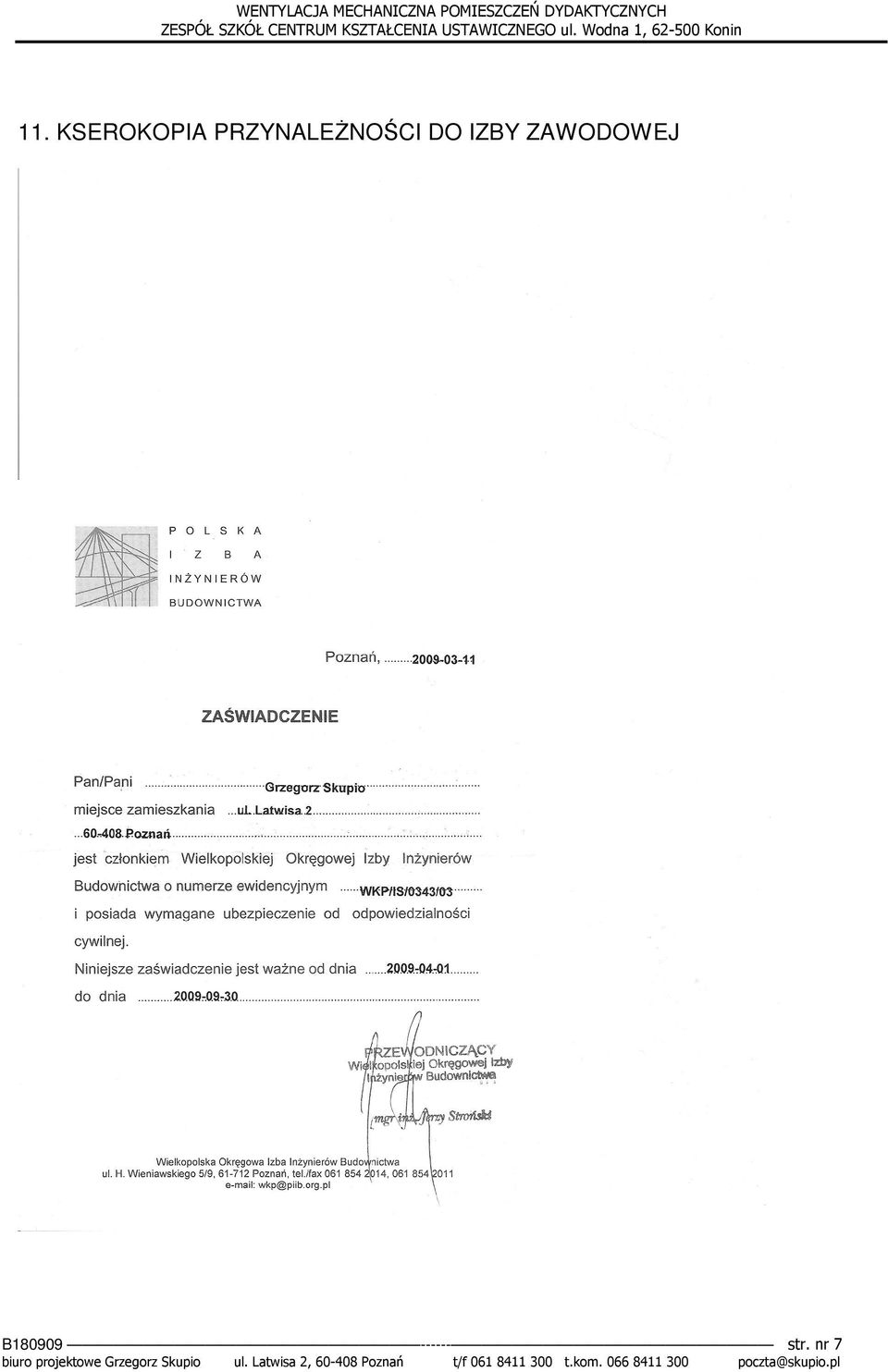

7 11. KSEROKOPIA PRZYNALEśNOŚCI DO IZBY ZAWODOWEJ B str. nr 7

8 12. KSEROKOPIA UPRAWNIEŃ ZAWODOWYCH SPRAWDZAJĄCEGO B str. nr 8

9 B str. nr 9

10 13. KSEROKOPIA PRZYNALEśNOŚCI DO IZBY ZAWODOWEJ B str. nr 10
