1 NWA1300-NJ Punkt dostępowy b/g/n PoE do montażu w ścianie Domyślne dane logowania: Nazwa użytkownika: admin Hasło: 1234 Skrócona instrukcja obsługi Firmware v1.00 Wydanie 1, 03/2011 Copyright 2011 ZyXEL Communications Corporation. Wszelkie prawa zastrzeżone 1

użytkownika: admin Hasło: 1234 Skrócona instrukcja obsługi

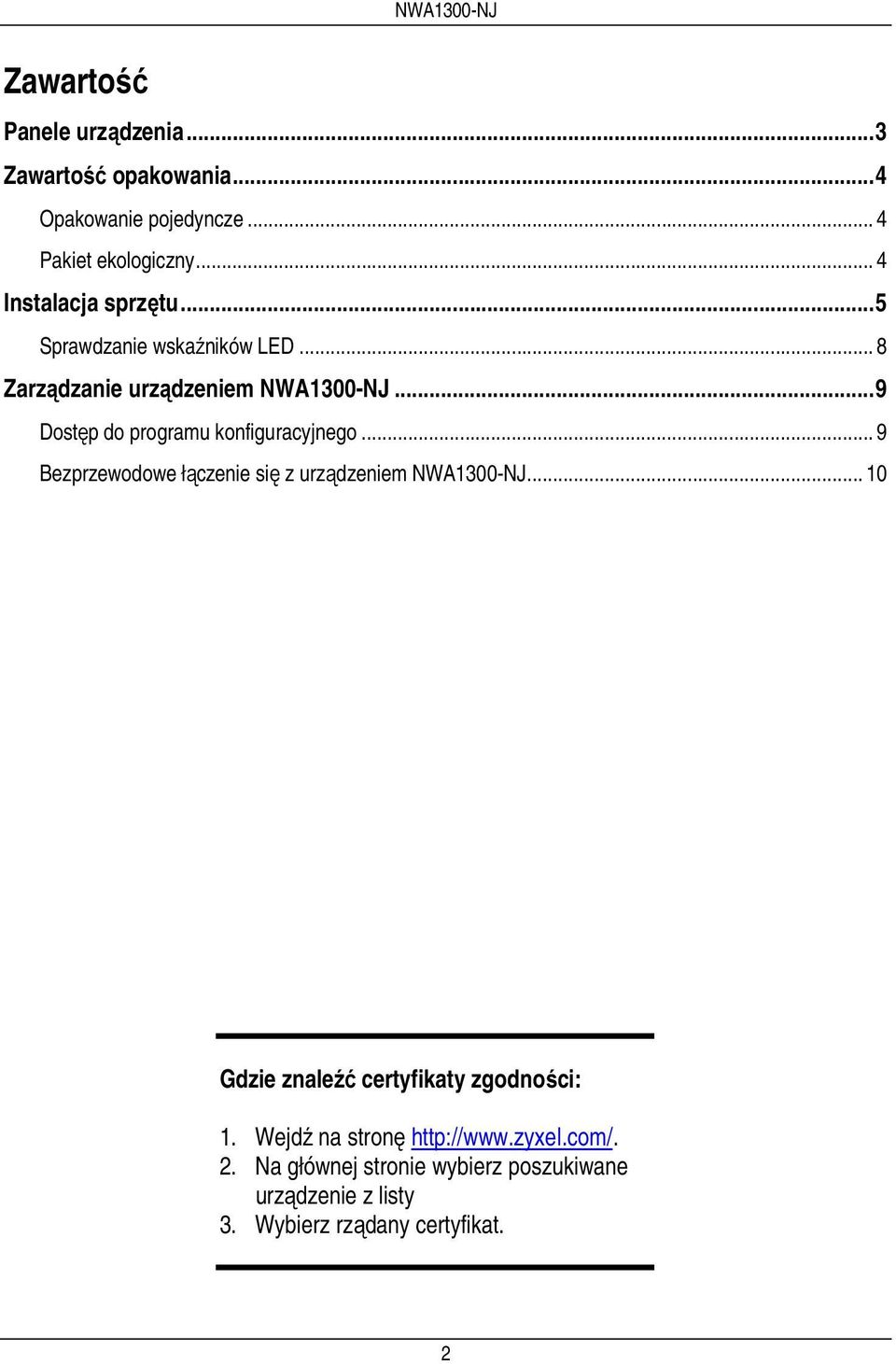

2 Zawartość NWA1300-NJ Panele urządzenia... 3 Zawartość opakowania... 4 Opakowanie pojedyncze... 4 Pakiet ekologiczny... 4 Instalacja sprzętu... 5 Sprawdzanie wskaźników LED... 8 Zarządzanie urządzeniem NWA1300-NJ... 9 Dostęp do programu konfiguracyjnego... 9 Bezprzewodowe łączenie się z urządzeniem NWA1300-NJ Gdzie znaleźć certyfikaty zgodności: 1. Wejdź na stronę 2. Na głównej stronie wybierz poszukiwane urządzenie z listy 3. Wybierz rządany certyfikat. 2

.. 9 Dostęp do programu konfiguracyjnego... 9 Bezprzewodowe łączenie się z urządzeniem NWA1300-NJ.

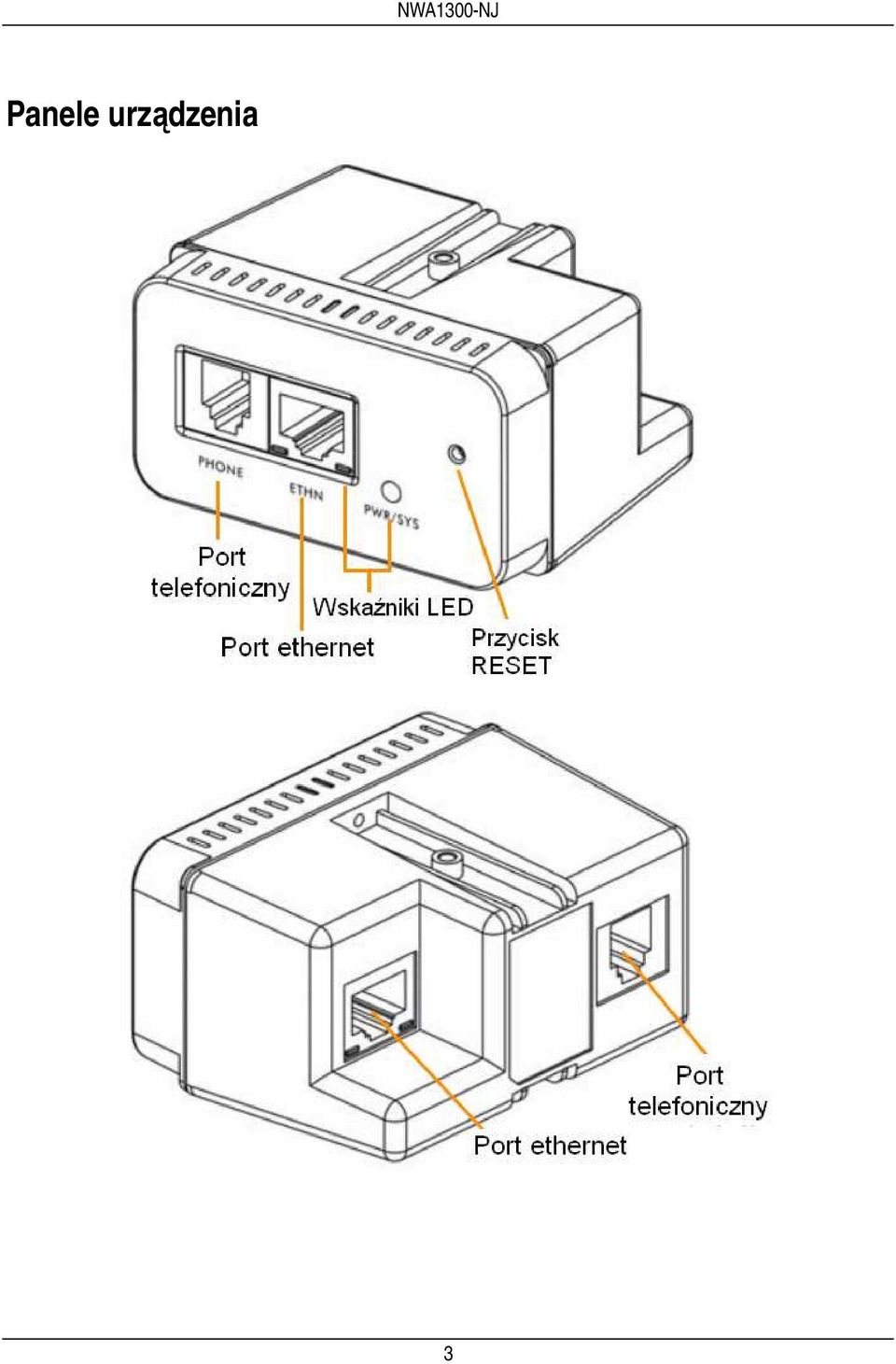

3 Panele urządzenia 3

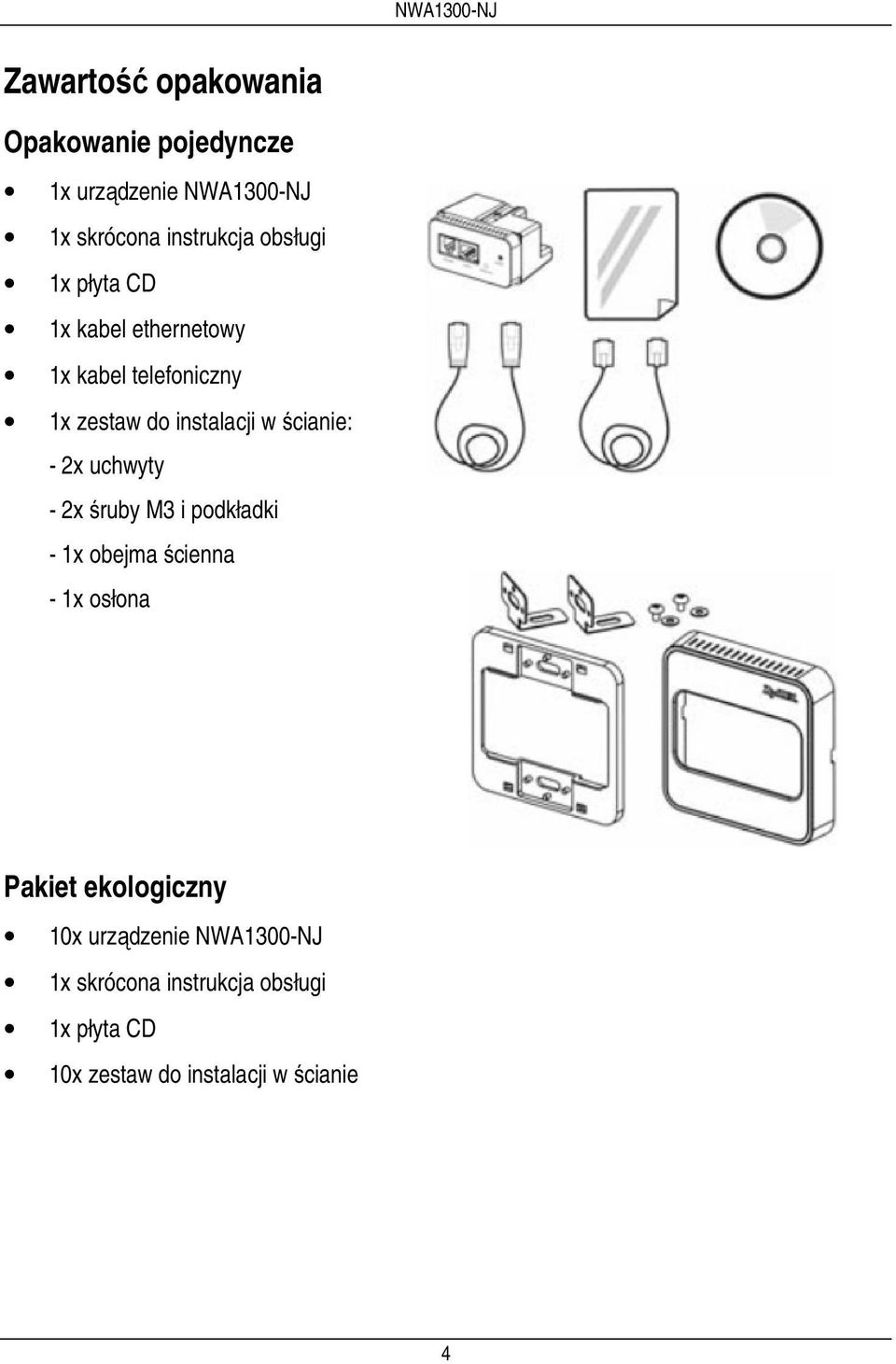

4 Zawartość opakowania Opakowanie pojedyncze 1x urządzenie NWA1300-NJ 1x skrócona instrukcja obsługi 1x płyta CD 1x kabel ethernetowy 1x kabel telefoniczny 1x zestaw do instalacji w ścianie: - 2x uchwyty - 2x śruby M3 i podkładki - 1x obejma ścienna - 1x osłona Pakiet ekologiczny 10x urządzenie NWA1300-NJ 1x skrócona instrukcja obsługi 1x płyta CD 10x zestaw do instalacji w ścianie 4

ścianie: - 2x uchwyty - 2x śruby M3 i podkładki - 1x obejma ścienna - 1x osłona Pakiet

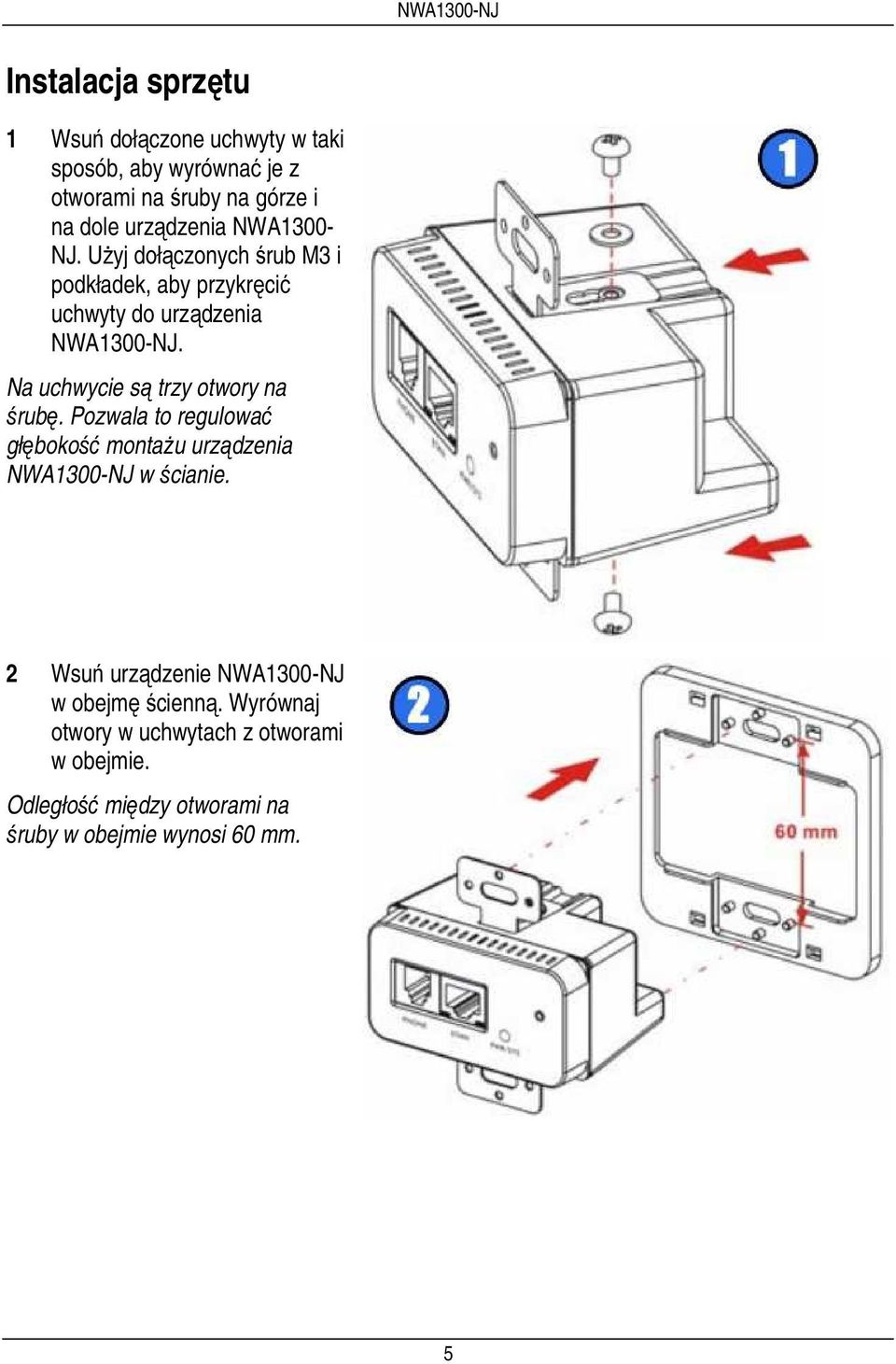

5 Instalacja sprzętu 1 Wsuń dołączone uchwyty w taki sposób, aby wyrównać je z otworami na śruby na górze i na dole urządzenia NWA1300- NJ. Użyj dołączonych śrub M3 i podkładek, aby przykręcić uchwyty do urządzenia NWA1300-NJ. Na uchwycie są trzy otwory na śrubę. Pozwala to regulować głębokość montażu urządzenia NWA1300-NJ w ścianie. 2 Wsuń urządzenie NWA1300-NJ w obejmę ścienną. Wyrównaj otwory w uchwytach z otworami w obejmie. Odległość między otworami na śruby w obejmie wynosi 60 mm. 5

Na uchwycie są trzy otwory na śrubę. Pozwala to regulować głębokość montażu urządzenia NWA1300-NJ w ścianie.

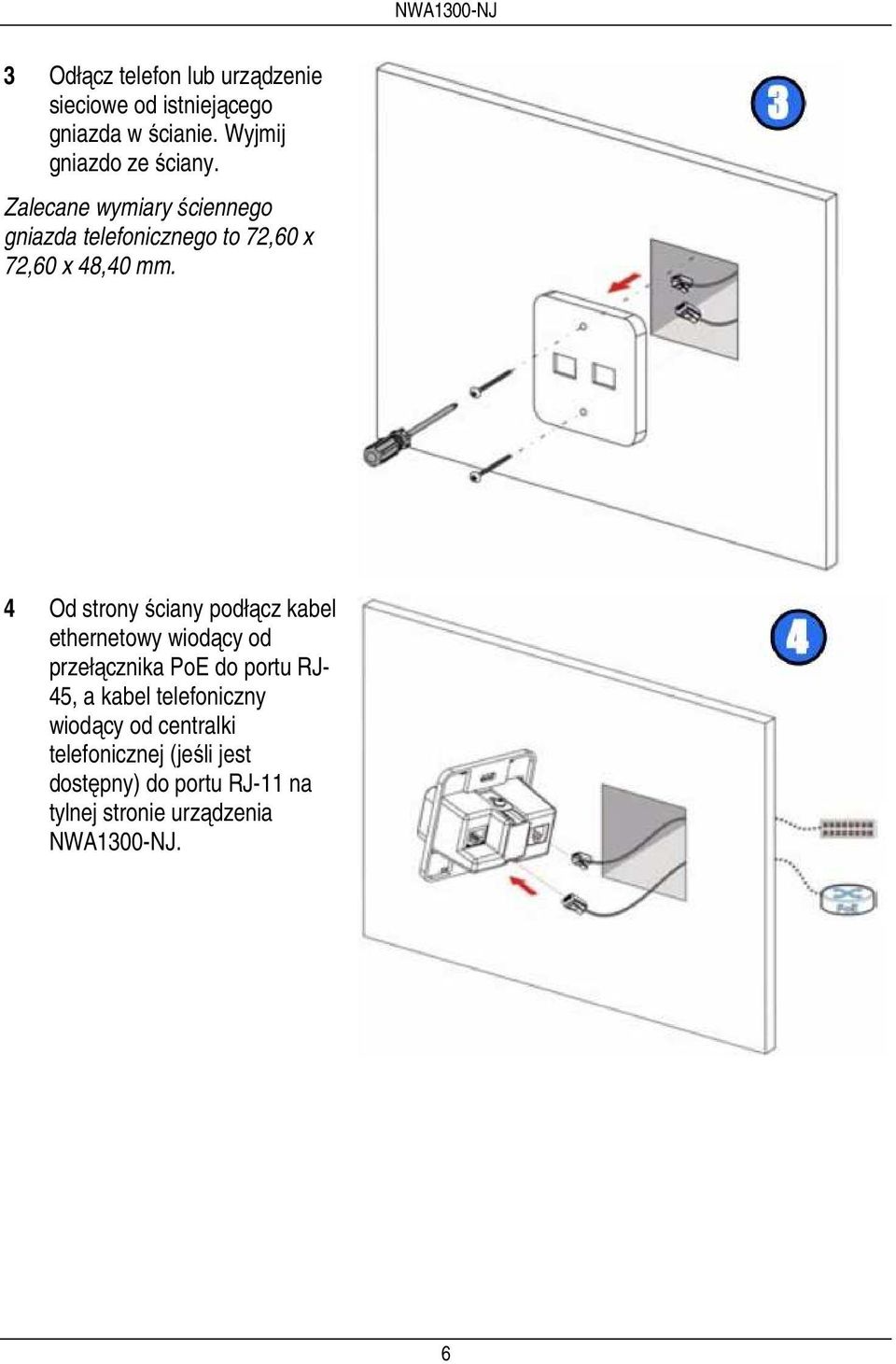

6 3 Odłącz telefon lub urządzenie sieciowe od istniejącego gniazda w ścianie. Wyjmij gniazdo ze ściany. Zalecane wymiary ściennego gniazda telefonicznego to 72,60 x 72,60 x 48,40 mm. 4 Od strony ściany podłącz kabel ethernetowy wiodący od przełącznika PoE do portu RJ- 45, a kabel telefoniczny wiodący od centralki telefonicznej (jeśli jest dostępny) do portu RJ-11 na tylnej stronie urządzenia NWA1300-NJ. 6

4 Od strony ściany podłącz kabel ethernetowy wiodący od przełącznika PoE do portu RJ- 45, a kabel

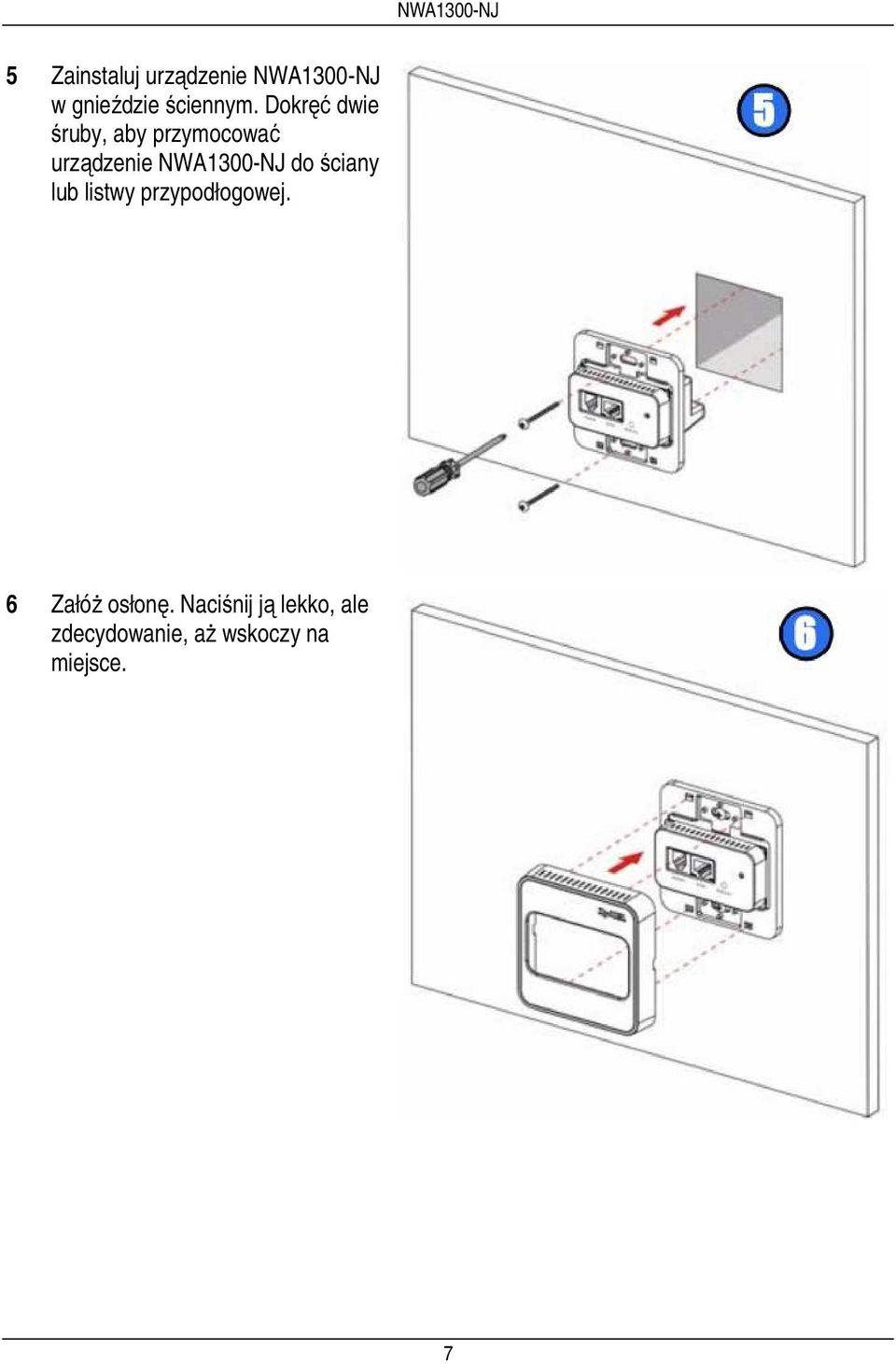

7 5 Zainstaluj urządzenie NWA1300-NJ w gnieździe ściennym. Dokręć dwie śruby, aby przymocować urządzenie NWA1300-NJ do ściany lub listwy przypodłogowej. 6 Załóż osłonę. Naciśnij ją lekko, ale zdecydowanie, aż wskoczy na miejsce. 7

do ściany lub listwy przypodłogowej. 6 Załóż osłonę.

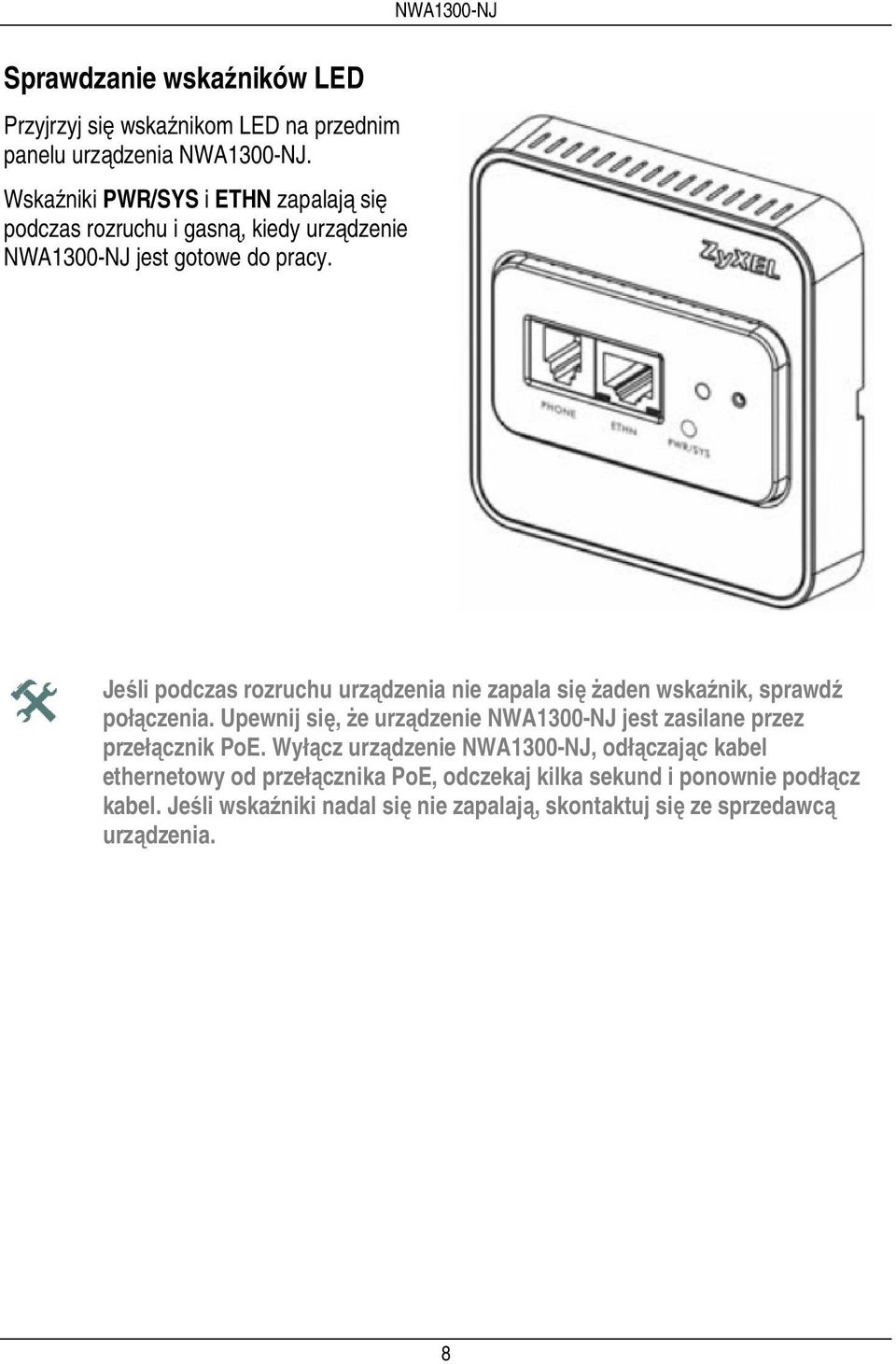

8 Sprawdzanie wskaźników LED Przyjrzyj się wskaźnikom LED na przednim panelu urządzenia NWA1300-NJ. Wskaźniki PWR/SYS i ETHN zapalają się podczas rozruchu i gasną, kiedy urządzenie NWA1300-NJ jest gotowe do pracy. Jeśli podczas rozruchu urządzenia nie zapala się żaden wskaźnik, sprawdź połączenia. Upewnij się, że urządzenie NWA1300-NJ jest zasilane przez przełącznik PoE. Wyłącz urządzenie NWA1300-NJ, odłączając kabel ethernetowy od przełącznika PoE, odczekaj kilka sekund i ponownie podłącz kabel. Jeśli wskaźniki nadal się nie zapalają, skontaktuj się ze sprzedawcą urządzenia. 8

Jeśli podczas rozruchu urządzenia nie zapala się żaden wskaźnik, sprawdź połączenia.

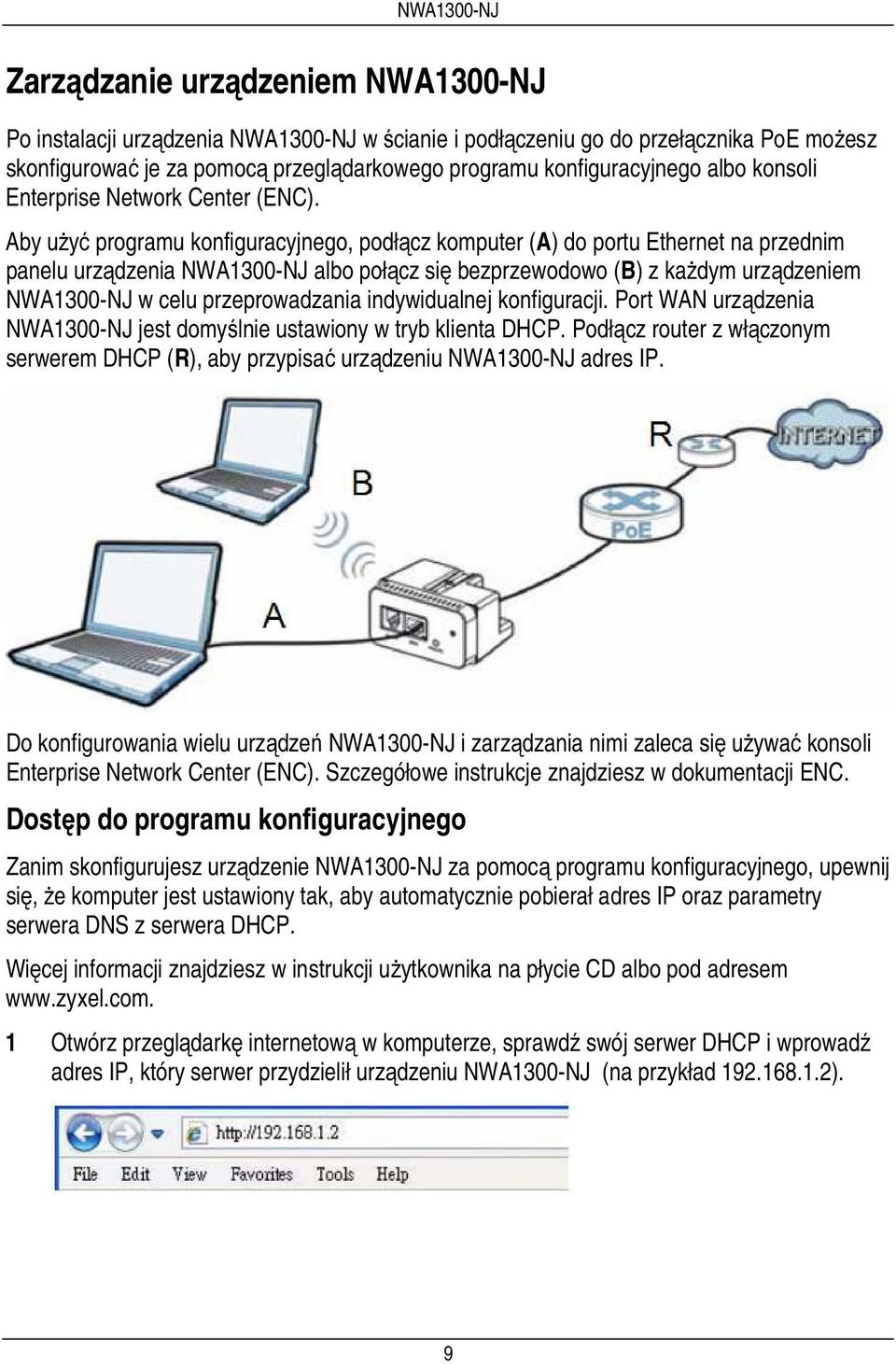

9 Zarządzanie urządzeniem NWA1300-NJ Po instalacji urządzenia NWA1300-NJ w ścianie i podłączeniu go do przełącznika PoE możesz skonfigurować je za pomocą przeglądarkowego programu konfiguracyjnego albo konsoli Enterprise Network Center (ENC). Aby użyć programu konfiguracyjnego, podłącz komputer (A) do portu Ethernet na przednim panelu urządzenia NWA1300-NJ albo połącz się bezprzewodowo (B) z każdym urządzeniem NWA1300-NJ w celu przeprowadzania indywidualnej konfiguracji. Port WAN urządzenia NWA1300-NJ jest domyślnie ustawiony w tryb klienta DHCP. Podłącz router z włączonym serwerem DHCP (R), aby przypisać urządzeniu NWA1300-NJ adres IP. Do konfigurowania wielu urządzeń NWA1300-NJ i zarządzania nimi zaleca się używać konsoli Enterprise Network Center (ENC). Szczegółowe instrukcje znajdziesz w dokumentacji ENC. Dostęp do programu konfiguracyjnego Zanim skonfigurujesz urządzenie NWA1300-NJ za pomocą programu konfiguracyjnego, upewnij się, że komputer jest ustawiony tak, aby automatycznie pobierał adres IP oraz parametry serwera DNS z serwera DHCP. Więcej informacji znajdziesz w instrukcji użytkownika na płycie CD albo pod adresem 1 Otwórz przeglądarkę internetową w komputerze, sprawdź swój serwer DHCP i wprowadź adres IP, który serwer przydzielił urządzeniu NWA1300-NJ (na przykład ). 9

Aby użyć programu konfiguracyjnego, podłącz komputer (A) do portu Ethernet na przednim panelu urządzenia NWA1300-NJ albo połącz się bezprzewodowo (B) z każdym urządzeniem NWA1300-NJ w celu

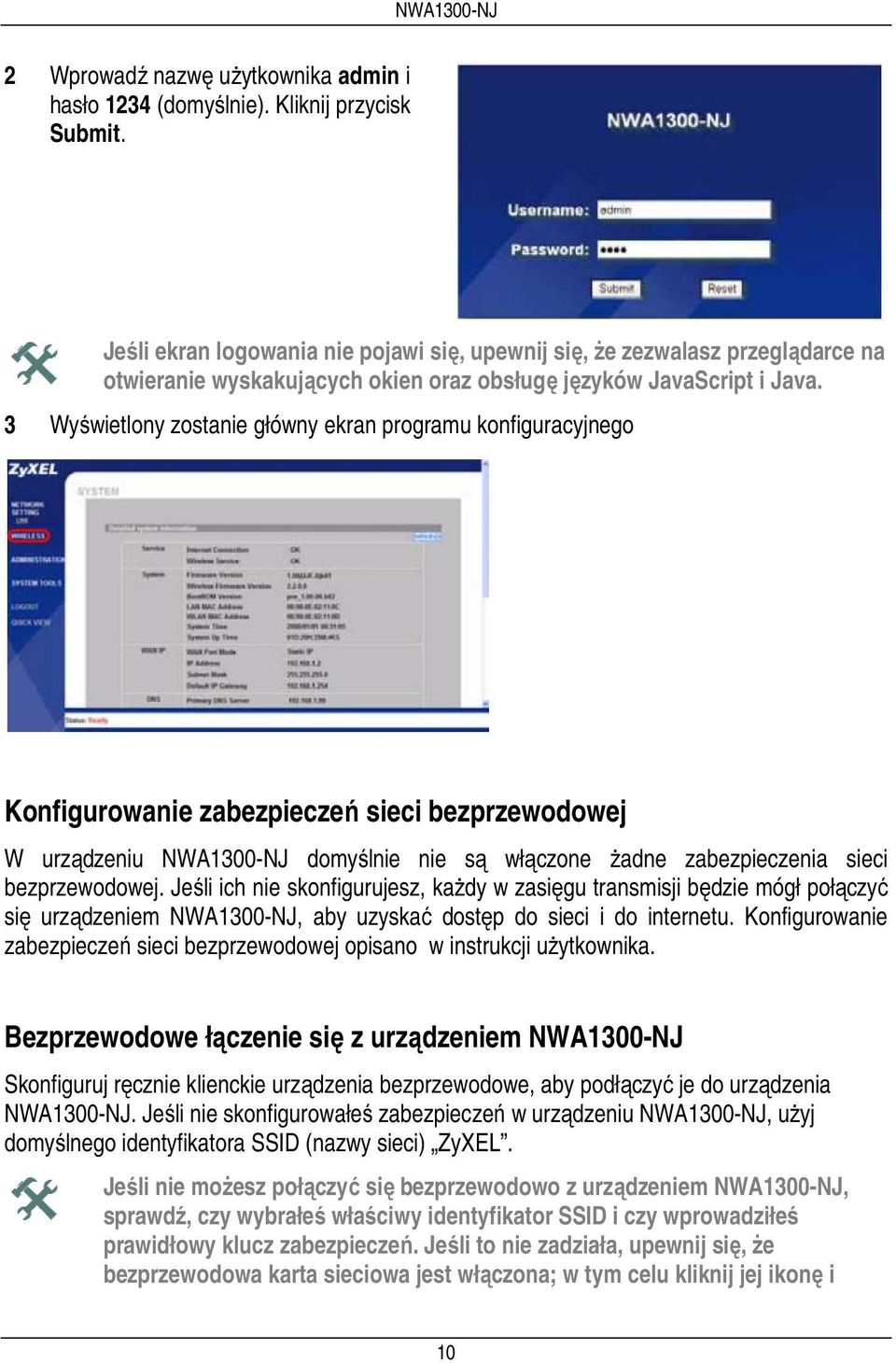

10 2 Wprowadź nazwę użytkownika admin i hasło 1234 (domyślnie). Kliknij przycisk Submit. Jeśli ekran logowania nie pojawi się, upewnij się, że zezwalasz przeglądarce na otwieranie wyskakujących okien oraz obsługę języków JavaScript i Java. 3 Wyświetlony zostanie główny ekran programu konfiguracyjnego Konfigurowanie zabezpieczeń sieci bezprzewodowej W urządzeniu NWA1300-NJ domyślnie nie są włączone żadne zabezpieczenia sieci bezprzewodowej. Jeśli ich nie skonfigurujesz, każdy w zasięgu transmisji będzie mógł połączyć się urządzeniem NWA1300-NJ, aby uzyskać dostęp do sieci i do internetu. Konfigurowanie zabezpieczeń sieci bezprzewodowej opisano w instrukcji użytkownika. Bezprzewodowe łączenie się z urządzeniem NWA1300-NJ Skonfiguruj ręcznie klienckie urządzenia bezprzewodowe, aby podłączyć je do urządzenia NWA1300-NJ. Jeśli nie skonfigurowałeś zabezpieczeń w urządzeniu NWA1300-NJ, użyj domyślnego identyfikatora SSID (nazwy sieci) ZyXEL. Jeśli nie możesz połączyć się bezprzewodowo z urządzeniem NWA1300-NJ, sprawdź, czy wybrałeś właściwy identyfikator SSID i czy wprowadziłeś prawidłowy klucz zabezpieczeń. Jeśli to nie zadziała, upewnij się, że bezprzewodowa karta sieciowa jest włączona; w tym celu kliknij jej ikonę i 10

3 Wyświetlony zostanie główny ekran programu konfiguracyjnego Konfigurowanie zabezpieczeń sieci bezprzewodowej W urządzeniu NWA1300-NJ domyślnie nie są włączone żadne zabezpieczenia sieci

11 wybierz opcję Włącz. Więcej sugestii znajdziesz w instrukcji użytkownika na płycie CD lub pod adresem Czy ta instrukcja była pomocna? Prześlij swoje uwagi na adres techwriters@zyxel.com.tw. 11

na płycie CD lub pod adresem www.zyxel.com.
