Bezprzewodowy router szerokopasmowy 300 MBps BR 6428nS Instrukcja szybkiej instalacji Wersja 1.0/październik 2010 r.

Wielkość: px

Rozpocząć pokaz od strony:

Download "Bezprzewodowy router szerokopasmowy 300 MBps BR 6428nS Instrukcja szybkiej instalacji Wersja 1.0/październik 2010 r."

Zbigniew Sokołowski
8 lat temu
Przeglądów:

2 Bezprzewodowy router szerokopasmowy 300 MBps BR 6428nS Instrukcja szybkiej instalacji Wersja 1.0/październik 2010 r. 1

3 PRAWA AUTORSKIE Copyright Edimax Technology Co., Ltd. wszelkie prawa zastrzeżone. Kopiowanie, przenoszenie, przepisywanie, przechowywanie w systemie zapisu danych, tłumaczenie na jakikolwiek język lub język programowania, w jakikolwiek sposób i w jakiejkolwiek formie, elektronicznej, mechanicznej, magnetycznej, optycznej, chemicznej, ręcznej lub innej, jakiejkolwiek części tej publikacji jest zabronione bez uprzedniej pisemnej zgody Edimax Technology Co. Ltd. Firma Edimax Technology Co. Ltd. nie zapewnia żadnych gwarancji, wyrażonych ani domniemanych, w odniesieniu do zawartości niniejszego dokumentu i w szczególności nie udziela żadnych gwarancji ani zapewnień przydatności do sprzedaży ani przydatności do określonych celów. Wszelkie oprogramowanie opisane w niniejszej instrukcji jest sprzedawane lub objęte licencją w takim stanie, w jakim jest. Jeśli oprogramowanie okaże się wadliwe po zakupie, nabywca (a nie ta firma, jej dystrybutor ani sprzedawca) ponosi wszelkie koszty wymaganych czynności serwisowych oraz napraw, a także odpowiada za wszelkie pośrednie i dodatkowe szkody wynikających z jakiejkolwiek wady oprogramowania. Edimax Technology Co. Ltd. zastrzega sobie prawo do poprawiania niniejszej publikacji oraz do wprowadzania do niej zmian od czasu do czasu bez obowiązku powiadamiania kogokolwiek o takich poprawkach lub zmianach. Zakupiony produkt oraz ekran konfiguracji mogą się nieznacznie różnić od przedstawionych w tej instrukcji. Aby uzyskać więcej informacji o tym produkcie, proszę skorzystać z podręcznika użytkownika na płycie CD ROM. Oprogramowanie i dane techniczne produktu podlegają zmianie bez uprzedzenia. Aby uzyskać aktualizacje, proszę odwiedzić naszą stronę Wszelkie nazwy marek i produktów wspomniane w tej instrukcji są znakami handlowymi i/lub zastrzeżonymi znakami handlowymi ich właścicieli. Kod Linux typu Open Source Niektóre produkty Edimax zawierają kody oprogramowania opracowane przez strony trzecie, które są objęte licencją GNU typu Powszechna Licencja Publiczna (GPL) lub Mniejsza Powszechna Licencja Publiczna (LGPL). Proszę odwiedzić stronę GNU ( aby uzyskać informacje na temat terminologii oraz warunków poszczególnych licencji. Kody oprogramowania GNU GPL oraz GNU LGPL stosowane w produktach Edimax są dystrybuowane bez żadnej gwarancji i są objęte prawami autorskimi ich autorów. Pliki oprogramowania sprzętowego dla tego produktu są dostępne na stronie "Download" (Pobierz) witryny Edimax 2

elektronicznej, mechanicznej, magnetycznej, optycznej, chemicznej, ręcznej lub innej, jakiejkolwiek części tej publikacji jest zabronione bez uprzedniej pisemnej zgody Edimax Technology Co. Ltd.

4 ( 3

5 INFORMACJE O PRODUKCIE Dziękujemy za zakup routera Edimax BR 6428nS! To urządzenie to wydajny router 300 Mbps odpowiedni dla użytkowników w małych biurach i domach. Dzięki temu routerowi wszystkie komputery i urządzenia sieciowe mogą korzystać jednocześnie z jednego szybkiego połączenia internetowego przez sieć kablową/xdsl. Dzięki programowi iq Setup można połączyć się z Internetem szybko i łatwo. Zawartość opakowania Przed rozpoczęciem korzystania z tego routera, sprawdź czy niczego nie brakuje w opakowaniu, a jeśli czegoś brakuje, skontaktuj się ze sprzedawcą w celu uzyskania wymaganych elementów zestawu. Router szerokopasmowy (1 szt.) Instrukcja szybkiej instalacji (1 szt.) Płyta CD zawierająca instrukcję szybkiej instalacji w wielu językach oraz podręcznik użytkownika (1 szt.) Zasilacz, prąd stały 5 V (1 szt.) Kabel Ethernet (1 szt.) Panel przedni Nazwa diody LED PWR WLAN Stan diody Opis Włączona Router włączony i poprawnie podłączony do zasilania Wyłączon Router nie jest zasilany lub nie jest podłączony a poprawnie do zasilania Włączona Sieć bezprzewodowa włączona (lub tryb WPS włączony) Wyłączon Sieć bezprzewodowa jest wyłączona a 4

Dzięki programowi iq Setup można połączyć się z Internetem szybko i łatwo.

6 WAN 1 4 (LAN) Miga Aktywność w sieci bezprzewodowej (przesyłanie danych) Włączona Router jest połączony z Internetem Wyłączon Router nie jest połączony z Internetem a Miga Aktywność w Internecie (przesyłanie danych) Włączona Port LAN jest podłączony Wyłączon Port LAN nie jest podłączony a Miga Aktywność w sieci lokalnej (LAN)(przesyłanie danych) Panel tylny Nazwa pozycji 1 4 (Porty LAN) Port WAN Gniazdo zasilania Przycisk WPS/resetowania Opis Służy do podłączenia komputera lub innych urządzeń w sieci Służy do podłączenia modemu kablowego/xdsl Służy do podłączania zasilacza dołączonego do zestawu Przywraca fabryczne ustawienia routera lub włącza funkcję WPS (naciśnij i przytrzymaj ten przycisk wciśnięty przez 20 sekund, aby przywrócić ustawienia fabryczne, lub przez 2 5 sekund, aby włączyć funkcję WPS) PIERWSZE KROKI Podłącz model xdsl lub modem kablowy do portu "WAN" (niebieski) routera a następnie podłącz komputera do jednego z portów "LAN" (żółte) routera. Następnie otwórz przeglądarkę internetową. Jeśli łączysz się z Internetem pierwszy raz, automatycznie wyświetli się następujący komunikat: 5

WAN Gniazdo zasilania Przycisk WPS/resetowania Opis Służy do podłączenia komputera lub innych urządzeń w sieci Służy do podłączenia modemu kablowego/xdsl Służy do podłączania zasilacza dołączonego do

7 Uwaga: Komputer lub iphone może również używać programu iq Setup z połączeniem bezprzewodowym. Sprawdź, czy uzyskałeś połączenia z poprawną siecią bezprzewodową. Domyślna nazwa sieci routera (SSID) to "Edimax". Dynamiczne IP Jeśli połączenie internetowe korzysta z dynamicznego przydzielania IP, wyświetli się następujący komunikat: Uwaga: Ze względów bezpieczeństwa, Edimax zaleca skonfigurowanie zabezpieczeń sieci bezprzewodowej. Po kliknięciu "Yes (recommended)" ((Tak (zalecane)), wyświetli się prośba o wpisanie nazwy sieci (SSID) i hasła (co najmniej 8 znaków). 6

Dynamiczne IP Jeśli połączenie internetowe korzysta z dynamicznego przydzielania IP, wyświetli się następujący komunikat: Uwaga: Ze względów

8 PPPoE Uwaga: Proszę zapamiętać hasło, ponieważ w przeciwnym wypadku korzystanie z połączenia bezprzewodowego będzie niemożliwe. Jeśli typ połączenia internetowego to PPPoE, wyświetli się następujący komunikat: Proszę wpisać nazwę użytkownika i hasło dostarczone przez dostawcę usług internetowych (we wpisywaniu nazw użytkowników i haseł wielkość liter ma znaczenie). Kliknij "Next" (Dalej), po czym wyświetli się następujący ekran: Uwaga: Ze względów bezpieczeństwa, Edimax zaleca skonfigurowanie zabezpieczeń sieci bezprzewodowej. Po kliknięciu "Setup wireless security (recommended)" ((Skonfiguruj zabezpieczenia sieci bezprzewodowej(zalecane)), wyświetli się prośba o wpisanie nazwy sieci (SSID) i hasła (co najmniej 8 znaków). 7

nazw użytkowników i haseł wielkość liter ma znaczenie).

9 Uwaga: Proszę zapamiętać hasło, ponieważ w przeciwnym wypadku korzystanie z połączenia bezprzewodowego będzie niemożliwe. Jeśli połączenie PPPoE nie działa, wyświetli się następujący komunikat: Kliknij "Try it again" (Spróbuj ponownie), aby asystent ponownie spróbował połączyć się z Internetem przy użyciu bieżących danych. Kliknij "Re enter" (Wprowadź ponownie), aby przejść do poprzedniej strony i wpisać nazwę użytkownika i hasło ponownie. Jeśli typ używanego połączenia internetowego nie został ujęty powyżej lub automatyczne wykrywanie nie zadziałało, wyświetli się następujący ekran. Wybierz używany typ połączenia i wpisz odpowiednie informacje. 8

Internetem przy użyciu bieżących danych. Kliknij "Re enter" (Wprowadź ponownie), aby przejść do poprzedniej strony i wpisać nazwę użytkownika i hasło ponownie.

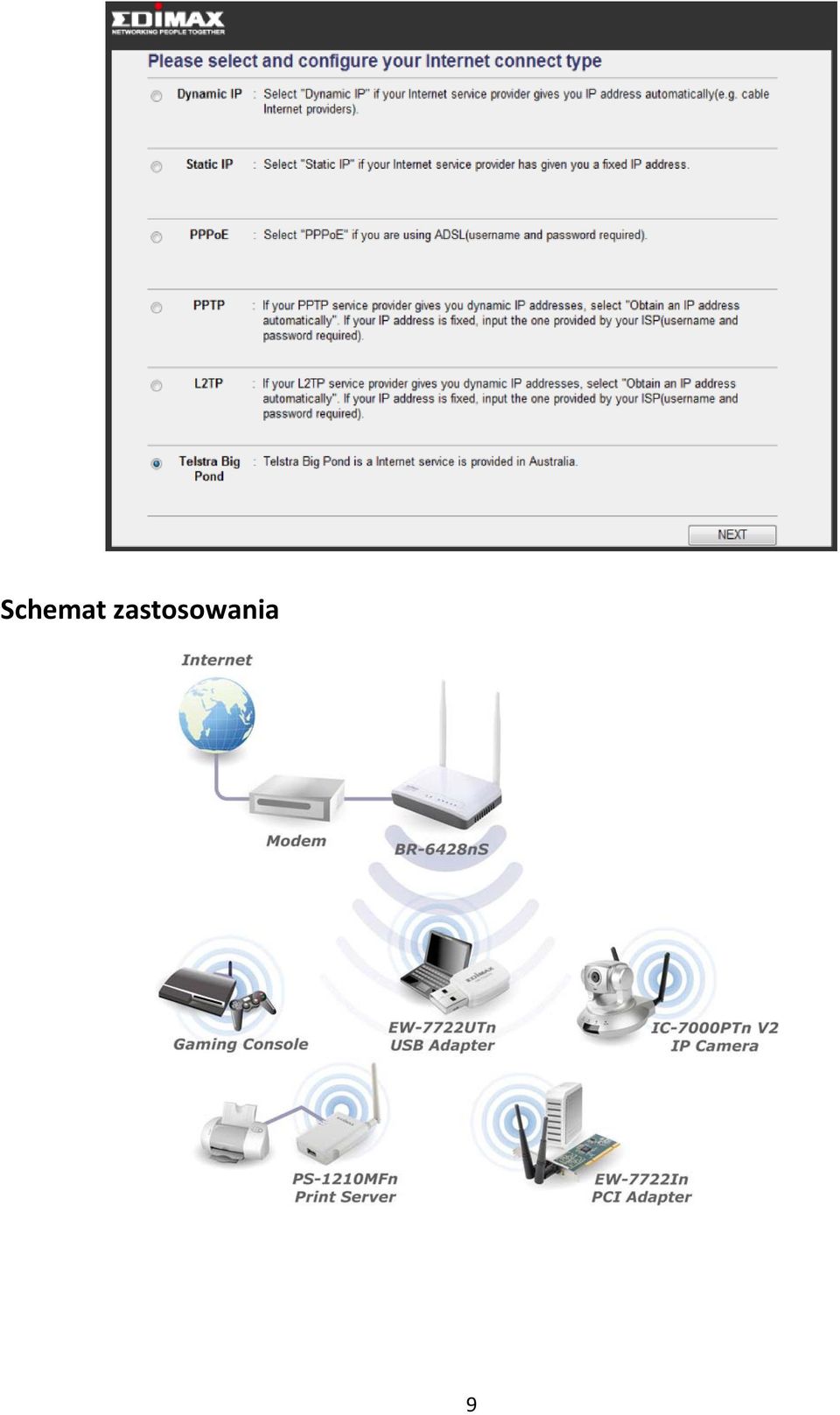

10 Schemat zastosowania 9
