1 Brama Wireless N do hotspotów Wersja 1.00 Wydanie 1, luty 2010 r. DOMYŚLNE LOGOWANIE Adres IP: Nazwa użytkownika: admin Hasło administratora: 1234 Skrócona instrukcja obsługi Copyright Wszelkie prawa zastrzeżone.

2 Spis treści Popis přístroje... 1 Wprowadzenie... 2 W niniejsza skróconej instrukcji obsługi wyjaśniono, jak:... 2 Połączenia sprzętowe... 3 Wskaźnik LED (światełka)... 4 Program konfiguracyjny... 5 Kreator konfiguracji... 6 Generowanie i drukowanie wyciągów z kont abonentów Instalacja sprzętu Montaż na ścianie... 13

.. 2 Połączenia sprzętowe... 3 Wskaźnik LED (światełka)... 4 Program konfiguracyjny.

3 Panele urządzenia 1

4 Wprowadzenie Urządzenie N4100 to kombinacja bezprzewodowego punktu dostępowego IEEE b/g/n, routera, 4-portowego przełącznika i bramy usługowej w jednej obudowie. Drukarka wyciągów pozwala łatwo generować konta abonentów i drukować wyciągi z kont. Abonent to klient, który dysponuje uwierzytelnionym dostępem do internetu za pośrednictwem bramy N4100. W tym przykładzie komputer jest podłączony do portu LAN urządzenia N4100 (a) w celu przeprowadzenia konfiguracji. Można również podłączyć serwer RADIUS do uwierzytelniania abonentów oraz drukarkę (b) do drukowania wyciągów. Urządzenie N4100 łączy się z modemem szerokopasmowym (b), który z kolei jest podłączony do internetu. Abonenci uzyskują bezprzewodowy dostęp do internetu za pośrednictwem urządzenia N4100. W niniejsza skróconej instrukcji obsługi wyjaśniono, jak: Wykonać połączenia sprzętowe w celu zainstalowania urządzenia. Uzyskać dostęp do programu konfiguracyjnego i użyć kreatora konfiguracji w celu skonfigurowania połączenia WAN, ustawień bezprzewodowych, usług poczty i uwierzytelniania oraz profilu rozliczeniowego. Kreator pozwala też skonfigurować sposób generowania kont i drukowania wyciągów oraz zmienić systemowe hasło i czas. Zawiesić urządzenie N4100 na ścianie. 2

W tym przykładzie komputer jest podłączony do portu LAN urządzenia N4100 (a) w celu przeprowadzenia konfiguracji.

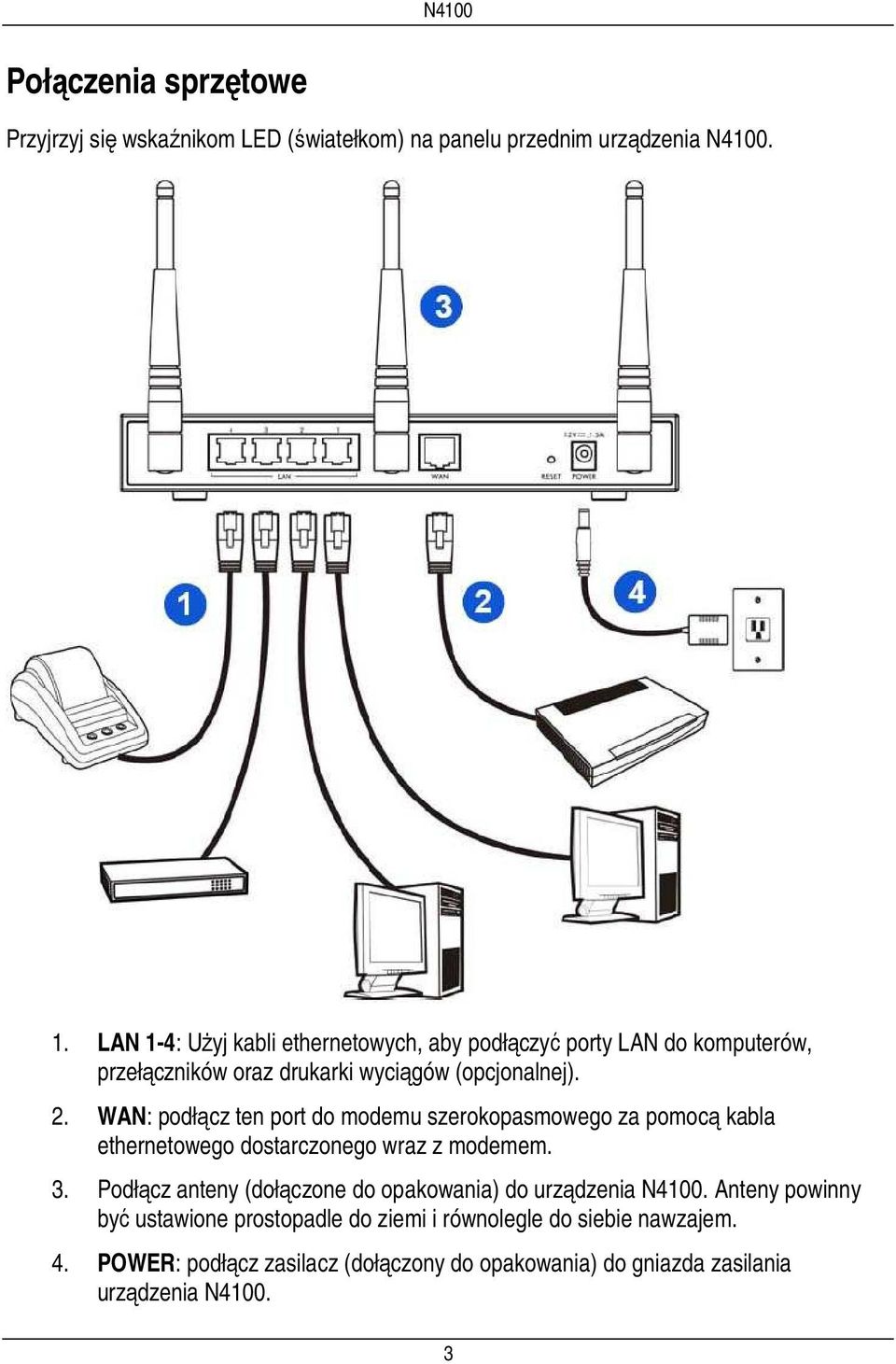

5 Połączenia sprzętowe Przyjrzyj się wskaźnikom LED (światełkom) na panelu przednim urządzenia N LAN 1-4: Użyj kabli ethernetowych, aby podłączyć porty LAN do komputerów, przełączników oraz drukarki wyciągów (opcjonalnej). 2. WAN: podłącz ten port do modemu szerokopasmowego za pomocą kabla ethernetowego dostarczonego wraz z modemem. 3. Podłącz anteny (dołączone do opakowania) do urządzenia N4100. Anteny powinny być ustawione prostopadle do ziemi i równolegle do siebie nawzajem. 4. POWER: podłącz zasilacz (dołączony do opakowania) do gniazda zasilania urządzenia N

WAN: podłącz ten port do modemu szerokopasmowego za pomocą kabla ethernetowego dostarczonego wraz z modemem. 3.

6 Wskaźnik LED (światełka) Przyjrzyj się wskaźnikom LED (światełkom) na panelu przednim urządzenia N4100. Wskaźnik PWR zapala się po włączeniu zasilania. Wskaźnik WAN lub LAN zapala się, jeśli odpowiedni port jest prawidłowo podłączony. Wskaźnik miga, kiedy urządzenie N4100 wysyła lub odbiera dane przez odpowiedni port. Wskaźnik WLAN zapala się na zielono, jeśli włączona jest bezprzewodowa sieć LAN. Wskaźnik miga, kiedy urządzenie N4100 wysyła lub odbiera dane przez bezprzewodową sieć LAN. Wskaźnik SYS zapala się, kiedy urządzenie N4100 jest gotowe do pracy. Jeśli nie świeci się żaden wskaźnik, sprawdź połączenia. Upewnij się, że zasilacz jest podłączony do urządzenia N4100 i do odpowiedniego źródła prądu oraz że źródło prądu jest włączone. Wyłącz urządzenie N4100, zaczekaj kilka sekund i włącz je ponownie. Jeśli wskaźniki LED nadal się nie zapalą, skontaktuj się ze sprzedawcą urządzenia. 4

Wskaźnik WLAN zapala się na zielono, jeśli włączona jest bezprzewodowa sieć LAN. Wskaźnik miga, kiedy urządzenie N4100 wysyła lub odbiera dane przez bezprzewodową sieć LAN.

7 Program konfiguracyjny W tej sekcji wyjaśniono, jak uzyskać dostęp do programu konfiguracyjnego i zalogować się w urządzeniu. 1. W komputerze podłączonym do urządzenia N4100 otwórz przeglądarkę internetową, taką jak Internet Explorer lub Firefox. 2. Wprowadź adres (domyślny adres IP urządzenia N4100) w pasku adresu przeglądarki. 3. Wprowadź admin jako domyślną nazwę użytkownika i 1234 jako hasło. Kliknij przycisk Login. Jeśli ekran logowania nie pojawi się, sprawdź, czy przeglądarka zezwala na wyświetlanie wyskakujących okien i czy włączona jest obsługa języków JavaScript i Java. Komputer powinien być ustawiony tak, aby automatycznie pobierał adres IP z serwera DHCP. Więcej informacji na ten temat znajdziesz w dodatkach do instrukcji użytkownika. 5

3. Wprowadź admin jako domyślną nazwę użytkownika i 1234 jako hasło. Kliknij przycisk Login.

8 Kreator konfiguracji N4100 Ekran kreatora konfiguracji (Setup Wizard) pojawia się automatycznie przy pierwszym logowaniu. 1. Wypełnij pola informacjami otrzymanymi od dostawcy usług internetowych. Zawartość ekranu zależy od wybranego typu kapsułkowania. Jeśli nie dysponujesz niektórymi informacjami, pozostaw domyślne ustawienia pól. Jeśli dostawca usług internetowych nie podał żadnych informacji dostępowych, wybierz opcję DHCP Client. Jeśli dostawca usług podał adres IP (oraz informacje o bramie i serwerach DNS), wybierz opcję Static IP Setting i wprowadź te dane. 6

Jeśli nie dysponujesz niektórymi informacjami, pozostaw domyślne ustawienia pól.

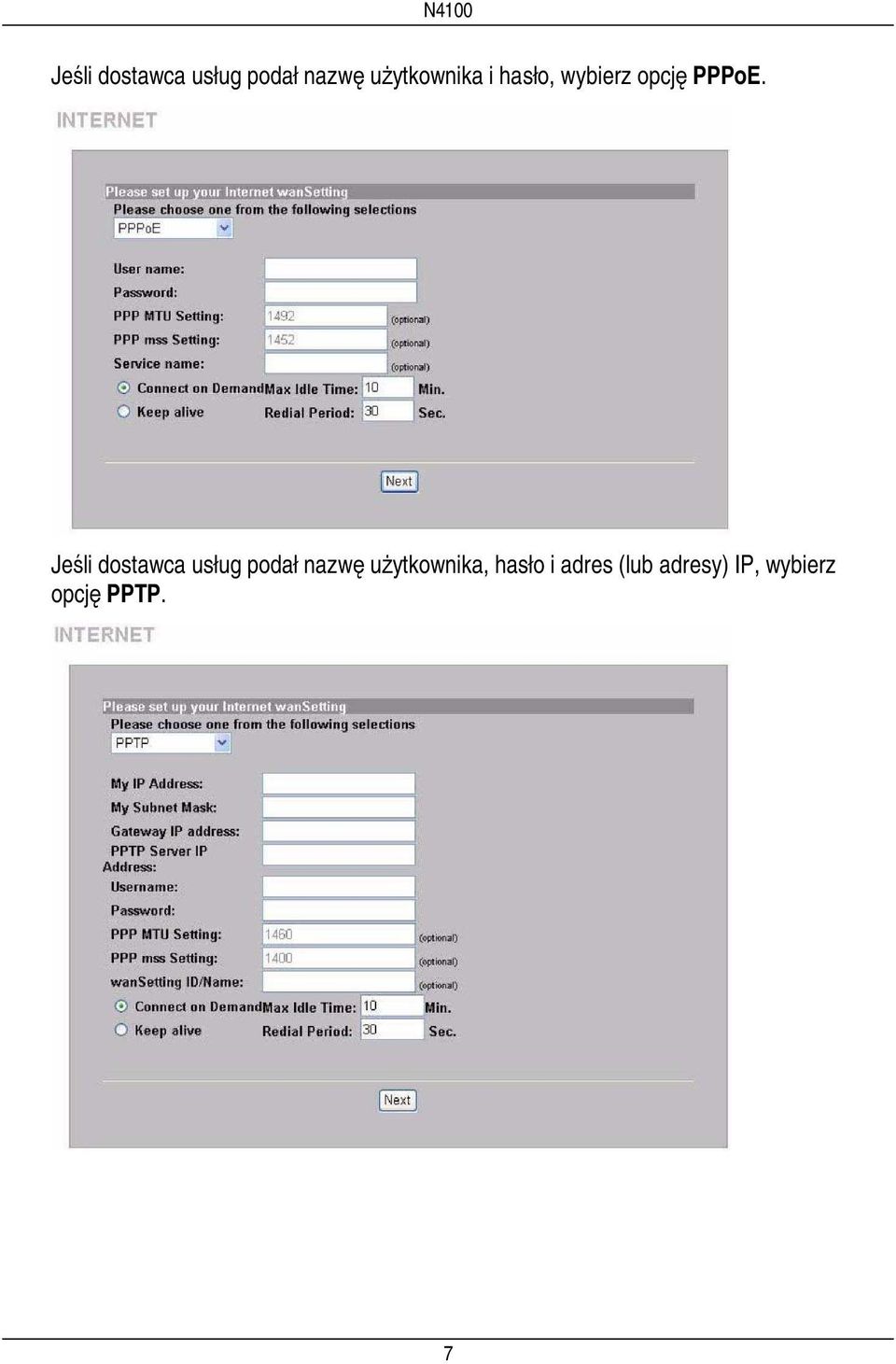

9 Jeśli dostawca usług podał nazwę użytkownika i hasło, wybierz opcję PPPoE. Jeśli dostawca usług podał nazwę użytkownika, hasło i adres (lub adresy) IP, wybierz opcję PPTP. 7

użytkownika, hasło i adres (lub adresy) IP,

10 2. Wprowadź unikatową nazwę (do 32 drukowalnych, 7-bitowych znaków ASCII) jako ESSID identyfikator urządzenia N4100 w bezprzewodowej sieci LAN. Wybierz kanał (zakres częstotliwości radiowych), który nie jest używany przez inne pobliskie urządzenia bezprzewodowe. Wybierz typ zabezpieczeń i wprowadź klucz szyfrowania danych. Jeśli ustawisz opcję Security na Disabled (zabezpieczenia wyłączone), dostęp do sieci bezprzewodowej będzie mógł uzyskać każdy, kto znajdzie się w jej zasięgu. Protokoły WPA i WPA2 zapewniają uwierzytelnianie użytkowników i szyfrowanie danych. Szyfrowanie WPA lub WPA2 jest mocniejsze niż WEP. Współdzielony klucz (Preshared key) to łańcuch znaków ASCII (łącznie ze spacjami i symbolami), w którym rozróżniana jest wielkość liter. Przejdź do ekranu zaawansowanych ustawień bezprzewodowych, jeśli chcesz używać WPA lub WPA2 w połączeniu z serwerem RADIUS (szczegółowe informacje na ten temat znajdziesz w instrukcji użytkownika). Protokół WEP zapewnia tylko szyfrowanie danych (bez uwierzytelniania użytkowników). 3. Możesz skonfigurować zapasowy serwer na wypadek, gdyby serwer abonenta nie był osiągalny z urządzenia N

Jeśli ustawisz opcję Security na Disabled (zabezpieczenia wyłączone), dostęp do sieci bezprzewodowej będzie mógł uzyskać każdy, kto znajdzie się w jej zasięgu.

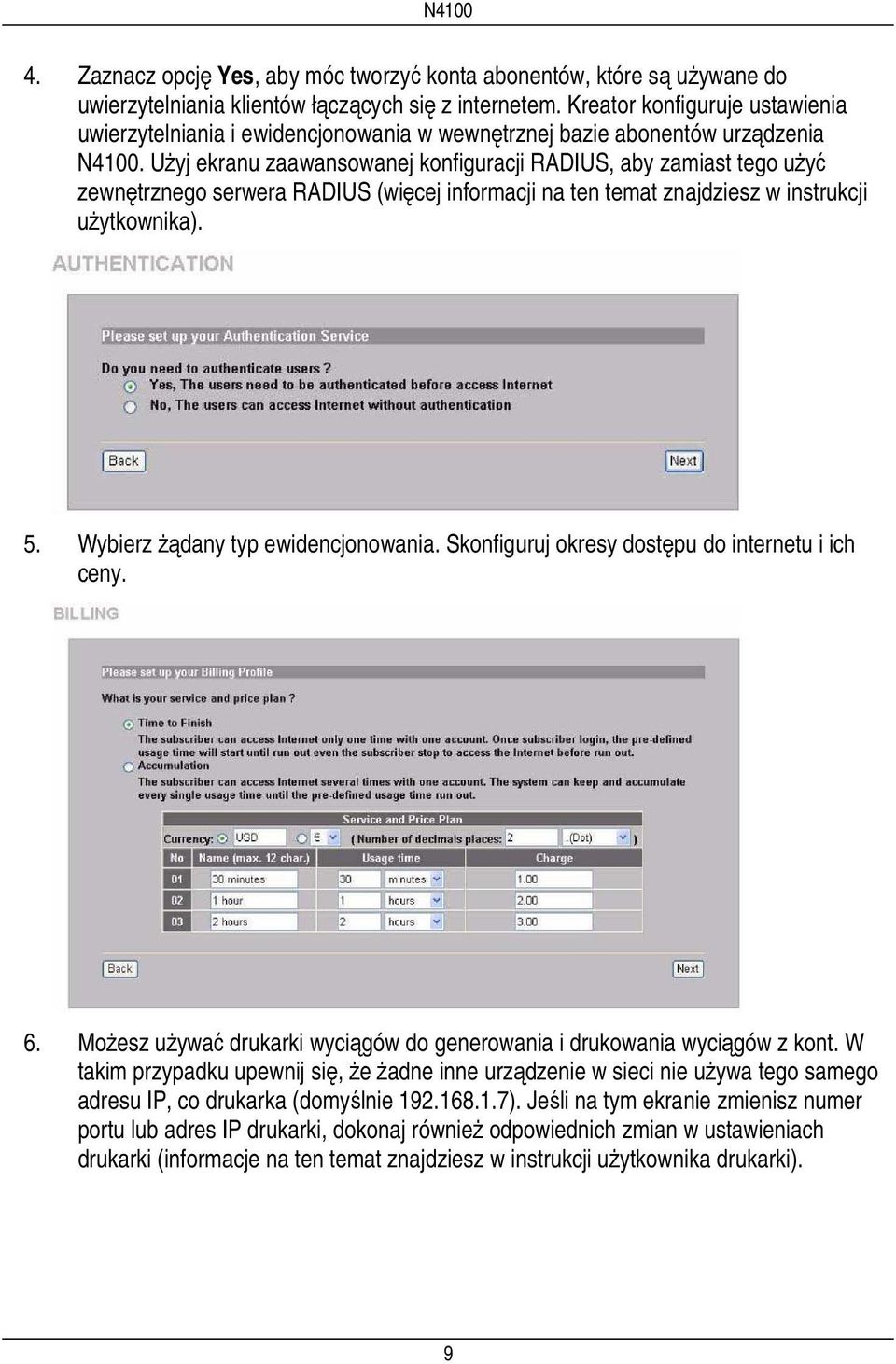

11 4. Zaznacz opcję Yes, aby móc tworzyć konta abonentów, które są używane do uwierzytelniania klientów łączących się z internetem. Kreator konfiguruje ustawienia uwierzytelniania i ewidencjonowania w wewnętrznej bazie abonentów urządzenia N4100. Użyj ekranu zaawansowanej konfiguracji RADIUS, aby zamiast tego użyć zewnętrznego serwera RADIUS (więcej informacji na ten temat znajdziesz w instrukcji użytkownika). 5. Wybierz żądany typ ewidencjonowania. Skonfiguruj okresy dostępu do internetu i ich ceny. 6. Możesz używać drukarki wyciągów do generowania i drukowania wyciągów z kont. W takim przypadku upewnij się, że żadne inne urządzenie w sieci nie używa tego samego adresu IP, co drukarka (domyślnie ). Jeśli na tym ekranie zmienisz numer portu lub adres IP drukarki, dokonaj również odpowiednich zmian w ustawieniach drukarki (informacje na ten temat znajdziesz w instrukcji użytkownika drukarki). 9

Użyj ekranu zaawansowanej konfiguracji RADIUS, aby zamiast tego użyć zewnętrznego serwera RADIUS (więcej informacji na ten temat znajdziesz w instrukcji użytkownika). 5.

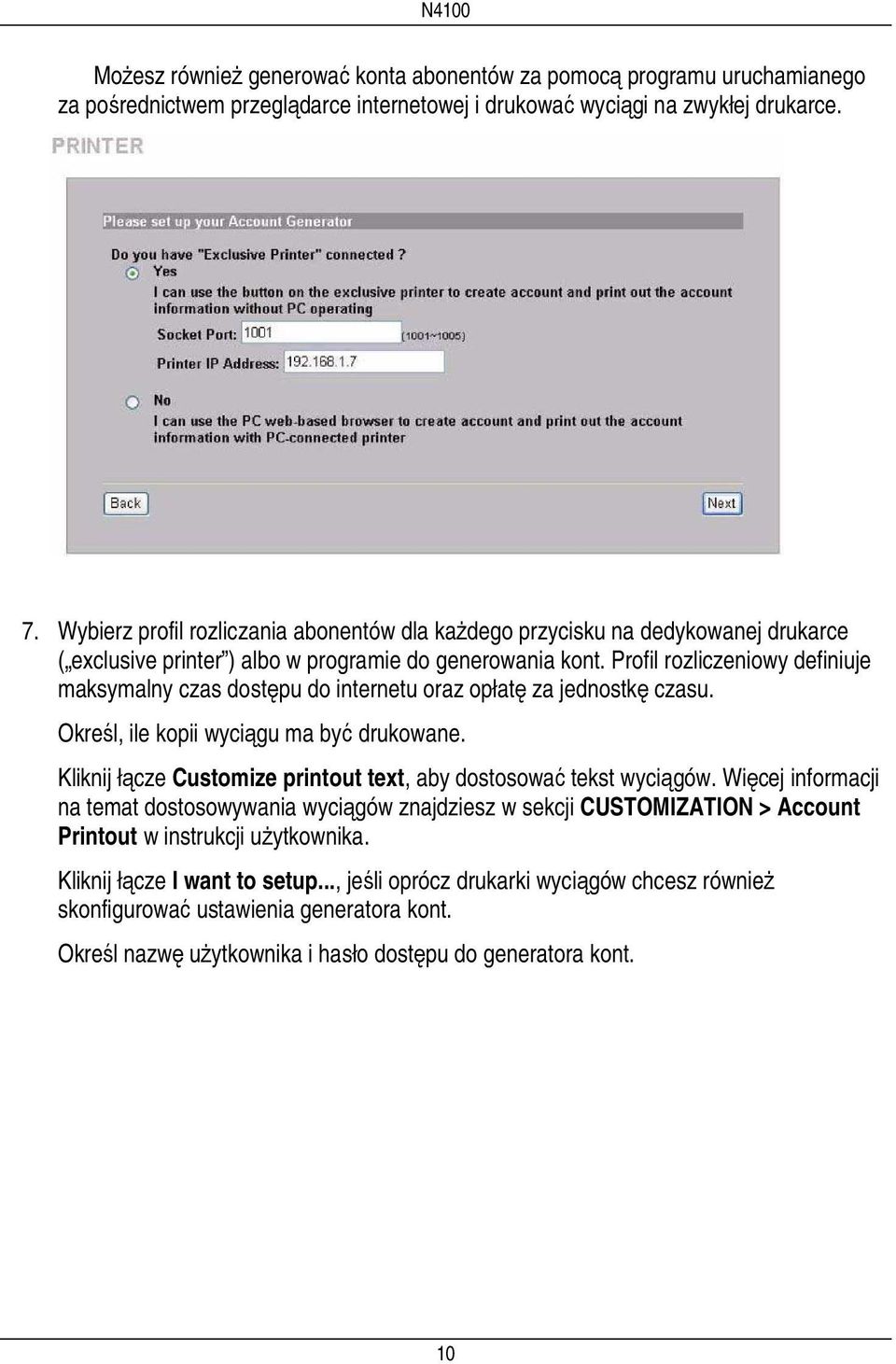

12 Możesz również generować konta abonentów za pomocą programu uruchamianego za pośrednictwem przeglądarce internetowej i drukować wyciągi na zwykłej drukarce. 7. Wybierz profil rozliczania abonentów dla każdego przycisku na dedykowanej drukarce ( exclusive printer ) albo w programie do generowania kont. Profil rozliczeniowy definiuje maksymalny czas dostępu do internetu oraz opłatę za jednostkę czasu. Określ, ile kopii wyciągu ma być drukowane. Kliknij łącze Customize printout text, aby dostosować tekst wyciągów. Więcej informacji na temat dostosowywania wyciągów znajdziesz w sekcji CUSTOMIZATION > Account Printout w instrukcji użytkownika. Kliknij łącze I want to setup..., jeśli oprócz drukarki wyciągów chcesz również skonfigurować ustawienia generatora kont. Określ nazwę użytkownika i hasło dostępu do generatora kont. 10

Profil rozliczeniowy definiuje maksymalny czas dostępu do internetu oraz opłatę za jednostkę czasu. Określ, ile kopii wyciągu ma być drukowane.

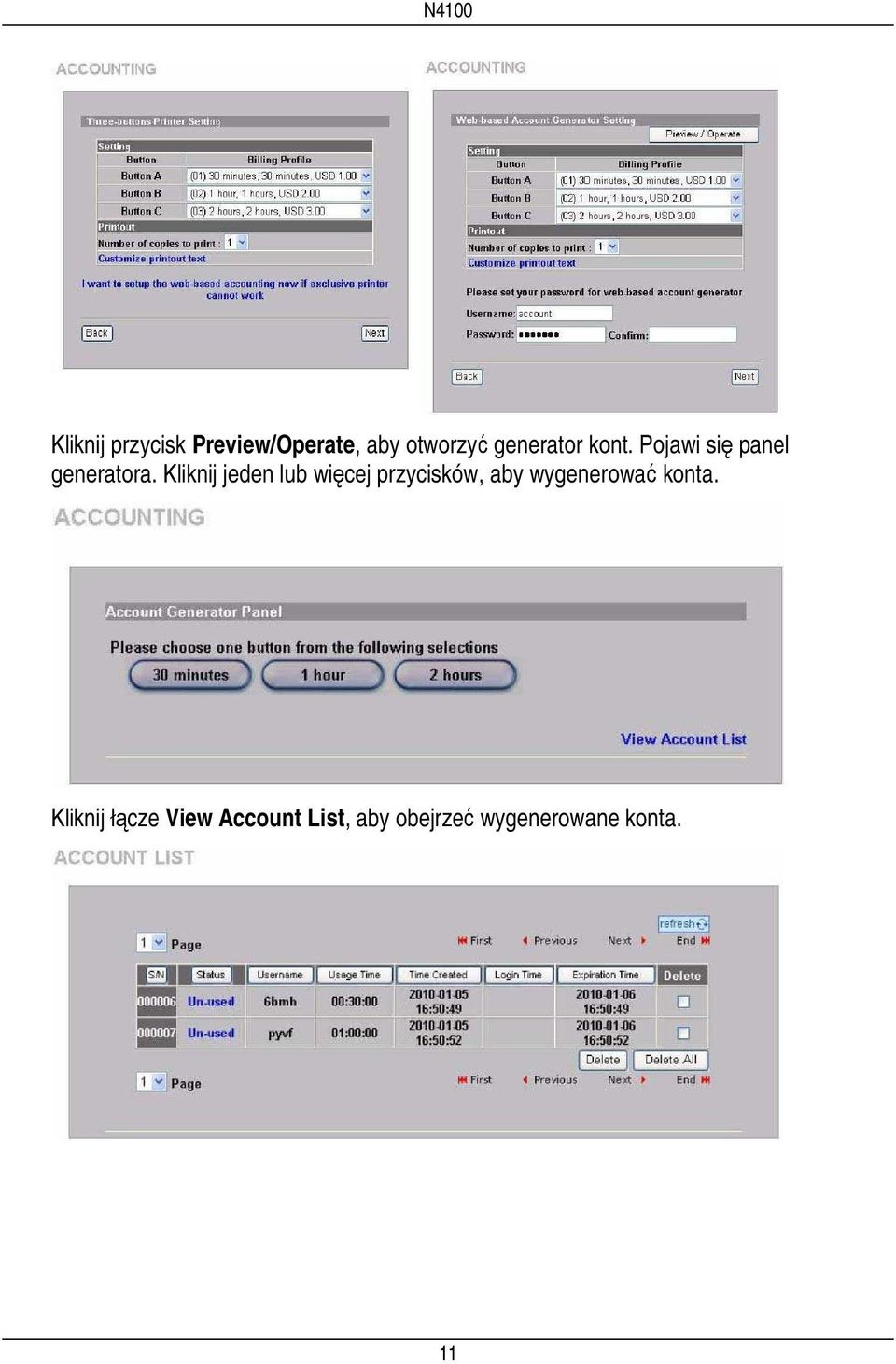

13 Kliknij przycisk Preview/Operate, aby otworzyć generator kont. Pojawi się panel generatora. Kliknij jeden lub więcej przycisków, aby wygenerować konta. Kliknij łącze View Account List, aby obejrzeć wygenerowane konta. 11

Kliknij jeden lub więcej przycisków, aby wygenerować

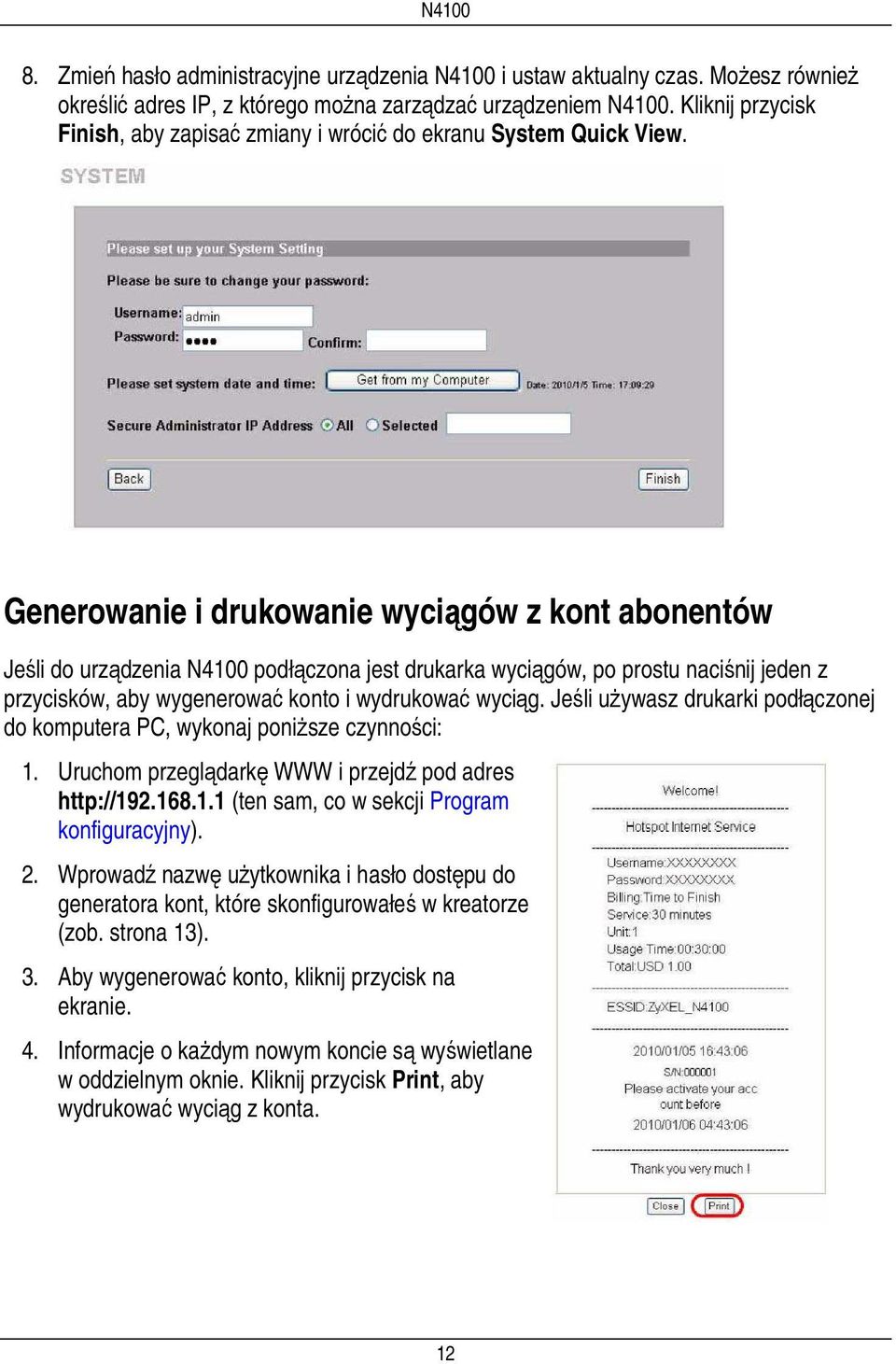

14 8. Zmień hasło administracyjne urządzenia N4100 i ustaw aktualny czas. Możesz również określić adres IP, z którego można zarządzać urządzeniem N4100. Kliknij przycisk Finish, aby zapisać zmiany i wrócić do ekranu System Quick View. Generowanie i drukowanie wyciągów z kont abonentów Jeśli do urządzenia N4100 podłączona jest drukarka wyciągów, po prostu naciśnij jeden z przycisków, aby wygenerować konto i wydrukować wyciąg. Jeśli używasz drukarki podłączonej do komputera PC, wykonaj poniższe czynności: 1. Uruchom przeglądarkę WWW i przejdź pod adres (ten sam, co w sekcji Program konfiguracyjny). 2. Wprowadź nazwę użytkownika i hasło dostępu do generatora kont, które skonfigurowałeś w kreatorze (zob. strona 13). 3. Aby wygenerować konto, kliknij przycisk na ekranie. 4. Informacje o każdym nowym koncie są wyświetlane w oddzielnym oknie. Kliknij przycisk Print, aby wydrukować wyciąg z konta. 12

Generowanie i drukowanie wyciągów z kont abonentów Jeśli do urządzenia N4100 podłączona jest drukarka wyciągów, po prostu naciśnij jeden z przycisków, aby wygenerować konto i wydrukować wyciąg.

15 Instalacja sprzętu Ogólnie rzecz biorąc, najlepszą lokalizacją dla punktu dostępowego jest punkt w środku obszaru, który ma być objęty zasięgiem sieci bezprzewodowej. Aby uzyskać najlepsze rezultaty, zamontuj urządzenie N4100 wysoko w niezasłoniętym miejscu. Nie zasłaniaj otworów wentylacyjnych. Montaż na ścianie 1. Wkręć w ścianę dwie śruby (dołączone do opakowania) w odległości 80 mm. Nie wkręcaj śrub do końca, lecz pozostaw niewielki odstęp między łbem śruby a ścianą. 2. Upewnij się, że śruby mocno tkwią w ścianie i są na tyle wytrzymałe, że utrzymają ciężar urządzenia N4100 oraz podłączonych do niego kabli. 3. Zawieś urządzenie N4100 na śrubach. 13

Montaż na ścianie 1. Wkręć w ścianę dwie śruby (dołączone do opakowania) w odległości 80 mm.

16 Oglądanie certyfikatów produktu 1. Przejść pod adres 2. Na stronie głównej firmy ZyXEL wybrać z listy rozwijanej swój produkt, aby przejść do poświęconej mu strony. 3. Na stronie produktu wybrać żądany certyfikat ZyXEL Communications zapewniła, że powyższy produkt jest zgodny z normami CE. W celu uzyskania dodatkowych informacji przejdź do rozdziału: Oglądanie certyfikatów produktu. 14
