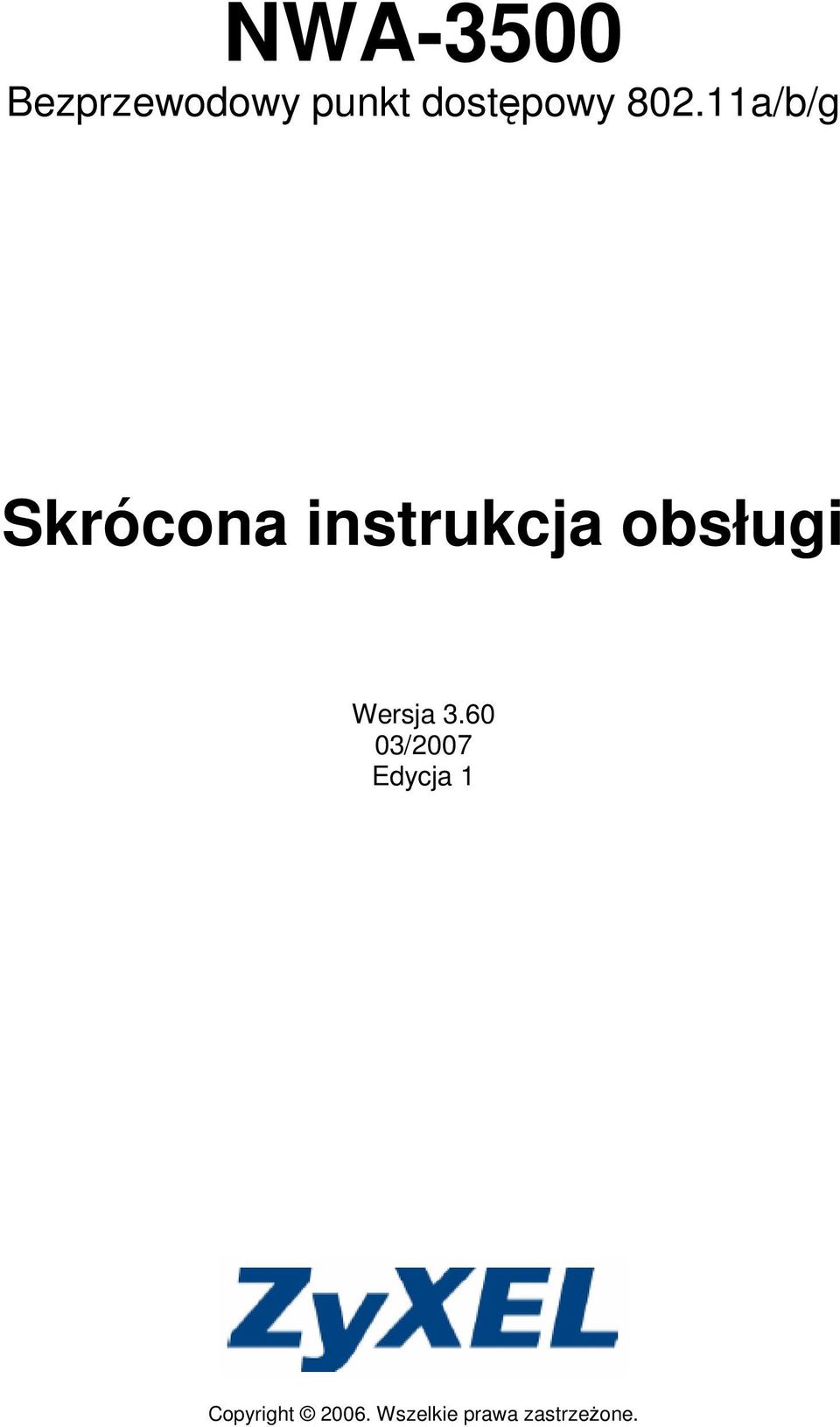

1 NWA-3500 Bezprzewodowy punkt dostępowy a/b/g Skrócona instrukcja obsługi Wersja /2007 Edycja 1 Copyright Wszelkie prawa zastrzeżone.

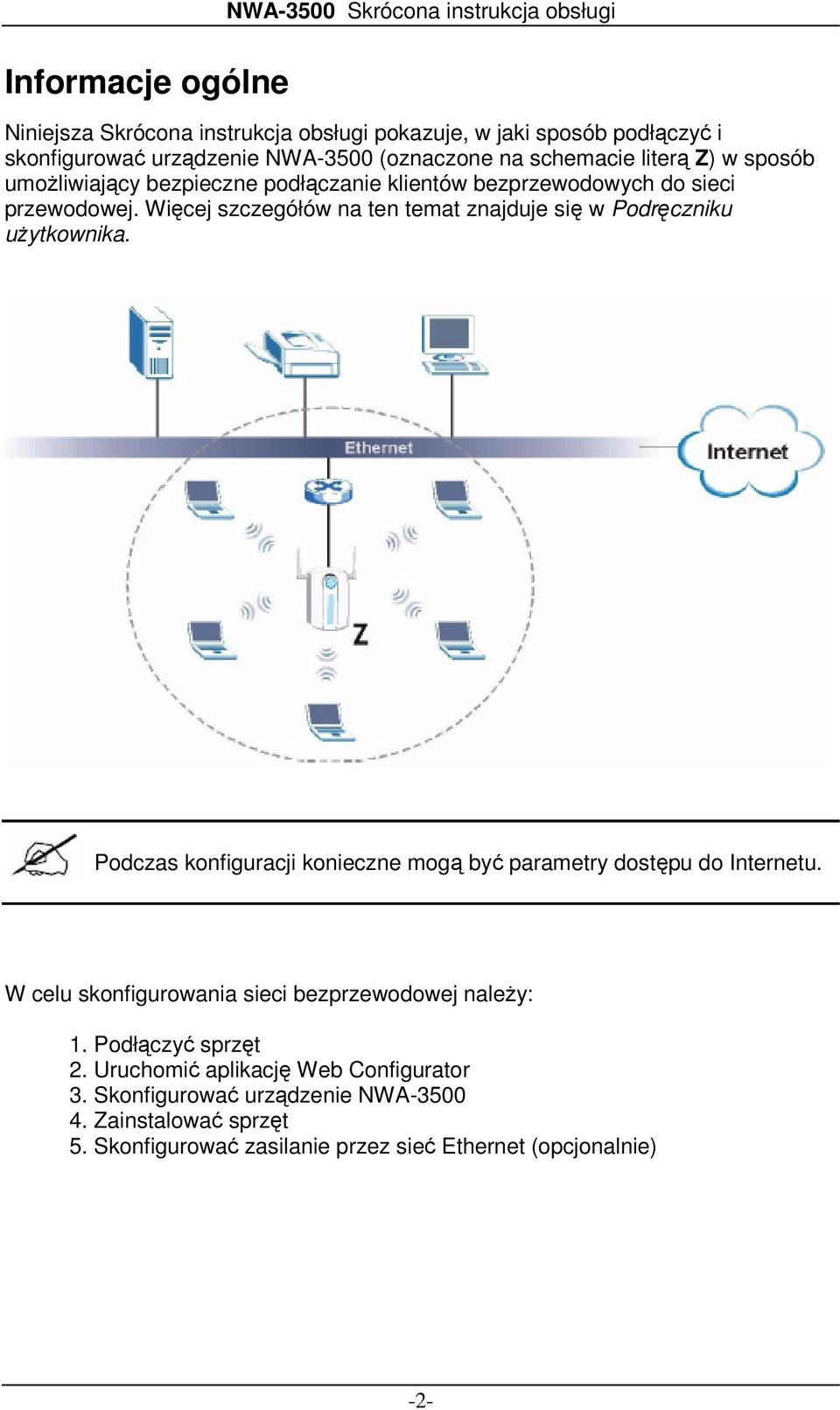

2 Informacje ogólne NWA-3500 Skrócona instrukcja obsługi Niniejsza Skrócona instrukcja obsługi pokazuje, w jaki sposób podłączyć i skonfigurować urządzenie NWA-3500 (oznaczone na schemacie literą Z) w sposób umożliwiający bezpieczne podłączanie klientów bezprzewodowych do sieci przewodowej. Więcej szczegółów na ten temat znajduje się w Podręczniku użytkownika. Podczas konfiguracji konieczne mogą być parametry dostępu do Internetu. W celu skonfigurowania sieci bezprzewodowej należy: 1. Podłączyć sprzęt 2. Uruchomić aplikację Web Configurator 3. Skonfigurować urządzenie NWA Zainstalować sprzęt 5. Skonfigurować zasilanie przez sieć Ethernet (opcjonalnie) -2-

3 1 Podłączanie sprzętu NWA-3500 Skrócona instrukcja obsługi 1. W celu przeprowadzenia konfiguracji wstępnej, podłącz port ETHERNET do komputera posługując się przewodem Ethernet. 2. Podłącz gniazdo zasilania POWER 12VDC do źródła prądu, posługując się wyłącznie zasilaczem znajdującym się w zestawie. Po zakończeniu konfiguracji wstępnej należy podłączyć port ETHERNET w urządzeniu NWA-3500 do gniazdka Ethernet z dostępem do sieci. 1.1 DIODY LED Podczas uruchamiania urządzenia diody WDS/SYS migają na czerwono. Gdy urządzenie osiągnie stan gotowości, włącza się dioda ZyAIR i miga podczas transmisji danych. -3-

4 Jeżeli port ETHERNET jest prawidłowo podłączony, włącza się znajdująca się przy nim dioda, która również miga w czasie transmisji danych. Jeżeli połączenie ETHERNET odbywa się z prędkością 10Mb/s, włącza się zielona dioda LED, natomiast jeżeli połączenie realizowane jest z prędkością 100Mb/s, wówczas włącza żółta dioda LED.? Jeżeli dioda ZyAIR nie włącza się, należy sprawdzić, czy używany jest prawidłowy zasilacz oraz czy jest on podłączony do właściwego źródła zasilania. Należy odłączyć zasilacz i podłączyć go ponownie. Jeśli błąd się powtarza, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą. Jeżeli nie włącza się żadna dioda ETHERNET, należy sprawdzić połączenie kablowe z portem ETHERNET w urządzeniu NWA Należy również sprawdzić, czy karta sieciowa w komputerze działa poprawnie. 2 Dostęp do aplikacji Web Configurator Użyj przeglądarek Internet Explorer 6.0 lub Netscape Navigator 7.0 (albo nowszych wersji) z włączoną obsługą JavaScript i wyłączoną blokadą okienek wyskakujących. 2.1 Konfiguracja adresu IP komputera Zanotuj aktualne ustawienia IP swojego komputera przed ich zmianą. Najpierw skonfiguruj komputer w taki sposób, aby korzystał ze statycznego adresu IP z przedziału , z maską podsieci Dzięki temu komputer będzie mógł się komunikować z urządzeniem NWA Informacje na temat ustawiania adresu IP w komputerze można znaleźć w Podręczniku użytkownika. -4-

5 2.2 Logowanie się do aplikacji Web Configurator Choć możliwe jest bezprzewodowe połączenie z NWA-3500, to jednak na potrzeby konfiguracji początkowej zaleca się podłączenie komputera do portu ETHERNET urządzenia. 1 Uruchom przeglądarkę. Wpisz adres (domyślny adres IP urządzenia NWA-3500).? Jeżeli nie możesz połączyć się z aplikacją Web Configurator, sprawdzić, czy adres IP oraz maski podsieci urządzenia NWA-3500 oraz komputera są w tym samym przedziale adresów IP (zob. rozdział 2.1). 2 Kliknij Login (domyślne hasło 1234 jest już wpisane). 3 Zmień hasło logowania, wprowadzając nowe i klikając Apply. Zanotuj nowe hasło i przechowuj je w bezpiecznym miejscu. -5-

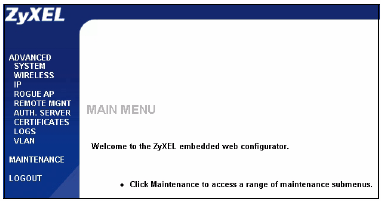

6 ? Jeżeli zmienisz hasło, a następnie je zapomnisz, konieczny będzie restart urządzenia NWA Sposób użycia przycisku RESET został opisany w Podręczniku użytkownika. 4 Kliknij Apply, żeby dla większego bezpieczeństwa zastąpić domyślny certyfikat fabryczny; możesz również kliknąć Ignore, jeżeli nie chcesz zmieniać certyfikatu w tym momencie. 5 Pojawi się ekran menu głównego. -6-

7 3 Konfiguracja urządzenia NWA Konfiguracja ustawień systemowych 1 Kliknij SYSTEM na panelu nawigacyjnym. 2 Pojawi się ekran SYSTEM > General Pole System Name służy identyfikacji Twojego urządzenia NWA-3500 w sieci. Należy wybrać charakterystyczną nazwę lub zostawić wartość domyślną tego pola. Domain Name: wprowadź w tym polu nazwę domeny, jeżeli wymaga jej do uwierzytelnienia Twój dostawca usług internetowych. W przeciwnym razie możesz zostawić to pole puste lub ustawić jego wartość zgodnie z tym, co wyświetliło się automatycznie. DNS Server(s): jeżeli Twój dostawca usług internetowych przekazał Ci konkretne ustawienia DNS, należy wybrać w tym miejscu opcję User-Defined i wprowadzić podane parametry. W przeciwnym wypadku należy pozostawić wartości domyślne tych pól. 3 Kliknij Apply. -7-

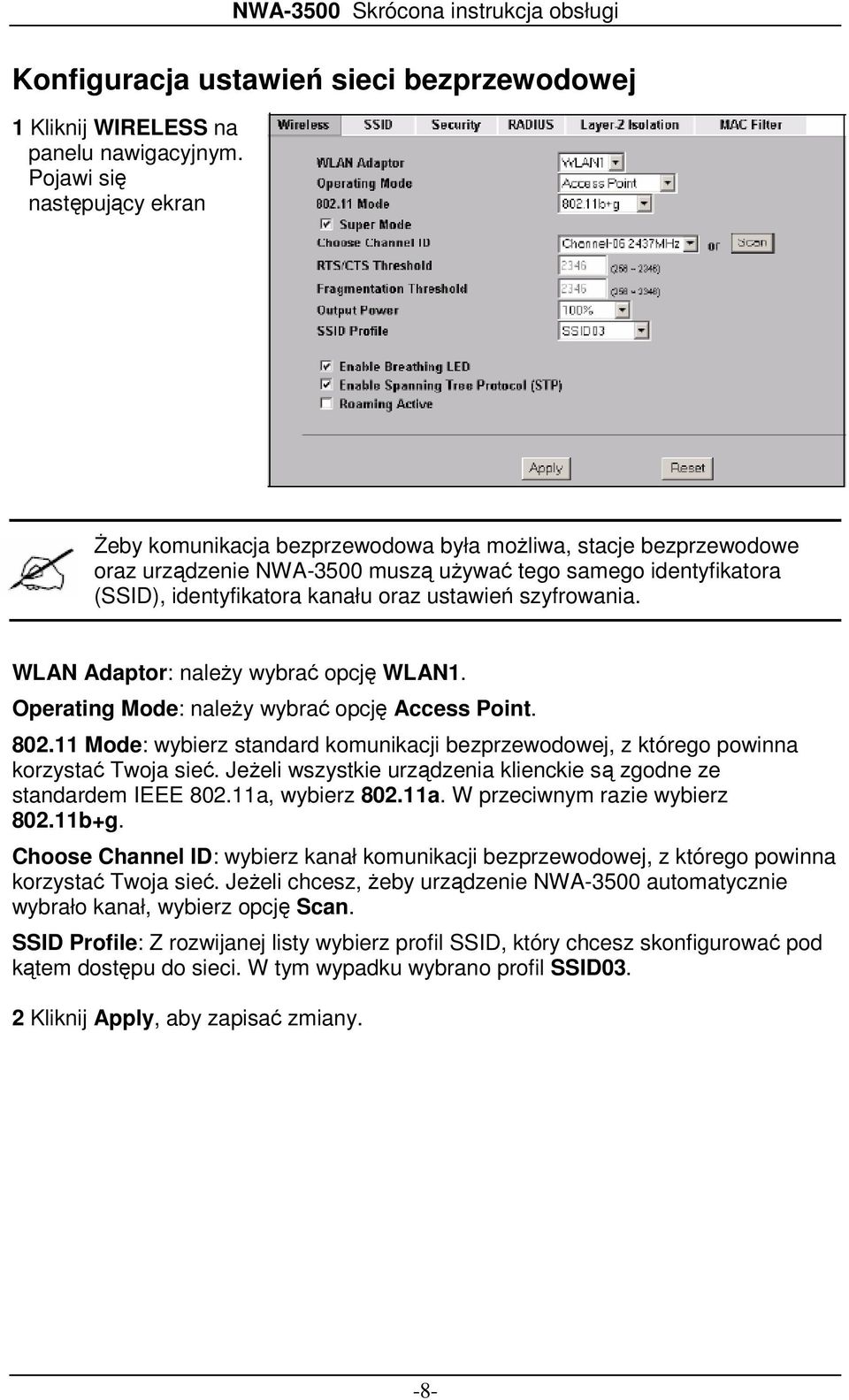

8 Konfiguracja ustawień sieci bezprzewodowej 1 Kliknij WIRELESS na panelu nawigacyjnym. Pojawi się następujący ekran Żeby komunikacja bezprzewodowa była możliwa, stacje bezprzewodowe oraz urządzenie NWA-3500 muszą używać tego samego identyfikatora (SSID), identyfikatora kanału oraz ustawień szyfrowania. WLAN Adaptor: należy wybrać opcję WLAN1. Operating Mode: należy wybrać opcję Access Point Mode: wybierz standard komunikacji bezprzewodowej, z którego powinna korzystać Twoja sieć. Jeżeli wszystkie urządzenia klienckie są zgodne ze standardem IEEE a, wybierz a. W przeciwnym razie wybierz b+g. Choose Channel ID: wybierz kanał komunikacji bezprzewodowej, z którego powinna korzystać Twoja sieć. Jeżeli chcesz, żeby urządzenie NWA-3500 automatycznie wybrało kanał, wybierz opcję Scan. SSID Profile: Z rozwijanej listy wybierz profil SSID, który chcesz skonfigurować pod kątem dostępu do sieci. W tym wypadku wybrano profil SSID03. 2 Kliknij Apply, aby zapisać zmiany. -8-

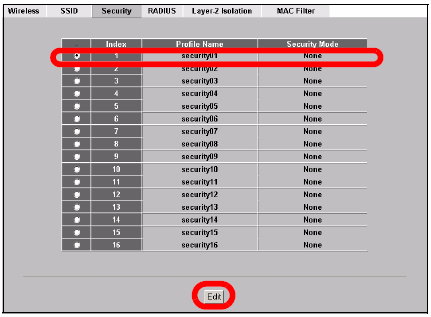

9 3 Kliknij zakładkę SSID. Pojawi się następujący ekran Sprawdź, czy wybrane są domyślne ustawienia profilu SSID03. Domyślny identyfikator sieci (SSID) to ZyXEL03, zaś domyślne ustawienia bezpieczeństwa (opcja Security) to Security01. Opcje Layer 2 Isolation oraz Mac Filter są domyślnie wyłączone (Disable). Jeżeli chcesz zmienić ustawienia profilu SSID, wybierz profil SSID03 i kliknij Edit. 4 Kliknij zakładkę Security. Sprawdź, czy wybrana jest opcja Security01 i kliknij Edit. Jeżeli nie skonfigurujesz zabezpieczeń bezprzewodowych, wówczas każdy będzie mógł podłączyć się do Twojej sieci. -9-

10 5 W tym miejscu można wprowadzić ustawienia zabezpieczeń sieci bezprzewodowej. Pola do wypełnienia będą się różnić w zależności od rodzaju zabezpieczeń określonych w polu Security Mode. Wybierz opcję None, jeżeli nie chcesz korzystać z zabezpieczeń bezprzewodowych. W niniejszym przykładzie zastosowano tryb zabezpieczeń WPA2-PSK, w którym wszystkie bezprzewodowe urządzenia klienckie musza korzystać z tego samego, wstępnie współdzielonego klucza, żeby dołączyć do sieci. Należy sprawdzić, czy wszystkie klienckie urządzenia bezprzewodowe obsługują taki typ zabezpieczeń, jaki ustawiłeś. Gdy skończysz, wciśnij Apply.? Jeżeli urządzenia klienckie nie mogą komunikować się bezprzewodowo z siecią, sprawdź, czy używają takich samych ustawień zabezpieczeń bezprzewodowych, jak urządzenie NWA

11 3.2 Konfiguracja ustawień IP 1 Adres IP urządzenia NWA-3500 musi należeć do tej samej podsieci, co Twoja sieć. Kliknij IP na panelu nawigacyjnym. Wybierz opcję Get automatically from DHCP, jeżeli chcesz, żeby urządzenie pobrało adres IP automatycznie z serwera DHCP działającego w sieci. Jeżeli chcesz użyć konkretnego adresu IP, wybierz opcję Use fixed IP address i wprowadź wybrany adres, łącznie z maską podsieci i adresem IP bramy. Kliknij Apply. Od tej pory urządzenie NWA-3500 korzystać będzie z nowego adresu IP i nie będzie możliwe podłączenie się do niego korzystając z domyślnego adresu IP. Jeśli adres IP urządzenia NWA-3500 zostanie zmieniony, trzeba użyć nowego adresu IP, by ponownie uzyskać dostęp do kreatora konfiguracji. W przypadku wybrania opcji Get automatically from DHCP, należy sprawdzić serwer DHCP, żeby określić adres IP przypisany urządzeniu NWA Więcej informacji na ten temat znaleźć można w dokumentacji serwera DHCP. 2 Jeżeli zmieniłeś adres IP komputera zgodnie z opisem w rozdziale 2.1, należy teraz przywrócić wcześniejsze ustawienia. 3 Zmień ustawienia bezprzewodowe w urządzeniu klienckim, aby odpowiadały parametrom wprowadzonym podczas konfiguracji NWA Należy w tym celu zapoznać się z dokumentacją swojej bezprzewodowej karty sieciowej. Urządzenie NWA-3500 jest już gotowe do podłączenia do przełącznika lub routera. Czynność tę można przeprowadzić teraz lub po podłączeniu anten i zamontowaniu NWA-3500.? Jeżeli urządzenie NWA-3500 nie może komunikować się z siecią, należy sprawdzić, czy przypisany urządzeniu adres IP należy do tej samej podsieci, co przełącznik / router. -11-

12 4 Instalacja sprzętu 4.1 Podłączanie anten NWA-3500 Skrócona instrukcja obsługi Anteny należy przykręcić zgodnie z ruchem wskazówek zegara do złącz antenowych, znajdujących się po bokach NWA Anteny powinny być ustawione prostopadle do podłoża i równolegle do siebie. Należy sprawdzić, czy anteny są solidnie przykręcone do złącz antenowych. 4.2 Montaż sprzętu Ogólnie rzecz biorąc, najlepszym miejscem dla punktu dostępowego jest środek obszaru, który powinien być objęty zasięgiem. W celu uzyskania lepszych parametrów, należy zamontować urządzenie w wysoko położonym punkcie obszaru wolnego od przeszkód. Instalacja na ścianie Postępuj zgodnie z poniższymi krokami, by zainstalować NWA-3500 na ścianie. 1 Wkręć dwie śruby (nie są dołączone) w ścianę w odległości 800 mm od siebie (zob. rys. w kroku 3). Użyj śrub z łebkiem o przekroju 6mm ~ 8mm. Nie wkręcaj śrub w ścianę aż do samego końca; zostaw niewielką szczelinę między główką śruby a ścianą. Szczelina musi być wystarczająco duża, by główka śruby mogła się wsunąć w prowadnice na urządzeniu, a przewody mogły zmieścić się z tyłu. Należy upewnić się, że śruby są solidnie umieszczone w ścianie i wystarczająco mocne, by utrzymać wagę urządzenia NWA-3500 razem z przewodami połączeniowymi. 2 Dopasuj kable. -12-

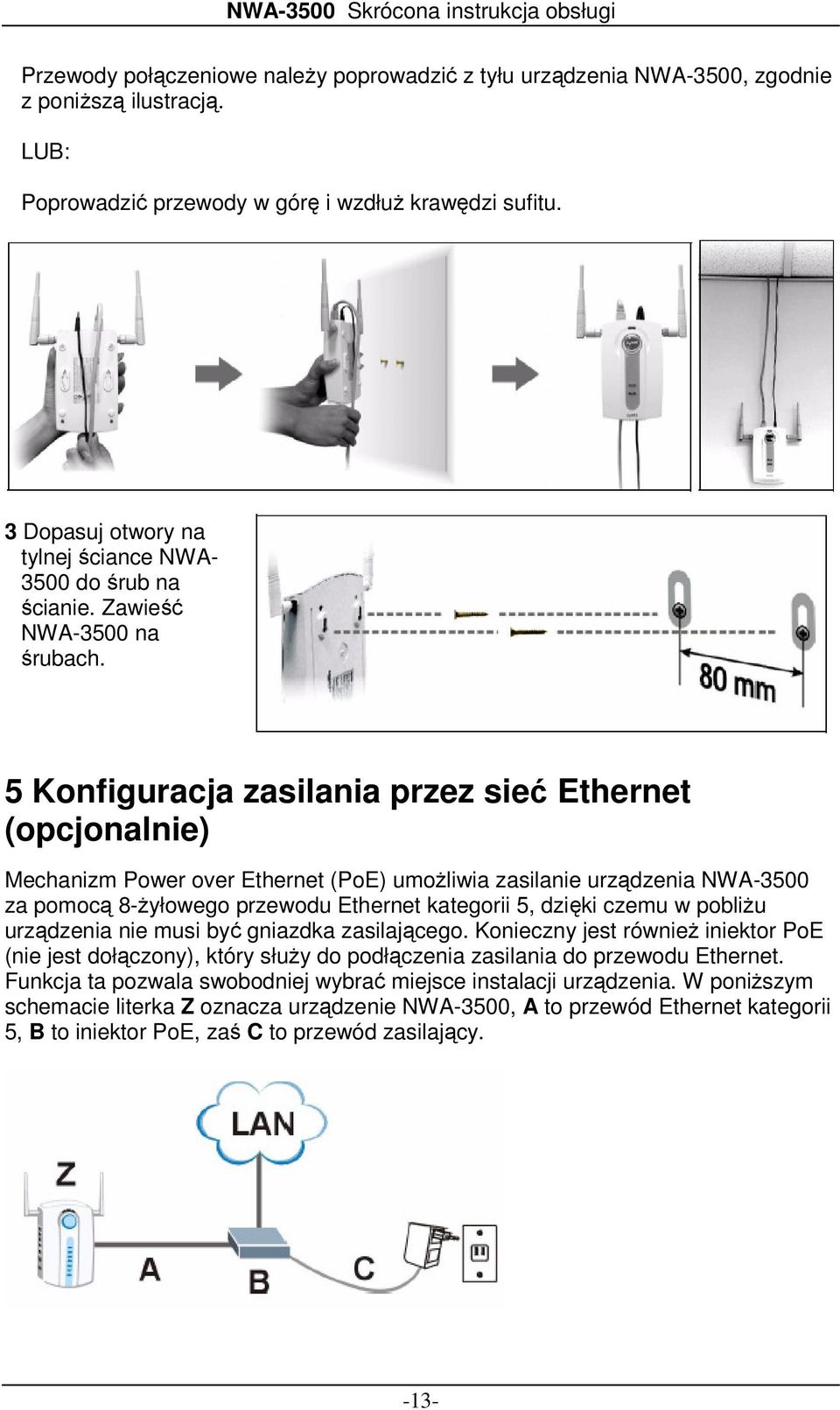

13 Przewody połączeniowe należy poprowadzić z tyłu urządzenia NWA-3500, zgodnie z poniższą ilustracją. LUB: Poprowadzić przewody w górę i wzdłuż krawędzi sufitu. 3 Dopasuj otwory na tylnej ściance NWA do śrub na ścianie. Zawieść NWA-3500 na śrubach. 5 Konfiguracja zasilania przez sieć Ethernet (opcjonalnie) Mechanizm Power over Ethernet (PoE) umożliwia zasilanie urządzenia NWA-3500 za pomocą 8-żyłowego przewodu Ethernet kategorii 5, dzięki czemu w pobliżu urządzenia nie musi być gniazdka zasilającego. Konieczny jest również iniektor PoE (nie jest dołączony), który służy do podłączenia zasilania do przewodu Ethernet. Funkcja ta pozwala swobodniej wybrać miejsce instalacji urządzenia. W poniższym schemacie literka Z oznacza urządzenie NWA-3500, A to przewód Ethernet kategorii 5, B to iniektor PoE, zaś C to przewód zasilający. -13-

14 Urządzenie NWA-3500 można podłączyć do zasilania PoE przez port ETHERNET ORAZ do źródła zasilania przez złącze POWER 12VDC. W takim wypadku nie należy odłączać portu ETHERNET przed odłączeniem portu POWER 12VDC. Spowoduje to restart urządzenia NWA Oglądanie certyfikatów produktu 1 Przejdź pod adres 2 Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego produktu. 3 Kliknij żądany certyfikat, aby go obejrzeć. -14-
