1 Wireless Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia Przedni panel Tylni panel Zawartość opakowania Podłączenie urządzenia Konfiguracja połączenia sieciowego Konfiguracja urządzenia poprzez 6. Instrukcja obsługi Specyfikacja...9 Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia. Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 0

..9 Nowości, dane techniczne http://www.asmax.pl Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia.

2 1. Wskaźniki i złącza urządzenia 1.1 Przedni panel Na przednim panelu znajdują się diody LED sygnalizujące status operacji wykonywanych przez router. Tabelka 1. Funkcje wskaźników LED. LED Kolor Stan Opis funkcji Power zielony WLAN zielony WAN żółty 1 4 żółty świeci nie świeci świeci nie świeci świeci miga nie świeci świeci miga nie świeci Włączone zasilanie. Brak zasilania. Aktywny moduł radiowy. Wyłączony moduł radiowy. Aktywne połączenie ethernet. Transmisja/odbiór danych. Brak połączenia ethernet. Aktywne połączenie ethernet. Transmisja/odbiór danych. Brak połączenia ethernet. 1.2 Tylni panel Na tylnim panelu znajdują się wszystkie gniazda złącz sieciowych i zasilania oraz przycisk RESET umożliwiający przywrócenie ustawień fabrycznych. Tabelka 2. Opis złącz i przycisków panelu tylniego. Złącze/przycisk Opis 4 1 Gniazda Ethernet RJ-45 interfejsu LAN. WAN RESET 9V DC Gniazdo Ethernet RJ-45 interfejsu WAN. Przycisk służący do przywracania ustawień fabrycznych. Złącze zasilania służące do podłączenia zasilacza. 1

Aktywny moduł radiowy. Wyłączony moduł radiowy. Aktywne połączenie ethernet. Transmisja/odbiór danych. Brak połączenia ethernet. Aktywne połączenie ethernet. Transmisja/odbiór danych. Brak połączenia ethernet. 1.

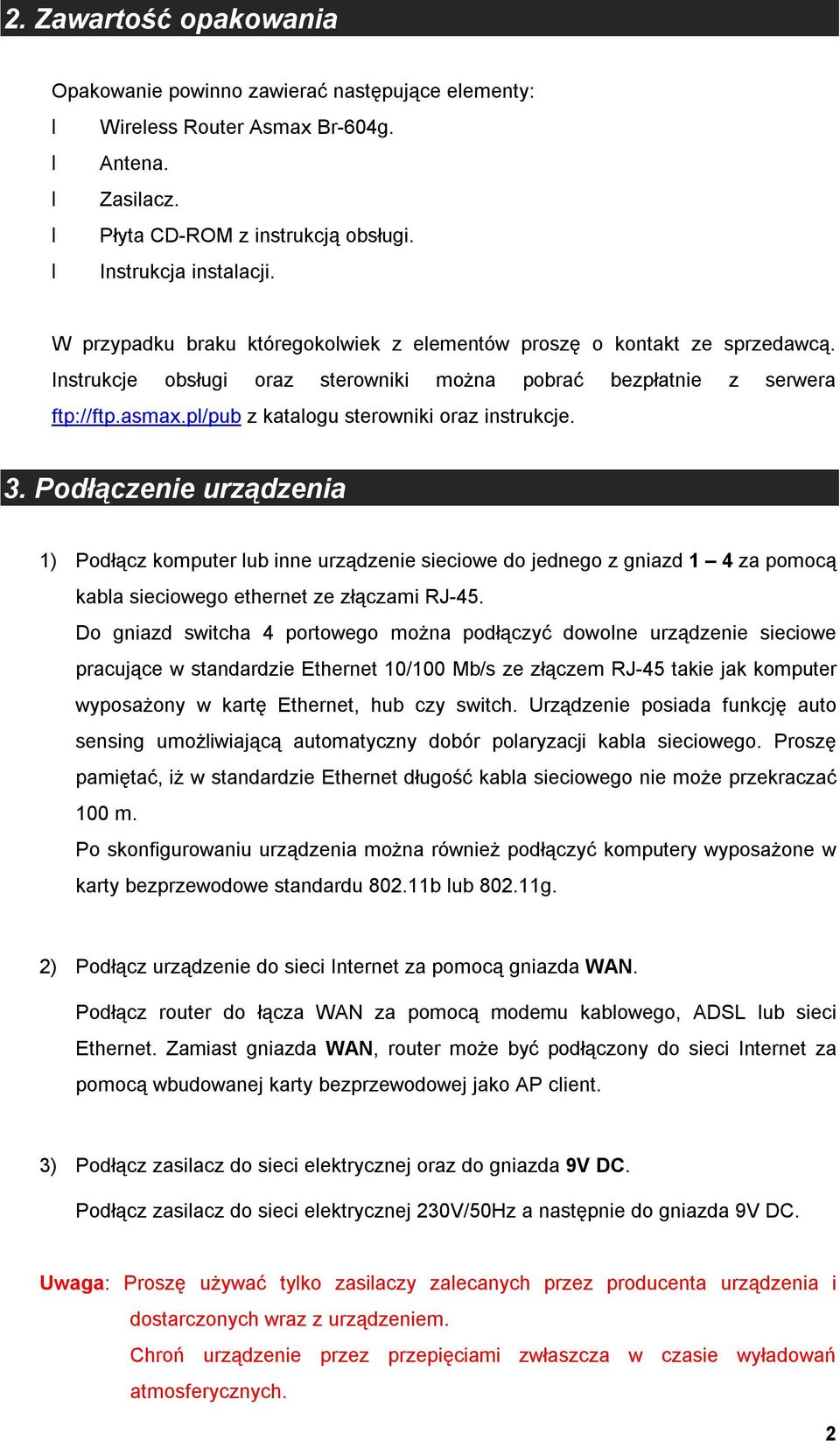

3 2. Zawartość opakowania Opakowanie powinno zawierać następujące elementy: Wireless Router Asmax Br-604g. Antena. Zasilacz. Płyta CD-ROM z instrukcją obsługi. Instrukcja instalacji. W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1) Podłącz komputer lub inne urządzenie sieciowe do jednego z gniazd 1 4 za pomocą kabla sieciowego ethernet ze złączami RJ-45. Do gniazd switcha 4 portowego można podłączyć dowolne urządzenie sieciowe pracujące w standardzie Ethernet 10/100 Mb/s ze złączem RJ-45 takie jak komputer wyposażony w kartę Ethernet, hub czy switch. Urządzenie posiada funkcję auto sensing umożliwiającą automatyczny dobór polaryzacji kabla sieciowego. Proszę pamiętać, iż w standardzie Ethernet długość kabla sieciowego nie może przekraczać 100 m. Po skonfigurowaniu urządzenia można również podłączyć komputery wyposażone w karty bezprzewodowe standardu b lub g. 2) Podłącz urządzenie do sieci Internet za pomocą gniazda WAN. Podłącz router do łącza WAN za pomocą modemu kablowego, ADSL lub sieci Ethernet. Zamiast gniazda WAN, router może być podłączony do sieci Internet za pomocą wbudowanej karty bezprzewodowej jako AP client. 3) Podłącz zasilacz do sieci elektrycznej oraz do gniazda 9V DC. Podłącz zasilacz do sieci elektrycznej 230V/50Hz a następnie do gniazda 9V DC. Uwaga: Proszę używać tylko zasilaczy zalecanych przez producenta urządzenia i dostarczonych wraz z urządzeniem. Chroń urządzenie przez przepięciami zwłaszcza w czasie wyładowań atmosferycznych. 2

pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1) Podłącz komputer lub inne urządzenie sieciowe do jednego z gniazd 1 4 za pomocą kabla sieciowego ethernet ze złączami RJ-45.

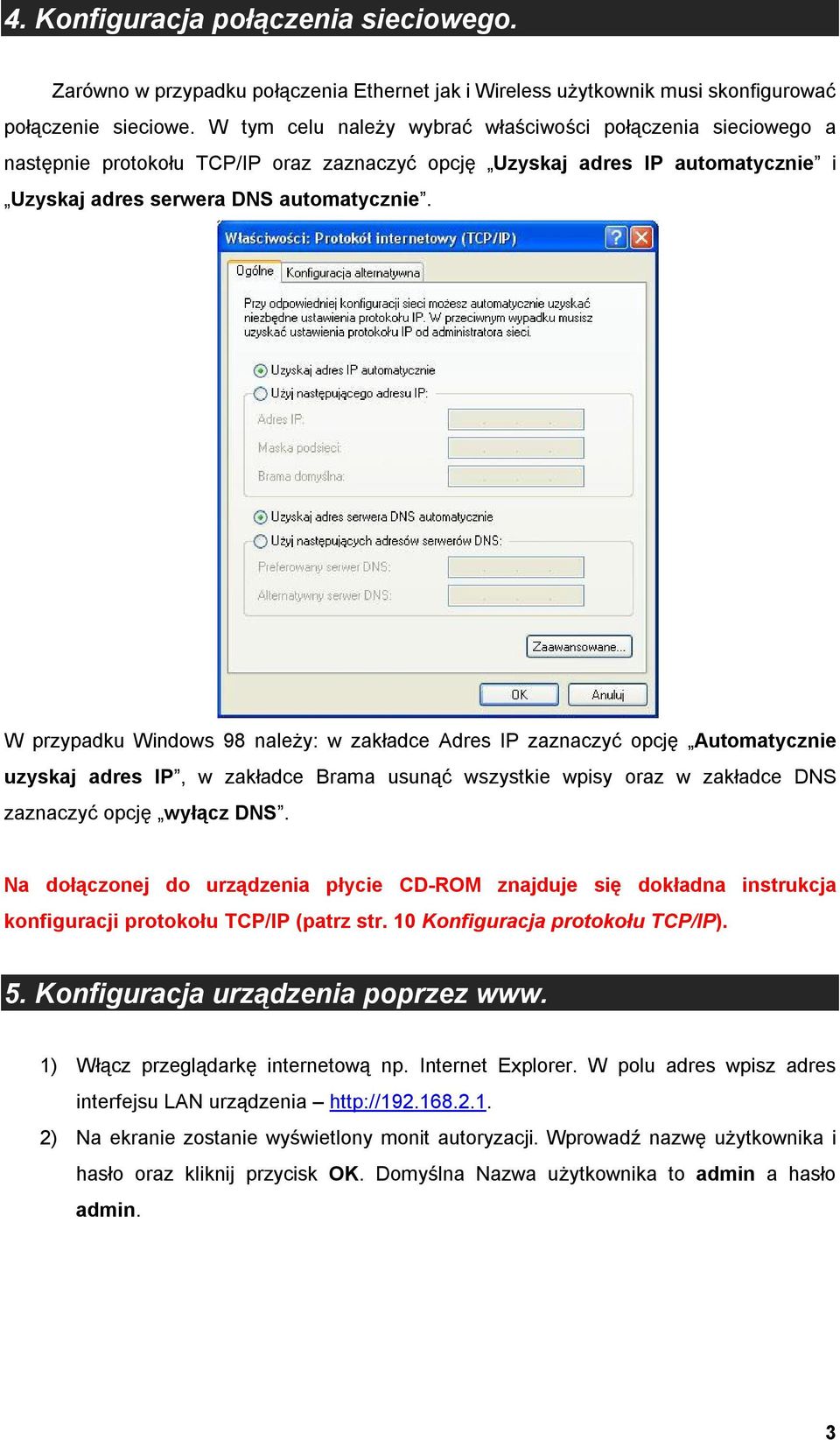

4 4. Konfiguracja połączenia sieciowego. Zarówno w przypadku połączenia Ethernet jak i Wireless użytkownik musi skonfigurować połączenie sieciowe. W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie. W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję Automatycznie uzyskaj adres IP, w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję wyłącz DNS. Na dołączonej do urządzenia płycie CD-ROM znajduje się dokładna instrukcja konfiguracji protokołu TCP/IP (patrz str. 10 Konfiguracja protokołu TCP/IP). 5. Konfiguracja urządzenia poprzez www. 1) Włącz przeglądarkę internetową np. Internet Explorer. W polu adres wpisz adres interfejsu LAN urządzenia 2) Na ekranie zostanie wyświetlony monit autoryzacji. Wprowadź nazwę użytkownika i hasło oraz kliknij przycisk OK. Domyślna Nazwa użytkownika to admin a hasło admin. 3

W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję Automatycznie uzyskaj adres IP, w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję wyłącz DNS.

5 3) Po poprawnym wpisaniu nazwy użytkownika i hasła na ekranie zostanie wyświetlona strona konfiguracji urządzenia. Aby skonfigurować urządzenie przejdź do zakładki Setup Wizard umożliwiającej szybka konfigurację a następnie kliknij przycisk Next>>. 4) Zazwyczaj urządzenie będzie pracowało jako router dostępowy do sieci Internet. W przypadku podłączenia do sieci Internet za pomocą gniazda WAN (kabel ethernet) wybierz opcję Gateway (w przypadku bezprzewodowego dostępu do sieci Internet opcja Wireless ISP i ustaw tryb pracy karty na Client), kliknij przycisk Next>>. 4

4) Zazwyczaj urządzenie będzie pracowało jako router dostępowy do sieci Internet.

6 5) Wybierz strefę czasową w polu Time Zone Select oraz opcjonalnie serwer NTP w polu NTP Server a następnie kliknij przycisk Next>>. 6) Funkcja LAN Interface Setup umożliwia określenie adresu IP (IP Address), maski podsieci (Subnet Mask) oraz nazwy domeny interfejsu LAN. Możesz pozostawić wartości domyślne a następnie kliknij przycisk Next>>. 5

6) Funkcja LAN Interface Setup umożliwia określenie adresu IP (IP Address), maski

7 7) Następnie określ typ łącza Internetowego. Za pomocą opcji WAN Access Type wybierz tryb pracy interfejsu WAN: Static IP (np. usługa InternetDSL, DialNet, sieć osiedlowa, sieć firmowa) W przypadku statycznego, stałego adresu IP należy określić adres IP interfejsu WAN (IP Address), maskę podsieci (Subnet Mask), bramę domyślną (Default Gateway) oraz adres serwera DNS (DNS) a następnie kliknij przycisk Next>>. DHCP Client (np. modem kablowy, sieć osiedlowa, sieć firmowa) W przypadku pracy urządzenia jako klient DHCP kliknij przycisk Next>>. PPPoE (np. modem ADSL (usługa Neostrada, Net24), sieć osiedlowa) W przypadku klienta PPPoE wpisz nazwę użytkownika potrzebną do autoryzacji połączenia w polu User Name oraz hasło w polu Password i kliknij przycisk Next>>. 6

domyślną (Default Gateway) oraz adres serwera DNS (DNS) a następnie kliknij przycisk Next>>. DHCP Client (np.

8 8) Okno Wireless Basic Settings umożliwia określenie parametrów karty wireless wbudowanej w urządzenie. Za pomocą opcji Band możesz ustawić standard transmisji a Channel Number jej kanał. W polu SSID możesz ustalić nazwę sieci bezprzewodowej a w polu Mode tryb pracy karty bezprzewodowej (AP lub AP+WDS) a następnie kliknij przycisk Finished. W przypadku bezprzewodowego dostępu (Wireless ISP) wybierz tryb Client, za pomocą opcji Network Type rodzaj sieci (Ad Hoc w przypadku połączenia peer-to-peer z inną karta sieciową, Infrastructure w przypadku połączenia do punktu dostępowego AP), w polu SSID wpisz nazwę sieci a następnie kliknij przycisk Finished. 7

W polu SSID możesz ustalić nazwę sieci bezprzewodowej a w polu Mode tryb pracy karty bezprzewodowej (AP lub AP+WDS) a następnie kliknij przycisk Finished.

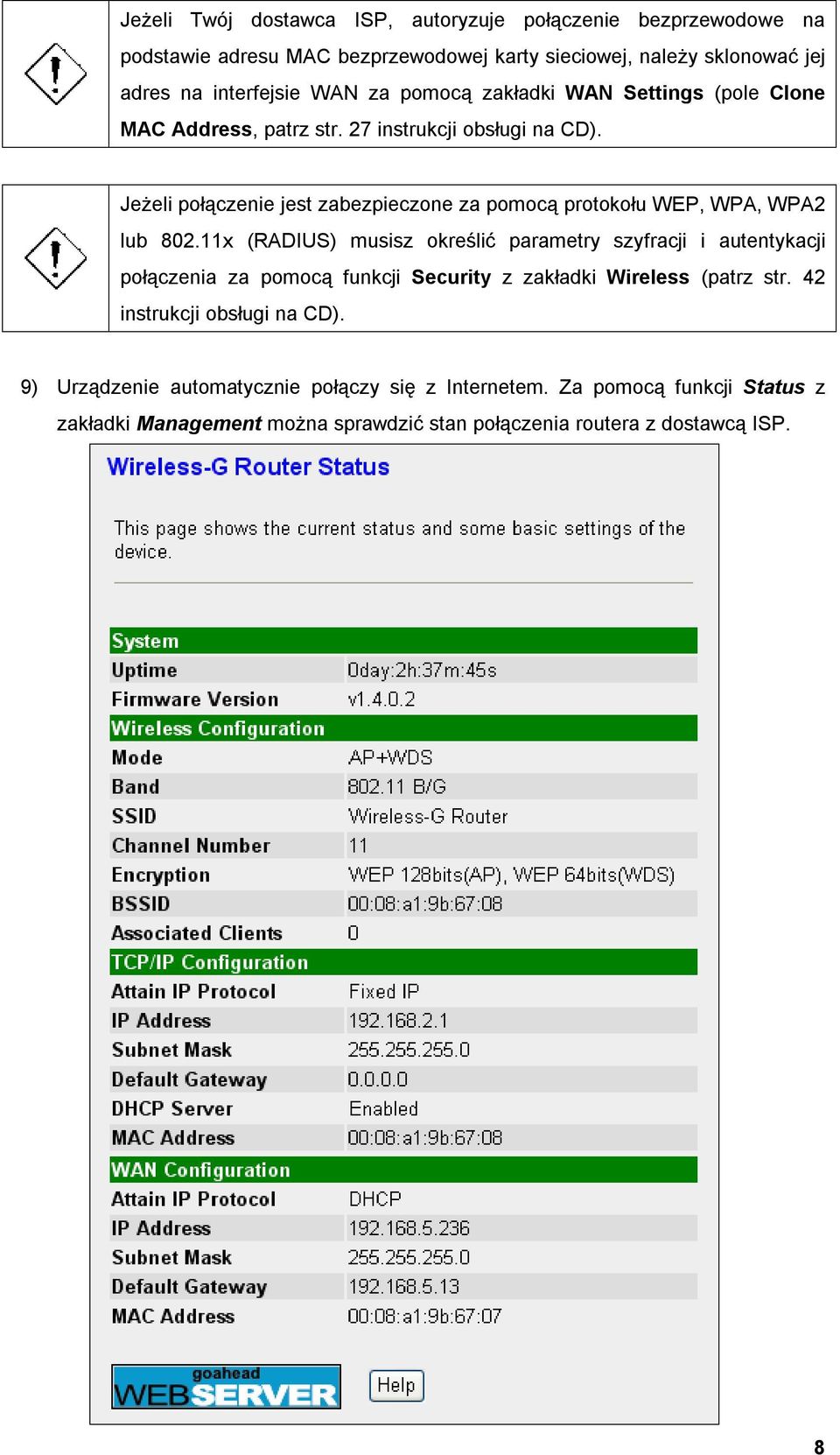

9 Jeżeli Twój dostawca ISP, autoryzuje połączenie bezprzewodowe na podstawie adresu MAC bezprzewodowej karty sieciowej, należy sklonować jej adres na interfejsie WAN za pomocą zakładki WAN Settings (pole Clone MAC Address, patrz str. 27 instrukcji obsługi na CD). Jeżeli połączenie jest zabezpieczone za pomocą protokołu WEP, WPA, WPA2 lub x (RADIUS) musisz określić parametry szyfracji i autentykacji połączenia za pomocą funkcji Security z zakładki Wireless (patrz str. 42 instrukcji obsługi na CD). 9) Urządzenie automatycznie połączy się z Internetem. Za pomocą funkcji Status z zakładki Management można sprawdzić stan połączenia routera z dostawcą ISP. 8

$11x (RADIUS) musisz określić parametry szyfracji i autentykacji połączenia za pomocą funkcji Security z zakładki Wireless (patrz str. 42 instrukcji obsługi na CD).$

10 6. Instrukcja obsługi. Na dołączonej do urządzenia płycie CD-ROM znajduje się instrukcja obsługi w formacie pdf. Zawarte są w niej następujące rzeczy: - Specyfikacja urządzenia - Instalacja i konfiguracja Wireless routera Asmax Br-604g - Konfiguracja komputera podłączonego do routera Asmax Br-604g - Szczegółowy opis funkcji dostępnych z poziomu strony konfiguracyjnej www - Rozwiązywanie problemów z pracą urządzenia - Słowniczek pojęć 7. Specyfikacja. Standardy Kanały transmisji bezprzewodowej Interfejsy ethernet Kabel sieciowy ethernet Prędkości transmisji Modulacja Bezpieczeństwo transmisji Antena Diagnostic LEDs Zasilanie Środowisko pracy Certyfikaty Wymiary IEEE 802.3, IEEE 802.3u, IEEE 802.3x IEEE b, IEEE g 1-11 (U.S.) 1-13 (ETSI) 1 x WAN RJ-45 10/100 BaseT 4 x LAN RJ-45 10/100 BaseT CAT 5 Ethernet IEEE b: 1, 2, 5.5, 11 Mb/s IEEE g: 6, 9, 12, 18, 24, 36, 48, and 54 Mb/s b: CCK, DQPSK, DBPSK g: OFDM WEP (64/128 bit), TKIP, AES złącze RP-SMA 5 dbi Power: Green WLAN : Green WAN : Green LAN : Link/Speed: Yellow 9V DC, 800mA temperatura pracy: 0~40 C temperatura składowania: -20~70 C wilgotność: 10~90 % bez kondensacji CE, FCC 145 x 85 x mm 9

opis funkcji dostępnych z poziomu strony konfiguracyjnej www - Rozwiązywanie problemów z pracą urządzenia - Słowniczek pojęć 7. Specyfikacja.
