1 P-871M Modem VDSL2 SKRÓCONA INSTRUKCJA OBSŁUGI Wersja ME1 Maj 2008 Wydanie 1 DOMYŚLNE LOGOWANIE Hasło: 1234 Szybkość portu konsoli: b/s Copyright ZyXEL Communications Corporation. Wszelkie prawa zastrzeŝone.

Szybkość portu konsoli: 38400 b/s Copyright ZyXEL

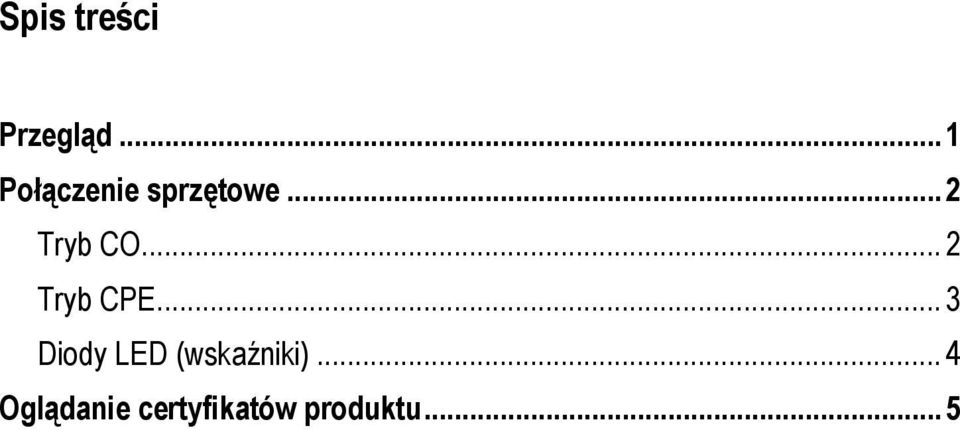

2 Spis treści Przegląd...1 Połączenie sprzętowe...2 Tryb CO...2 Tryb CPE...3 Diody LED (wskaźniki)...4 Oglądanie certyfikatów produktu...5

3 Przegląd P-871M to modem VDSL, który moŝe działać w trybie CPE (Customer Premises Equipment) albo CO (Central Office). Sprzęt CO jest punktem końcowym domowych lub biurowych linii telefonicznych i łączy je ze znacznie większym systemem. Na poniŝszym rysunku przedstawiono przykład mostkowego połączenia VDSL między dwoma urządzeniami P-871M. W niniejszej instrukcji opisano następujące zagadnienia: Przegląd Połączenia sprzętowe Więcej informacji zamieszczono w rozszerzonej instrukcji uŝytkownika dołączonej na płycie CD. 1

Na poniŝszym rysunku przedstawiono przykład mostkowego połączenia VDSL między dwoma urządzeniami P-871M.

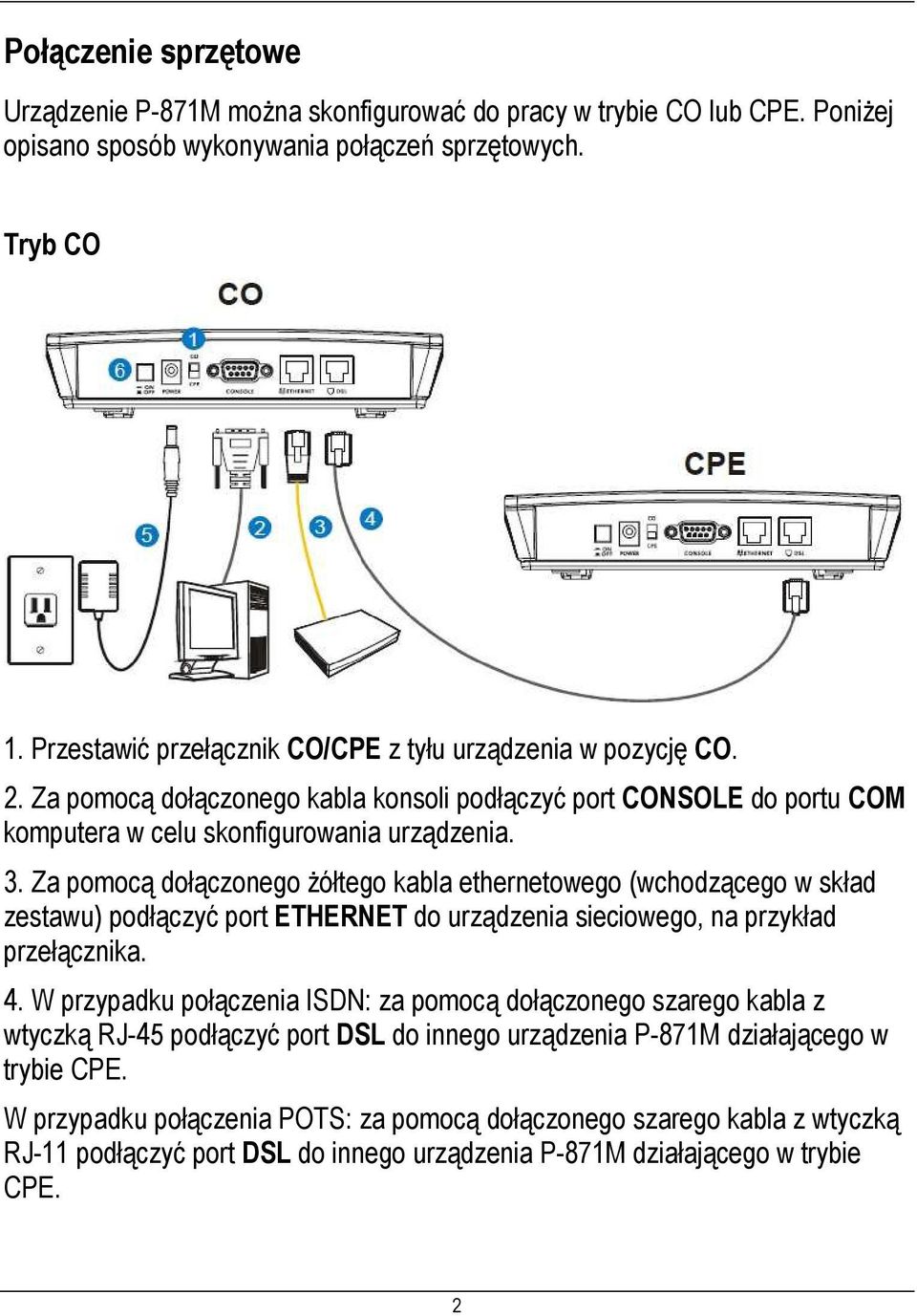

4 Połączenie sprzętowe Urządzenie P-871M moŝna skonfigurować do pracy w trybie CO lub CPE. PoniŜej opisano sposób wykonywania połączeń sprzętowych. Tryb CO 1. Przestawić przełącznik CO/CPE z tyłu urządzenia w pozycję CO. 2. Za pomocą dołączonego kabla konsoli podłączyć port CONSOLE do portu COM komputera w celu skonfigurowania urządzenia. 3. Za pomocą dołączonego Ŝółtego kabla ethernetowego (wchodzącego w skład zestawu) podłączyć port ETHERNET do urządzenia sieciowego, na przykład przełącznika. 4. W przypadku połączenia ISDN: za pomocą dołączonego szarego kabla z wtyczką RJ-45 podłączyć port DSL do innego urządzenia P-871M działającego w trybie CPE. W przypadku połączenia POTS: za pomocą dołączonego szarego kabla z wtyczką RJ-11 podłączyć port DSL do innego urządzenia P-871M działającego w trybie CPE. 2

Za pomocą dołączonego Ŝółtego kabla ethernetowego (wchodzącego w skład zestawu) podłączyć port ETHERNET do urządzenia sieciowego, na przykład przełącznika. 4.

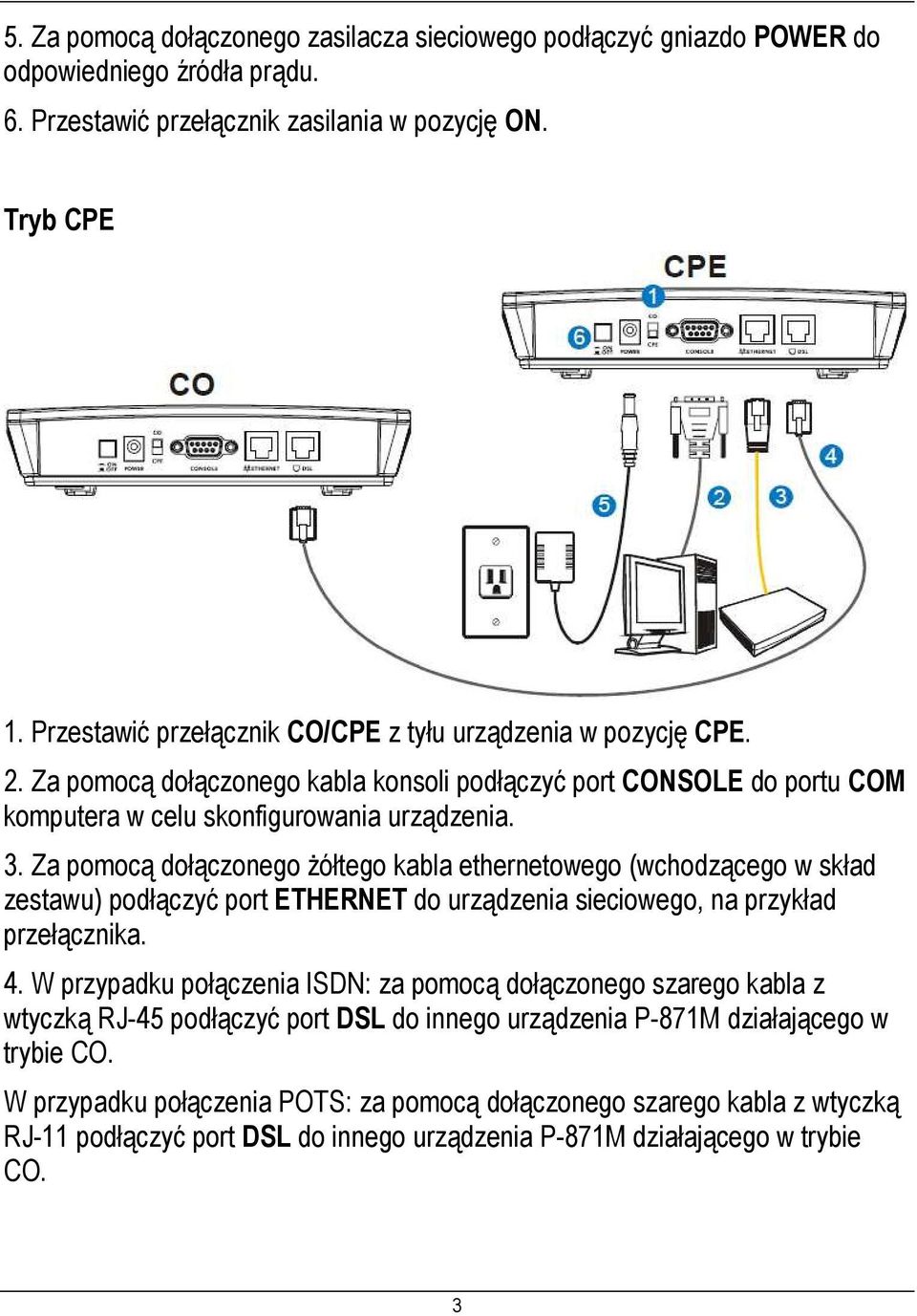

5 5. Za pomocą dołączonego zasilacza sieciowego podłączyć gniazdo POWER do odpowiedniego źródła prądu. 6. Przestawić przełącznik zasilania w pozycję ON. Tryb CPE 1. Przestawić przełącznik CO/CPE z tyłu urządzenia w pozycję CPE. 2. Za pomocą dołączonego kabla konsoli podłączyć port CONSOLE do portu COM komputera w celu skonfigurowania urządzenia. 3. Za pomocą dołączonego Ŝółtego kabla ethernetowego (wchodzącego w skład zestawu) podłączyć port ETHERNET do urządzenia sieciowego, na przykład przełącznika. 4. W przypadku połączenia ISDN: za pomocą dołączonego szarego kabla z wtyczką RJ-45 podłączyć port DSL do innego urządzenia P-871M działającego w trybie CO. W przypadku połączenia POTS: za pomocą dołączonego szarego kabla z wtyczką RJ-11 podłączyć port DSL do innego urządzenia P-871M działającego w trybie CO. 3

6 5. Za pomocą dołączonego zasilacza sieciowego podłączyć gniazdo POWER do odpowiedniego źródła prądu. 6. Przestawić przełącznik zasilania w pozycję ON. Diody LED (wskaźniki) NaleŜy przyjrzeć się diodom LED na górnym panelu urządzenia P-871M. Wskaźnik POWER świeci, kiedy system jest gotowy do pracy. Wskaźnik ETHERNET świeci, jeśli port ETHERNET jest podłączony do urządzenia ethernetowego i miga, kiedy urządzenie P-871M przesyła lub odbiera dane przez port ETHERNET. Wskaźnik DSL zapala się po nawiązaniu połączenia VDSL między dwoma urządzeniami P-871M. Wskaźnik CO świeci, kiedy urządzenie P-871M działa w trybie CO.? Jeśli Ŝaden ze wskaźników LED nie świeci, naleŝy sprawdzić połączenia sprzętowe. NaleŜy upewnić się, czy zasilacz jest podłączony do urządzenia P-871M i odpowiedniego źródła prądu oraz sprawdzić, czy źródło prądu jest włączone. Następnie naleŝy wyłączyć urządzenie, zaczekać kilka sekund i włączyć je ponownie. Jeśli wskaźniki się nie zapalą, naleŝy skontaktować się ze sprzedawcą urządzenia. 4

Wskaźnik ETHERNET świeci, jeśli port ETHERNET jest podłączony do urządzenia ethernetowego i miga, kiedy urządzenie P-871M przesyła lub odbiera dane przez port ETHERNET.

7 Oglądanie certyfikatów produktu 1. Przejść pod adres 2. Na stronie głównej firmy ZyXEL wybrać z listy rozwijanej swój produkt, aby przejść do poświęconej mu strony. 3. Na stronie produktu wybrać Ŝądany certyfikat ZyXEL Communication zapewniła, Ŝe powyŝszy produkt jest zgodny z normami CE. W celu uzyskania dodatkowych informacji przejdź do rozdziału: Oglądanie certyfikatów produktu. 5
