Zanim zaczniesz zalecenia dotyczące bezpieczeństwa

Wielkość: px

Rozpocząć pokaz od strony:

Download "Zanim zaczniesz zalecenia dotyczące bezpieczeństwa"

Joanna Sabina Stefaniak
7 lat temu
Przeglądów:

2 Zanim zaczniesz zalecenia dotyczące bezpieczeństwa W razie zauważenia dymu lub dziwnego zapachu wydobywającego się z kamery sieciowej, natychmiast odłącz zasilanie. Chroń kamerę sieciową przed kontaktem z wodą. W razie zamoczenia kamery sieciowej, natychmiast odłącz zasilanie. Skontaktuj się ze sprzedawcą i poinformuj go o wypadku. Skontaktuj się ze sprzedawcą i poinformuj go o wypadku. Nie umieszczaj kamery sieciowej w pobliżu źródeł ciepła, takich jak odbiornik telewizyjny lub piekarnik. Zakres temperatury otoczenia zalecanej podczas pracy urządzenia znajdziesz w podręczniku użytkownika. Chroń kamerę sieciową przed bezpośrednimi promieniami słonecznymi. Nie umieszczaj kamery sieciowej w środowiskach o wysokiej wilgotności. Polski PL - 101

3 Nie ustawiaj kamery sieciowej na niestabilnych powierzchniach. Nie dotykaj kamery sieciowej podczas burzy z wyładowaniami atmosferycznymi. Nie demontuj kamery sieciowej. Nie upuszczaj kamery sieciowej z wysokości. Nie wkładaj do wnętrza obudowy kamery sieciowej żadnych przedmiotów (np. igieł itp.). Nie ustawiaj ręcznie położenia kamery sieciowej kiedy zasilanie jest włączone. PL - 102

4 1 Sprawdź zawartość pakietu PZ7151 / PZ7152 Zasilacz sieciowy Antena (wyłącznie PZ7152) Wkręty Skrócona instrukcja instalacji Płyta CD z oprogramowaniem Karta gwarancyjna Zaczepy montujące do sufitu Polski PL - 103

5 2 Opis fizyczny Panel przedni Obiektyw Wbudowany mikrofon Dioda LED sygnalizująca stan urządzenia Panel tylny Wejście mikrofonu Gniazdo sieci Ethernet 10/100 RJ45 Gniazdo zasilania Ogólne złącze we/wy Mic. In 12VDC Ethernet Ext. I/O Audio Out Ext. Int. Antena (wyłącznie PZ7152) Wyjście audio Zagłębiony w obudowie przycisk resetowania Przełącznik mikrofony (Wewnętrzny/Zewnętrzny) PL - 104

6 3 Instalacja sprzętu Montowanie kamery 1. Przyczep zaczep montujący do sufitu A do kamery sieciowej i zabezpiecz dwiema małymi wkrętami. 2. Wywierć trzy otwory w suficie; wbij młotkiem plastikowe kołki do wywierconych otworów. 3. Przymocuj zaczep mocujący do sufitu B do sufitu przy pomocy trzech wkrętów. 4. Wsuń kamerę sieciową w zaczep mocujący do sufitu B. 5. Zabezpiecz zaczepy montujące A i B małym wkrętem A B Polski PL - 105

1 2 3 4 5 LINK RECEIVE PARTITION 4 Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli używasz urządzeń zewnętrznych, takich jak czujniki i alarmy, podłącz je do ogólnego gniazda I/O. 2. Podłącz kamerę do switcha kablem Ethernet.

7 LINK RECEIVE PARTITION 4 Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli używasz urządzeń zewnętrznych, takich jak czujniki i alarmy, podłącz je do ogólnego gniazda I/O. 2. Podłącz kamerę do switcha kablem Ethernet. 3. Podłącz dostarczony kabel zasilania kamery do gniazdka. 3 1: Zasilanie 2: Wyjście cyfrowe 3: Wejście cyfrowe 4: Uziemienie 1 2 POWER COLLISION Ethernet switch PL - 106

LINK RECEIVE PARTITION LINK RECEIVE PARTITION Zasilanie przez Ethernet (PoE) (wyłącznie PZ7151) Kiedy używasz switcha z włączonym PoE Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i

8 LINK RECEIVE PARTITION LINK RECEIVE PARTITION Zasilanie przez Ethernet (PoE) (wyłącznie PZ7151) Kiedy używasz switcha z włączonym PoE Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy kabla Ethernet. POWER COLLISION PoE switch Kiedy używasz switcha bez PoE Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE. Wtyczka zasilająca PoE (opcja) Switch bez PoE POWER COLLISION Polski PL - 107

Po analizie sieci, kliknij Dalej aby kontynuować. IW 2 Installation Wizard 2 3.

4. Po zakończeniu wyszukiwania zostanie wyświetlone główne okno programu instalacyjnego.

9 5 Przypisywanie adresu IP 1. Uruchom kreatora instalacji 2 z katalogu Software Utility na płycie CD z oprogramowaniem. 2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij Dalej aby kontynuować. IW 2 Installation Wizard 2 3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe firmy VIVOT- EK dostępne w sieci LAN. 4. Po zakończeniu wyszukiwania zostanie wyświetlone główne okno programu instalacyjnego. Kliknij na adres MAC pasujący do tego na etykiecie na dole urządzenia aby połączyć Internet Explorer z kamerą sieciową. Network Camera 0002D RoHS 0002D PL - 108

10 6 Odzyskiwanie obrazów Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. Polski PL - 109

POWER COLLISION 1 2 3 4 5 LINK RECEIVE PARTITION 7 Konfiguracja połączenia bezprzewodowego

Sprawdź bieżące ustawienie SSID punktu dostępowego sieci bezprzewodowej (AP). 2.

4. Wybierz tryb sieci bezprzewodowej "Infrastruktura". 5. Kliknij Zapisz.

SSID, skrót od Identyfikator ustawienia usługi, to nazwa przydzielona sieci bezprzewodowej.

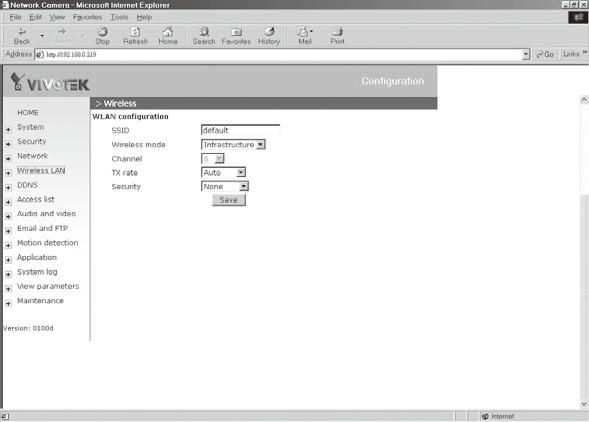

11 POWER COLLISION LINK RECEIVE PARTITION 7 Konfiguracja połączenia bezprzewodowego (wyłącznie PZ7152) 1. Sprawdź bieżące ustawienie SSID punktu dostępowego sieci bezprzewodowej (AP). 2. Przejdź do konfiguracji PZ7152 > Bezprzewodowa sieć LAN. 3. Wpisz SSID zgodny z ustawieniem w AP. 4. Wybierz tryb sieci bezprzewodowej "Infrastruktura". 5. Kliknij Zapisz. ADSL/Cable/Hub AP Uwaga: 1. SSID, skrót od Identyfikator ustawienia usługi, to nazwa przydzielona sieci bezprzewodowej. Fabrycznie ustawienie nazwy SSID PZ7152 to "default". 2. Wybierz tryb sieci bezprzewodowej "Ad-Hoc", aby urządzenie PZ7152 mogło komunikować się bez AP lub routera bezprzewodowego. Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL - 110
