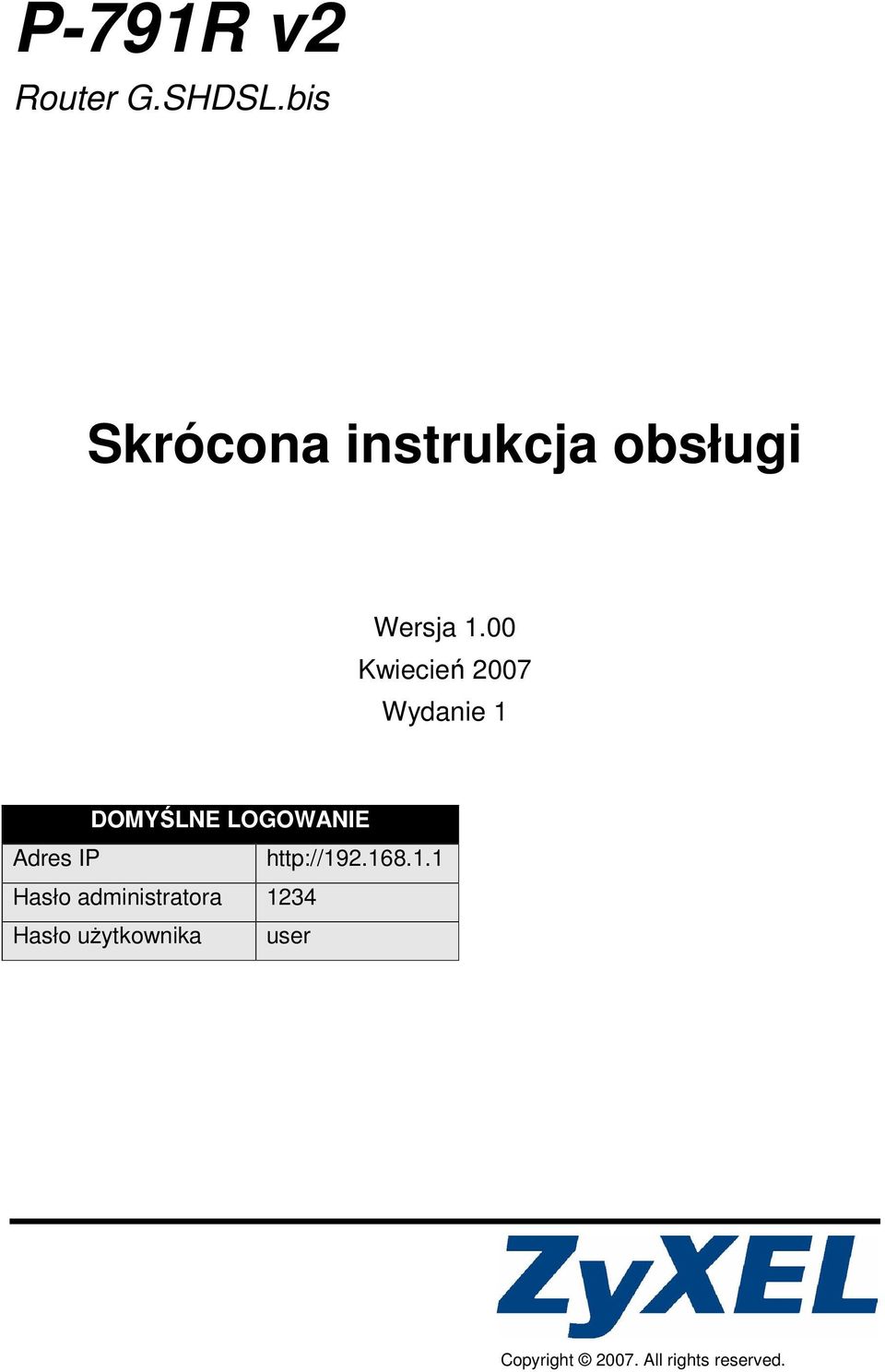

1 P-791R v2 Router G.SHDSL.bis Skrócona instrukcja obsługi Wersja 1.00 Kwiecień 2007 Wydanie 1 DOMYŚLNE LOGOWANIE Adres IP Hasło administratora 1234 Hasło użytkownika user Copyright All rights reserved.

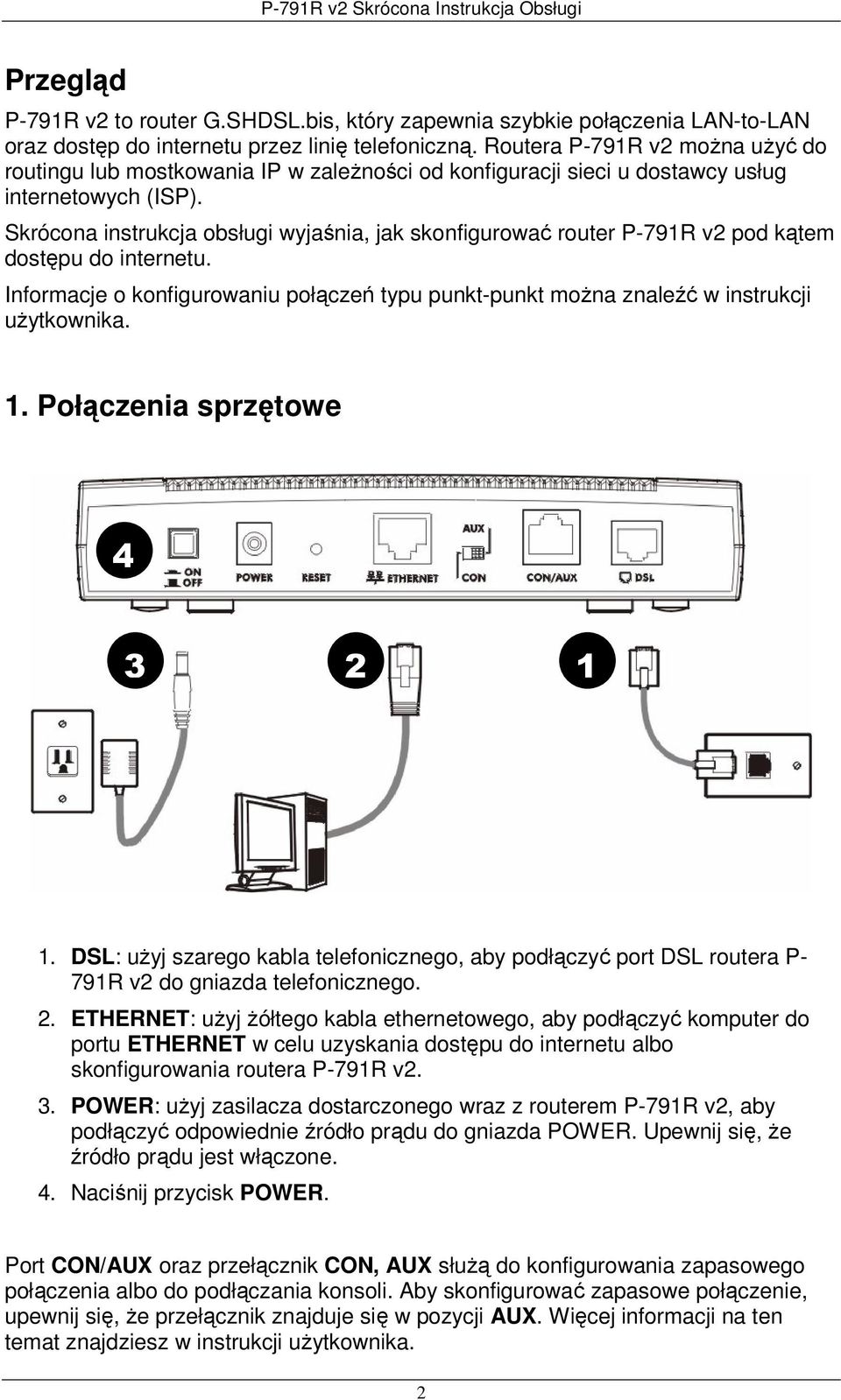

2 Przegląd P-791R v2 to router G.SHDSL.bis, który zapewnia szybkie połączenia LAN-to-LAN oraz dostęp do internetu przez linię telefoniczną. Routera P-791R v2 można użyć do routingu lub mostkowania IP w zależności od konfiguracji sieci u dostawcy usług internetowych (ISP). Skrócona instrukcja obsługi wyjaśnia, jak skonfigurować router P-791R v2 pod kątem dostępu do internetu. Informacje o konfigurowaniu połączeń typu punkt-punkt można znaleźć w instrukcji użytkownika. 1. Połączenia sprzętowe DSL: użyj szarego kabla telefonicznego, aby podłączyć port DSL routera P- 791R v2 do gniazda telefonicznego. 2. ETHERNET: użyj żółtego kabla ethernetowego, aby podłączyć komputer do portu ETHERNET w celu uzyskania dostępu do internetu albo skonfigurowania routera P-791R v2. 3. POWER: użyj zasilacza dostarczonego wraz z routerem P-791R v2, aby podłączyć odpowiednie źródło prądu do gniazda POWER. Upewnij się, że źródło prądu jest włączone. 4. Naciśnij przycisk POWER. Port CON/AUX oraz przełącznik CON, AUX służą do konfigurowania zapasowego połączenia albo do podłączania konsoli. Aby skonfigurować zapasowe połączenie, upewnij się, że przełącznik znajduje się w pozycji AUX. Więcej informacji na ten temat znajdziesz w instrukcji użytkownika. 2

3 Obserwowanie wskaźników LED Wskaźnik POWER miga na zielono, kiedy router P-791R v2 uruchamia się, i pozostaje zapalony, kiedy router jest gotowy do pracy. Wskaźnik DSL miga, kiedy router P-791R v2 próbuje nawiązać połączenie z dostawcą usług internetowych, i pozostaje zapalony, kiedy połączenie zostanie nawiązane. Wskaźnik ETHERNET świeci w sposób ciągły, kiedy port ETHERNET jest prawidłowo podłączony, i miga, kiedy pojawia się ruch sieciowy. Jeśli któryś z tych wskaźników LED jest wyłączony, sprawdź połączenia i upewnij się, że kable nie są uszkodzone. Jeśli wskaźniki nadal nie będą świecić, skontaktuj się ze sprzedawcą urządzenia. 2. Strona statusu Użyj ekranu statusu, aby obejrzeć podstawowe informacje o urządzeniu. 1. Otwórz przeglądarkę internetową i wpisz adres Jeśli nie możesz uzyskać dostępu do programu konfiguracyjnego, upewnij się, że zezwalasz na wyskakujące okna oraz masz włączoną obsługę JavaScript i odpowiedni ustaw uprawnienia Javy. Więcej informacji o rozwiązywaniu ewentualnych problemów znajdziesz w instrukcji użytkownika. Upewnij się, że adres IP komputera należy do tej samej podsieci co adres IP routera P-791R v2. 3

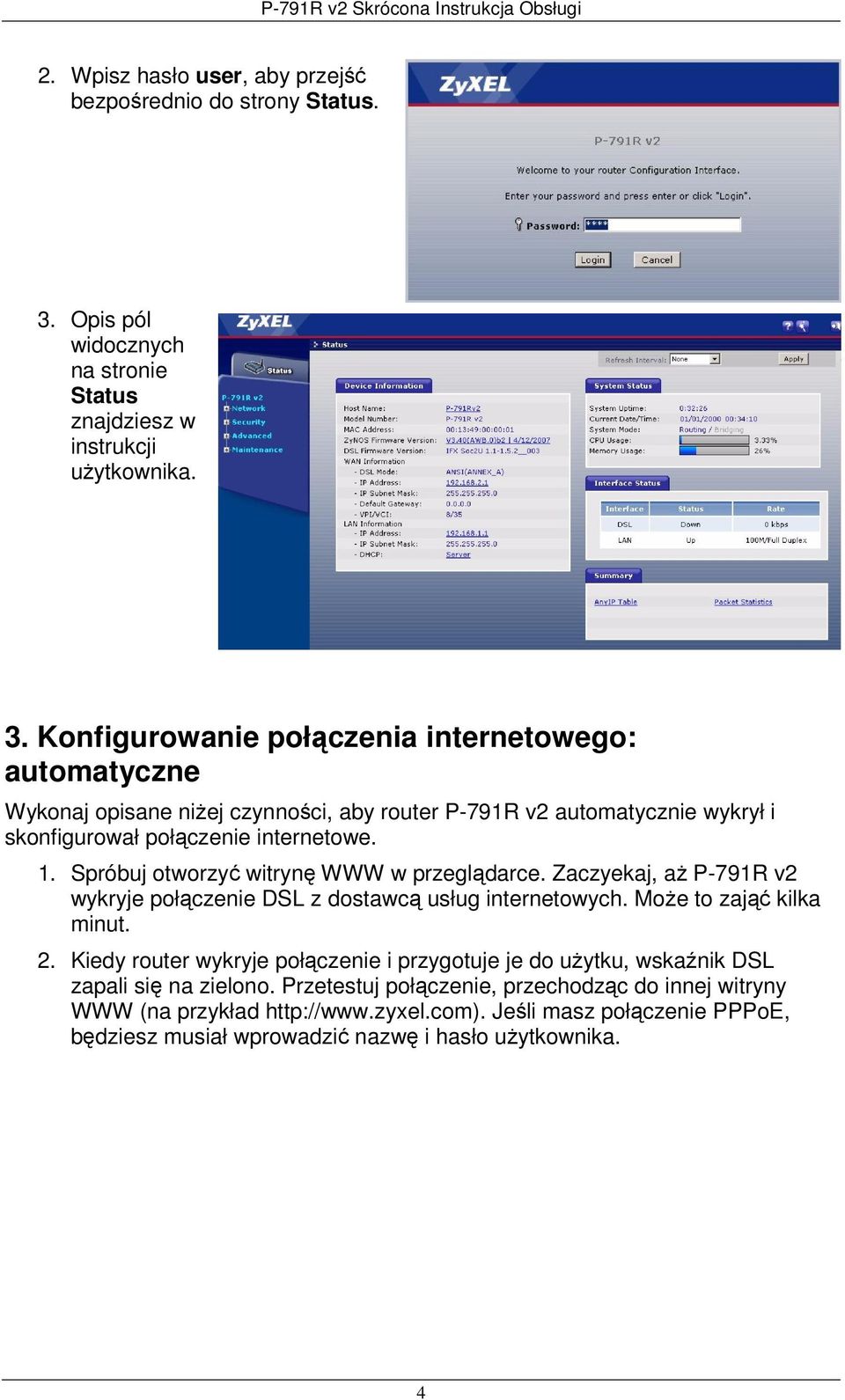

4 2. Wpisz hasło user, aby przejść bezpośrednio do strony Status. 3. Opis pól widocznych na stronie Status znajdziesz w instrukcji użytkownika. 3. Konfigurowanie połączenia internetowego: automatyczne Wykonaj opisane niżej czynności, aby router P-791R v2 automatycznie wykrył i skonfigurował połączenie internetowe. 1. Spróbuj otworzyć witrynę WWW w przeglądarce. Zaczyekaj, aż P-791R v2 wykryje połączenie DSL z dostawcą usług internetowych. Może to zająć kilka minut. 2. Kiedy router wykryje połączenie i przygotuje je do użytku, wskaźnik DSL zapali się na zielono. Przetestuj połączenie, przechodząc do innej witryny WWW (na przykład Jeśli masz połączenie PPPoE, będziesz musiał wprowadzić nazwę i hasło użytkownika. 4

5 3. Jeśli nie widzisz ekranu testu połączenia albo test zakończy się niepowodzeniem, postępuj według instrukcji na wyświetlonym ekranie albo sprawdź połączenia sprzętowe i ponownie uruchom router P-791R v2. Jeśli nadal nie masz dostępu do internetu, wykonaj czynności opisane w rozdziale 4. Konfigurowanie połączenia internetowego: kreator Aby uzyskać dostęp do internetu, musisz mieć konto u dostawcy usług internetowych (ISP) i dysponować odpowiednimi informacjami konfiguracyjnymi. 1. Otwórz przeglądarkę internetową i wpisz adres 2. Wpisz hasło administratora (1234) i kliknij przycisk Login. 3. Powinieneś zmienić hasło domyślne. Aby to zrobić, postępuj według wskazówek wyświetlonych na ekranie. 5

6 4. Zaznacz opcję Go to Wizard setup i kliknij przycisk Apply. 5. Kliknij łącze Internet Setup. 6. Postępuj według wskazówek kreatora, aby skonfigurować połączenie internetowe. Kiedy skonfigurujesz połączenie internetowe, przetestuj je, odwiedzając inną witrynę WWW (na przykład Jeśli nie masz dostępu do internetu, spróbuj skonfigurować połączenie internetowe za pomocą programu Web Configurator. Informacje na ten temat znajdziesz w instrukcji użytkownika w rozdziale poświęconym konfiguracji WAN. Jeśli nadal nie będziesz miał dostępu do internetu, zajrzyj do rozdziału poświęconego rozwiązywaniu problemów albo poproś o pomoc swojego dostawcę usług internetowych (ISP). Rozwiązywanie problemów Jeśli nie możesz uzyskać dostępu do internetu, kiedy Twój komputer jest podłączony do portu ETHERNET: Sprawdź wskaźniki LED na panelu przednim. Jeśli nie świecą one w sposób opisany w rozdziale 1, upewnij się, że połączenia sprzętowe są prawidłowe (zob. rozdział 1). Jeśli to nie pomoże, wyłącz urządzenie, zaczekaj kilka sekund i włącz je ponownie. 6

7 Wykonaj czynności opisane w rozdziale 4. Upewnij się, że wprowadziłeś prawidłowe informacje. Na przykład jeśli Twoje konto wymaga podania nazwy i hasła użytkownika, sprawdź, czy wpisałeś je poprawnie. Jeśli nie jesteś pewien, jakiego kapsułkowania należy użyć, skontaktuj się z dostawcą usług internetowych. Jeśli używasz nowego konta, skontaktuj się z dostawcą usług internetowych i upewnij się, że konto jest aktywne. Oglądanie certyfikatów produktu 1. Przejdź pod adres 2. Na stronie głównej firmy ZyXEL wybierz swój produkt z listy rozwijanej, aby przejść do strony poświęconej temu produktowi. 3. Na stronie produktu wybierz certyfikat, który chcesz obejrzeć. 7
