1 Instrukcja szybkiej instalacji TP-LINK TECHNOLOGIES CO., LTD. TL-WA5210G Charakterystyka produktu może ulec zmianie bez powiadomiania. TP-LINK jest zarejestrowanym znakiem handlowym firmy TP-LINK TECHNOLOGIES Co., LTD. Inne marki i nazwy produktów są znakami handlowymi lub zarejestrowanymi znakami handlowymi ich poszczególnych właścicieli. bezprzewodowe urządzenie klienckie o wysokiej mocy Żadna część niniejszej specyfikacji nie może być powielana w jakikolwiek sposób, ani w żaden sposób przetwarzana, adaptowana, bądź używana do uzyskiwania tekstów pochodnych, takich jak tłumaczenia, bez pisemnej zgody TP-LINK Technologies Co., Ltd. Copyright 2010 TP-LINK Technologies Co., Ltd. Wszelkie prawa zastrzeżone. Ver 1.0.0

Inne marki i nazwy produktów są znakami handlowymi lub zarejestrowanymi znakami handlowymi ich poszczególnych właścicieli.

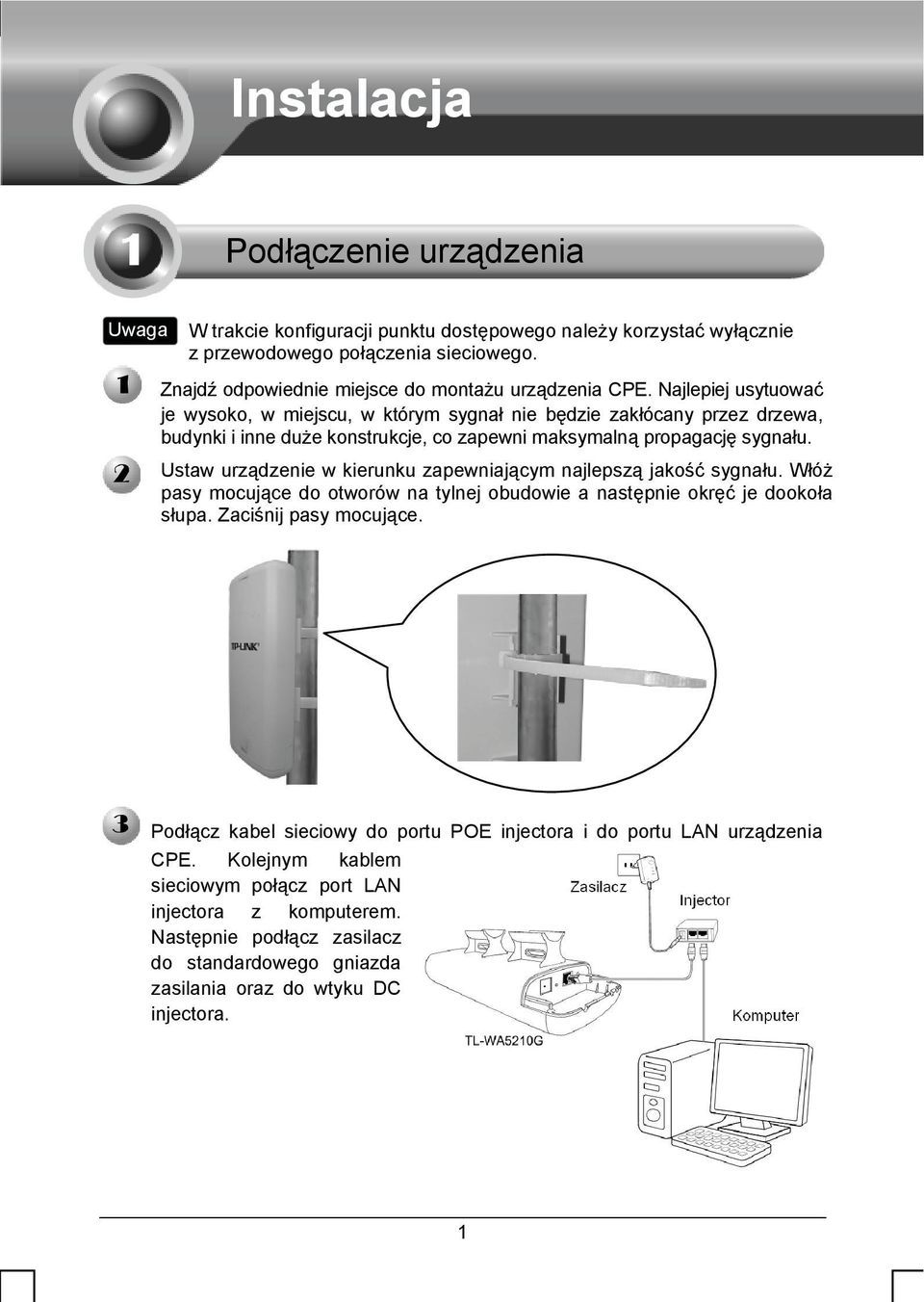

2 Instalacja Podłączenie urządzenia W trakcie konfiguracji punktu dostępowego należy korzystać wyłącznie z przewodowego połączenia sieciowego. Znajdź odpowiednie miejsce do montażu urządzenia CPE. Najlepiej usytuować je wysoko, w miejscu, w którym sygnał nie będzie zakłócany przez drzewa, budynki i inne duże konstrukcje, co zapewni maksymalną propagację sygnału. Ustaw urządzenie w kierunku zapewniającym najlepszą jakość sygnału. Włóż pasy mocujące do otworów na tylnej obudowie a następnie okręć je dookoła słupa. Zaciśnij pasy mocujące. Podłącz kabel sieciowy do portu POE injectora i do portu LAN urządzenia CPE. Kolejnym kablem sieciowym połącz port LAN injectora z komputerem. Następnie podłącz zasilacz do standardowego gniazda zasilania oraz do wtyku DC injectora. 1

Ustaw urządzenie w kierunku zapewniającym najlepszą jakość sygnału. Włóż pasy mocujące do otworów na tylnej obudowie a następnie okręć je dookoła słupa. Zaciśnij pasy mocujące.

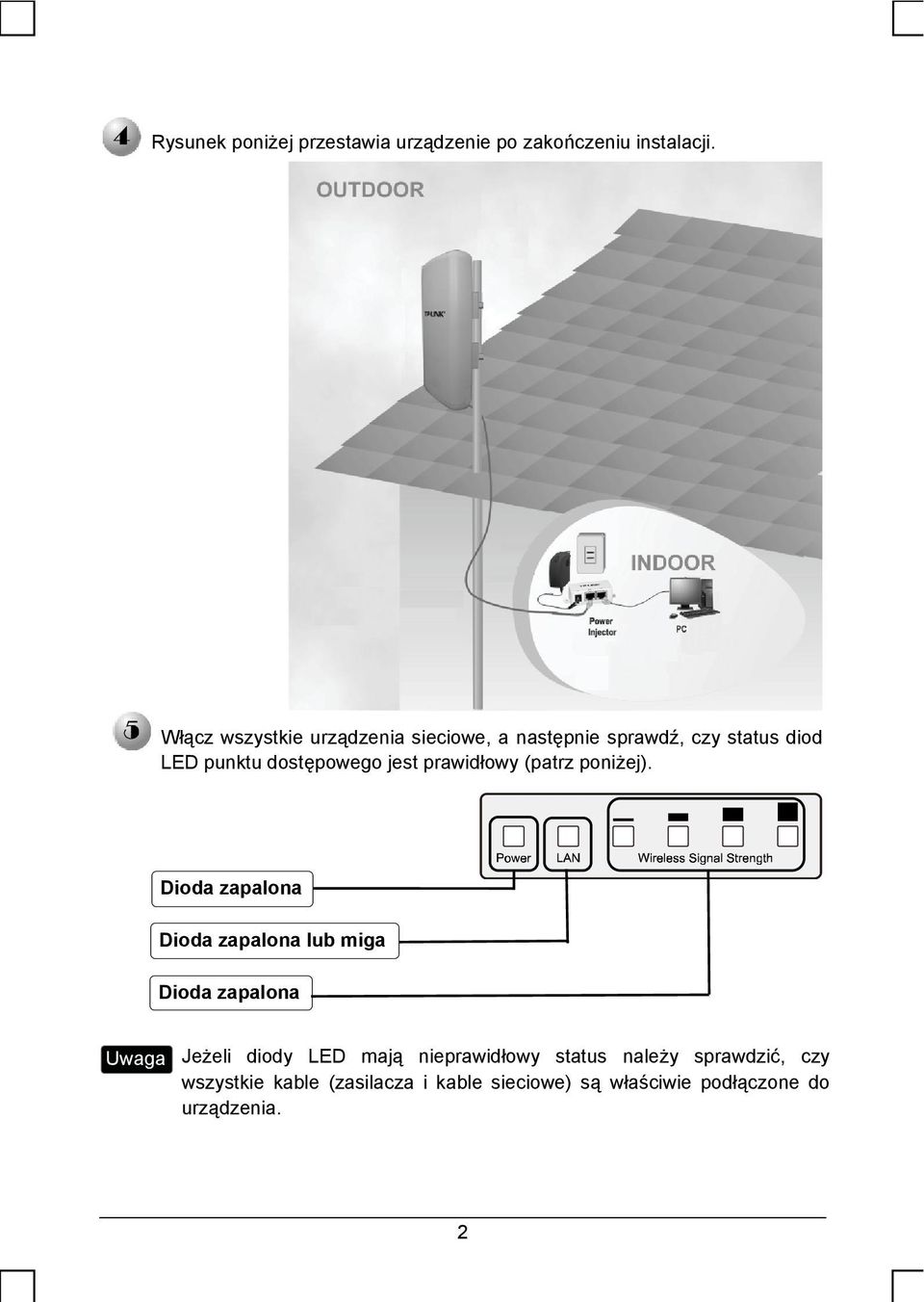

3 Rysunek poniżej przestawia urządzenie po zakończeniu instalacji. Włącz wszystkie urządzenia sieciowe, a następnie sprawdź, czy status diod LED punktu dostępowego jest prawidłowy (patrz poniżej). Dioda zapalona Dioda zapalona lub miga Dioda zapalona Jeżeli diody LED mają nieprawidłowy status należy sprawdzić, czy wszystkie kable (zasilacza i kable sieciowe) są właściwie podłączone do urządzenia. 2

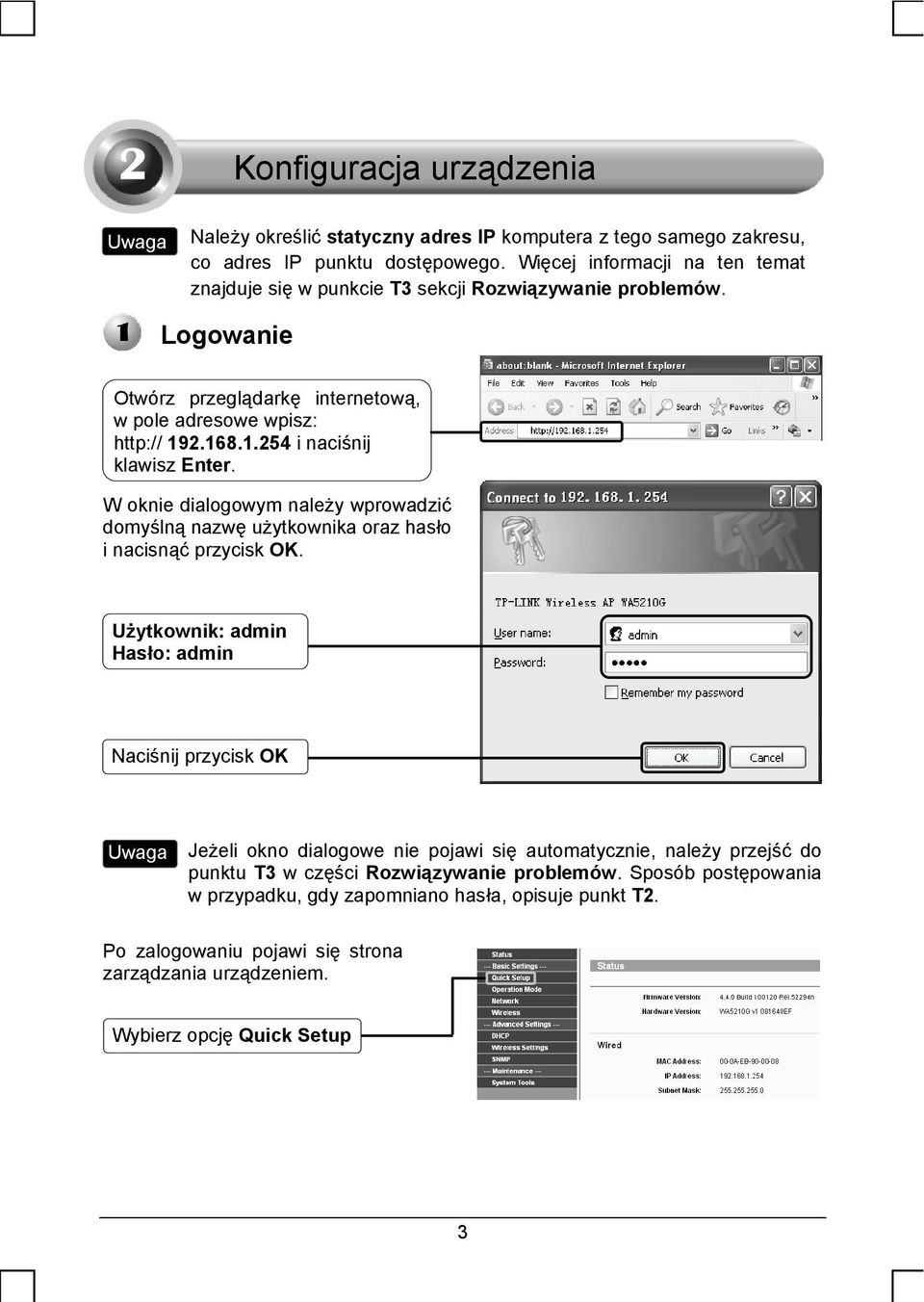

4 Konfiguracja urządzenia Należy określić statyczny adres IP komputera z tego samego zakresu, co adres IP punktu dostępowego. Więcej informacji na ten temat znajduje się w punkcie T3 sekcji Rozwiązywanie problemów. Logowanie Otwórz przeglądarkę internetową, w pole adresowe wpisz: i naciśnij klawisz Enter. W oknie dialogowym należy wprowadzić domyślną nazwę użytkownika oraz hasło i nacisnąć przycisk OK. Użytkownik: admin Hasło: admin Naciśnij przycisk OK Jeżeli okno dialogowe nie pojawi się automatycznie, należy przejść do punktu T3 w części Rozwiązywanie problemów. Sposób postępowania w przypadku, gdy zapomniano hasła, opisuje punkt T2. Po zalogowaniu pojawi się strona zarządzania urządzeniem. Wybierz opcję Quick Setup 3

2.168.1.254 i naciśnij klawisz Enter. W oknie dialogowym należy wprowadzić domyślną nazwę użytkownika oraz hasło i nacisnąć przycisk OK.

5 Ustawienia trybu pracy urządzenia Pojawi się następujące okno: Naciśnij przycisk Next Wybierz wymagany tryb pracy Naciśnij przycisk Next Można określić trzy tryby pracy punktu dostępowego: AP Client Router, 2 AP Router i AP. a) Aby podłączyć się do Internetu na łączu udostępnionym przez dostawcę usługi bezprzewodowego dostępu do sieci internetowej (WISP), należy wybrać opcję AP Client Router i przejść do punktu A. b) Aby skonfigurować połączenie punkt-punkt, należy przejść do punktu B. c) Aby skonfigurować repeater, należy przejść do punktu C. A. Konfiguracja klienta WISP (CPE) Pojawi się następujące okno. Wybierz typ połączenia WAN określony przez WISP. Dla przykładu wybrano typ PPPoE. Naciśnij przycisk Next Wprowadź nazwę użytkownika (Username) i hasło (Password) określone przed WISP. Naciśnij przycisk Next 4

a) Aby podłączyć się do Internetu na łączu udostępnionym przez dostawcę usługi bezprzewodowego dostępu do sieci internetowej (WISP), należy wybrać opcję AP Client Router i przejść do punktu A.

6 Nazwa użytkownika (Username) i hasło (Password) określone są przez dostawcę usługi bezprzewodowego dostępu do sieci internetowej (WISP). Wprowadź identyfikator SSID określony przed WISP. Naciśnij przycisk Next Aby zamknąć kreator, należy nacisnąć przycisk Finish. Proszę zaczekać, aż punkt dostępowy automatycznie zrestartuje się. Po ponownym uruchomieniu wprowadzone ustawienia będą aktywne. Naciśnij przycisk Finish B. Konfiguracja połączenia punkt-punkt Do tego połączenia wymagane są dwa punkty dostępowe TL-WA5210G. 1) Ustawienia punktu dostępowego (AP) Wybierz opcję AP Naciśnij przycisk Next Wprowadź unikalną i łatwą do zapamiętania przez użytkowników nazwę sieci bezprzewodowej. Dla przykładu wprowadzono nazwę SSID: TP-LINK_ Wybierz swój region z rozwijanej listy. Naciśnij przycisk Next Aby zamknąć kreator, należy nacisnąć przycisk Finish. Proszę zaczekać, aż punkt dostępowy automatycznie zrestartuje się. Po ponownym uruchomieniu wprowadzone ustawienia będą aktywne. Naciśnij przycisk Finish 5

Po ponownym uruchomieniu wprowadzone ustawienia będą aktywne. Naciśnij przycisk Finish B. Konfiguracja połączenia punkt-punkt Do tego połączenia wymagane są dwa punkty dostępowe TL-WA5210G.

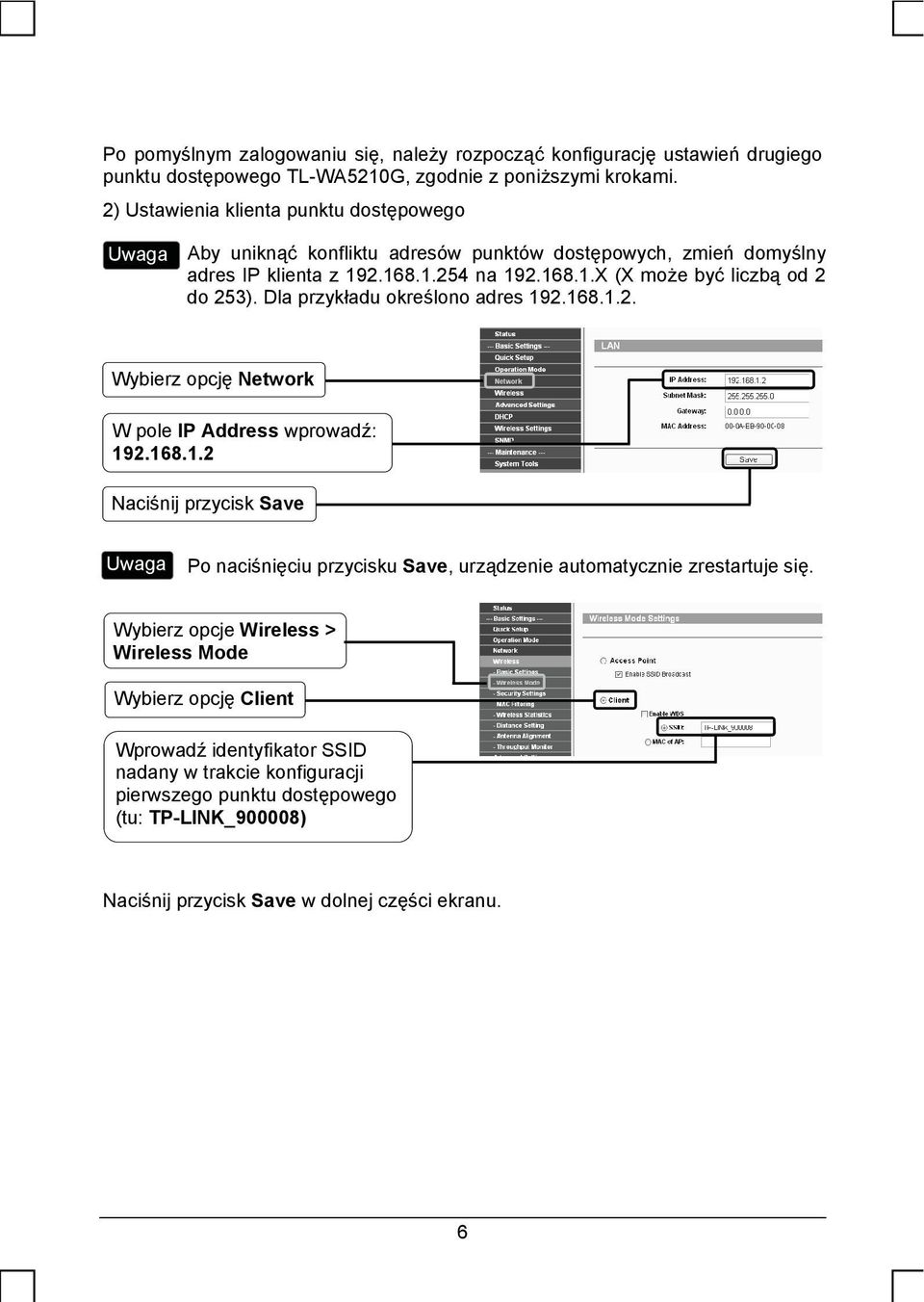

7 Po pomyślnym zalogowaniu się, należy rozpocząć konfigurację ustawień drugiego punktu dostępowego TL-WA5210G, zgodnie z poniższymi krokami. 2) Ustawienia klienta punktu dostępowego Aby uniknąć konfliktu adresów punktów dostępowych, zmień domyślny adres IP klienta z na X (X może być liczbą od 2 do 253). Dla przykładu określono adres Wybierz opcję Network W pole IP Address wprowadź: Naciśnij przycisk Save Po naciśnięciu przycisku Save, urządzenie automatycznie zrestartuje się. Wybierz opcje Wireless > Wireless Mode Wybierz opcję Client Wprowadź identyfikator SSID nadany w trakcie konfiguracji pierwszego punktu dostępowego (tu: TP-LINK_900008) Naciśnij przycisk Save w dolnej części ekranu. 6

Dla przykładu określono adres 192.168.1.2. Wybierz opcję Network W pole IP Address wprowadź: 192.168.1.2 Naciśnij przycisk Save Po naciśnięciu przycisku Save, urządzenie automatycznie zrestartuje się.

8 C. Konfiguracja repeatera Wybierz opcję Wireless > Wireless Mode Zaznacz opcję Repeater Naciśnij przycisk Survey Pojawi się następujące okno. Znajdź identyfikator BSSID punktu dostępowego, którego sygnał ma być wzmocniony i zapisz go albo skopiuj. Tutaj skopiowano adres BSSID punktu dostępowego 'TP-LINK': 00-1D-0F-98-2B-08 Wprowadź lub wklej identyfikator BSSID punktu dostępowego w pole pod opcją Repeater Identyfikator BSSID jest taki sam jak adres MAC. Następnie naciśnij przycisk Save w dolnej części ekranu. Ustawienie anteny Po określeniu trybu pracy urządzenia można dokonać zmian parametrów wyświetlonych w oknie Antenna Alignment. Zmiana kierunku transmisji urządzenia CPE pozwala uzyskać większą siłę sygnału. 7

Tutaj skopiowano adres BSSID punktu dostępowego 'TP-LINK': 00-1D-0F-98-2B-08 Wprowadź lub wklej identyfikator BSSID punktu dostępowego w pole pod opcją Repeater Identyfikator BSSID

9 Rozwiązywanie problemów T1. Jak przywrócić ustawienia fabryczne punktu dostępowego? Naciśnij i przytrzymaj przez 8-10 sekund przycisk Reset. Urządzenie musi być włączone. Przyciśnij na 8-10 sekund Po zresetowaniu punktu dostępowego, bieżąca konfiguracja zostanie utracona. Należy ponownie skonfigurować router. T2. Co zrobić w przypadku zapomnienia hasła? 1) Przywróć ustawienia fabryczne punktu dostępowego (zgodnie z punktem T1); 2) Wprowadź domyślną nazwę użytkownika i hasło: admin, admin; 3) Skonfiguruj ponownie punkt dostępowy zgodnie z punktami tej instrukcji. T3. Co zrobić w przypadku braku dostępu do strony konfiguracyjnej? 1) Ustaw adres IP komputera. Dla systemu Windows XP Wybierz: Start > Control Panel, pokaże się następujące okno: Wybierz opcję Network and Internet Connections 8

1) Przywróć ustawienia fabryczne punktu dostępowego (zgodnie z punktem T1); 2) Wprowadź domyślną nazwę użytkownika i hasło: admin, admin; 3) Skonfiguruj ponownie punkt dostępowy zgodnie z punktami

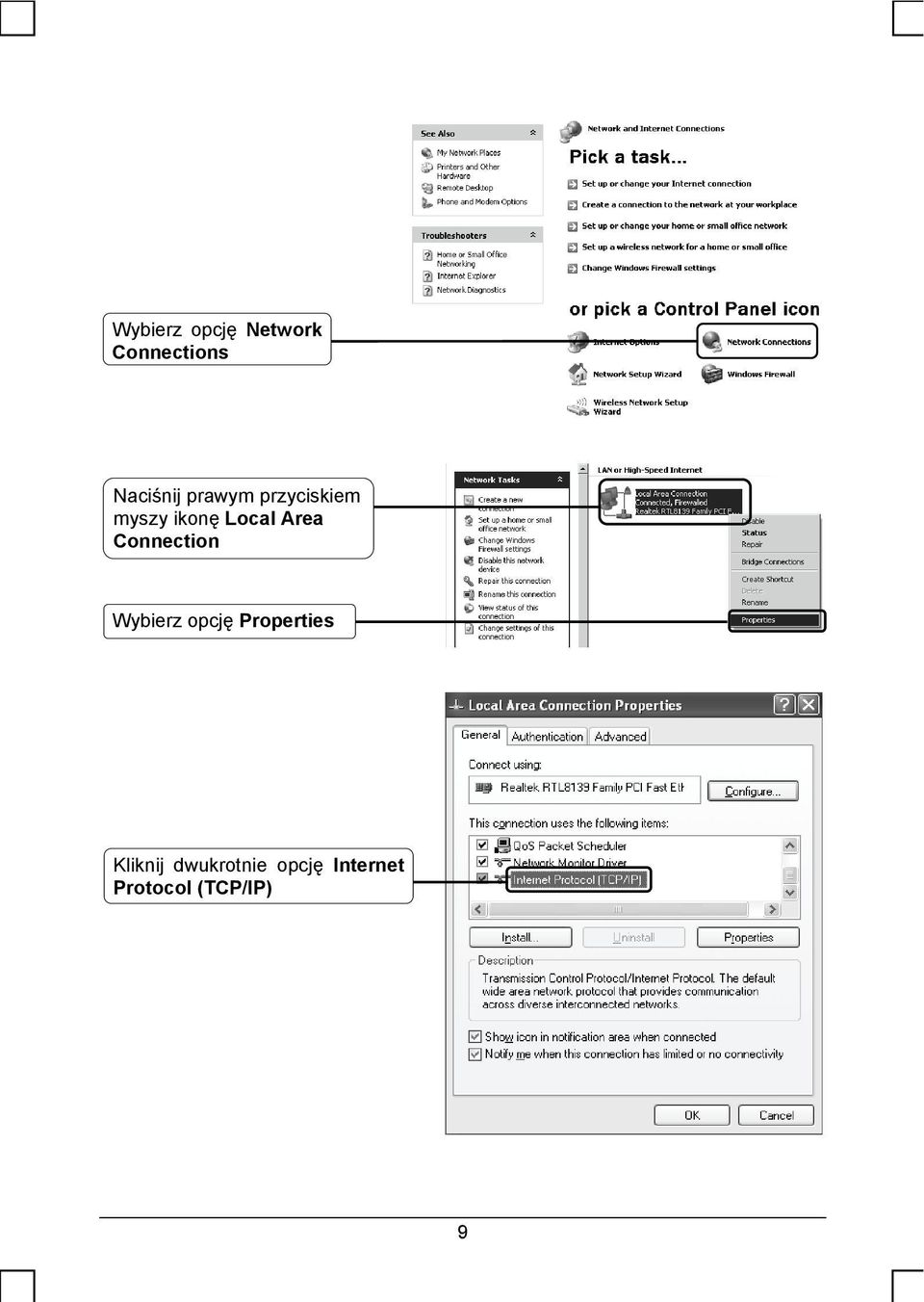

10 Wybierz opcję Network Connections Naciśnij prawym przyciskiem myszy ikonę Local Area Connection Wybierz opcję Properties Kliknij dwukrotnie opcję Internet Protocol (TCP/IP) 9

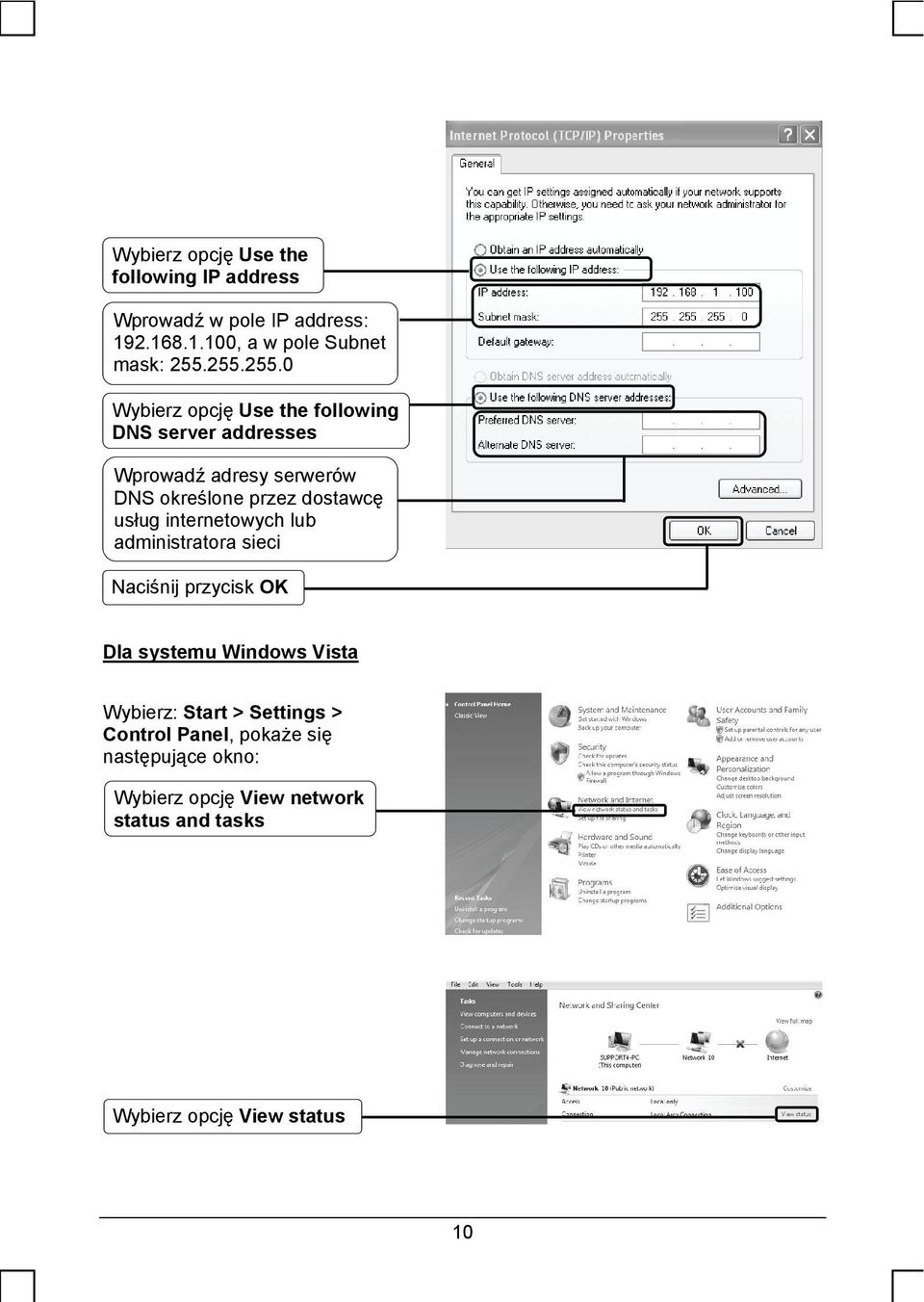

11 Wybierz opcję Use the following IP address Wprowadź w pole IP address: , a w pole Subnet mask: Wybierz opcję Use the following DNS server addresses Wprowadź adresy serwerów DNS określone przez dostawcę usług internetowych lub administratora sieci Naciśnij przycisk OK Dla systemu Windows Vista Wybierz: Start > Settings > Control Panel, pokaże się następujące okno: Wybierz opcję View network status and tasks Wybierz opcję View status 10

usług internetowych lub administratora sieci Naciśnij przycisk OK Dla systemu Windows Vista Wybierz: Start >

12 Wybierz opcję Properties Kliknij dwukrotnie opcję Internet Protocol Version 4 (TCP/IPv4) 11

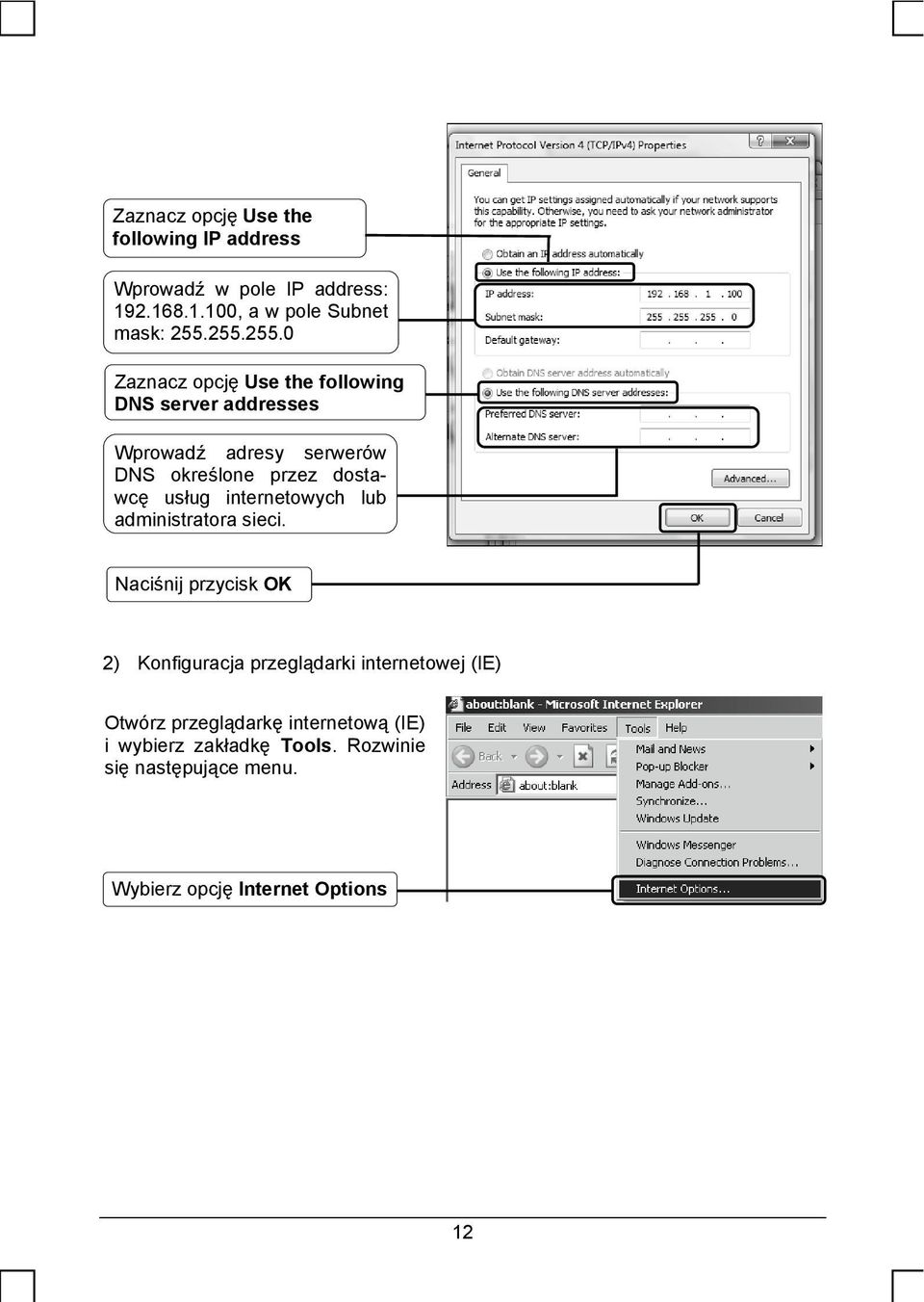

13 Zaznacz opcję Use the following IP address Wprowadź w pole IP address: , a w pole Subnet mask: Zaznacz opcję Use the following DNS server addresses Wprowadź adresy serwerów DNS określone przez dostawcę usług internetowych lub administratora sieci. Naciśnij przycisk OK 2) Konfiguracja przeglądarki internetowej (IE) Otwórz przeglądarkę internetową (IE) i wybierz zakładkę Tools. Rozwinie się następujące menu. Wybierz opcję Internet Options 12

usług internetowych lub administratora sieci.

14 Zaznacz opcję Never dial a connection Naciśnij przycisk OK Po skonfigurowaniu powyższych ustawień należy ponownie zalogować się do strony konfiguracyjnej urządzenia. Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne punktu dostępowego i dokonać ponownej konfiguracji urządzenia zgodnie ze wskazówkami zawartymi w tej instrukcji. Jeżeli problem będzie się powtarzał, proszę skontaktować się z naszym działem wsparcia technicznego. Więcej informacji na temat rozwiązywania problemów i wsparcia technicznego można uzyskać logując się na stronę: 13

Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne punktu dostępowego i dokonać ponownej konfiguracji urządzenia zgodnie ze

15 Wsparcie techniczne Więcej informacji pomocnych w rozwiązywaniu problemów znajduje się na stronie: Najnowszy firmware, sterowniki, oprogramowanie oraz instrukcje obsługi można pobrać ze strony: Wsparcie techniczne można uzyskać pod następującymi adresami: Centrala Tel: support@tp-link.com Czas obsługi: 24h, 7 dni w tygodniu Singapur Tel: support.sg@tp-link.com Czas obsługi: 24h, 7 dni w tygodniu Niemcy / Austria / Szwajcaria Tel: (w języku niemieckim) support.de@tp-link.com Czas obsługi: od poniedziałku do piątku w godz.: 9:00-18:00 GMT+ 1 lub GMT+ 2 (Czas letni w Niemczech) Za wyjątkiem świąt w Hesse. Australia / Nowa Zelandia Tel: AU NZ support@tp-link.com.au Czas obsługi: 24h, 7 dni w tygodniu USA / Kanada Tel bezpł.: support.usa@tp-link.com Czas obsługi: 24h, 7 dni w tygodniu Wielka Brytania Tel: +44 (0) support.uk@tp-link.com Czas obsługi: 24h, 7 dni w tygodniu

asp Wsparcie techniczne można uzyskać pod następującymi adresami: Centrala Tel: +86 755 26504400 E-mail: support@tp-link.
