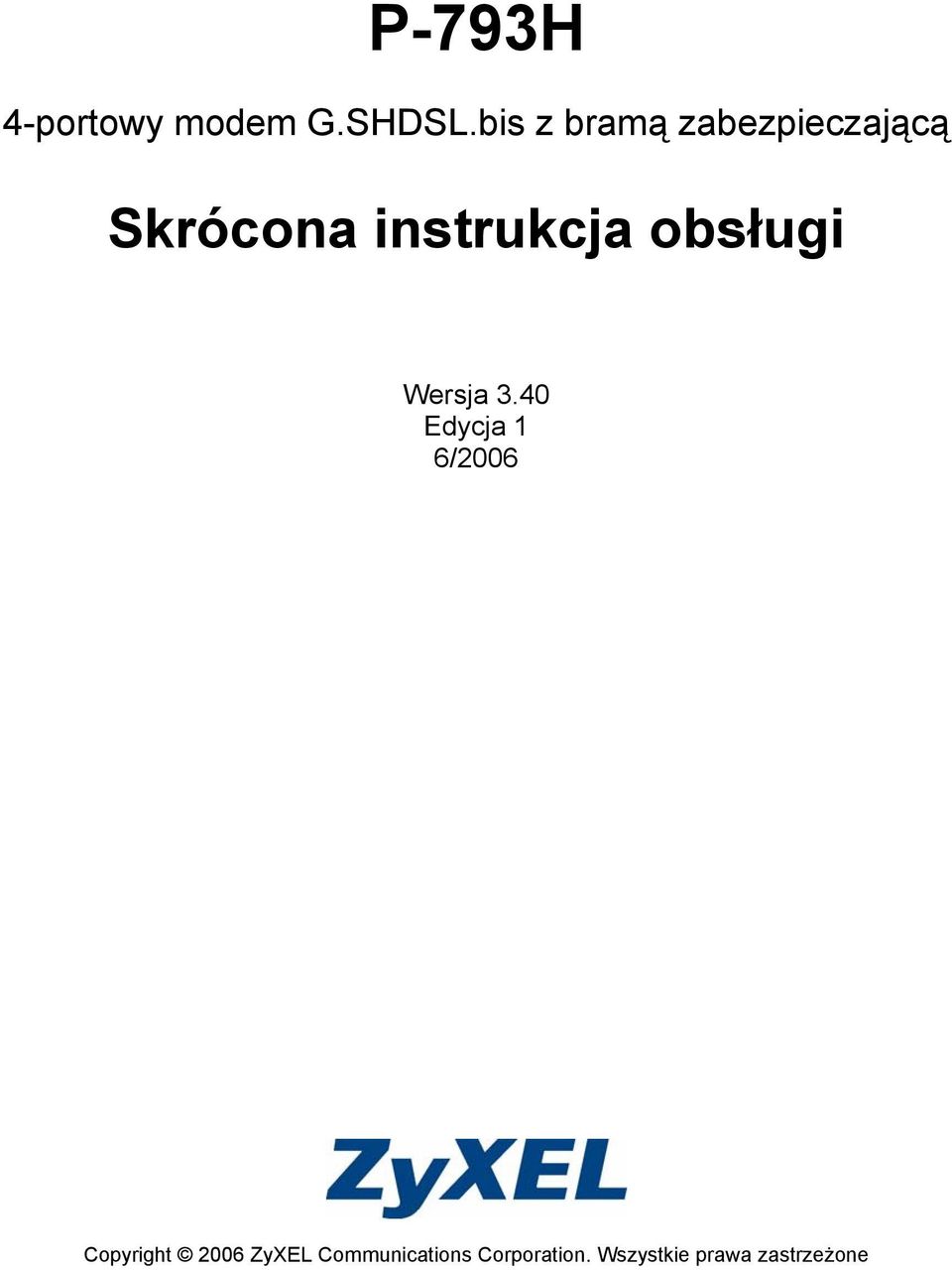

1 P-793H 4-portowy modem G.SHDSL.bis z bramą zabezpieczającą Skrócona instrukcja obsługi Wersja 3.40 Edycja 1 6/2006 Copyright 2006 ZyXEL Communications Corporation. Wszystkie prawa zastrzeżone

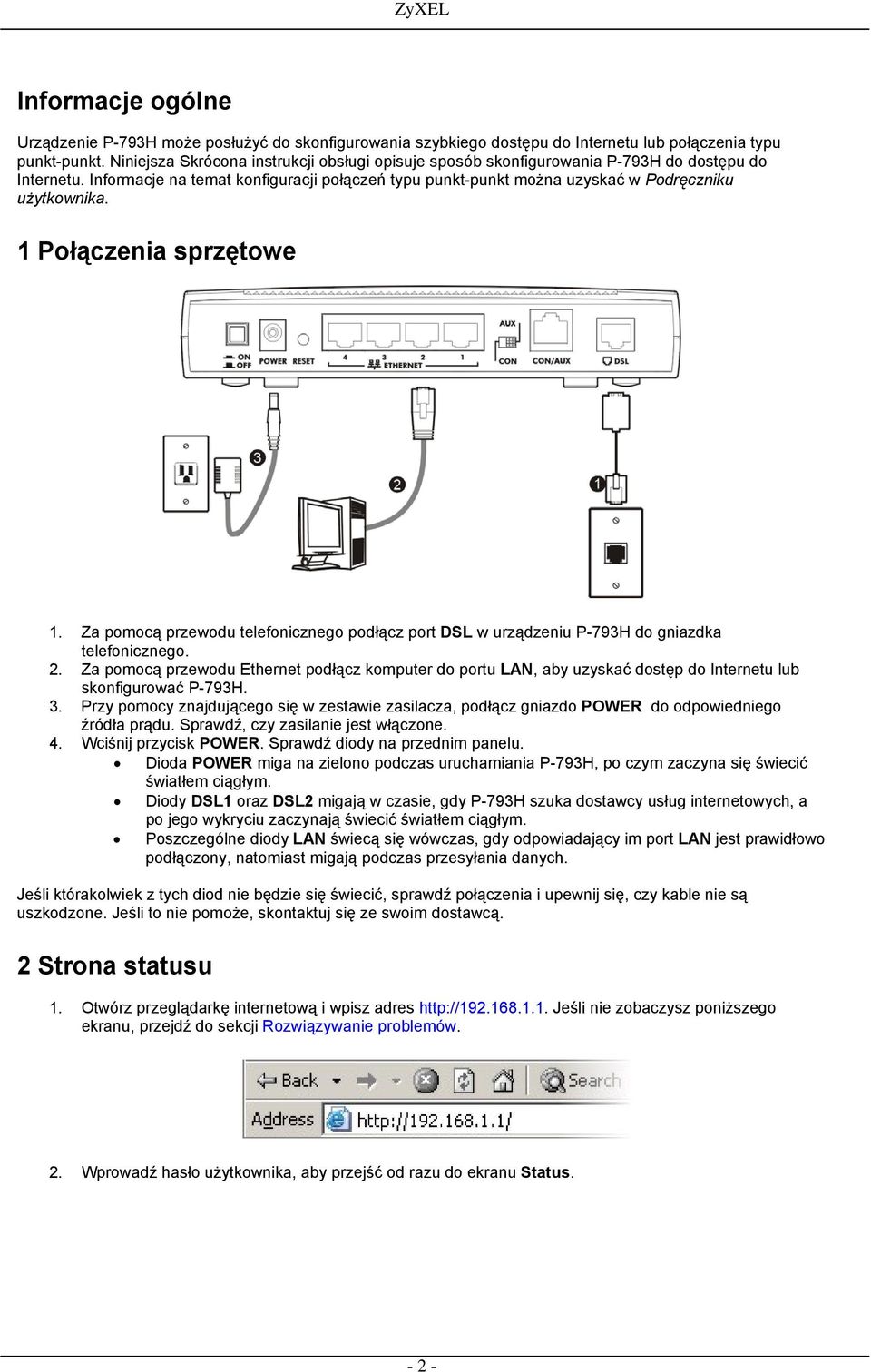

2 Informacje ogólne Urządzenie P-793H może posłużyć do skonfigurowania szybkiego dostępu do Internetu lub połączenia typu punkt-punkt. Niniejsza Skrócona instrukcji obsługi opisuje sposób skonfigurowania P-793H do dostępu do Internetu. Informacje na temat konfiguracji połączeń typu punkt-punkt można uzyskać w Podręczniku użytkownika. 1 Połączenia sprzętowe 1. Za pomocą przewodu telefonicznego podłącz port DSL w urządzeniu P-793H do gniazdka telefonicznego. 2. Za pomocą przewodu Ethernet podłącz komputer do portu LAN, aby uzyskać dostęp do Internetu lub skonfigurować P-793H. 3. Przy pomocy znajdującego się w zestawie zasilacza, podłącz gniazdo POWER do odpowiedniego źródła prądu. Sprawdź, czy zasilanie jest włączone. 4. Wciśnij przycisk POWER. Sprawdź diody na przednim panelu. Dioda POWER miga na zielono podczas uruchamiania P-793H, po czym zaczyna się świecić światłem ciągłym. Diody DSL1 oraz DSL2 migają w czasie, gdy P-793H szuka dostawcy usług internetowych, a po jego wykryciu zaczynają świecić światłem ciągłym. Poszczególne diody LAN świecą się wówczas, gdy odpowiadający im port LAN jest prawidłowo podłączony, natomiast migają podczas przesyłania danych. Jeśli którakolwiek z tych diod nie będzie się świecić, sprawdź połączenia i upewnij się, czy kable nie są uszkodzone. Jeśli to nie pomoże, skontaktuj się ze swoim dostawcą. 2 Strona statusu 1. Otwórz przeglądarkę internetową i wpisz adres Jeśli nie zobaczysz poniższego ekranu, przejdź do sekcji Rozwiązywanie problemów. 2. Wprowadź hasło użytkownika, aby przejść od razu do ekranu Status

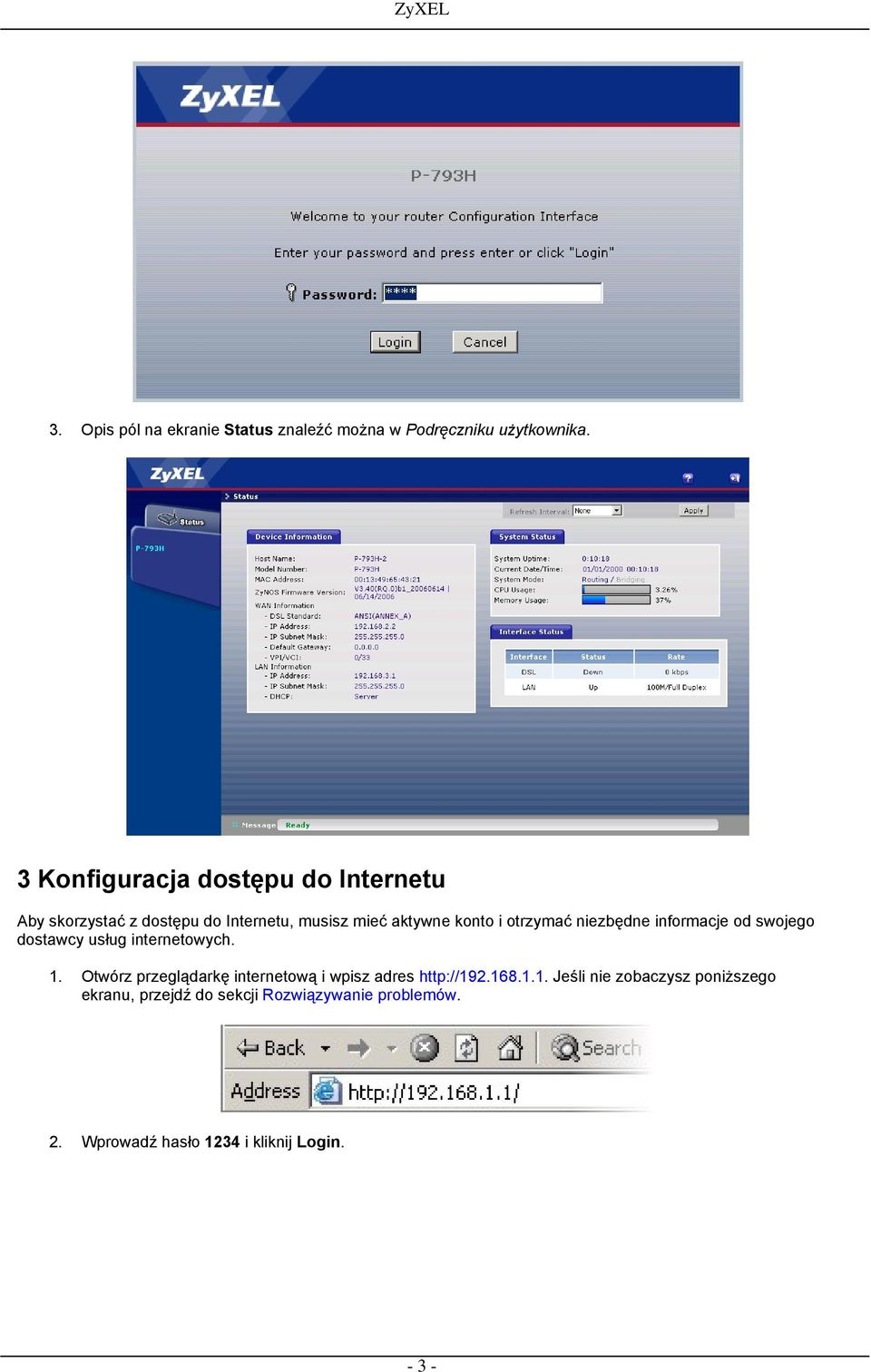

3 3. Opis pól na ekranie Status znaleźć można w Podręczniku użytkownika. 3 Konfiguracja dostępu do Internetu Aby skorzystać z dostępu do Internetu, musisz mieć aktywne konto i otrzymać niezbędne informacje od swojego dostawcy usług internetowych. 1. Otwórz przeglądarkę internetową i wpisz adres Jeśli nie zobaczysz poniższego ekranu, przejdź do sekcji Rozwiązywanie problemów. 2. Wprowadź hasło 1234 i kliknij Login

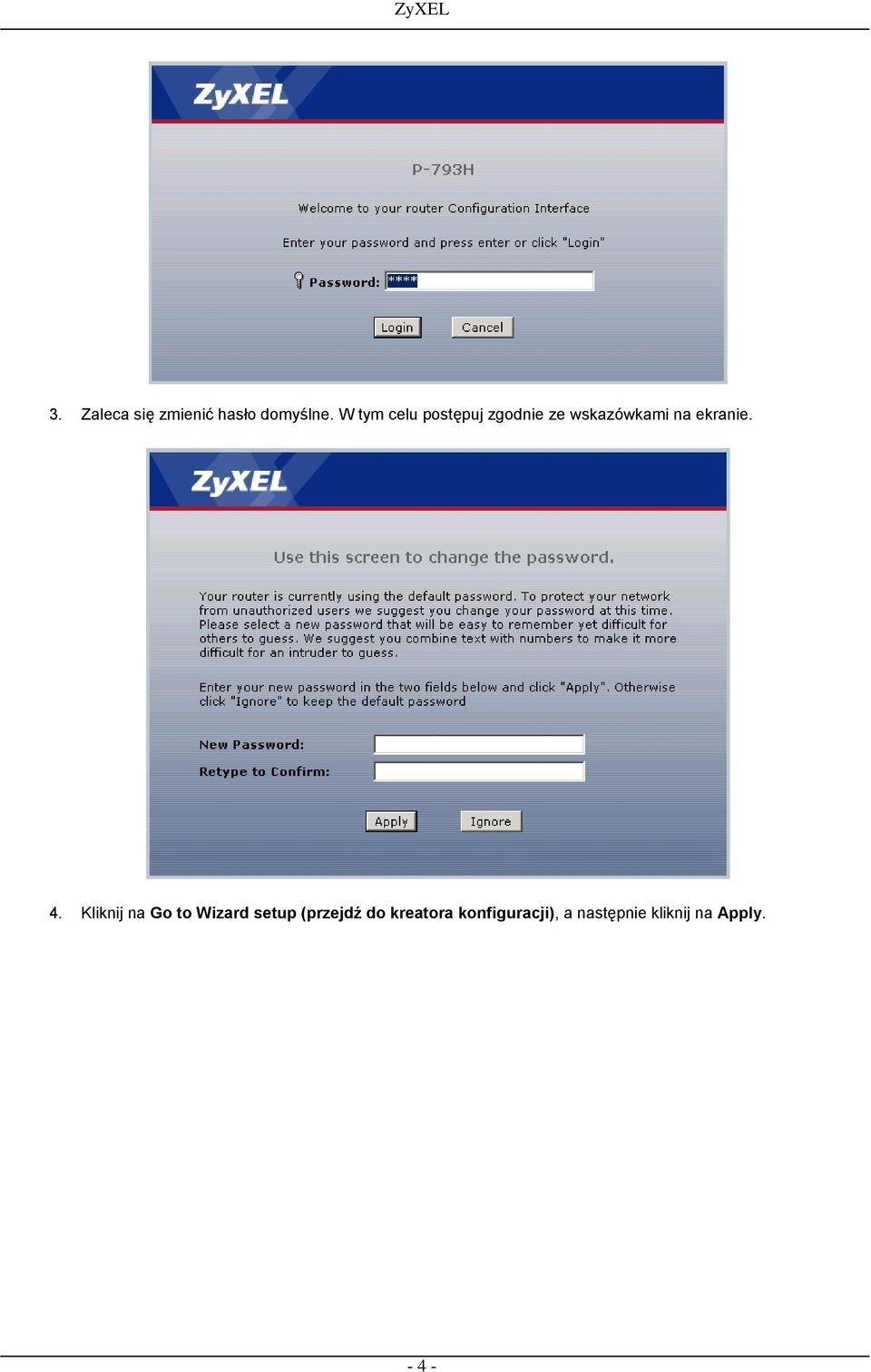

4 3. Zaleca się zmienić hasło domyślne. W tym celu postępuj zgodnie ze wskazówkami na ekranie. 4. Kliknij na Go to Wizard setup (przejdź do kreatora konfiguracji), a następnie kliknij na Apply

5 5. Kliknij Internet Setup. 6. Postępuj zgodnie ze wskazówkami kreatora, aby skonfigurować połączenie do Internetu. Rozwiązywanie problemów Jeśli nie możesz połączyć się z aplikacją do konfiguracji przez WWW, opisaną w sekcji 2 i 3, sprawdź, czy przeglądarka nie blokuje wyskakujących okienek i czy masz prawidłowo ustawiony poziom uprawnień JavaScript i Java. Więcej szczegółów na ten temat znajduje się w aneksie w Podręczniku użytkownika. Jeśli nie możesz połączyć się z Internetem w czasie, gdy komputer jest podłączony do portu ETHERNET, wykonaj poniższe czynności. 1. Sprawdź diody na przednim panelu. Jeśli świecą się inaczej, niż opisano w sekcji 1, sprawdź prawidłowość wszystkich połączeń (zobacz sekcję 1). Jeśli diody wciąż nie świecą się zgodnie z opisem, wyłącz urządzenie, odczekaj kilka sekund i włącz je ponownie. 2. Postępuj zgodnie z krokami opisanymi w sekcji 3. Sprawdź, czy informacje, które wprowadziłeś, są prawidłowe. Przykładowo, jeśli do Twojego konta przypisana jest nazwa użytkownika i hasło, wprowadź - 5 -

6 je dokładnie. Ponadto, jeśli nie jesteś pewien, jakiej metody enkapsulacji używa Twój dostawca Internetu, skontaktuj się z nim. 3. Jeżeli używasz nowego konta internetowego, skontaktuj się z dostawcą Internetu, aby upewnić się, że jest ono aktywne. Jeżeli wciąż będziesz miał problemy, zapoznaj się z rozdziałem Rozwiązywanie problemów w Podręczniku użytkownika. Oglądanie certyfikatów produktu 1. Przejdź pod adres 2. Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do strony tego produktu. 3. Kliknij żądany certyfikat, aby go obejrzeć
