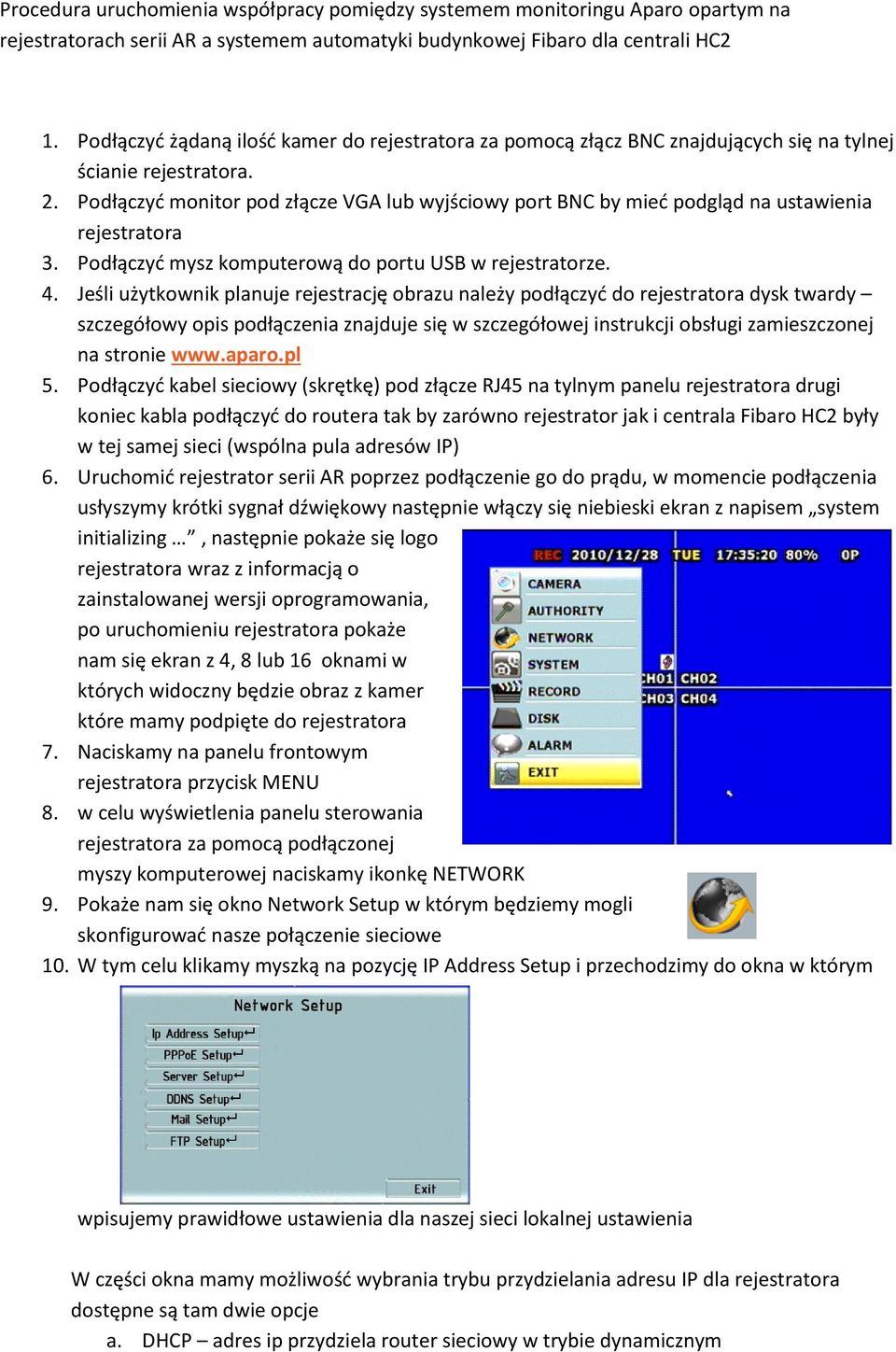

1 Procedura uruchomienia współpracy pomiędzy systemem monitoringu Aparo opartym na rejestratorach serii AR a systemem automatyki budynkowej Fibaro dla centrali HC2 1. Podłączyć żądaną ilość kamer do rejestratora za pomocą złącz BNC znajdujących się na tylnej ścianie rejestratora. 2. Podłączyć monitor pod złącze VGA lub wyjściowy port BNC by mieć podgląd na ustawienia rejestratora 3. Podłączyć mysz komputerową do portu USB w rejestratorze. 4. Jeśli użytkownik planuje rejestrację obrazu należy podłączyć do rejestratora dysk twardy szczegółowy opis podłączenia znajduje się w szczegółowej instrukcji obsługi zamieszczonej na stronie 5. Podłączyć kabel sieciowy (skrętkę) pod złącze RJ45 na tylnym panelu rejestratora drugi koniec kabla podłączyć do routera tak by zarówno rejestrator jak i centrala Fibaro HC2 były w tej samej sieci (wspólna pula adresów IP) 6. Uruchomić rejestrator serii AR poprzez podłączenie go do prądu, w momencie podłączenia usłyszymy krótki sygnał dźwiękowy następnie włączy się niebieski ekran z napisem system initializing, następnie pokaże się logo rejestratora wraz z informacją o zainstalowanej wersji oprogramowania, po uruchomieniu rejestratora pokaże nam się ekran z 4, 8 lub 16 oknami w których widoczny będzie obraz z kamer które mamy podpięte do rejestratora 7. Naciskamy na panelu frontowym rejestratora przycisk MENU 8. w celu wyświetlenia panelu sterowania rejestratora za pomocą podłączonej myszy komputerowej naciskamy ikonkę NETWORK 9. Pokaże nam się okno Network Setup w którym będziemy mogli skonfigurować nasze połączenie sieciowe 10. W tym celu klikamy myszką na pozycję IP Address Setup i przechodzimy do okna w którym wpisujemy prawidłowe ustawienia dla naszej sieci lokalnej ustawienia W części okna mamy możliwość wybrania trybu przydzielania adresu IP dla rejestratora dostępne są tam dwie opcje a. DHCP adres ip przydziela router sieciowy w trybie dynamicznym

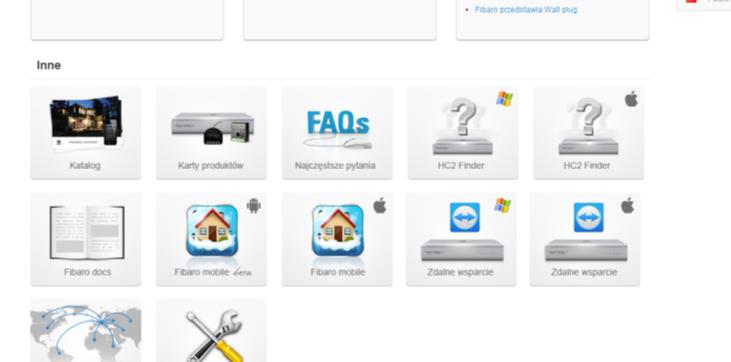

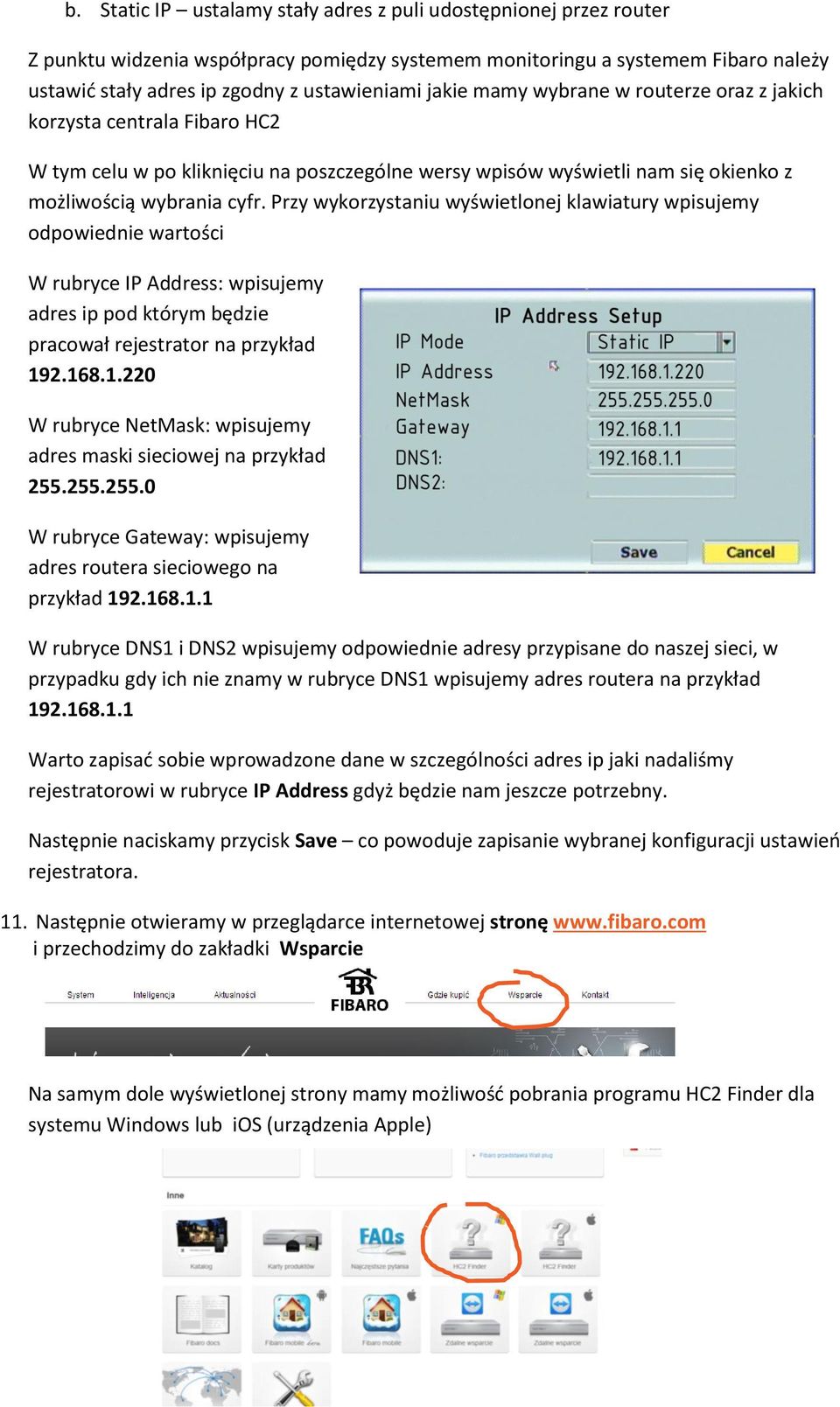

2 b. Static IP ustalamy stały adres z puli udostępnionej przez router Z punktu widzenia współpracy pomiędzy systemem monitoringu a systemem Fibaro należy ustawić stały adres ip zgodny z ustawieniami jakie mamy wybrane w routerze oraz z jakich korzysta centrala Fibaro HC2 W tym celu w po kliknięciu na poszczególne wersy wpisów wyświetli nam się okienko z możliwością wybrania cyfr. Przy wykorzystaniu wyświetlonej klawiatury wpisujemy odpowiednie wartości W rubryce IP Address: wpisujemy adres ip pod którym będzie pracował rejestrator na przykład W rubryce NetMask: wpisujemy adres maski sieciowej na przykład W rubryce Gateway: wpisujemy adres routera sieciowego na przykład W rubryce DNS1 i DNS2 wpisujemy odpowiednie adresy przypisane do naszej sieci, w przypadku gdy ich nie znamy w rubryce DNS1 wpisujemy adres routera na przykład Warto zapisać sobie wprowadzone dane w szczególności adres ip jaki nadaliśmy rejestratorowi w rubryce IP Address gdyż będzie nam jeszcze potrzebny. Następnie naciskamy przycisk Save co powoduje zapisanie wybranej konfiguracji ustawień rejestratora. 11. Następnie otwieramy w przeglądarce internetowej stronę i przechodzimy do zakładki Wsparcie Na samym dole wyświetlonej strony mamy możliwość pobrania programu HC2 Finder dla systemu Windows lub ios (urządzenia Apple)

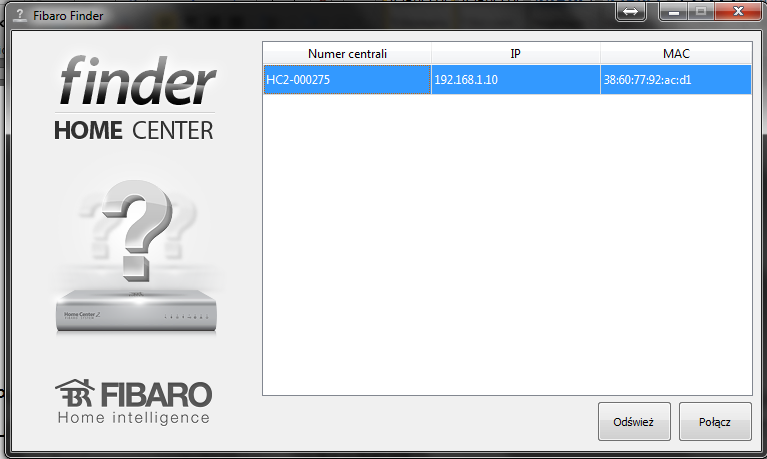

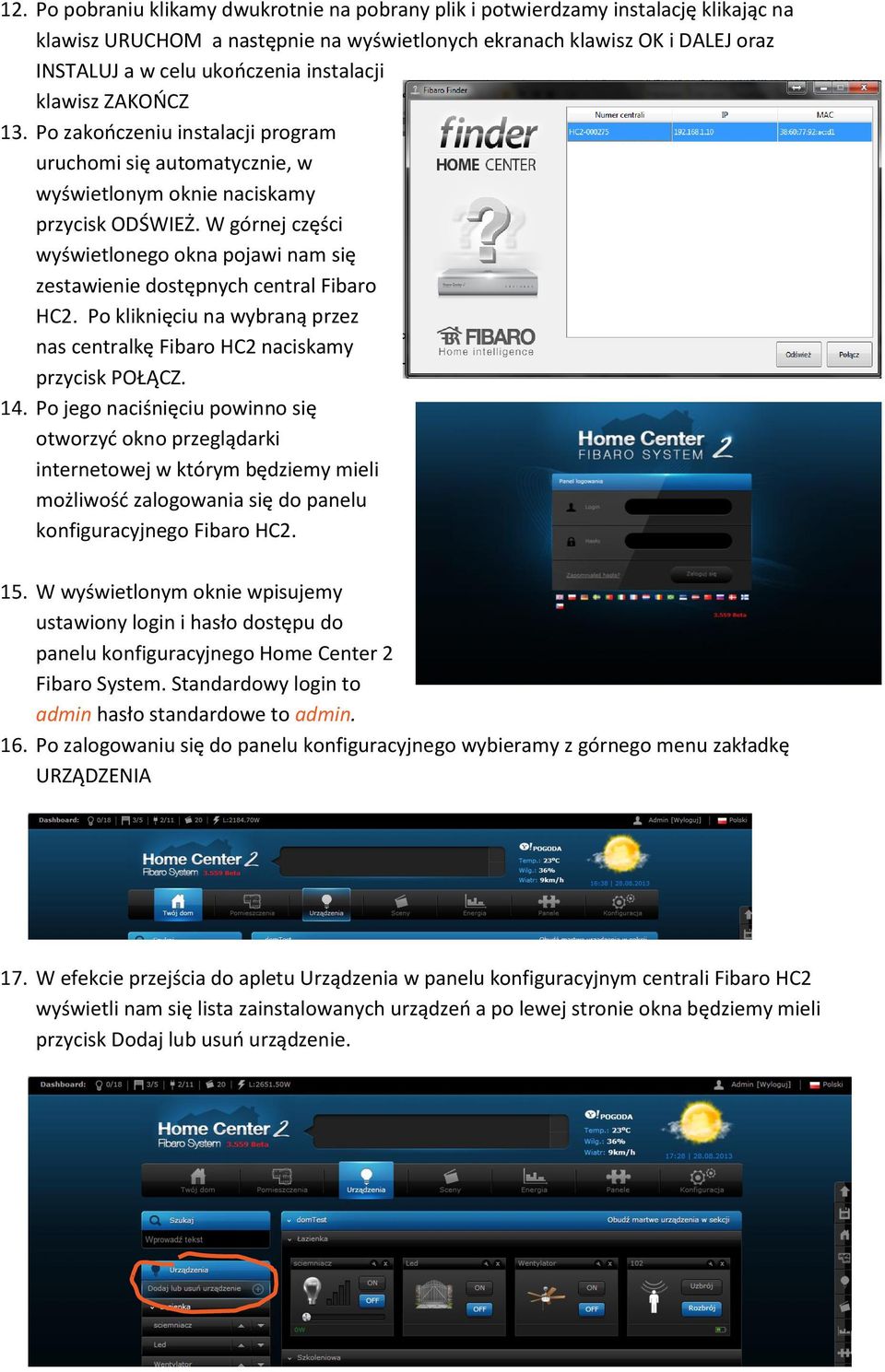

3 12. Po pobraniu klikamy dwukrotnie na pobrany plik i potwierdzamy instalację klikając na klawisz URUCHOM a następnie na wyświetlonych ekranach klawisz OK i DALEJ oraz INSTALUJ a w celu ukończenia instalacji klawisz ZAKOŃCZ 13. Po zakończeniu instalacji program uruchomi się automatycznie, w wyświetlonym oknie naciskamy przycisk ODŚWIEŻ. W górnej części wyświetlonego okna pojawi nam się zestawienie dostępnych central Fibaro HC2. Po kliknięciu na wybraną przez nas centralkę Fibaro HC2 naciskamy przycisk POŁĄCZ. 14. Po jego naciśnięciu powinno się otworzyć okno przeglądarki internetowej w którym będziemy mieli możliwość zalogowania się do panelu konfiguracyjnego Fibaro HC W wyświetlonym oknie wpisujemy ustawiony login i hasło dostępu do panelu konfiguracyjnego Home Center 2 Fibaro System. Standardowy login to admin hasło standardowe to admin. 16. Po zalogowaniu się do panelu konfiguracyjnego wybieramy z górnego menu zakładkę URZĄDZENIA 17. W efekcie przejścia do apletu Urządzenia w panelu konfiguracyjnym centrali Fibaro HC2 wyświetli nam się lista zainstalowanych urządzeń a po lewej stronie okna będziemy mieli przycisk Dodaj lub usuń urządzenie.

4 18. Po kliknięciu na wskazany przycisk otworzy nam się okno Dodaj urządzenie na drugiej pozycji od góry znajdziemy pozycję Aby dodać kamerę? 19. Po kliknięciu przycisku DODAJ otworzy nam się okno ustawień kamery, przechodzimy na zakładkę Zaawansowane i wypełniamy znajdujące się tam pola według poniższych danych a. Nazwa: W tym miejscu wpisujemy dowolną nazwę która pozwoli nam zidentyfikować kamerę w systemie. b. Pokój: Wybieramy z listy dostępnych urządzeń pomieszczenie w którym umiejscowiona jest kamera. c. Model kamery: Z rozwijalnej listy urządzeń wybieramy Rejestrator Aparo d. Użytkownik: w tym miejscu wpisujemy nazwę użytkownika pozwalającą zalogować się do rejestratora standardowe ustawienie to admin e. Hasło : w tym miejscu podajemy odpowiednie dla wpisanego powyżej użytkownika hasło standardowe ustawienie to admin f. Następnie możemy zaznaczyć pole Wyświetlaj obraz z kamery na stronie głównej w przypadku gdy chcemy by obraz z kamer był widoczny cały czas w oknie miniatury urządzenia w panelu konfiguracyjnym.

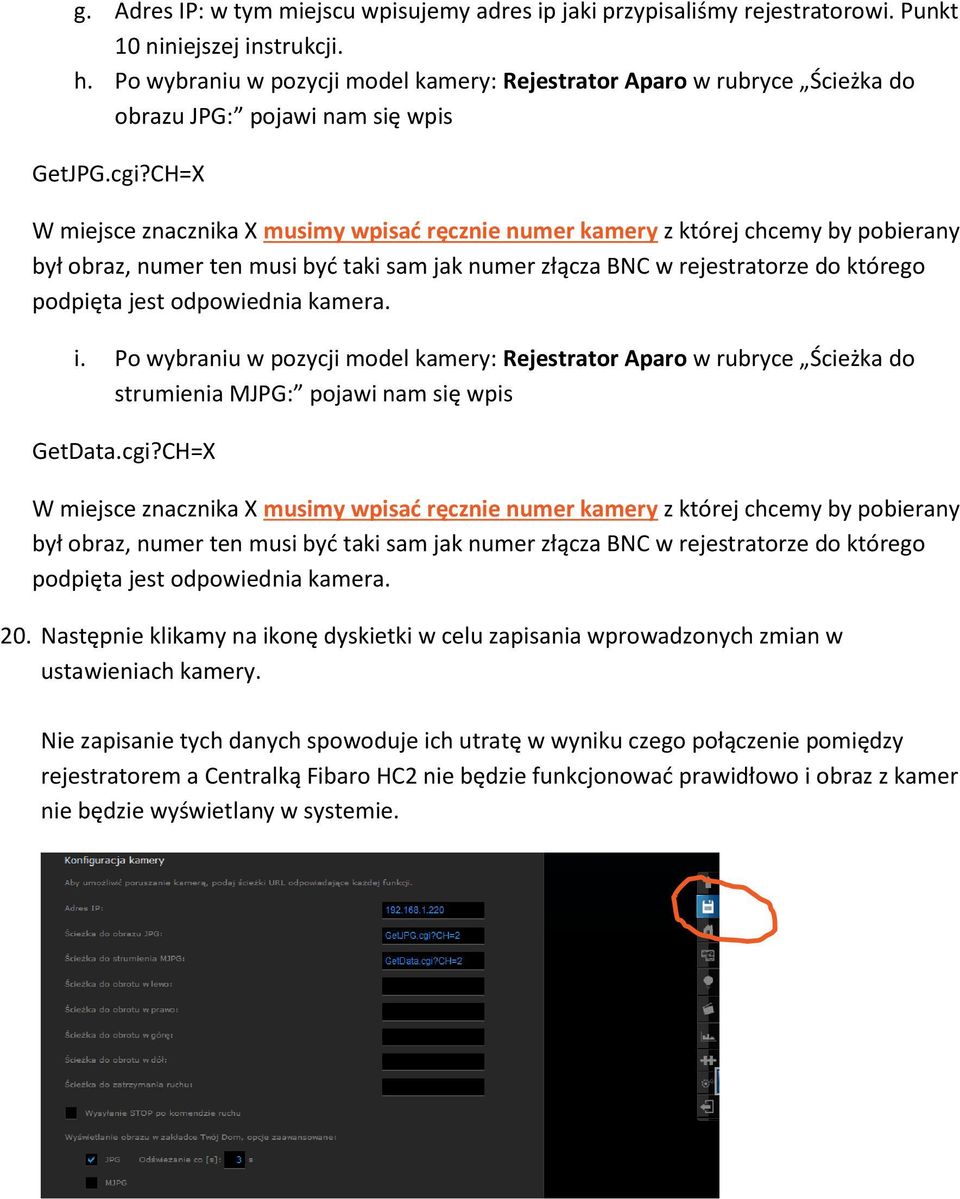

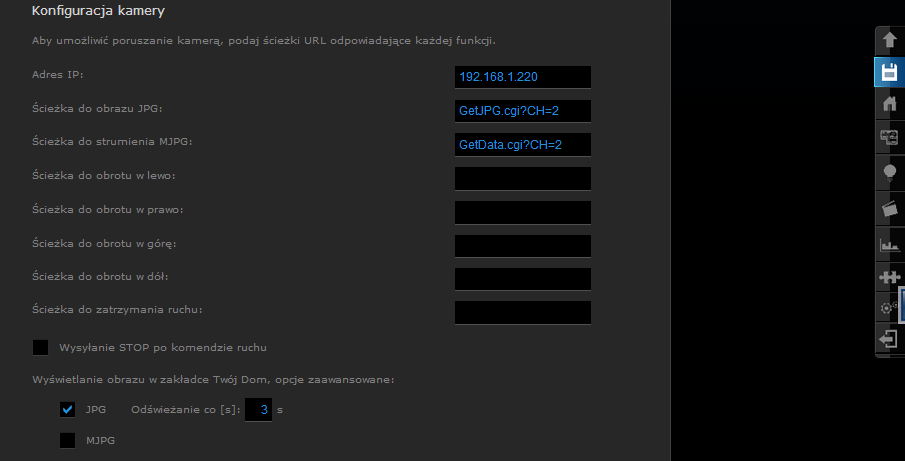

5 g. Adres IP: w tym miejscu wpisujemy adres ip jaki przypisaliśmy rejestratorowi. Punkt 10 niniejszej instrukcji. h. Po wybraniu w pozycji model kamery: Rejestrator Aparo w rubryce Ścieżka do obrazu JPG: pojawi nam się wpis GetJPG.cgi?CH=X W miejsce znacznika X musimy wpisać ręcznie numer kamery z której chcemy by pobierany był obraz, numer ten musi być taki sam jak numer złącza BNC w rejestratorze do którego podpięta jest odpowiednia kamera. i. Po wybraniu w pozycji model kamery: Rejestrator Aparo w rubryce Ścieżka do strumienia MJPG: pojawi nam się wpis GetData.cgi?CH=X W miejsce znacznika X musimy wpisać ręcznie numer kamery z której chcemy by pobierany był obraz, numer ten musi być taki sam jak numer złącza BNC w rejestratorze do którego podpięta jest odpowiednia kamera. 20. Następnie klikamy na ikonę dyskietki w celu zapisania wprowadzonych zmian w ustawieniach kamery. Nie zapisanie tych danych spowoduje ich utratę w wyniku czego połączenie pomiędzy rejestratorem a Centralką Fibaro HC2 nie będzie funkcjonować prawidłowo i obraz z kamer nie będzie wyświetlany w systemie.
