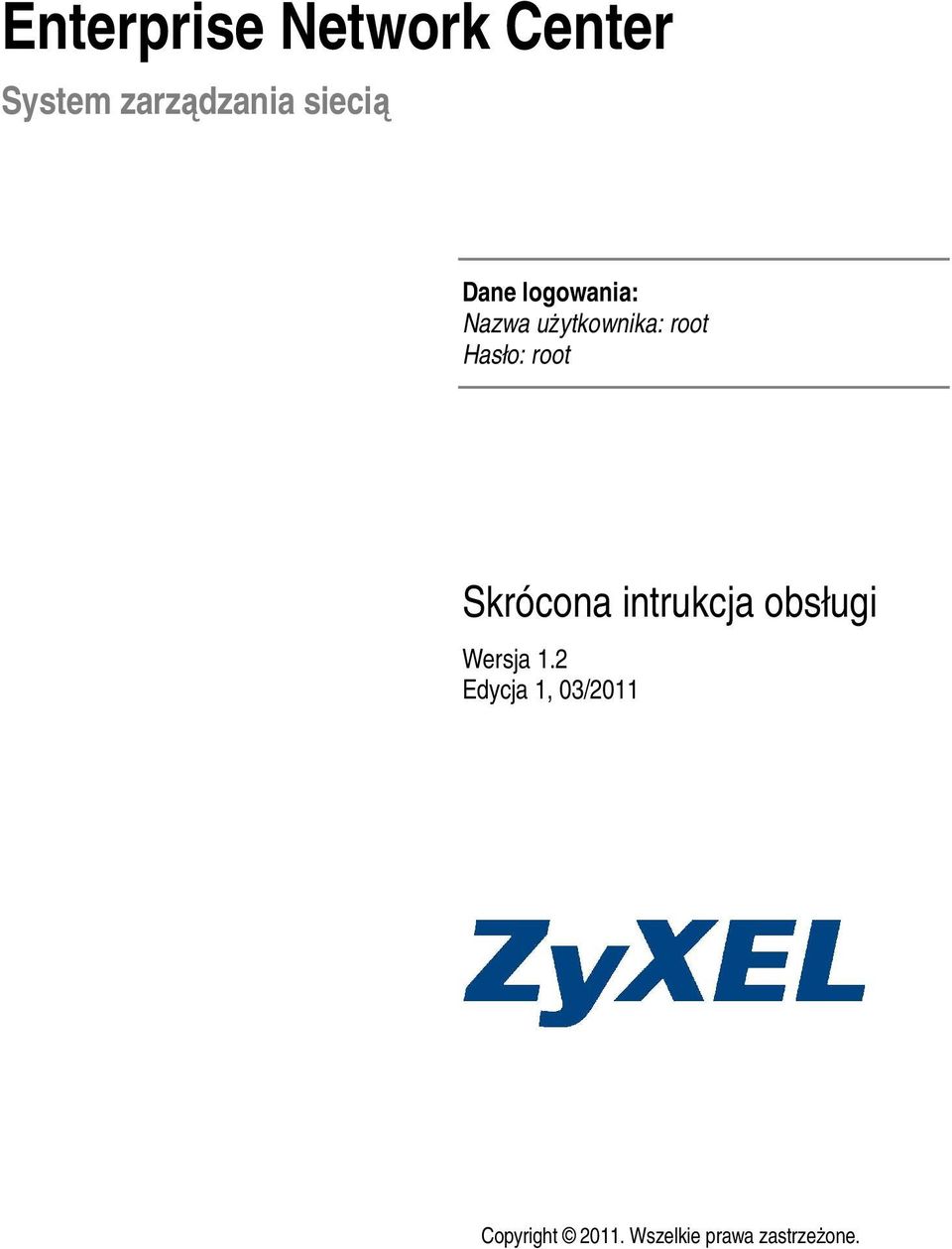

1 System zarządzania siecią Dane logowania: Nazwa użytkownika: root Hasło: root Skrócona intrukcja obsługi Wersja 1.2 Edycja 1, 03/2011 Copyright Wszelkie prawa zastrzeżone.

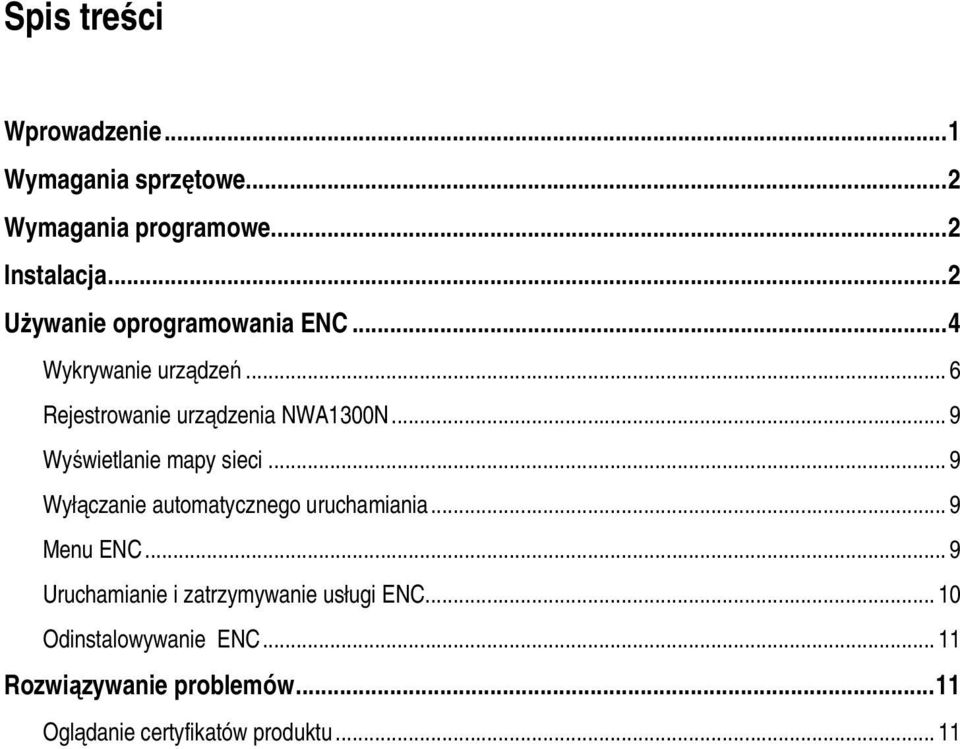

2 Spis treści Wprowadzenie... 1 Wymagania sprzętowe... 2 Wymagania programowe... 2 Instalacja... 2 Używanie oprogramowania ENC... 4 Wykrywanie urządzeń... 6 Rejestrowanie urządzenia NWA1300N... 9 Wyświetlanie mapy sieci... 9 Wyłączanie automatycznego uruchamiania... 9 Menu ENC... 9 Uruchamianie i zatrzymywanie usługi ENC Odinstalowywanie ENC Rozwiązywanie problemów Oglądanie certyfikatów produktu... 11

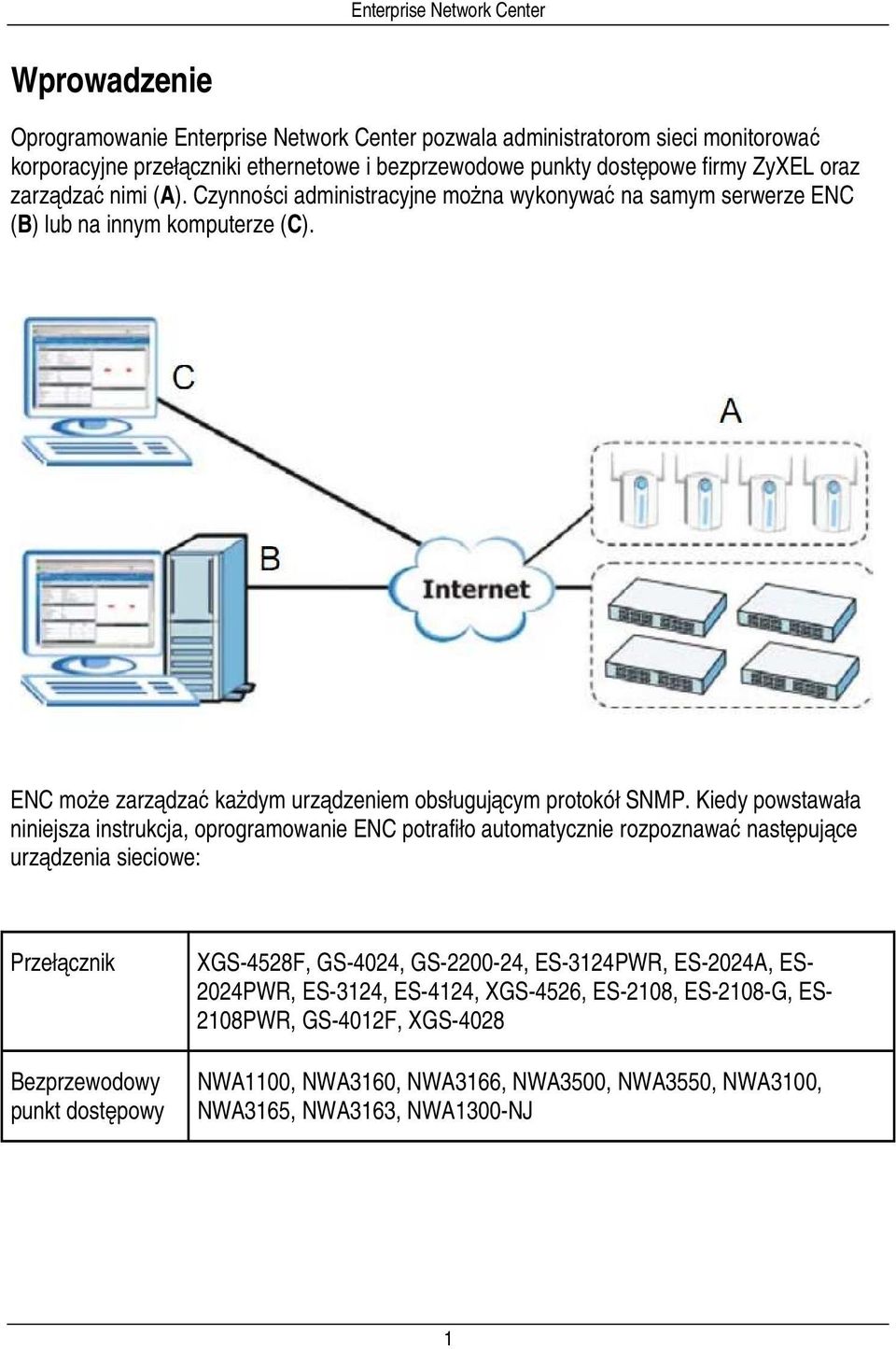

3 Wprowadzenie Oprogramowanie Enterprise Network Center pozwala administratorom sieci monitorować korporacyjne przełączniki ethernetowe i bezprzewodowe punkty dostępowe firmy ZyXEL oraz zarządzać nimi (A). Czynności administracyjne można wykonywać na samym serwerze ENC (B) lub na innym komputerze (C). ENC może zarządzać każdym urządzeniem obsługującym protokół SNMP. Kiedy powstawała niniejsza instrukcja, oprogramowanie ENC potrafiło automatycznie rozpoznawać następujące urządzenia sieciowe: Przełącznik Bezprzewodowy punkt dostępowy XGS-4528F, GS-4024, GS , ES-3124PWR, ES-2024A, ES- 2024PWR, ES-3124, ES-4124, XGS-4526, ES-2108, ES-2108-G, ES- 2108PWR, GS-4012F, XGS-4028 NWA1100, NWA3160, NWA3166, NWA3500, NWA3550, NWA3100, NWA3165, NWA3163, NWA1300-NJ 1

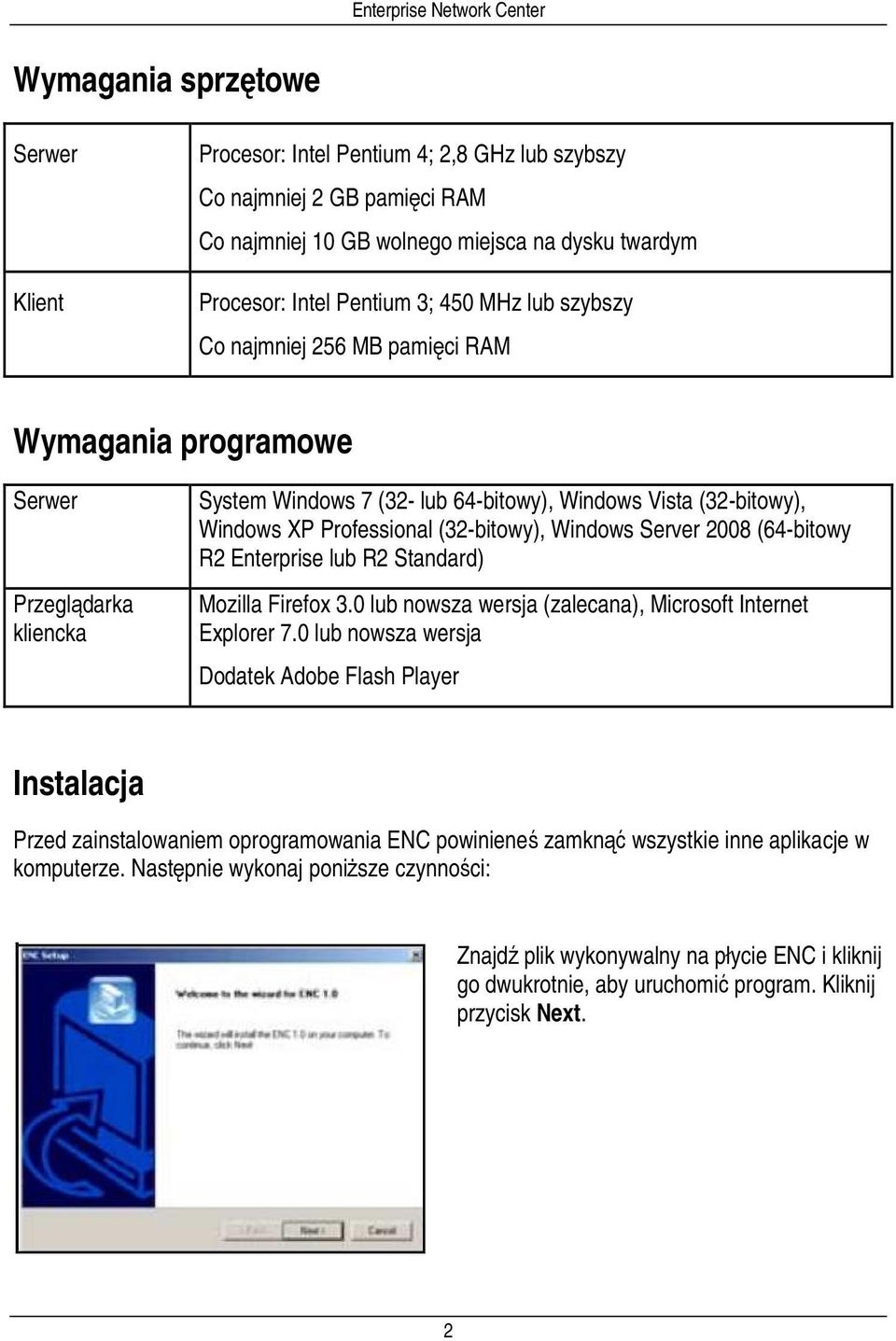

4 Wymagania sprzętowe Serwer Klient Procesor: Intel Pentium 4; 2,8 GHz lub szybszy Co najmniej 2 GB pamięci RAM Co najmniej 10 GB wolnego miejsca na dysku twardym Procesor: Intel Pentium 3; 450 MHz lub szybszy Co najmniej 256 MB pamięci RAM Wymagania programowe Serwer Przeglądarka kliencka System Windows 7 (32- lub 64-bitowy), Windows Vista (32-bitowy), Windows XP Professional (32-bitowy), Windows Server 2008 (64-bitowy R2 Enterprise lub R2 Standard) Mozilla Firefox 3.0 lub nowsza wersja (zalecana), Microsoft Internet Explorer 7.0 lub nowsza wersja Dodatek Adobe Flash Player Instalacja Przed zainstalowaniem oprogramowania ENC powinieneś zamknąć wszystkie inne aplikacje w komputerze. Następnie wykonaj poniższe czynności: Znajdź plik wykonywalny na płycie ENC i kliknij go dwukrotnie, aby uruchomić program. Kliknij przycisk Next. 2

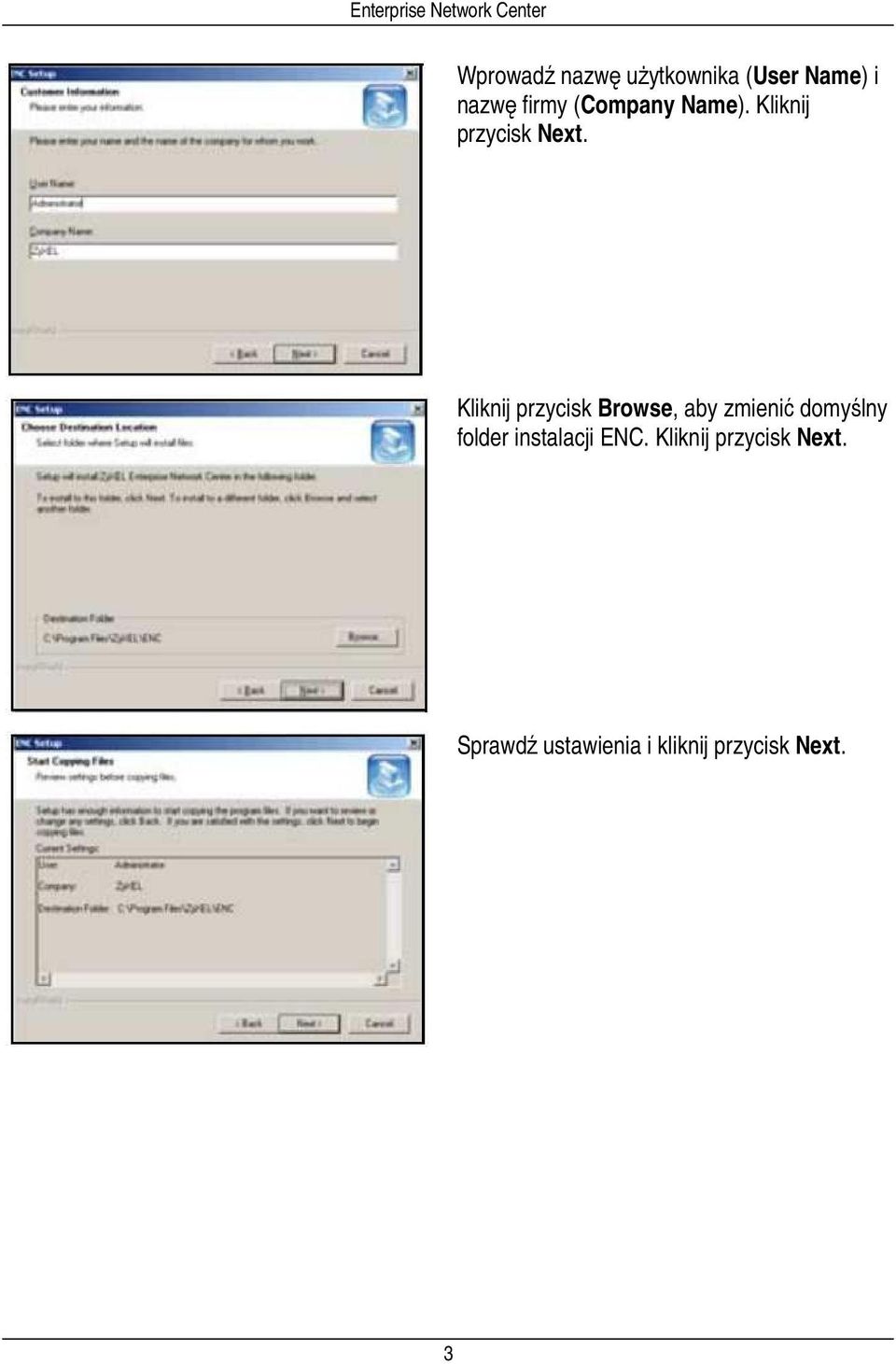

5 Wprowadź nazwę użytkownika (User Name) i nazwę firmy (Company Name). Kliknij przycisk Next. Kliknij przycisk Browse, aby zmienić domyślny folder instalacji ENC. Kliknij przycisk Next. Sprawdź ustawienia i kliknij przycisk Next. 3

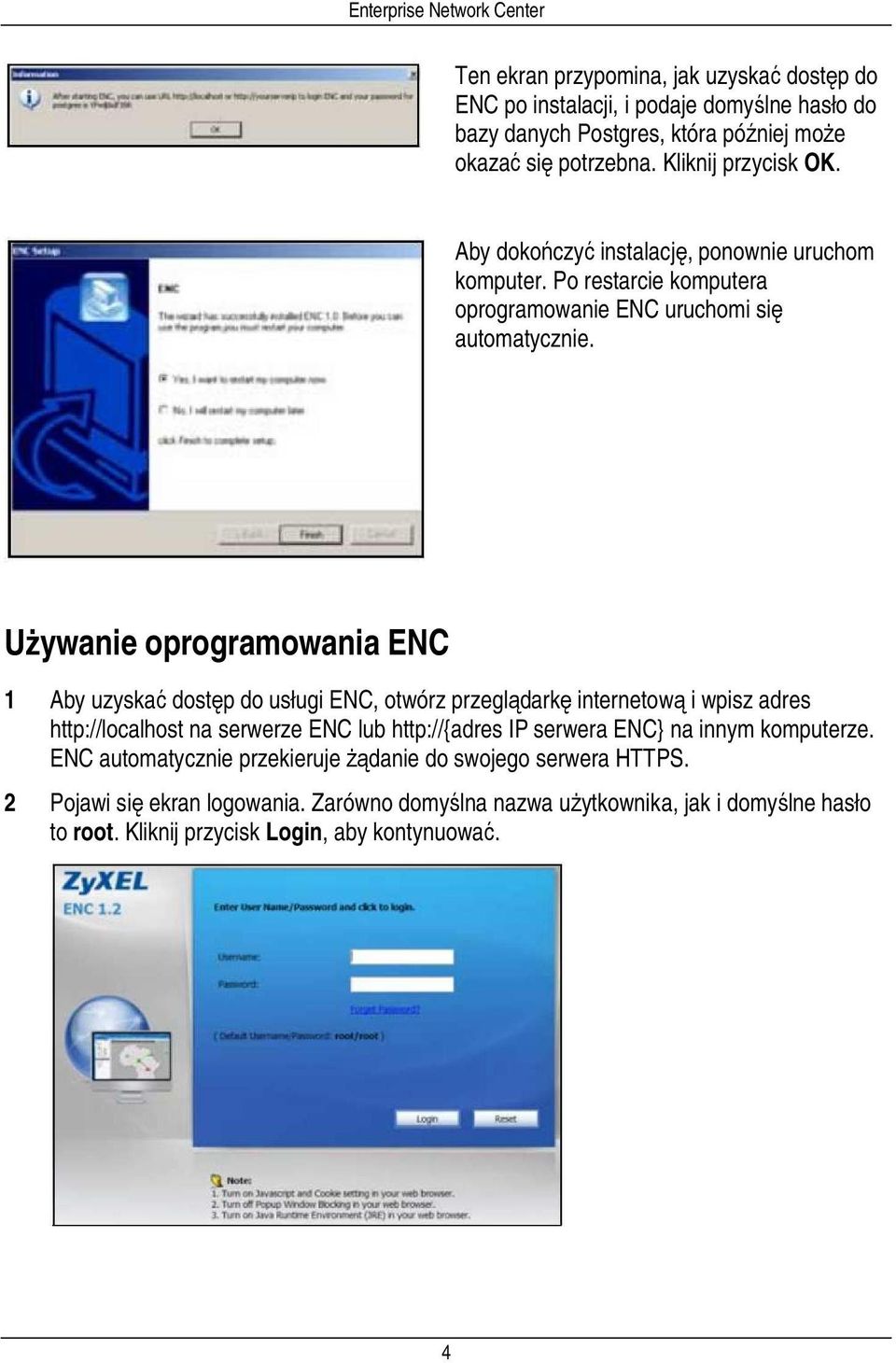

6 Ten ekran przypomina, jak uzyskać dostęp do ENC po instalacji, i podaje domyślne hasło do bazy danych Postgres, która później może okazać się potrzebna. Kliknij przycisk OK. Aby dokończyć instalację, ponownie uruchom komputer. Po restarcie komputera oprogramowanie ENC uruchomi się automatycznie. Używanie oprogramowania ENC 1 Aby uzyskać dostęp do usługi ENC, otwórz przeglądarkę internetową i wpisz adres na serwerze ENC lub IP serwera ENC} na innym komputerze. ENC automatycznie przekieruje żądanie do swojego serwera HTTPS. 2 Pojawi się ekran logowania. Zarówno domyślna nazwa użytkownika, jak i domyślne hasło to root. Kliknij przycisk Login, aby kontynuować. 4

7 3 Wybierz opcję I have a license, jeśli masz już licencję, albo I want to try ENC, jeśli chcesz użyć wersji próbnej. Trzecia opcja umożliwia ponowną instalację oprogramowania na innym komputerze z zachowaniem istniejącej licencji. 4 Wybierz opcję New myzyxel.com account, jeśli jeszcze nie założyłeś konta w witrynie W przeciwnym razie wybierz opcję Existing myzyxel.com account. Wprowadź wymagane informacje i kliknij przycisk Apply. 5

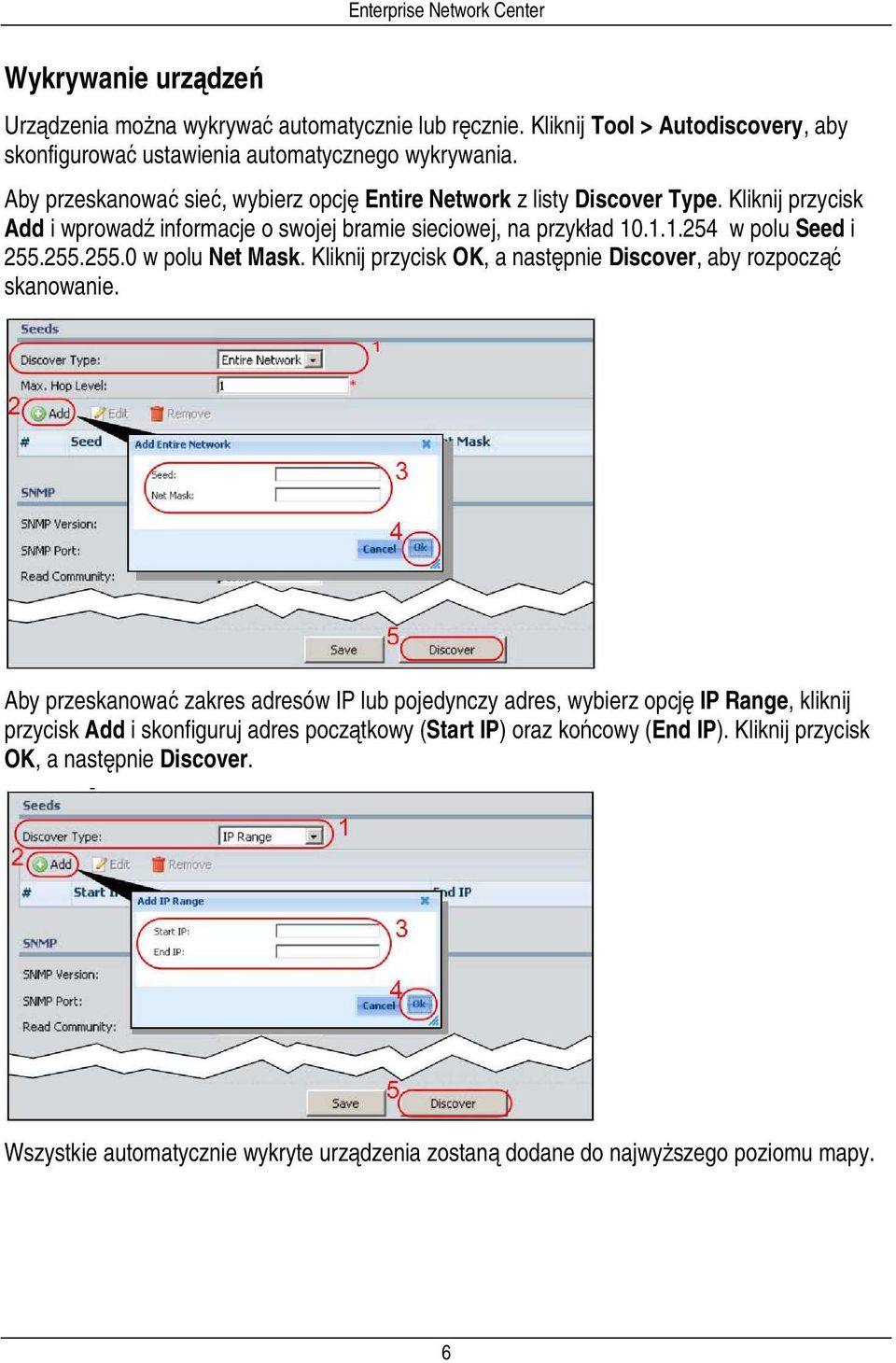

8 Wykrywanie urządzeń Urządzenia można wykrywać automatycznie lub ręcznie. Kliknij Tool > Autodiscovery, aby skonfigurować ustawienia automatycznego wykrywania. Aby przeskanować sieć, wybierz opcję Entire Network z listy Discover Type. Kliknij przycisk Add i wprowadź informacje o swojej bramie sieciowej, na przykład w polu Seed i w polu Net Mask. Kliknij przycisk OK, a następnie Discover, aby rozpocząć skanowanie. Aby przeskanować zakres adresów IP lub pojedynczy adres, wybierz opcję IP Range, kliknij przycisk Add i skonfiguruj adres początkowy (Start IP) oraz końcowy (End IP). Kliknij przycisk OK, a następnie Discover. Wszystkie automatycznie wykryte urządzenia zostaną dodane do najwyższego poziomu mapy. 6

9 Na ekranie Auto-Discovery można też skonfigurować harmonogram skanowania urządzeń/sieci. W poniższym przykładzie pokazano, jak skonfigurować codzienne wykrywanie urządzeń/sieci. Jeśli nie określisz harmonogramu, system będzie przeprowadzał automatyczne wykrywanie tylko wtedy, kiedy klikniesz przycisk Discover. Aby ręcznie dodać urządzenie do sieci, musisz znać jego typ i adres IP. Kliknij prawym przyciskiem myszy pozycję Root Subnet w panelu OTV i wybierz polecenie Add Device, wprowadź informacje na kolejnych ekranach, a na koniec kliknij przycisk Finish. W poniższym przykładzie pokazano dodawanie urządzenia ES

10 Wprowadź nazwę urządzenia i adres IP. Jeśli zmieniłeś domyślne ustawienia SNMP w urządzeniu, skonfiguruj odpowiednie wartości na poniższym ekranie. 8

11 Rejestrowanie urządzenia NWA1300N Od wersji 1.2 oprogramowanie ENC obsługuje rejestrowanie wielu urządzeń z serii NWA1300-N do celów zarządzania siecią hotelową. Istnieją trzy zalecane metody rejestracji: 1 Jeśli masz serwer DHCP, który obsługuje opcję 224, możesz skonfigurować go tak, aby przekazywał adres IP serwera ENC do urządzeń z serii NWA1300-N. Następnie urządzenia będą mogły aktywnie rejestrować się w serwerze ENC. 2 Jeśli nie masz serwera DHCP albo chcesz przydzielić urządzeniem NWA1300-N statyczne adresy IP, możesz ręcznie skonfigurować adresy MAC i numery pokojów hotelowych, aby zarejestrować urządzenia w serwerze ENC. 3 Jeśli masz serwer DHCP, który nie obsługuje opcji 224, możesz automatycznie dodać urządzenia NWA1300-N do serwera ENC poprzez automatyczne wykrywanie. Więcej informacji na ten temat znajdziesz w samouczku w instrukcji użytkownika. Wyświetlanie mapy sieci Aby obejrzeć mapę urządzeń dodanych do sieci, kliknij ikonę Map obok panelu OTV. Wyłączanie automatycznego uruchamiania Jeśli nie chcesz, żeby oprogramowanie ENC uruchamiało się podczas rozruchu komputera, musisz wyłączyć automatyczne uruchamianie. Kliknij Start > Panel sterowania > Narzędzia administracyjne > Usługi (w Windows XP). Kliknij dwukrotnie ikonę ZyXEL Enterprise Network Center i wybierz opcję Wyłączony z listy Typ uruchomienia. Kliknij przycisk Zastosuj. Menu ENC Aby uzyskać dostęp do menu, wybierz zarządzane urządzenie ZyXEL, a następnie kliknij odpowiednie menu. Szczegółowy opis poleceń menu znajdziesz w instrukcji użytkownika. Dostęp do niektórych menu konfiguracyjnych możesz również uzyskać, klikając urządzenie w panelu OTV prawym przyciskiem myszy.. 9

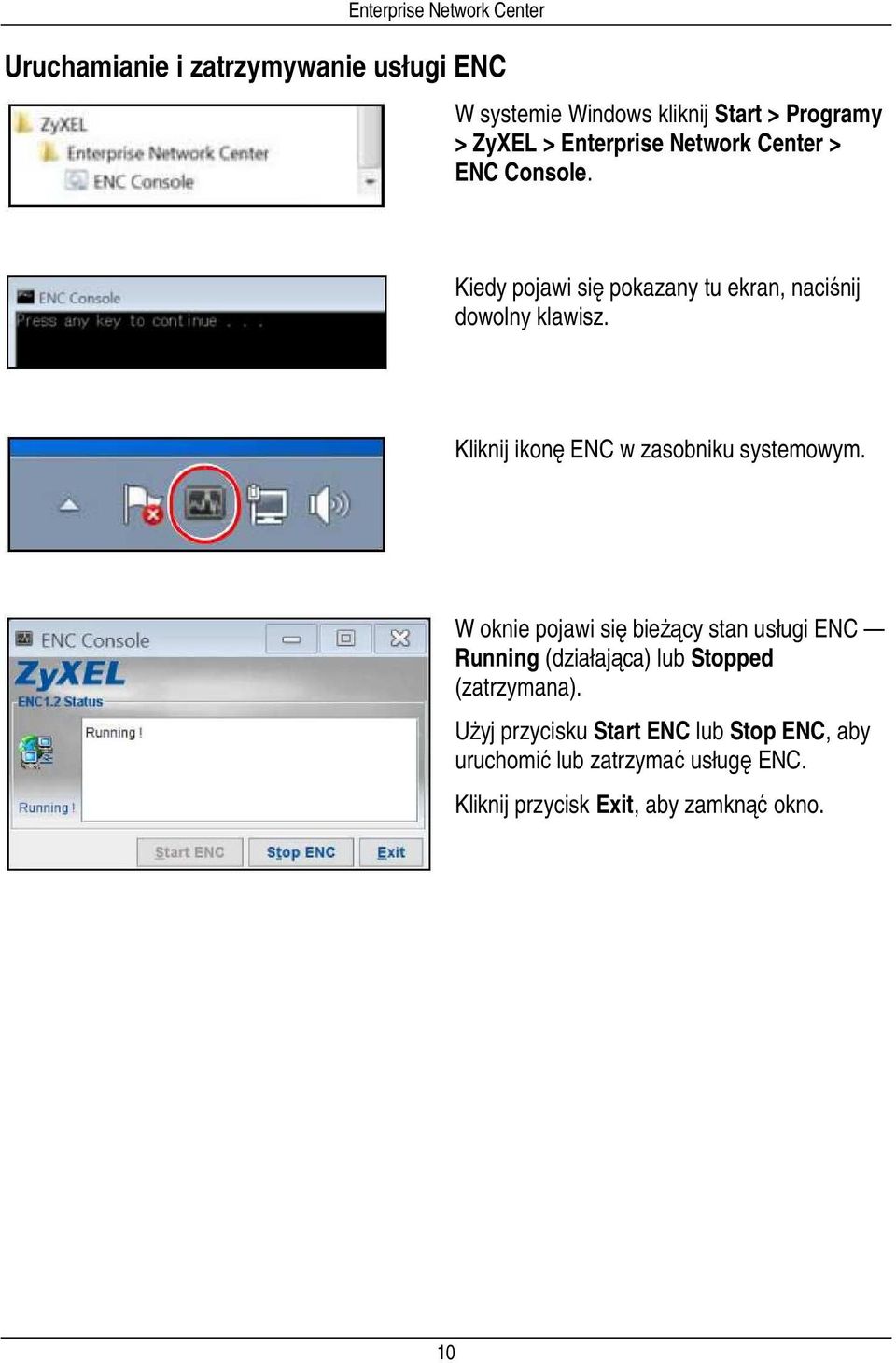

12 Uruchamianie i zatrzymywanie usługi ENC W systemie Windows kliknij Start > Programy > ZyXEL > Enterprise Network Center > ENC Console. Kiedy pojawi się pokazany tu ekran, naciśnij dowolny klawisz. Kliknij ikonę ENC w zasobniku systemowym. W oknie pojawi się bieżący stan usługi ENC Running (działająca) lub Stopped (zatrzymana). Użyj przycisku Start ENC lub Stop ENC, aby uruchomić lub zatrzymać usługę ENC. Kliknij przycisk Exit, aby zamknąć okno. 10

13 Odinstalowywanie ENC Jeśli musisz odinstalować oprogramowanie ENC, na przykład po to, aby zainstalować nowszą wersję, kliknij Start > Ustawienia > Panel sterowania > Dodaj/Usuń programy (w Windows XP). Znajdź zainstalowany program ZyXEL Enterprise Network Center i kliknij przycisk Zmień/Usuń. Potwierdź zamiar usunięcia programu. Aby zakończyć proces odinstalowywania, będziesz musiał ponownie uruchomić komputer. Rozwiązywanie problemów PROBLEM Nie mogę zainstalować oprogramowania ENC Nie mogę uzyskać dostępu do ENC ROZWIĄZANIE Upewnij się, że komputer, w którym instalujesz oprogramowanie, spełnia wymagania systemowe (zob. strona 4). Jeśli nie możesz uzyskać dostępu do ENC w komputerze, w którym zainstalowałeś usługę, spróbuj zatrzymać i ponownie uruchomić usługę ENC. Uruchomienie usługi może zająć od 2 do 5 minut. Jeśli możesz uzyskać dostęp do ENC w komputerze lokalnym, ale nie możesz połączyć się zdalnie, sprawdź ustawienia zapory sieciowej w serwerze ENC. Spróbuj wyłączyć zaporę sieciową albo skonfiguruj w niej regułę, która dopuszcza dostęp. Więcej informacji znajdziesz w instrukcji użytkownika na dołączonej płycie CD lub w bibliotece materiałów do pobrania pod adresem Oglądanie certyfikatów produktu 1. Przejdź pod adres 2. Na stronie głównej firmy ZyXEL wybierz z listy rozwijanej swój produkt, aby przejść do poświęconej mu strony. 3. Na stronie produktu wybierz żądany certyfikat. ZyXEL Communications zapewniła, że powyższy produkt jest zgodny z normami CE. W celu uzyskania dodatkowych informacji przejdź do rozdziału: Oglądanie certyfikatów produktu 11
