1 ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia Przedni panel Tylni panel Zawartość opakowania Podłączenie urządzenia Instalacja oprogramowania Konfiguracja połączenia sieciowego Konfiguracja urządzenia Rejestracja usługi Neostrada lub Net Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia. Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 0

Rejestracja usługi Neostrada lub Net24.... 8 Nowości, dane techniczne http://www.asmax.pl Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.

2 1. Wskaźniki i złącza urządzenia 1.1 Przedni panel. Na przednim panelu znajdują się diody LED sygnalizujące status operacji wykonywanych przez router. LED ADSL DATA LAN USB PWR Opis funkcji Dioda ADSL miga kiedy urządzenie nie jest podłączone do linii ADSL bądź w przypadku braku synchronizacji. Zaświecenie diody ADSL oznacza synchronizację modemu ADSL z urządzeniami ADSL (DSLAM) dostawcy usług internetowych ISP. Dioda może być zgaszona jeżeli zostanie wyłączony moduł ADSL. Podczas transmisji danych z lub do Internetu dioda DATA miga (w sieci WAN). Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu Ethernet powoduje zaświecenie się diody LAN a następnie jej miganie podczas transmisji danych (w sieci LAN). Podłączenie komputera kablem USB powoduje ciągłe świecenie diody USB. Włączenie zasilania powoduje ciągłe świecenie diody PWR. 1.2 Tylni panel Na tylnim panelu znajdują się gniazda złącz LAN, USB, ADSL i zasilania oraz przycisk RESET umożliwiający przywrócenie ustawień fabrycznych. Złącze/przycisk LINE USB LAN PWR RESET Opis Gniazdo RJ-11 służące do podłączenia linii telefonicznej ADSL. Gniazdu USB. Gniazdo Ethernet RJ-45. Złącze zasilania służące do podłączenia zasilacza. Przycisk służący do przywracania ustawień fabrycznych. 1

Zaświecenie diody ADSL oznacza synchronizację modemu ADSL z urządzeniami ADSL (DSLAM) dostawcy usług internetowych ISP. Dioda może być zgaszona jeżeli zostanie wyłączony moduł ADSL.

3 2. Zawartość opakowania Opakowanie powinno zawierać następujące elementy: Router ADSL Asmax Ar-801u Kabel sieciowy Ethernet RJ-45 Kabel telefoniczny RJ-11 Kabel USB (opcjonalnie) Zasilacz Płyta CD-ROM Instrukcja obsługi W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1. Podłącz linię telefoniczną do gniazda LINE. Jeżeli będziesz używał jeszcze inne urządzenie telefoniczne (np. aparat telefoniczny, faks, itp.) musisz dodatkowo podłączyć splitter umożliwiający rozgałęzienie linii telefonicznej oraz odfiltrowanie zakłóceń. W przypadku korzystania z linii ISDN splitter dodatkowo umożliwi podłączenie routera (gniazdo RJ-11) do linii ISDN (złącze RJ-45). 2. Podłącz komputer lub inne urządzenie sieciowe do gniazda LAN (lub USB). Do gniazda LAN można podłączyć dowolne urządzenie sieciowe pracujące w standardzie Ethernet 10/100 Mb/s ze złączem RJ-45 takie jak komputer wyposażony w kartę Ethernet, hub czy switch. Urządzenie posiada funkcję auto sensing umożliwiającą automatyczny dobór polaryzacji kabla sieciowego. Proszę pamiętać, iż w standardzie Ethernet długość kabla sieciowego nie może przekraczać 100 m. Do gniazda USB można podłączyć komputer wyposażony w interfejs USB. UWAGA: Dany komputer może być podłączony z routerem albo przez kabel sieciowy albo przez USB. PC podłączony do urządzenia zarówno przez sieć Ethernet jak i USB nie będzie posiadał dostępu do routera. 3. Podłącz zasilacz do sieci elektrycznej oraz do gniazda PWR. Podłącz zasilacz do sieci elektrycznej 230V/50Hz a następnie do gniazda PWR. 4. Zaczekaj aż dioda ADSL zacznie migać. Urządzenie jest gotowe do pracy. Jeżeli dioda ADSL nie zacznie migać lub świecić wyłącz wtyczkę zasilacza z urządzenia odczekaj 30 sekund i włącz ponownie. 2

pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1. Podłącz linię telefoniczną do gniazda LINE. Jeżeli będziesz używał jeszcze inne urządzenie telefoniczne (np.

4 Przykładowe podłączenie urządzenia. 4. Instalacja oprogramowania W przypadku korzystania z interfejsu USB należy zainstalować sterowniki z dołączonej do urządzenia płyty CD-ROM. Krok 1. Podłącz komputer do routera kablem USB. Krok 2. Po wykryciu połączenia przez system operacyjny kliknij przycisk Anuluj ( Cancel ). (dla Windows 98, 98SE, ME) 3

sterowniki z dołączonej do urządzenia płyty CD-ROM. Krok 1.

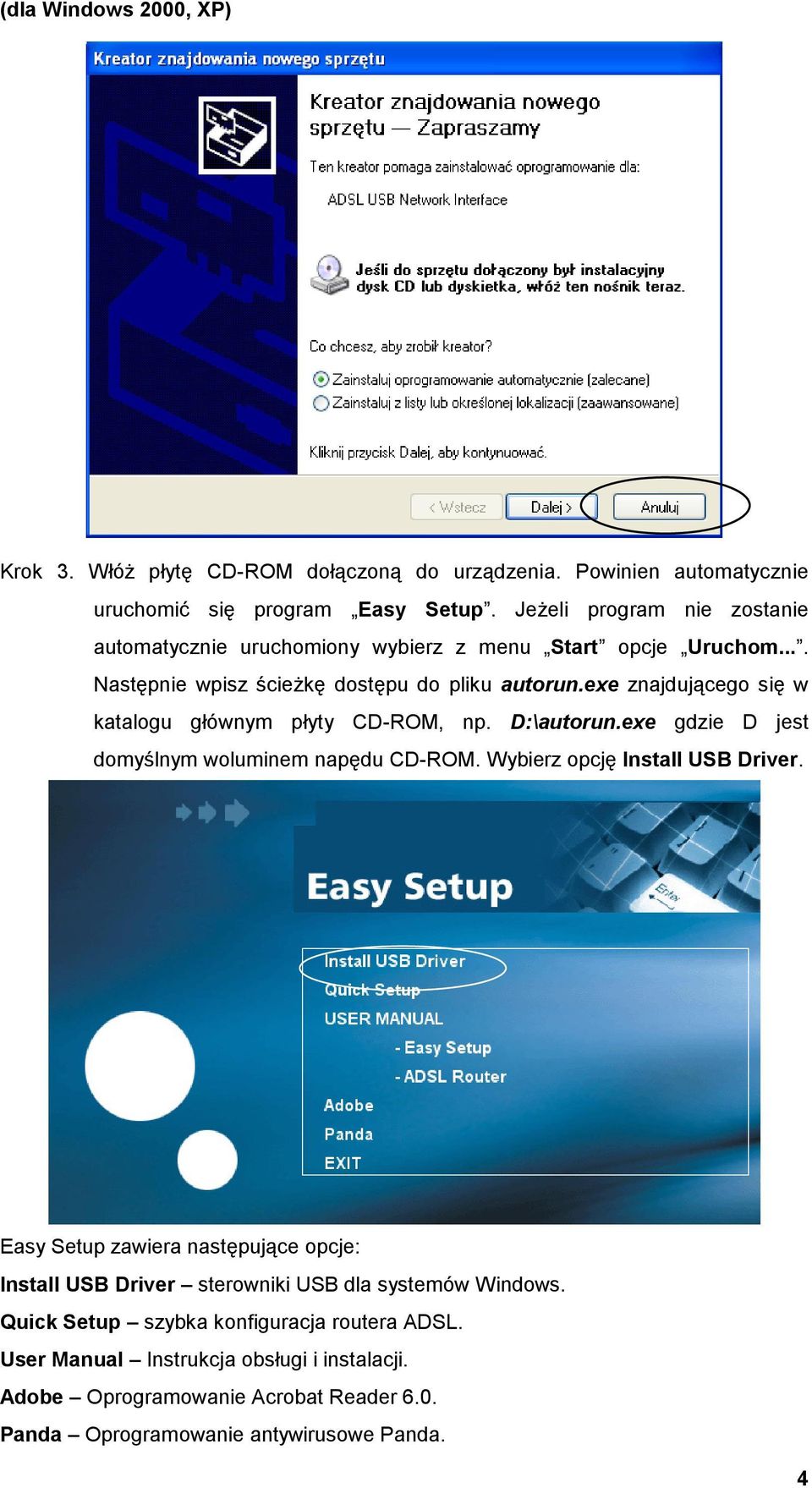

5 (dla Windows 2000, XP) Krok 3. Włóż płytę CD-ROM dołączoną do urządzenia. Powinien automatycznie uruchomić się program Easy Setup. Jeżeli program nie zostanie automatycznie uruchomiony wybierz z menu Start opcje Uruchom.... Następnie wpisz ścieżkę dostępu do pliku autorun.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\autorun.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install USB Driver. Easy Setup zawiera następujące opcje: Install USB Driver sterowniki USB dla systemów Windows. Quick Setup szybka konfiguracja routera ADSL. User Manual Instrukcja obsługi i instalacji. Adobe Oprogramowanie Acrobat Reader 6.0. Panda Oprogramowanie antywirusowe Panda. 4

$exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\autorun.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install USB Driver.$

Krok 4. Po zainstalowaniu sterownika zostanie wyświetlony monit informujący o tym fakcie. Kliknij OK. aby zakończyć proces instalacji. (dla Windows 98, 98SE, ME) (dla Windows 2000, XP) Krok 5.

6 Krok 4. Po zainstalowaniu sterownika zostanie wyświetlony monit informujący o tym fakcie. Kliknij OK. aby zakończyć proces instalacji. (dla Windows 98, 98SE, ME) (dla Windows 2000, XP) Krok 5. Po restarcie komputera zainstalowane urządzenie powinno zostać umieszczone w Menadżerze urządzeń w zakładce Karty sieciowe oraz Kontrolery Uniwersalnej Magistrali Szeregowej. 5. Konfiguracja połączenia sieciowego. W przypadku połączenia USB podczas instalacji sterowników ADSL USB Network Adapter automatycznie zostanie skonfigurowany protokół TPC/IP. W przypadku połączenia Ethernet użytkownik musi ją przeprowadzić samodzielnie. W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie. W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję Automatycznie uzyskaj adres IP, w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję wyłącz DNS. 5

Konfiguracja połączenia sieciowego. W przypadku połączenia USB podczas instalacji sterowników ADSL USB Network Adapter automatycznie zostanie skonfigurowany protokół TPC/IP.

6. Konfiguracja urządzenia. 1. Uruchom przeglądarkę Internetową, w polu adres wpisz http://10.0.0.2. Na ekranie pojawi się monit logowania.

7 6. Konfiguracja urządzenia. 1. Uruchom przeglądarkę Internetową, w polu adres wpisz Na ekranie pojawi się monit logowania. Wprowadź nazwę użytkownika (domyślnie admin) oraz hasło (domyślnie epicrouter). 2. Na ekranie powinna zostać wyświetlona poniższa strona konfiguracji urządzenia. 6

8 3. Z menu Configuration wybierz funkcję WAN. Następnie w polu Adapter wybierz Pvc 0 (ustawienie domyślne) i kliknij przycisk Submit. 4. Zostanie wyświetlone poniższe okno konfiguracji interfejsu WAN. Wprowadź w pola Vpi, Vci i Encapsulation wartości otrzymane od operatora telekomunikacyjnego, następnie w pola Username swoją nazwę użytkownika a w Password swoje hasło. Proszę zaznaczyć opcję Automatic Reconnect (ustawienie domyślne). Uwaga: W przypadku usługi Neostrada: Vpi=0, Vci=35, Encapsulation=PPPoE LLC. W przypadku usługi Net24: Vpi=8, Vci=35, Encapsulation=PPPoE LLC. Więcej informacji na temat opcji i konfiguracji urządzenia znajduje się w instrukcji obsługi na dołączonej do urządzenia płycie CD ROM. 7

Wprowadź w pola Vpi, Vci i Encapsulation wartości otrzymane od operatora telekomunikacyjnego, następnie w pola Username swoją nazwę użytkownika a w Password swoje hasło.

9 5. Następnie należy kliknąć przycisk Submit. Na ekranie powinien wyświetlić się ponownie ekran z konfiguracją interfejsu WAN z wprowadzonymi wcześniej parametrami. Ostatnim etapem jest zapisanie konfiguracji do pamięci urządzenia. Kliknij link Save Configuration umiejscowiony poniżej przycisku Submit. Na ekranie zostanie wyświetlony poniższy komunikat. Kliknij przycisk Save & Reboot aby zapisać ustawienia. Po około 20 sekundach urządzenie jest gotowe do pracy i powinno się automatycznie połączyć z siecią. 6. Na ekranie zostanie wyświetlona informacja o zapisywaniu ustawień. 7. Po wyświetleniu poniższego komunikatu, urządzenie jest gotowe do pracy. 7. Rejestracja usługi Neostrada lub Net24. Aby zarejestrować usługę Neostrada należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą opcji WAN Configuration ustawić następujące parametry: Vpi=0, Vci=35, Encapsulation=PPPoE LLC, Username=rejestracja@neostrada.pl, Password=rejestracja - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia Aby zarejestrować usługę Net24 należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą opcji WAN Configuration ustawić następujące parametry: Vpi=8, Vci=35, Encapsulation=PPPoE LLC, Username=net24, Password=net24 - w przypadku linii ISDN ustawić za pomocą opcji ADSL Configuration tryb Annex B - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia 8

Kliknij przycisk Save & Reboot aby zapisać ustawienia. Po około 20 sekundach urządzenie jest gotowe do pracy i powinno się automatycznie połączyć z siecią. 6.
