1 Podłączenie urządzenia W trakcie konfiguracji punktu dostępowego należy korzystać wyłącznie z przewodowego połączenia sieciowego. Wyłącz wszystkie urządzenia sieciowe (komputer, injector i punkt dostępowy). Podłącz kabel sieciowy do komputera i do portu LAN injectora. Podłącz zasilacz do standardowego gniazda zasilania oraz do portu DC injectora. Podłącz kablel sieciowy do punktu dostępowego i do portu PoE injectora. Istnieje także możliwość bezpośredniego podłączenia do punktu dostępowego zasilacza i komputera. 1

Podłącz kabel sieciowy do komputera i do portu LAN injectora.

2 Włącz wszystkie urządzenia sieciowe, a następnie sprawdź, czy status diod LED punktu dostępowego jest prawidłowy (patrz poniżej). Dioda zapalona Dioda miga Dioda zapalona lub miga Dioda miga, jeżeli aktywne są funkcje połączenia bezprzewodowego Jeżeli diody LED mają nieprawidłowy status, należy sprawdzić, czy wszystkie kable (zasilacza i kable sieciowe) są właściwie podłączone do urządzenia. Konfiguracja urządzenia Należy określić statyczny adres IP komputera z tego samego zakresu, co adres IP punktu dostępowego. Więcej informacji na ten temat znajduje się w punkcie T3 sekcji Rozwiązywanie problemów. Logowanie Otwórz przeglądarkę internetową, w pole adresowe wpisz: i naciśnij klawisz Enter. 2

wszystkie kable (zasilacza i kable sieciowe) są właściwie podłączone do urządzenia.

3 W oknie dialogowym należy wprowadzić nazwę użytkownika (User name) oraz hasło (Password) i nacisnąć przycisk OK. Nazwa użytkownika: admin Hasło: admin Naciśnij przycisk OK Jeżeli okno dialogowe nie pojawi się automatycznie, należy przejść do punktu T3 w części Rozwiązywanie problemów. Sposób postępowania w przypadku, gdy zapomniano hasła, opisuje punkt T2. Po zalogowaniu pojawi się strona zarządzania urządzeniem. Wybierz opcję Quick Setup Ustawienia trybu pracy urządzenia Pojawi się następujące okno: Naciśnij przycisk Next Wybierz odpowiedni tryb pracy (Operation Mode) Naciśnij przycisk Next 3

Rozwiązywanie problemów. Sposób postępowania w przypadku, gdy zapomniano hasła, opisuje punkt T2.

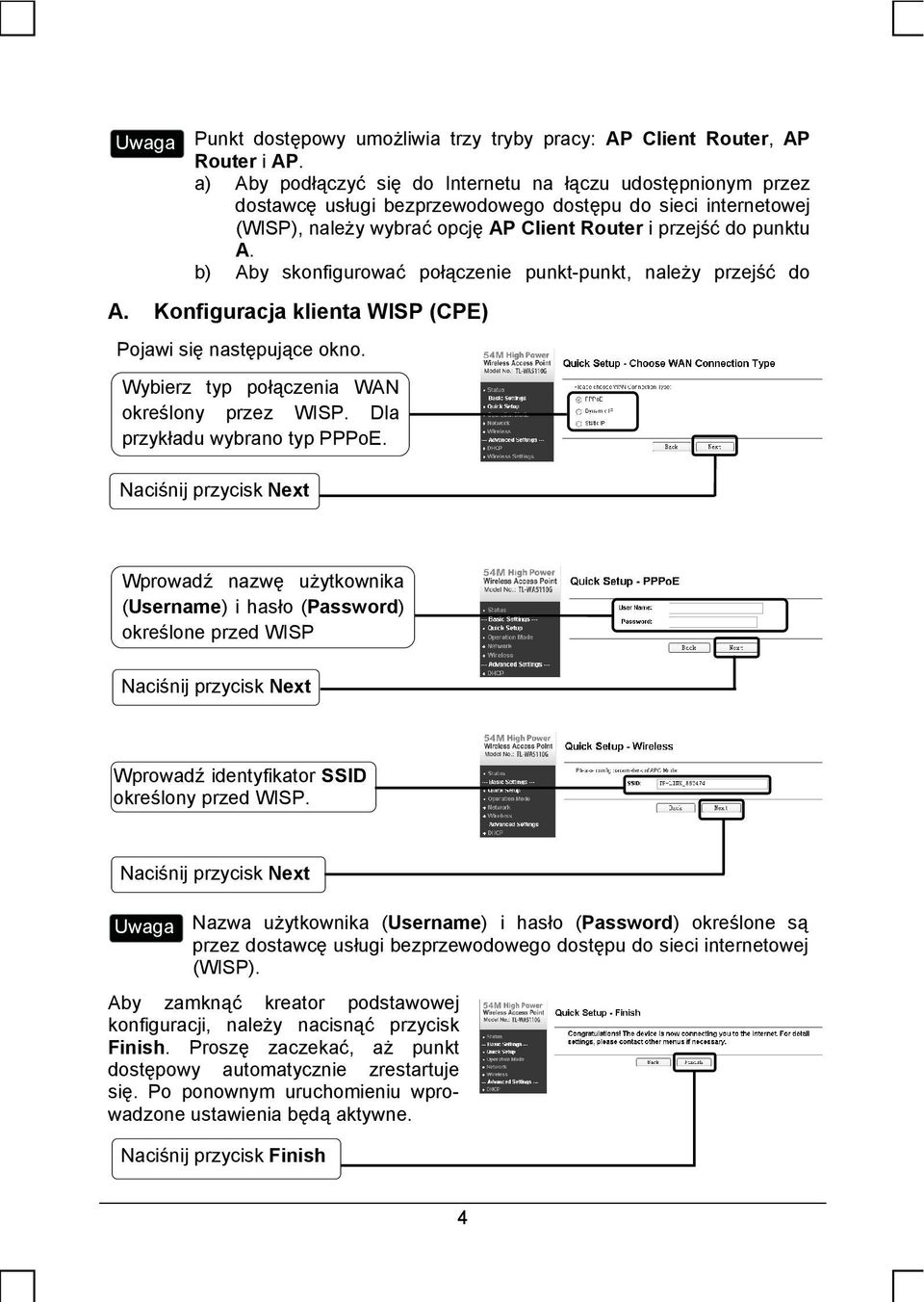

4 Punkt dostępowy umożliwia trzy tryby pracy: AP Client Router, AP 2 Router i AP. a) Aby podłączyć się do Internetu na łączu udostępnionym przez dostawcę usługi bezprzewodowego dostępu do sieci internetowej (WISP), należy wybrać opcję AP Client Router i przejść do punktu A. b) Aby skonfigurować połączenie punkt-punkt, należy przejść do A. Konfiguracja klienta WISP (CPE) Pojawi się następujące okno. Wybierz typ połączenia WAN określony przez WISP. Dla przykładu wybrano typ PPPoE. Naciśnij przycisk Next Wprowadź nazwę użytkownika (Username) i hasło (Password) określone przed WISP Naciśnij przycisk Next Wprowadź identyfikator SSID określony przed WISP. Naciśnij przycisk Next Nazwa użytkownika (Username) i hasło (Password) określone są przez dostawcę usługi bezprzewodowego dostępu do sieci internetowej (WISP). Aby zamknąć kreator podstawowej konfiguracji, należy nacisnąć przycisk Finish. Proszę zaczekać, aż punkt dostępowy automatycznie zrestartuje się. Po ponownym uruchomieniu wprowadzone ustawienia będą aktywne. Naciśnij przycisk Finish 4

b) Aby skonfigurować połączenie punkt-punkt, należy przejść do A. Konfiguracja klienta WISP (CPE) Pojawi się następujące okno. Wybierz typ połączenia WAN określony przez WISP.

5 B. Konfiguracja połączenia punkt-punkt Do tego połączenia wymagane są dwa punkty dostępowe TL-WA5110G. 1) Ustawienia punktu dostępowego (AP) Wybierz opcję AP Naciśnij przycisk Next Wprowadź unikalną i łatwą do zapamiętania przez użytkowników nazwę swojej sieci bezprzewodowej. W tym przykładzie wprowadzono TP-LINK jako nazwę identyfikatora SSID. Wybierz swój region z rozwijanej listy. Naciśnij przycisk Next Aby zamknąć kreator podstawowej konfiguracji, należy nacisnąć przycisk Finish. Proszę zaczekać, aż punkt dostępowy automatycznie zrestartuje się. Po ponownym uruchomieniu wprowadzone ustawienia będą aktywne. Naciśnij przycisk Finish Po pomyślnym zalogowaniu się, należy rozpocząć konfigurację ustawień drugiego punktu dostępowego zgodnie z poniższymi krokami. 2) Ustawienia klienta punktu dostępowego Aby uniknąć konfliktu adresów obu punktów dostępowych, zmień domyślny adres IP klienta z na X (X może być liczbą od 1 do 253). W tym przykładzie określony został następujący adres:

W tym przykładzie wprowadzono TP-LINK jako nazwę identyfikatora SSID. Wybierz swój region z rozwijanej listy.

6 Wybierz opcję Network Wprowadź w pole IP Address adres: Naciśnij przycisk Save Po naciśnięciu przycisku Save, urządzenie automatycznie zrestartuje się. Wybierz opcje: Wireless > Wireless Mode Wybierz opcję Client Wprowadź identyfikator SSID nadany w trakcie konfiguracji pierwszego punktu dostępowego (tu: TP-LINK). Następnie naciśnij przycisk Save w dolnej części ekranu. C. Konfiguracja repeatera Wybierz opcje: Wireless > Wireless Mode Wybierz opcję Repeater Naciśnij przycisk Survey 6

Wybierz opcje: Wireless > Wireless Mode Wybierz opcję Client Wprowadź identyfikator SSID nadany w trakcie konfiguracji

7 Pojawi się następujące okno: Odszukaj numer identyfikacyjny BSSID zdalnego punktu dostępowego, którego sygnał ma być wzmocniony, i skopiuj go lub zapisz. W tym przykładzie numer BSSID dla TP-LINK to: 00-1D-0F Wprowadź numer BSSID zdalnego punktu dostępowego do pola znajdującego się pod opcją Repeater. Numery BSSID i adres MAC są identyczne. Następnie naciśnij przycisk Save na dole ekranu. 7

W tym przykładzie numer BSSID dla TP-LINK to: 00-1D-0F-01-06-14.

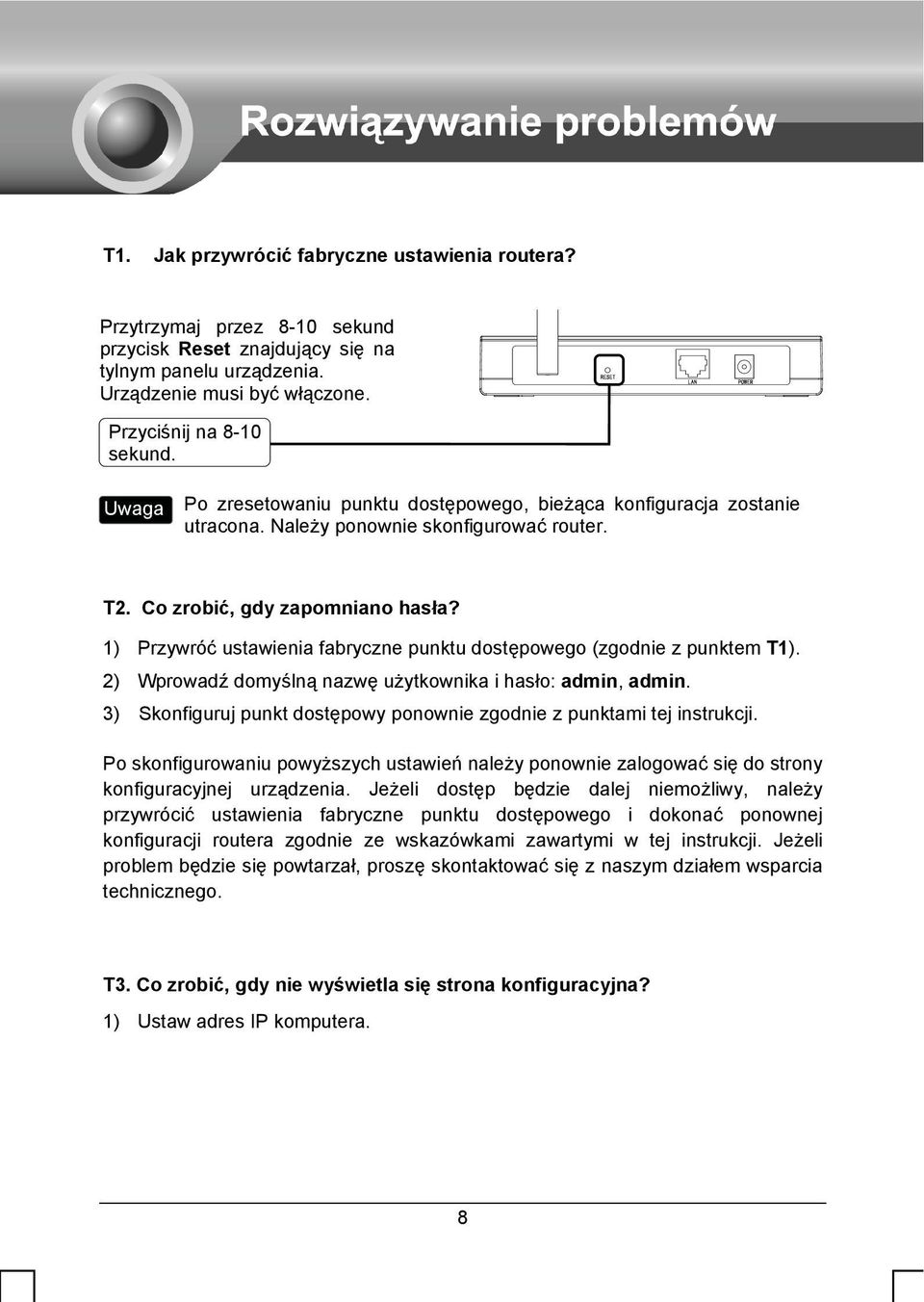

8 T1. Jak przywrócić fabryczne ustawienia routera? Przytrzymaj przez 8-10 sekund przycisk Reset znajdujący się na tylnym panelu urządzenia. Urządzenie musi być włączone. Przyciśnij na 8-10 sekund. Po zresetowaniu punktu dostępowego, bieżąca konfiguracja zostanie utracona. Należy ponownie skonfigurować router. T2. Co zrobić, gdy zapomniano hasła? 1) Przywróć ustawienia fabryczne punktu dostępowego (zgodnie z punktem T1). 2) Wprowadź domyślną nazwę użytkownika i hasło: admin, admin. 3) Skonfiguruj punkt dostępowy ponownie zgodnie z punktami tej instrukcji. Po skonfigurowaniu powyższych ustawień należy ponownie zalogować się do strony konfiguracyjnej urządzenia. Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne punktu dostępowego i dokonać ponownej konfiguracji routera zgodnie ze wskazówkami zawartymi w tej instrukcji. Jeżeli problem będzie się powtarzał, proszę skontaktować się z naszym działem wsparcia technicznego. T3. Co zrobić, gdy nie wyświetla się strona konfiguracyjna? 1) Ustaw adres IP komputera. 8

1) Przywróć ustawienia fabryczne punktu dostępowego (zgodnie z punktem T1). 2) Wprowadź domyślną nazwę użytkownika i hasło: admin, admin.

9 For Windows XP OS Wybierz: Start > Control Panel, pokaże się następujące okno: Wybierz opcję Network and Internet Connections Wybierz opcję Network Connections Naciśnij prawym przyciskiem myszy ikonę Local Area Connection Wybierz opcję Properties 9

Connections Wybierz opcję Network Connections Naciśnij prawym

10 Kliknij dwukrotnie opcję Internet Protocol (TCP/IP) Wybierz opcję Use the following IP address automatically Wprowadź w pole IP address: , a w pole Subnet mask: Zaznacz opcję Use the following DNS server addresses Wprowadź adresy serwerów DNS określone przez dostawcę usług internetowych lub administratora sieci. Naciśnij przycisk OK 10

11 Dla systemu Windows Vista Wybierz: Start > Settings > Control Panel, pokaże się następujące okno: Wybierz opcję View network status and tasks Wybierz opcję View status Naciśnij przycisk Properties 11

12 Kliknij dwukrotnie opcję Internet Protocol Version 4 (TCP/IPv4). Zaznacz opcję Use the following IP address automatically Wprowadź w pole IP address: , a w pole Subnet mask: Zaznaczy opcję Use the following DNS server addresses Wprowadź adresy serwerów DNS określone przez dostawcę usług internetowych lub administratora sieci. Naciśnij przycisk OK 12

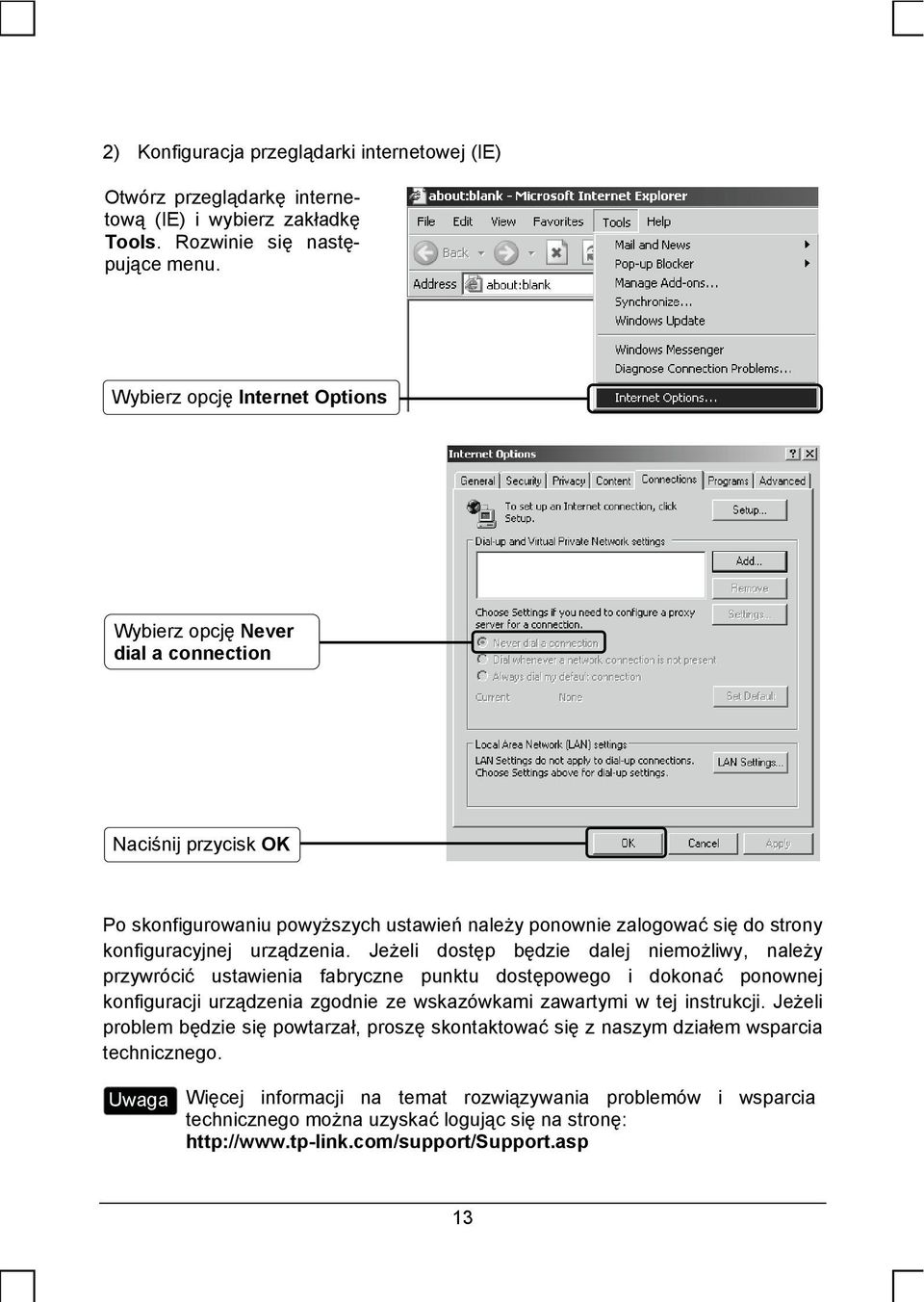

13 2) Konfiguracja przeglądarki internetowej (IE) Otwórz przeglądarkę internetową (IE) i wybierz zakładkę Tools. Rozwinie się następujące menu. Wybierz opcję Internet Options Wybierz opcję Never dial a connection Naciśnij przycisk OK Po skonfigurowaniu powyższych ustawień należy ponownie zalogować się do strony konfiguracyjnej urządzenia. Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne punktu dostępowego i dokonać ponownej konfiguracji urządzenia zgodnie ze wskazówkami zawartymi w tej instrukcji. Jeżeli problem będzie się powtarzał, proszę skontaktować się z naszym działem wsparcia technicznego. Więcej informacji na temat rozwiązywania problemów i wsparcia technicznego można uzyskać logując się na stronę: 13

Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne punktu dostępowego i dokonać ponownej konfiguracji urządzenia zgodnie ze wskazówkami zawartymi w tej instrukcji.

14 Wsparcie techniczne Więcej zagadnień dotyczących pomocy w rozwiązywaniu problemów znajduje się na stronie: Najnowsze oprogramowanie, sterowniki i instrukcje obsługi można pobrać ze strony: Wsparcie techniczne można uzyskać pod następującymi adresami: Centrala Tel: support@tp-link.com Czas obsługi: 24h, 7dni w tygodniu Singapur Tel: support.sg@tp-link.com Czas obsługi: 24h, 7dni w tygodniu USA/Kanada Tel: support.usa@tp-link.com Czas obsługi: 24h, 7dni w tygodniu Australia i Nowa Zelandia Tel: AU NZ support@tp-link.com.au Czas obsługi: pon-wt od 9:00 do 21:00 Niemcy / Austria / Szwajcaria Tel : (serwis w Niemczech) support.de@tp-link.com Czas obsługi: GMT+ 1 or GMT+ 2 Za wyjątkiem świąt w Hesse.

asp Wsparcie techniczne można uzyskać pod następującymi adresami: Centrala Tel: +86 755 26504400 E-mail : support@tp-link.
