1 Szybki start telefonu AT810 Wersja: 1.1 PL 2014

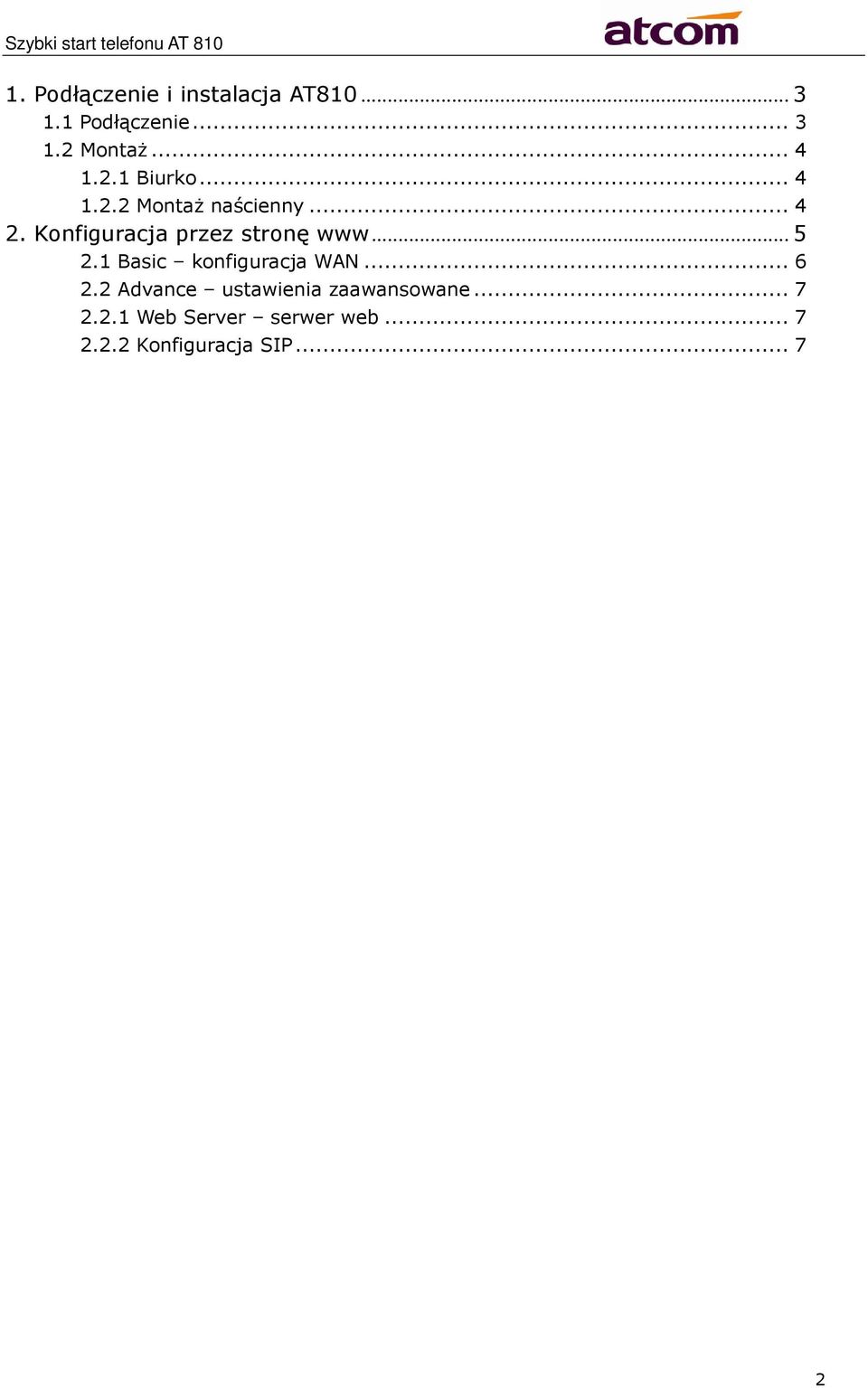

2 1. Podłączenie i instalacja AT Podłączenie Montaż Biurko Montaż naścienny Konfiguracja przez stronę Basic konfiguracja WAN Advance ustawienia zaawansowane Web Server serwer web Konfiguracja SIP

3 1. Podłaczenie i instalacja AT Podłączenie Należy użyć kabla ethernetowego do połączenia AT810 z portem WAN komputera/ routera/switcha, telefon domyślnie pobierze adres IP z serwera DHCP. Aby skonfigurować telefon za pośrednictwem sieci należy wykonać: 1. Naciśnij przycisk "Info" kilka razy, wyświetlą się informacje w kolejności: adres IP, brama i numer konta. 2. Otwórz przeglądarkę internetową (zalecana Firefox) i wpisz adres IP aby wejść w panel konfiguracyjny. 3. Kliknij "admin" (prawy górny róg) aby skonfigurować pod tryb administratora. Domyślna nazwa użytkownika to admin dla administratora i user dla użytkownika. Domyślnie telefon AT810 jest bez hasła. Użytkownik może ustawić go w panelu. Topologia podłączenia telefonów AT810 do sieci. 3

4 1.2 Montaż Biurko Telefon wyposażony jest w plastikowe podstawki, należy zamontować je w takim sam sposób jak na rysunku. Po poprawnym zamontowaniu podstawek, telefon powinien stać jak na rysunku poniżej. Aby zdemontować podstawki, należy nacisnąć podstawkę i przesunąć tak jak na rysunku Montaż naścienny Podstawki należy zamontować tak samo jak w przypadku kiedy telefon stoi na biurku. Należy postępować według rysunków. 4

5 Telefon powinien zostać zamontowany na ścianie tak jak na rysunku poniżej. UWAGA! Aby słuchawka nie spadła, należy zaraz po zamontowaniu telefonu na ścianie przestawić wieszak słuchawki według rysunku. Po podniesieniu słuchawki należy wprowadzić żądany numer za pomocą klawiatury numerycznej, użycie przycisku # bądź przycisku głośnomówiącego przyśpiesza zestawianie połączenia. 2. Konfiguracja przez stronę www Należy wpisać w przeglądarce internetowej adres IP telefonu AT810 i nacisnąć [ENTER] aby przejść do strony logowania. Następnie należy nacisnąć admin w prawej górnej części ekranu aby konfigurować jako administrator nie użytkownik. 5

6 2.1 Basic - konfiguracja WAN Możliwe jest użycie statycznego adresu IP, adresu IP uzyskanego poprzez serwer DHCP lub protokołu PPPoE. Uwaga! Wszystkich informacji niezbędnych do skonfigurowania połączenia (rodzaj protokołu, sposób uzyskania adresu IP, parametry połączenia PPPoE) powinien udzielić dostawca Internetu. A. Użycie DHCP: - Zaznaczyć DHCP Jeśli w sieci jest zainstalowany serwer DHCP, AT810 automatycznie pobierze wszystkie potrzebne informacje. B. Użycie statycznego (Static) IP: - Zaznaczyć Static - Wpisać adres IP w polu IP Address. - Ustawić maskę podsieci w polu Subnet Mask, standardowo to Wpisać adres IP bramy domyślnej (np. routera) w polu Default Gateway - Wpisać adresy serwerów DNS w polach Primary DNS i Secondary DNS C. Użycie PPPoE: - Wpisać informacje o połączeniu PPPoE w następujących polach: User Name: Nazwa użytkownika Password: Hasło użytkownika. Jeżeli wprowadzone dane są prawidłowe AT810 połączy się z Internetem przy pomocy PPPoE. Po zmianie ustawień należy nacisnąć submit aby je zatwierdzić. 6

7 Uwaga: Podczas konfiguracji urządzenia poprzez sieć WAN, zmiana adresu IP portu WAN powoduje konieczność ponownego nawiązania połączenia z urządzeniem z użyciem nowego adresu IP. 2.2 Advance - ustawienie zaawansowane Web Server serwer WEB A. Admin Password: Ustawienie hasła dostępu administratora do strony internetowej. Domyślna nazwa użytkownika dla administratora strony internetowej to admin. B. User Password: Ustawienie hasła dostępu użytkownika do strony internetowej. Domyślna nazwa dla użytkownika strony internetowej to user. C. HTTP Port: Ustawienie portu dla HTTP, domyślnie jest 80. Jeżeli użytkownik zmieni go będzie musiał otworzyć interfejs ponownie. Na przykład adres IP AT810 to a port HTTP został ustawiony na Następnie użytkownik musi wpisać w przeglądarkę aby wejść w interfejs AT Konfiguracja SIP A. Enable: włączanie/wyłączanie konta SIP. B. Display Name: nazwa wyświetlana osobie wywoływanej. C. User ID: identyfikator użytkownika dla konta SIP (nazwa bądź numer telefonu). 7

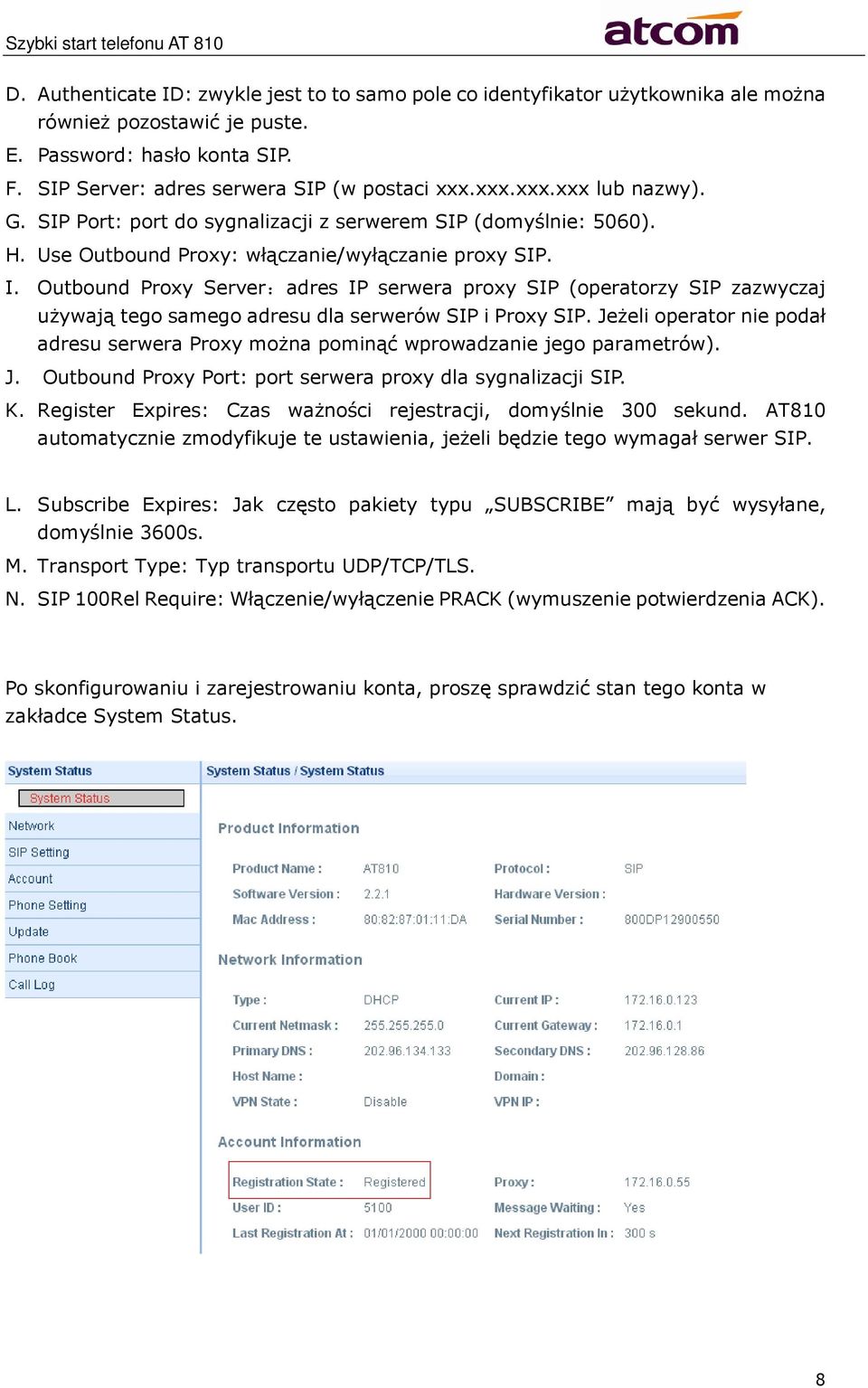

8 D. Authenticate ID: zwykle jest to to samo pole co identyfikator użytkownika ale można również pozostawić je puste. E. Password: hasło konta SIP. F. SIP Server: adres serwera SIP (w postaci xxx.xxx.xxx.xxx lub nazwy). G. SIP Port: port do sygnalizacji z serwerem SIP (domyślnie: 5060). H. Use Outbound Proxy: włączanie/wyłączanie proxy SIP. I. Outbound Proxy Server:adres IP serwera proxy SIP (operatorzy SIP zazwyczaj używają tego samego adresu dla serwerów SIP i Proxy SIP. Jeżeli operator nie podał adresu serwera Proxy można pominąć wprowadzanie jego parametrów). J. Outbound Proxy Port: port serwera proxy dla sygnalizacji SIP. K. Register Expires: Czas ważności rejestracji, domyślnie 300 sekund. AT810 automatycznie zmodyfikuje te ustawienia, jeżeli będzie tego wymagał serwer SIP. L. Subscribe Expires: Jak często pakiety typu SUBSCRIBE mają być wysyłane, domyślnie 3600s. M. Transport Type: Typ transportu UDP/TCP/TLS. N. SIP 100Rel Require: Włączenie/wyłączenie PRACK (wymuszenie potwierdzenia ACK). Po skonfigurowaniu i zarejestrowaniu konta, proszę sprawdzić stan tego konta w zakładce System Status. 8
