Laboratorium - Konfiguracja routera bezprzewodowego w Windows Vista

Transkrypt

1 Laboratorium - Konfiguracja routera bezprzewodowego w Windows Vista Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, będziesz konfigurował i testował ustawienia bezprzewodowego routera Linksys E2500. Zalecany sprzęt Komputer z systemem Windows Vista Zainstalowana bezprzewodowa karta sieciowa Zainstalowana karta sieciowa Bezprzewodowy router Linksys E2500 Kabel połączeniowy Ethernet Uwaga: Wszystkie ustawienia w tym laboratorium dotyczą połączenia bezprzewodowego 2.4 GHz. Wykonaj te same czynności dla utworzenia bezprzewodowego połączenia 5 GHz lub podczas konfigurowania uwzględnij zarówno łączność 2,4 GHz, jak i 5 GHz. Krok 1 Poproś instruktora o następujące informacje, które są używane w laboratorium. Informacje adresowe routera: Adres IP Maska podsieci Router nazwa Informacje do konfiguracji serwera DHCP: Początkowy adres IP Maksymalna liczba użytkowników Statyczny DNS 1 (opcjonalnie) Wartości SSID: Nowy SSID Numer kanału: Kanał Dostęp do routera: Hasło routera Bezpieczeństwo sieci bezprzewodowej: Klucz Ważne: Używaj wyłącznie danych konfiguracyjnych podanych przez instruktora. Krok 2 Podłącz zasilanie do routera bezprzewodowego. Uruchom komputer i zaloguj się jako administrator Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 20

2 Podłącz komputer do jednego z portów Ethernet na bezprzewodowym routerze kablem Ethernet. Uwaga: Jeśli router laboratoryjny podłączany jest pierwszy raz, należy wykonać poniższe czynności. Postępuj zgodnie z poniższymi instrukcjami, aby ustawić lokalizację sieciową. Zostanie to wyjaśnione później, w trakcie kursu. Otworzy się okno "Określanie lokalizacji sieci". Wybierz Praca> Kontynuuj Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 20

3 Kliknij przycisk Zamknij, aby zaakceptować miejsce "Praca". Krok 3 Otwórz wiersz polecenia. Wpisz ipconfig. Jaka jest domyślna brama dla komputera? Krok 4 Otwórz przeglądarkę. Wpisz adres IP bramy domyślnej w polu URL, a następnie naciśnij klawisz Enter. Pojawi się okno "Połącz z" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 20

4 Wpisz hasło podane przez instruktora w polu "Hasło:", a następnie kliknij przycisk OK. Krok 5 Pojawi się ekran konfiguracyjny. Wprowadź informacje Router Address i DHCP Server Setting przygotowane przez instruktora (krok 1): adres IP, maska podsieci, nazwa routera, początkowy adres IP i maksymalna liczba użytkowników Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 20

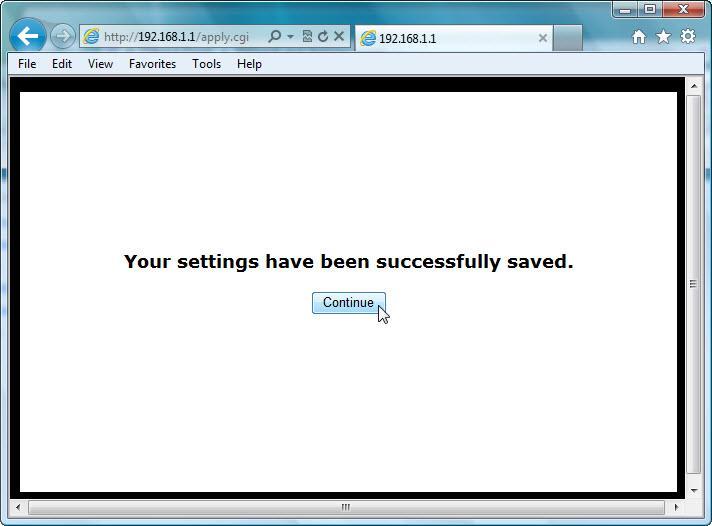

5 Kliknij SaveSettings. Pojawi się ekran Yoursettingshavebeensuccessfullysaved.. Kliknij Continue. Krok 6 Kliknij zakładkę Wireless. Kliknij w rozwijanym menu Network Mode dla 5 GHz Wireless Settings. Jakie technologie są obsługiwane? Kliknij rozwijane menu Chanel dla 5 GHz Wireless Settings Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 20

6 Jakie kanały są na liście? Dezaktywuj Network Mode dla ustawień 5 GHz, chyba, że instruktor powie inaczej. Kliknij rozwijane menu Network Mode dla 2.4 GHz Wireless Settings. Jakie technologie są obsługiwane? Z listy rozwijanej w "Network Mode: wybierz "Mixed. Jaki jest domyślny SSID dla routera bezprzewodowego? Wpisz "cisco#" w polu "Network Name (SSID):", gdzie # to numer przypisany przez instruktora Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 6 of 20

7 Kliknij rozwijane menu Chanel dla 2.4 GHz Wireless Settings. Jakie kanały są na liście? Wybierz numer kanału, który został podany przez instruktora. Kliknij przycisk SaveSettings>Continue, a następnie zamknij przeglądarkę. Krok 7 Odłącz kabel Ethernet od komputera. Wyświetl sieci bezprzewodowe związane z bezprzewodową kartą skonfigurowaną na komputerze. Kliknij przycisk Start> Panel sterowania> Centrum sieci i udostępniania> Połącz z siecią. Wyświetlona została lista dostępnych sieci bezprzewodowych Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 7 of 20

8 Jakie sieci bezprzewodowe są dostępne? Wybierz cisco#, gdzie # to numer przypisany przez instruktora, a następnie kliknij przycisk Połącz. Pojawi się ekran "Uzyskiwanie informacji z Cisco#" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 8 of 20

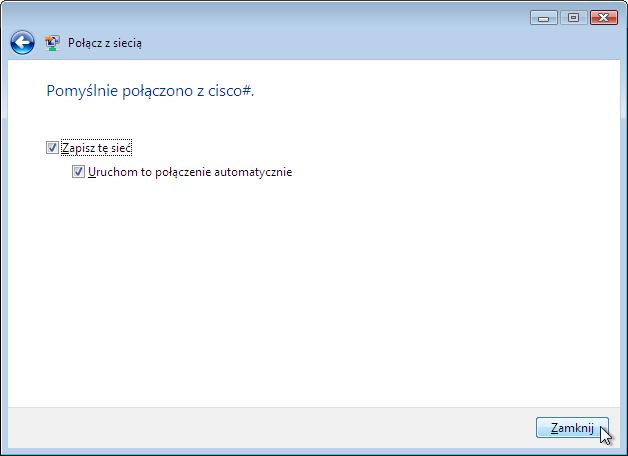

9 Pojawi się ekran "Sieć Cisco# jest niezabezpieczona". Kliknij Połącz mimo to. Pojawi się ekran "Podłączanie do Cisco #". Pojawi się ekran "Pomyślnie połączony do Cisco#" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 9 of 20

10 Kliknij pole Zapisz tą sieć, a następnie kliknij przycisk Zamknij. Gdy otworzy się okno "Ustaw lokalizację sieci", wybierz Praca> Kontynuuj> Zamknij. Krok 8 Otwórz przeglądarkę. Wpisz adres IP bramy domyślnej w polu URL, a następnie naciśnij klawisz Enter. Pojawi się okno "Połącz z" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 10 of 20

11 Wpisz hasło podane przez instruktora w polu "Password:", a następnie kliknij przycisk OK. Pojawi się ekran konfiguracyjny. Przejdź do "Podstawowe ustawienia sieci bezprzewodowej". Wybierz opcję Disable dla 2.4 GHz SSID Broadcast. Kliknij SaveSettings>Continue. Dlaczego mógłbyś chcieć wyłączyć rozgłaszanie SSID? Zamknij wszystkie okna: centrum sieci i udostępniania, przeglądarkę, wiersz polecenia, itd. Wyświetl sieci bezprzewodowe związane z kartą bezprzewodową skonfigurowaną do komputera. Kliknij przycisk Start> Panel sterowania> Centrum sieci i udostępniania> Zarządzaj połączeniami sieciowymi. Kliknij prawym przyciskiem myszy ikonę karty bezprzewodowej, a następnie wybierz Połącz/Rozłącz Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 11 of 20

12 Wyświetlana jest lista połączeń bezprzewodowych. Kliknij, kilka razy przycisk Odśwież. Jakie sieci bezprzewodowe są dostępne? Zamknij okno "Wybierz sieć, aby się połączyć" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 12 of 20

13 Kliknij Otwórz centrum sieci i udostępniania. Kliknij Zarządzaj sieciami bezprzewodowymi. Kiedy otworzy się okno "Zarządzaj używanymi sieciami bezprzewodowymi (Połączenia sieci bezprzewodowej)", kliknij dwukrotnie Cisco#, gdzie # to twój numer Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 13 of 20

14 Zaznacz pole wyboru Połącz, nawet jeśli sieć się nie rozgłasza nazwy, a następnie kliknij przycisk OK. Wyświetl sieci bezprzewodowe związane z bezprzewodową kartą skonfigurowaną na komputerze Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 14 of 20

15 Jakie sieci bezprzewodowe są dostępne? Krok 9 Połącz się do cisco#, gdzie # to numer przypisany przez instruktora, a następnie zaloguj się do routera. Skorzystaj z przeglądarki do zalogowania się do routera. Kliknij zakładkę Wireless, a następnie wybierz Wireless Security. W rozwijanym polu Security Mode dla "2.4GHz Wireless Security" wybierz WPA2 Personal Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 15 of 20

16 Wpisz ITEv5.0! jako hasło i kliknij przycisk SaveSettings>Continue. Krok 10 Wyświetl sieci bezprzewodowe związane z bezprzewodową kartą skonfigurowaną na komputerze. Otwórz "Centrum sieci i udostępniania", a następnie kliknij przycisk Połącz z siecią Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 16 of 20

17 Dlaczego nie można połączyć się Cisco#? Kliknij Anuluj. Kiedy otworzy się okno "Centrum sieci i udostępniania", kliknij polecenie Zarządzaj sieciami bezprzewodowymi, kliknij prawym przyciskiem myszy Cisco #> Właściwości Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 17 of 20

18 Otworzy się okno "Właściwości: Sieci bezprzewodowe" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 18 of 20

19 Wybierz kartę Zabezpieczenia, a następnie ustaw "Typ zabezpieczeń:" WPA2-Personal, wpisz ITEv5.0! jako klucz, a następnie kliknij przycisk OK. Gdy otworzy się okno "Ustaw lokalizację sieci", wybierz Praca> Kontynuuj> Zamknij. Skorzystaj z przeglądarki do zalogowania się do routera. Jeśli nie możesz uzyskać dostępu do GUI routera, skontaktuj się z instruktorem. Krok 11 Powróć do następujących ustawień konfiguracji, o ile instruktor nie kazał inaczej. Podłącz komputer do jednego z portów Ethernet na bezprzewodowym routerze kablem Ethernet. Informacje adresowe routera: Adres IP Maska podsieci Nazwa routera Informacje do konfiguracji serwera DHCP: 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 19 of 20

20 Początkowy adres IP Maksymalna liczba użytkowników Statyczny DNS 1 (opcjonalnie) brak Wartości SSID: Nazwa sieci (SSID) Rozgłaszanie SSID Numer kanału: Channel Dostęp do routera: Hasło routera Bezpieczeństwo sieci bezprzewodowej: Tryb bezpieczeństwa Zamknij przeglądarkę i wyloguj się z komputera Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 20 of 20
