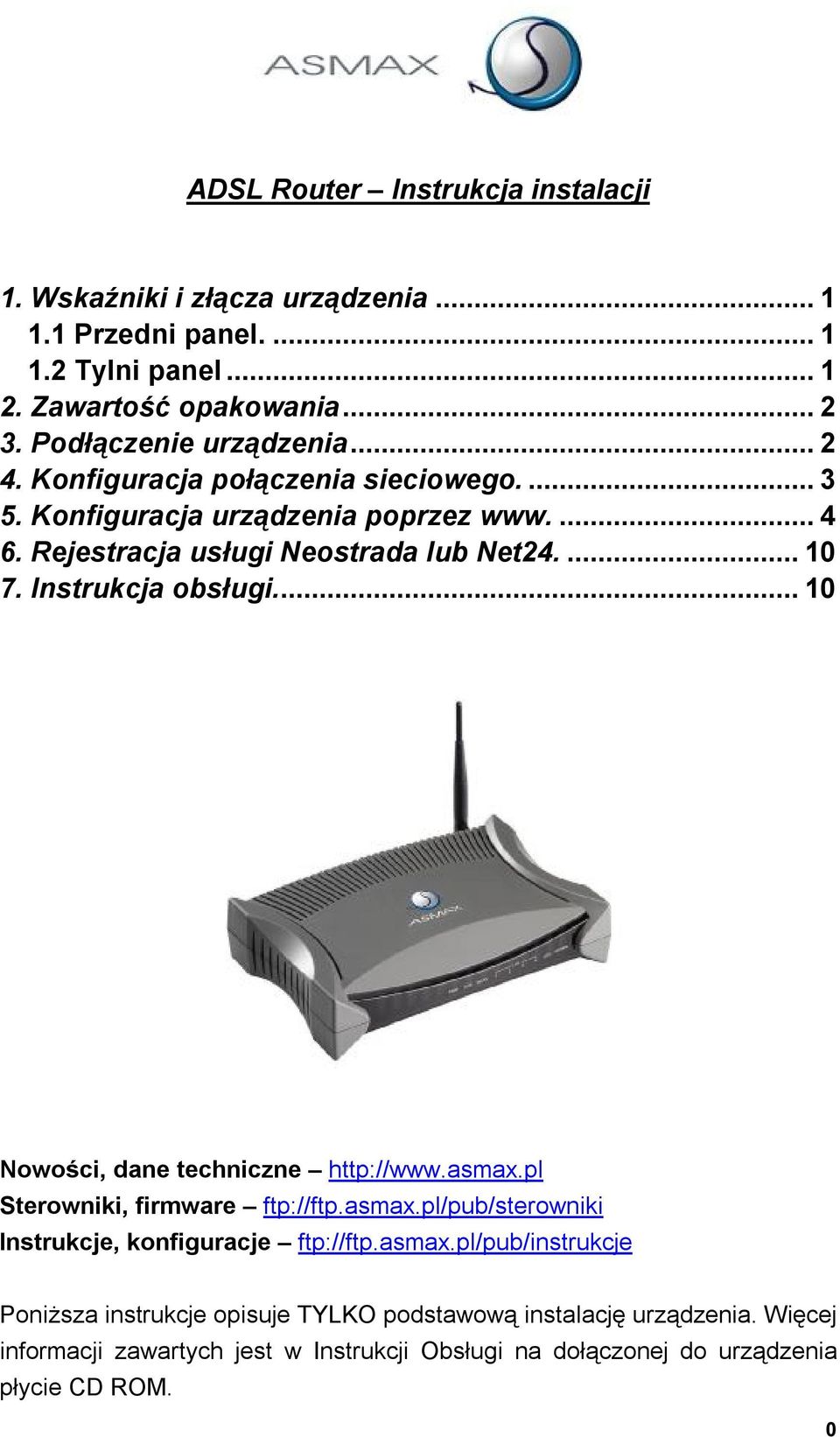

1 ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia Przedni panel Tylni panel Zawartość opakowania Podłączenie urządzenia Konfiguracja połączenia sieciowego Konfiguracja urządzenia poprzez 6. Rejestracja usługi Neostrada lub Net Instrukcja obsługi...10 Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia. Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 0

Instrukcja obsługi...10 Nowości, dane techniczne http://www.asmax.pl Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia.

2 1. Wskaźniki i złącza urządzenia 1.1 Przedni panel. Na przednim panelu znajdują się diody LED sygnalizujące status operacji wykonywanych przez router. LED PWR SYS WLAN LAN 1 4 ADSL PPP Opis funkcji Włączenie zasilania powoduje ciągłe świecenie diody PWR. Zaświecenie diody SYS oznacza gotowość do pracy urządzenia. Dioda WLAN świeci po ustabilizowaniu połączenia bezprzewodowego a miga w czasie wymiany danych z innymi urządzeniami bezprzewodowymi. Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu Ethernet powoduje zaświecenie się diody Ex a następnie jej miganie podczas transmisji danych (w sieci LAN). Zgaszenie diody ADSL oznacza brak synchronizacji modemu ADSL. Dioda ADSL miga podczas procesu synchronizacji modemu z urządzeniami ISP. Jej zaświecenie światłem ciągłym oznacza zsynchronizowanie modemu z urządzeniami ADSL u ISP. Zaświecenie diody światłem ciągłym oznacza zestawienie połączenia PPPoE PPPoA. 1.2 Tylni panel Na tylnim panelu znajdują się wszystkie gniazda złącz sieciowych LAN, ADSL i zasilania oraz przycisk RESET umożliwiający przywrócenie ustawień fabrycznych. Lp Złącze/przycisk Opis 1 ON OFF Wyłącznik zasilania urządzenia. 2 PWR Złącze zasilania służące do podłączenia zasilacza. 3 RESET Przycisk służący do przywracania ustawień fabrycznych. 4 LAN 1 4 Gniazda Ethernet RJ LINE Gniazdo RJ-11 służące do podłączenia linii telefonicznej ADSL. 1

Dioda WLAN świeci po ustabilizowaniu połączenia bezprzewodowego a miga w czasie wymiany danych z innymi urządzeniami bezprzewodowymi. Podłączenie innego urządzenia sieciowego (np.

3 2. Zawartość opakowania Opakowanie powinno zawierać następujące elementy: Router ADSL Asmax Ar-704g z anteną Kabel sieciowy Ethernet RJ-45 Kabel telefoniczny RJ-11 Zasilacz Płyta CD-ROM Instrukcja obsługi W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1) Podłącz linię telefoniczną do gniazda LINE. Podłącz router do linii telefonicznej ADSL. Jeżeli będziesz używał jeszcze inne urządzenie telefoniczne (np. aparat telefoniczny, faks, itp.) musisz dodatkowo podłączyć splitter umożliwiający rozgałęzienie linii telefonicznej oraz odfiltrowanie zakłóceń. Uwaga: Splittery dla linii analogowych (Splitter Annex A) mają inną budowę i gniazda niż dla linii cyfrowych ISDN (Splitter Annex B). 2) Podłącz komputer lub inne urządzenie sieciowe do jednego z gniazd LAN. Do gniazd switcha 4 portowego można podłączyć dowolne urządzenie sieciowe pracujące w standardzie Ethernet 10/100 Mb/s ze złączem RJ-45 takie jak komputer wyposażony w kartę Ethernet, hub czy switch. Urządzenie posiada funkcję auto sensing umożliwiającą automatyczny dobór polaryzacji kabla sieciowego. Proszę pamiętać, iż w standardzie Ethernet długość kabla sieciowego nie może przekraczać 100 m. 3) Podłącz zasilacz do sieci elektrycznej oraz do gniazda PWR. Podłącz zasilacz do sieci elektrycznej 230V/50Hz a następnie do gniazda PWR. 4) Włącz zasilanie urządzenia wyłącznikiem OFF ON. 5) Zaczekaj aż dioda SYS zacznie świecić. Urządzenie jest gotowe do pracy. 2

pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1) Podłącz linię telefoniczną do gniazda LINE. Podłącz router do linii telefonicznej ADSL.

4 4. Konfiguracja połączenia sieciowego. Zarówno w przypadku połączenia Ethernet jak i Wireless użytkownik musi skonfigurować połączenie sieciowe. W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie. W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję Automatycznie uzyskaj adres IP, w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję wyłącz DNS. Na dołączonej do urządzenia płycie CD-ROM znajduje się dokładna instrukcja konfiguracji protokołu TCP/IP (patrz str. 9 Konfiguracja protokołu TCP/IP). 3

5 5. Konfiguracja urządzenia poprzez www. 1) Włącz przeglądarkę internetową np. Internet Explorer. W polu adres wpisz adres interfejsu LAN urządzenia 2) Na ekranie zostanie wyświetlony monit autoryzacji. Wprowadź nazwę użytkownika i hasło oraz kliknij przycisk OK. Domyślna Nazwa użytkownika to admin a hasło admin. 3) Po poprawnym wpisaniu nazwy użytkownika i hasła oraz w przypadku braku autoryzacji (domyślnie) na ekranie zostanie wyświetlona zakładka Status. 4

Wprowadź nazwę użytkownika i hasło oraz kliknij przycisk OK. Domyślna Nazwa użytkownika to admin a hasło admin.

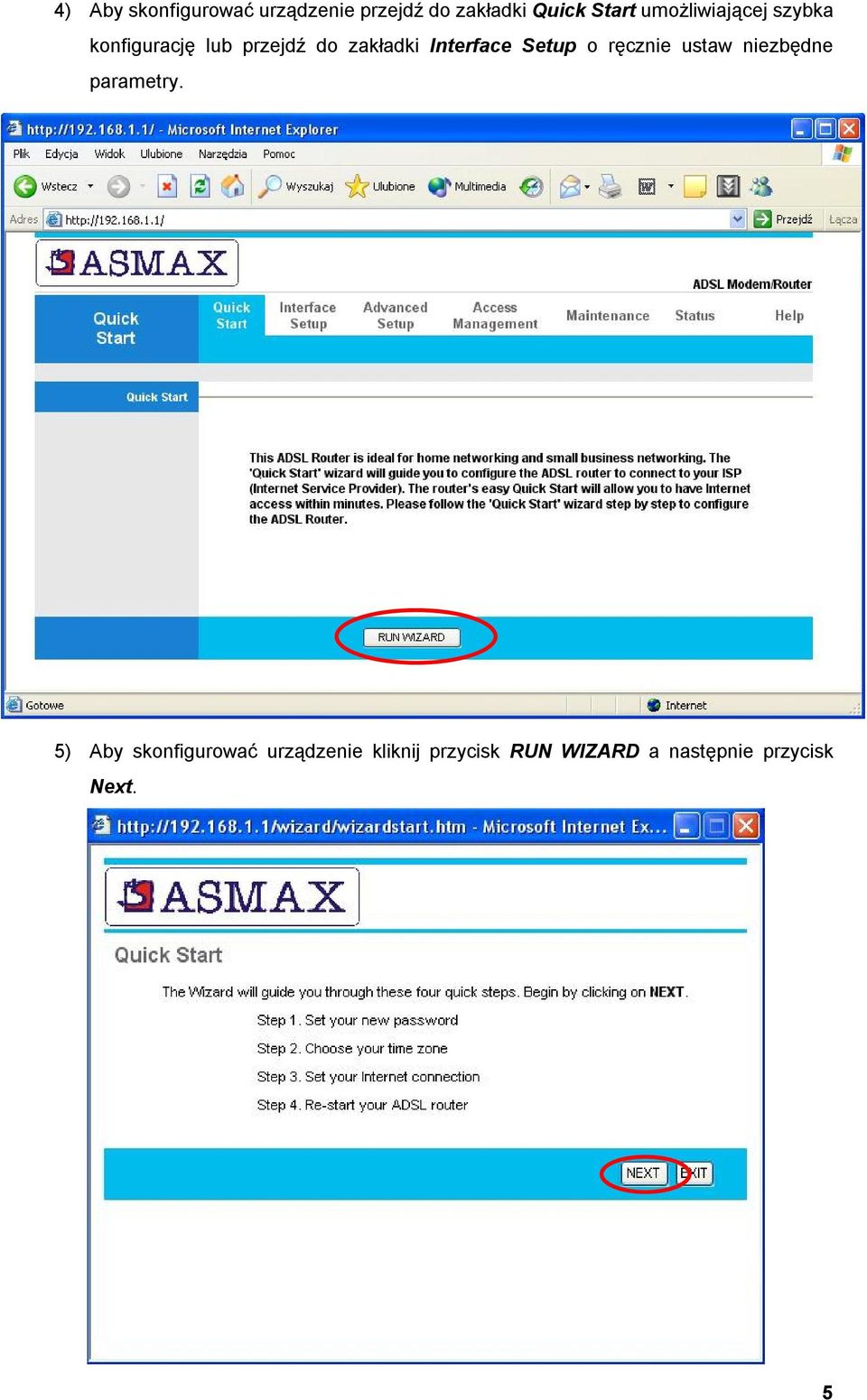

6 4) Aby skonfigurować urządzenie przejdź do zakładki Quick Start umożliwiającej szybka konfigurację lub przejdź do zakładki Interface Setup o ręcznie ustaw niezbędne parametry. 5) Aby skonfigurować urządzenie kliknij przycisk RUN WIZARD a następnie przycisk Next. 5

Interface Setup o ręcznie ustaw niezbędne parametry.

7 6) Ze względów bezpieczeństwa zmień hasło dostępu do konfiguracji urządzenia. Wpisz nowe hasło w polach New Password i Confirmed Password a następnie kliknij przycisk Next. 7) Wybierz z rozwijanego menu strefę czasową (w przypadku Polski GMT+1:00) a następnie kliknij przycisk Next. 6

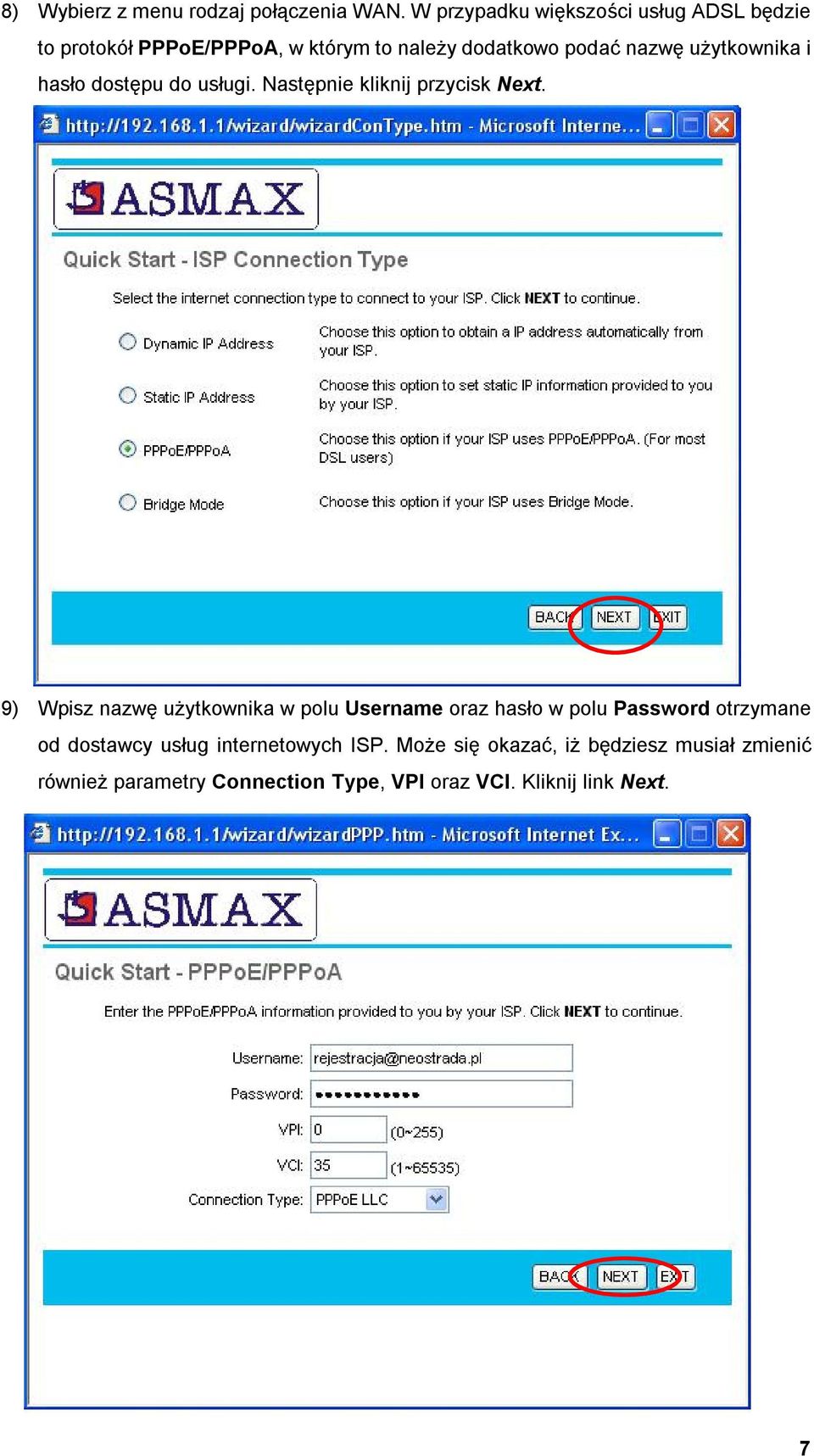

8 8) Wybierz z menu rodzaj połączenia WAN. W przypadku większości usług ADSL będzie to protokół PPPoE/PPPoA, w którym to należy dodatkowo podać nazwę użytkownika i hasło dostępu do usługi. Następnie kliknij przycisk Next. 9) Wpisz nazwę użytkownika w polu Username oraz hasło w polu Password otrzymane od dostawcy usług internetowych ISP. Może się okazać, iż będziesz musiał zmienić również parametry Connection Type, VPI oraz VCI. Kliknij link Next. 7

użytkownika i hasło dostępu do usługi. Następnie kliknij przycisk Next.

9 Aby zapisać wprowadzoną konfigurację kliknij przycisk Next. Jeżeli chcesz poprawić wprowadzone dane, klikając przycisk Back wróć do odpowiedniego okna i popraw je. Aby opuścić Quick Start bez zapisywania wprowadzonej konfiguracji kliknij przycisk Exit. Po zapisaniu konfiguracji kliknij przycisk Close aby zamknąć okno Quick Start. 8

10 10) Urządzenie automatycznie połączy się z Internetem. Za pomocą zakładki Status można sprawdzić stan połączenia ADSL z operatorem. Jeżeli pole Status ma wartość Connected a pola IP Address, Subnet Mask, Default Gateway, DNS Server mają wartości różne od , oznacza to iż urządzenia zostało poprawnie skonfigurowane i jest połączone z operatorem (Internetem). Jeżeli urządzenie nie jest połączone z operatorem (pole Status = Not Connected), odczekaj 2 minuty, odśwież stronę www. Jeżeli urządzenie nadal nie jest połączone z operatorem ponownie skonfiguruj je za pomocą zakładki Quick Start. Jeżeli nadal występują kłopoty z połączeniem zapoznaj się z rozdziałem Rozwiązywanie problemów str. 74 w instrukcji obsługi znajdującej się na dołączonej do urządzenia płycie CD-ROM. 9

0.0.0, oznacza to iż urządzenia zostało poprawnie skonfigurowane i jest połączone z operatorem (Internetem).

11 6. Rejestracja usługi Neostrada lub Net24. Aby zarejestrować usługę Neostrada należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą zakładki Quick Start ustawić następujące parametry połączenia domyślnego: Vpi=0 Vci=35 Connection Type=PPPoE LLC lub PPPoA VC-Mux Username =rejestracja@neostrada.pl Password=rejestracja - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia Aby zarejestrować usługę Net24 należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą zakładki Quick Start ustawić następujące parametry połączenia domyślnego: Vpi=8 Vci=35 Connection Type = PPPoE LLC Username=net24 Password=net24 - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia 7. Instrukcja obsługi. Na dołączonej do urządzenia płycie CD-ROM znajduje się instrukcja obsługi w formacie pdf. Zawarte są w niej następujące rzeczy: - Specyfikacja urządzenia - Instalacja i konfiguracja routera ADSL Asmax Ar-704g - Konfiguracja komputera podłączonego do routera ADSL Asmax Ar-704g - Szczegółowy opis funkcji dostępnych z poziomu strony konfiguracyjnej www - Rozwiązywanie problemów z pracą urządzenia - Słowniczek pojęć 10

parametry połączenia domyślnego: Vpi=0 Vci=35 Connection Type=PPPoE LLC lub PPPoA VC-Mux Username =rejestracja@neostrada.
