NWD310N. Bezprzewodowa karta sieciowa PCI N. Skrócona instrukcja obsługi. Wersja 1.00 Październik 2007 Wydanie 1

Transkrypt

1 Bezprzewodowa karta sieciowa PCI N Skrócona instrukcja obsługi Wersja 1.00 Październik 2007 Wydanie 1 Copyright Wszelkie prawa zastrzeżone..

2 Spis treści Przegląd Instalowanie oprogramowania Instalowanie sprzętu Łączenie się z siecią bezprzewodową za pomocą WPS Konfiguracja WPS z wykorzystaniem przycisku Łączenie się z siecią bezprzewodową za pomocą programu narzędziowego firmy ZyXEL Otwieranie programu narzędziowego Konfiguracja WPS z wykorzystaniem numeru PIN Łączenie się z siecią bezprzewodową Uwaga dla użytkowników Windows XP

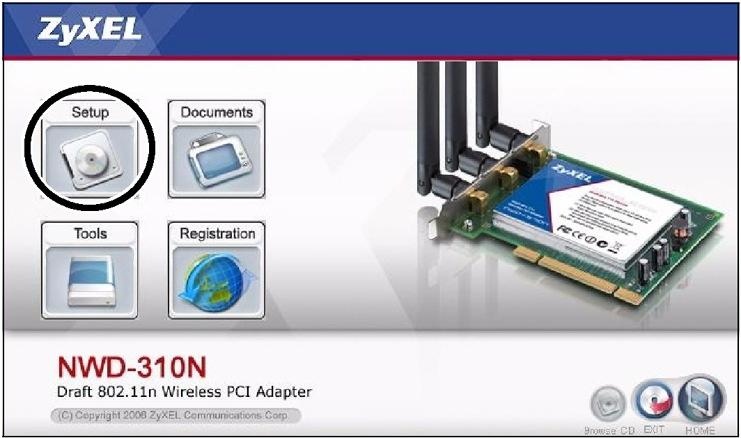

3 Przegląd NWD310N to bezprzewodowa karta sieciowa do komputerów osobistych. Karta NWD310N jest zgodna ze standardem WPS (Wi-Fi Protected Setup). 1. Instalowanie oprogramowania Należy zainstalować oprogramowanie z płyty CD przed włożeniem karty NWD310N go gniazda w komputerze. Nie należy zaczynać instalacji od włożenia karty do gniazda. 1. Wyjąć kartę NWD310N z gniazda, jeśli została już włożona. 2. Włożyć dołączoną płytę CD do stacji CD-ROM w komputerze. 3. Kiedy pojawi się pokazany niżej ekran, należy kliknąć przycisk Setup, aby zainstalować program narzędziowy i sterownik ZyXEL.? Jeśli ekran się nie pojawi, należy zlokalizować plik autorun.exe na płycie CD i kliknąć go dwukrotnie. 3

4 4. Kiedy pojawi się pokazany niżej ekran, należy kliknąć przycisk Next. 5. Zaznaczyć pola Driver i Utility, aby zainstalować w komputerze zarówno sterownik, jak i program narzędziowy ZyXEL. Można nie instalować programu narzędziowego ZyXEL i zamiast niego używać narzędzi wchodzących w skład systemu operacyjnego. 6. Kliknąć przycisk Install. 4

5 Po zainstalowaniu programu narzędziowego ZyXEL trzeba będzie ponownie uruchomić komputer. Należy najpierw zapisać wszystkie otwarte dokumenty. 7. Kiedy pojawi się pokazany niżej ekran, należy zaznaczyć opcję No, I will restart my computer now. Trzeba będzie wyłączyć komputer podczas instalacji karty. Kliknąć przycisk Finish, aby zakończyć instalację. 5

6 2. Instalowanie sprzętu Nie należy instalować karty przed zainstalowaniem oprogramowania z płyty CD. 1. Zapisać pracę i zamknąć wszystkie aplikacje. 2. Wyłączyć komputer i wszystkie urządzenia peryferyjne, takie jak drukarka. 3. Odłączyć komputer od źródła prądu. Należy uziemić się przez założenie opaski antystatycznej albo dotknięcie uziemionego, metalowego obiektu. 4. Wyłączyć komputer i wszystkie urządzenia peryferyjne, takie jak drukarka. Zapisać pracę i zamknąć wszystkie aplikacje. 5. Jeśli do karty podłączone są anteny, należy je zdjąć (odkręcić). 6. Włożyć kartę NWD310N do wolnego gniazda PCI. Upewnić się, że styki karty są dobrze osadzone w gnieździe PCI (A). 6

7 7. Przykręcić kartę NWD310N do komputera i zamknąć obudowę. 8. Podłączyć (przykręcić) anteny do karty NWD310N. 9. Skierować anteny w górę. 10. Podłączyć zasilanie i włączyć komputer. 11. Jeśli karta NWD310N została poprawnie włożona do gniazda, zapali się wskaźnik (dioda LED) Link.? Jeśli wskaźnik Link karty NWD310N nie zapali się po zainstalowaniu oprogramowania i karty, należy sprawdzić, czy karta jest prawidłowo osadzona w gnieździe 12. Pojawi się okno kreatora Znaleziono nowy sprzęt. Należy wybrać opcję Zainstaluj oprogramowanie automatycznie (zalecane) i kliknąć przycisk Dalej, a następnie Zakończ. 7

8 3. Łączenie się z siecią bezprzewodową za pomocą WPS Można użyć funkcji WPS (Wi-Fi Protected Setup) w celu podłączenia komputera do sieci bezprzewodowej. Jeśli komputer będzie podłączany do sieci za pomocą programu narzędziowego ZyXEL, należy przejść do punktu 4. Karta NWD310N obsługuje dwie metody tworzenia bezpiecznego połączenia za pomocą WPS: Konfiguracja z wykorzystaniem przycisku można utworzyć bezpieczną sieć bezprzewodową po prostu przez naciśnięcie przycisku. Opisano to w punkcie 3.1. Konfiguracja z wykorzystaniem numeru PIN można utworzyć bezpieczną sieć bezprzewodową przez wprowadzenie numeru PIN (Personal Identification Number) karty NWD310N na ekranie konfiguracyjnym punktu dostępowego. Opisano to w punkcie Konfiguracja WPS z wykorzystaniem przycisku 1. Upewnić się, że bezprzewodowy punkt dostępowy jest włączony i znajduje się w zasięgu komputera. 2. Nacisnąć przycisk WPS na karcie NWD310N i na bezprzewodowym punkcie dostępowym (dla przykładu pokazano punkt dostępowy NWA570N firmy ZyXEL). Nie ma znaczenia, który przycisk zostanie naciśnięty pierwszy. Drugi przycisk trzeba nacisnąć w ciągu dwóch minut od naciśnięcia pierwszego. 8

9 Karta NWD310N ma przycisk WPS na obudowie, a także przycisk WPS w programie konfiguracyjnym. Inne urządzenia obsługujące WPS mają podobne przyciski. 3. Punkt dostępowy i karta NWD310N nawiążą bezpieczne połączenie. Może to zająć nawet 2 minuty. 4. Teraz można bezprzewodowo łączyć się z Internetem poprzez kartę NWD310N. 4. Łączenie się z siecią bezprzewodową za pomocą programu narzędziowego firmy ZyXEL W tym rozdziale wyjaśniono, jak połączyć się z punktem dostępowym za pomocą numeru PIN i jak ręcznie skonfigurować ustawienia sieci bezprzewodowej. 4.1 Otwieranie programu narzędziowego 1. Po zainstalowaniu programu narzędziowego ZyXEL i podłączeniu karty NWD310N w zasobniku systemowym pojawi się ikona. Należy kliknąć ją dwukrotnie 2. Pojawi się ekran Link Info programu narzędziowego ZyXEL. 9

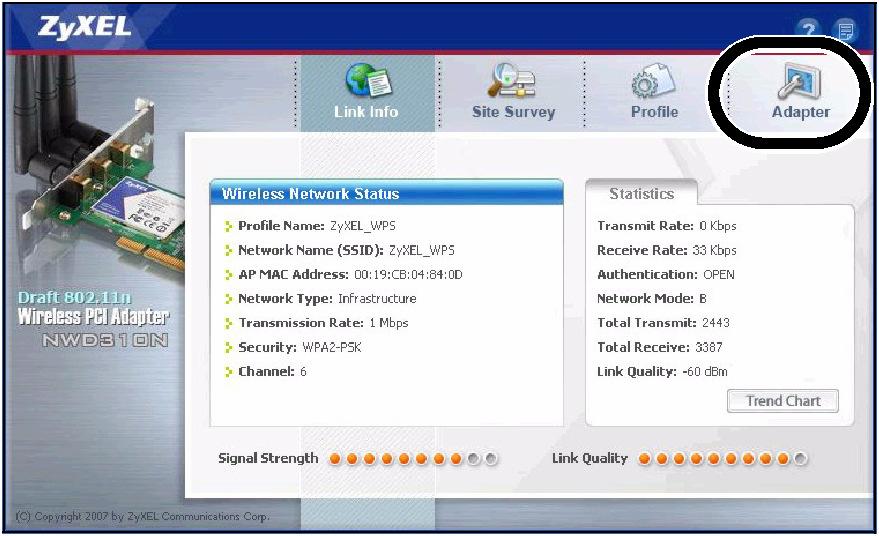

10 Jeśli ikona nie pojawi się, należy odinstalować i zainstalować ponownie program narzędziowy ZyXEL. Odinstalowywanie programu narzędziowego opisano w instrukcji użytkownika. Karta NWD310N automatycznie połączy się z dostępną siecią bez włączonych zabezpieczeń. Ta sieć bezprzewodowa może jednak nie być połączona z Internetem. Jeśli ikona ma kolor zielony, komputer jest już połączony z siecią bezprzewodową. Jeśli ikona ma kolor czerwony, komputer nie jest połączony z siecią bezprzewodową. 4.2 Konfiguracja WPS z wykorzystaniem numeru PIN 1. Kliknąć przycisk Adapter 2. Pojawi się ekran Adapter programu narzędziowego ZyXEL. W sekcji WPS należy wybrać opcje WPS oraz PIN - Use this device s PIN. Zapisać 8- cyfrowy kod PIN wyświetlony w polu tekstowym w wyskakującym oknie. Trzeba będzie wprowadzić ten kod PIN na ekranie WPS punktu dostępowego. 10

11 Opcja PBC (Push Button Configuration) działa tak samo jak naciśnięcie fizycznego przycisku WPS (opisane w punkcie 3.1). Opcji PIN - Use the PIN from the AP or Wireless Router używa się po to, aby zarejestrować kod PIN punktu dostępowego lub routera bezprzewodowego w karcie NWD310N (więcej informacji na ten temat można znaleźć w instrukcji użytkownika). 3. Uruchomić program konfiguracyjny punktu dostępowego, przejść do ekranu, na którym konfiguruje się ustawienia WPS i wprowadzić kod PIN karty NWD310N (dla przykładu pokazano ekran z punktu dostępowego NWA570N firmy ZyXEL). 4. W ciągu dwóch minut kliknąć przycisk Start na ekranie Adapter programu narzędziowego NWD310N oraz przycisk Apply albo Start na ekranie WPS punktu dostępowego. Punkt dostępowy uwierzytelni kartę NWD310N i wyśle jej odpowiednie ustawienia konfiguracyjne. Może to zająć nawet dwie minuty. Karta NWD310N będzie teraz mogła bezpiecznie komunikować się z punktem dostępowym. 4.3 Łączenie się z siecią bezprzewodową 1. Kliknąć dwukrotnie ikonę. Pojawi się ekran Link Info programu narzędziowego ZyXEL. Kliknąć zakładkę Site Survey. 11
