1 NWD-370N Bezprzewodowa karta PCI n Szybki start Wersja 1.00 Wydanie 1 Październik 2006

2 Przegląd NWD-370N to bezprzewodowa karta sieciowa do komputera stacjonarnego. Listę wymagań systemowych podano na stronie Instalacja oprogramowania Zainstaluj oprogramowanie z dysku CD, zanim włożysz kartę NWD-370N do komputera. Nie zaczynaj instalacji od włożenia karty. Jeśli zainstalowałeś już w komputerze oprogramowanie Funk Oddyssey Client, odinstaluj je (usuń). 1. Jeśli włożyłeś już kartę NWD-370N do gniazda, wyjmij ją. 2. Włóż dołączony dysk CD do stacji CD-ROM w komputerze. 1

3 3. Kiedy pojawi się pokazany niżej ekran, kliknij przycisk Setup, aby zainstalować program narzędziowy ZyXEL i sterownik.? Jeśli ekran się nie pojawi, znajdź plik autorun.exe na dysku CD i kliknij go dwukrotnie. 2

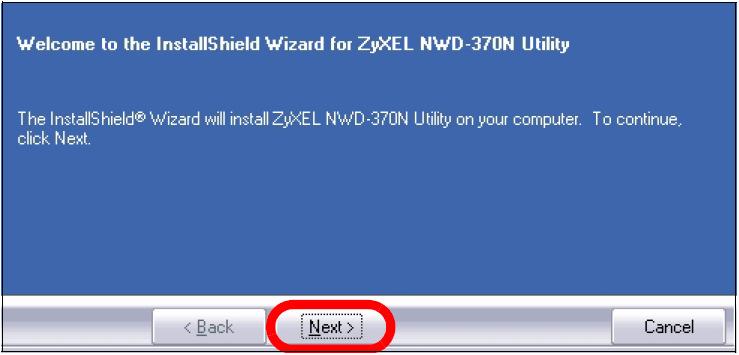

4 4. Kiedy pojawi się poniższy ekran, kliknij przycisk Next. 5. Zaznacz opcje Driver i Utility, aby zainstalować w komputerze zarówno program narzędziowy ZyXEL, jak i sterownik. Jeśli chcesz zainstalować tylko sterownik i korzystać z funkcji Wireless Zero Configuration (WZC) systemu Windows XP, zaznacz tylko opcję Driver (zobacz Uwaga dla użytkowników Windows XP). 3

5 Kliknij przycisk Next, aby zaakceptować domyślne położenie pliku, albo przycisk Browse, aby wybrać inny folder. 6. Kliknij przycisk Install. 4

6 Po zainstalowaniu programu narzędziowego ZyXEL konieczne będzie ponowne uruchomienie komputera. Upewnij się, że zapisałeś swoją pracę. 7. Kiedy pojawi się poniższy ekran, zaznacz opcję No, I will restart my computer later. Będziesz musiał wyłączyć komputer w celu zainstalowania karty. Kliknij przycisk Finish, aby zakończyć instalację oprogramowania. 5

7 2. Instalacja sprzętu Nie instaluj sprzętu, dopóki nie zainstalujesz oprogramowania z dysku CD. 1. Zapisz pracę i zamknij wszystkie aplikacje. 2. Wyłącz komputer i wszystkie urządzenia peryferyjne, na przykład drukarkę. 3. Odłącz komputer od prądu. 4. Załóż na rękę opaskę antystatyczną (jeśli ją masz) albo dotknij uziemionego metalowego obiektu. Zdejmij obudowę komputera i wyjmij kartę NWD-370N z opakowania. 5. Jeśli do karty NWD-370N podłączone są anteny, zdejmij je (odkręć). 6

8 6. Włóż kartę NWD-370N do wolnego gniazda PCI. Upewnij się, że jest w pełni osadzona w gnieździe. 7. Przymocuj kartę do komputera za pomocą śruby. 8. Dołącz (przykręć) anteny do karty NWD-370N. 9. Skieruj anteny w górę. 10. Załóż obudowę komputera. 11. Włącz komputer 7

9 Jeśli karta NWD-370N została włożona poprawnie, zapalą się umieszczone na niej diody LED.? Jeśli diody LED na karcie NWD-370N nie zapalą się po instalacji oprogramowania i włożeniu karty do gniazda, sprawdź, czy karta została włożona prawidłowo. 3. Łączenie się z siecią bezprzewodową Kiedy zainstalujesz program narzędziowy ZyXEL i włożysz kartę NWD- 370N do gniazda, w systemowym obszarze powiadomień pojawi się pokazana niżej ikona. 8

10 ? Jeśli ikona nie pojawi się, odinstaluj i zainstaluj ponownie program narzędziowy ZyXEL. Odinstalowywanie programu narzędziowego opisano w instrukcji użytkownika. Karta NWD-370N automatycznie poszuka dostępnych sieci i połączy się z siecią bez zabezpieczeń. Ta sieć bezprzewodowa może jednak nie być połączona z Internetem. Jeśli ikona ma kolor czerwony, komputer nie jest połączony z siecią bezprzewodową. Jeśli ikona ma kolor zielony, komputer jest już połączony z siecią bezprzewodową. Aby wybrać sieć bezprzewodową i połączyć się z nią, wykonaj następujące czynności: 9

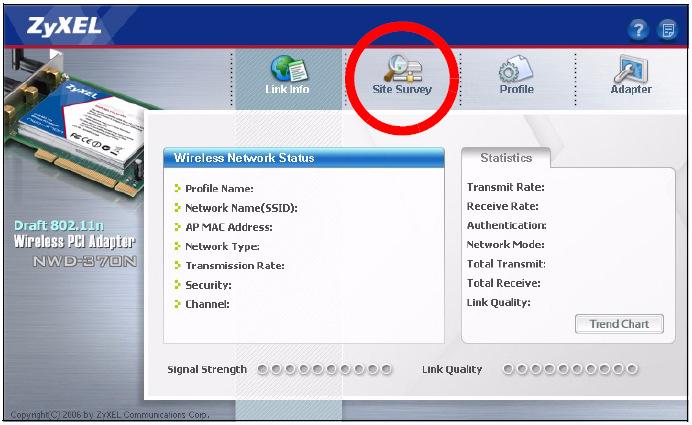

11 1. Kliknij dwukrotnie ikonę. Pojawi się ekran Link Info programu narzędziowego ZyXEL. Kliknij zakładkę Site Survey. 2. Dostępne sieci bezprzewodowe zostaną wyświetlone na liście Available Network List. SSID (Service Set Identity) to nazwa sieci bezprzewodowej. 10

12 3. Jeśli sieć bezprzewodowa nie jest zabezpieczona, obok jej wpisu na liście pojawia się jedna z następujących ikon: Jeśli sieć bezprzewodowa jest zabezpieczona, obok jej wpisu na liście pojawia się jedna z następujących ikon: Wybierz sieć bezprzewodową, z którą chcesz się połączyć, i kliknij dwukrotnie jej wpis na liście. 4. Jeśli sieć nie jest zabezpieczona, pojawi się ekran Link Info. Przejdź do etapu Jeśli sieć jest zabezpieczona, pojawi się ekran ustawień bezpieczeństwa. Musisz wpisać informacje o zabezpieczeniach, aby połączyć się z siecią. Informacje te możesz uzyskać od administratora sieci. Upewnij się, że wpisujesz je w dokładnie takiej postaci, w jakiej Ci je podano. 6. Aby uzyskać dostęp do Internetu, uruchom przeglądarkę internetową i wpisz adres URL witryny WWW w pasku adresu. Sieć bezprzewodowa powinna być połączona z Internetem. Jeśli witryna WWW zostanie wyświetlona prawidłowo, oznacza to, że masz połączenie z Internetem. 11

13 3.1. Uwaga dla użytkowników Windows XP Jeśli chcesz używać funkcji WZC, wyłącz program narzędziowy ZyXEL (jeśli już go zainstalowałeś) albo zainstaluj sam sterownik. Aby wyłączyć program narzędziowy ZyXEL, kliknij prawym przyciskiem myszy ikonę i wybierz z menu polecenie Use Windows Zero Configuration. Aby ponownie uaktywnić program narzędziowy ZyXEL, kliknij dwukrotnie ikonę, a następnie kliknij przycisk OK. Aby zainstalować sam sterownik, w programie instalacyjnym zaznacz tylko opcję Driver. Wymagania systemowe Przed instalacją upewnij się, że Twój komputer spełnia poniższe wymagania: Procesor Pentium II 300 MHz lub szybszy 32-bitowe (v2.2) gniazdo PCI Przynajmniej 20 MB wolnego miejsca na dysku Przynajmniej 128 MB pamięci RAM Stacja CD-ROM System Windows 2000 lub Windows XP 12

14 Ważne informacje Oświadczenie o interferencji FCC (Federal Communications Commission) Bezprzewodowa karta sieciowa g została przetestowana pod kątem zgodności z wymaganiami FCC (Specific Absorption Rate). Urządzenie jest zgodne z limitami emisji radiowej FCC określonymi dla środowisk niekontrolowanych według normy 47 CFR , paragraf (d) (2). Nadajnik nie może być umieszczony w jednym miejscu ani używany w połączeniu z innymi antenami lub nadajnikami. Ogólne oświadczenia FCC można znaleźć w instrukcji użytkownika. Oglądanie certyfikatów produktu 1. Przejdź pod adres 2. Na stronie głównej firmy ZyXEL wybierz swój produkt z listy rozwijanej, aby przejść do strony poświęconej temu produktowi. 3. Na stronie produktu wybierz certyfikat, który chcesz obejrzeć. 13
