1 Przed rozpoczęciem 1. Dziękujemy za zakupienie tego rutera, umoŝliwiającego współuŝytkowanie szybkiego połączenia z Internetem przez kilka komputerów. Aby współuŝytkowanie szybkiego dostępu do Internetu było moŝliwe, naleŝy zaopatrzyć się w kabel ethernetowy oraz modem do sieci telewizji kablowej lub DSL. Ponadto naleŝy mieć konto u operatora Internetu. 2. Do skonfigurowania bezprzewodowego rutera DI-824VUP+ najlepiej uŝyć komputera, który jest połączony z modemem. Ruter DI-824VUP+ pełni funkcję serwera DHCP i przypisuje wszystkie niezbędne adresy IP w sieci. Wskazówki dotyczące skonfigurowania karty sieciowej w taki sposób, aby adres IP był uzyskiwany automatycznie, moŝna znaleźć na końcu niniejszej Instrukcji oraz w Podręczniku na dysku CD. Zawartość opakowania DI-804HV Płyta CD zawierająca podręcznik uŝytkownika Kabel Ethernet Zasilacz 5V DC UŜycie zasilacza o innym napięciu spowoduje uszkodzenie urządzenia i utratę gwarancji JeŜeli którejkolwiek z tych pozycji brakuje, skontaktuj się ze sprzedawcą.

Ponadto naleŝy mieć konto u operatora Internetu. 2. Do skonfigurowania bezprzewodowego rutera DI-824VUP+ najlepiej uŝyć komputera, który jest połączony z modemem.

2 Podłączenie rutera DI-804HV do sieci A. Najpierw naleŝy podłączyć jeden koniec zasilacza do złącza na panelu tylnym urządzenia DI-824VUP+, a następnie drugi koniec zasilacza do gniazda zasilania na ścianie lub listwie zasilania. Po prawidłowym podłączeniu zaświeci się wskaźnik Power (Zasilanie) B. Wyłącz zasilanie modemu do sieci telewizji kablowej lub DSL (urządzenia, które nie mają wyłącznika zasilania, wymagają odłączenia kabla zasilacza). Teraz ruter DI-824VUP+ powinien być włączony, a modem do telewizji kablowej / DSL wyłączony. Podłącz kabel ethernetowy do gniazda Ethernet modemu do sieci telewizji kablowej / DSL. Po starannym podłączeniu kabla Ethernet włącz zasilanie modemu (przyciskiem zasilania lub przez dołączenie zasilacza). WłóŜ drugi koniec kabla ethernetowego w złącze portu WAN na panelu tylnym rutera DI-824VUP+. Po prawidłowym podłączeniu zaświeci się wskaźnik portu WAN (WAN LED). JeŜeli wskaźnik WAN nie świeci, naleŝy powrócić do kroku B1 i ponownie wykonać wymienione tam czynności C. WłóŜ złącza kabla ethernetowego w złącze LAN Port 1 na panelu tylnym rutera DI-824VUP+ oraz do wolnego portu Ethernet karty sieciowej komputera uŝywanego do konfiguracji rutera. Po prawidłowym podłączeniu zaświeci się wskaźnik LAN Port 1. Uwaga: Ruter DI-824VUP+ jest wyposaŝony w porty LAN typu Auto-MDI/MDI-X, do których moŝna podłączać kable ethernetowe bezpośrednie lub krosowe. Zrestartuj komputer

Po prawidłowym podłączeniu zaświeci się wskaźnik Power (Zasilanie) B.

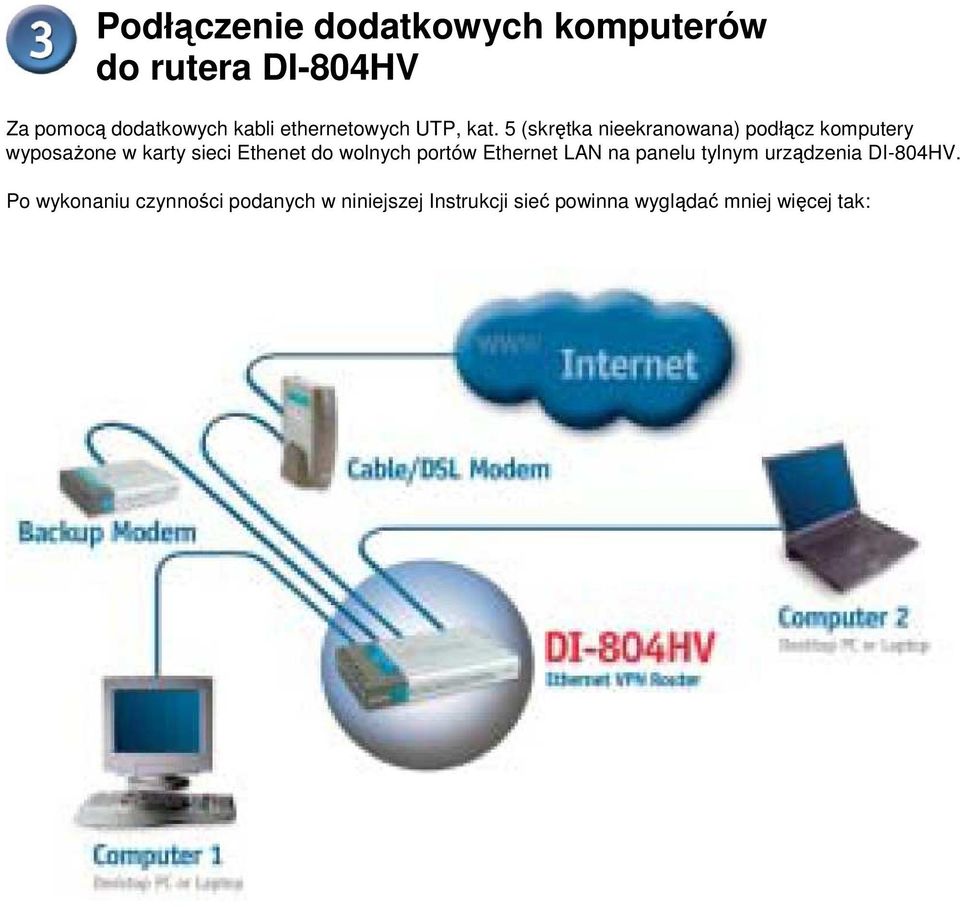

3 Podłączenie dodatkowych komputerów do rutera DI-804HV Za pomocą dodatkowych kabli ethernetowych UTP, kat. 5 (skrętka nieekranowana) podłącz komputery wyposaŝone w karty sieci Ethenet do wolnych portów Ethernet LAN na panelu tylnym urządzenia DI-804HV. Po wykonaniu czynności podanych w niniejszej Instrukcji sieć powinna wyglądać mniej więcej tak:

5 (skrętka nieekranowana) podłącz komputery wyposaŝone w karty sieci Ethenet do

4 UŜycie kreatora konfiguracji Wyświetli się ekran pokazany obok.

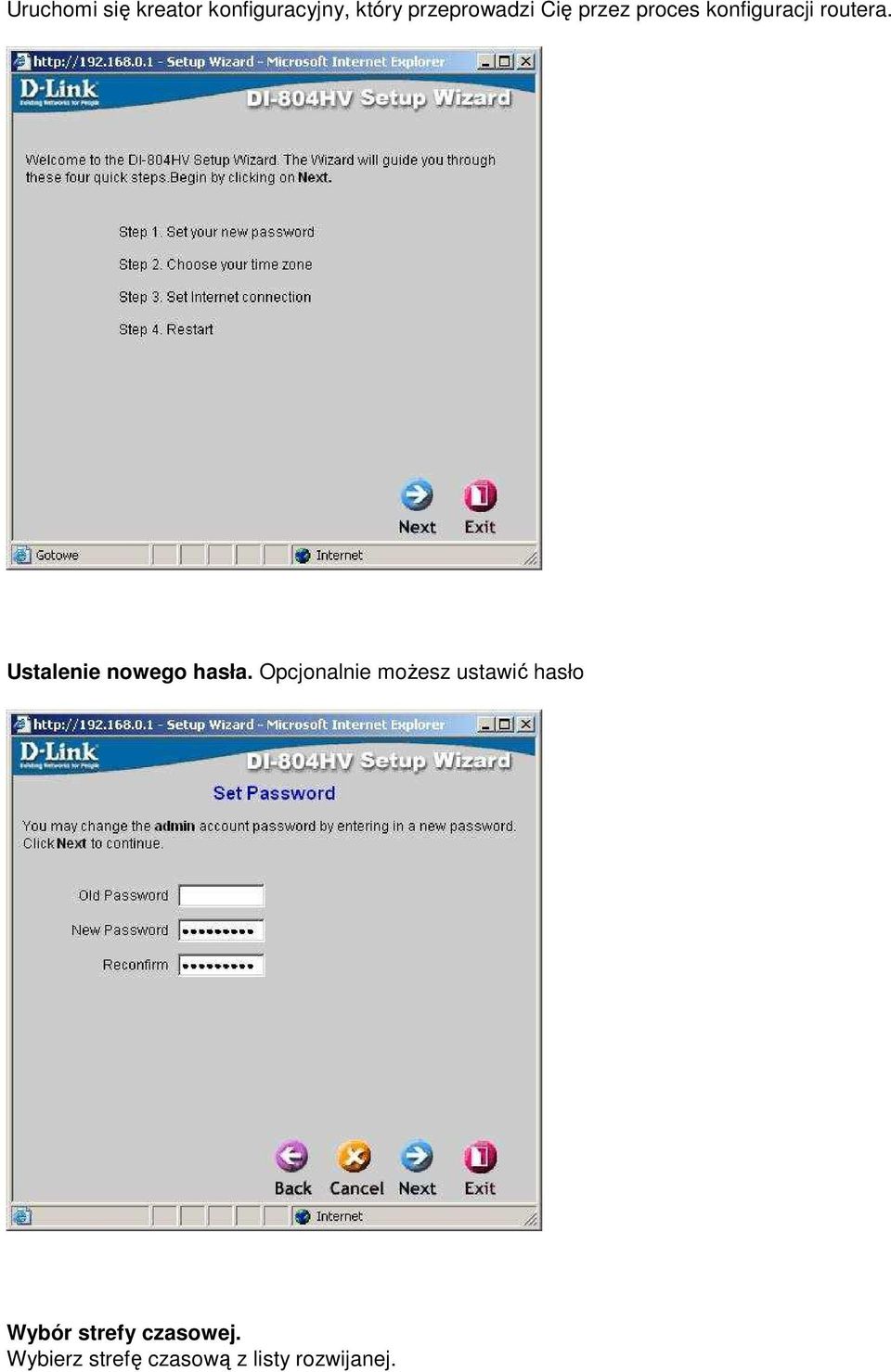

5 Uruchomi się kreator konfiguracyjny, który przeprowadzi Cię przez proces konfiguracji routera. Ustalenie nowego hasła. Opcjonalnie moŝesz ustawić hasło Wybór strefy czasowej. Wybierz strefę czasową z listy rozwijanej.

6 Kreator konfiguracji spróbuje automatycznie rozpoznać rodzaj połączenia z Internetem. JeŜeli uŝywasz połączenia typu Dynamic lub PPPoE, nastąpi przejście do odpowiedniej strony. Wybierz typ połączenia internetowego Wyświetli się komunikat z prośbą o wybranie typu połączenia internetowego dla rutera. JeŜeli została wybrana opcja Dynamic IP Address (Dynamiczny adres IP) wykorzystywana zazwyczaj w usługach telewizji kablowej, wyświetli się taki ekran:

Wybierz typ połączenia internetowego Wyświetli się komunikat z prośbą o wybranie typu połączenia internetowego

7 JeŜeli operator wymaga statycznego adresu IP i ta opcja została wybrana, wyświetli się taki ekran: Wpisz informacje dotyczące adresu IP podane przez operatora. NaleŜy wypełnić wszystkie pola. JeŜeli operator uŝywa protokołu PPPoE (wykorzystywanego zazwyczaj w usługach DSL) i ta opcja została wybrana, wyświetli się ekran pokazany poniŝej. Wpisz nazwę uŝytkownika i hasło podane przez operatora.

JeŜeli operator uŝywa protokołu PPPoE (wykorzystywanego zazwyczaj w usługach DSL) i ta opcja

8 Konfiguracja została zakończona! Przetestuj połączenie z Internetem. Nastąpi powrót do zakładki Home (głównej). Następnie uruchom ponownie przeglądarkę internetową (Internet Explorer lub Netscape Navigator), aby połączyć się z ulubionym serwisem i przetestować połączenie.

Następnie uruchom ponownie przeglądarkę internetową (Internet
