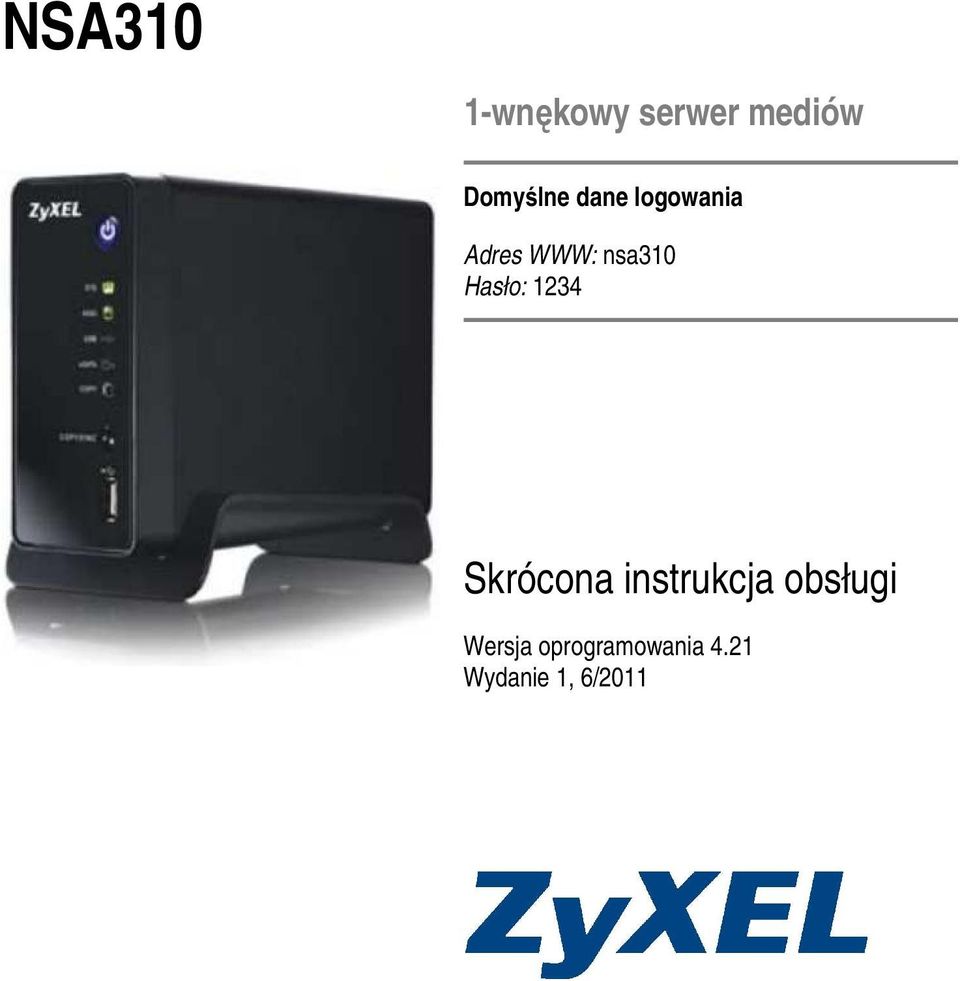

1 NSA310 1-wnękowy serwer mediów Domyślne dane logowania Adres WWW: nsa310 Hasło: 1234 Skrócona instrukcja obsługi Wersja oprogramowania 4.21 Wydanie 1, 6/2011

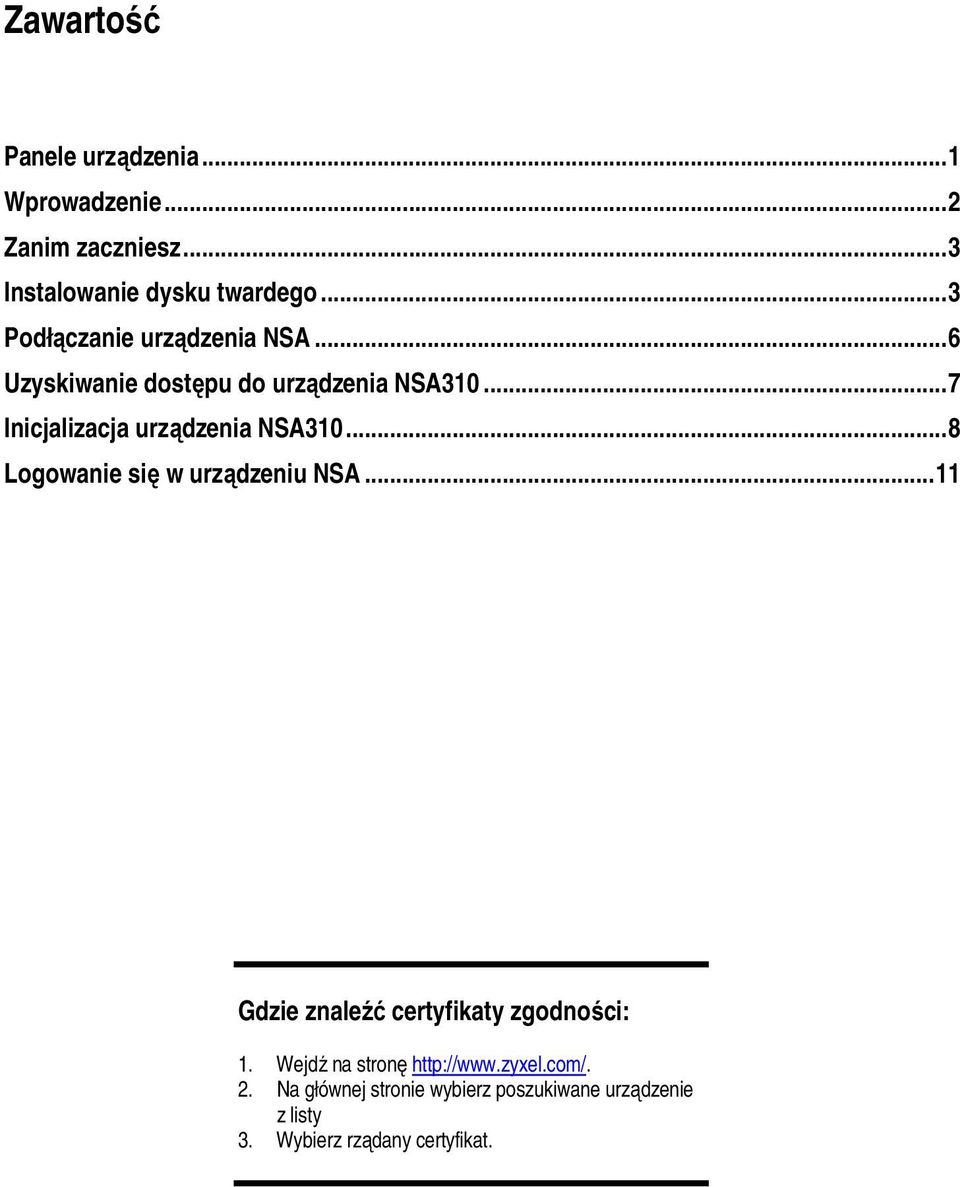

2 Zawartość Panele urządzenia... 1 Wprowadzenie... 2 Zanim zaczniesz... 3 Instalowanie dysku twardego... 3 Podłączanie urządzenia NSA... 6 Uzyskiwanie dostępu do urządzenia NSA Inicjalizacja urządzenia NSA Logowanie się w urządzeniu NSA Gdzie znaleźć certyfikaty zgodności: 1. Wejdź na stronę 2. Na głównej stronie wybierz poszukiwane urządzenie z listy 3. Wybierz rządany certyfikat.

.. 7 Inicjalizacja urządzenia NSA310... 8 Logowanie się w urządzeniu NSA.

3 Panele urządzenia 1

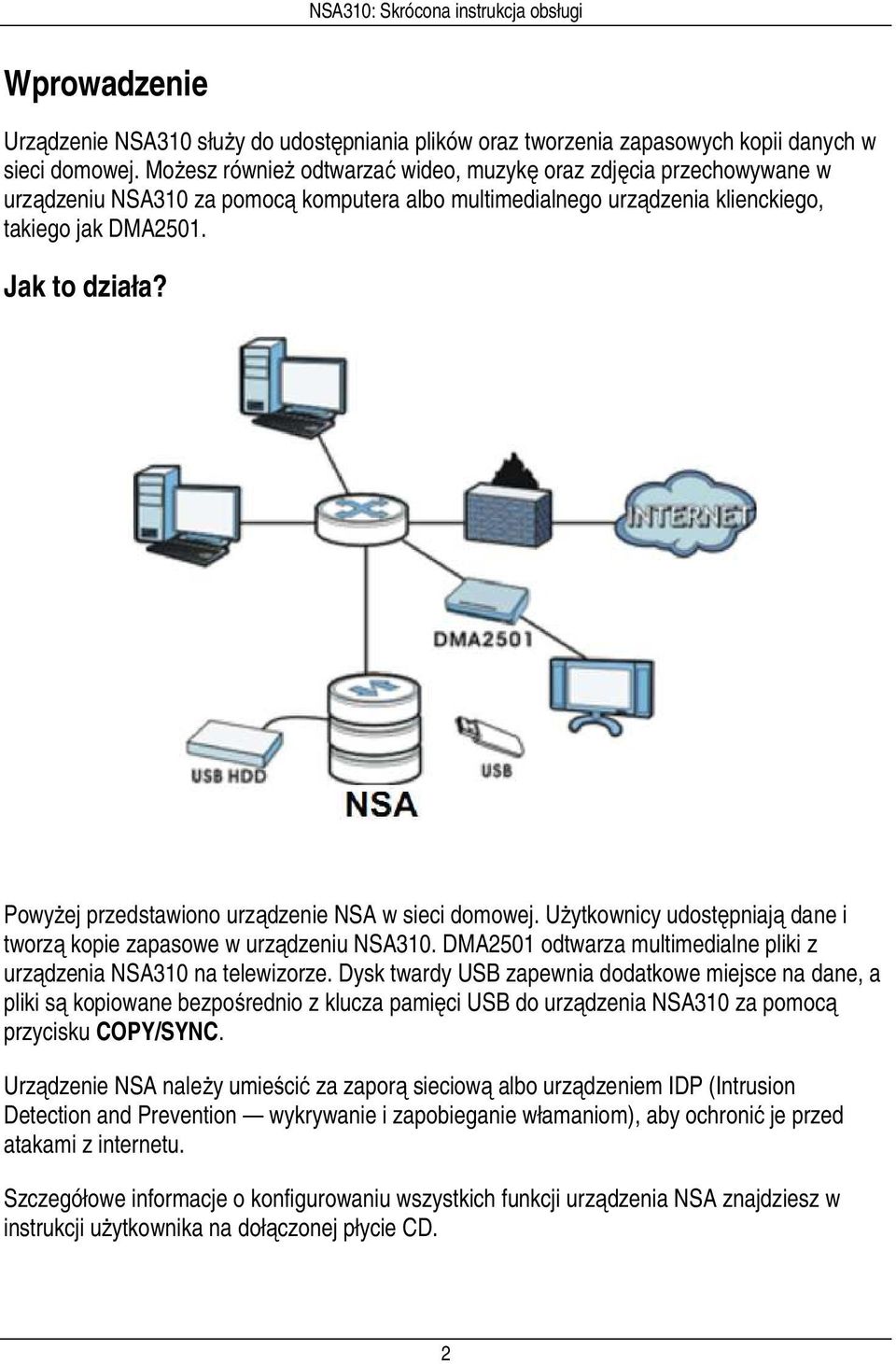

4 Wprowadzenie Urządzenie NSA310 służy do udostępniania plików oraz tworzenia zapasowych kopii danych w sieci domowej. Możesz również odtwarzać wideo, muzykę oraz zdjęcia przechowywane w urządzeniu NSA310 za pomocą komputera albo multimedialnego urządzenia klienckiego, takiego jak DMA2501. Jak to działa? Powyżej przedstawiono urządzenie NSA w sieci domowej. Użytkownicy udostępniają dane i tworzą kopie zapasowe w urządzeniu NSA310. DMA2501 odtwarza multimedialne pliki z urządzenia NSA310 na telewizorze. Dysk twardy USB zapewnia dodatkowe miejsce na dane, a pliki są kopiowane bezpośrednio z klucza pamięci USB do urządzenia NSA310 za pomocą przycisku COPY/SYNC. Urządzenie NSA należy umieścić za zaporą sieciową albo urządzeniem IDP (Intrusion Detection and Prevention wykrywanie i zapobieganie włamaniom), aby ochronić je przed atakami z internetu. Szczegółowe informacje o konfigurowaniu wszystkich funkcji urządzenia NSA znajdziesz w instrukcji użytkownika na dołączonej płycie CD. 2

Powyżej przedstawiono urządzenie NSA w sieci domowej. Użytkownicy udostępniają dane i tworzą kopie zapasowe w urządzeniu NSA310.

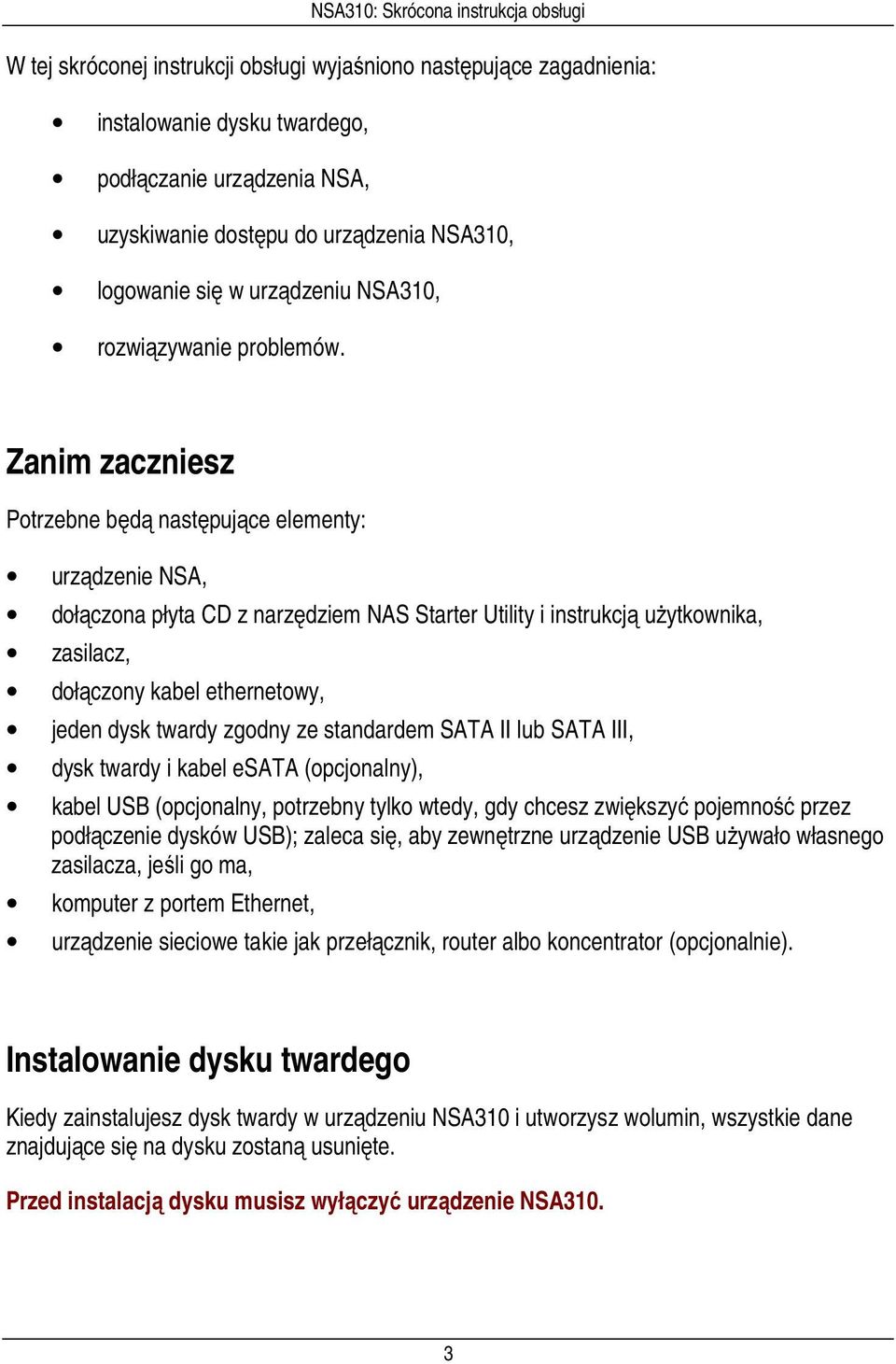

5 W tej skróconej instrukcji obsługi wyjaśniono następujące zagadnienia: instalowanie dysku twardego, podłączanie urządzenia NSA, uzyskiwanie dostępu do urządzenia NSA310, logowanie się w urządzeniu NSA310, rozwiązywanie problemów. Zanim zaczniesz Potrzebne będą następujące elementy: urządzenie NSA, dołączona płyta CD z narzędziem NAS Starter Utility i instrukcją użytkownika, zasilacz, dołączony kabel ethernetowy, jeden dysk twardy zgodny ze standardem SATA II lub SATA III, dysk twardy i kabel esata (opcjonalny), kabel USB (opcjonalny, potrzebny tylko wtedy, gdy chcesz zwiększyć pojemność przez podłączenie dysków USB); zaleca się, aby zewnętrzne urządzenie USB używało własnego zasilacza, jeśli go ma, komputer z portem Ethernet, urządzenie sieciowe takie jak przełącznik, router albo koncentrator (opcjonalnie). Instalowanie dysku twardego Kiedy zainstalujesz dysk twardy w urządzeniu NSA310 i utworzysz wolumin, wszystkie dane znajdujące się na dysku zostaną usunięte. Przed instalacją dysku musisz wyłączyć urządzenie NSA310. 3

Zanim zaczniesz Potrzebne będą następujące elementy: urządzenie NSA, dołączona płyta CD z narzędziem NAS Starter Utility i instrukcją użytkownika, zasilacz, dołączony kabel ethernetowy, jeden dysk

6 Tworzenie woluminu powoduje sformatowanie dysku twardego. Wszystkie dane zostaną utracone. Zanim zainstalujesz dysk w urządzeniu NSA310, skopiuj wszystkie przechowywane na nim pliki w inne miejsce. 1 Upewnij się, że kabel zasilający i ethernetowy są odłączone od urządzenia NSA. 2 Umieść urządzenie NSA na płaskiej powierzchni spodem do góry. Na panelu dolnym zajmuje się śruba. Poluzuj ją za pomocą śrubokręta z łbem płaskim albo monety. 3 Ustaw urządzenie NSA pionowo i zdejmij przednią pokrywę, aby odsłonić wnękę na dysk, jak na poniższym rysunku. 4

1 Upewnij się, że kabel zasilający i ethernetowy są odłączone od urządzenia NSA.

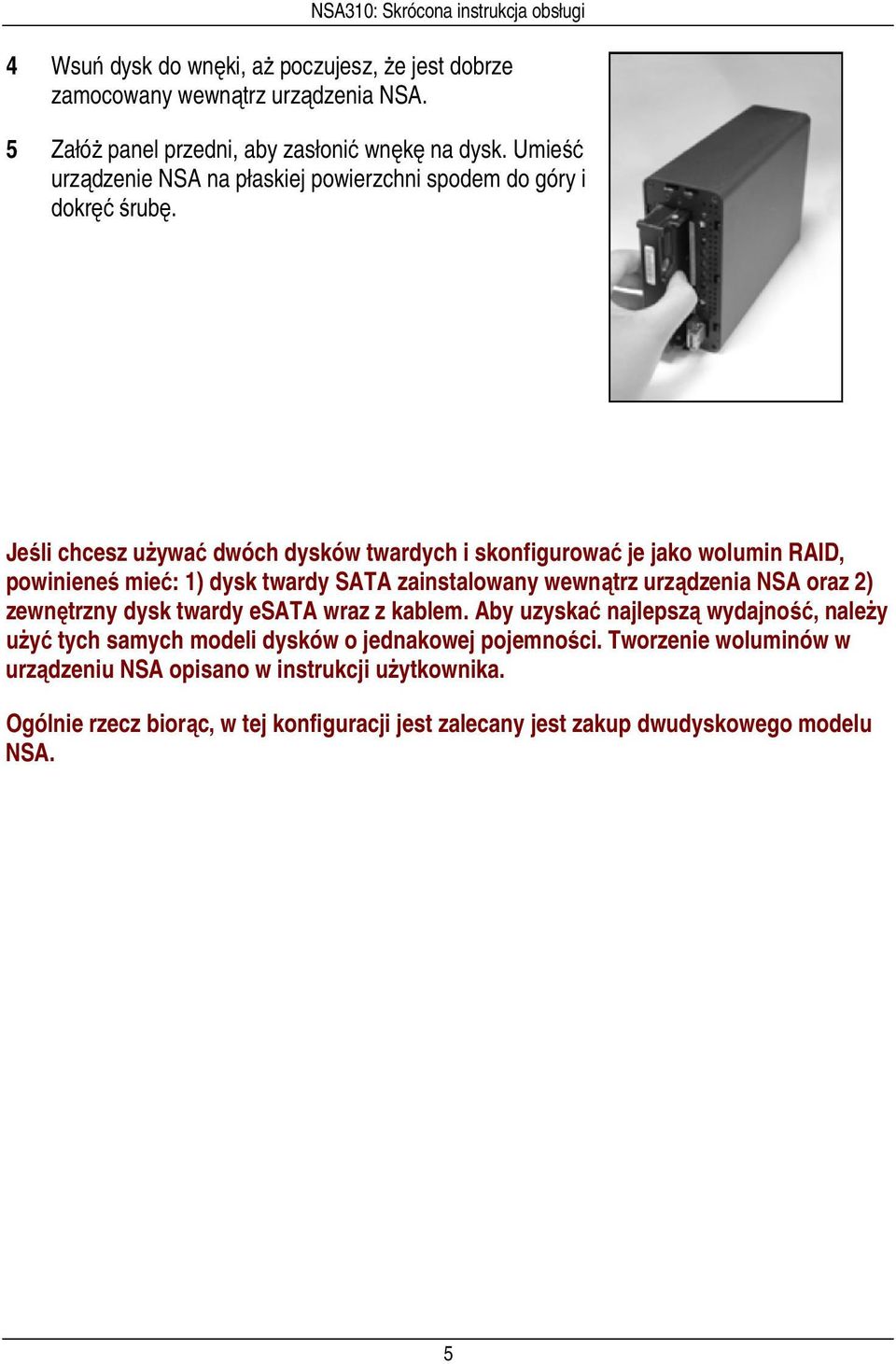

7 4 Wsuń dysk do wnęki, aż poczujesz, że jest dobrze zamocowany wewnątrz urządzenia NSA. 5 Załóż panel przedni, aby zasłonić wnękę na dysk. Umieść urządzenie NSA na płaskiej powierzchni spodem do góry i dokręć śrubę. Jeśli chcesz używać dwóch dysków twardych i skonfigurować je jako wolumin RAID, powinieneś mieć: 1) dysk twardy SATA zainstalowany wewnątrz urządzenia NSA oraz 2) zewnętrzny dysk twardy esata wraz z kablem. Aby uzyskać najlepszą wydajność, należy użyć tych samych modeli dysków o jednakowej pojemności. Tworzenie woluminów w urządzeniu NSA opisano w instrukcji użytkownika. Ogólnie rzecz biorąc, w tej konfiguracji jest zalecany jest zakup dwudyskowego modelu NSA. 5

Jeśli chcesz używać dwóch dysków twardych i skonfigurować je jako wolumin RAID, powinieneś mieć: 1) dysk twardy SATA zainstalowany wewnątrz urządzenia NSA oraz 2)

8 Podłączanie urządzenia NSA 1 Za pomocą dołączonego kabla ethernetowego podłącz port LAN znajdujący się z tyłu urządzenia NSA do komputera, przełącznika lub routera. 2 Podłącz jeden koniec kabla zasilającego do gniazda POWER znajdującego się z tyłu urządzenia NSA, a drugi do zasilacza. Podłącz zasilacz do gniazdka elektrycznego. Używaj WYŁĄCZNIE zasilacza dostarczonego wraz z urządzeniem! 3 Naciśnij przycisk zasilania umieszczony z przodu urządzenia NSA, aby je włączyć. Przyjrzyj się wskaźnikom na panelu przednim. Jeśli nie zapali się żaden wskaźnik, sprawdź, czy kabel zasilający jest dobrze osadzony w gnieździe i czy źródło prądu jest włączone. Przycisk zasilania świeci ciągłym, zielonym światłem Wskaźnik SYS zapala się na zielono po prawidłowym rozruchu urządzenia (zajmuje to około 50 sekund) Wskaźnik HDD zapala się, jeśli urządzenie NSA wykryje dysk twardy we wnęce. Obok portu LAN na panelu tylnym znajduje się wskaźnik, który zapala się, kiedy port 6

Używaj WYŁĄCZNIE zasilacza dostarczonego wraz z urządzeniem! 3 Naciśnij przycisk zasilania umieszczony z przodu urządzenia NSA, aby je włączyć. Przyjrzyj się wskaźnikom na panelu przednim.

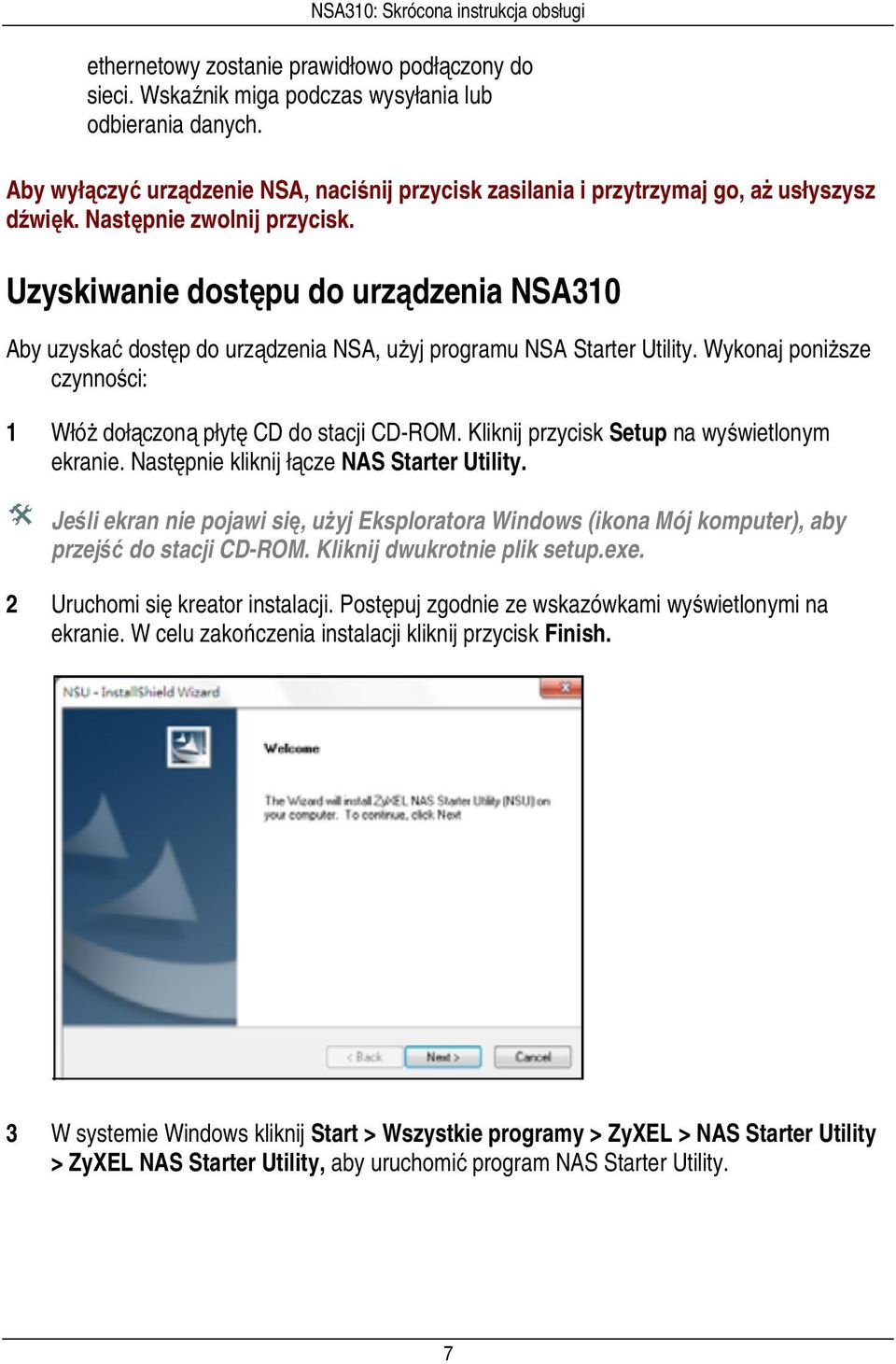

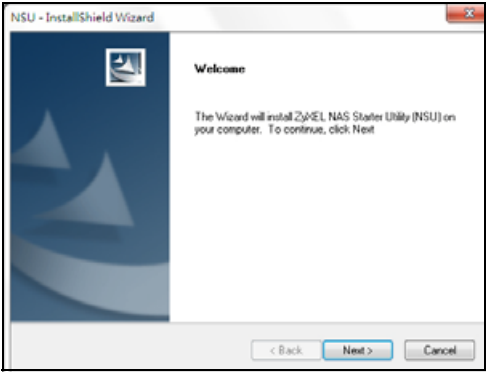

9 ethernetowy zostanie prawidłowo podłączony do sieci. Wskaźnik miga podczas wysyłania lub odbierania danych. Aby wyłączyć urządzenie NSA, naciśnij przycisk zasilania i przytrzymaj go, aż usłyszysz dźwięk. Następnie zwolnij przycisk. Uzyskiwanie dostępu do urządzenia NSA310 Aby uzyskać dostęp do urządzenia NSA, użyj programu NSA Starter Utility. Wykonaj poniższe czynności: 1 Włóż dołączoną płytę CD do stacji CD-ROM. Kliknij przycisk Setup na wyświetlonym ekranie. Następnie kliknij łącze NAS Starter Utility. Jeśli ekran nie pojawi się, użyj Eksploratora Windows (ikona Mój komputer), aby przejść do stacji CD-ROM. Kliknij dwukrotnie plik setup.exe. 2 Uruchomi się kreator instalacji. Postępuj zgodnie ze wskazówkami wyświetlonymi na ekranie. W celu zakończenia instalacji kliknij przycisk Finish. 3 W systemie Windows kliknij Start > Wszystkie programy > ZyXEL > NAS Starter Utility > ZyXEL NAS Starter Utility, aby uruchomić program NAS Starter Utility. 7

Uzyskiwanie dostępu do urządzenia NSA310 Aby uzyskać dostęp do urządzenia NSA, użyj programu NSA Starter Utility. Wykonaj poniższe czynności: 1 Włóż dołączoną płytę CD do stacji CD-ROM.

10 Inicjalizacja urządzenia NSA310 Zanim wykonasz opisane niżej czynności, upewnij się, że zainstalowałeś dysk twardy. 1 Kliknij przycisk urządzenia NSA Kliknij łącze Run the Initalization Wizard. 8

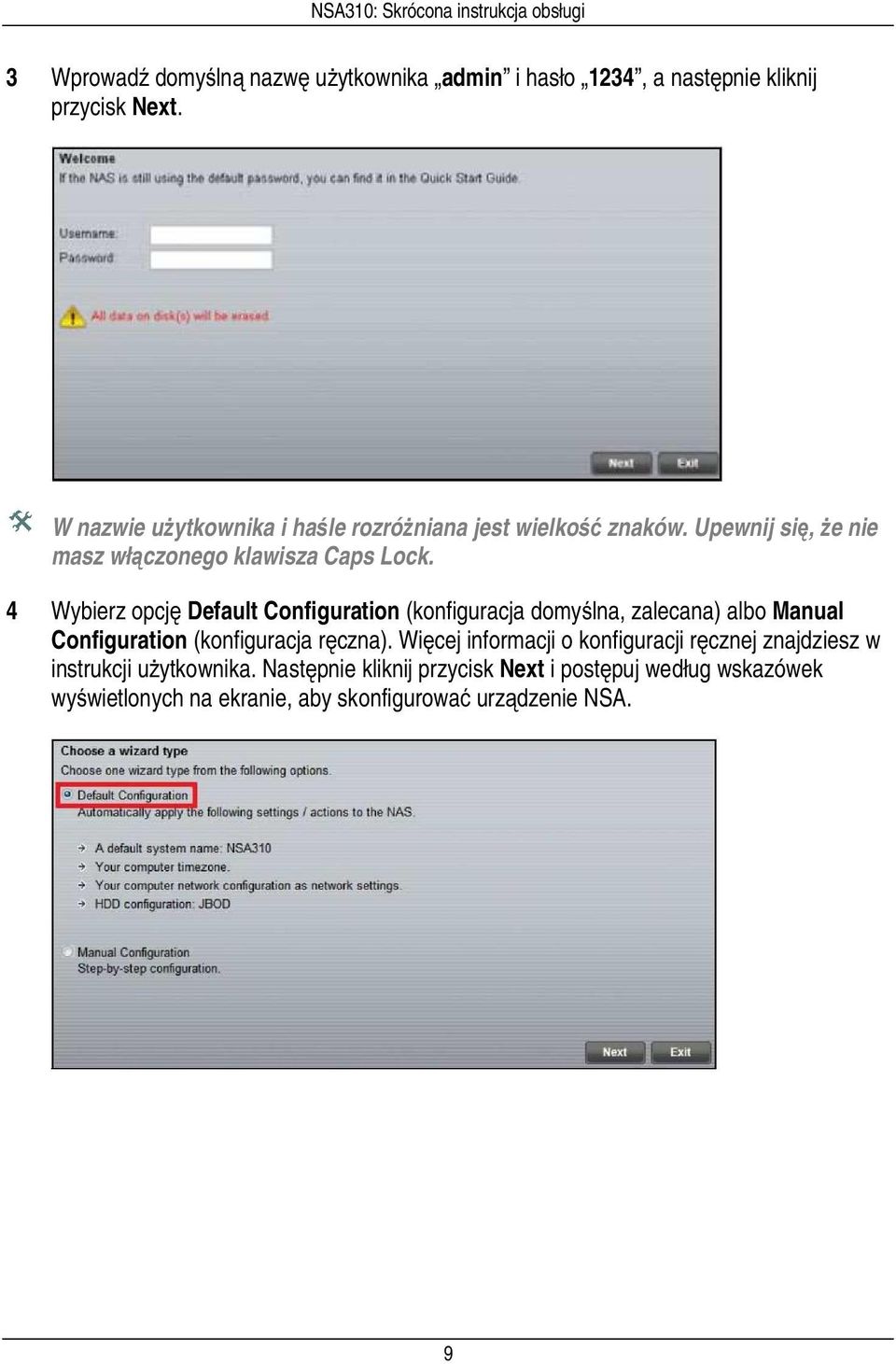

11 3 Wprowadź domyślną nazwę użytkownika admin i hasło 1234, a następnie kliknij przycisk Next. W nazwie użytkownika i haśle rozróżniana jest wielkość znaków. Upewnij się, że nie masz włączonego klawisza Caps Lock. 4 Wybierz opcję Default Configuration (konfiguracja domyślna, zalecana) albo Manual Configuration (konfiguracja ręczna). Więcej informacji o konfiguracji ręcznej znajdziesz w instrukcji użytkownika. Następnie kliknij przycisk Next i postępuj według wskazówek wyświetlonych na ekranie, aby skonfigurować urządzenie NSA. 9

4 Wybierz opcję Default Configuration (konfiguracja domyślna, zalecana) albo Manual Configuration (konfiguracja ręczna).

12 5 Możesz teraz wykonać następujące czynności: Kliknij łącze Import files or folders with zpilot, aby uruchomić narzędzie zpilot. Przeciągnij pliki na ikonę zpilot, aby przenieść je do urządzenia NSA. Pliki multimedialne są automatycznie sortowane do folderów Music, Photo i Video. Inne typy plików trafiają do folderu Public. W przypadku folderów plików zostaniesz poproszony o wybranie docelowego miejsca. Kliknij łącze Play Media Files from Home Screen, aby umożliwić odtwarzanie plików multimedialnych za pośrednictwem przeglądarki internetowej. 6 Wprowadź nazwę użytkownika i hasło, a następnie kliknij przycisk Login. 10

Inne typy plików trafiają do folderu Public. W przypadku folderów plików zostaniesz poproszony o wybranie docelowego miejsca.

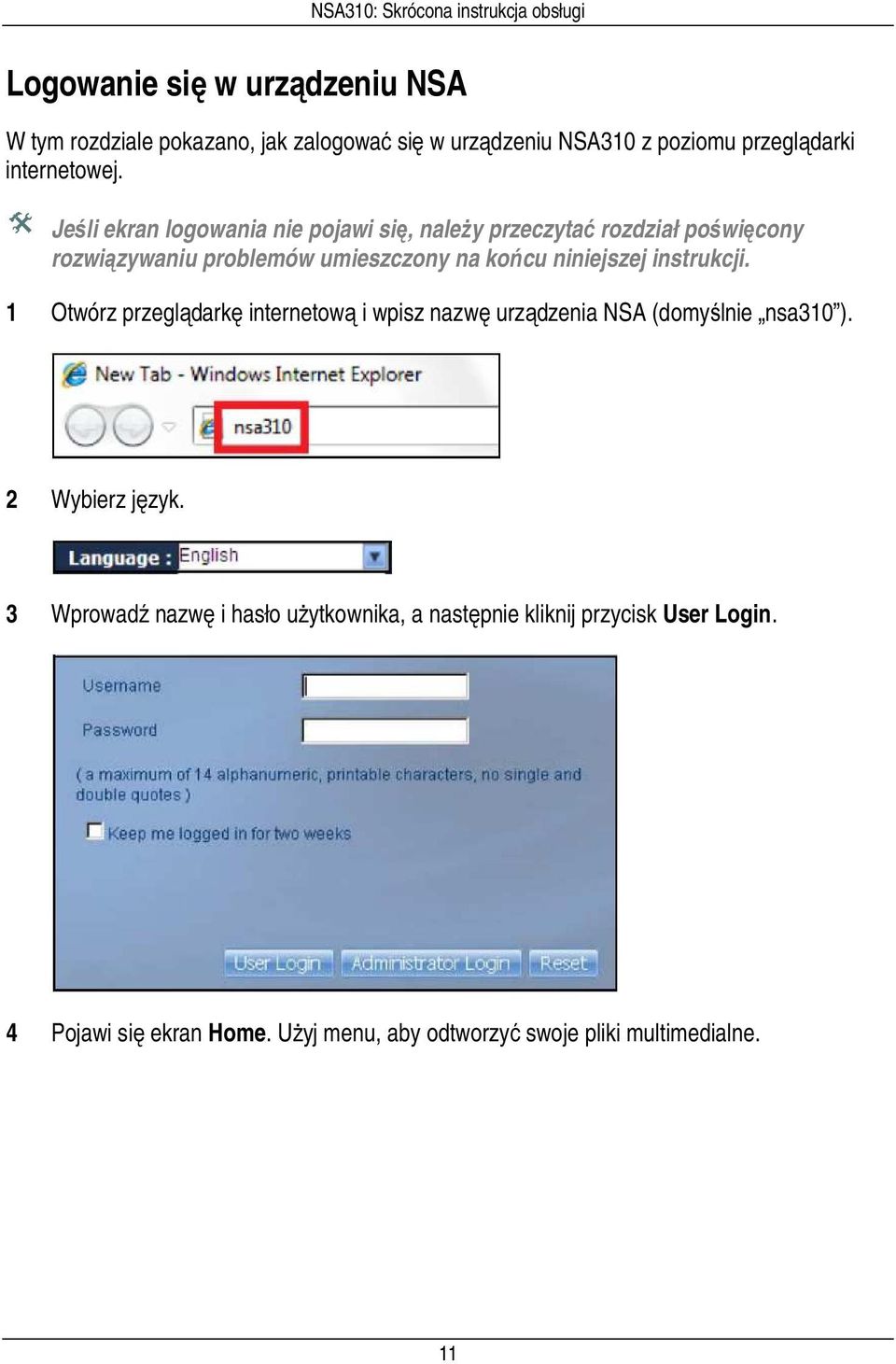

13 Logowanie się w urządzeniu NSA W tym rozdziale pokazano, jak zalogować się w urządzeniu NSA310 z poziomu przeglądarki internetowej. Jeśli ekran logowania nie pojawi się, należy przeczytać rozdział poświęcony rozwiązywaniu problemów umieszczony na końcu niniejszej instrukcji. 1 Otwórz przeglądarkę internetową i wpisz nazwę urządzenia NSA (domyślnie nsa310 ). 2 Wybierz język. 3 Wprowadź nazwę i hasło użytkownika, a następnie kliknij przycisk User Login. 4 Pojawi się ekran Home. Użyj menu, aby odtworzyć swoje pliki multimedialne. 11

instrukcji. 1 Otwórz przeglądarkę internetową i wpisz nazwę urządzenia NSA (domyślnie nsa310 ). 2 Wybierz język.

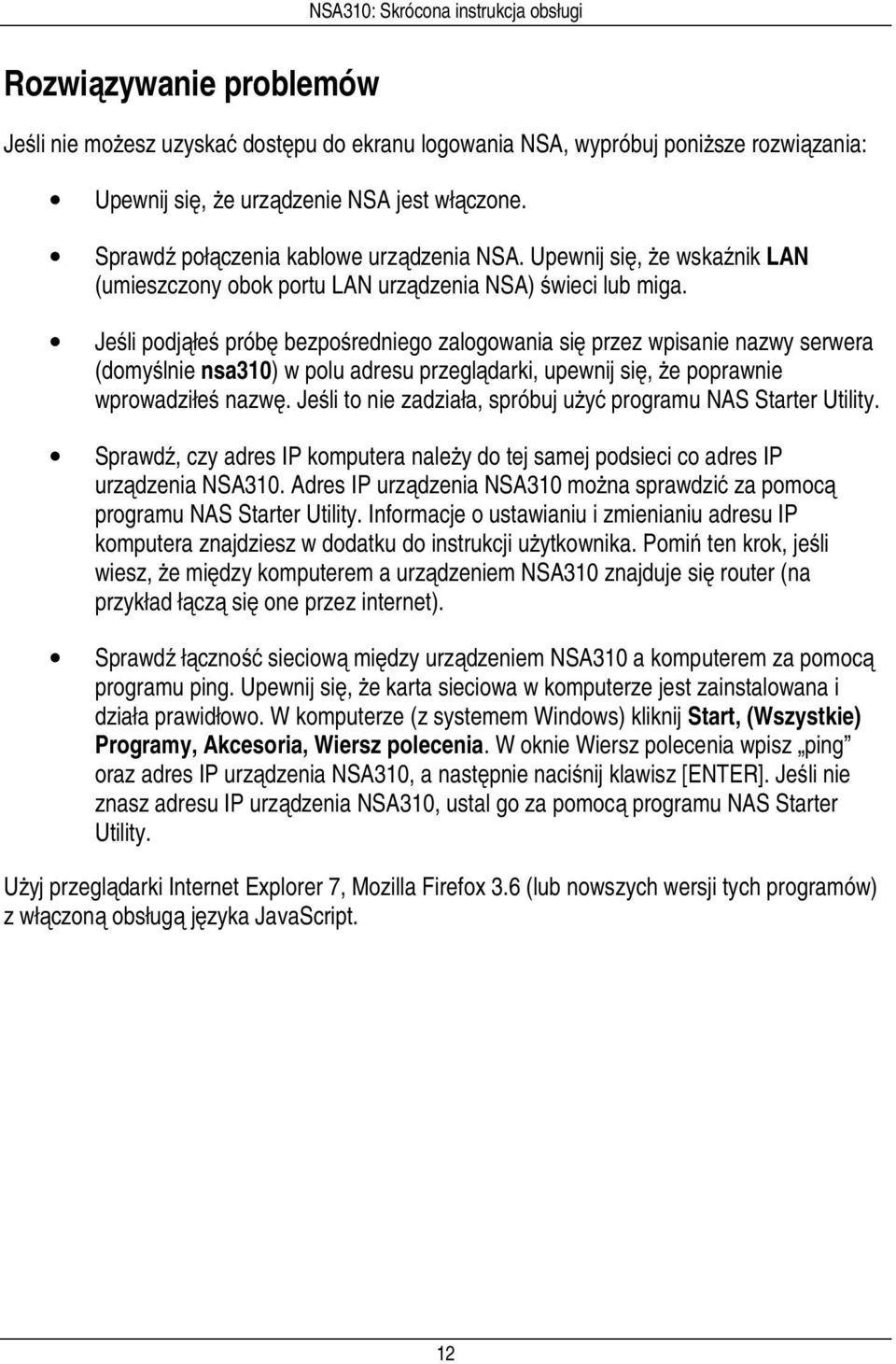

14 Rozwiązywanie problemów Jeśli nie możesz uzyskać dostępu do ekranu logowania NSA, wypróbuj poniższe rozwiązania: Upewnij się, że urządzenie NSA jest włączone. Sprawdź połączenia kablowe urządzenia NSA. Upewnij się, że wskaźnik LAN (umieszczony obok portu LAN urządzenia NSA) świeci lub miga. Jeśli podjąłeś próbę bezpośredniego zalogowania się przez wpisanie nazwy serwera (domyślnie nsa310) w polu adresu przeglądarki, upewnij się, że poprawnie wprowadziłeś nazwę. Jeśli to nie zadziała, spróbuj użyć programu NAS Starter Utility. Sprawdź, czy adres IP komputera należy do tej samej podsieci co adres IP urządzenia NSA310. Adres IP urządzenia NSA310 można sprawdzić za pomocą programu NAS Starter Utility. Informacje o ustawianiu i zmienianiu adresu IP komputera znajdziesz w dodatku do instrukcji użytkownika. Pomiń ten krok, jeśli wiesz, że między komputerem a urządzeniem NSA310 znajduje się router (na przykład łączą się one przez internet). Sprawdź łączność sieciową między urządzeniem NSA310 a komputerem za pomocą programu ping. Upewnij się, że karta sieciowa w komputerze jest zainstalowana i działa prawidłowo. W komputerze (z systemem Windows) kliknij Start, (Wszystkie) Programy, Akcesoria, Wiersz polecenia. W oknie Wiersz polecenia wpisz ping oraz adres IP urządzenia NSA310, a następnie naciśnij klawisz [ENTER]. Jeśli nie znasz adresu IP urządzenia NSA310, ustal go za pomocą programu NAS Starter Utility. Użyj przeglądarki Internet Explorer 7, Mozilla Firefox 3.6 (lub nowszych wersji tych programów) z włączoną obsługą języka JavaScript. 12

Jeśli podjąłeś próbę bezpośredniego zalogowania się przez wpisanie nazwy serwera (domyślnie nsa310) w polu adresu przeglądarki, upewnij się, że poprawnie wprowadziłeś nazwę.
