1 Urządzenie można skonfigurować za pomocą każdej nowoczesnej przeglądarki internetowej, np. Internet Explorer 6 lub Netscape Navigator DWL-G730AP Bezprzewodowy ruter kieszonkowy/punkt dostępowy D-Link AirPlus G Przed rozpoczęciem Domyślny adres IP urządzenia DWL-G730AP to z maską podsieci W celu skonfigurowania urządzenia DWL-G730AP należy przypisać komputerowi statyczny adres IP z tego samego zakresu, co adres IP urządzenia DWL-730AP. Zawartość opakowania Bezprzewodowy ruter kieszonkowy/punkt dostępowy DWL-G730AP Dysk CD z Podręcznikiem użytkownika Torba podróżna D-Link Kabel USB z zasilaniem Kabel ethernetowy kat. 5 UTP Zasilacz 5 V, 1,2 A Użycie zasilacza o niewłaściwym napięciu znamionowym spowoduje uszkodzenie produktu i utratę gwarancji. Jeżeli którejkolwiek z tych pozycji brakuje, należy skontaktować się ze sprzedawcą D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia.

Zawartość opakowania Bezprzewodowy ruter kieszonkowy/punkt dostępowy DWL-G730AP Dysk CD z Podręcznikiem użytkownika Torba podróżna D-Link Kabel USB z zasilaniem Kabel ethernetowy kat.

2 Panel górny Przegląd sprzętu Wskaźnik POWER (Zasilanie) Świecenie ciągłe oznacza podłączenie do właściwego źródła zasilania. Wskaźnik LAN Świecenie ciągłe oznacza połączenie z siecią Ethernet. Miganie oznacza aktywność sieci Ethernet. Wskaźnik WLAN Wskaźnik LED WLAN światło ciągłe oznacza, że segment sieci bezprzewodowej jest w stanie gotowości. W czasie bezprzewodowego przesyłania danych wskaźnik miga. Panel dolny Przełącznik wyboru trybu pracy Służy do wybierania trybu pracy punktu dostępowego, klienta lub rutera. Panel tylny Przycisk Reset: Służy do przywracania ustawień domyślnych. Port LAN: Służy do połączenia przez kable ethernetowe z urządzeniem pracującym w sieci Ethernet. W trybie rutera działa jako port WAN. 2 Gniazdo zasilacza.

Wskaźnik WLAN Wskaźnik LED WLAN światło ciągłe oznacza, że segment sieci bezprzewodowej jest w stanie gotowości. W czasie bezprzewodowego przesyłania danych wskaźnik miga.

3 Instalowanie przegląd Urządzenie DWL-G730AP może pracować w trzech trybach: Tryb punktu dostępowego (Access Point AP) W tym trybie urządzenie DWL-G730AP działa jako punkt dostępowy. Tryb klienta (Client) W tym trybie urządzenie DWL-G730AP działa jako klient bezprzewodowy. Tryb rutera (RT) Po wybraniu tego trybu urządzenie działa jako ruter. Tryb punktu dostępowego (Access Point AP) Jeżeli przełącznik trybu pracy u dołu urządzenia DWL-G730AP jest ustawiony w pozycji AP, pracuje ono w trybie punktu dostępowego. Poniższy rysunek przedstawia typową konfigurację punktu dostępowego. Uwaga: Urządzenia bezprzewodowe D-Link AirPlus G w konfiguracji fabrycznej można łączyć ze sobą, bezpośrednio po rozpakowaniu, używając ustawień domyślnych. 3

Tryb punktu dostępowego (Access Point AP) Jeżeli przełącznik trybu pracy u dołu urządzenia DWL-G730AP jest ustawiony w pozycji AP, pracuje ono w trybie punktu dostępowego.

4 Instalowanie przegląd (kontynuacja) Tryb klienta (Client): Jeżeli przełącznik trybu pracy u dołu urządzenia DWL-G730AP jest ustawiony w pozycji Client, pracuje ono w trybie klienta. Poniższy rysunek przedstawia typową konfigurację klienta. Uwaga: Urządzenia bezprzewodowe D-Link AirPlus G w konfiguracji fabrycznej można łączyć ze sobą, bezpośrednio po rozpakowaniu, używając ustawień domyślnych. 4

Poniższy rysunek przedstawia typową konfigurację klienta.

5 Instalowanie przegląd (kontynuacja) Tryb rutera (RT): Jeżeli przełącznik trybu pracy u dołu urządzenia DWL-G730AP jest ustawiony w pozycji RT, pracuje ono w trybie rutera. Poniższy rysunek przedstawia typową konfigurację rutera. Uwaga: Urządzenia bezprzewodowe D-Link AirPlus G w konfiguracji fabrycznej można łączyć ze sobą, bezpośrednio po rozpakowaniu, używając ustawień domyślnych. 5

Poniższy rysunek przedstawia typową konfigurację rutera.

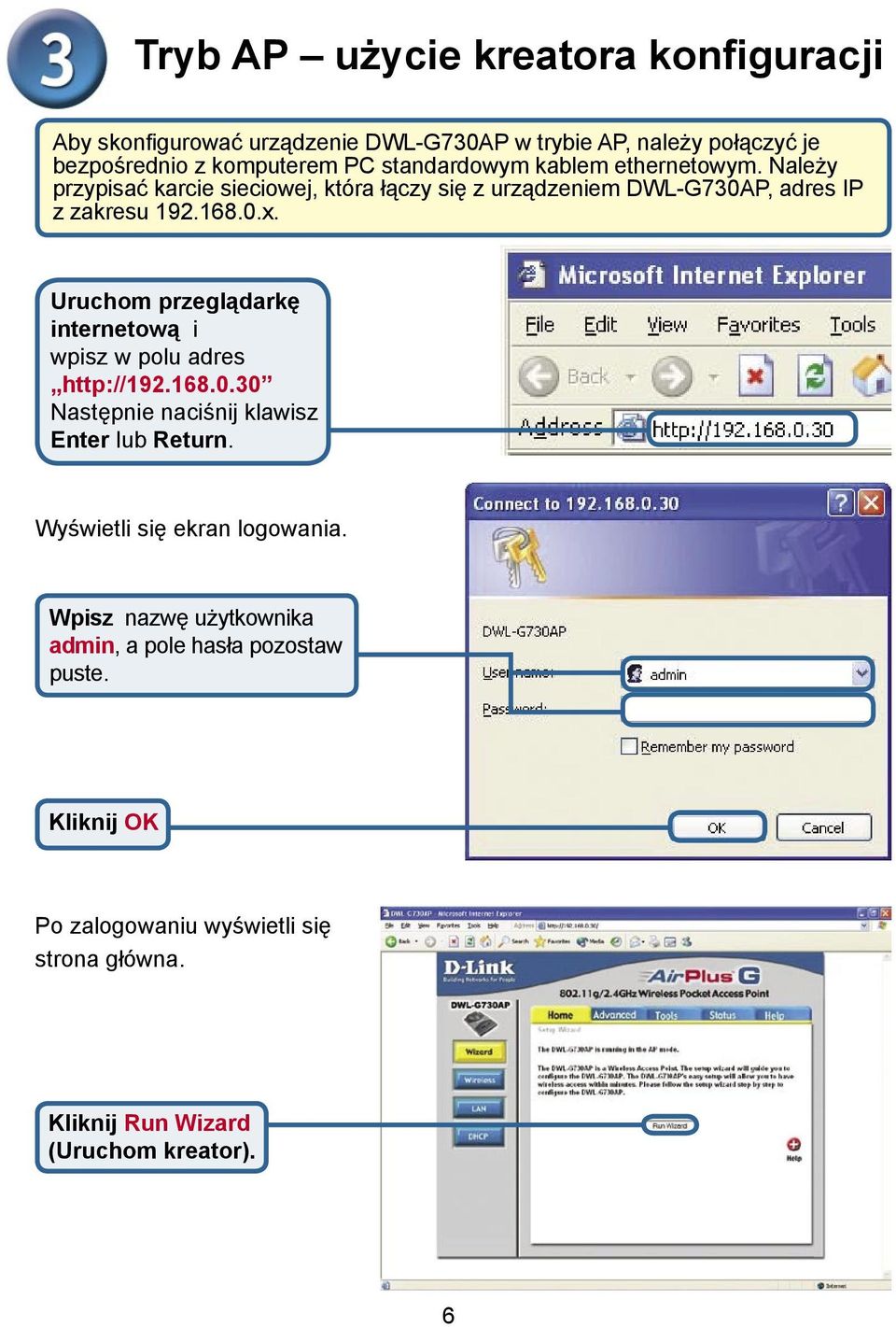

6 Tryb AP użycie kreatora konfiguracji Aby skonfigurować urządzenie DWL-G730AP w trybie AP, należy połączyć je bezpośrednio z komputerem PC standardowym kablem ethernetowym. Należy przypisać karcie sieciowej, która łączy się z urządzeniem DWL-G730AP, adres IP z zakresu x. Uruchom przeglądarkę internetową i wpisz w polu adres Następnie naciśnij klawisz Enter lub Return. Wyświetli się ekran logowania. Wpisz nazwę użytkownika admin, a pole hasła pozostaw puste. Kliknij OK Po zalogowaniu wyświetli się strona główna. Kliknij Run Wizard (Uruchom kreator). 6

Uruchom przeglądarkę internetową i wpisz w polu adres http://192.168.0.30 Następnie naciśnij klawisz Enter lub Return.

7 Tryb AP użycie kreatora konfiguracji (kontynuacja) Wyświetlą się okna pokazane poniżej. Ustalenie nowego hasła. Opcjonalnie możesz ustalić nowe hasło. Skonfiguruj połączenie przez bezprzewodową sieć LAN. W urządzeniu DWL-G730AP identyfikator SSID ma ustawienie domyślne default, a kanał (Channel) ma ustawienie domyślne 6. 7

Skonfiguruj połączenie przez bezprzewodową sieć LAN.

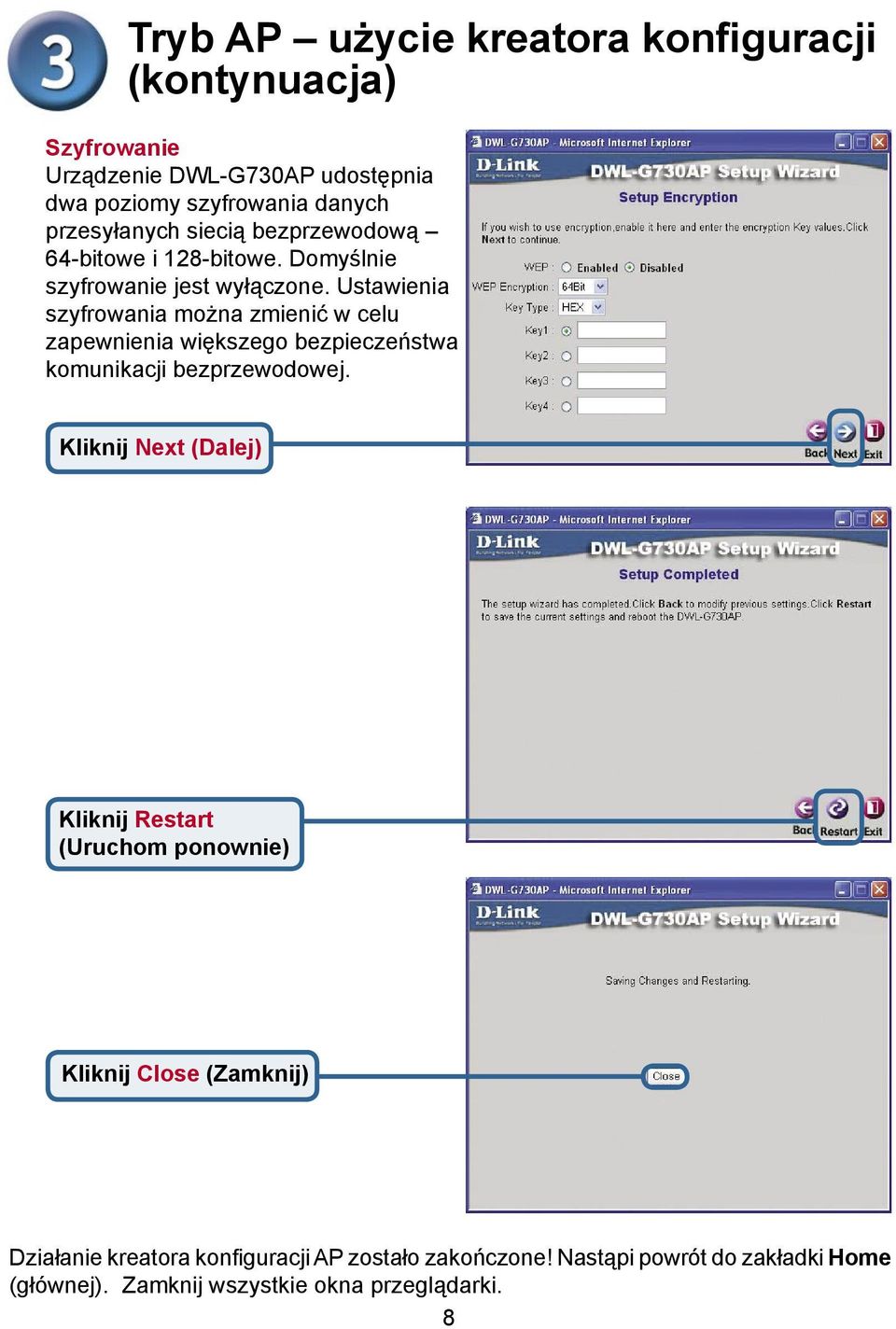

8 Tryb AP użycie kreatora konfiguracji (kontynuacja) Szyfrowanie Urządzenie DWL-G730AP udostępnia dwa poziomy szyfrowania danych przesyłanych siecią bezprzewodową 64-bitowe i 128-bitowe. Domyślnie szyfrowanie jest wyłączone. Ustawienia szyfrowania można zmienić w celu zapewnienia większego bezpieczeństwa komunikacji bezprzewodowej. Kliknij Restart (Uruchom ponownie) Kliknij Close (Zamknij) Działanie kreatora konfiguracji AP zostało zakończone! Nastąpi powrót do zakładki Home (głównej). Zamknij wszystkie okna przeglądarki. 8

Ustawienia szyfrowania można zmienić w celu zapewnienia większego bezpieczeństwa komunikacji bezprzewodowej.

9 Tryb Client użycie kreatora konfiguracji Aby skonfigurować urządzenie DWL-G730AP w trybie Client, należy połączyć je bezpośrednio z komputerem PC standardowym kablem ethernetowym. Należy przypisać karcie sieciowej, która łączy się z urządzeniem DWL-G730AP, adresu IP z zakresu x. Uruchom przeglądarkę internetową i wpisz w polu adres Następnie naciśnij klawisz Enter lub Return. Wyświetli się ekran logowania. Wpisz nazwę użytkownika admin, a pole hasła pozostaw puste. Kliknij OK Po zalogowaniu wyświetli się strona główna. Kliknij Run Wizard (Uruchom kreator). 9

Uruchom przeglądarkę internetową i wpisz w polu adres http://192.168.0.30 Następnie naciśnij klawisz Enter lub Return. Wyświetli się ekran logowania.

10 Tryb Client użycie kreatora konfiguracji (kontynuacja) Wyświetlą się okna pokazane poniżej. Ustalenie nowego hasła. Opcjonalnie możesz ustalić nowe hasło. Skonfiguruj połączenie przez bezprzewodową sieć LAN. Wpisz identyfikator SSID swojej sieci lub kliknij przycisk Site Survey, aby wyświetlić dostępne identyfikatory SSID. Wybierz ustawienie kanału (Channel) swojej sieci. 10

11 Tryb Client użycie kreatora konfiguracji (kontynuacja) Szyfrowanie Urządzenie DWL-G730AP udostępnia dwa poziomy szyfrowania danych przesyłanych siecią bezprzewodową 64-bitowe i 128-bitowe. Domyślnie szyfrowanie jest wyłączone. Ustawienia szyfrowania można zmienić w celu zapewnienia większego bezpieczeństwa komunikacji bezprzewodowej. Kliknij Restart (Uruchom ponownie) Kliknij Close (Zamknij) Działanie kreatora konfiguracji w trybie Client zostało zakończone! Nastąpi powrót do zakładki Home (głównej). Zamknij wszystkie okna przeglądarki. 11

12 Tryb Router użycie kreatora konfiguracji Aby skonfigurować urządzenie DWL-G730AP w trybie Router, niezbędne jest połączenie z ruterem za pośrednictwem karty sieci bezprzewodowej. Gdy urządzenie DWL-G730AP pracuje w trybie Router, jego port LAN działa jako port WAN. Aby uruchomić kreator konfiguracji, należy ustanowić połączenie bezprzewodowe z urządzeniem DWL-G730AP, a następnie wykonać czynności opisane poniżej. Uruchom przeglądarkę internetową i wpisz w polu adres Następnie naciśnij klawisz Enter lub Return. Wyświetli się ekran logowania. Wpisz nazwę użytkownika admin, a pole hasła pozostaw puste. Kliknij OK Po zalogowaniu wyświetli się strona główna. Kliknij Run Wizard (Uruchom kreator). 12

Aby uruchomić kreator konfiguracji, należy ustanowić połączenie bezprzewodowe z urządzeniem DWL-G730AP, a następnie wykonać czynności opisane poniżej.

13 Tryb Router użycie kreatora konfiguracji (kontynuacja) Wyświetlą się okna pokazane poniżej. Ustalenie nowego hasła. Opcjonalnie możesz ustalić nowe hasło. Wybierz strefę czasową. Wybierz odpowiednią strefę czasową. 13

14 Tryb Router użycie kreatora konfiguracji (kontynuacja) Wybór połączenia internetowego. Wybierz typ połączenia internetowego dla rutera. Jeżeli nie masz pewności, które ustawienie wybrać, skontaktuj się z operatorem Internetu. J e ż e l i z o s t a ł a w y b r a n a o p c j a dynamicznej adresacji IP (włączony serwer DHCP), wyświetli się taki ekran: (używany głównie przy dostępie do Internetu przez sieć telewizji kablowej). Kliknij przycisk Clone MAC Address (Klonuj adres MAC), aby automatycznie skopiować adres MAC karty sieciowej w komputerze. Adres MAC można również wpisać ręcznie. Te ustawienia należy wprowadzić z komputera zarejestrowanego w sieci operatora Internetu. Skonfiguruj połączenie przez bezprzewodową sieć LAN. W urządzeniu DWL-G730AP identyfikator SSID ma ustawienie domyślne default, a kanał (Channel)) ma ustawienie domyślne 6. 14

J e ż e l i z o s t a ł a w y b r a n a o p c j a dynamicznej adresacji IP (włączony serwer DHCP), wyświetli się taki ekran: (używany głównie przy dostępie do Internetu przez sieć telewizji kablowej).

15 Tryb Router użycie kreatora konfiguracji (kontynuacja) Szyfrowanie Urządzenie DWL-G730AP udostępnia dwa poziomy szyfrowania danych przesyłanych siecią bezprzewodową 64-bitowe i 128-bitowe. Domyślnie szyfrowanie jest wyłączone. Ustawienia szyfrowania można zmienić w celu zapewnienia większego bezpieczeństwa komunikacji bezprzewodowej. Kliknij Restart (Uruchom ponownie) Kliknij Close (Zamknij) Działanie kreatora konfiguracji w trybie Router zostało zakończone! Nastąpi powrót do zakładki Home (głównej). Zamknij wszystkie okna przeglądarki. 15

16 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: +49 (1805)-2787 Pomoc techniczna firmy D-Link świadczona przez Internet: URL: pomoc_techniczna@dlink.de

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie.
