EW-7416APn v2 & EW-7415PDn Instrukcja instalacji Macintosh

Wielkość: px

Rozpocząć pokaz od strony:

Download "EW-7416APn v2 & EW-7415PDn Instrukcja instalacji Macintosh"

Jerzy Sosnowski
9 lat temu
Przeglądów:

1 EW-7416APn v2 & EW-7415PDn Instrukcja instalacji Macintosh / v2.0 0

2 PIERWSZE KROKI Przed rozpoczęciem korzystania z tego produktu, sprawdź czy niczego nie brakuje w opakowaniu, a jeśli czegoś brakuje, skontaktuj się ze sprzedawcą w celu uzyskania wymaganych elementów zestawu. Bezprzewodowy punkt dostępowy x 1 CD (Przewodnik instalacji EZmax, Skrócona instrukcja instalacji oraz Instrukcja użytkownika) x 1 Zasilacz sieciowy x 1 Antena 3dBi x 2 Zestaw akcesoriów x 1 Instrukcja szybkiej instalacji x 1 Panel przedni: Pozycja Kolor Stan Opis Włączona Urządzenie jest zasilane PWR Urządzenie uruchamia Zielona Miga (Zasilanie) się / restartuje. Urządzenie nie jest Wyłączona zasilane 1 Włączona Tryb WPS włączony WLAN Bezprzewodowy Miga (Bezprzewodowa Pomaraoczowy transfer danych Brak sied LAN) Wyłączona bezprzewodowego transferu danych LAN Zielona Włączona Złącze Ethernet

Bezprzewodowy punkt dostępowy x 1 CD (Przewodnik instalacji EZmax, Skrócona instrukcja instalacji oraz Instrukcja użytkownika) x 1 Zasilacz sieciowy x 1 Antena 3dBi x 2 Zestaw akcesoriów x 1

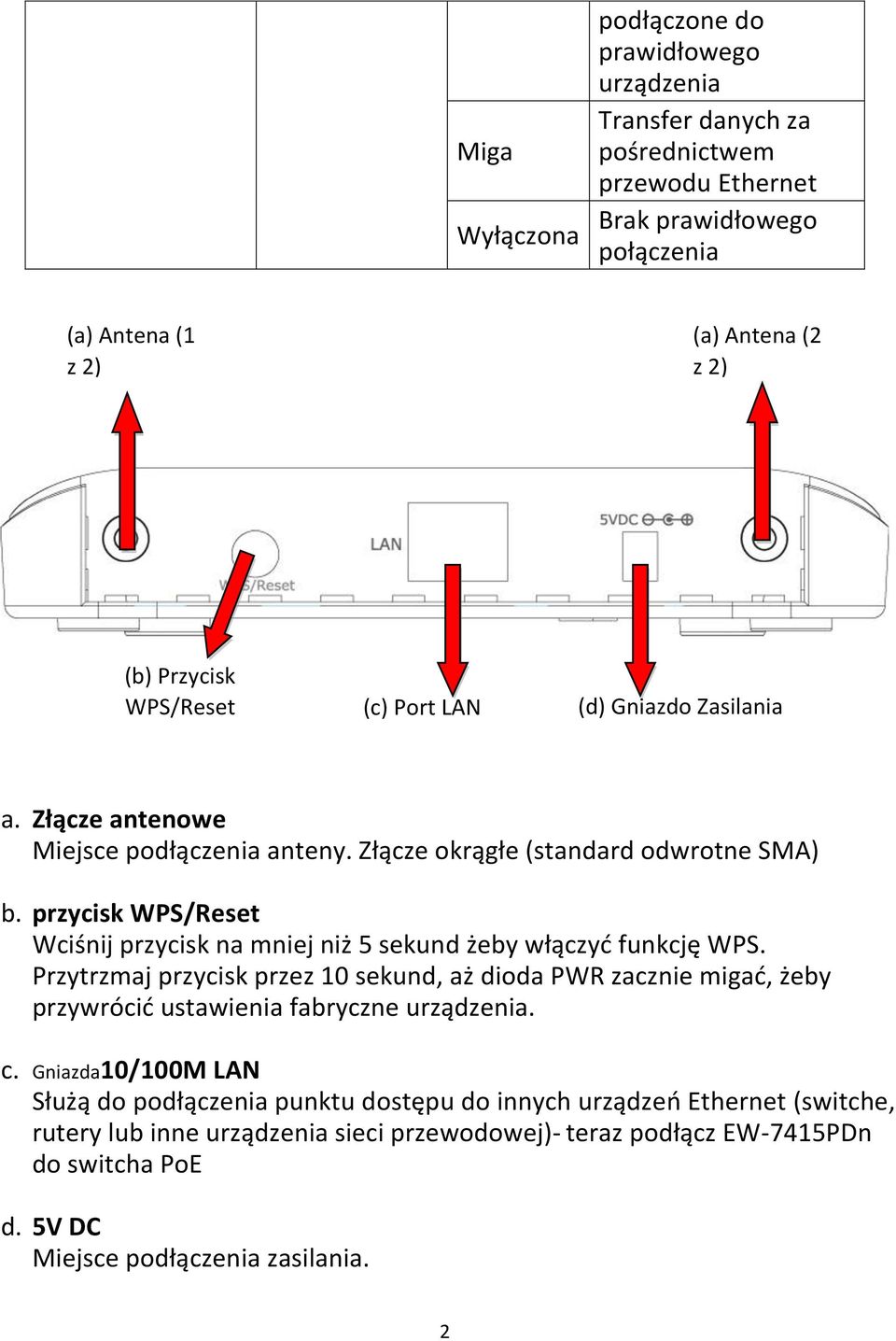

3 Miga Wyłączona podłączone do prawidłowego urządzenia Transfer danych za pośrednictwem przewodu Ethernet Brak prawidłowego połączenia (a) Antena (1 z 2) (a) Antena (2 z 2) (b) Przycisk WPS/Reset (c) Port LAN (d) Gniazdo Zasilania a. Złącze antenowe Miejsce podłączenia anteny. Złącze okrągłe (standard odwrotne SMA) b. przycisk WPS/Reset Wciśnij przycisk na mniej niż 5 sekund żeby włączyd funkcję WPS. Przytrzmaj przycisk przez 10 sekund, aż dioda PWR zacznie migad, żeby przywrócid ustawienia fabryczne urządzenia. c. Gniazda10/100M LAN Służą do podłączenia punktu dostępu do innych urządzeo Ethernet (switche, rutery lub inne urządzenia sieci przewodowej)- teraz podłącz EW-7415PDn do switcha PoE d. 5V DC Miejsce podłączenia zasilania. 2

przycisk WPS/Reset Wciśnij przycisk na mniej niż 5 sekund żeby włączyd funkcję WPS.

4 Uwaga: Jeśli używasz EW-7415PDn podłączonego do switcha PoE, to nie musisz podłączad zasiacza sieciowego do urządzenia. 3

Odłącz wszelkie przewody Ethernet, aby na lewym pasku pojawił się status "Odłączony" łączności Ehternet, zgodnie z poniższą ilustracją.

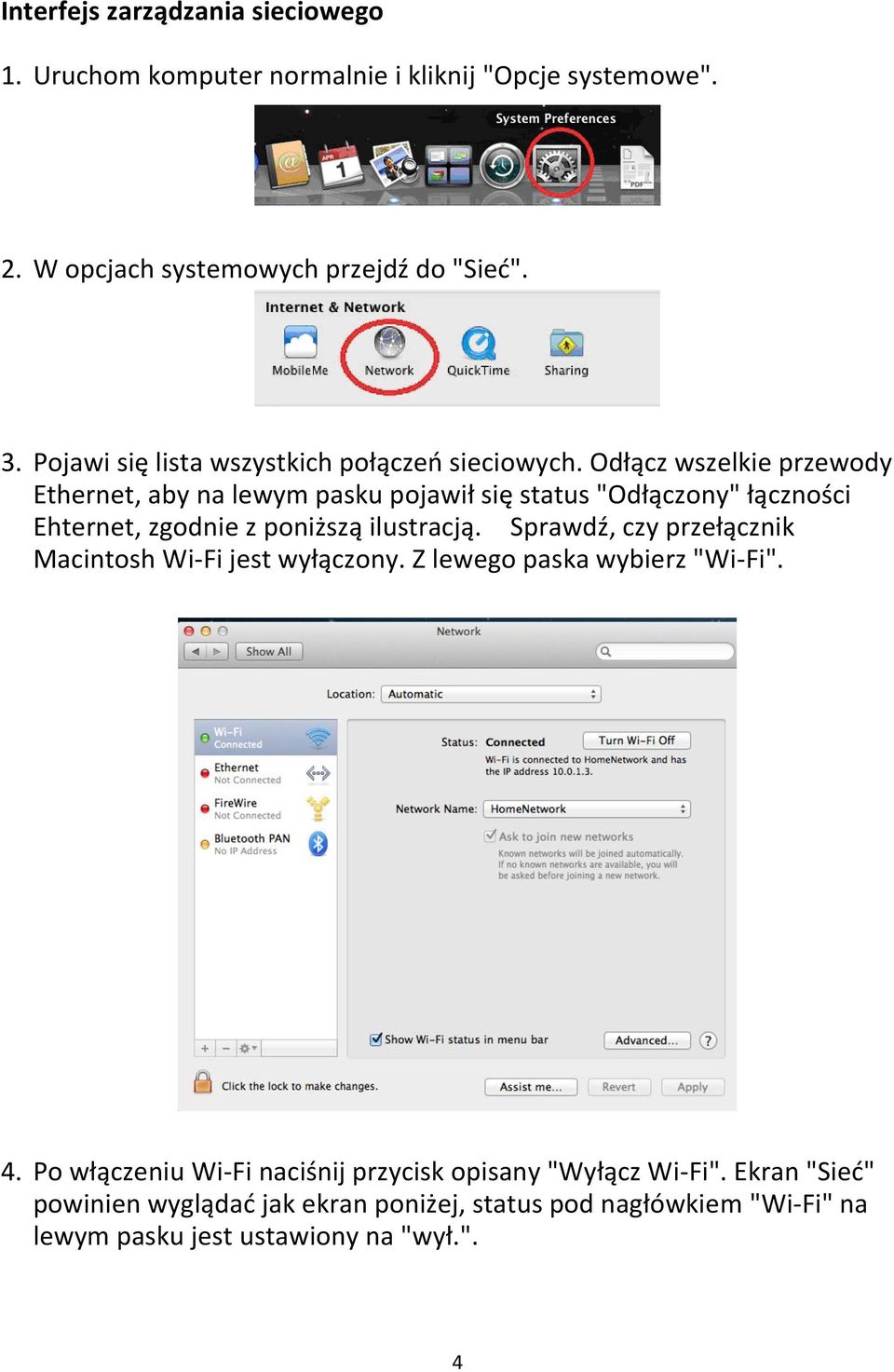

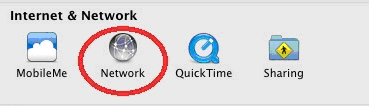

5 Interfejs zarządzania sieciowego 1. Uruchom komputer normalnie i kliknij "Opcje systemowe". 2. W opcjach systemowych przejdź do "Sied". 3. Pojawi się lista wszystkich połączeo sieciowych. Odłącz wszelkie przewody Ethernet, aby na lewym pasku pojawił się status "Odłączony" łączności Ehternet, zgodnie z poniższą ilustracją. Sprawdź, czy przełącznik Macintosh Wi-Fi jest wyłączony. Z lewego paska wybierz "Wi-Fi". 4. Po włączeniu Wi-Fi naciśnij przycisk opisany "Wyłącz Wi-Fi". Ekran "Sied" powinien wyglądad jak ekran poniżej, status pod nagłówkiem "Wi-Fi" na lewym pasku jest ustawiony na "wył.". 4

5. Podłącz jeden koniec przewodu Ethernet do gniazda Ethernet komputera. Podłącz drugi koniec do gniazda Ethernet punktu dostępu, zgodnie z poniższą ilustracją (1).

6 5. Podłącz jeden koniec przewodu Ethernet do gniazda Ethernet komputera. Podłącz drugi koniec do gniazda Ethernet punktu dostępu, zgodnie z poniższą ilustracją (1). Podłącz przewód zasilacza do gniazda zasilania 5V i podłącz zasilacz do zasilania sieciowego (2). Dioda zasilania PWR oraz odpowiednia dioda LAN na punkcie dostępu powinny włączyd się. 6. Zgodnie z poniższą ilustracją, adapter Ethernet pokaże następnie preferencje sieciowe. Status "Ethernet" powinien byd Połączony". 5

Podłącz przewód zasilacza do gniazda zasilania 5V i podłącz zasilacz do zasilania sieciowego (2).

7 7. Naciśnij "Ethernet" na lewym panelu i kliknij strzałkę rozwijalną menu oznaczonego "Konfiguracja IPv4" na prawym panelu. Z menu rozwijalnego wybierz "Ręcznie". 6

Uwaga: Punkt dostępu wykorzystuje domyślny adres IP 192.168.2.1, który może nie byd opisany w podsieci adresu IP twojej sieci.

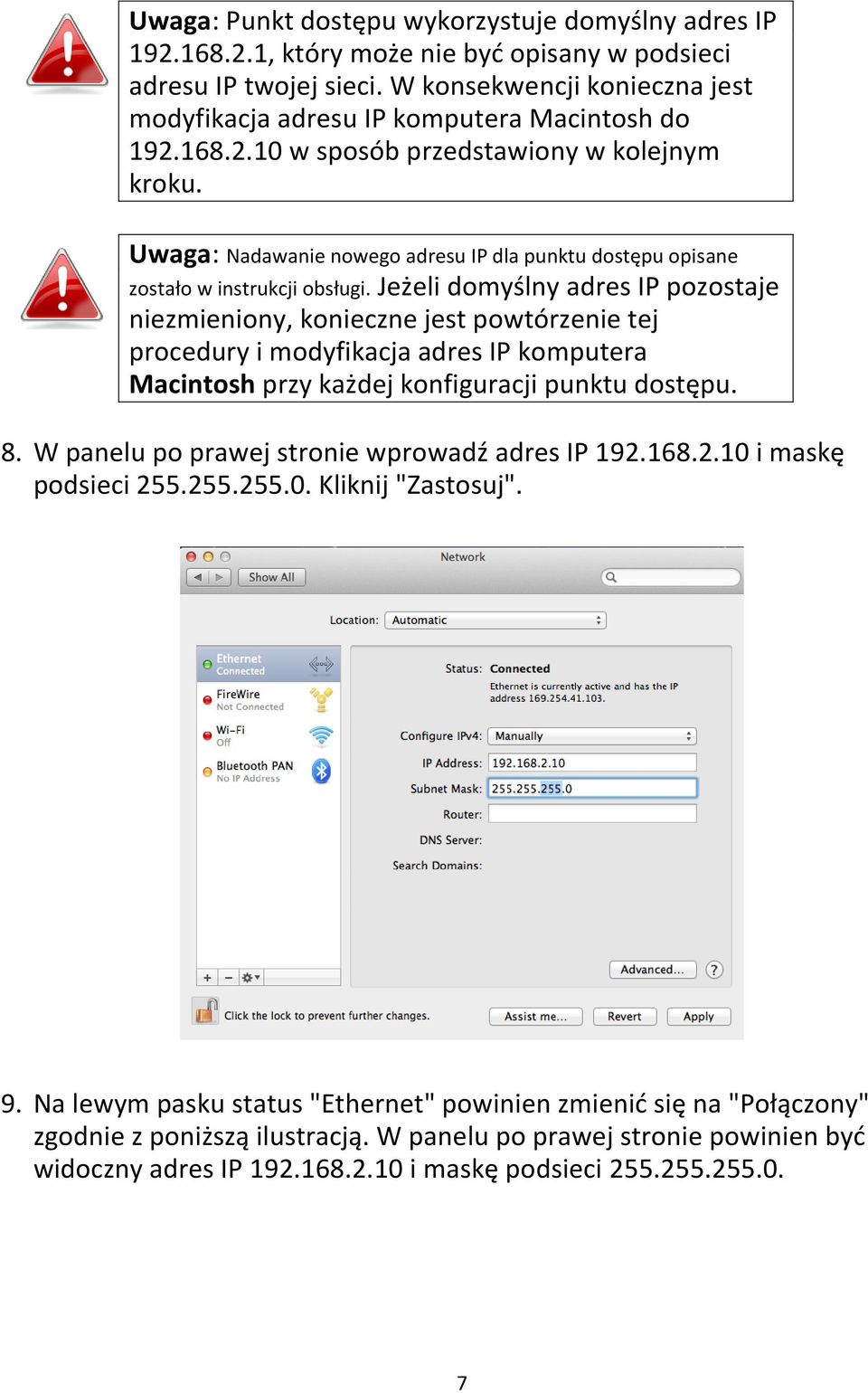

8 Uwaga: Punkt dostępu wykorzystuje domyślny adres IP , który może nie byd opisany w podsieci adresu IP twojej sieci. W konsekwencji konieczna jest modyfikacja adresu IP komputera Macintosh do w sposób przedstawiony w kolejnym kroku. Uwaga: Nadawanie nowego adresu IP dla punktu dostępu opisane zostało w instrukcji obsługi. Jeżeli domyślny adres IP pozostaje niezmieniony, konieczne jest powtórzenie tej procedury i modyfikacja adres IP komputera Macintosh przy każdej konfiguracji punktu dostępu. 8. W panelu po prawej stronie wprowadź adres IP i maskę podsieci Kliknij "Zastosuj". 9. Na lewym pasku status "Ethernet" powinien zmienid się na "Połączony" zgodnie z poniższą ilustracją. W panelu po prawej stronie powinien byd widoczny adres IP i maskę podsieci

Uwaga: Nadawanie nowego adresu IP dla punktu dostępu opisane zostało w instrukcji obsługi.

10. Otwórz przeglądarkę internetową i wprowadź w polu adresuhttp://192.168.2.1. W dodatkowym oknie wprowadź następującą nazwę użytkownika i hasło.

9 10. Otwórz przeglądarkę internetową i wprowadź w polu adresuhttp:// W dodatkowym oknie wprowadź następującą nazwę użytkownika i hasło. Nazwa użytkownika: Hasło: 1234 admin Kliknij "Logowanie". 11. Spowoduje to otwarcie interfejsu zarządzania sieciowego punktu dostępu, co umożliwi konfigurację funkcji i ustawieo punktu dostępu. Dalsze informacje dotyczące konfiguracji zamieszczono w instrukcji obsługi; poniżej zamieszczono przykład ustawienia punktu dostępu w trybie pracy "uniwersalnego repeatera". 8

Spowoduje to otwarcie interfejsu zarządzania sieciowego punktu dostępu, co umożliwi konfigurację funkcji i ustawieo punktu

10 Uniwersalny repeater 1. Na stronie "Status i informacje" kliknij "Ustawienia podstawowe" w lewym menu. Następnie kliknij strzałkę w celu otwarcia menu o nazwie "Tryb". Wybierz uniwersalny repeater. Kliknij przycisk "Uruchom badanie sieci". Pojawi się lista dostępnych sieci Wi-Fi, zgodnie z poniższą ilustracją. Wybierz sied Wi-Fi i kliknij "Gotowe". Jeżeli wybrana sied Wi-Fi nie pojawi się, "Odśwież" listę dostępnych sieci i wybierz daną sied Wi-Fi. Uwaga: Zapisz standard kodowania podany dla wybranej sieci Wi-Fi, ponieważ informacja ta będzie przydatna w kroku 4 dalszego etapu instalacji. W tym przykładzie zastosowano standard kodowania "WPA1PSK WPA2-PSK". 9

Wybierz sied Wi-Fi i kliknij "Gotowe". Jeżeli wybrana sied Wi-Fi nie pojawi się, "Odśwież" listę dostępnych sieci i wybierz daną sied Wi-Fi.

Kliknij "Gotowe" w celu zamknięcia tego okna. 2. Ruter Root AP SSID jest głównym ruterem Wi-Fi. MAIN ESSID to identyfikator SSID repeatera. Kliknij pole o nazwie "MAIN ESSID" i wprowadź wybraną nazwę.

11 Kliknij "Gotowe" w celu zamknięcia tego okna. 2. Ruter Root AP SSID jest głównym ruterem Wi-Fi. MAIN ESSID to identyfikator SSID repeatera. Kliknij pole o nazwie "MAIN ESSID" i wprowadź wybraną nazwę. W poniższym przykładzie zastosowaliśmy nazwę "repeater". Różnorodnośd nazw SSID umożliwia rozpoznanie różnych urządzeo. Kliknij "Zastosuj". 3. Pojawi się ekran "Zapis ustawieo powiódł się". Wybierz "Kontynuuj". 10

W poniższym przykładzie zastosowaliśmy nazwę "repeater".

12 Uwaga: Na tym etapie nie naciskaj przycisku "Zastosuj". Przed uruchomieniem zabezpieczeo konieczne jest przeprowadzenie ich konfiguracji. 4. Wybierz "Zabezpieczenia" z lewego paska interfejsu zarządzania łącznością sieciową Edimax. Spowoduje to pojawienie się poniższego ekranu. Otwórz znajdujące się pod nagłówkiem "Ustawienia bezpieczeostwa" menu "Kodowanie". Wybierz odpowiedni typ kodowania, zgodnie z ustawieniami bezpieczeostwa aktualnej sieci Wi-Fi, zgodnie z opisem zamieszczonym w Kroku 1. W tym przypadku wybierz "Współdzielony klucz WPA". Uwaga: Wybierz ten sam typ kodowania, który uruchomiono dla danej sieci Wi-Fi, w przeciwnym wypadku w trybie repeatera połączenie nie będzie możliwe. 11

Otwórz znajdujące się pod nagłówkiem "Ustawienia bezpieczeostwa" menu "Kodowanie".

13 5. Następnie wprowadź istniejące ustawienia zabezpieczeo sieciowych. W przypadku kodowania typu "Współdzielony klucz WPA", zgodnie z kolejną ilustracją, wybierz "WPA2(AES)" w polu oznaczonym "WPA Unicast Cipher Suite". Następnie otwórz znajdujące się poniżej menu "Format klucza współdzielonego" i wybierz "Hasło". Umożliwi to wprowadzenie aktualnego hasła sieciowego w polu oznaczonym "Współdzielony klucz dostępu". W przypadku innych typów kodowania zapoznaj się ze szczegółowymi zaleceniami zamieszczonymi w instrukcji obsługi. Uwaga: Punkt dostępu musi wykorzystywad to samo hasło zabezpieczenia łączności bezprzewodowej jak sied bezprzewodowa, np. istniejąca sied Wi-Fi. Uwaga: Jeśli nie znasz hasła do istniejącej sieci, zapoznaj się z dodatkiem Jak Odnaleźd Klucz Zabezpieczeo Sieci. Po zakooczeniu tej czynności naciśnij przycisk "Zastosuj". 6. Spowoduje to pojawienie się następującego ekranu. Naciśnij "Zastosuj", aby ponownie uruchomid system i wprowadzid zmiany. 12

Następnie otwórz znajdujące się poniżej menu "Format klucza współdzielonego" i wybierz "Hasło". Umożliwi to wprowadzenie aktualnego hasła sieciowego w polu oznaczonym "Współdzielony klucz dostępu".

7. Następnie system zostanie wyłączony i ponownie uruchomiony. Odczekaj do uruchomienia się systemu. 8. Wród do opcji "Sied", znajdującej się w "Preferencjach systemowych".

14 7. Następnie system zostanie wyłączony i ponownie uruchomiony. Odczekaj do uruchomienia się systemu. 8. Wród do opcji "Sied", znajdującej się w "Preferencjach systemowych". Z lewej strony wybierz "Ethernet", z rozwijanego menu "Konfiguruj IPv4" wybierz "używając DHCP" i wciśnij "Zastosuj". 9. Odłącz punkt dostępu od komputera Macintosh przez odłączenie przewodu. Status "Ethernet" na lewym pasku powinien zmienid się na "Odłączony". Wybierz "Wi-Fi" na lewym pasku i kliknij przycisk "Włącz Wi-Fi" na prawym panelu. Otwórz menu "Nazwa sieci" i wybierz dany punkt sieciowy (Główny ESSID) z listy. W tym przypadku nazwa sieci to "repeater". 13

Z lewej strony wybierz "Ethernet", z rozwijanego menu "Konfiguruj IPv4" wybierz "używając DHCP" i wciśnij "Zastosuj". 9.

15 Punkt dostępu powinien byd od tej chwili w pełni funkcjonalny. Status "Wi-Fi" powinien zmienid się na "Połączony". Sprawdź połączenie otwierając przeglądarkę sieciową. Uwaga: Opis instalacji punktu dostępu, klienta AP oraz repeatera zamieszczono w Skróconej instrukcji instalacji. 14

Sprawdź połączenie otwierając przeglądarkę sieciową.

16 INSTALACJA SPRZĘTU Po dokonaniu konfiguracji urządzenia możliwa jest jego instalacja w docelowym miejscu. Punkt dostępu Połącz gniazdo urządzenia z ruterem lub modemem xdsl. Następnie podłącz urządzenie do komputera za pomocą przewodu łączności przewodowej lub wykorzystaj łącznośd bezprzewodową. Praca w trybie klienta punktu dostępowego AP Podłącz jedno gniazdo do urządzenia przeznaczonego do nawiązania bezprzewodowej łączności internetowej, np. do komputera, konsoli gier lub telewizora. 15

Następnie podłącz urządzenie do komputera za pomocą przewodu łączności przewodowej lub wykorzystaj łącznośd bezprzewodową.

17 Tryb repeatera Ustaw urządzenie w miejscu zapewniającym najlepsze parametry odbioru, na przykład w środku domu. Podłącz urządzenie bezprzewodowo wykorzystując ustaloną uprzednio nazwę. 16

18 17
